Bảo Vệ / Adapter Feeder Bambu AMS (Bambu AMS Feeder Protector / Adapter)

Đây là thiết kế cũ và hiện đã được thay thế bằng

Xem thiết kế mới tại đây:

Đây là một bản remix từ Bambu AMS Feeder PFTE Adapter của ktothestank, cảm ơn rất nhiều vì thiết kế của bạn.

Mục đích của món này là kẹp lên phần trên của ống Bambu AMS Feeder Tubes để bảo vệ khỏi bị mòn do các loại filament có tính mài mòn (glow, carbon fiber, silk, wood fill, v.v.). Trên các nhóm Facebook có thể thấy feeder bị mòn rất nhanh chỉ sau vài cuộn filament dạng mài mòn — đáng lẽ Bambu Lab nên làm phần này bằng kim loại, nhưng thôi vậy.

Có gì mới trong bản remix này:

• Làm mỏng chi tiết và vát mép ở phía hướng về cuộn filament, vì mình thấy nó có thể cọ và kẹt với một số cuộn khi còn đầy filament.
• Thêm họa tiết tròn ở mặt trên để hỗ trợ trượt cơ cấu về phía trước.
• Canh hướng model đúng để in.
• Bỏ phần vát và làm lại thiết kế của bản có dùng ống.
• Và còn nữa…

Vậy thôi! Về lâu dài, nếu cần thì mình có thể sẽ cải tiến thêm.

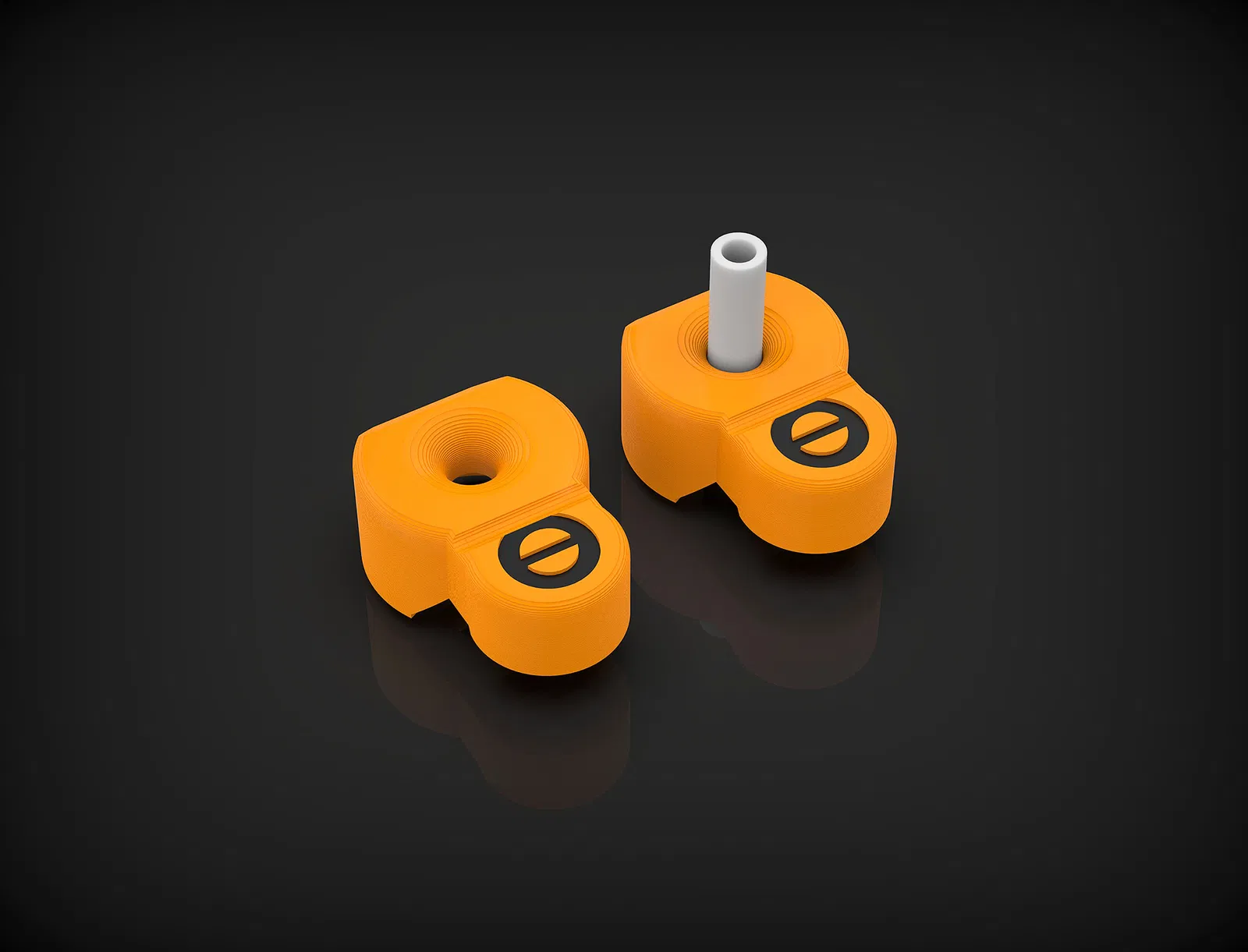

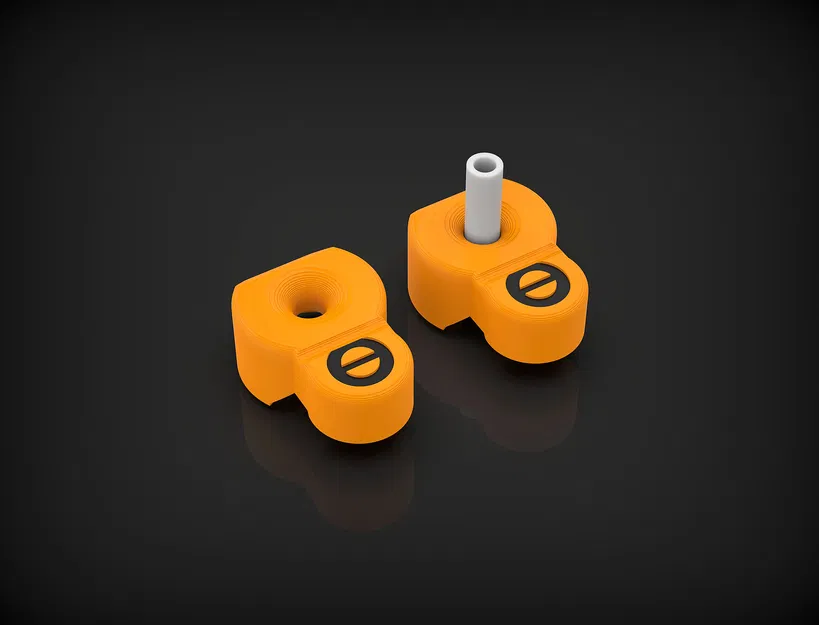

Các phiên bản:

• Bản có ống (tubed) để dùng PTFE tube. Mình khuyên dùng bản này. Bản tubed được thiết kế cho đa số PTFE tube đường kính 4mm, fit rất chuẩn với ống của Bambu. Có thể không hợp với ống Capricorn, nhưng dùng Capricorn đắt tiền cho cái này làm gì — LOL.
• Bản không ống (tubeless) nếu bạn không muốn dùng PTFE tube; theo thời gian chi tiết có thể bị mòn và tạo bụi filament tích tụ trong hệ AMS, sẽ cần vệ sinh.

Hướng dẫn in:

• In layer height 0.16mm, bạn sẽ cần 4 cái cho mỗi bộ AMS.
• In tốc độ bình thường, dùng default Bambu settings.
• In bằng vật liệu tùy chọn (mình in PLA).
• Mình dùng Bambu Studio và AMS với hai màu filament để tô phần vòng tròn cho đẹp hơn.

Hướng dẫn lắp đặt:

• Mấy món này được thiết kế để fit rất chặt, nên khi đã gắn vào thì khó tự tuột ra.
• Nếu máy chưa tune kỹ và/hoặc filament không chất lượng cao, bản in có thể bị quá chặt hoặc quá lỏng. Nhớ calibrate flow rate và mọi thứ trước khi in! Bambu X1 Lidar thực ra KHÔNG calibrate flow rate, mà chỉ calibrate pressure và linear advance dù họ gọi là “flow calibration”.

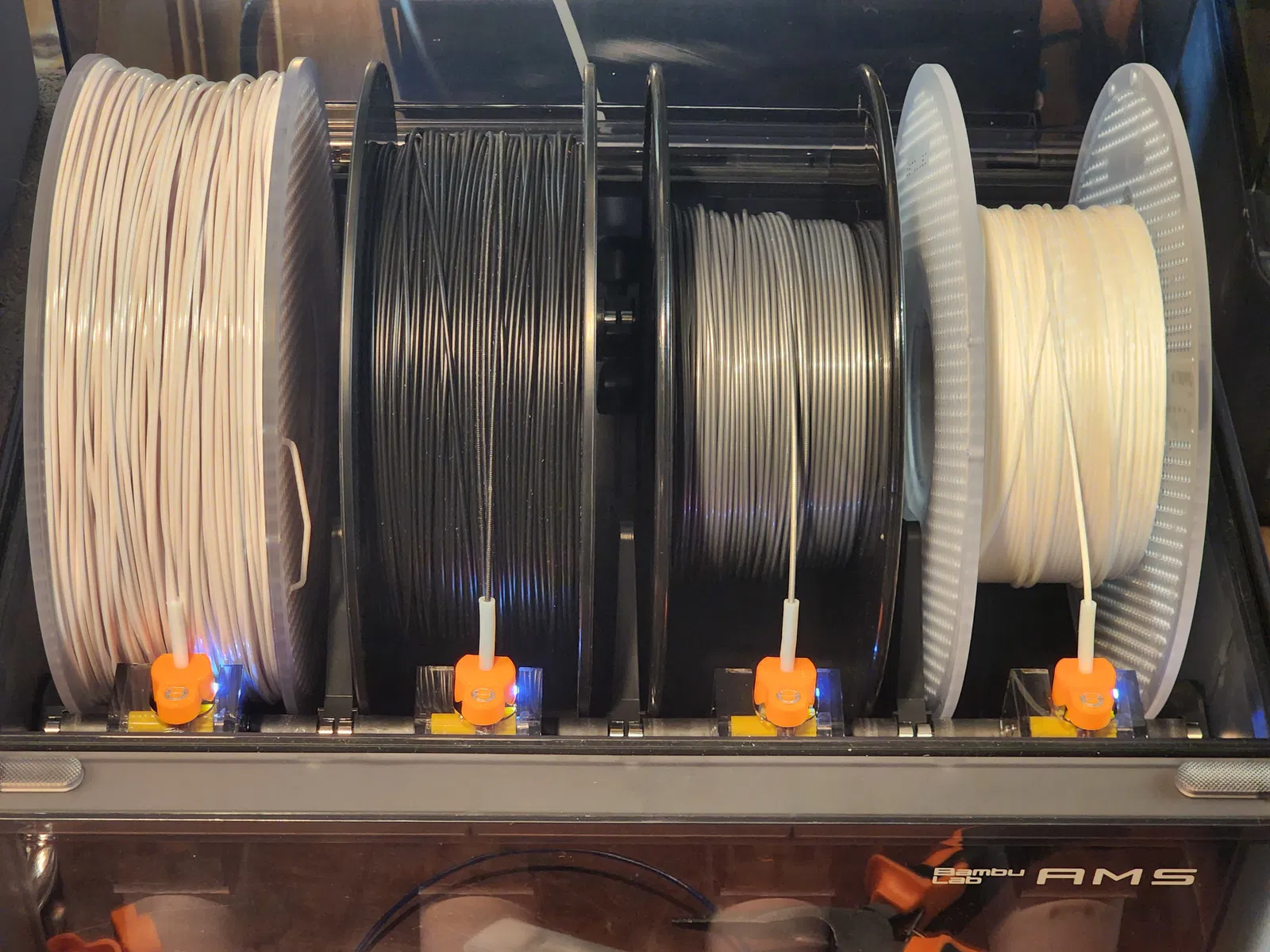

• Bấm (snap) lên phía trên các feeder nhựa màu xám trong AMS; vì fit chặt, cách tốt nhất là nghiêng sang một bên rồi lắc về lại cho thẳng trong lúc ấn xuống.

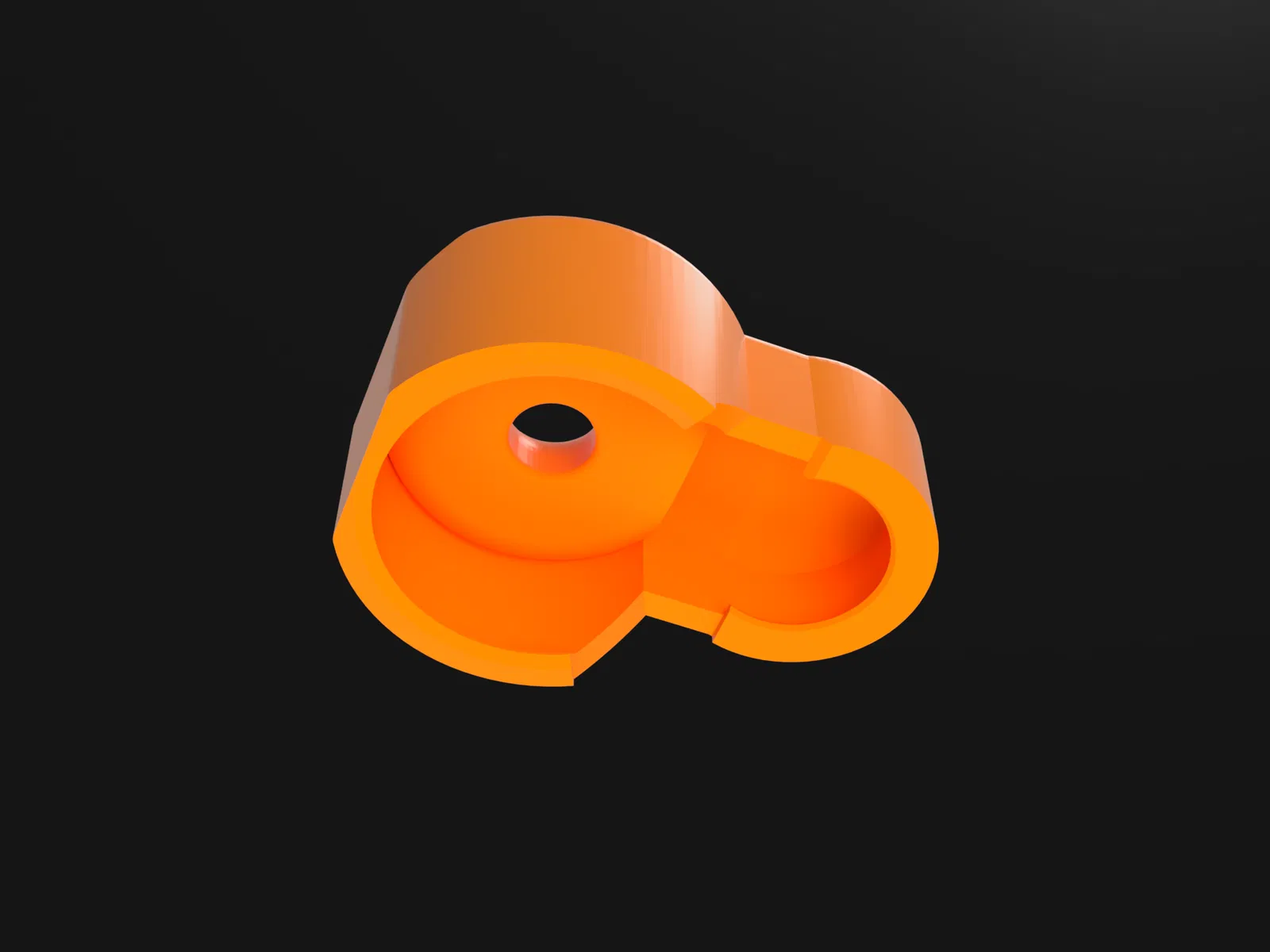

• Đừng lắp bằng cách ấn thẳng từ trên xuống ngay. Bạn phải nghiêng qua một bên để gài vào feeder xám của AMS; phía dưới chi tiết in có một “gờ” (lip), bạn cần luồn gờ này xuống dưới feeder ở một bên trước, rồi mới bấm phần còn lại xuống.

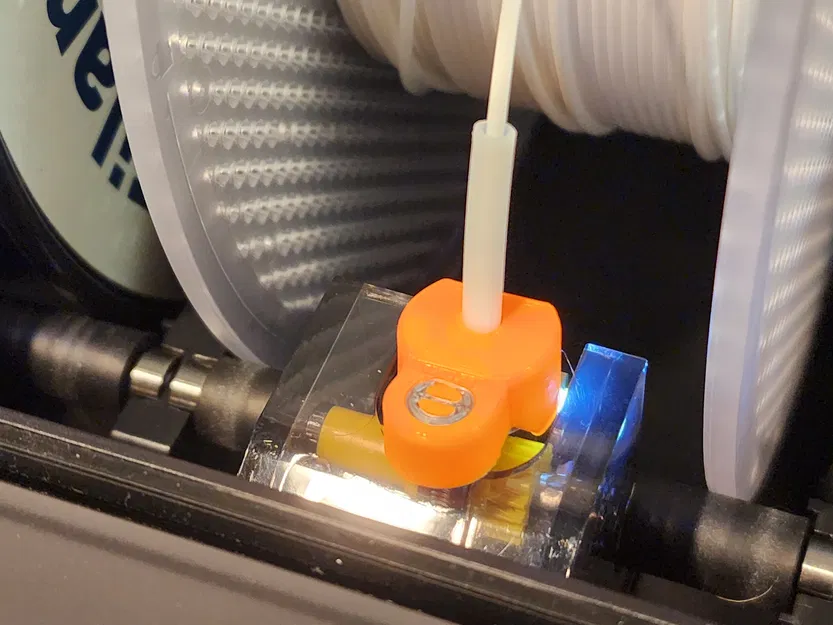

• Nếu dùng bản tubed, cắt PTFE tube cho mỗi cái (khoảng 50mm / 1 inch là đủ cho mỗi miếng) rồi ấn vào và ấn xuống.
• Ở bản tubed mới nhất, lỗ luồn ống được cố ý làm khá khít để tránh ống bị trượt khi in. Nếu bạn không nhét PTFE tube vào được, có thể dùng mũi khoan nhỏ nới lỗ ra một chút nếu cần. PTFE tube Bambu của mình fit rất chặt, nhưng vẫn có thể ấn tay vào được mà không cần chỉnh chi tiết sau khi in. Nếu dùng PTFE tube hãng khác thì độ fit có thể sẽ khác nhau.

Lịch sử thiết kế:

• 12/12/22 - Thêm V3 của bản tubed. Ở phiên bản này, mình đã loại bỏ hoàn toàn phần vát không cần thiết ở mặt trên (không cần cho bản tubed), làm đường đi của ống nghiêng nhẹ hướng về phía cuộn filament, và cũng giảm kích thước đường ống từ 4.25mm xuống 4.10mm để PTFE tube fit chặt hơn và ít xê dịch hơn. Tùy theo dung sai của PTFE tube, có thể sẽ rất khít.
