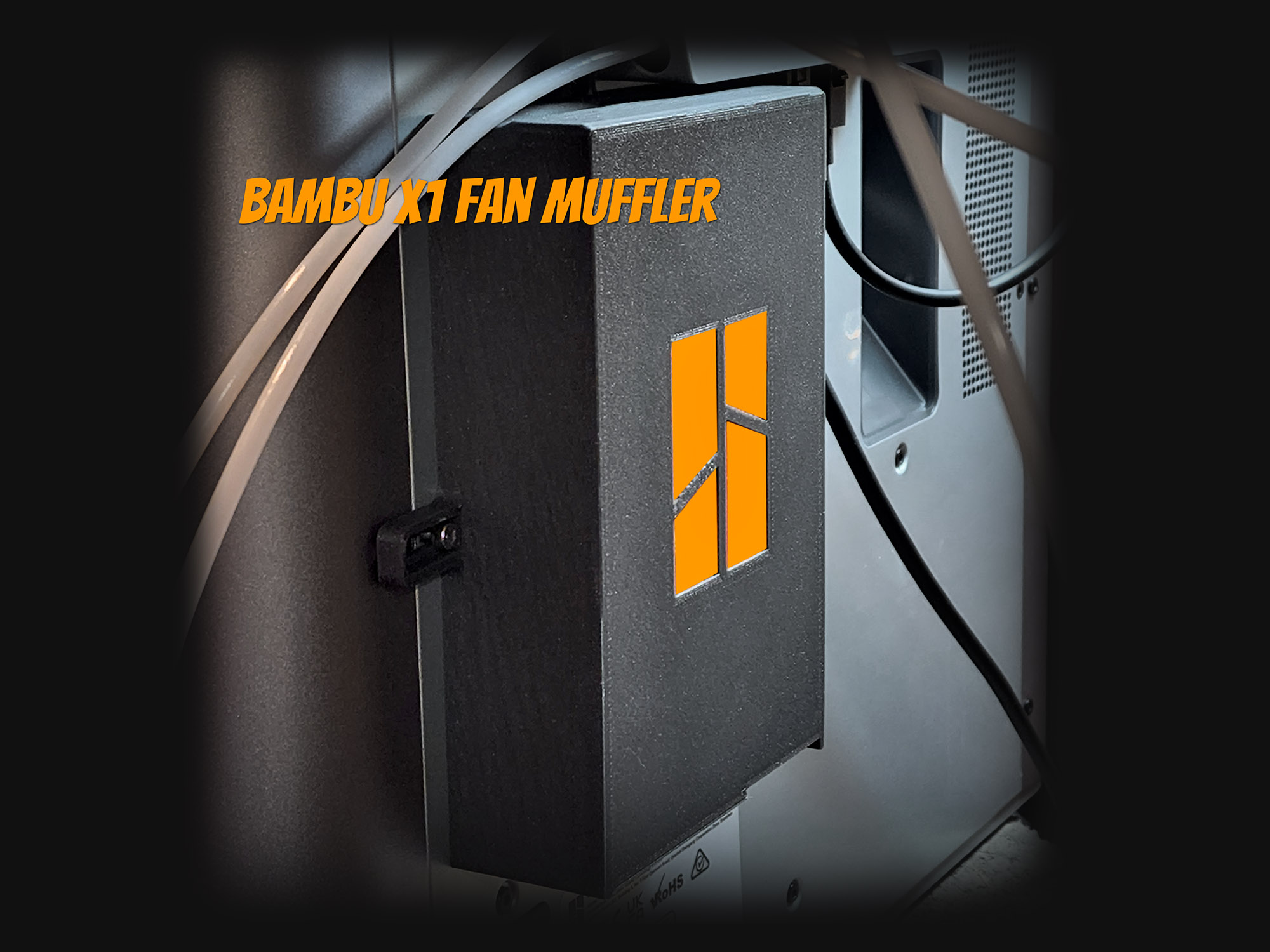

Bộ giảm thanh / Ống giảm thanh quạt Bambu X1

Bộ giảm thanh / Ống giảm thanh quạt Bambu X1C

Đang tiến hành. Các cập nhật sẽ được đăng bên dưới.

Tính năng:

• Làm cho máy in êm hơn bằng cách giảm tiếng ồn từ quạt xả phía sau cực lớn.
• Sử dụng thiết kế vách ngăn khí, giảm thiểu tiếng ồn trong khi cố gắng không giảm thiểu luồng khí.

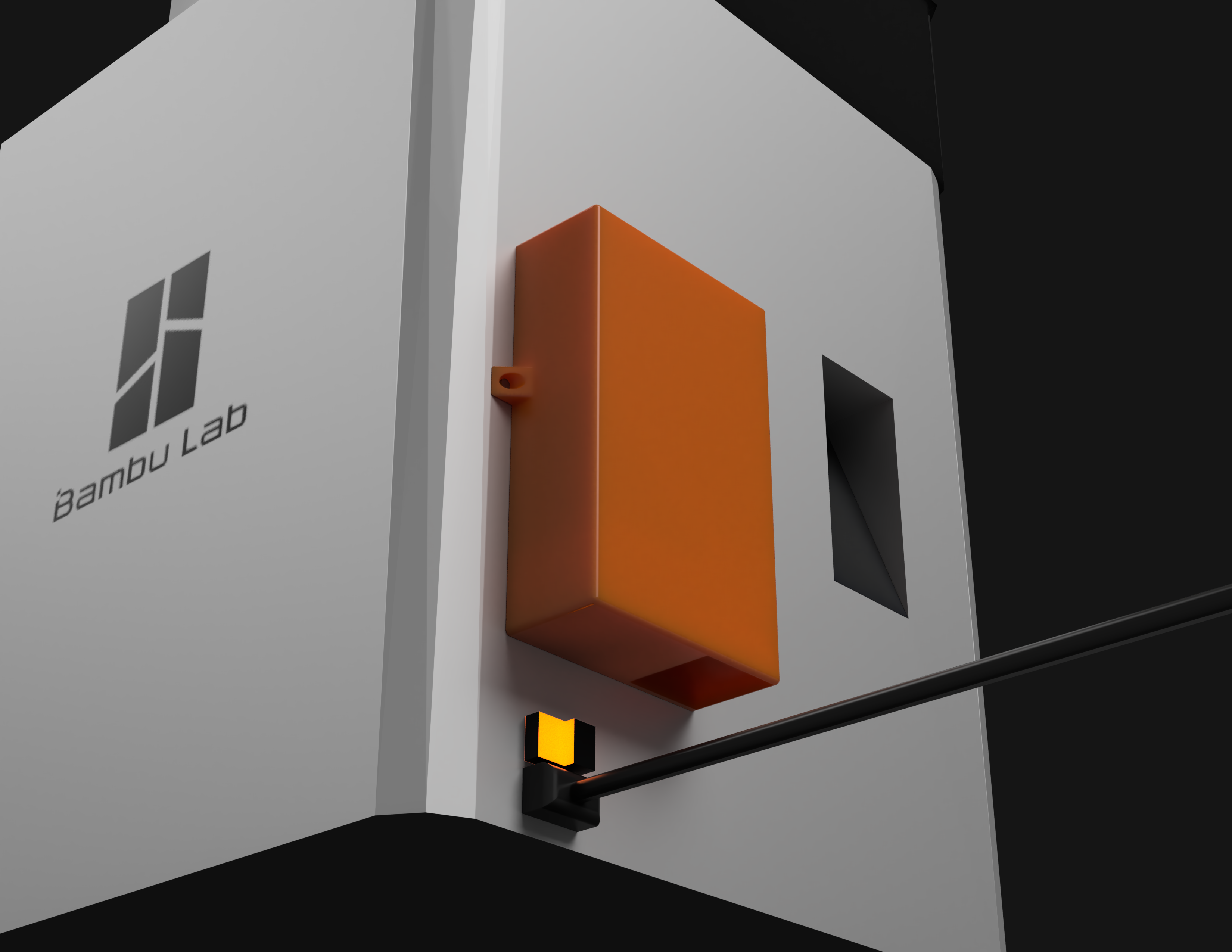

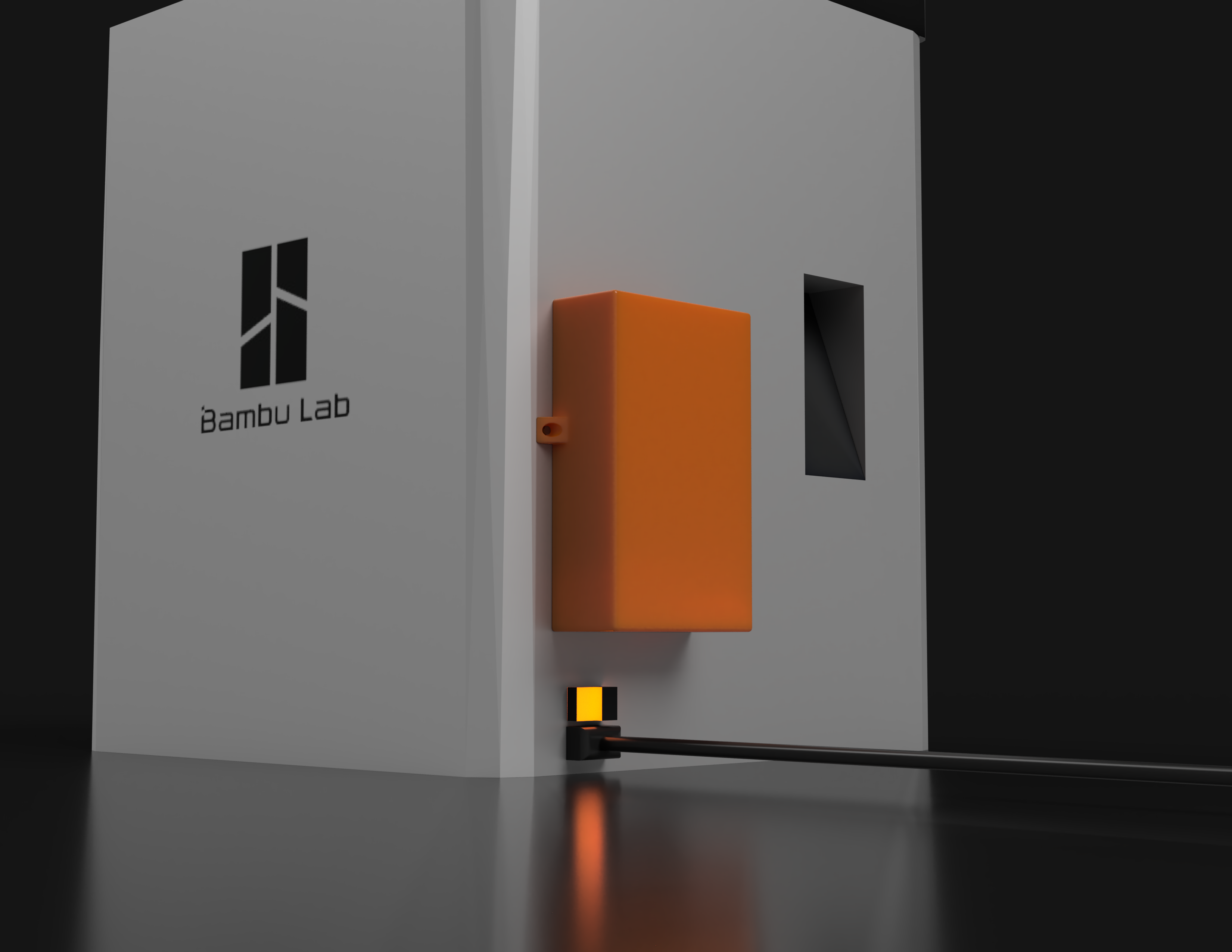

• Bộ giảm thanh gắn vào khung máy in bằng các lỗ vít hiện có và nam châm tùy chọn của bạn.
• Tương thích cho in đa màu.
• Đang tiến hành.
• Bao gồm các tệp thiết kế mã nguồn mở, vui lòng làm cho mô hình tốt hơn hoặc sử dụng mô hình làm nguồn cảm hứng cho các thiết kế tốt hơn.

Cập nhật mới nhất:

27/02/23 - Phiên bản sửa logo Bambu Lab:

• Đã sửa lỗi cạnh trên logo có thể khiến nó in không tốt với một số cài đặt lát cắt.
• Đã giảm độ lõm của logo từ 0.6mm xuống 0.2mm để nó có thể in tốt hơn với ít khả năng bị chảy xệ khi nối.

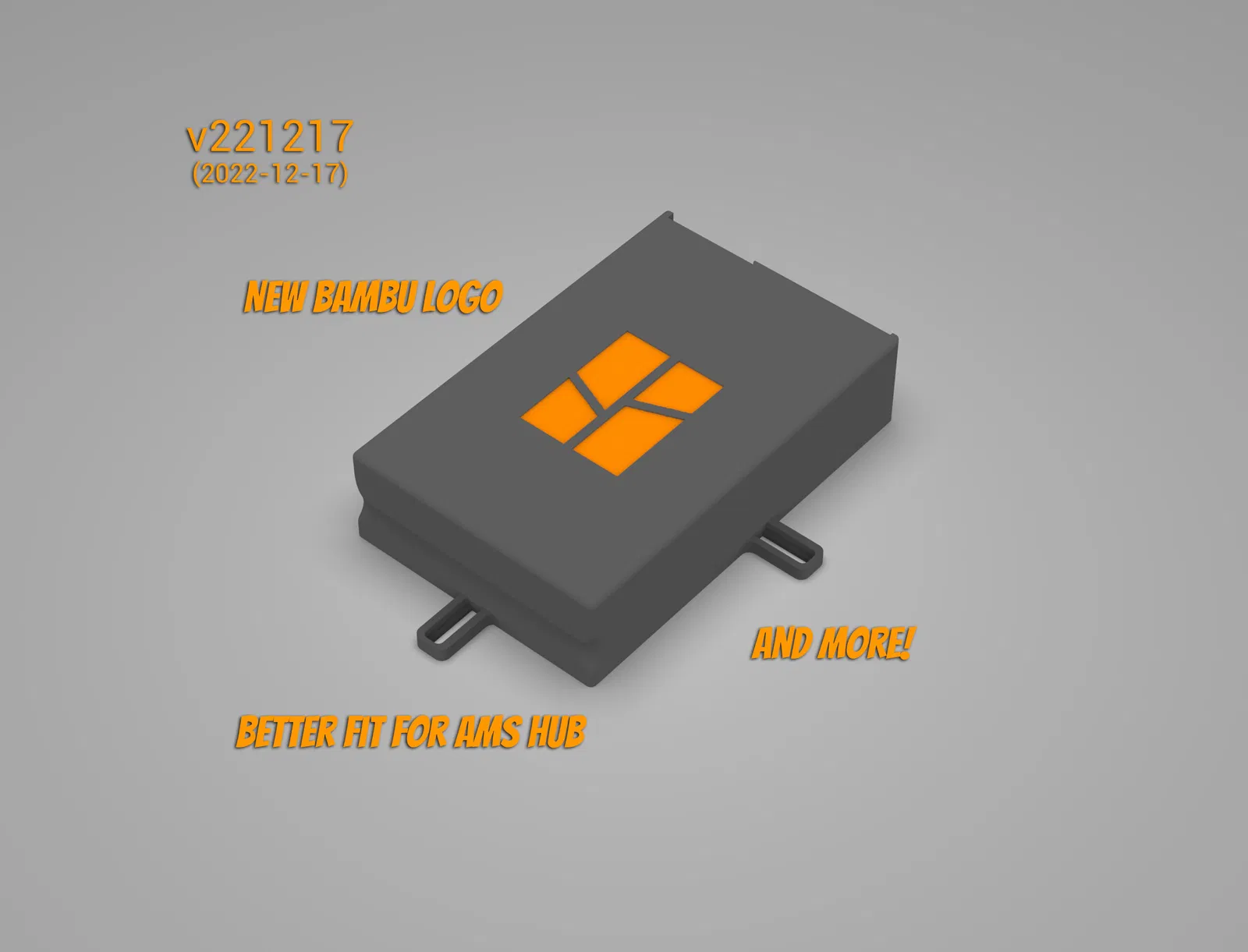

17/12/22 - Thiết kế mới, nhiều thay đổi mới:

• Các phiên bản hiện dựa trên ngày tháng (phiên bản này là v221217).
• Đã định hình lại vỏ ngoài để khớp tốt hơn với bộ chuyển đổi AMS.
• Đã xóa các lỗ nam châm dưới cùng để khớp với bộ chuyển đổi AMS.

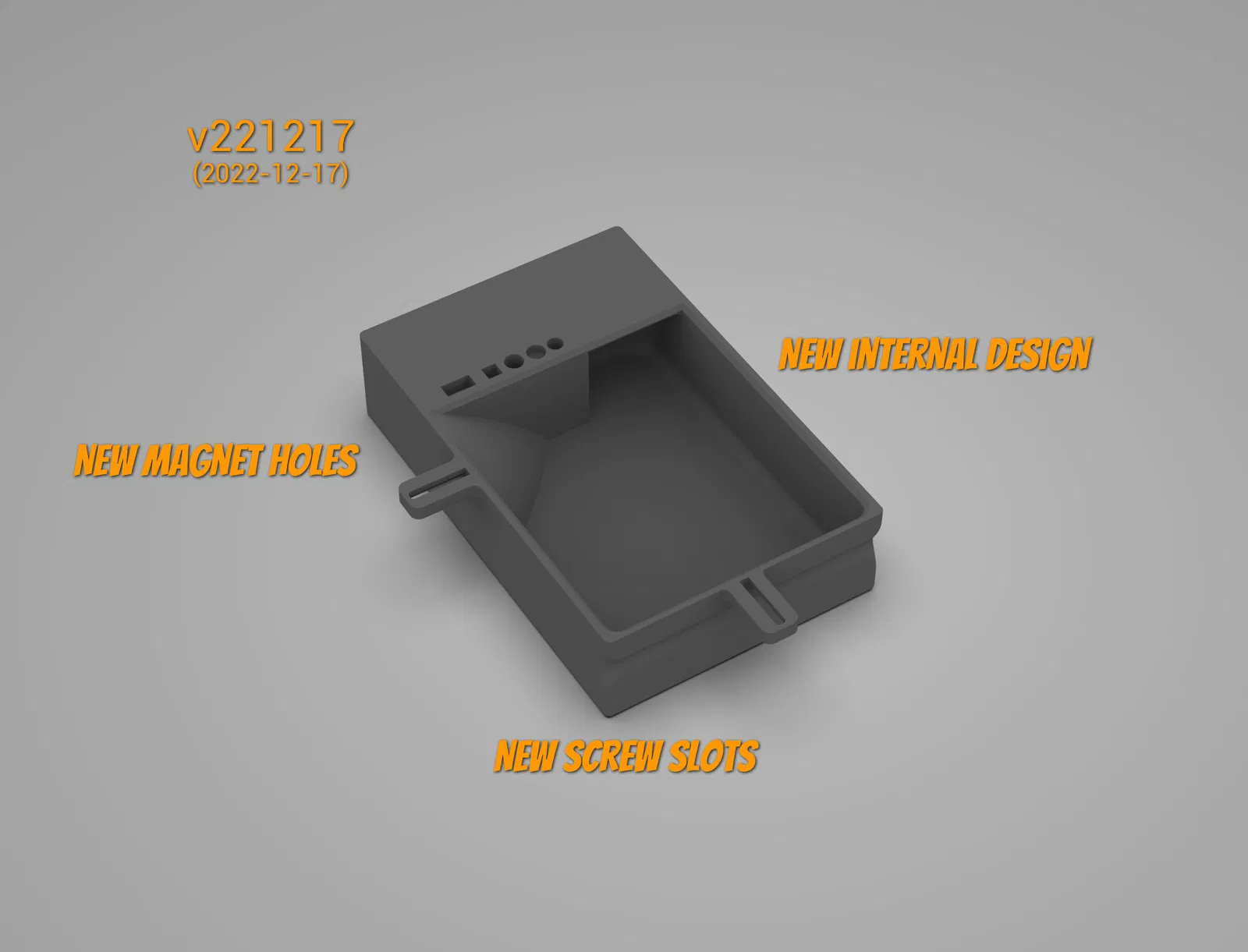

• Thiết kế bên trong mới để giảm âm thanh tốt hơn (đã thử nghiệm giảm khoảng ~5db so với số ban đầu) mà không làm giảm đáng kể khả năng làm mát hoặc luồng khí.
• Đã thêm nhiều lỗ nam châm ở trung tâm phía trên cho các kích thước nam châm phổ biến nhất (5x3mm, 5x6mm, 6x3mm, hình vuông 5x5mm, hình chữ nhật 5x5mm).
• Giờ đây, bộ giảm thanh ít phụ thuộc vào nam châm hơn mà thay vào đó dựa vào nhiều vít hơn.
• Đã thêm các giá đỡ vít có rãnh mới để gắn bộ giảm thanh trực tiếp vào mặt sau của máy in bằng các lỗ vít hiện có, giờ đây chúng cũng chắc chắn hơn.
• Các rãnh vít phù hợp với vít M2.5 hoặc M3 (khuyến nghị M3).
• Giờ đây bạn phải in với hỗ trợ, chỉ dành cho các giá đỡ vít bên ngoài.
• Hồ sơ của toàn bộ bộ giảm thanh đã giảm nhẹ.
• Đã thêm Logo Bambu vào mặt sau của bộ giảm thanh, phù hợp cho in đa màu.
• Các thay đổi thiết kế nhỏ khác.

Xin chân thành cảm ơn cộng đồng đã cung cấp phản hồi và các bản phối lại, một số thay đổi trên đây được lấy cảm hứng từ các bản phối lại của cộng đồng.

Hướng dẫn in / lắp đặt:

1. Tôi khuyên bạn nên in với 4 lớp tường, 6 lớp trên và dưới, và lớp dày 0.16mm trên Bambu X1. Bạn muốn có một vỏ rất chắc chắn để không khí/tiếng ồn không thoát ra dễ dàng. Vật liệu PLA là ổn.

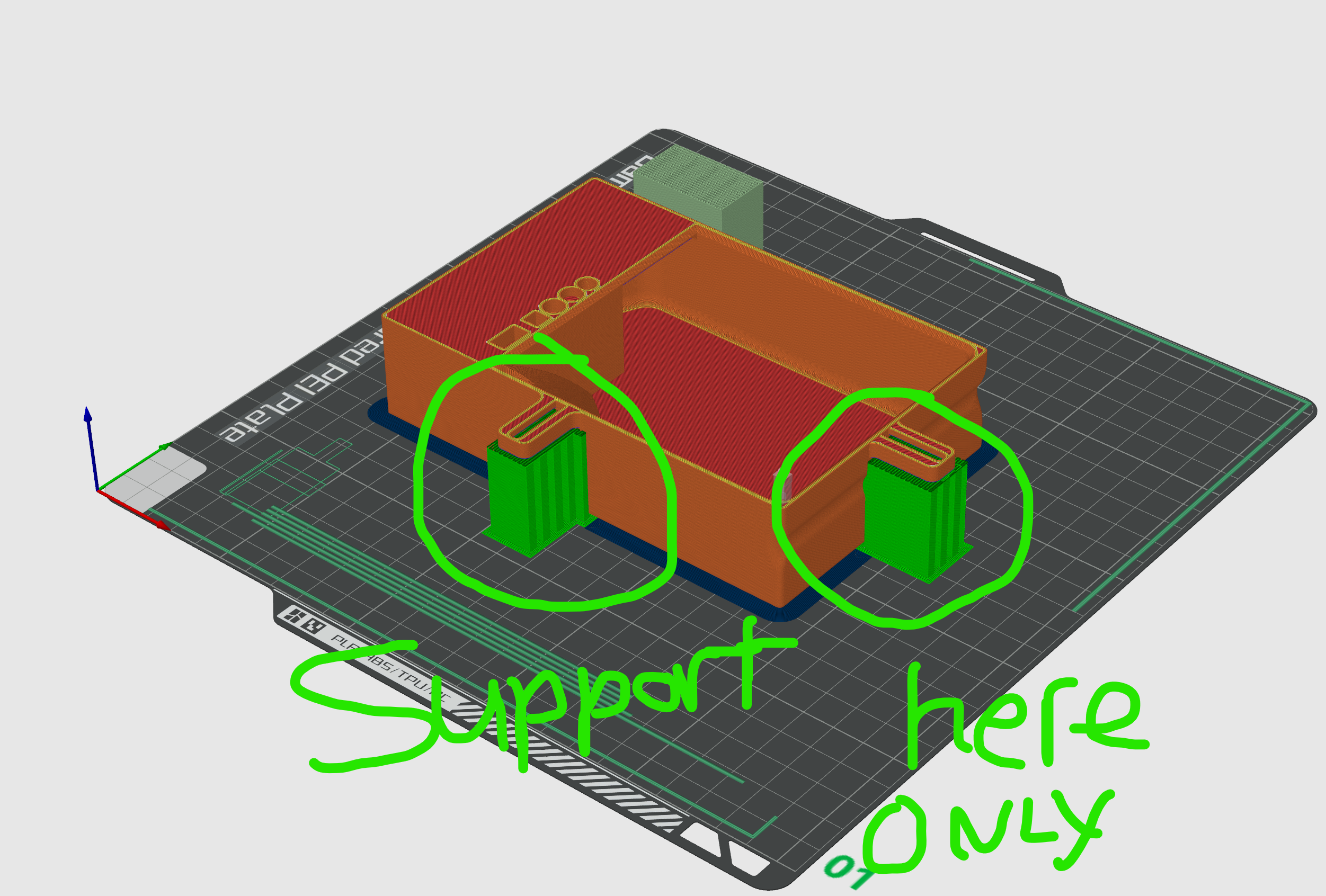

2. Bạn sẽ cần sử dụng hỗ trợ bên dưới các giá đỡ vít có rãnh ở hai bên. Phần còn lại của bộ giảm thanh sẽ in tốt với khả năng nối. Tôi khuyên bạn nên sử dụng hỗ trợ vẽ.
3. Sau khi in, bạn có thể đặt (dán) các nam châm khác nhau vào các lỗ.
4. Tháo các vít tương ứng ở mặt sau của máy in ở vị trí gần các rãnh vít.
5. Vặn bộ giảm thanh bằng vít M3.

Xem các phụ kiện Bambu X1 khác của tôi:

Giá đỡ đầu đùn Bambu X1 PTFE Sửa lỗi AMS

Bộ bảo vệ / Bộ chuyển đổi đầu nạp Bambu AMS

Cập nhật cũ:

26/11/22 - Đã cập nhật lên thiết kế V2, vị trí nam châm khác và khắc phục sự cố lỗ vít không thẳng hàng với khe.

25/11/22 - Thiết kế công khai ban đầu được tải lên sau nhiều lần lặp thử nghiệm. Tôi đã chốt thiết kế "V1" hiện tại, có các chỉ số sau:

• Trung bình dB cách quạt 12 inch không có bộ giảm thanh = 74dB.
• Trung bình dB cách quạt 12 inch có bộ giảm thanh = 65dB.
• Nhiệt độ buồng 1 giờ sau khi in PLA không có bộ giảm thanh (nhiệt độ phòng 22c) = 35c.
• Nhiệt độ buồng 1 giờ sau khi in PLA có bộ giảm thanh (nhiệt độ phòng 22c) = 36c.

Hãy nhớ rằng, decibel không phải là thang đo tuyến tính và 65dB được cảm nhận là êm hơn nhiều so với 74dB. Tôi có thể xác nhận bộ giảm thanh này hoạt động tốt cho đến nay để giảm âm lượng của máy in một cách vừa phải. Cần thực hiện thêm các thử nghiệm để xem liệu việc giảm luồng khí có đủ đáng kể để gây ra bất kỳ sự cố nào với việc in ấn hay không.
