Ferris Sweep High Case (Vỏ đáy in 3D cho Ferris Sweep High)

Mượn lại mô tả gốc ở đây:

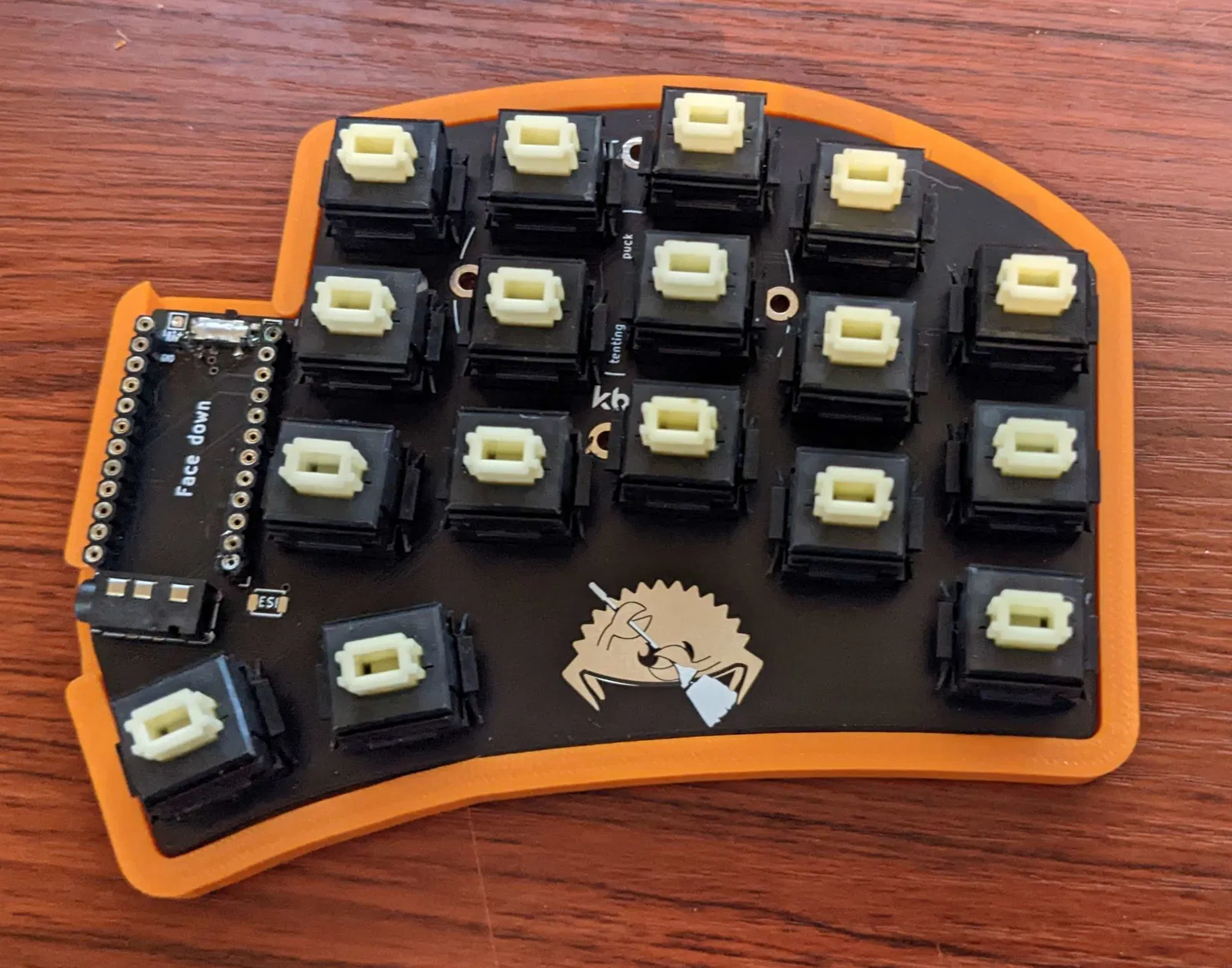

"Một bottom case in PLA/PETG có thể in được cho Ferris Sweep High. Case được thiết kế để chừa chỗ cho 1 lớp foam dày 2mm đặt giữa PCB và đáy case. Lớp foam này giúp âm của choc switches trầm hơn/đỡ chói hơn, nghe hay hơn so với khi gõ trực tiếp trên PCB trần. Sau đó PCB sẽ được bắt vít vào bottom case bằng các lỗ vít ‘tenting pucks’ có sẵn.

Quan trọng: case này có thể không hợp với các phiên bản sweep khác, vì mỗi phiên bản sweep có thể có phần vát/cắt cạnh (edge cuts) khác nhau.

BOM

Để build đầy đủ, bạn sẽ cần các món sau:

• Foam dày 2mm (cần cắt đúng theo kích thước PCB)
• 6-8x vít M2 - 5mm (vít 6mm vẫn xài được nếu bạn không siết hết cỡ)
• Tuỳ chọn: bumpons đường kính 8mm hoặc 10mm
• (Ghi chú của người remix: mình không làm với biến thể 8mm hoặc loại không dùng bumpon)

Hướng dẫn lắp ráp

1. In bottom case: nửa trái và nửa phải
2. Cắt foam theo kích thước PCB và khoét lỗ tại vị trí vít của tenting puck đi xuyên qua. Dùng PCB làm khuôn để vẽ viền cho chuẩn.
3. Đặt foam vào trong case
4. Đặt PCB lên trên rồi bắt vít vào case bằng vít M2 - 5mm.

Mẹo: Chỉ cần dùng 3 con vít để cố định PCB vào case là đủ, vì có 1 lỗ vít của tenting puck khá khó đưa tua vít vào do choc switch bị vướng. (Ghi chú của người remix: mình không rõ giờ còn bị vậy không, nhưng mình lắp Alps switch to hơn vẫn với tới các lỗ vít bình thường.)

Thông số kỹ thuật

• Case Height: 7mm
• Case Length: 122.5 mm
• Case Width: 104mm
• Wall Thickness: 3.6mm
• Bottom Thickness: 2.4mm

Thiết lập in

• Infill: 15-20% Gyroid
• Perimeters: 2 (có thể làm 3)
• Layer height: 0.2mm
• Supports: không cần"
