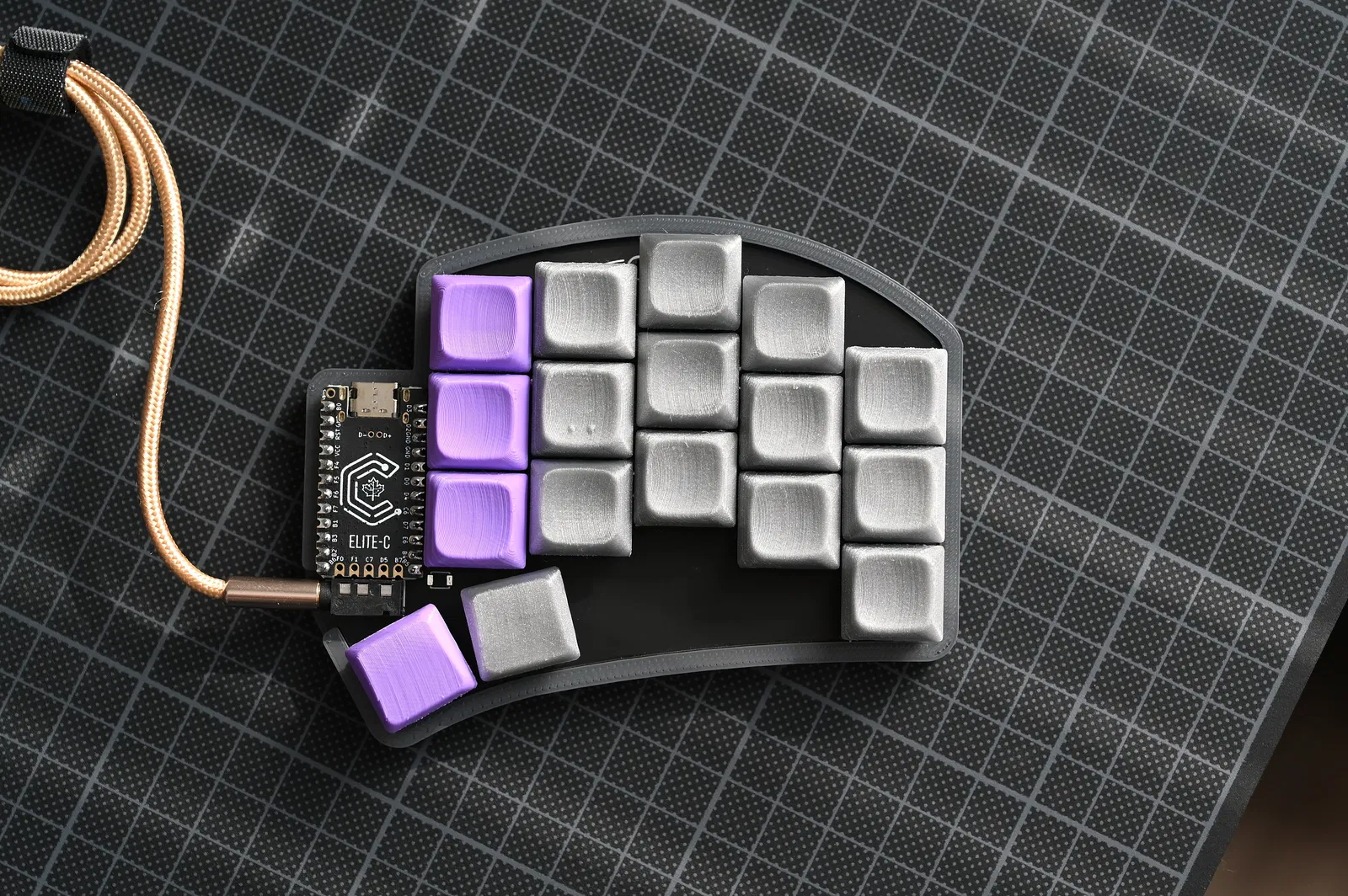

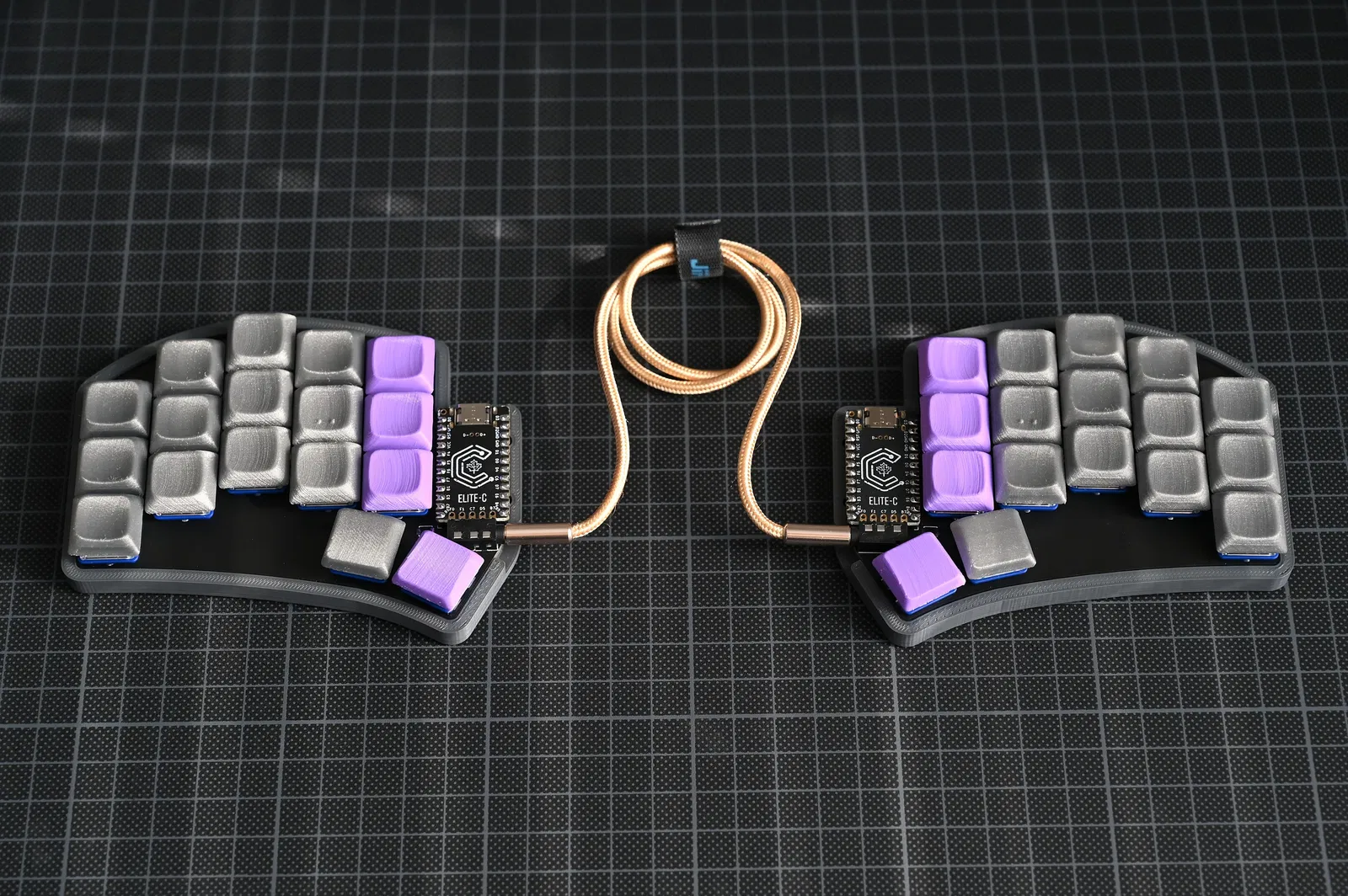

Vỏ cho Ferris Sweep v2

Vỏ đáy có thể in bằng PLA/PETG cho Ferris Sweep v2. Vỏ được thiết kế để chứa một lớp xốp dày 2mm nằm giữa PCB và vỏ đáy. Lớp xốp làm sâu/giảm âm thanh của công tắc choc, làm cho âm thanh hay hơn so với âm thanh trên PCB trần. Sau đó, PCB được bắt vít vào vỏ đáy bằng các lỗ vít 'tenting pucks' hiện có.

Quan trọng: Vỏ này có thể không phù hợp với các phiên bản sweep khác vì các phiên bản sweep khác nhau có thể có các đường cắt cạnh khác nhau.

BOM

Để hoàn thành bản dựng, bạn sẽ cần các vật dụng sau

• Xốp dày 2mm (cần cắt vừa với kích thước của pcb)
• 6-8x Vít M2 - 5mm (vít 6mm dùng được nếu bạn không siết chặt vít)
• Tùy chọn: Bumpons có đường kính 8mm hoặc 10mm

Hướng dẫn lắp ráp

1. In hai nửa vỏ đáy: trái và phải
2. Cắt xốp vừa với kích thước pcb và cắt lỗ nơi vít của tenting puck đi qua. Sử dụng PCB của bạn làm mẫu để vẽ đường viền.
3. Đặt xốp vào vỏ
4. Đặt PCB lên trên và sau đó bắt vít vào vỏ bằng vít M2 - 5mm.

Mẹo: Chỉ cần dùng 3 vít để siết chặt pcb vào vỏ là đủ, vì một trong các lỗ vít của tenting puck khó tiếp cận do có công tắc choc nằm ở đó.

Các biến thể

Có một số tệp .stl của vỏ, vì vậy hãy chọn tệp phù hợp với bạn.

• Vỏ có Bumpons Ø 8mm
• Vỏ có Bumpons Ø 10mm
• Vỏ không có Bumpons

Ngoài ra: Tôi đã tạo các đường cắt nhỏ ở hai bên của thành vỏ bên trong để cho phép một số phần FR4 bị
