ESRack - Mounting Brackets (Ngàm/Bracket lắp rack)

Giới thiệu

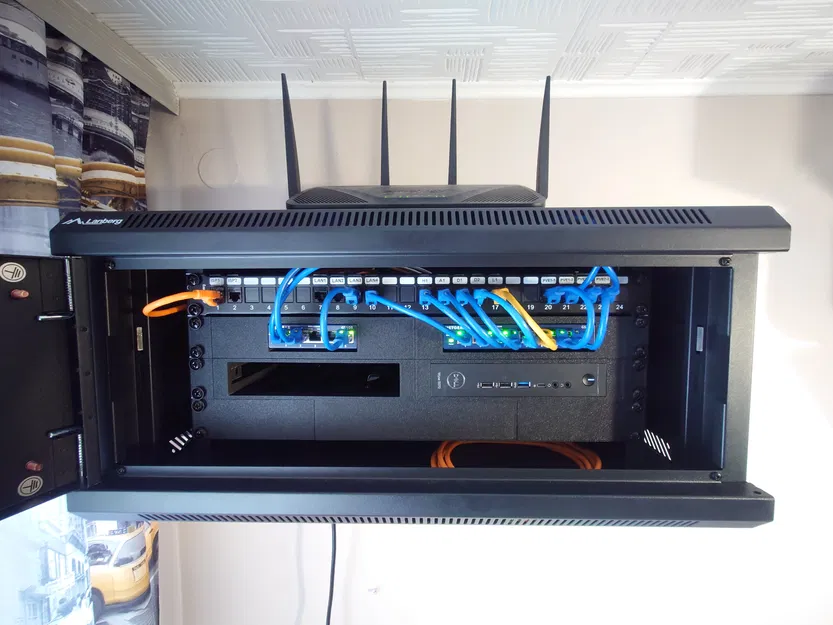

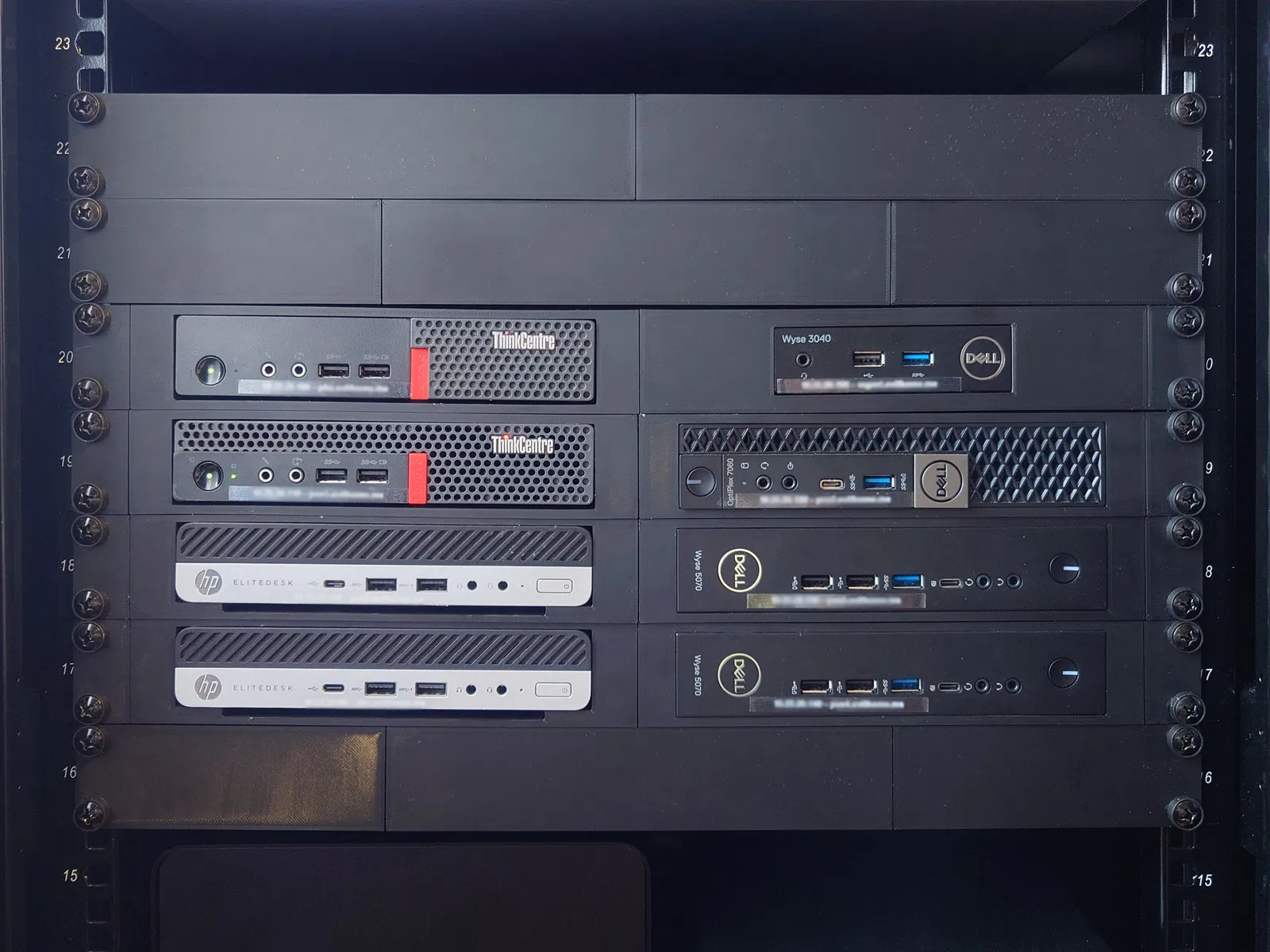

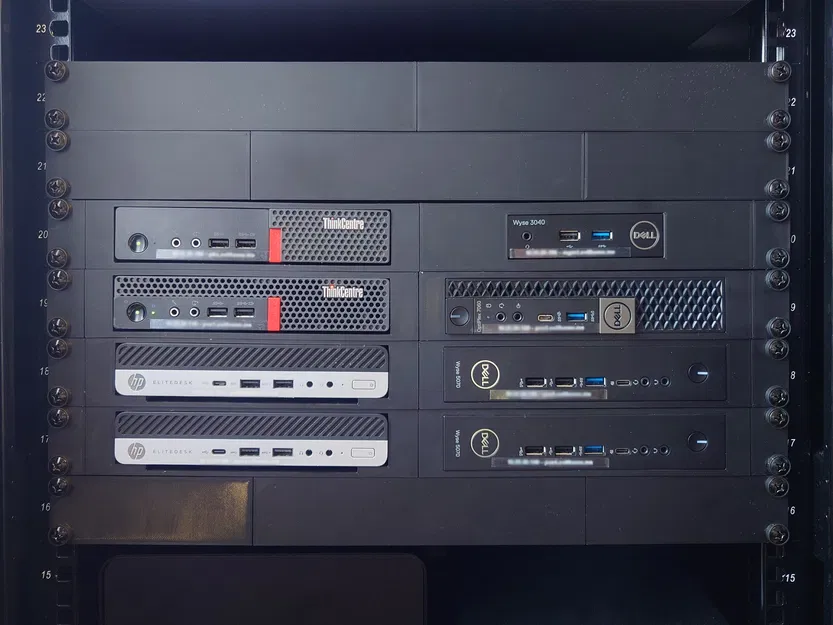

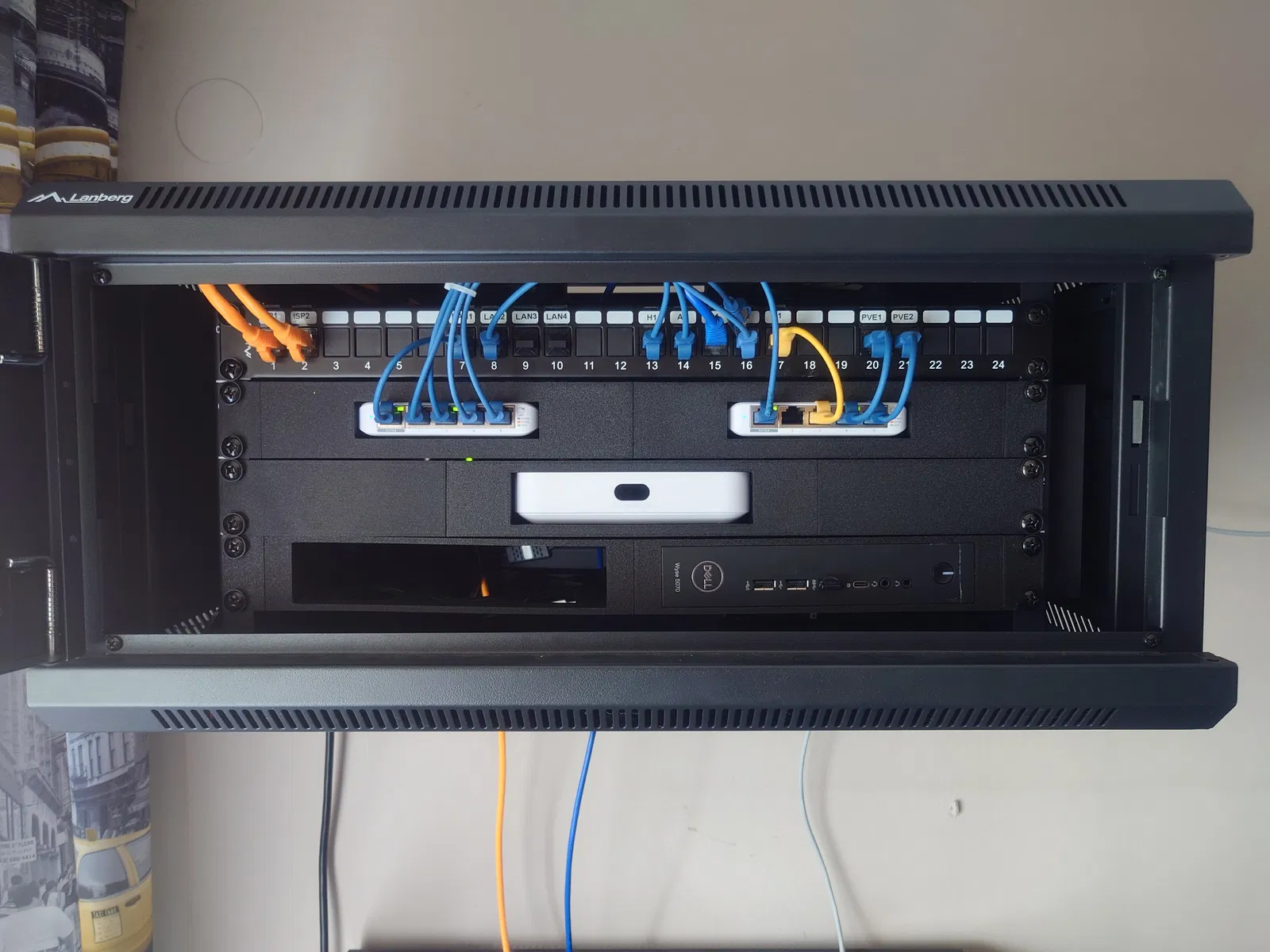

Khi mình quyết định lắp ráp HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh tình trạng xếp chồng cả đống kệ. Tiếc là mình không tìm được giải pháp nào thật sự ưng ý, nên mình quyết định tự thiết kế một giải pháp dạng module để có thể tùy biến nhiều cấu hình khác nhau.

Hệ thống ESRack gồm các thành phần:

• Mounting Brackets - dùng để lắp cụm thiết bị lên rack, có 3 kích cỡ:
  • Short

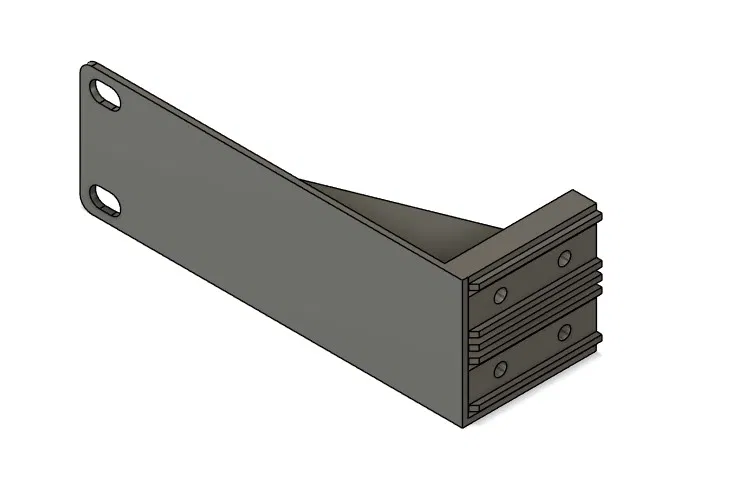

  • Medium

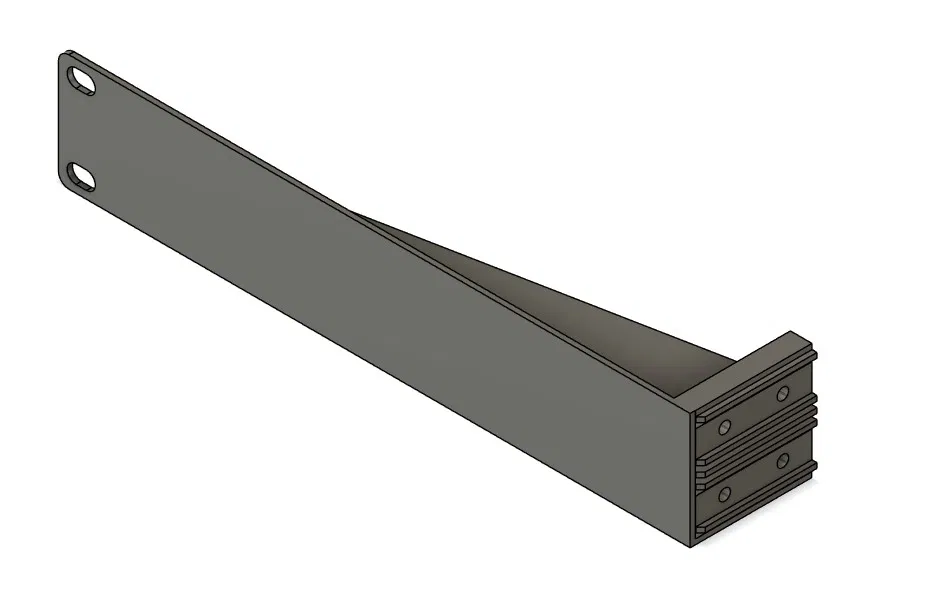

  • Long
• Device Modules - mỗi module chứa được một thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Tấm mặt trước trống / Blank Front Plate)

Tất cả module đều được thiết kế với độ hở (clearance) rất ít, nên khi lắp một số thiết bị có thể phải ấn mạnh mới vào.
Trước khi bắt đầu in cả hệ thống, hãy in thử để kiểm tra là bạn có thể kết nối các module với nhau.

Mình xin lỗi vì không có ảnh chi tiết các chi tiết sau khi in nhưng trước khi lắp ráp. Lý do là mình quyết định đăng dự án này sau khi đã lắp xong toàn bộ các rack.

Tất cả các phần của hệ thống ESRack có thể tìm tại đây.

Nếu bạn thích các thiết kế của mình thì có thể ủng hộ và Buy Me A Coffee ;)

Mô tả chi tiết

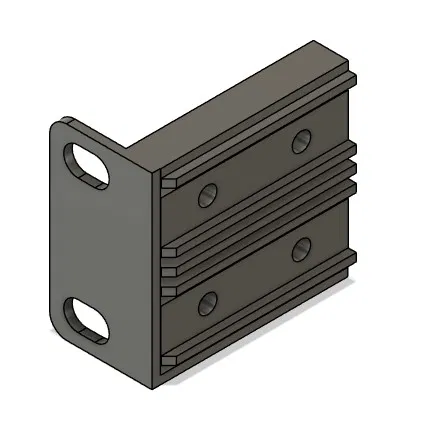

Mounting Bracket là phần tử cơ bản của Rack System. Nó là dạng universal và khi xoay lại có thể dùng cho cả bên trái lẫn bên phải để lắp cụm đã ráp vào Rack.

Thiết lập in đề xuất

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Bottom shell layers: 5
Top shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In mặt trước (Print on front surface)
Support: Không cần nếu dùng đúng orientation

Cần infill cao để tránh bị cong sau khi gắn thiết bị. Mình từng dùng infill 20% và với thiết bị nặng thì nó bị cong nhẹ.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x vít lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng vít và ê-cu rack tiêu chuẩn để bắt lên rack.

Changelog

• 2024-03-09 - Phát hành lần đầu
• 2024-08-06 - Cập nhật thiết lập in
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
