ESRack - Module - MikroTik hEX RB750Gr3

Giới thiệu

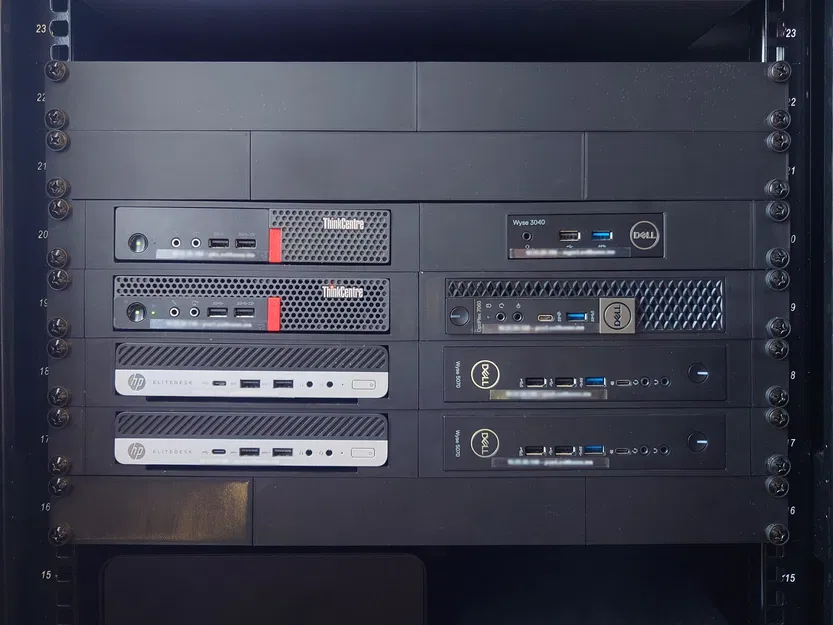

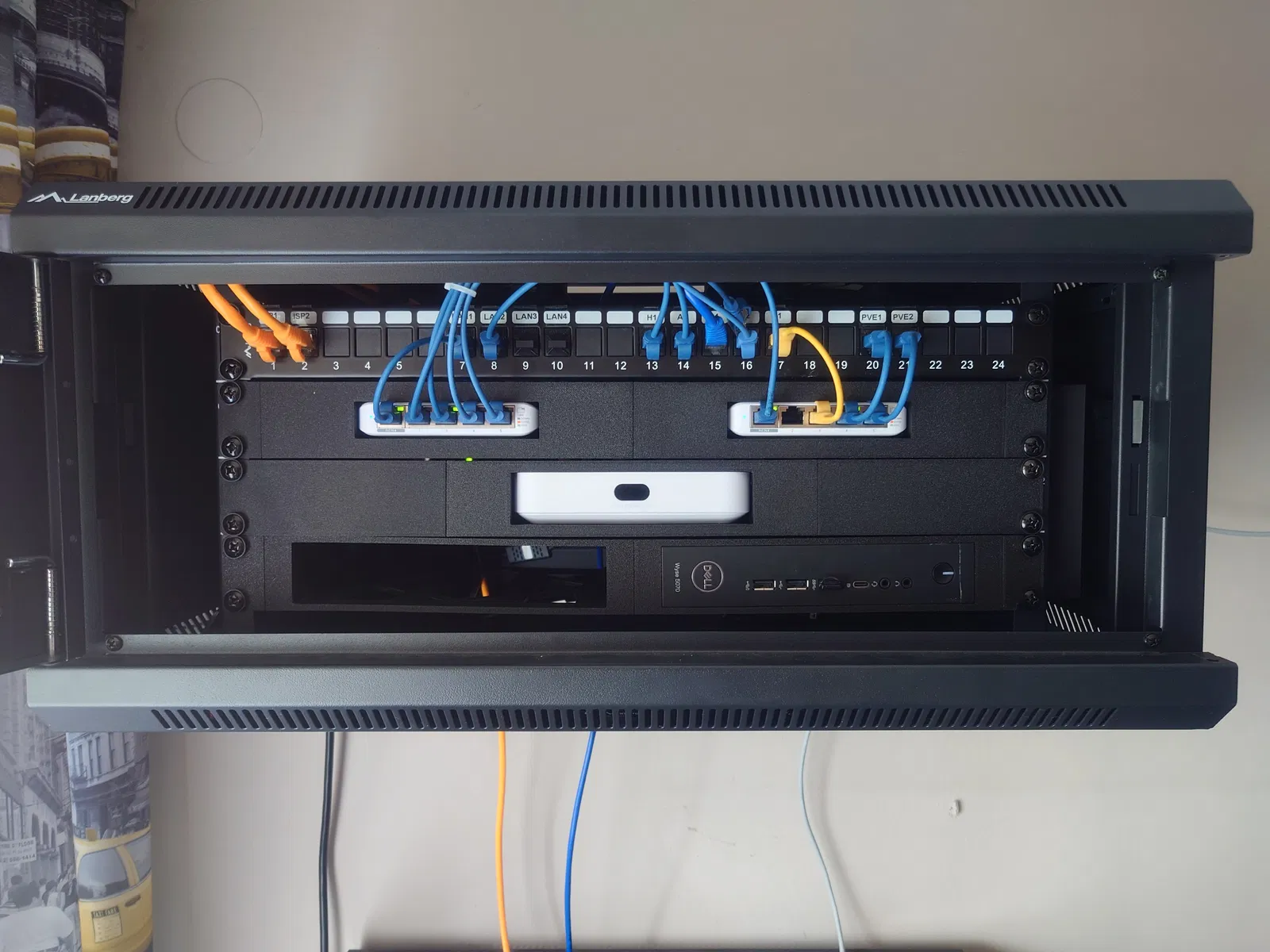

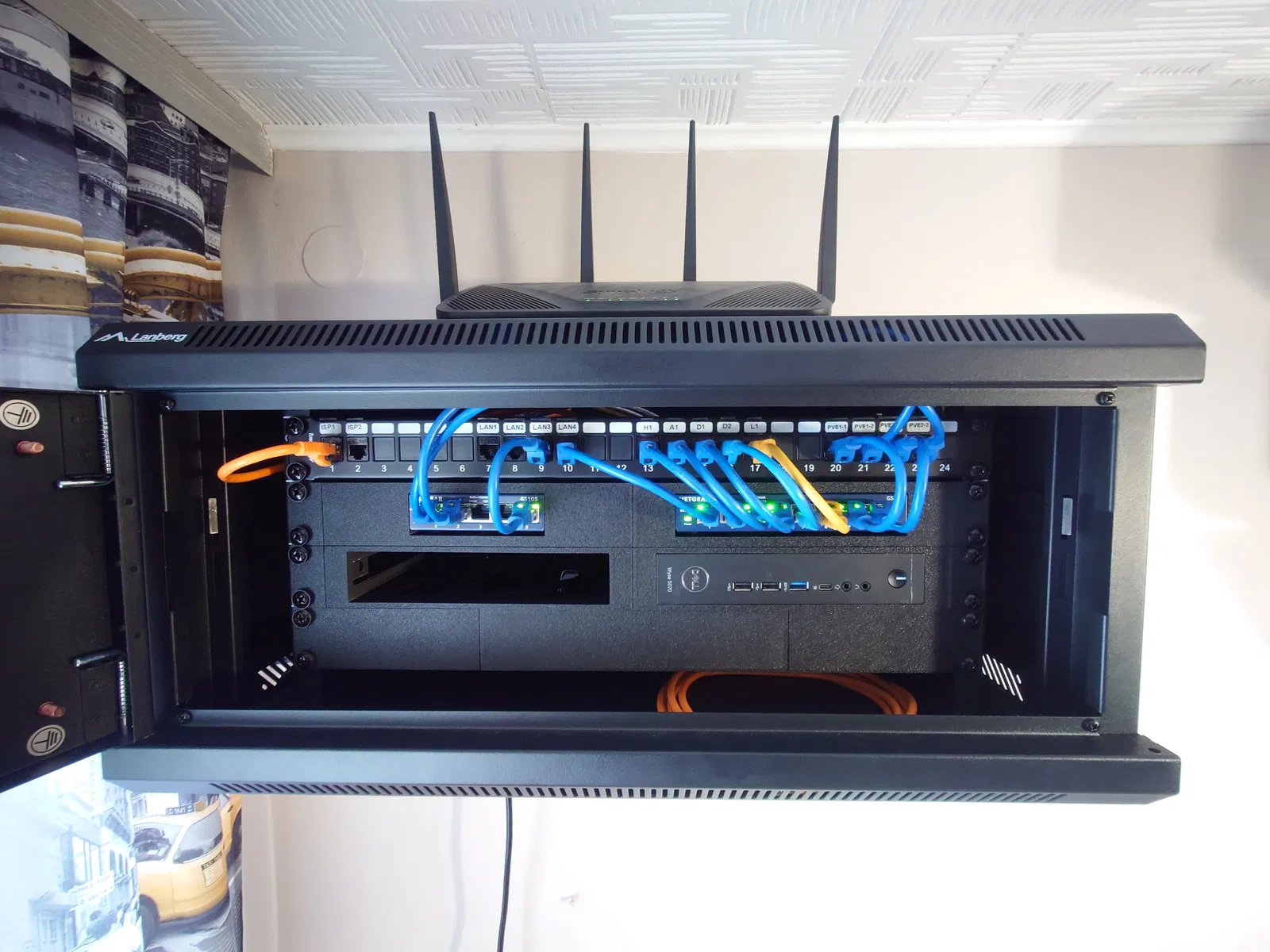

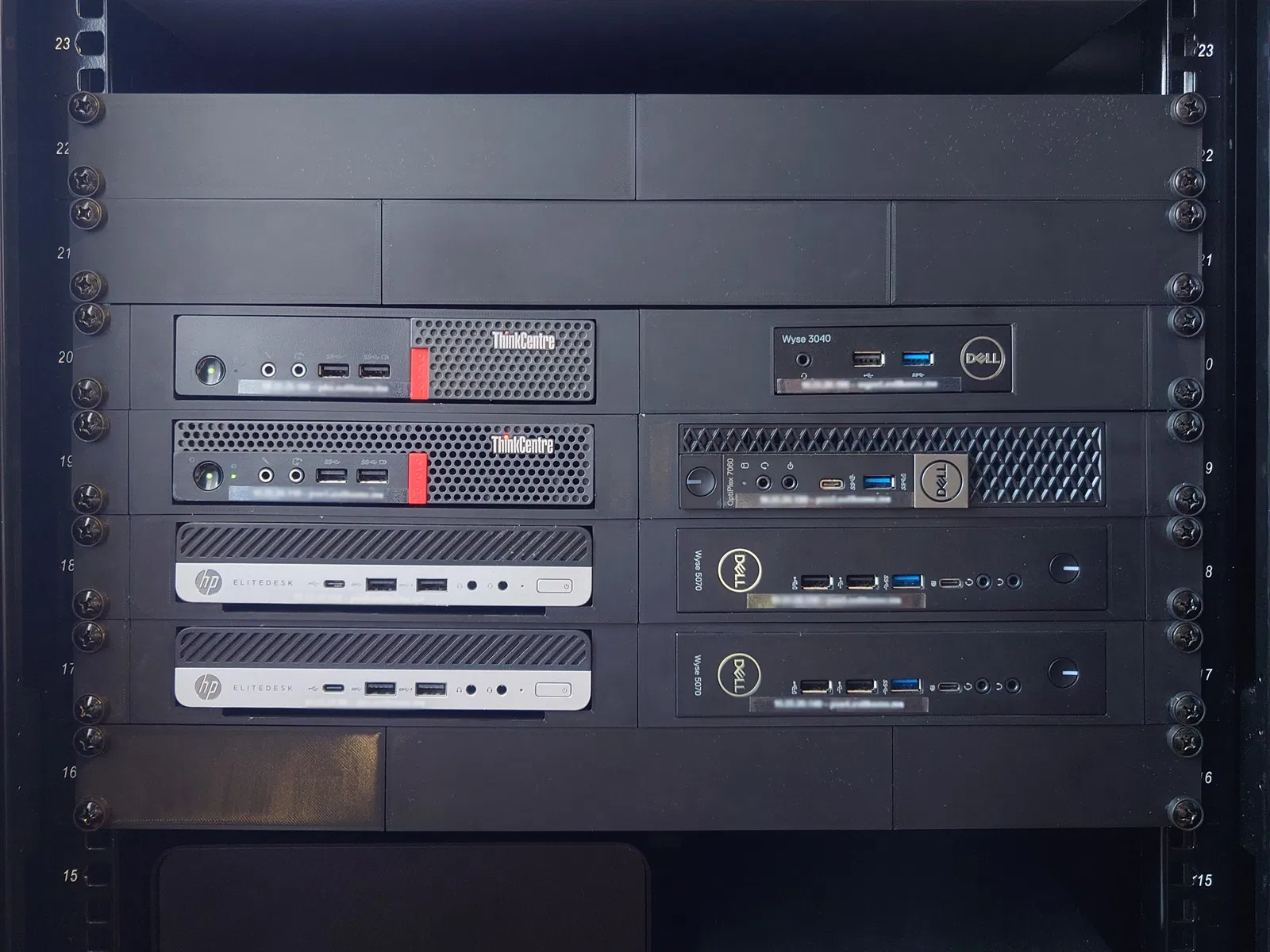

Khi mình quyết định dựng HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và không muốn phải dùng một đống kệ chồng chất. Tiếc là mình không tìm được giải pháp nào thật sự ổn, nên mình tự thiết kế một giải pháp dạng module để có thể lắp ghép ra nhiều cấu hình khác nhau.

Hệ thống ESRack gồm các thành phần:

• Mounting Brackets - dùng để lắp cụm vào rack, có 3 kích thước:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module giữ được 1 thiết bị

Các cấu hình có thể lắp:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module được thiết kế với khe hở rất ít, nên khi lắp một số thiết bị có thể phải ấn mạnh để đẩy vào đúng vị trí.
Trước khi bắt đầu in cả hệ thống, hãy in thử để kiểm tra là bạn có thể ghép nối các module với nhau được.

Mình xin lỗi vì không có hình chi tiết các linh kiện sau khi in mà trước khi lắp. Lý do là mình chỉ quyết định đăng dự án này sau khi đã lắp ráp xong các rack.

Tất cả các phần của hệ ESRack có thể tìm ở đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ mình qua Buy Me A Coffee ;)

Mô tả chi tiết

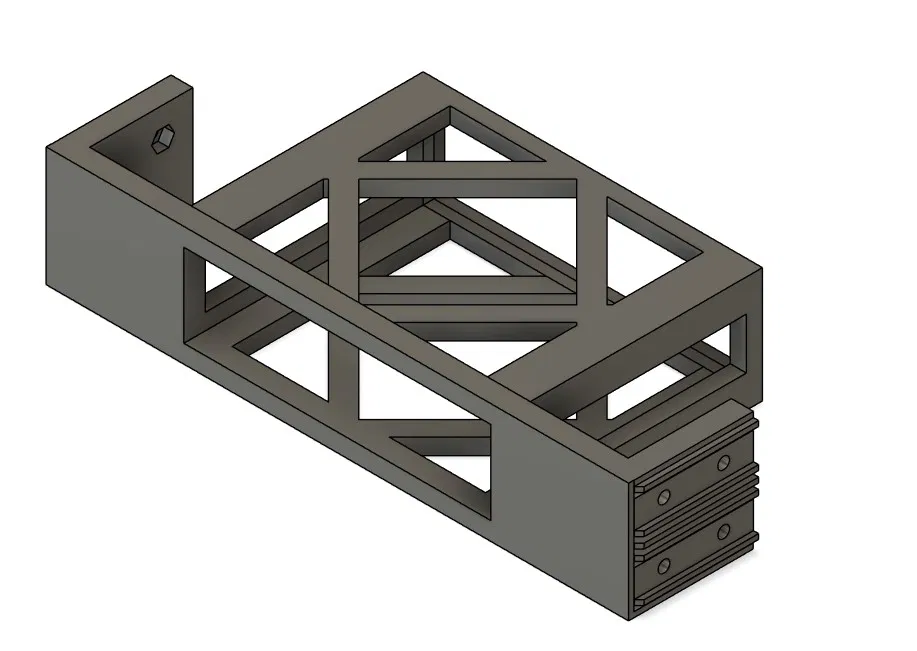

Module Holder cho router MikroTik hEX RB750Gr3.

Thiết lập in gợi ý

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In trên mặt trước
Support: Không cần nếu đặt đúng hướng in

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình dùng 20% infill, với thiết bị nặng thì nó hơi cong một chút.

Lắp ráp

Để nối từng module riêng lẻ lại với nhau, bạn cần:
- 4x M4 nuts (DIN934M4)
- 4x M4x12 allen screws (DIN912M4x12-8.8)

Dùng ốc và tán tiêu chuẩn của rack để bắt lên rack.

Changelog

• 2024-03-09 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
