Giới thiệu

Khi mình quyết định lắp HomeLab Rack, mình muốn mỗi thiết bị có một bộ giữ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh kiểu để cả đống shelf chồng lên nhau. Tiếc là mình không tìm được giải pháp nào thật sự ổn, nên mình tự thiết kế một hệ modular cho phép nhiều kiểu cấu hình khác nhau.

Hệ ESRack bao gồm các thành phần:

• Mounting Brackets - dùng để lắp cụm vào rack, có 3 kích thước:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module giữ được 1 thiết bị

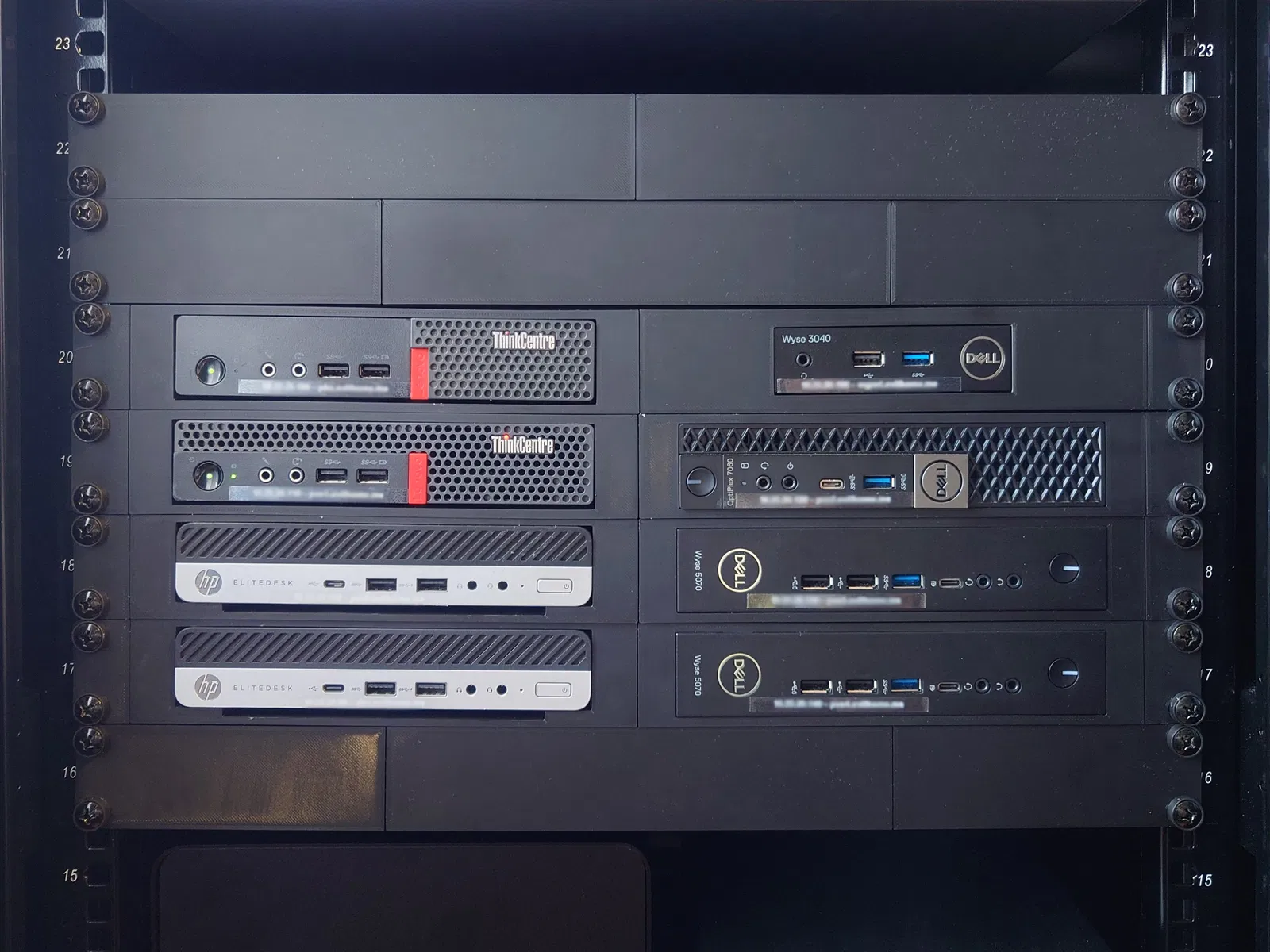

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module được thiết kế với độ hở rất nhỏ nên khi lắp một số thiết bị có thể phải ấn mạnh mới vào.
Trước khi bắt đầu in cả hệ, hãy in để kiểm tra là bạn có thể ghép các module lại với nhau.

Mình xin lỗi vì không có ảnh chi tiết của các chi tiết sau khi in nhưng trước khi lắp ráp. Lý do là mình quyết định đăng dự án này sau khi lắp xong toàn bộ rack.

Tất cả các phần của hệ ESRack có thể tìm tại đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ mình tại Buy Me A Coffee ;)

Mô tả chi tiết

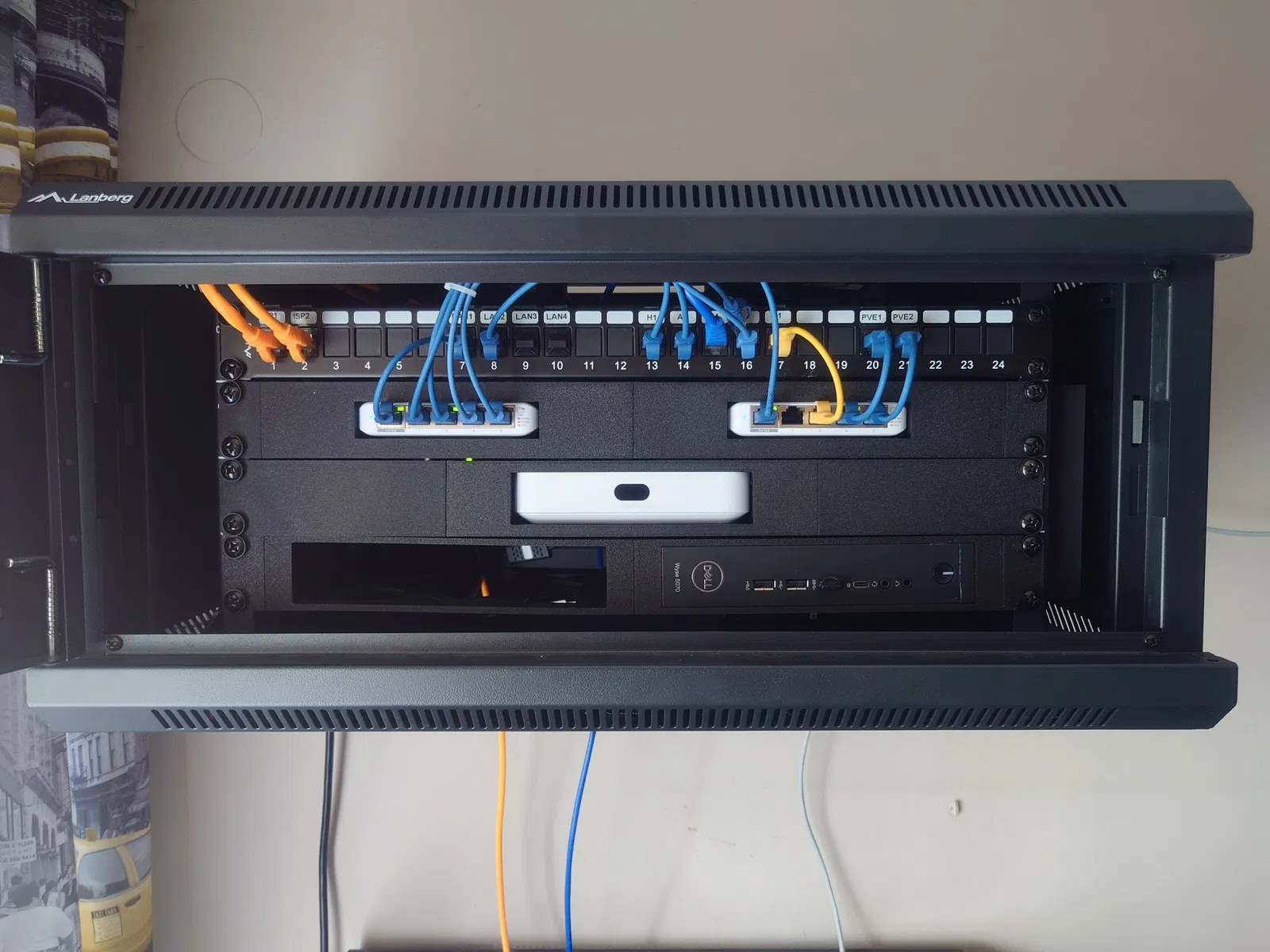

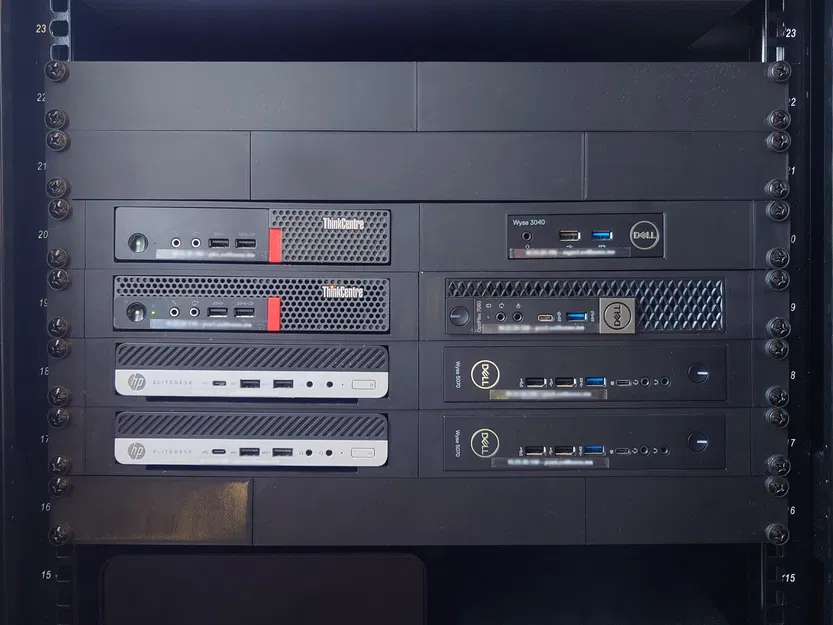

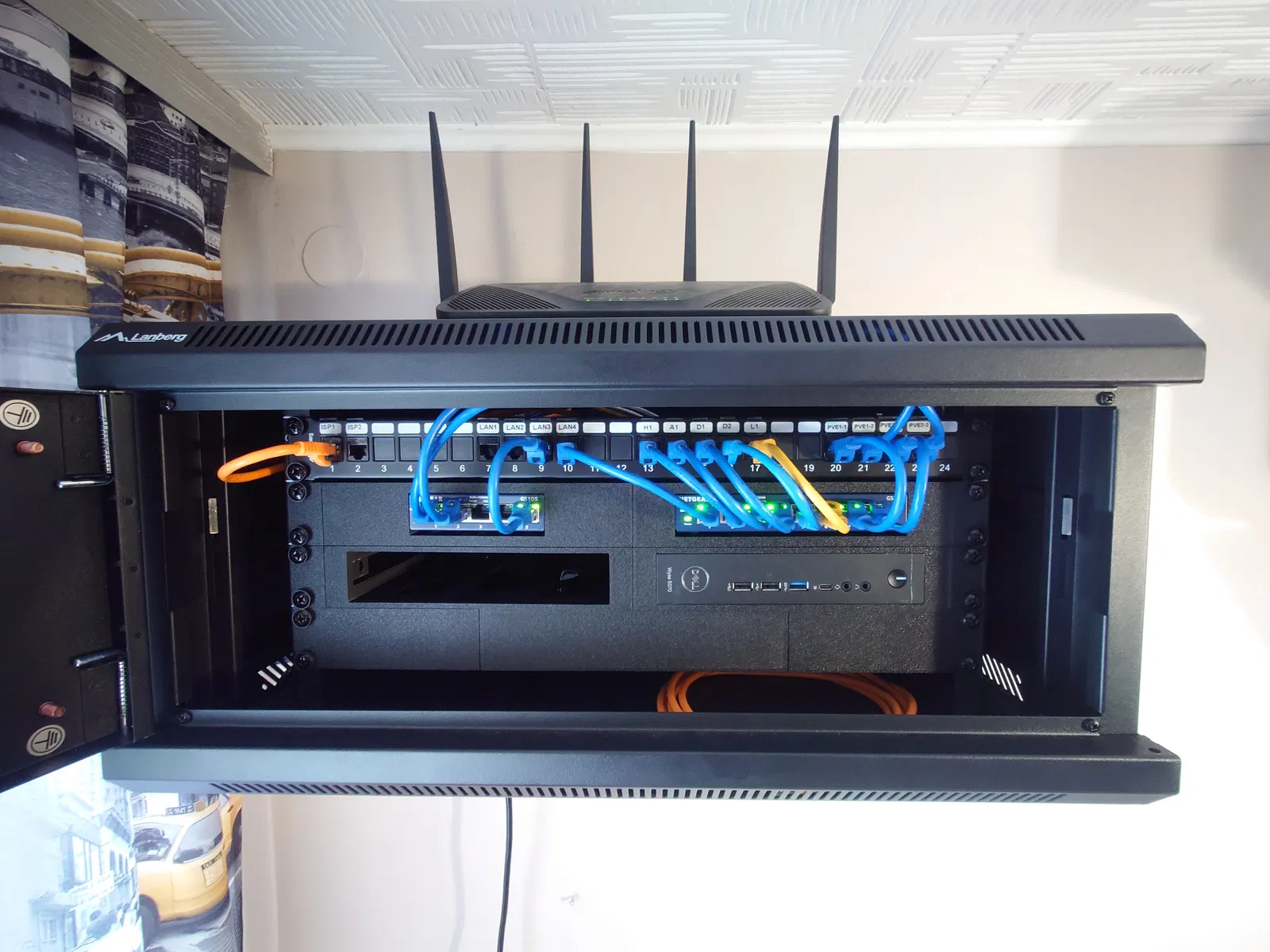

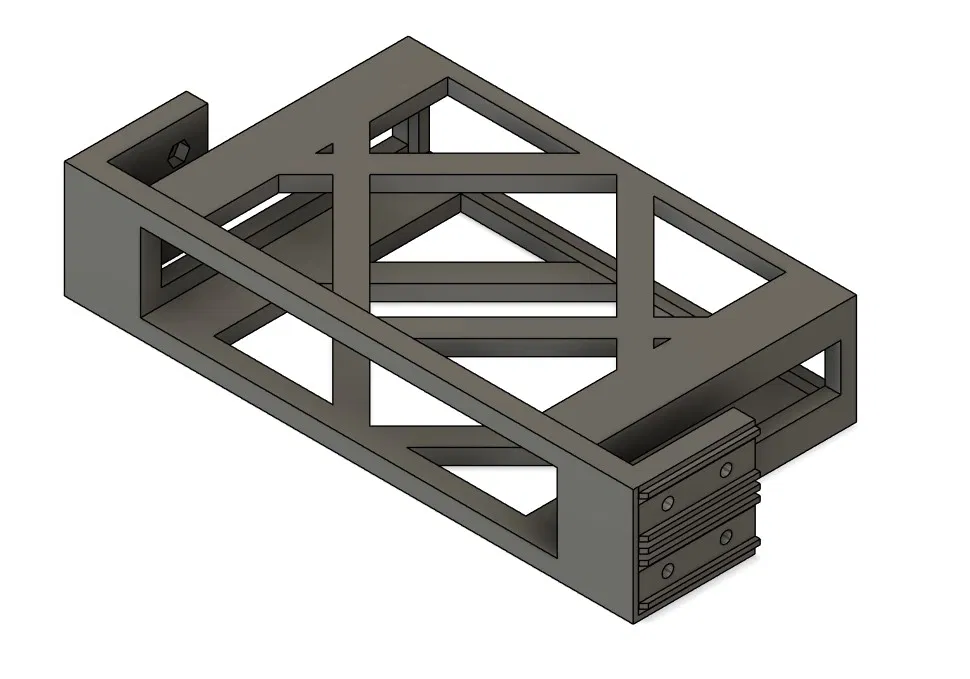

Module holder cho switch Netgear GS108GE.

Thiết lập in đề xuất

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In mặt trước
Support: Không cần nếu đặt đúng orientation

Cần infill cao để tránh bị cong sau khi gắn thiết bị. Mình dùng 20% infill thì với thiết bị nặng nó cong nhẹ.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x ốc lục giác M4x12 (DIN912M4x12-8.8)

Dùng ốc và ê-cu rack tiêu chuẩn để bắt lên rack.

Changelog

• 2024-03-09 - Bản phát hành đầu tiên
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
