Lúc mình quyết định ráp HomeLab Rack, mình muốn mỗi thiết bị có một khay/giá đỡ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh kiểu xếp chồng cả đống kệ. Tiếc là mình không tìm được giải pháp nào thật sự ổn, nên mình tự thiết kế một hệ modular cho phép cấu hình linh hoạt.

Hệ thống ESRack gồm các thành phần:

• Mounting Brackets - dùng để lắp cụm vào rack, có 3 kích cỡ:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module chứa được 1 thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module đều được thiết kế với khe hở rất nhỏ, nên khi lắp một số thiết bị có thể phải ấn mạnh mới vô.
Trước khi bắt đầu in cả hệ thống, hãy in thử để kiểm tra là bạn có thể nối các module với nhau.

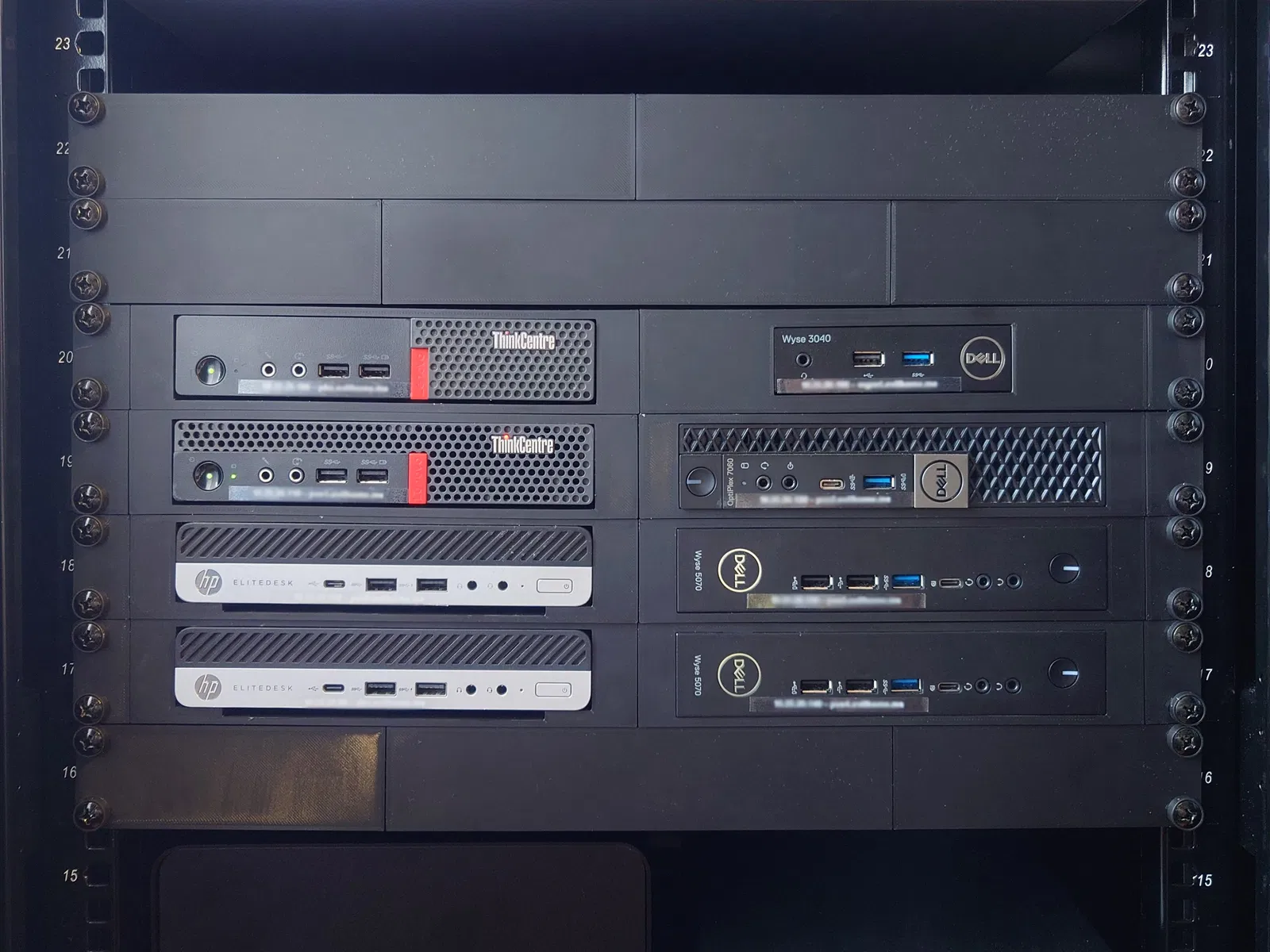

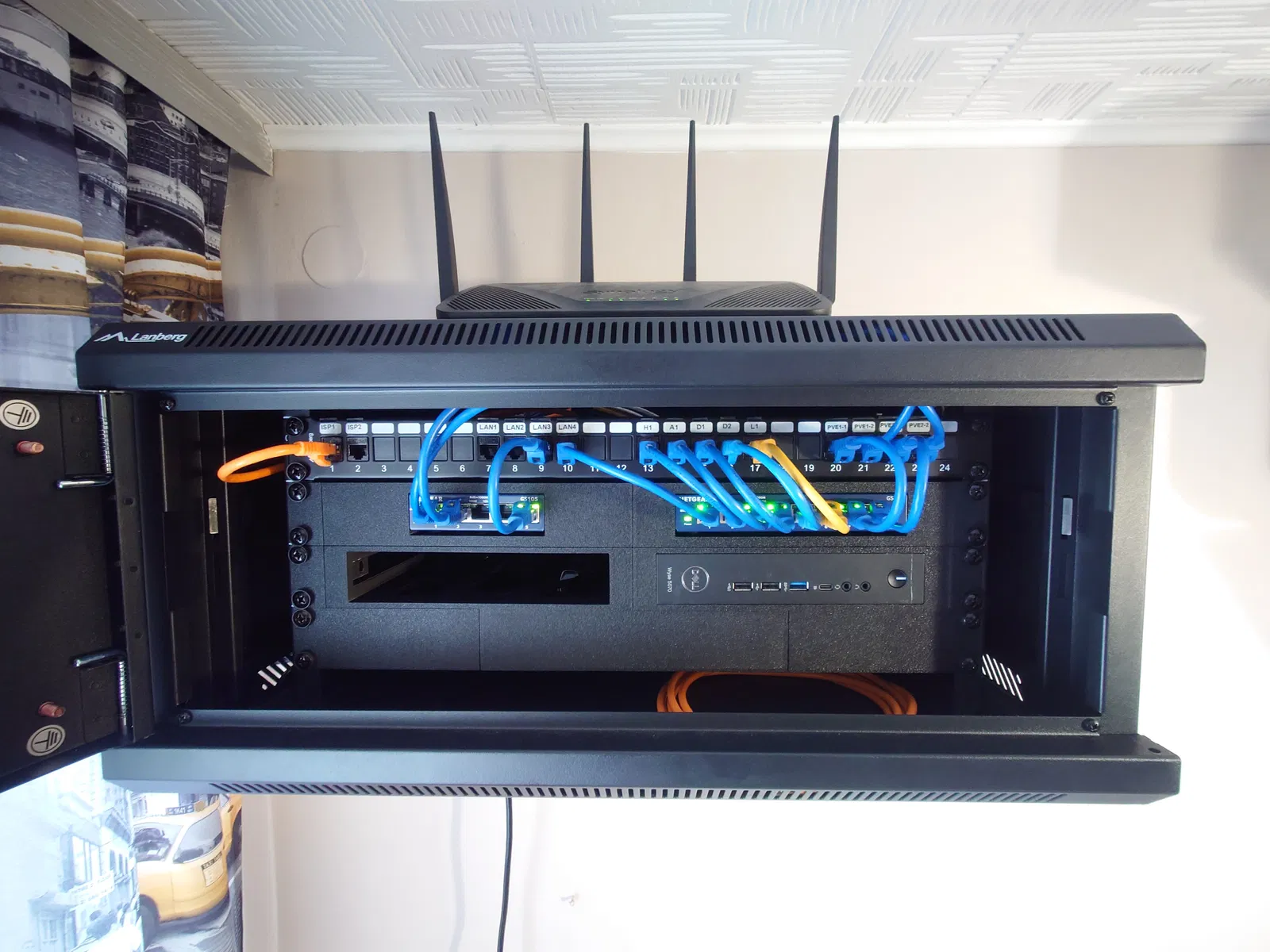

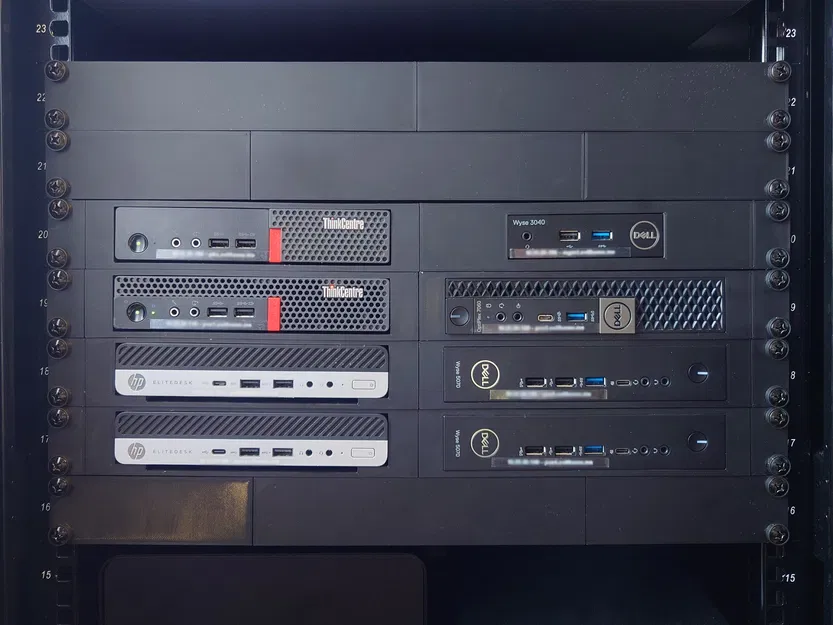

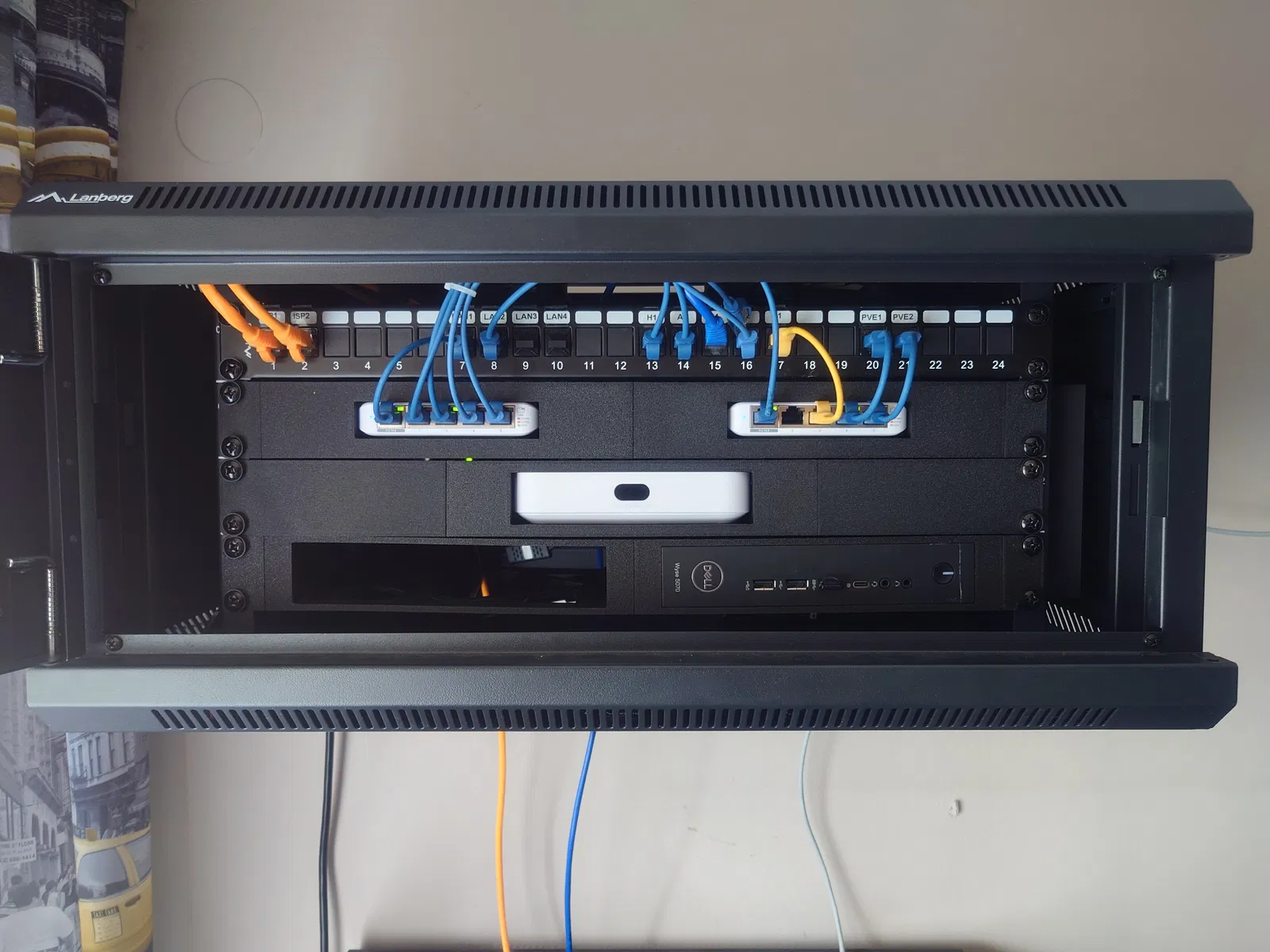

Mình xin lỗi vì không có ảnh chi tiết từng món sau khi in nhưng trước khi lắp. Lý do là mình quyết định đăng dự án này sau khi đã lắp hoàn chỉnh các rack rồi.

Tất cả các phần của hệ ESRack có thể tìm tại đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ và Buy Me A Coffee ;)

Mô tả chi tiết

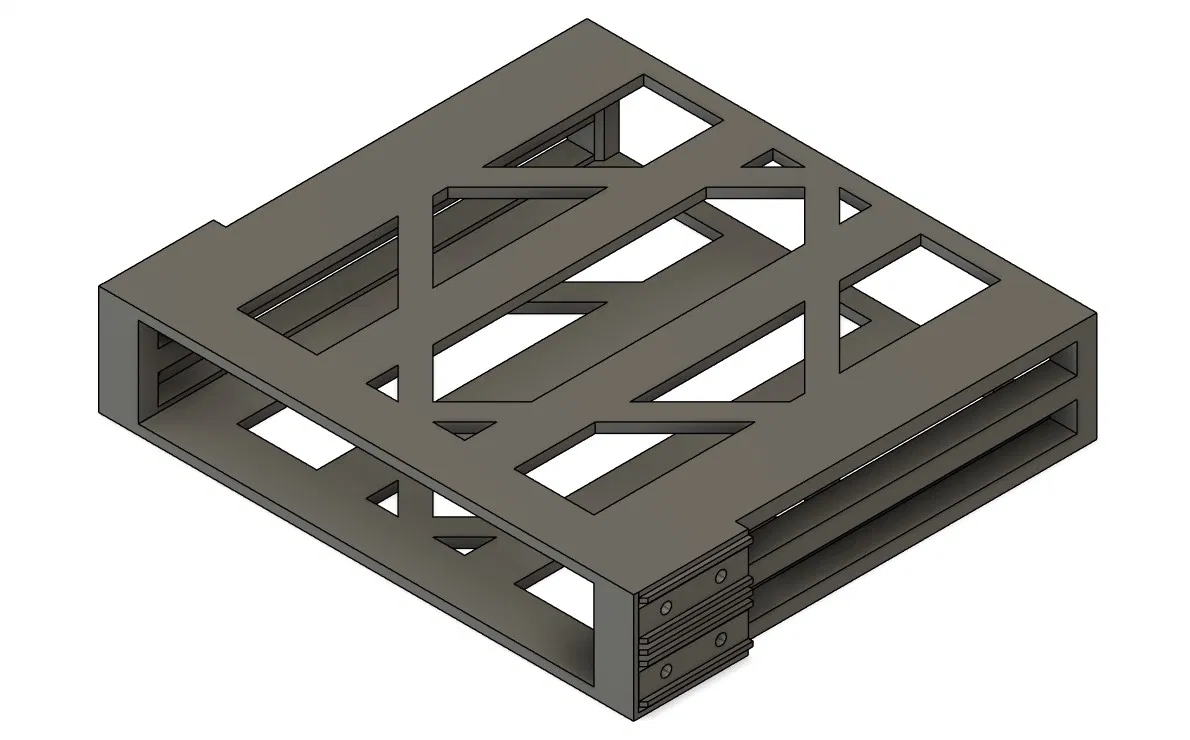

Module holder cho terminal Dell Wyse 5070, và các thiết bị khác có cùng kích thước.

Thiết lập in khuyến nghị

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In trên mặt trước (front surface)
Support: Không cần nếu đặt đúng orientation

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình từng dùng 20% infill, với thiết bị nặng thì nó cong nhẹ.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x ốc lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng ốc và ê-cu rack tiêu chuẩn để bắt lên rack.

Changelog

• 2024-03-09 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
