ESRack - Module - HP EliteDesk 705

Giới thiệu

Lúc mình quyết định ráp HomeLab Rack, mình muốn mỗi thiết bị có một khay/giá giữ riêng, vì mình thích để mọi thứ gọn gàng và không muốn phải xếp một đống kệ. Mà tìm hoài không thấy giải pháp nào ưng ý, nên mình tự thiết kế một hệ modular để có thể tùy biến nhiều cấu hình khác nhau.

Hệ ESRack gồm các thành phần:

• Mounting Brackets - dùng để lắp cụm vào rack, có 3 kích thước:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module giữ được 1 thiết bị

Các cấu hình có thể:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module đều được thiết kế với độ hở rất ít nên khi lắp một số thiết bị có thể phải ấn mạnh để vào đúng vị trí.
Trước khi bắt đầu in cả hệ, hãy in thử để kiểm tra bạn có thể nối các module với nhau không.

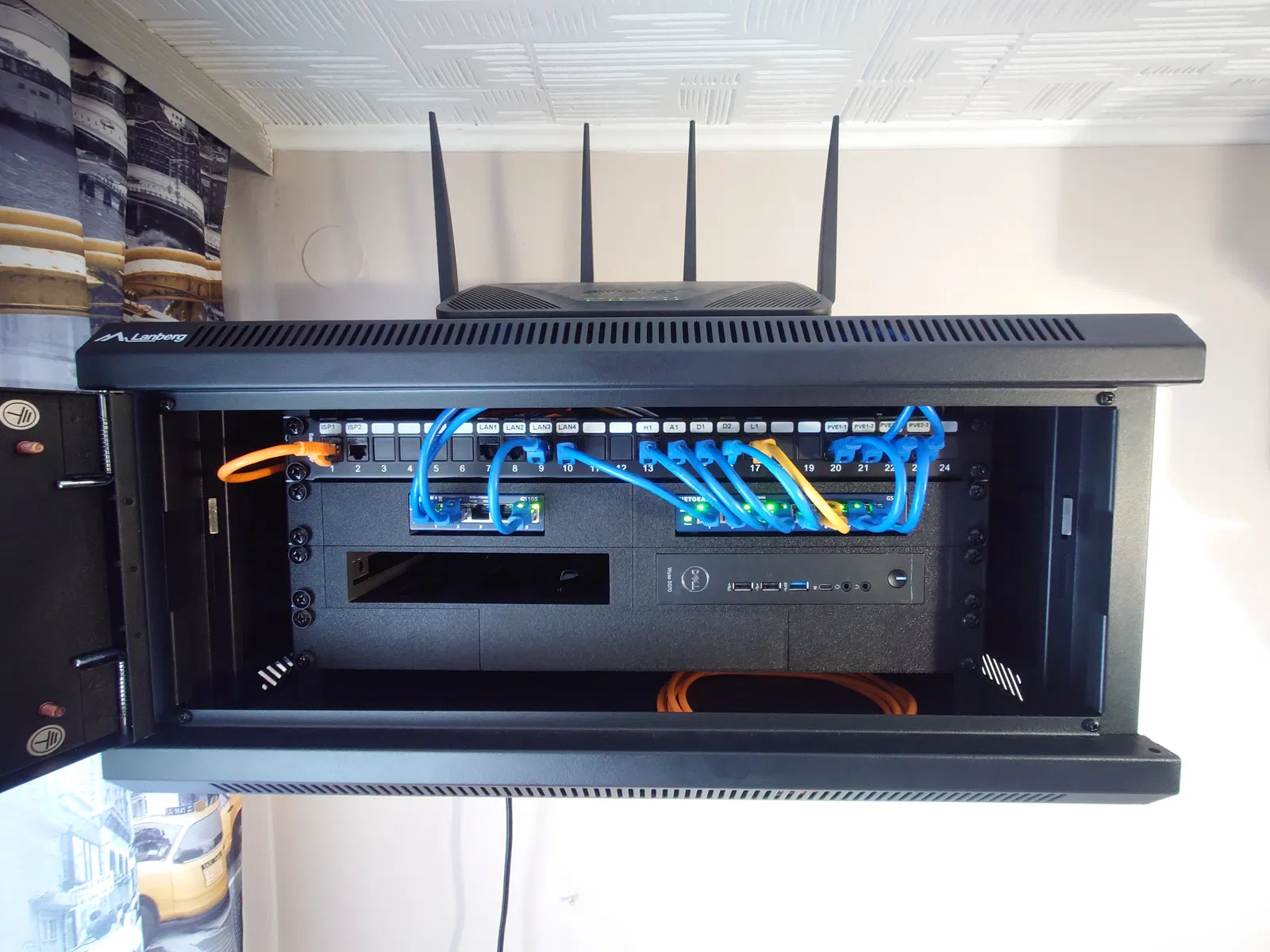

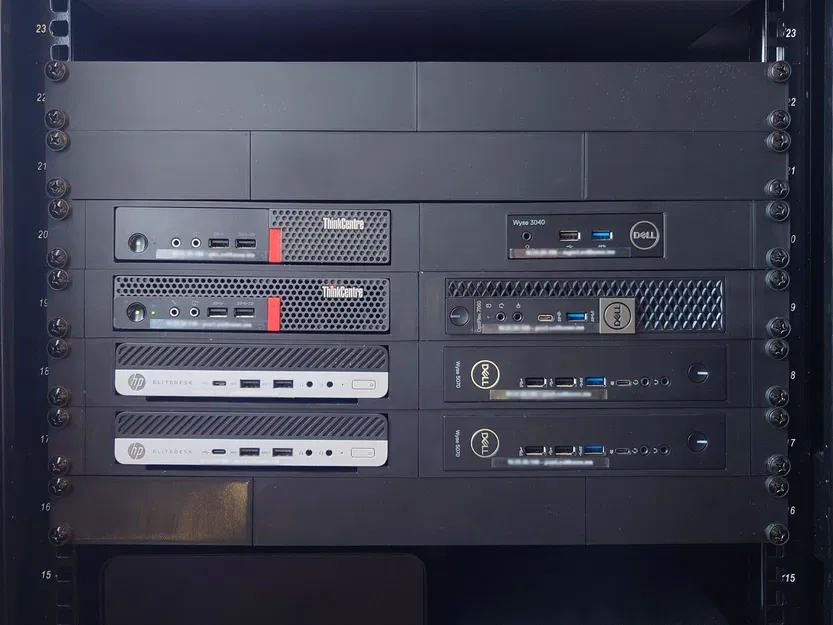

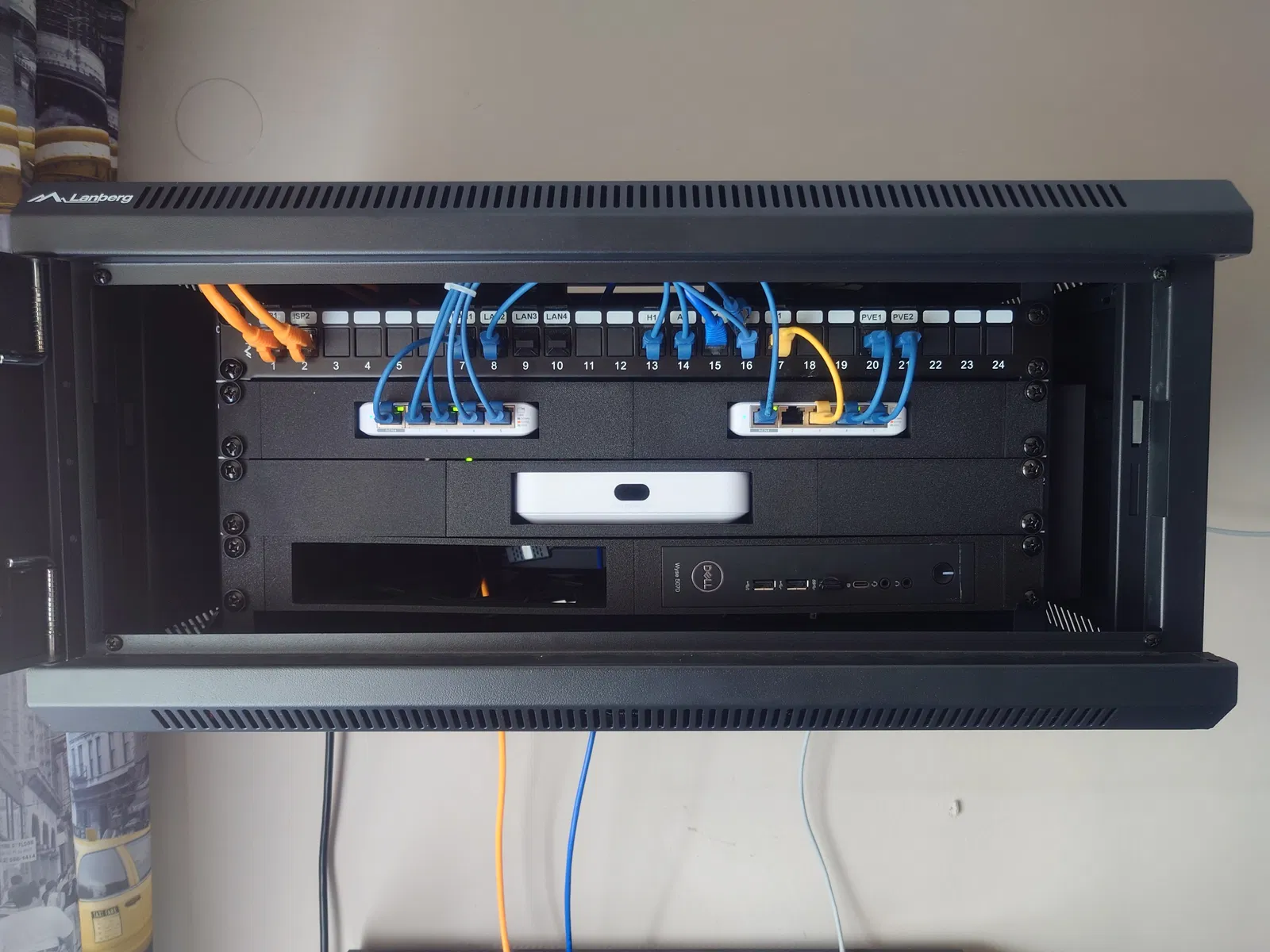

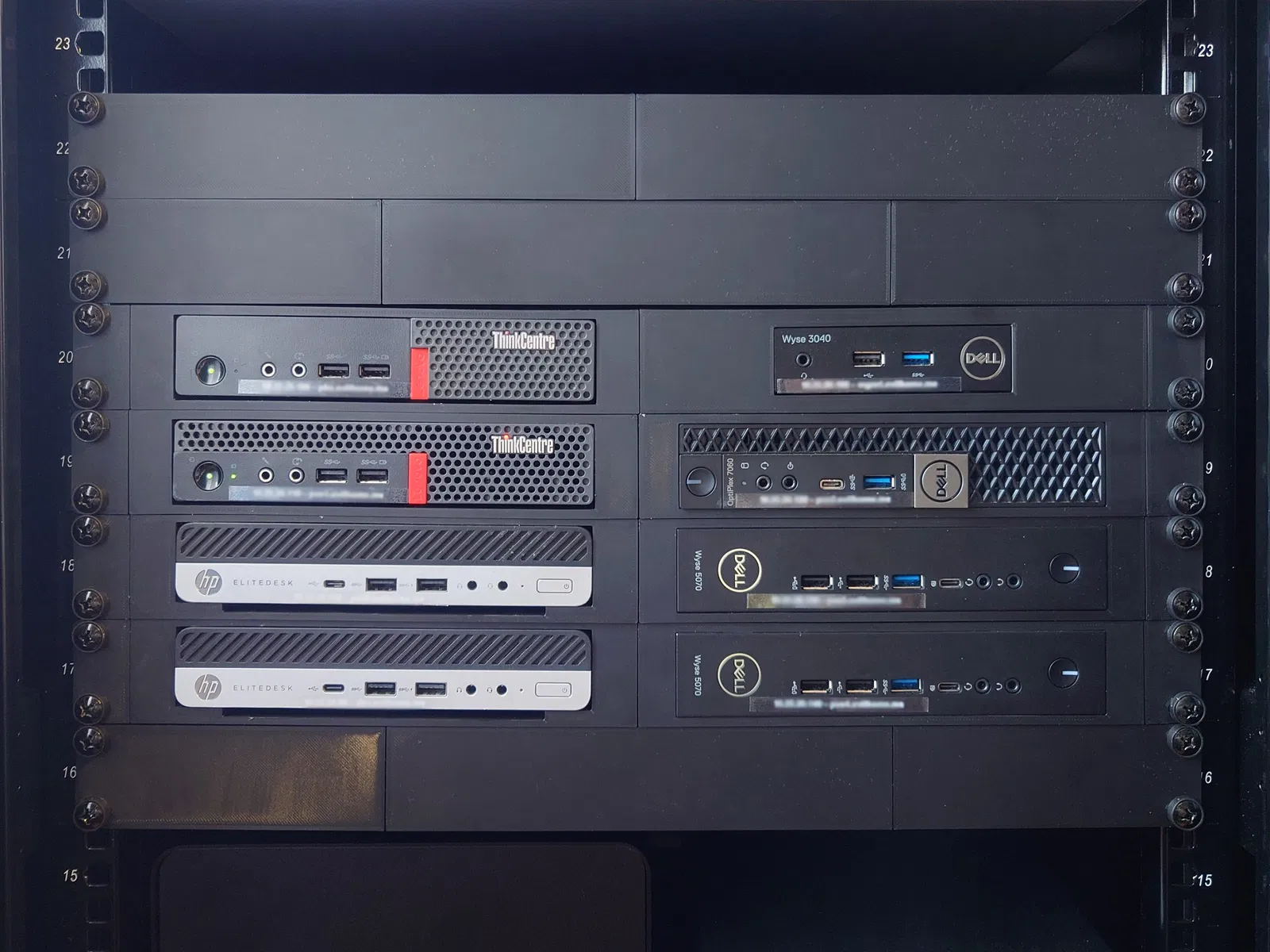

Mình xin lỗi vì không có hình chi tiết các chi tiết sau khi in nhưng trước khi lắp. Do mình quyết định đăng dự án này sau khi đã lắp full các rack xong.

Tất cả các phần của hệ ESRack có thể tìm ở đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ và Buy Me A Coffee ;)

Mô tả chi tiết

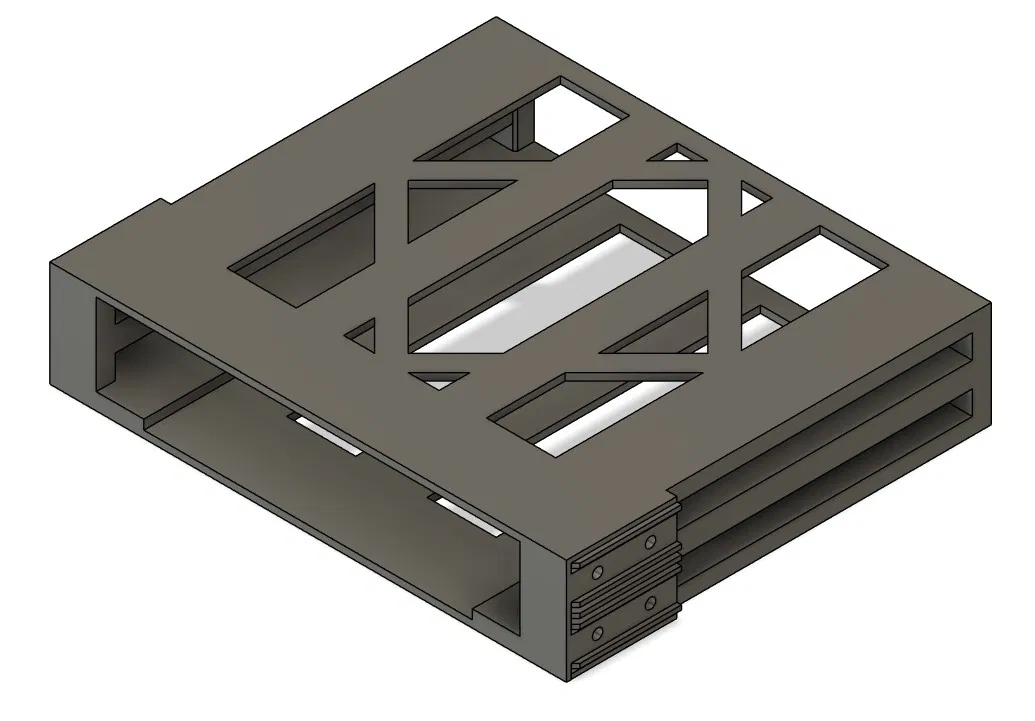

Module holder cho HP EliteDesk/ProDesk 705, 800, và các máy khác có cùng kích thước.
Đây là dòng máy dày và nặng nhất trong các máy mà mình từng thiết kế mount, nên vì vậy có thể sẽ bị cong nhẹ.

Thiết lập in đề xuất

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In trên mặt trước
Support: Không cần nếu đặt đúng orientation

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình dùng 20% infill và với thiết bị nặng thì nó bị cong nhẹ.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x tán M4 (DIN934M4)
- 4x ốc lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng ốc và tán rack tiêu chuẩn để bắt lên rack.

Changelog

• 2024-07-05 - Bản phát hành đầu tiên
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
