ESRack - Module - Lenovo ThinkCentre M710q

Giới thiệu

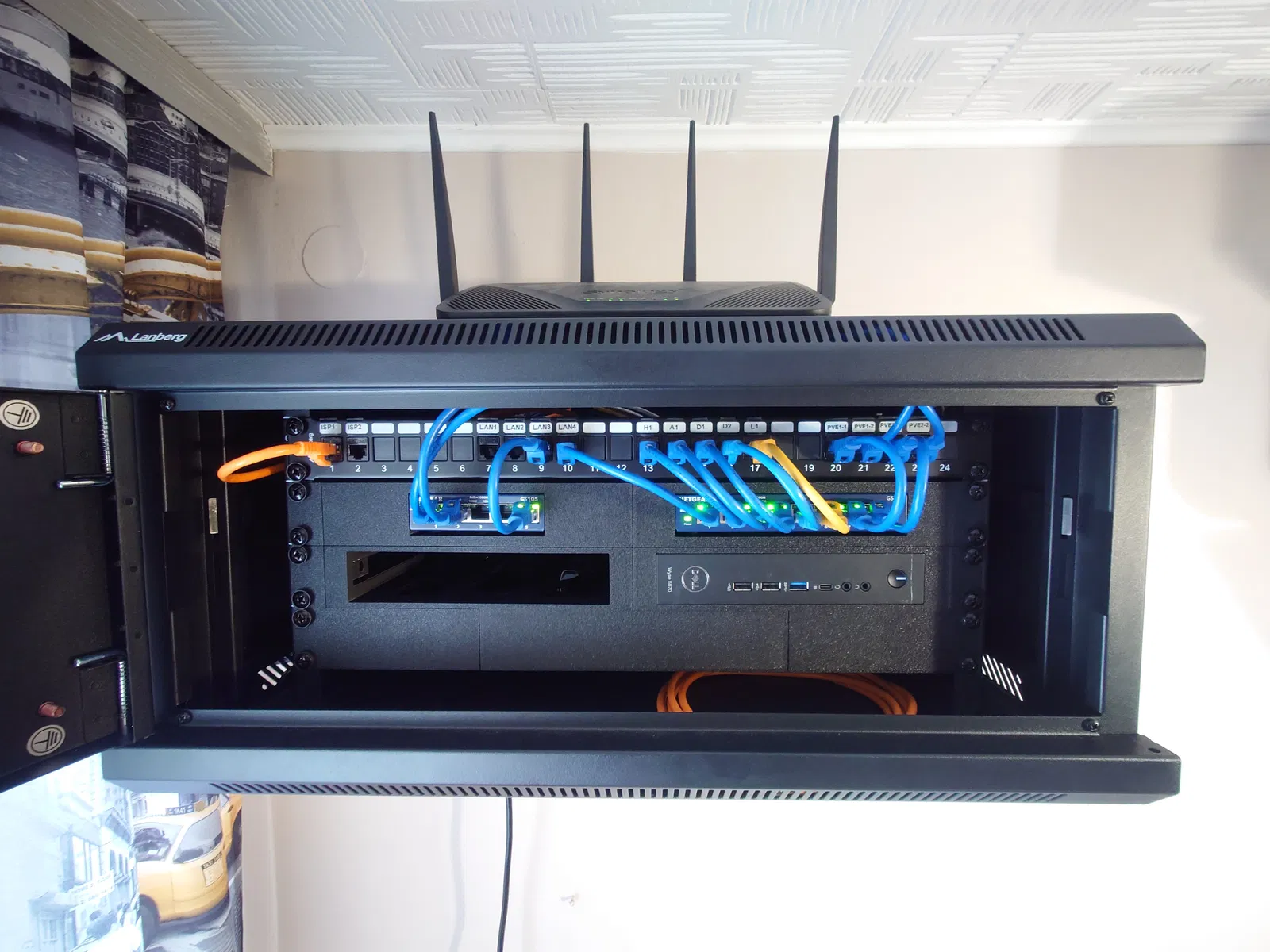

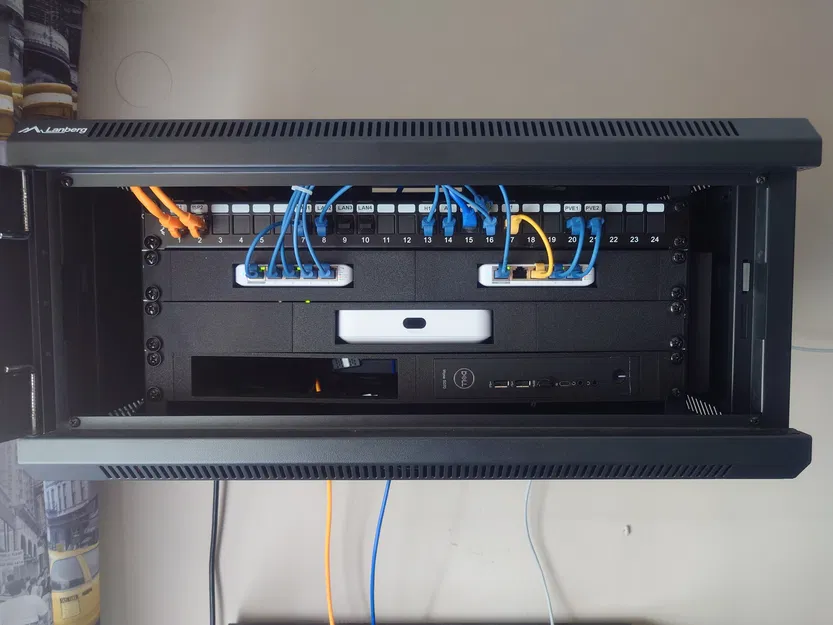

Khi mình quyết định lắp ráp HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh tình trạng chất một đống kệ. Tiếc là mình không tìm được giải pháp nào thật sự ổn, nên mình quyết định tự thiết kế một giải pháp dạng modular để có thể tùy biến nhiều kiểu cấu hình.

Hệ ESRack gồm các thành phần:

• Mounting Brackets - dùng để lắp thiết bị vào rack, có 3 kích thước:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module chứa được 1 thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Tấm mặt trước trống / Blank Front Plate)

Tất cả module được thiết kế với độ hở (clearance) rất nhỏ nên khi lắp một số thiết bị có thể phải ấn mạnh để đẩy vào.
Trước khi bắt đầu in cả hệ, hãy in thử để kiểm tra là bạn có thể ghép các module lại với nhau.

Mình xin lỗi vì không có hình chi tiết các bộ phận sau khi in mà trước khi lắp. Lý do là mình quyết định đăng dự án này sau khi đã lắp ráp xong toàn bộ rack.

Tất cả phần của hệ ESRack có thể xem tại đây.

Nếu bạn thấy đồ mình làm ổn thì có thể ủng hộ mình qua Buy Me A Coffee ;)

Mô tả chi tiết

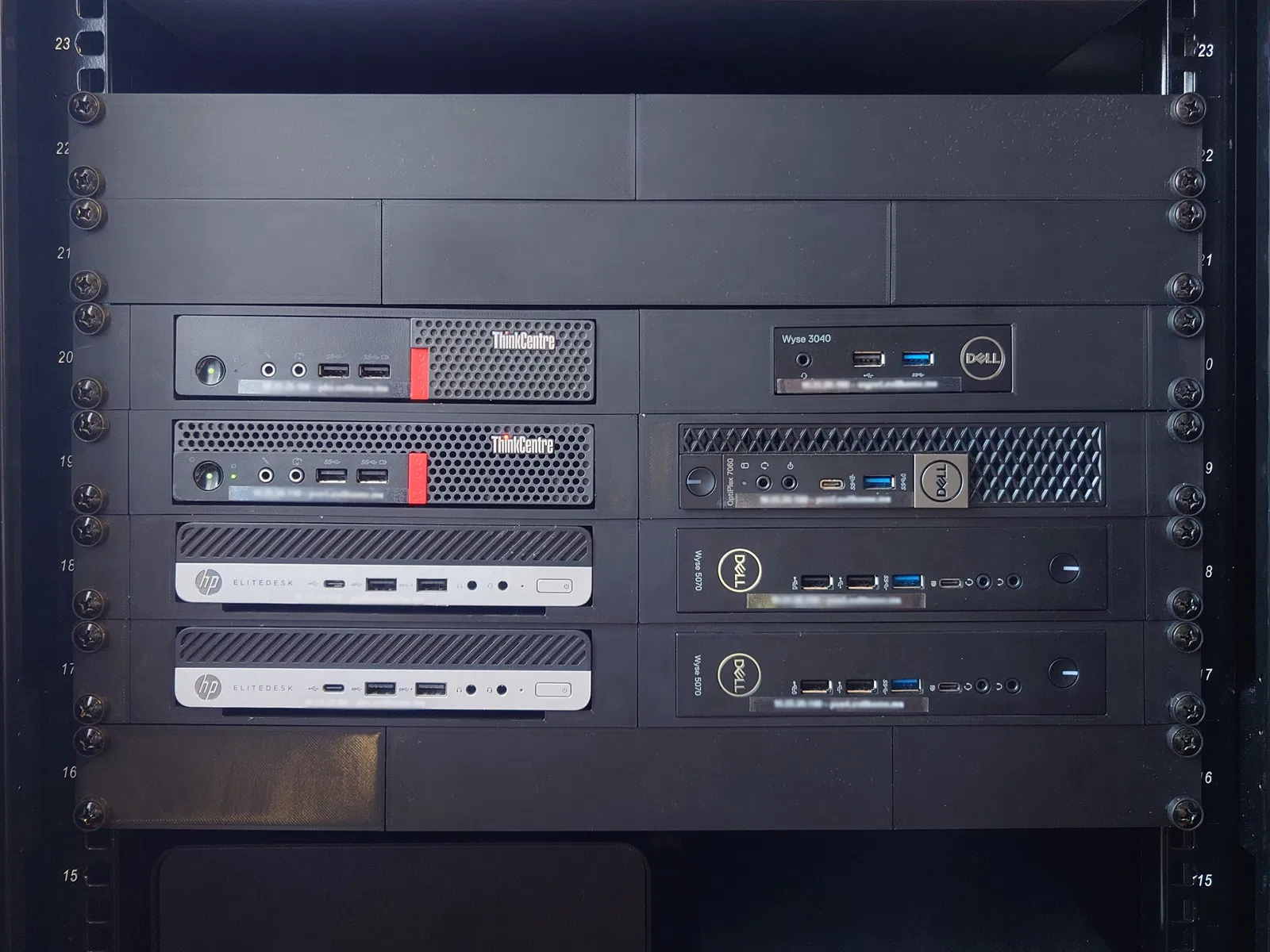

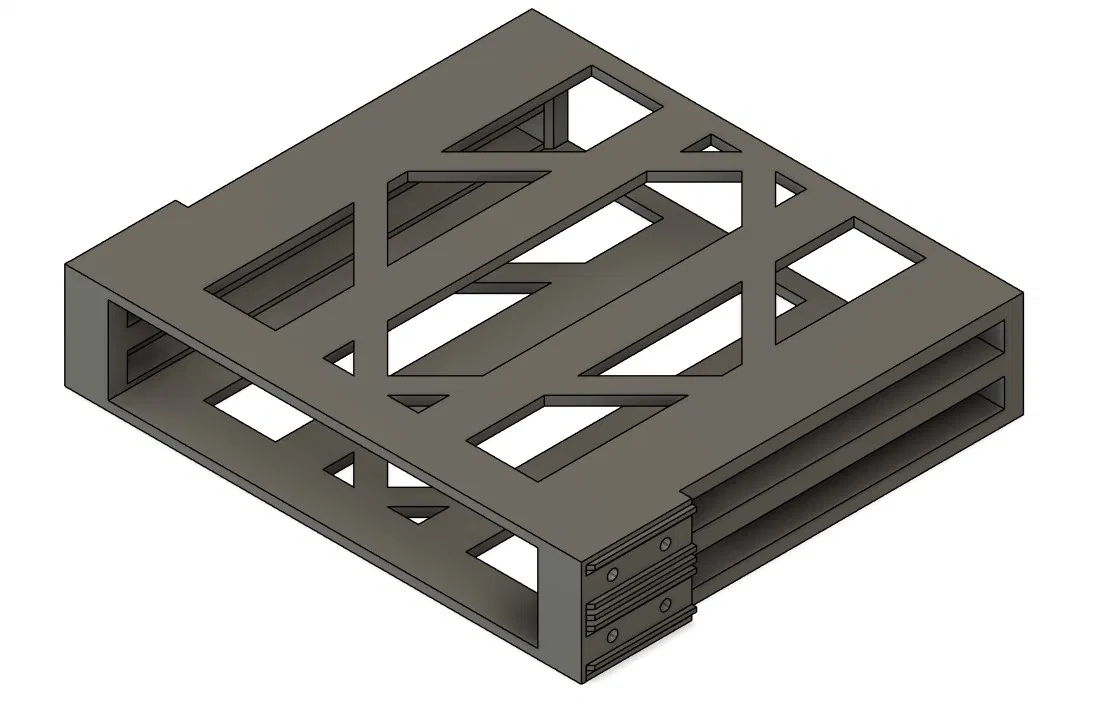

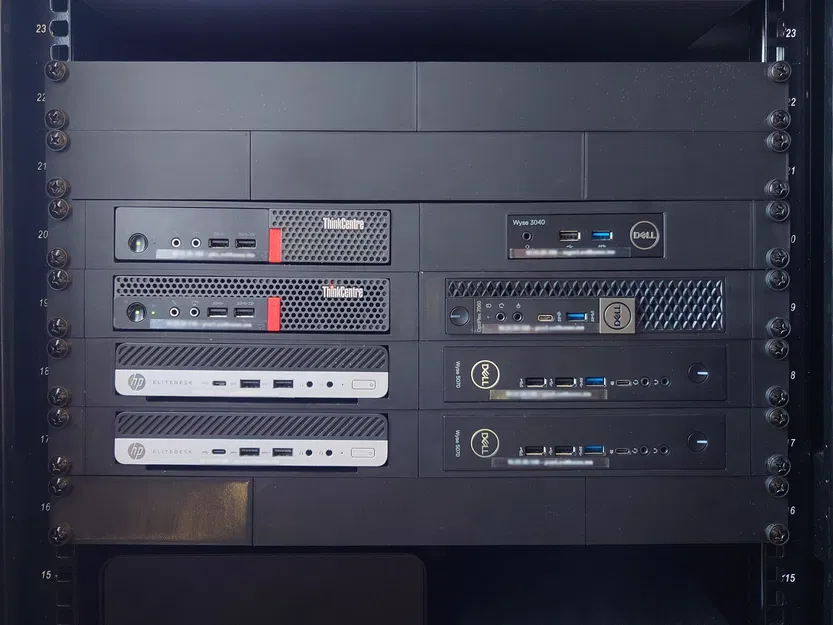

Module holder cho Lenovo ThinkCentre M625q, M710q, M715q, M720q, M920x và các thiết bị khác có cùng kích thước.

Thiết lập in khuyến nghị

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Orientation: In trên mặt trước
Support: Không cần nếu đặt đúng orientation

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình dùng 20% infill thì với thiết bị nặng nó bị cong nhẹ.

Lắp ráp

Để nối từng module riêng lẻ lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x ốc lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng ốc và tán tiêu chuẩn của rack để bắt lên rack.

Changelog

• 2024-07-05 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
