BeamCase - Side Radiator Bracket V1 (Giá đỡ radiator hông)

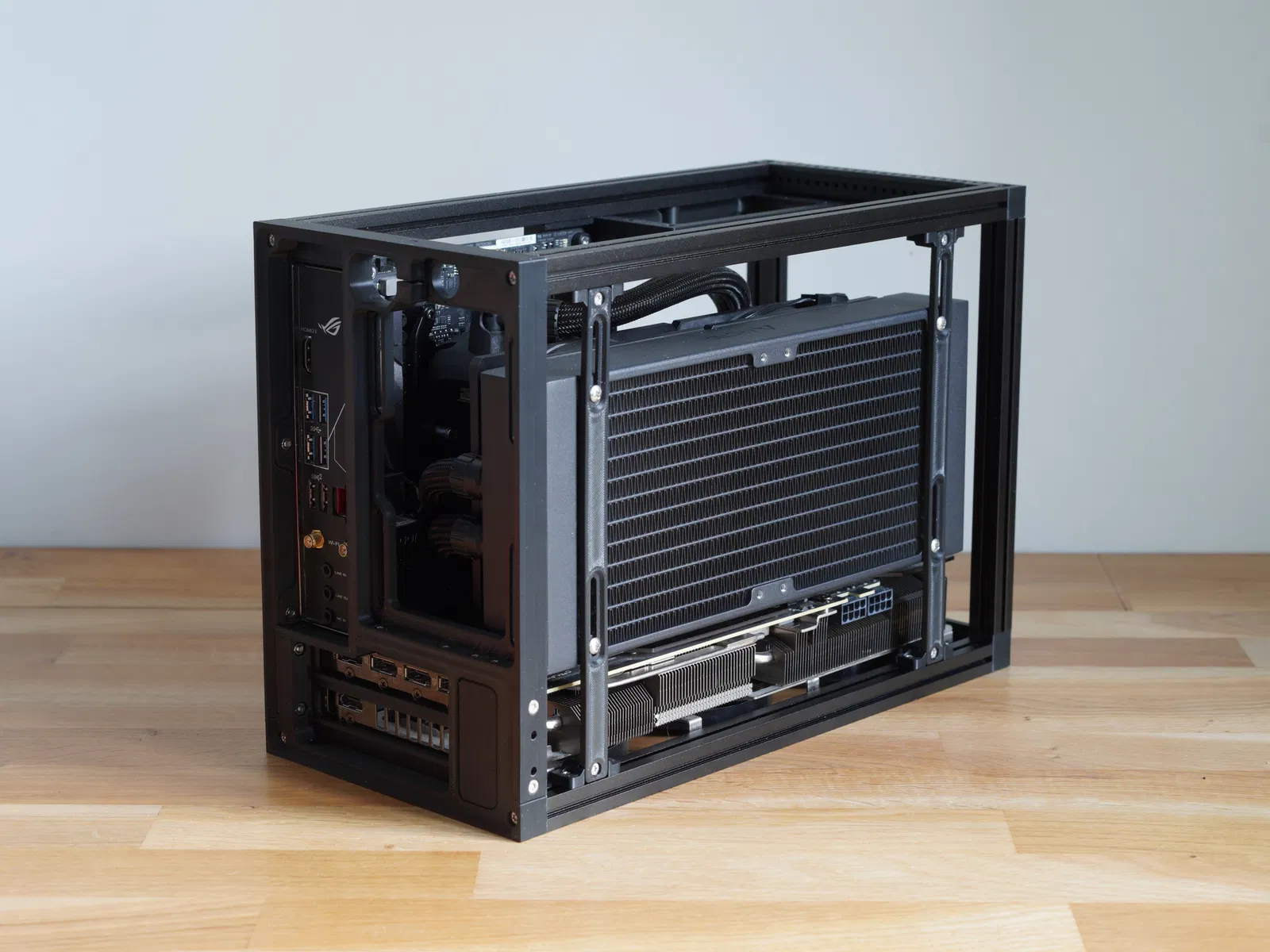

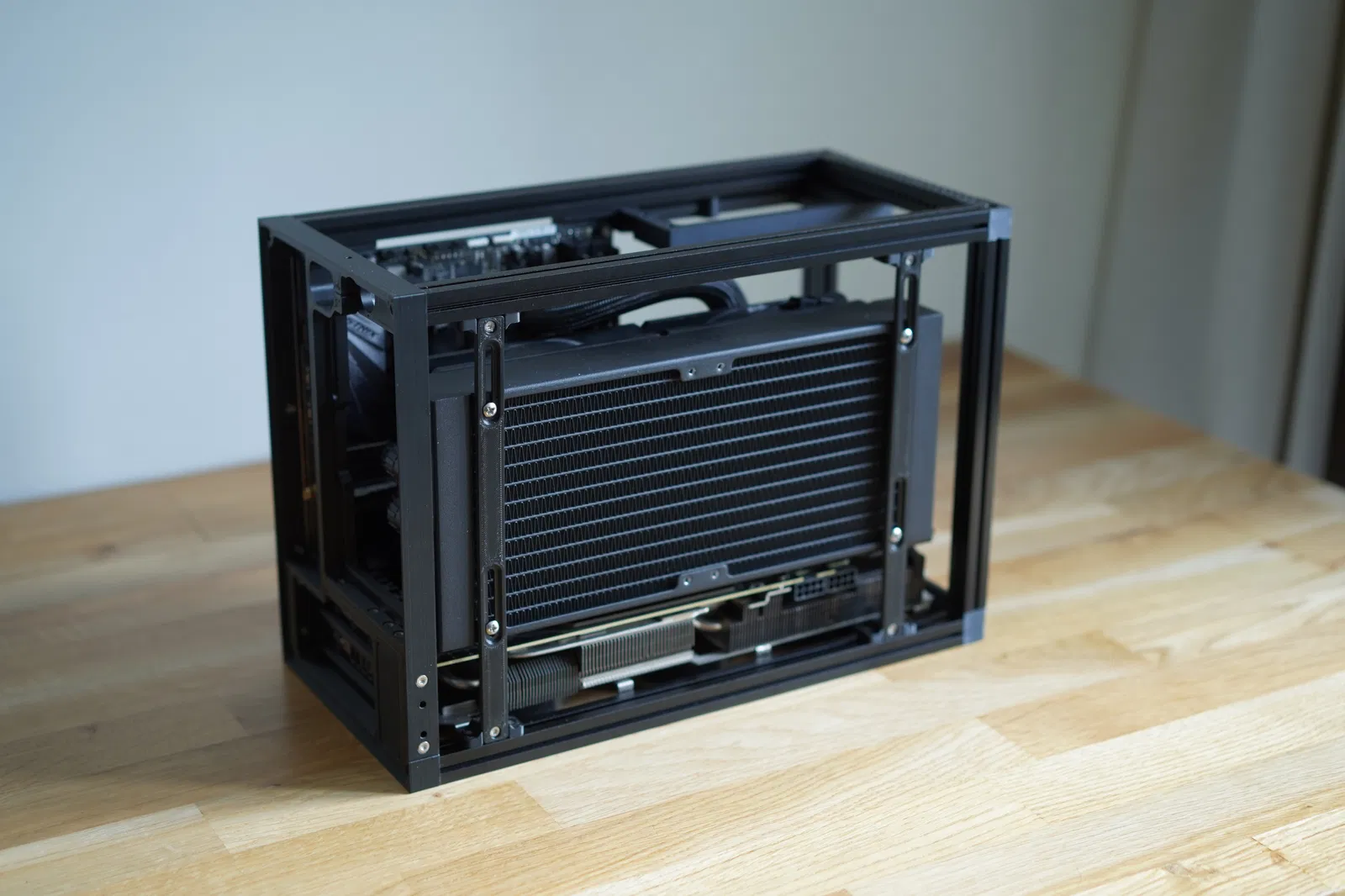

Bracket này được làm ra để gắn radiator vào hông BeamCase của bạn, có phiên bản cho BeamCase SFF, m(ATX) và Sandwich.

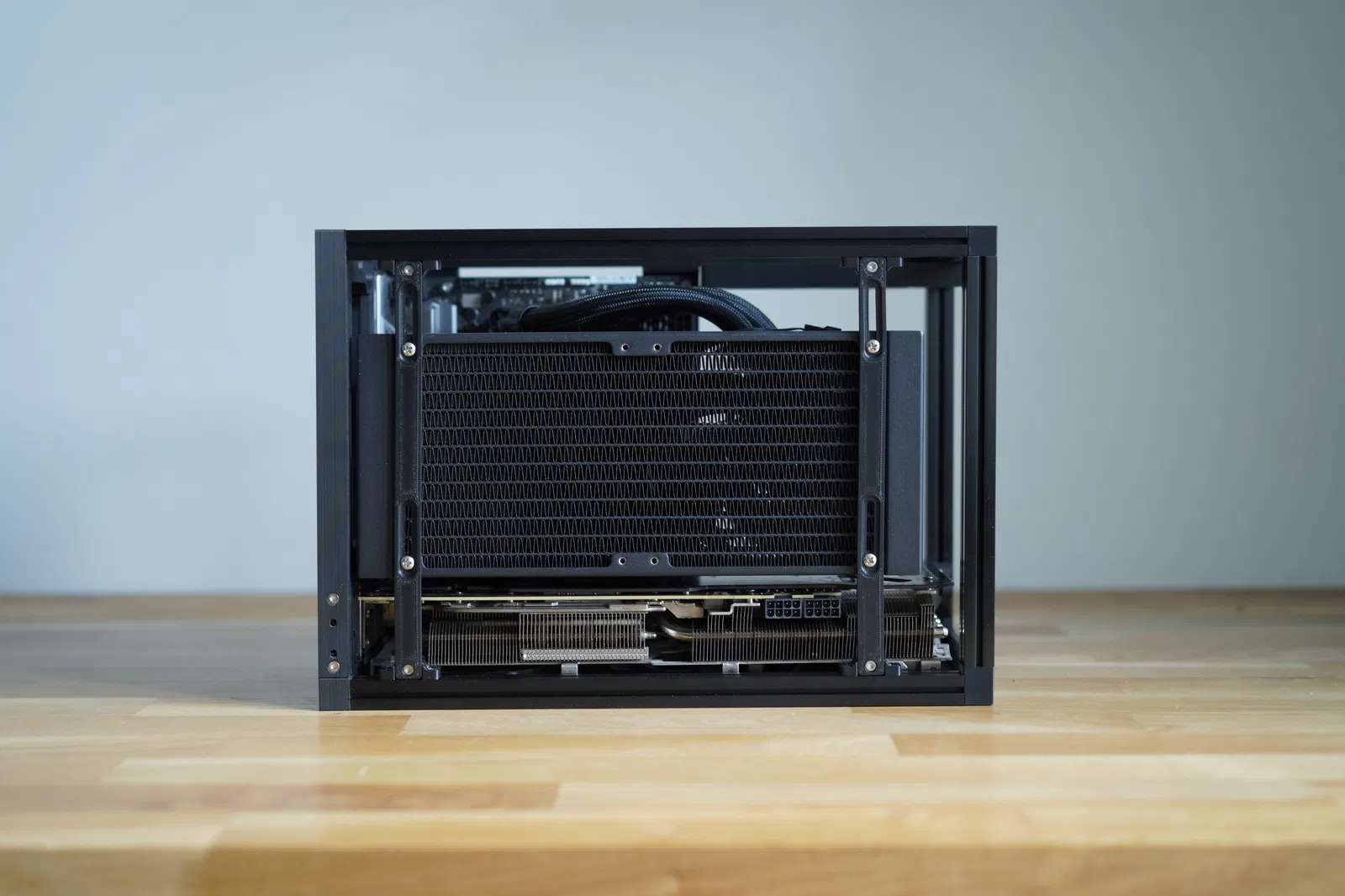

Đây là một bracket đơn giản nhưng rất linh hoạt vì radiator có thể chỉnh lên/xuống và tiến/lùi. Có thể dùng để gắn radiator 120mm, 240mm, 140mm và 280mm.

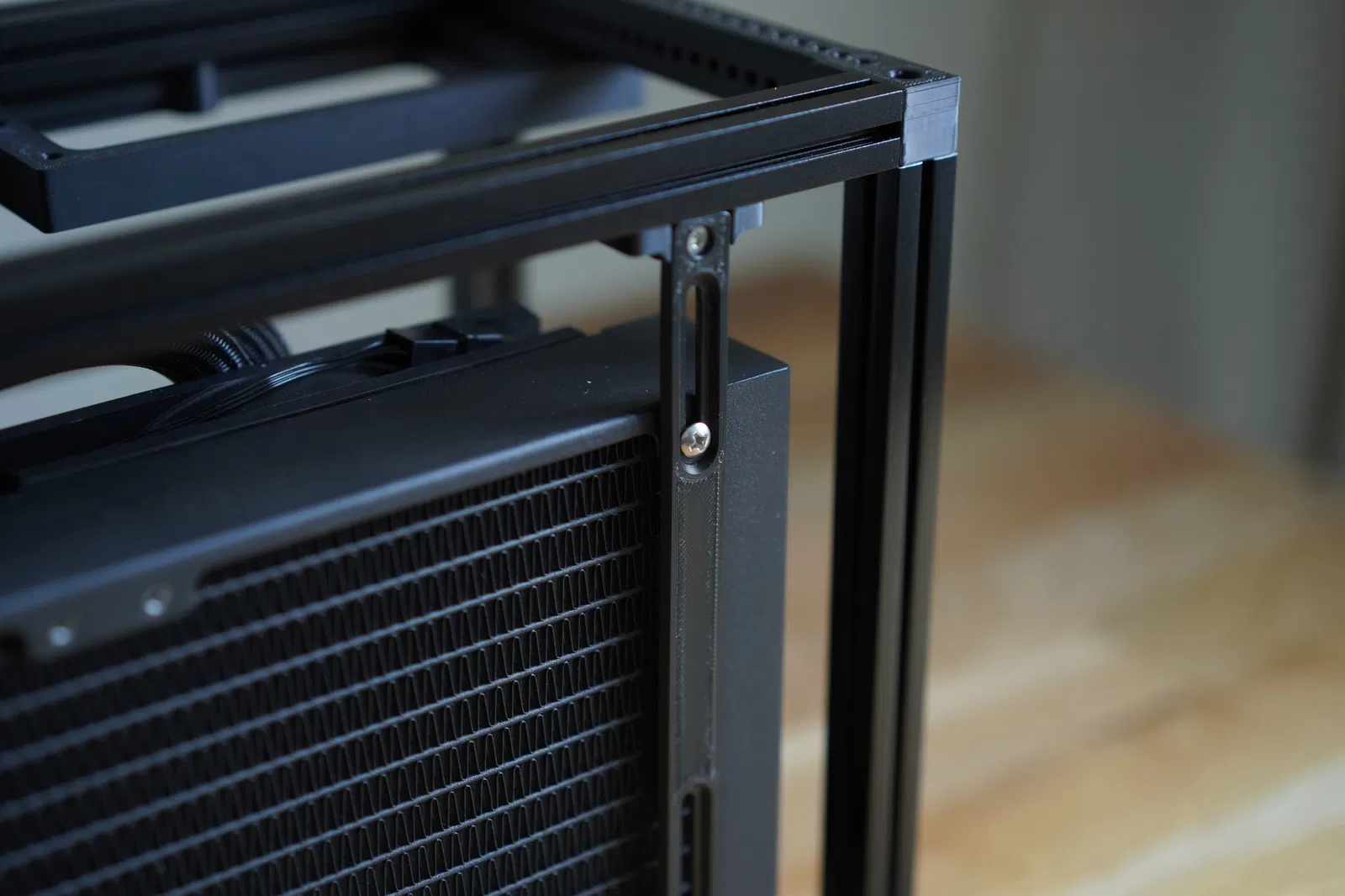

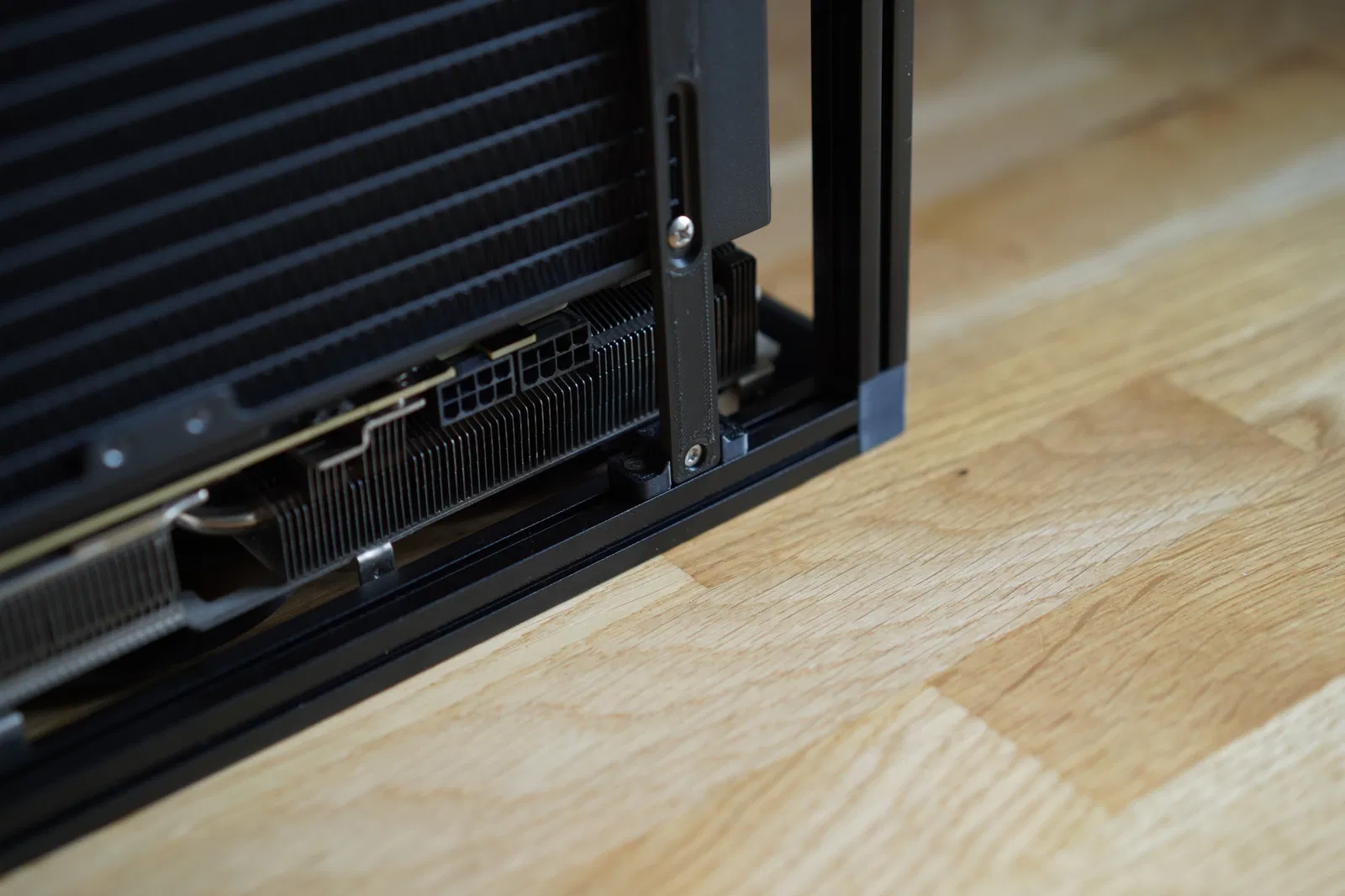

Bốn frame bracket sẽ được cố định vào frame bằng đai ốc và ốc vít, sau đó radiator bracket (chọn đúng loại cho case của bạn) sẽ được bắt ốc vào radiator trước, rồi đặt lên các frame bracket và bắt ốc vào đó. (ốc sẽ bắt trực tiếp vào nhựa)

Ốc vít và đai ốc:

• 12x ốc M3x8mm đầu chìm (countersunk)
• các loại ốc đang dùng với radiator hoặc fan của bạn.
• 8x đai ốc M3 thường (và tuỳ chọn đai ốc vuông mỏng M3 theo DIN 562 dùng kèm với các nut-positioners)

Hướng dẫn in:

Lý tưởng nhất là in mẫu này bằng filament cứng và chịu nhiệt tốt hơn như PETg hoặc ABS. Để bracket hoạt động chuẩn, cần in chính xác, nên bù co rút (shrinkage). Bản in này cũng như mọi phần BeamCase khác không cần support.

Mình bù co rút của ABS bằng cách scale model lên 100.5% (Bambu Lab P1S và Sunlu ABS), nhưng còn tuỳ filament, máy in và tốc độ in.
