BeamCase - Định vị đai ốc

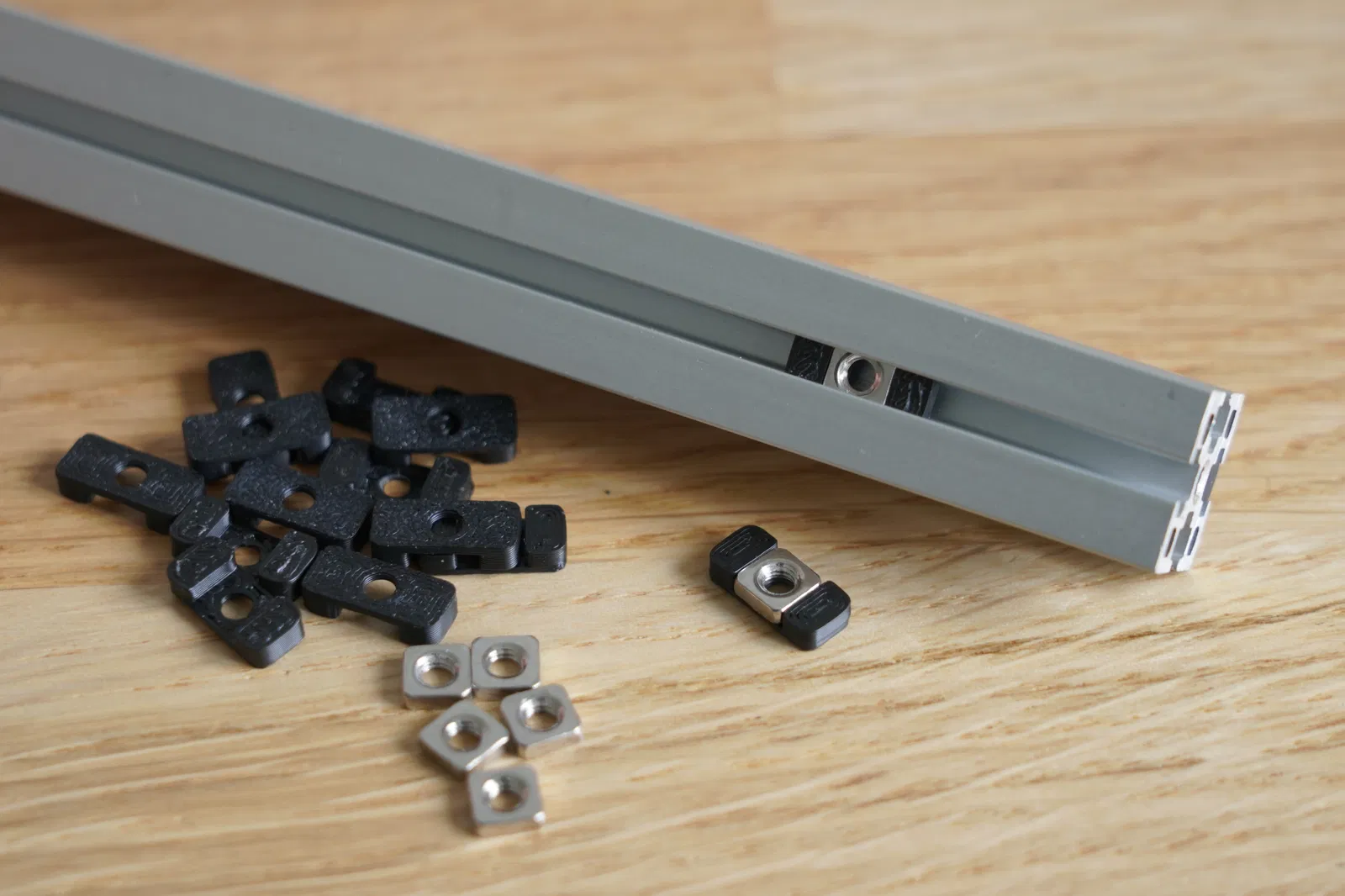

Cái định vị ốc này giữ cho các loại đai ốc vuông (DIN 562) ở đúng vị trí, không bị trượt trong thanh nhôm Makerbeam XL.

Khi lắp đặt các loại bracket và các bộ phận khác vào BeamCase của bạn (hoặc các dự án khác sử dụng thanh nhôm Makerbeam XL), việc giữ cho đai ốc không bị trượt sẽ giúp mọi thứ dễ dàng hơn rất nhiều. Đó là lý do tôi phát triển bộ phận in 3D nhỏ bé này – cái định vị ốc.

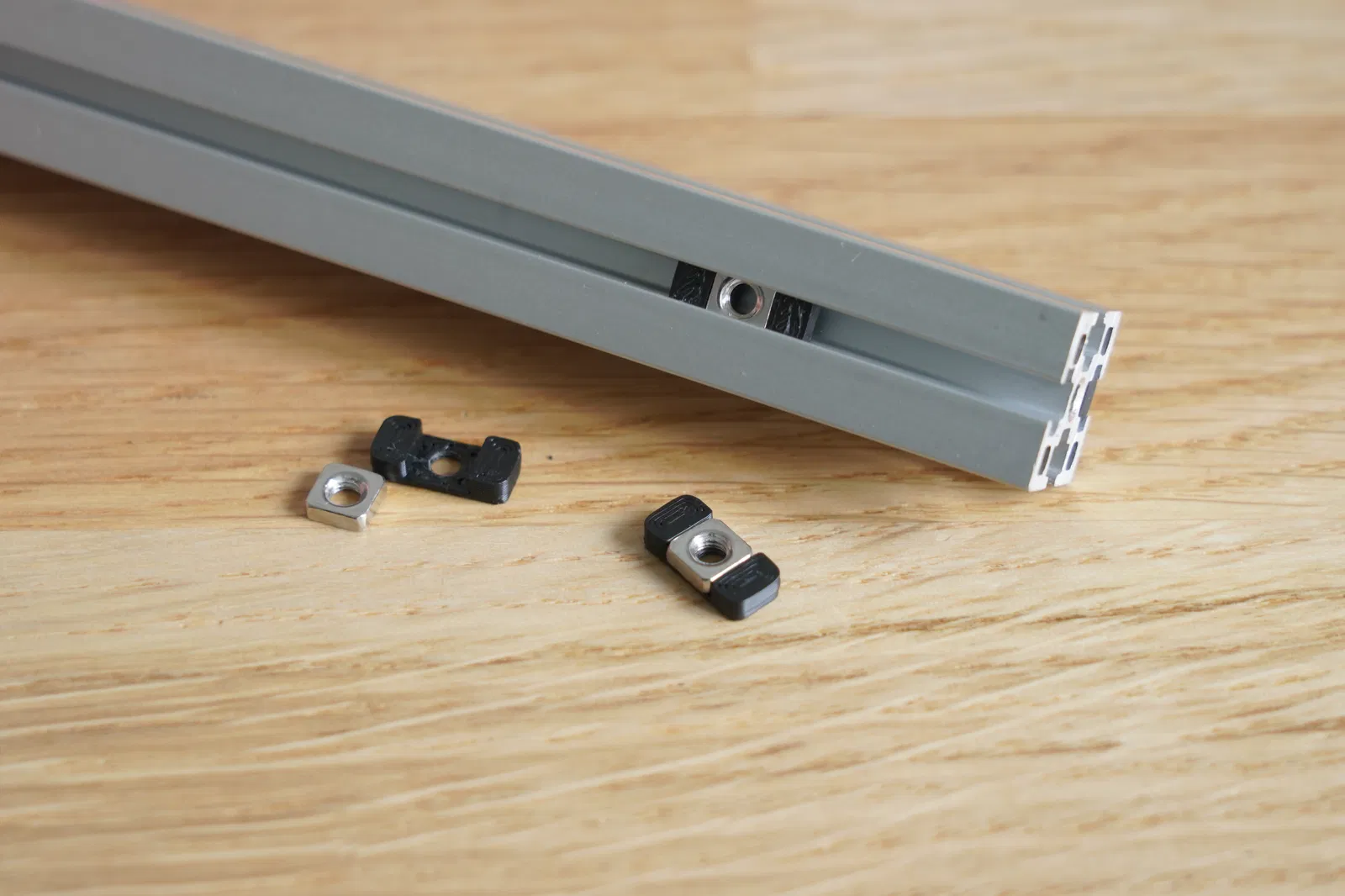

Phần nhựa này ôm vừa một con ốc vuông M3 mỏng (DIN 562) và có độ ma sát khít với thanh nhôm, giúp con ốc không bị trượt xung quanh.

Phần cứng cần thiết:

Đai ốc: ốc vuông M3 DIN 562 (dày 1.7-1.8mm) (Tôi ở Đức và mua chúng ở đây)

Hướng dẫn in:

Để có độ ma sát tốt, bạn có thể cần thử nghiệm điều chỉnh tỉ lệ một chút, vì dung sai rất sít sao và mỗi máy in lại có sự khác biệt nhỏ.

TUYỆT ĐỐI KHÔNG in mô hình này bằng PLA, vì nó bị biến dạng dưới tải trọng không đổi, sẽ làm mất độ ma sát. Thay vào đó, hãy sử dụng các vật liệu như PETg hoặc ABS. Lý tưởng nhất là bù trừ cho sự co ngót.

Tôi đã điều chỉnh cho sự co ngót của ABS bằng cách tăng tỉ lệ mô hình lên 100.5% (sử dụng máy Bambu Lab P1S và ABS Sunlu), nhưng điều này còn tùy thuộc vào loại filament, máy in và tốc độ in. (Bạn có thể tải tệp in cho sự kết hợp này tại đây)

Tùy chọn thay thế:

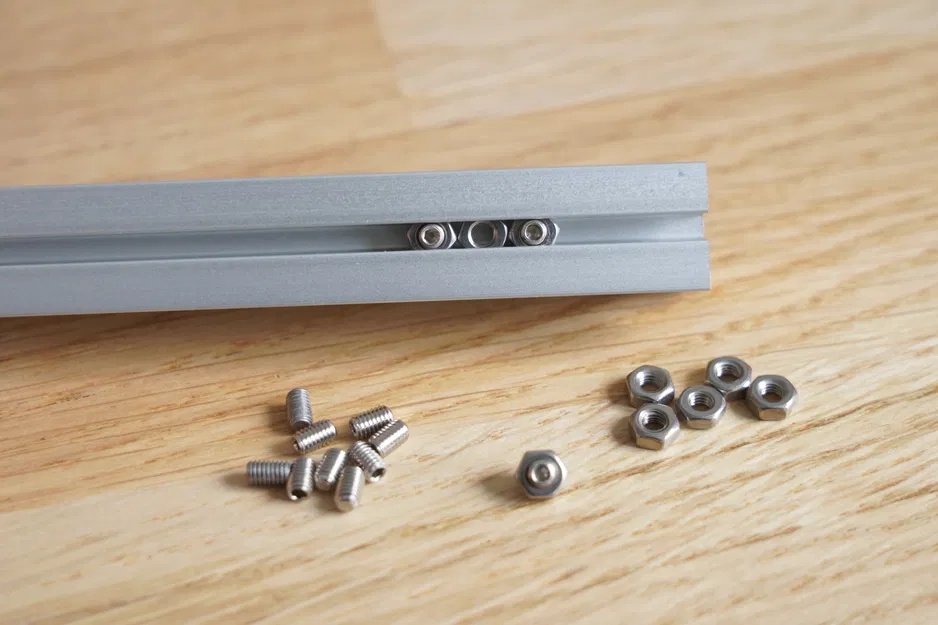

Nếu bạn không có sẵn loại ốc vuông chuyên dụng, bạn có thể sử dụng ốc M3 thông thường và các con vít nhỏ dài 5mm. Bằng cách này, bạn có thể cố định một con ốc bằng vít nhỏ ở phía trước và phía sau con ốc bạn muốn giữ cố định. Cách thực hiện được minh họa trong hình cuối cùng.
