Insert lưu trữ Gridfinity hốc bên cho Prusa Core One (Base 5×1.5, gắn nam châm)

Đây là một Gridfinity storage insert cho hốc bên hông được thiết kế riêng cho Prusa Core One.

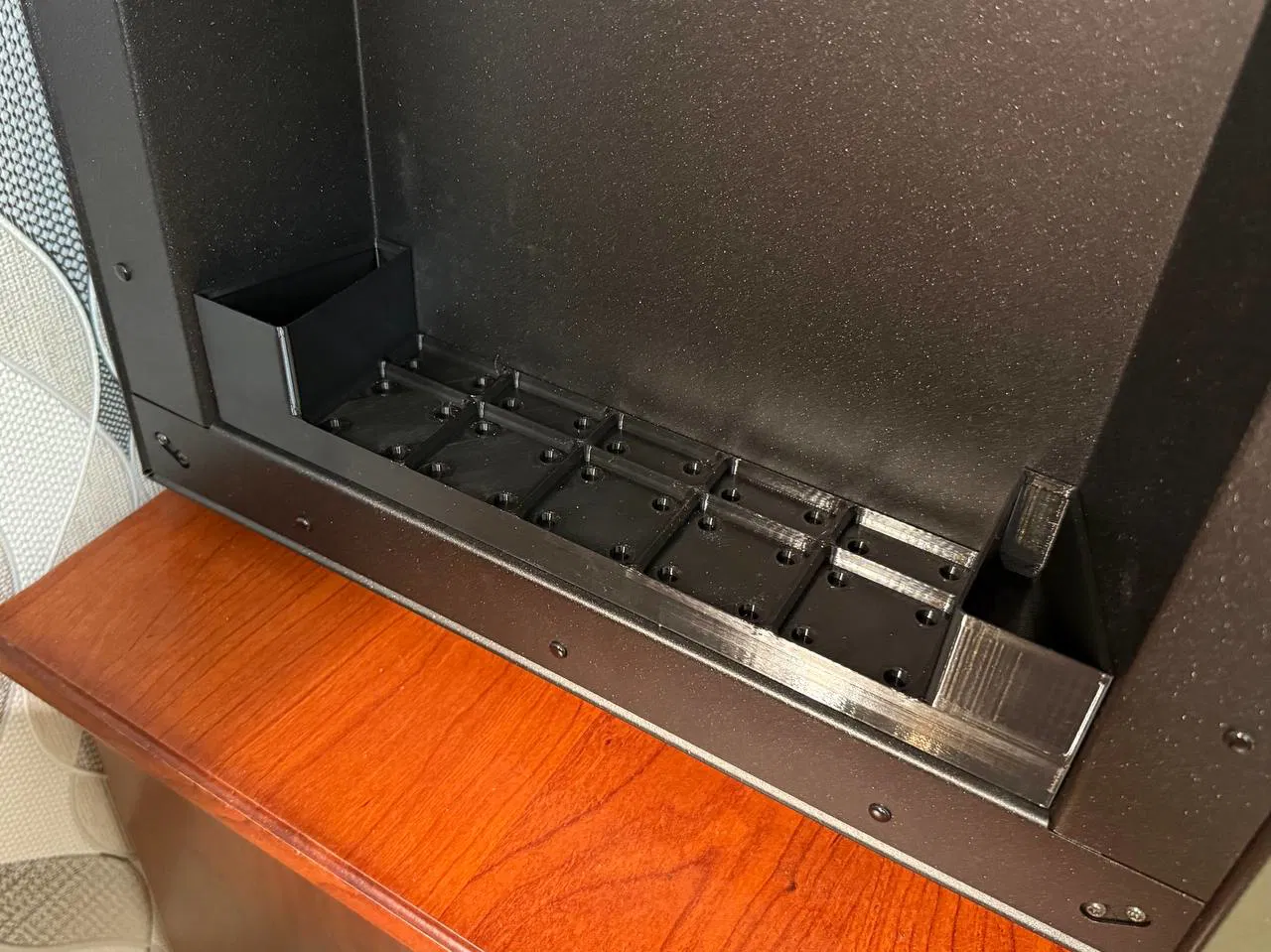

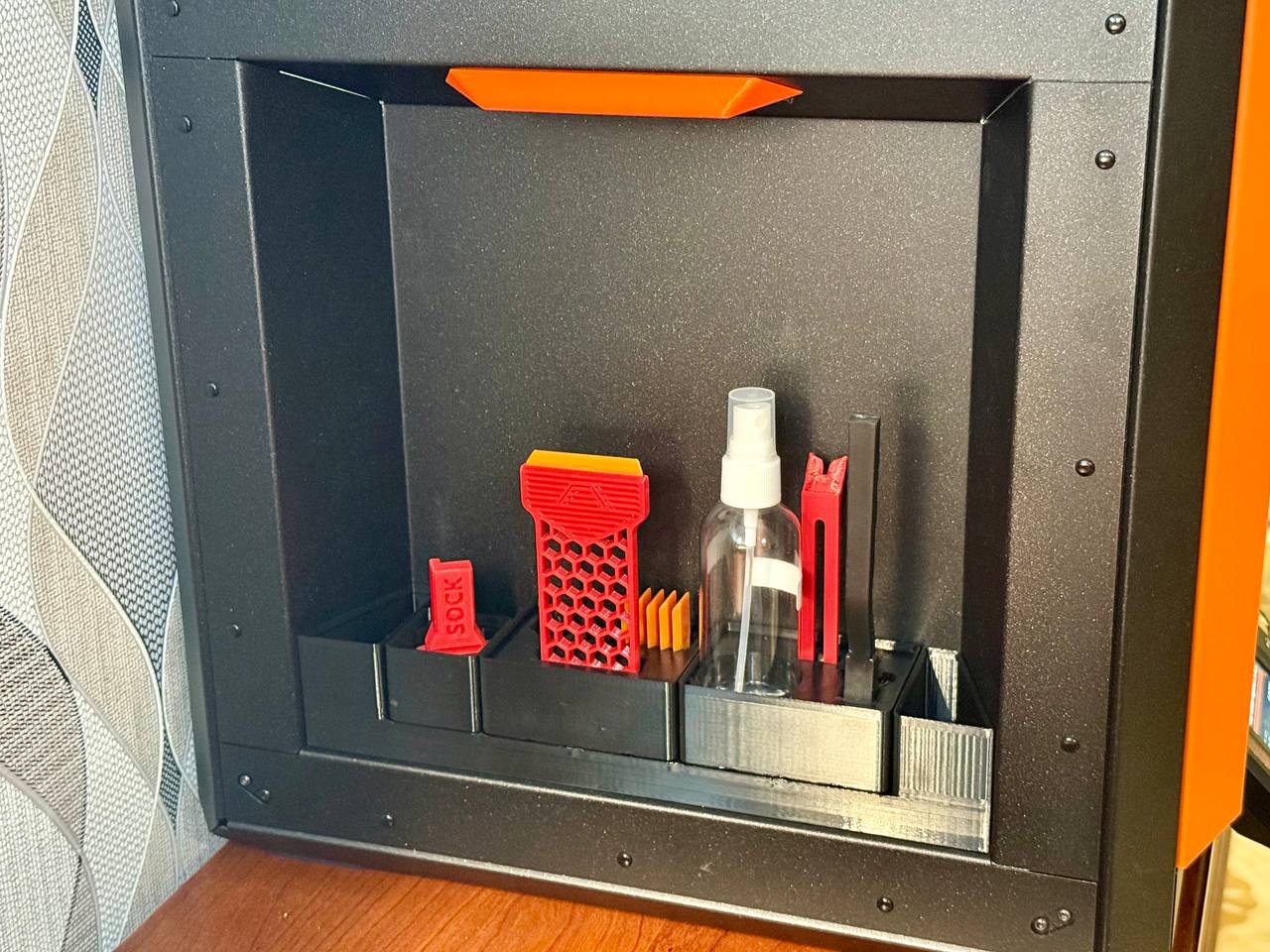

Mình muốn tận dụng tối đa không gian sẵn có trong khoang bên hông của máy in, nên phần base này được làm theo kích thước 5 × 1.5 Gridfinity units, tạo ra khu vực lưu trữ gọn nhưng rất hữu dụng cho các dụng cụ nhỏ, linh kiện, hoặc phụ kiện.

Modules

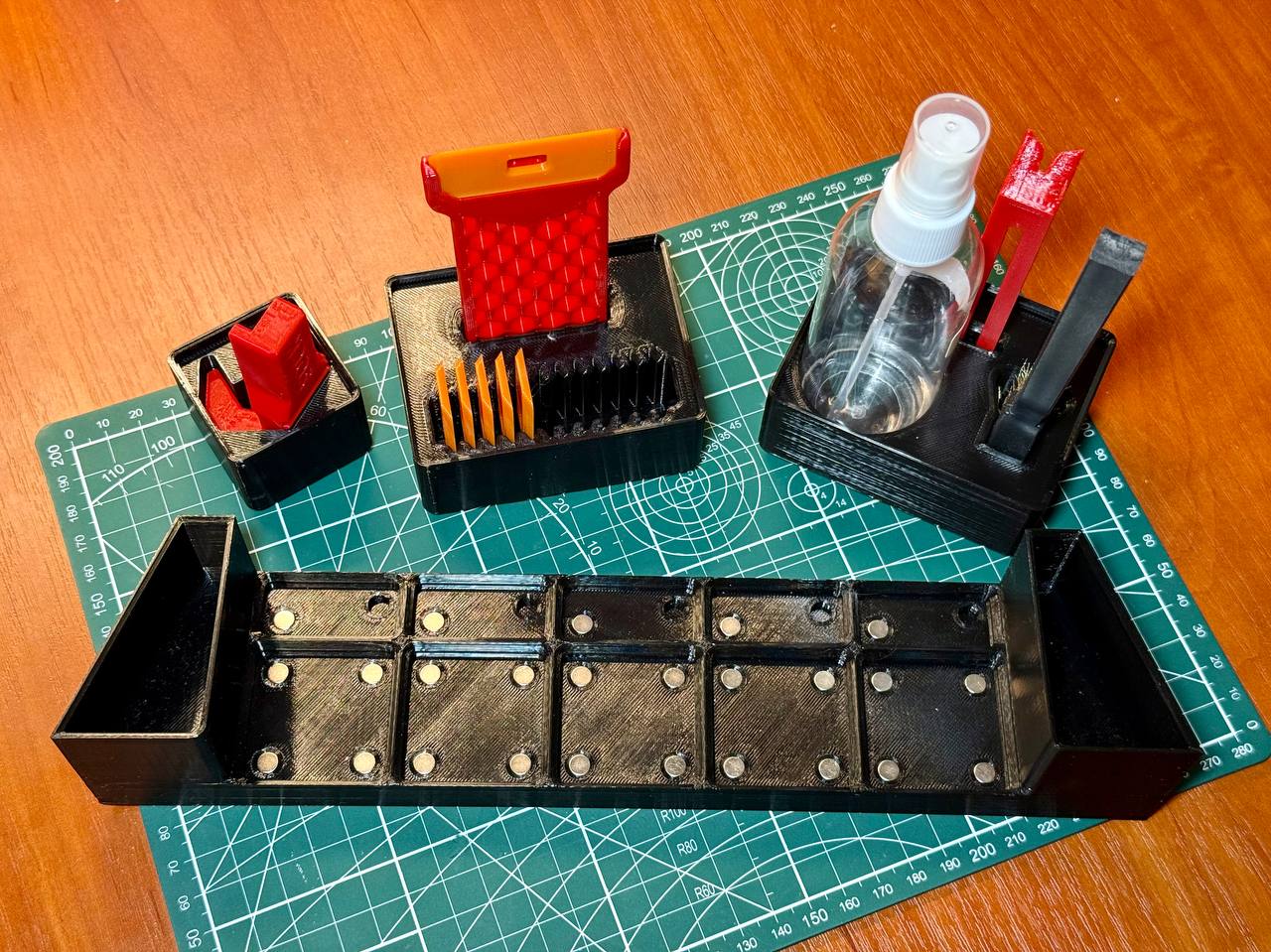

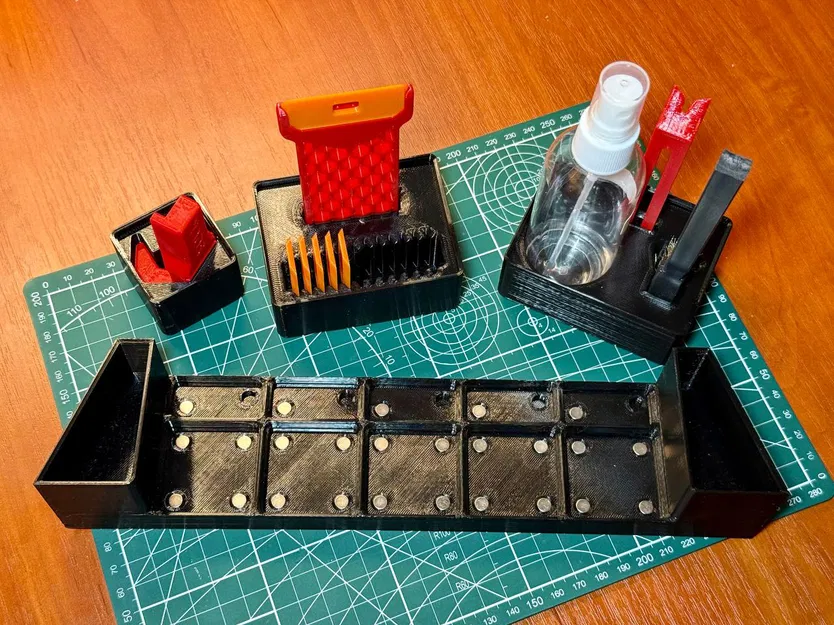

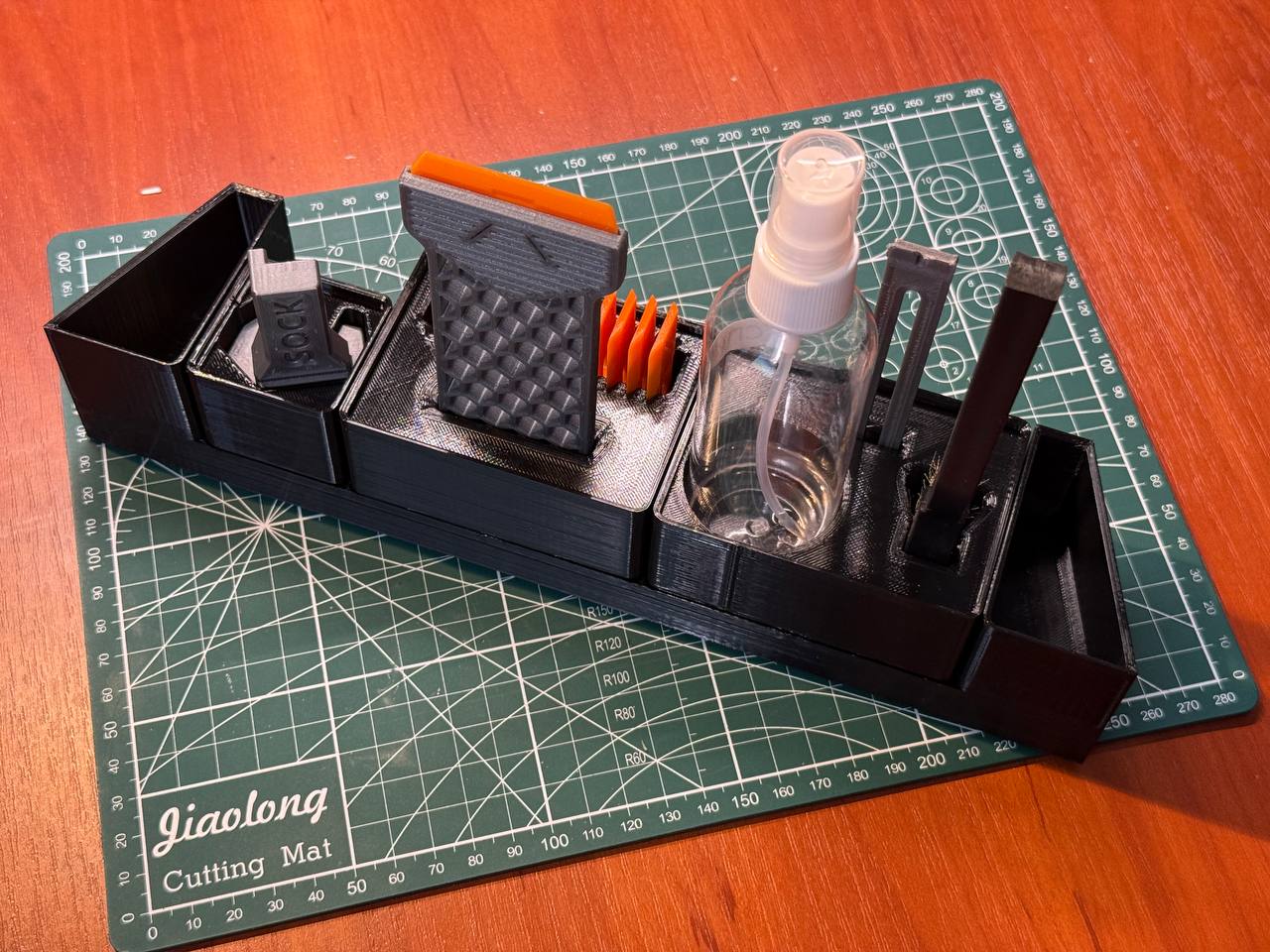

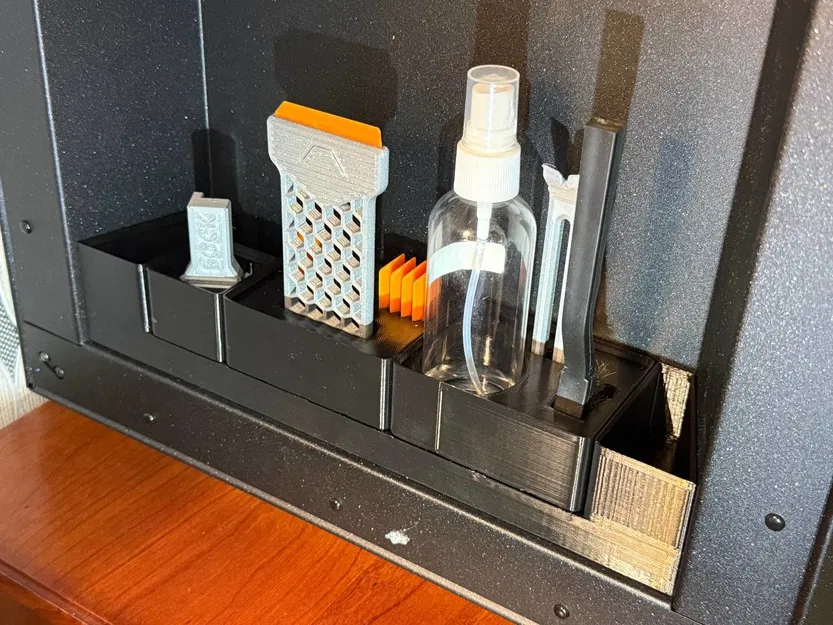

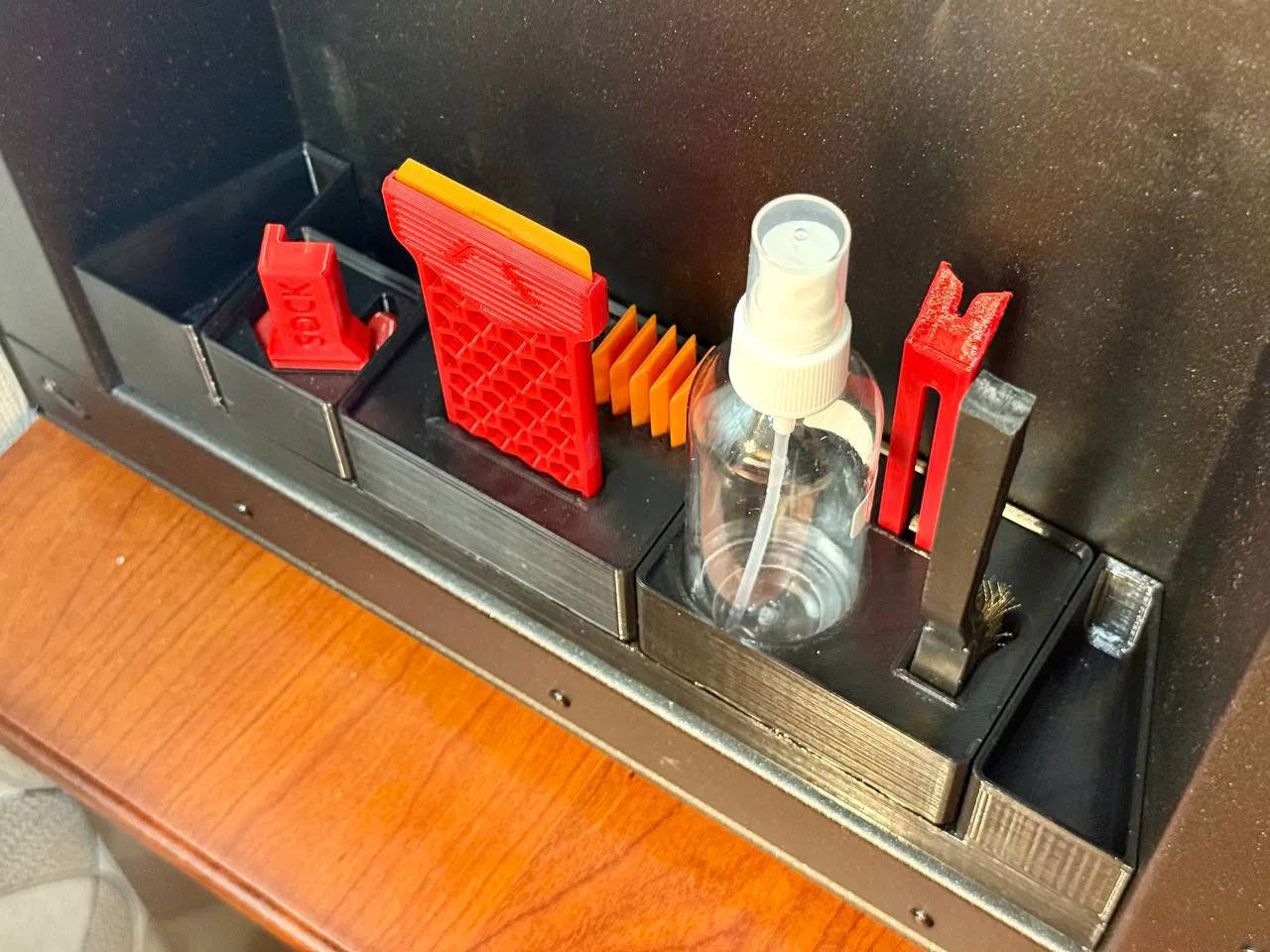

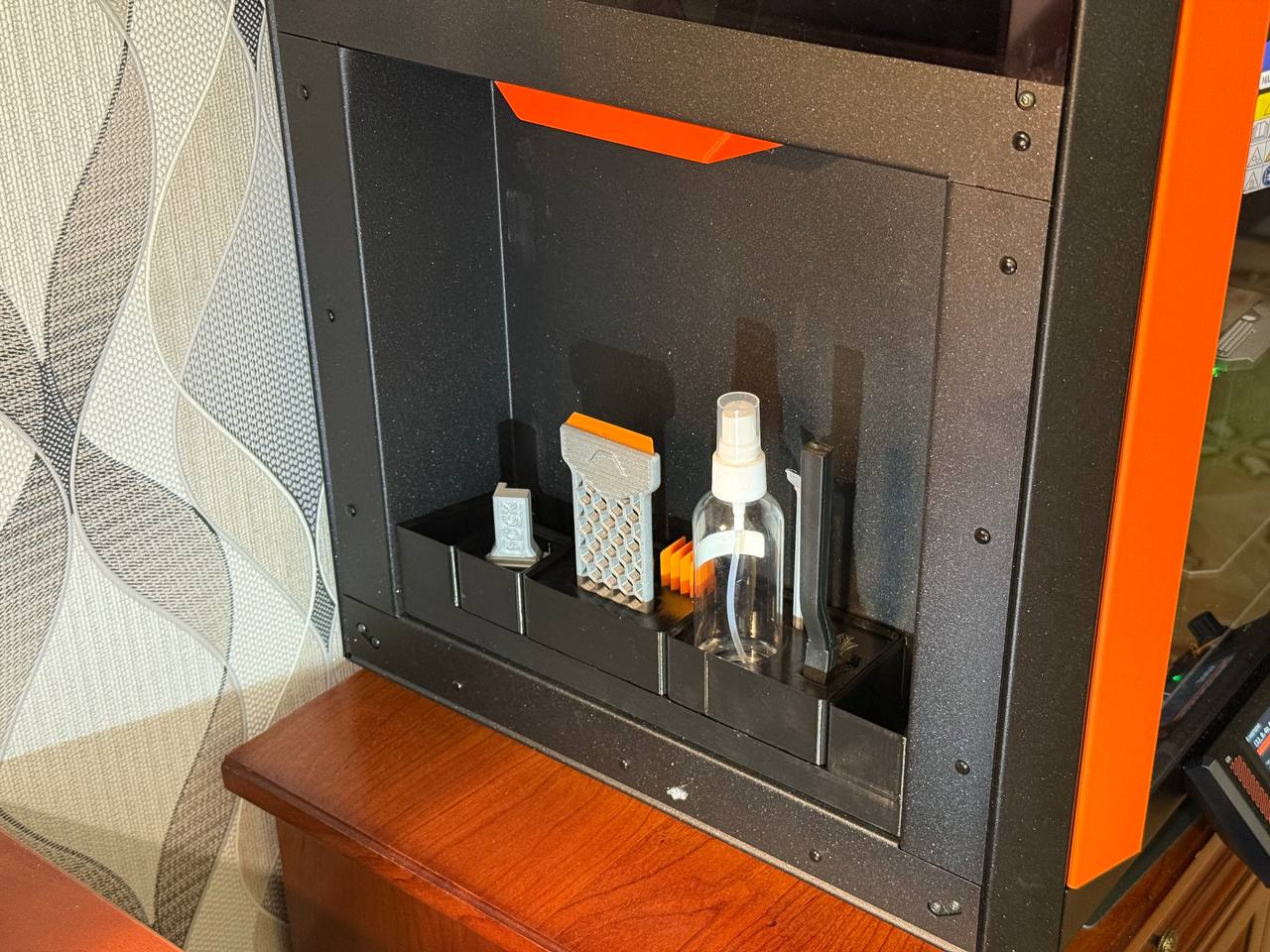

Trong ảnh là insert này được lắp cùng một số holders:

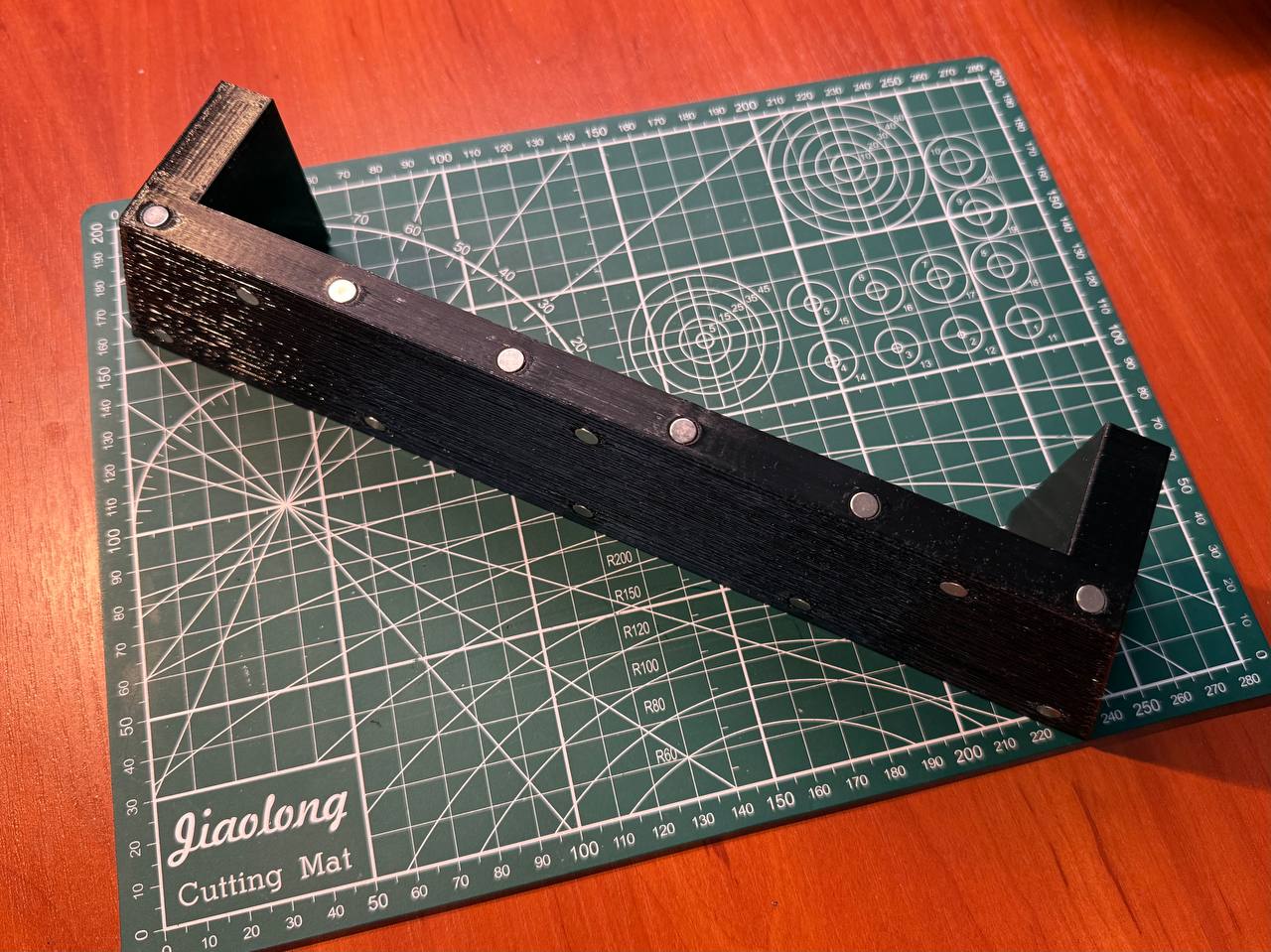

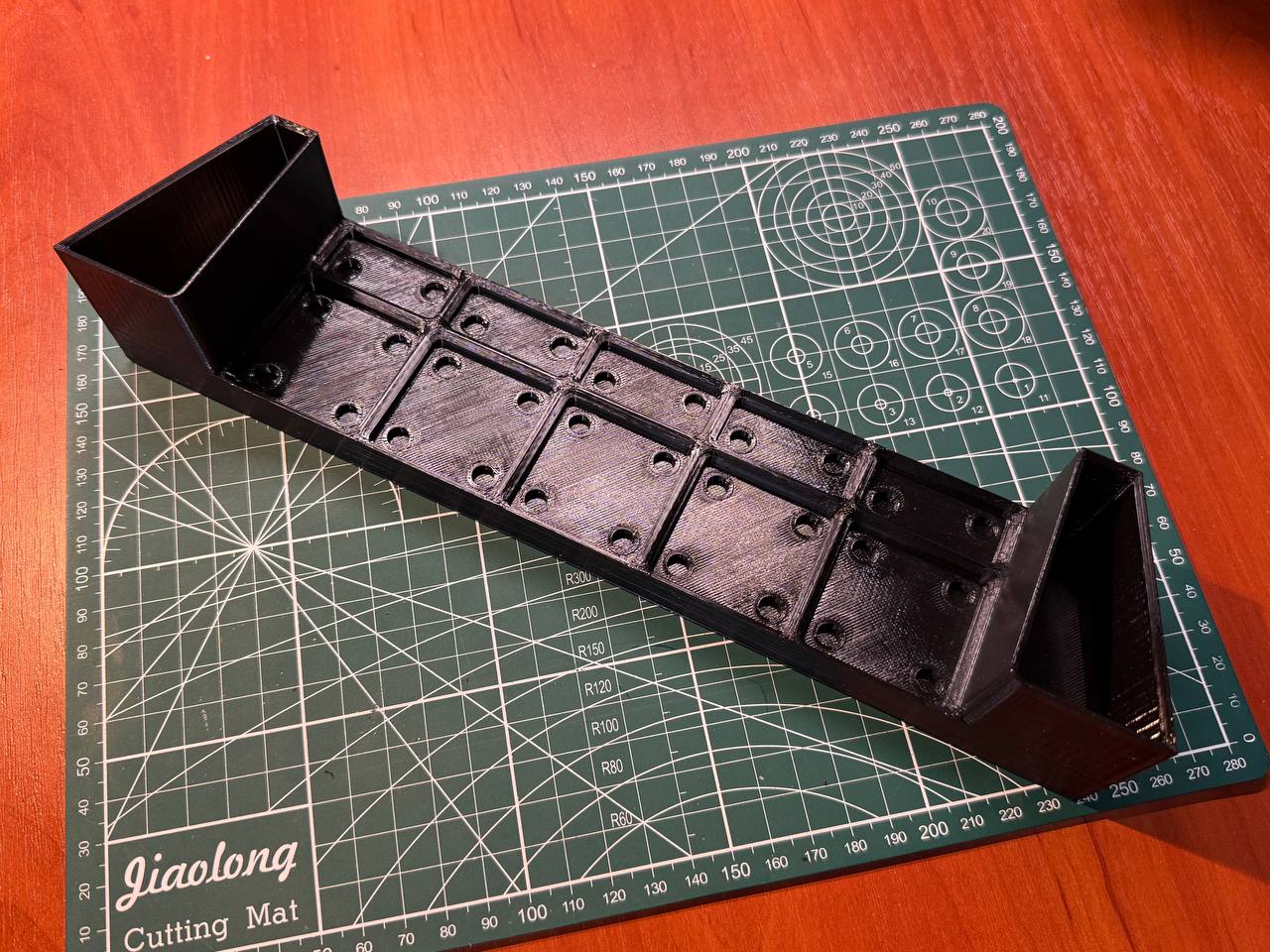

Sẵn cho nam châm (press-fit, không cần keo)

Tất cả lỗ nam châm được thiết kế cho nam châm 6 × 2.55 mm.

• Đường kính lỗ: 6.1 mm

• Độ sâu lỗ: 2.6 mm

Cách này tạo press-fit khá chặt, nên nam châm có thể được ấn vào bằng lực và sẽ giữ chắc không cần keo.

Mình khuyến nghị in thử Holes_test.stl trước để kiểm tra nam châm có vừa chuẩn không, vì dung sai nam châm có thể khác nhau giữa các hãng.

Để bạn dễ tùy chỉnh, mình cũng kèm theo file nguồn Fusion 360, để bạn chỉnh nhanh kích thước lỗ nam châm theo nhu cầu.

Khuyến nghị in (Printing recommendations)

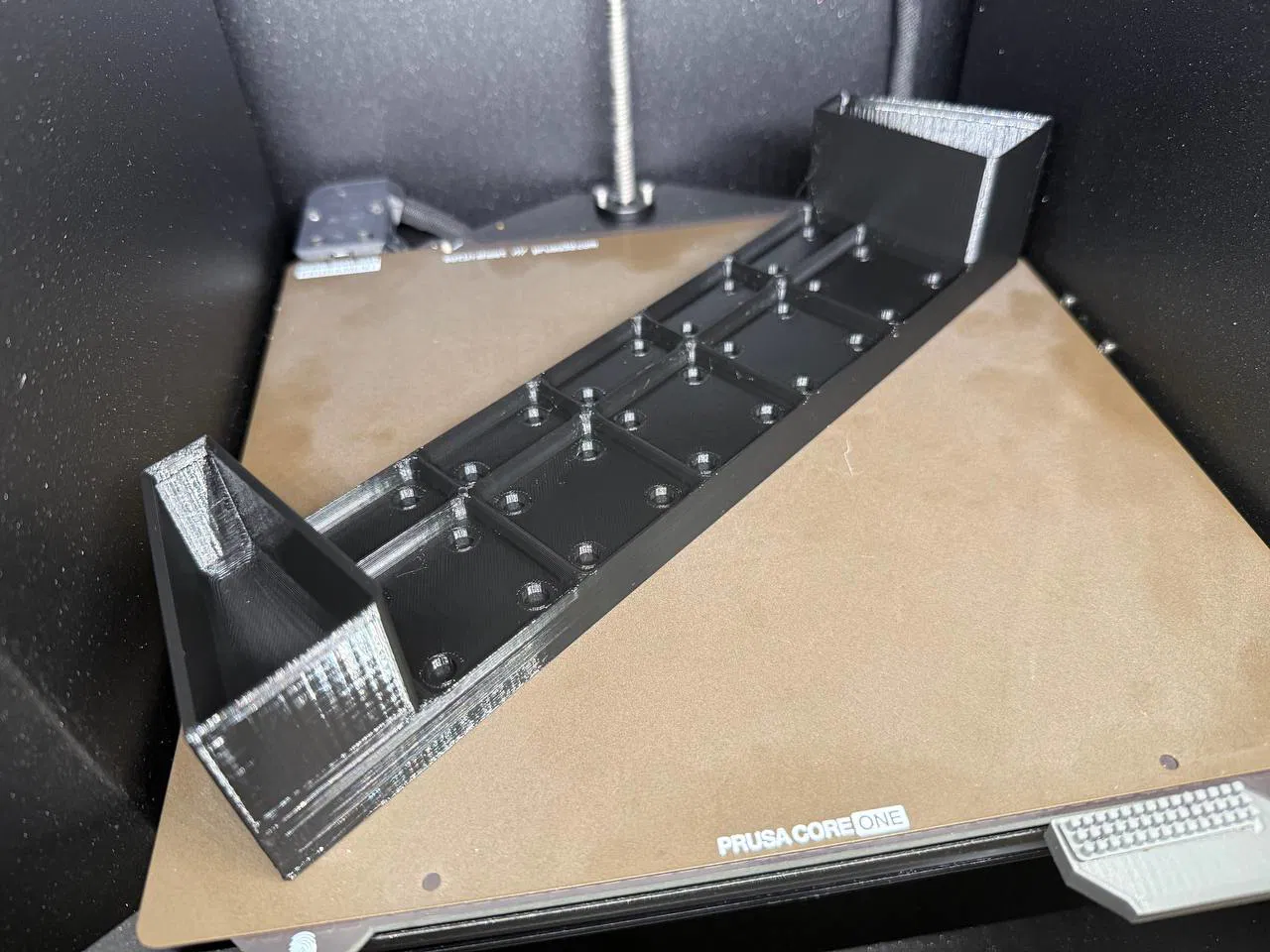

Theo kinh nghiệm của mình, chi tiết này in đẹp và ổn nhất khi đặt đứng thẳng, dùng supports chỉ từ phía dưới (như trong ảnh chụp màn hình).

Cũng có thể in không cần supports, nhưng mình chưa test cấu hình đó.

Lưu ý về đặt trên build plate

PrusaSlicer không tự đặt model nằm đúng trên build plate do hình dạng và kích thước của nó.
Bạn sẽ cần xoay thủ công, nhưng nó vẫn vừa trên build plate, kể cả khi bật supports.

Bạn xem thêm bộ sưu tập Gridfinity của mình để có thêm nhiều holders và organizer tùy biến khác mình đã làm.
