Khay sắp xếp ốc vít CORE One INDX Founders Edition 8TH

Chào mọi người

Mình đã lắp chiếc Core One trước khi @ooishoo chia sẻ mẫu khay đựng ốc vít của họ, nhưng nếu có nó thì đã đỡ vất vả hơn nhiều rồi. Thế nên khi lắp bộ INDX FE, mình đã tìm kiếm một mẫu tương tự. Mình có thấy mẫu Core One INDX Conversion Kit Screw Organizer của @M3ro, nhưng nó lại là dạng khay đựng ốc tháo ra từ máy cũ chứ không phải dành cho các túi ốc vít nhỏ đi kèm bộ kit – thứ mà thực sự là một cơn ác mộng.

Hôm nay là ngày mình nâng cấp lên bộ INDX FE 8TH nên mình đã tranh thủ thiết kế mẫu này trong vòng 45 phút.

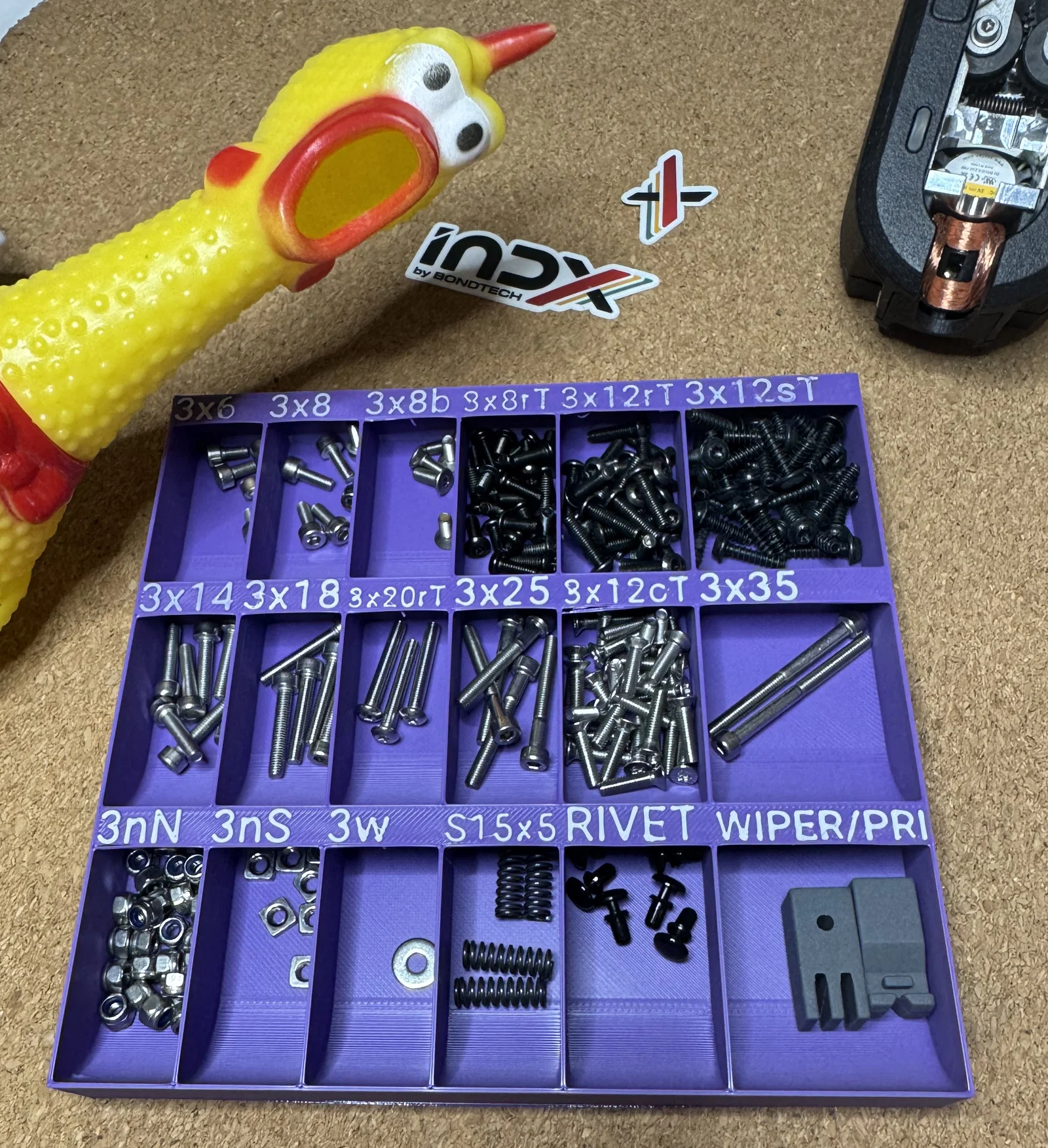

(Dùng con gà đồ chơi kêu chíp chíp làm vật so sánh)

Nếu mọi người gửi cho mình danh sách linh kiện (BOM) của bộ Pruša INDX, mình sẽ tạo thêm một phiên bản khác của khay này.

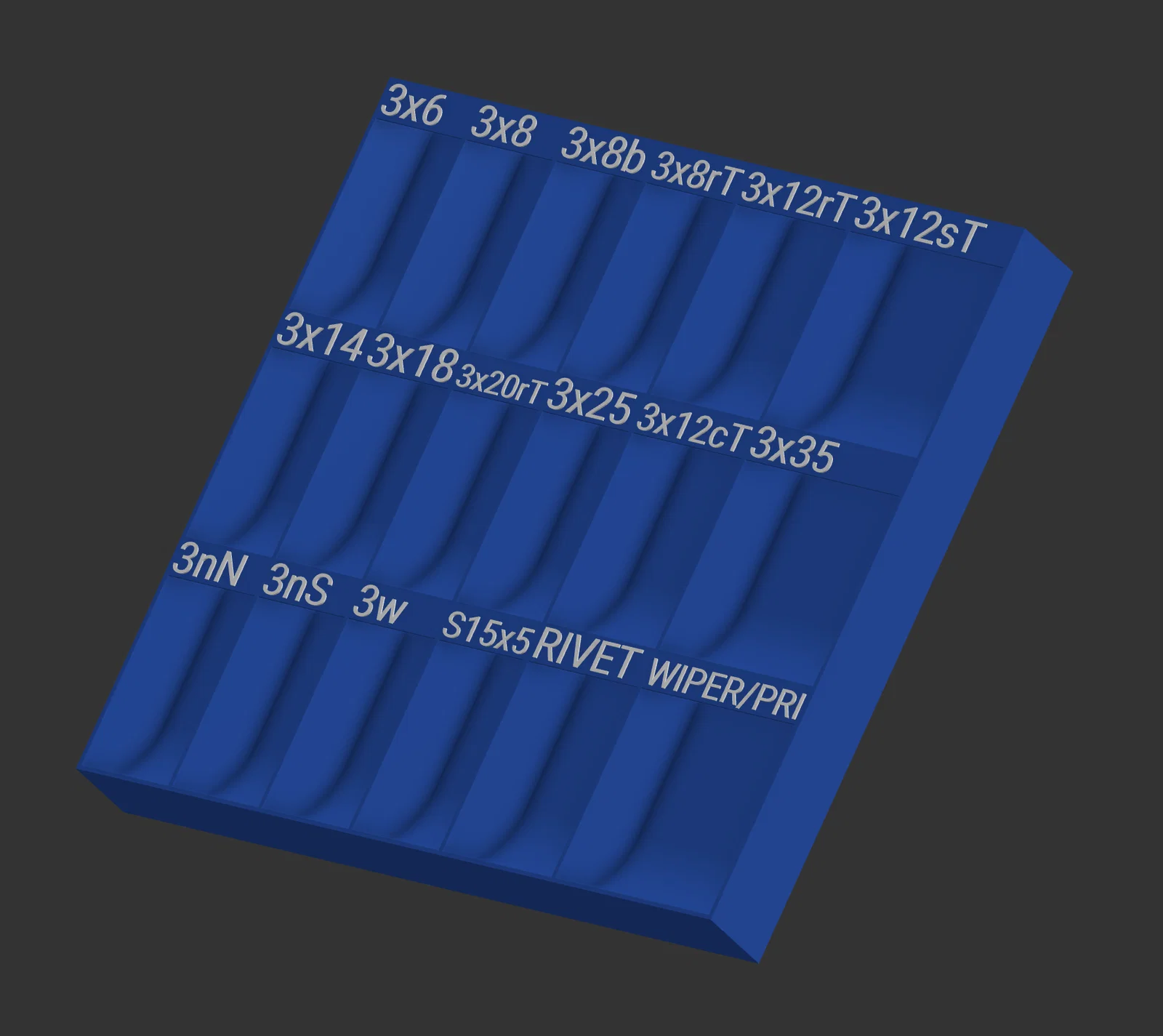

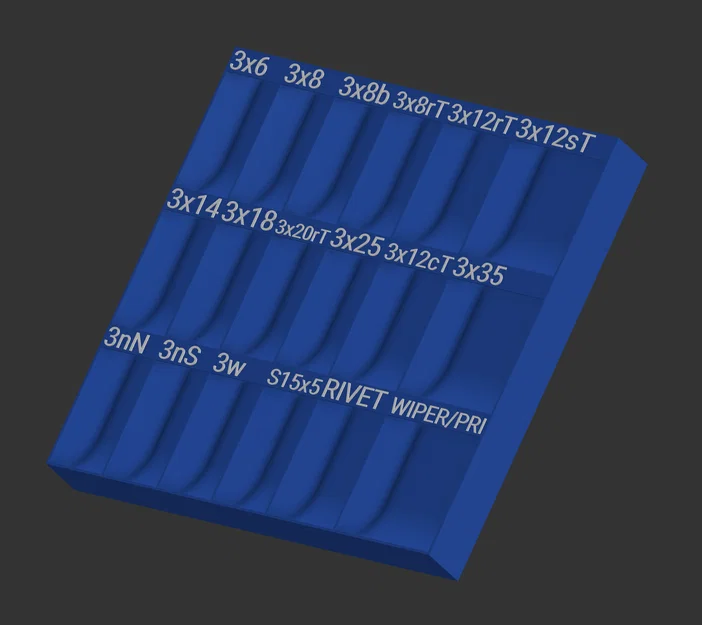

Khay có các ngăn riêng cho tất cả các gói ốc vít nằm trong hai túi fastener lớn.

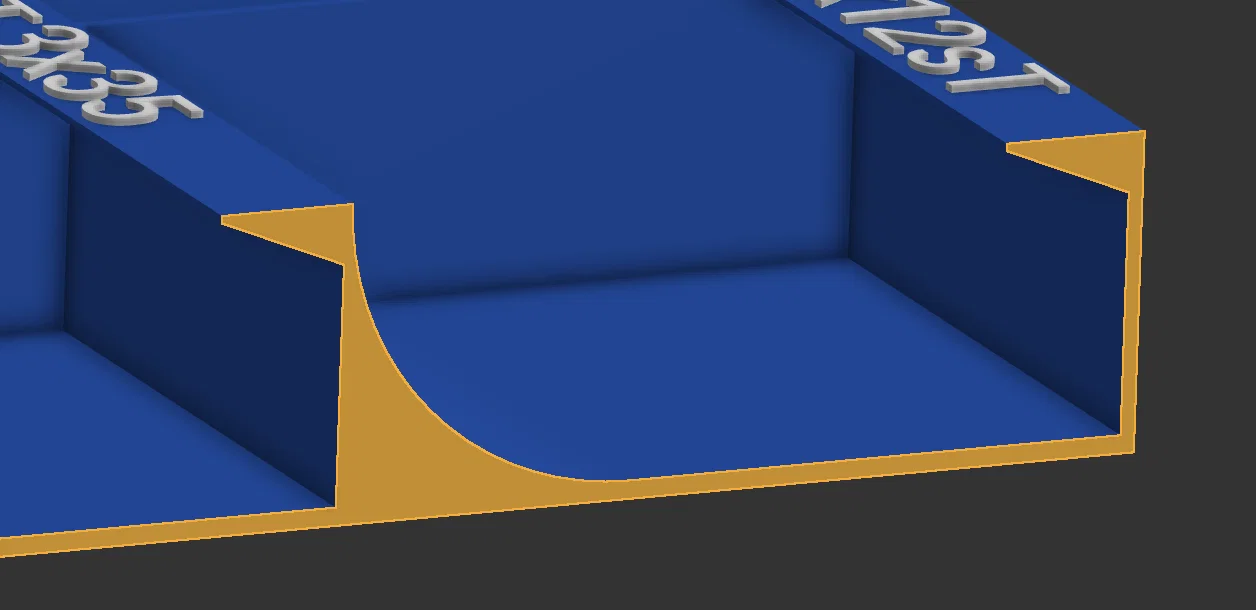

Thiết kế độ dốc hướng lên để lấy ốc dễ dàng hơn và thành khay khá mỏng để tiết kiệm nhựa.

Có lớp riêng cho phần chữ để anh em có thể in bằng màu khác cho nổi bật.

Thiết lập in mình đã dùng

Để in chữ khác màu, mình đã thêm lệnh đổi sợi nhựa ở lớp gần cuối.

• Nozzle: Thiết kế cho 0.4mm
• Layer Height: 0.2mm + Adaptive Variable Layer Height @0.65
• Profile: 0.2mm BALANCED
• Filament: Buddy3D Purple PLA, nhưng dùng loại nào cũng được
• Infill: 15% (có thể giảm thêm)

Các thiết lập mình dùng khá nhanh vì mình không muốn tốn 3 tiếng chỉ để chờ in cái khay này.

Thú thật là mình đã làm sai ở mẫu trong ảnh, mình thêm lệnh đổi nhựa rồi nhưng sau đó thay đổi profile trong slicer, slice lại mà quên thêm lại lệnh đổi nhựa. Vậy nên phần chữ ở góc trên bên phải chỉ có một lớp màu trắng. Của mọi người chắc chắn sẽ in đẹp hơn.

Cập nhật:

Cái khay đựng ốc vít dự phòng mà mình đề cập trước đó cũng rất tiện để tạm giữ ốc khi anh em tháo máy nhé.
