Adapter khay pin 3x AA sang 18650 cho đèn pin

Cảnh báo an toàn Li-ion /LifePo4

• Chỉ dùng với cell “protected” (có mạch bảo vệ) thôi. Cell không có bảo vệ có thể bị xả quá mức, làm trở nên nguy hiểm khi sạc lại.

• Một số đèn pin dạng ống kín, có o-ring ở mỗi đầu. Trong tình huống xấu nhất, một cell 18500 bị lỗi có thể xả ra tới khoảng ~4 lít khí. Nếu o-ring không nhả bớt khí ra ngoài, khi bạn mở nắp để thay cell thì nắp có thể bật văng mạnh, gây chấn thương nghiêm trọng.

• Để giảm rủi ro, cân nhắc tháo một hoặc cả hai o-ring (nếu có). Không có o-ring thì ren nhôm của mấy đèn pin giá rẻ dễ bị ăn mòn hơn, nên tránh để đèn pin dính ẩm.

Intro

Nhiều đèn pin cỡ trung, loại nhiều LED (thường khoảng ~50 LED 3mm) dùng một khay (cartridge) gắn 3 viên pin AA để ra 4.5V với pin alkaline hoặc 3.6V với NiCd/NiMh. Mấy đèn này có mạch ổn áp nên khá “dễ tính” về điện áp đầu vào và thường vẫn chạy rất ổn với một cell Li-ion 3.7V.

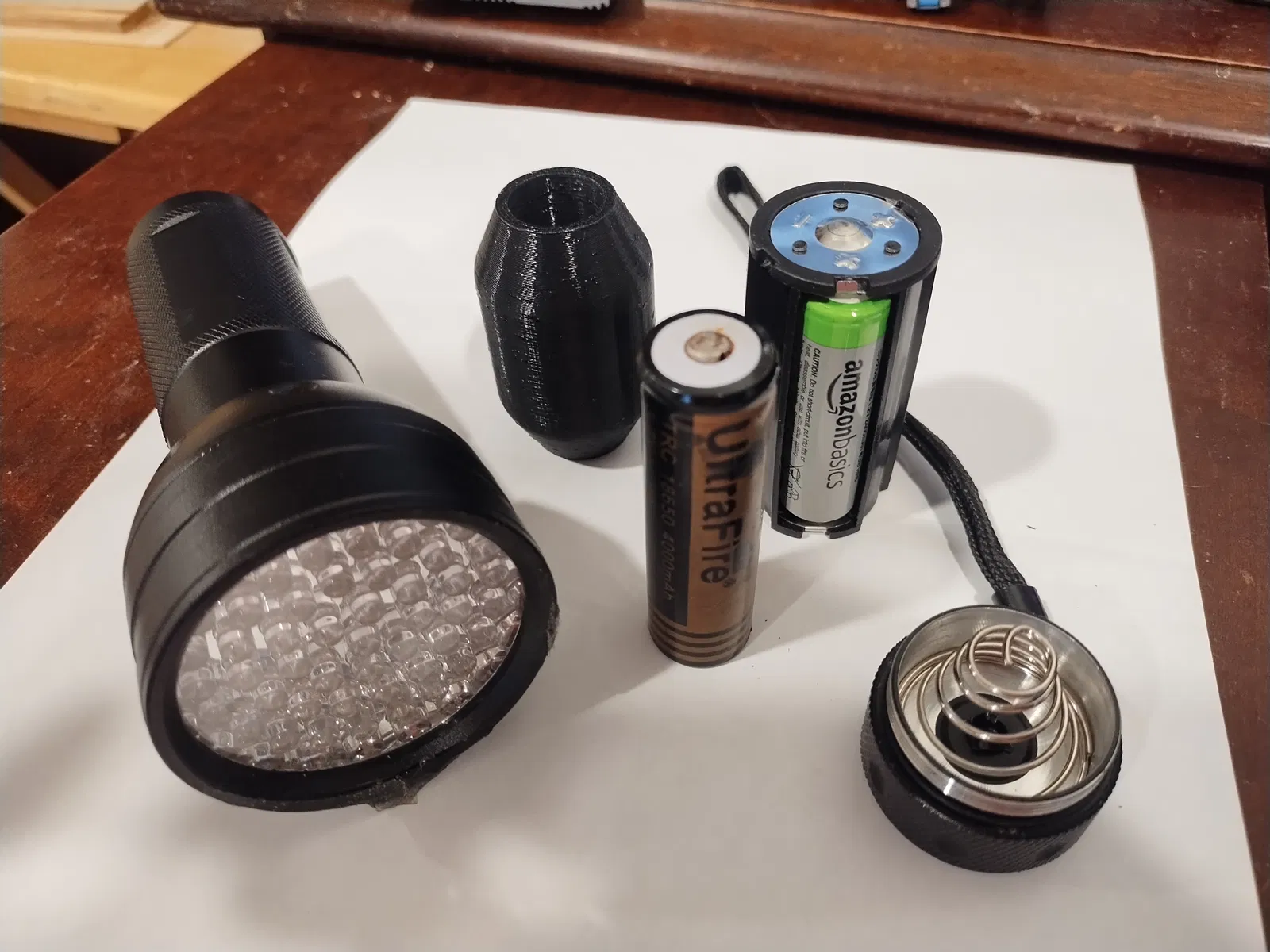

Vì vậy mình làm một cái adapter để lắp vừa cell 18650.

Printing

PLA hoặc PETG đều OK.

CAD

Mẫu là một ống đơn giản, đường kính trong 18.75mm, đường kính ngoài 29.5mm và cao 63.5mm. Hai đầu có vát mép (chamfer) để lắp vô dễ hơn.
