Case OrangePi 4A gắn quạt 40mm

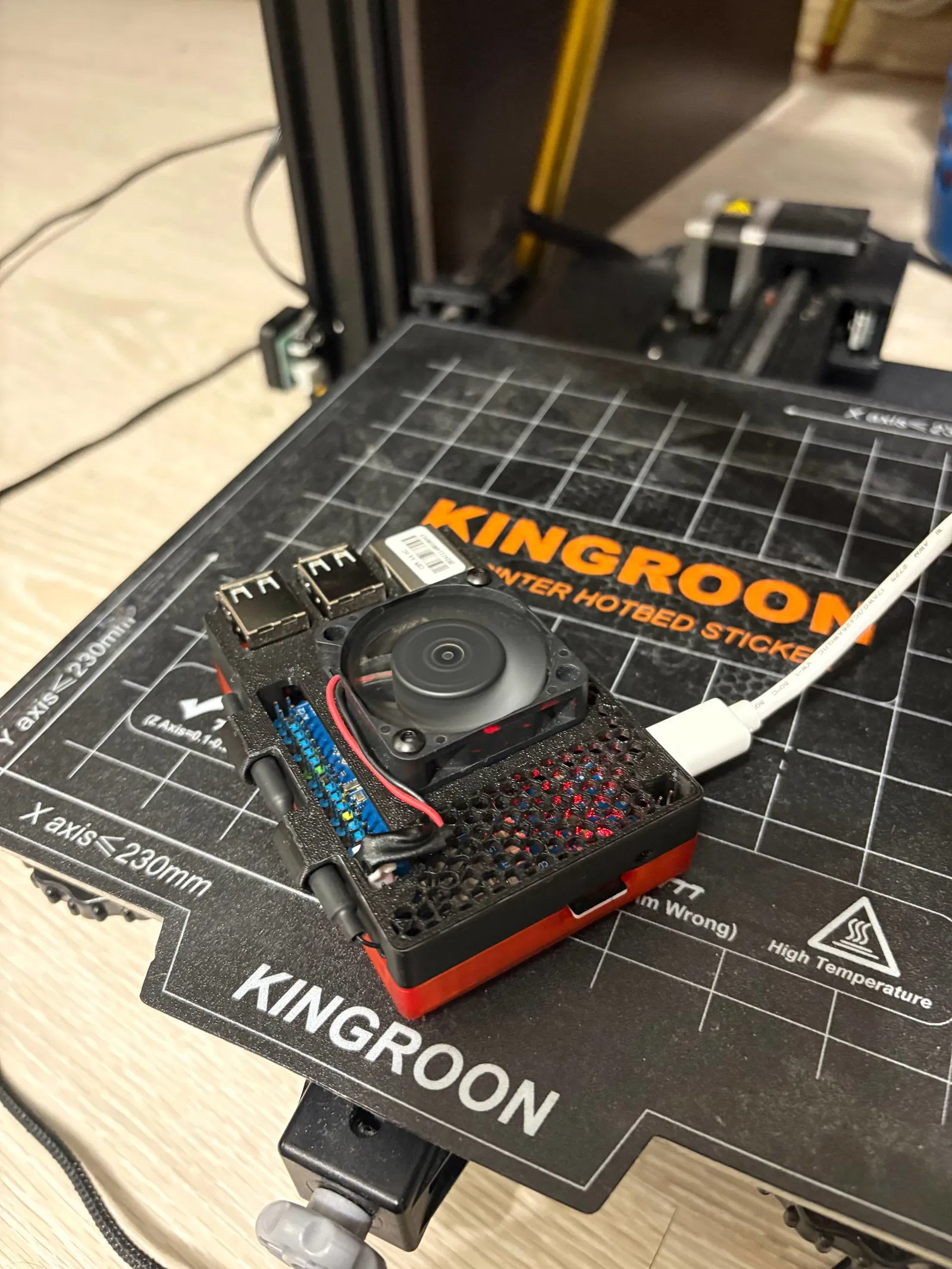

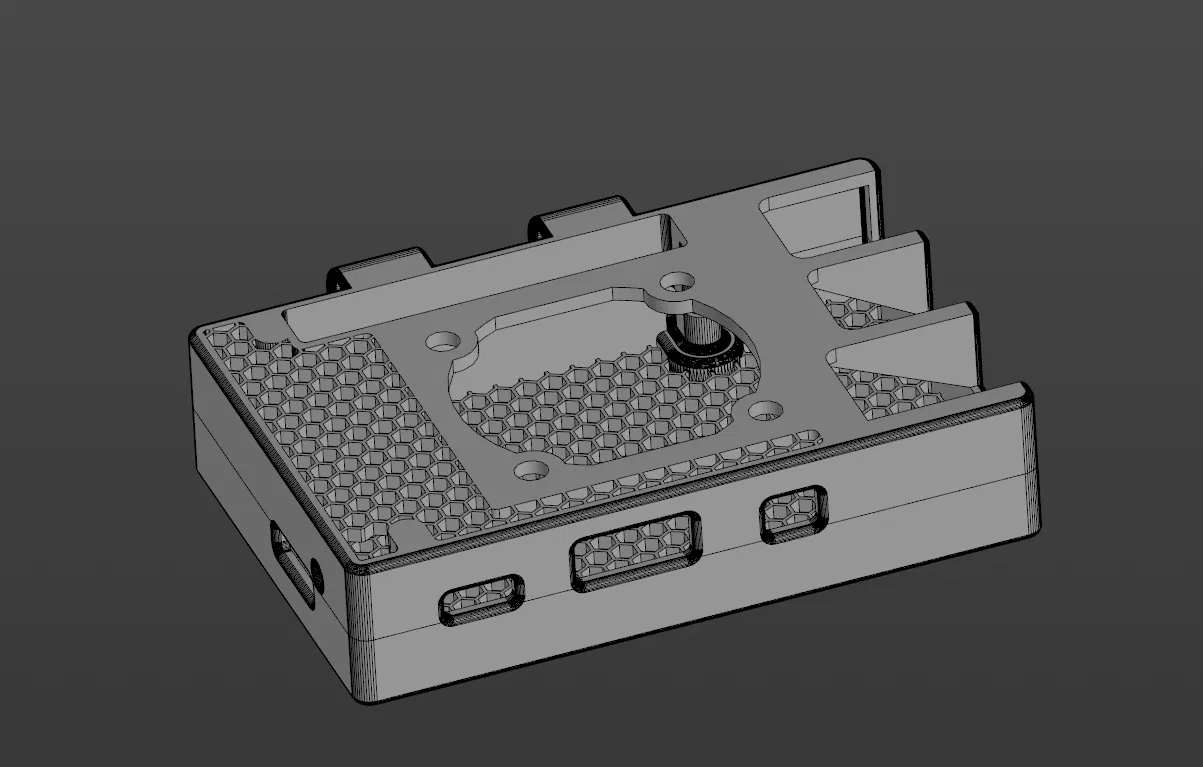

Đây là một bộ case mình thiết kế cho OrangePi 4A.

Bạn sẽ cần in phần đáy case và nắp trên (case top cover) theo phiên bản bạn chọn. Cá nhân mình thích các bản có anten rời (ANT). Chỉ cần luồn dây anten qua khe ở góc sau, rồi gài anten vào các rãnh/khấc giữ (nên đặt anten vào ngàm trước khi bắt vít ráp case lại).

Phần cứng cần có

• 4x - Ốc M3 đầu trụ lục giác chìm (Socket Head Cap Screws) dài 12mm (dài/ngắn hơn một chút cũng dùng được)

Thiết lập in (Print settings)

• Layer Height: 0.2mm

• Wall Thickness: tối thiểu 1mm

• Top/Bottom Thickness: tối thiểu 1mm

• Infill: 100% (khuyến nghị)

• Avoid Crossing Perimeters (Combing): Bật
  (Thiết lập này giúp giảm stringing trong phần hex. Mình cũng khuyên dùng filament khô)

• Supports: Không cần!

• Adhesion: Nếu bám dính kém thì quẹt thêm chút keo glue stick

• Print Orientation: để mặt họa tiết hex nằm trên buildplate

Hướng dẫn lắp ráp

1. Nếu bị stringing, dùng heat gun hoặc bật lửa để xử lý các sợi.

2. Đặt PCB vào đúng vị trí trong phần đáy case.

3. (Nếu dùng bản ANT) Gài anten vào các lỗ/ngàm giữ trên nắp case.
   Đảm bảo dây anten nằm đúng khe và không bị kẹt khi lắp.

4. Đặt nắp case lên phần đáy.

5. Bắt vít ráp phần trên và dưới lại với nhau (bắt từ phía đáy) bằng 4 con SHCS như ở trên.
   Đảm bảo case/PCB chắc chắn nhưng đừng siết quá tay (vì ren bắt vào nhựa).

Mọi người đăng hình bản in của bạn và cho mình biết dùng ổn không nha!
