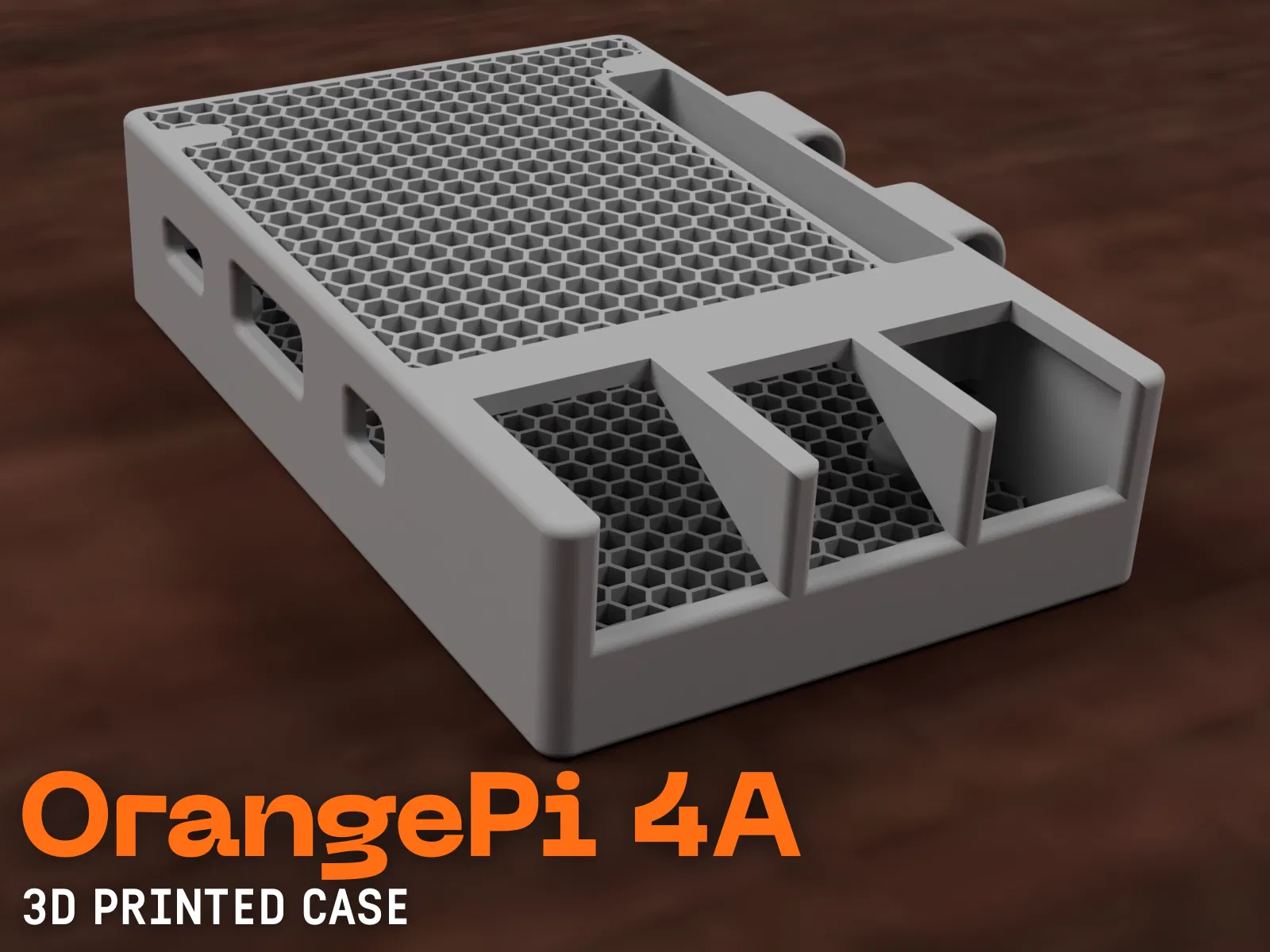

Vỏ (Case) OrangePi 4A

Giới thiệu

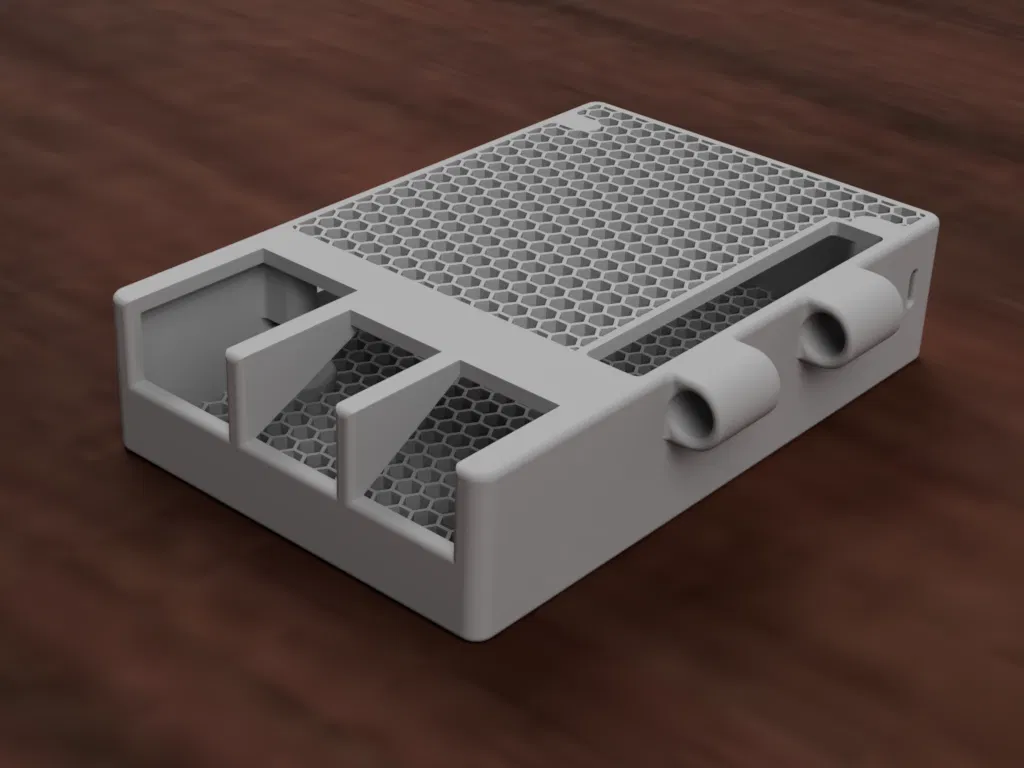

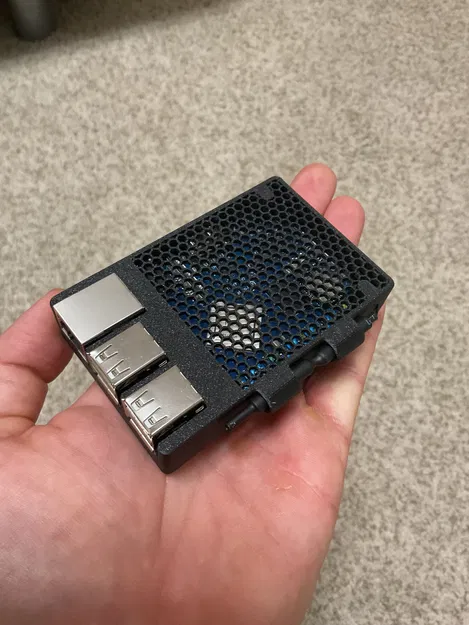

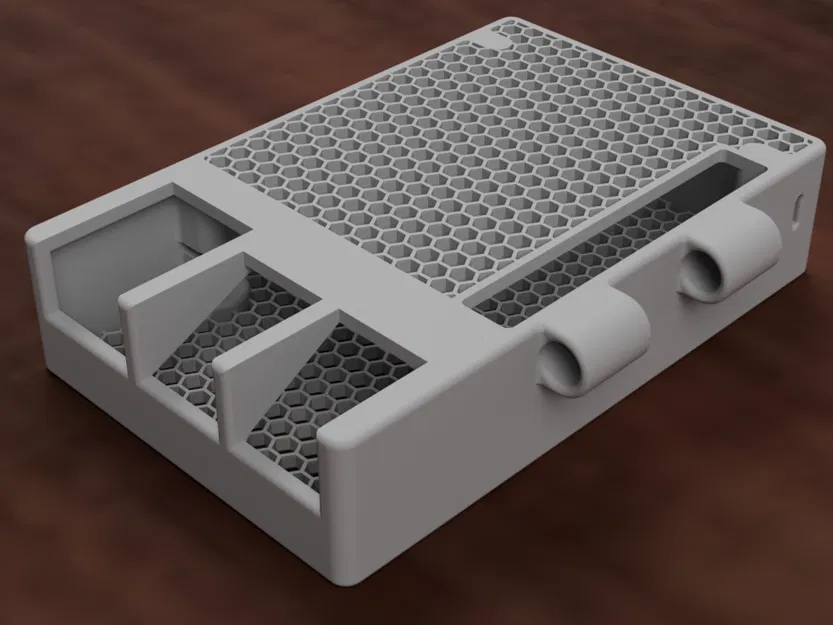

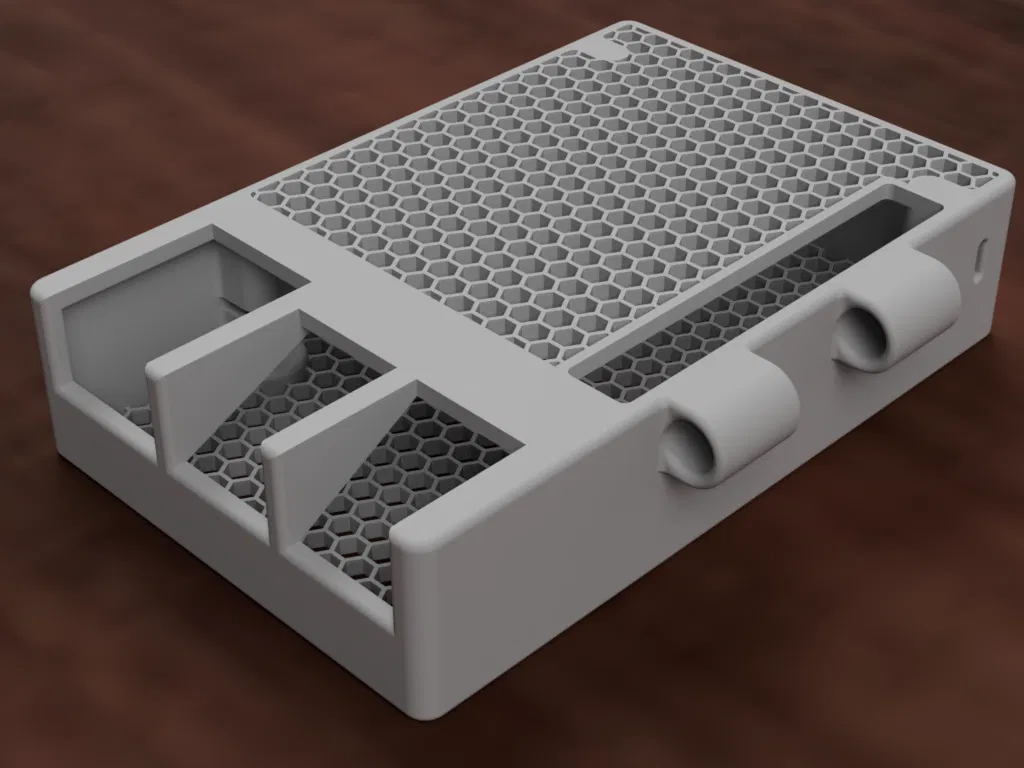

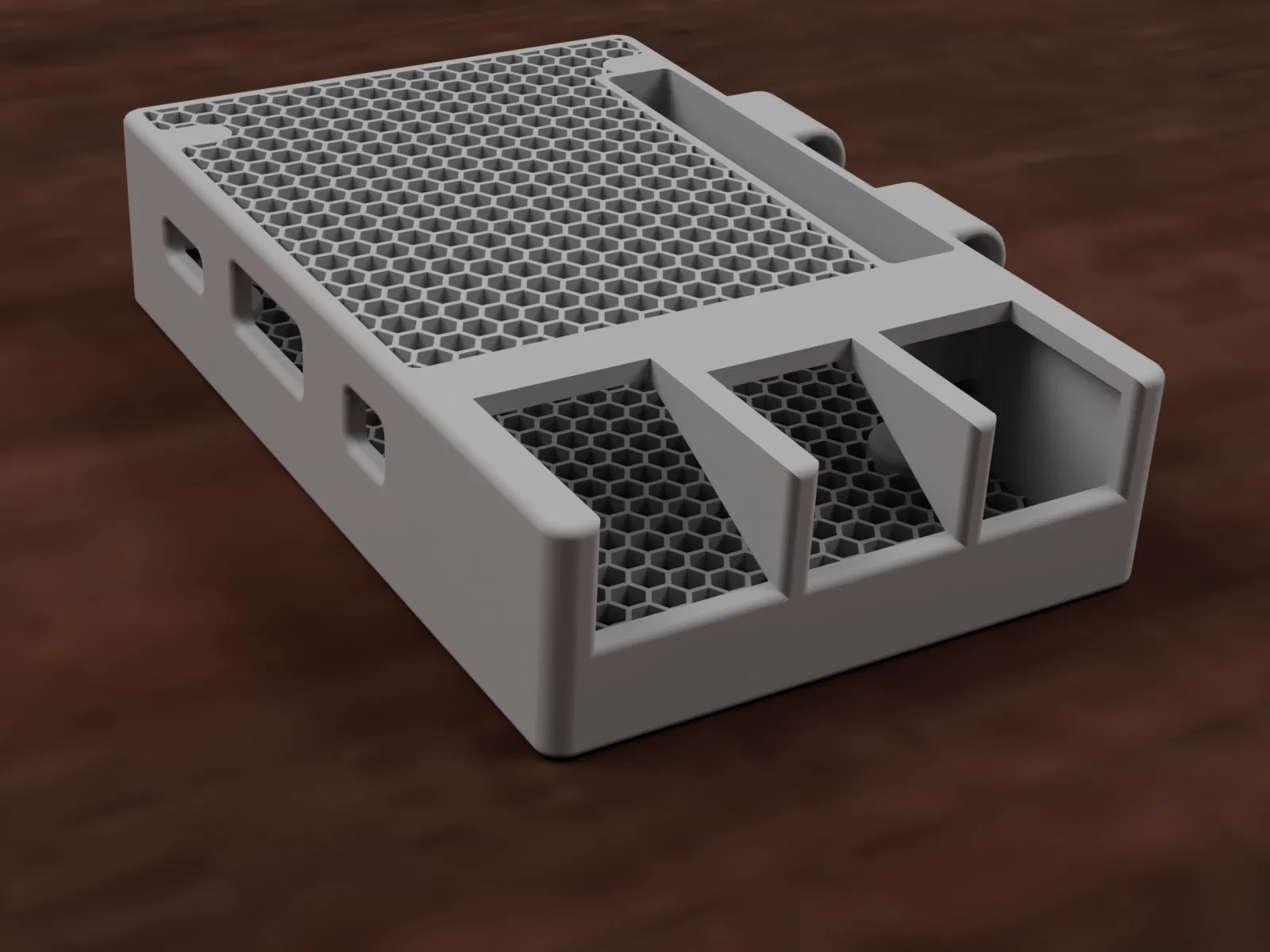

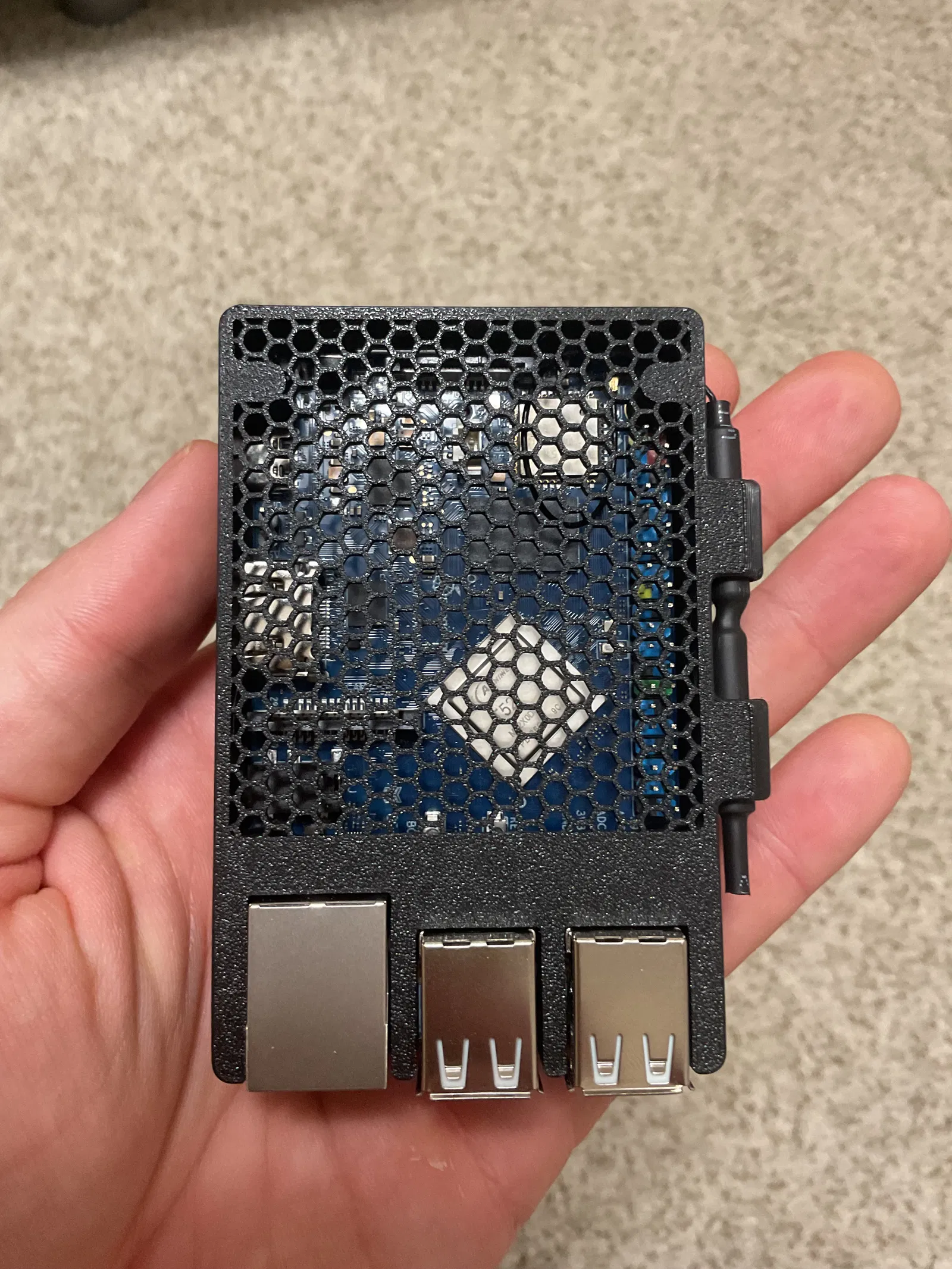

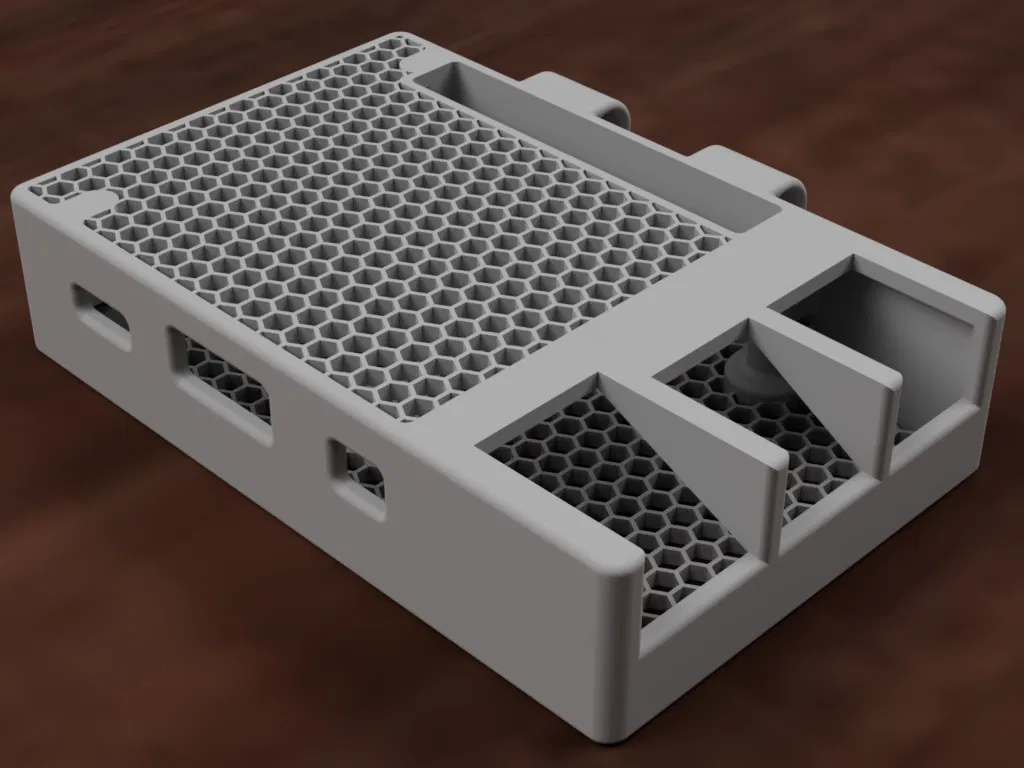

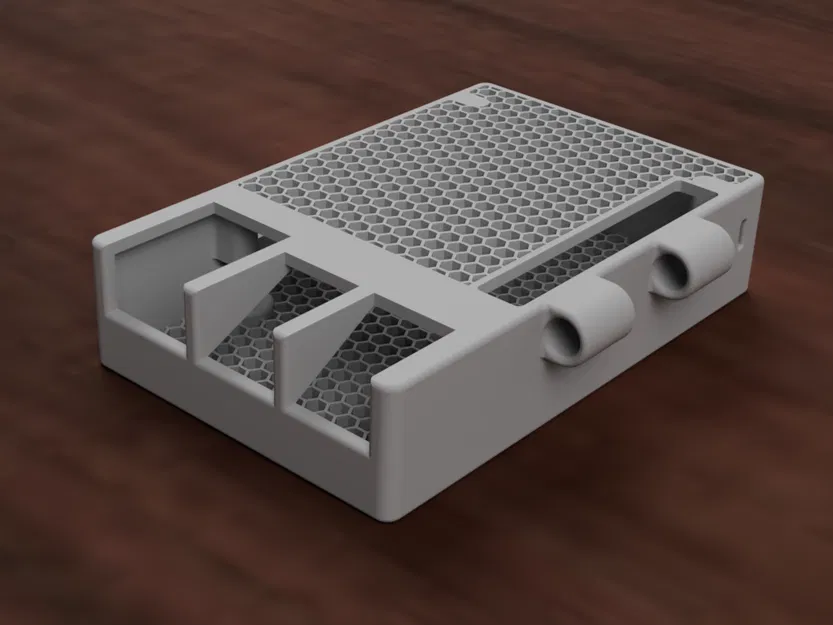

Đây là bộ vỏ (case) mình thiết kế cho OrangePi 4A.

Bạn sẽ cần in phần đáy (case bottom) và phần nắp trên (case top cover) theo phiên bản bạn chọn. Cá nhân mình thích bản dùng anten ngoài (ANT). Chỉ cần luồn dây anten qua khe ở góc sau, rồi gài anten vào các rãnh giữ (nên đặt anten vào ngàm giữ trước khi bắt vít ráp case lại).

Phần cứng cần có

• 4x - Vít M3 đầu trụ lục giác chìm (Socket Head Cap Screws) dài 12mm (các chiều dài ngắn/dài hơn một chút cũng dùng được)

Thiết lập in

• Layer Height: 0.2mm
• Wall Thickness: tối thiểu 1mm
• Top/Bottom Thickness: tối thiểu 1mm
• Infill: 100% (khuyến nghị)
• Avoid Crossing Perimeters (Combing): Bật
  (Thiết lập này giúp giảm stringing ở phần lưới hex. Mình cũng khuyên nên dùng filament khô)
• Supports: Không cần!
• Adhesion: Nếu bám dính kém thì quẹt nhẹ một ít keo khô (glue stick)

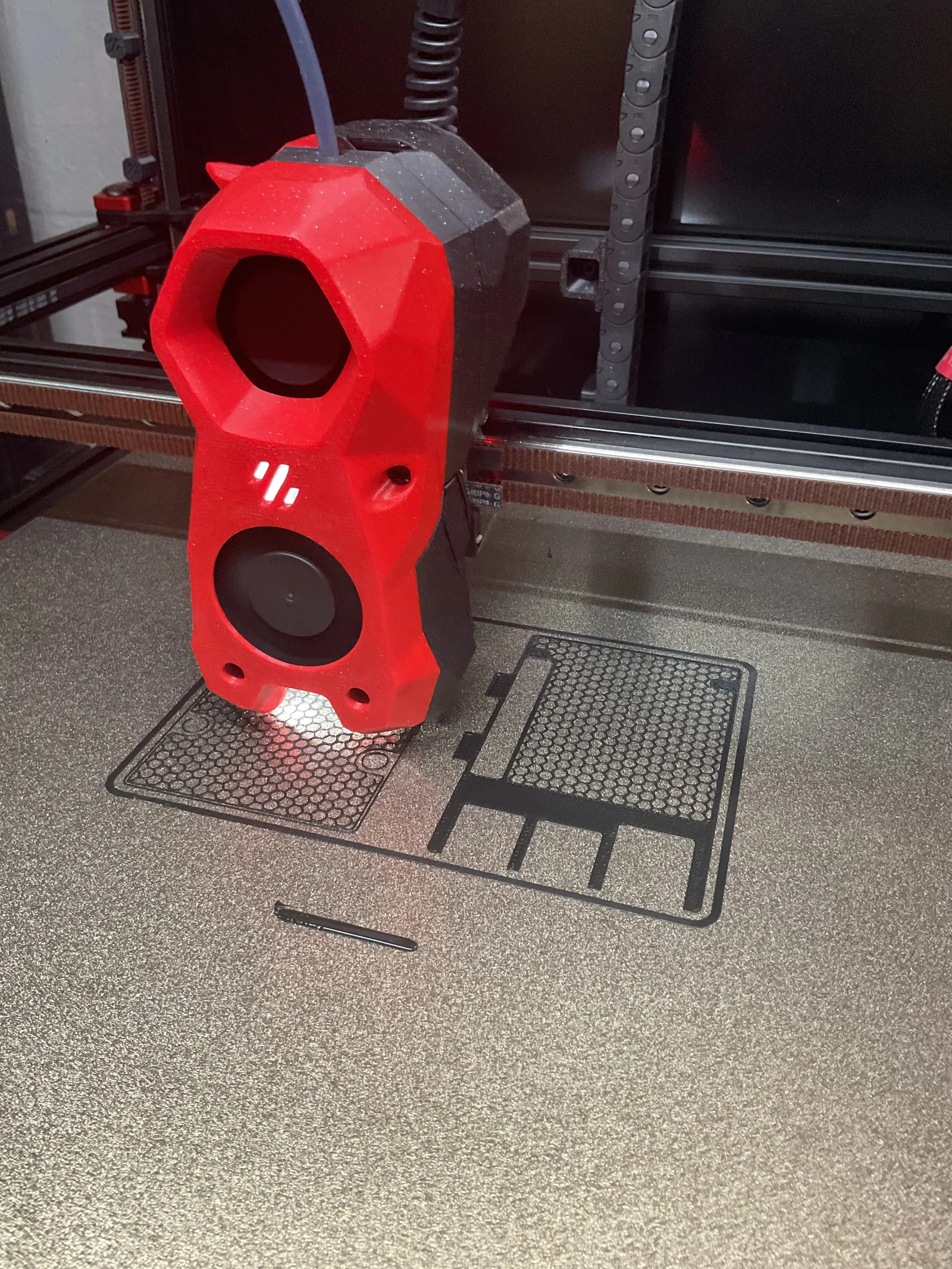

• Print Orientation: Mặt họa tiết hex đặt xuống buildplate

Hướng dẫn lắp ráp

1. Nếu bị stringing, dùng heat gun hoặc bật lửa để hơ cho đứt sợi.
2. Đặt PCB vào đúng vị trí trong phần đáy case.
3. (Nếu dùng bản ANT) Gắn anten vào các lỗ/rãnh giữ trên phần nắp case.
   Đảm bảo dây anten nằm trong khe và không bị kẹp khi lắp ráp.
4. Đặt nắp case lên phần đáy.

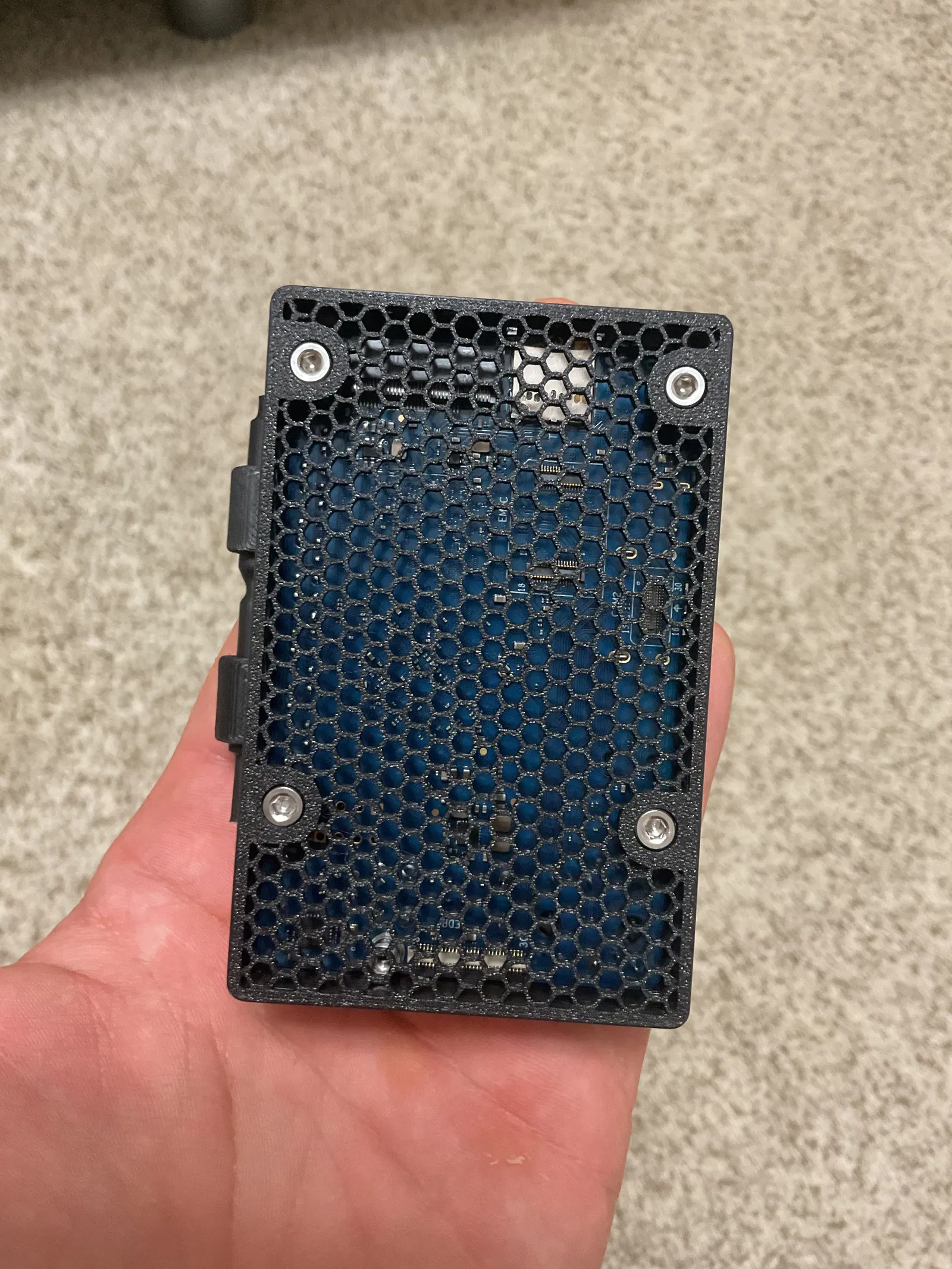

5. Bắt vít để ghép phần trên và phần dưới (vặn từ phía đáy) bằng 4 con SHCS như đã nêu ở trên.
   Siết vừa chặt để case/PCB cố định, nhưng đừng siết quá tay (vì bắt ren trực tiếp vào nhựa).

Nhớ đăng hình sản phẩm bạn đã in và cho mình biết dùng ổn không nha!

Change Log

Mình có thể cân nhắc các yêu cầu chỉnh sửa. Hiện mình cũng đang tính thêm một số thay đổi như: Debug UART Access, Camera Access, Display Access, Voron Mount, T-Slot mount, v.v.

Nếu bạn có gợi ý thì cho mình biết để mình tinh chỉnh thêm :)

~~~~ Update Log ~~~~

9/1/2025 - Phát hành lần đầu
