Core One/+ Quick-Remove MMU3 Mount

Một bộ ngàm tháo nhanh, dễ dùng cho MMU3

Mình cần gắn MMU3 trên Core One+ tiến về phía trước hơn một chút so với mấy lựa chọn đang có, nhưng vẫn để nắp máy mở/đóng thoải mái.

Thiết kế này mượn phần “chân” từ bản mod dưới đây, nhưng kéo dài để có thể trượt vào các ngàm gắn:

Với ống PTFE của MMU3, mình đang dùng bản mod này:

Hướng dẫn in

Khuyến nghị PETG, PC, ASA, v.v.; miễn là không phải PLA. Bạn có thể in theo hướng nào cũng được, nhưng mình khuyên in phần ngàm (mounts) dựng đứng như trong STL và dùng ít nhất 4 perimeters để chắc chắn.

Phần holders cũng nên đặt mật độ đủ cao, ít nhất là ở phần đầu nhô ra.

Lắp ráp

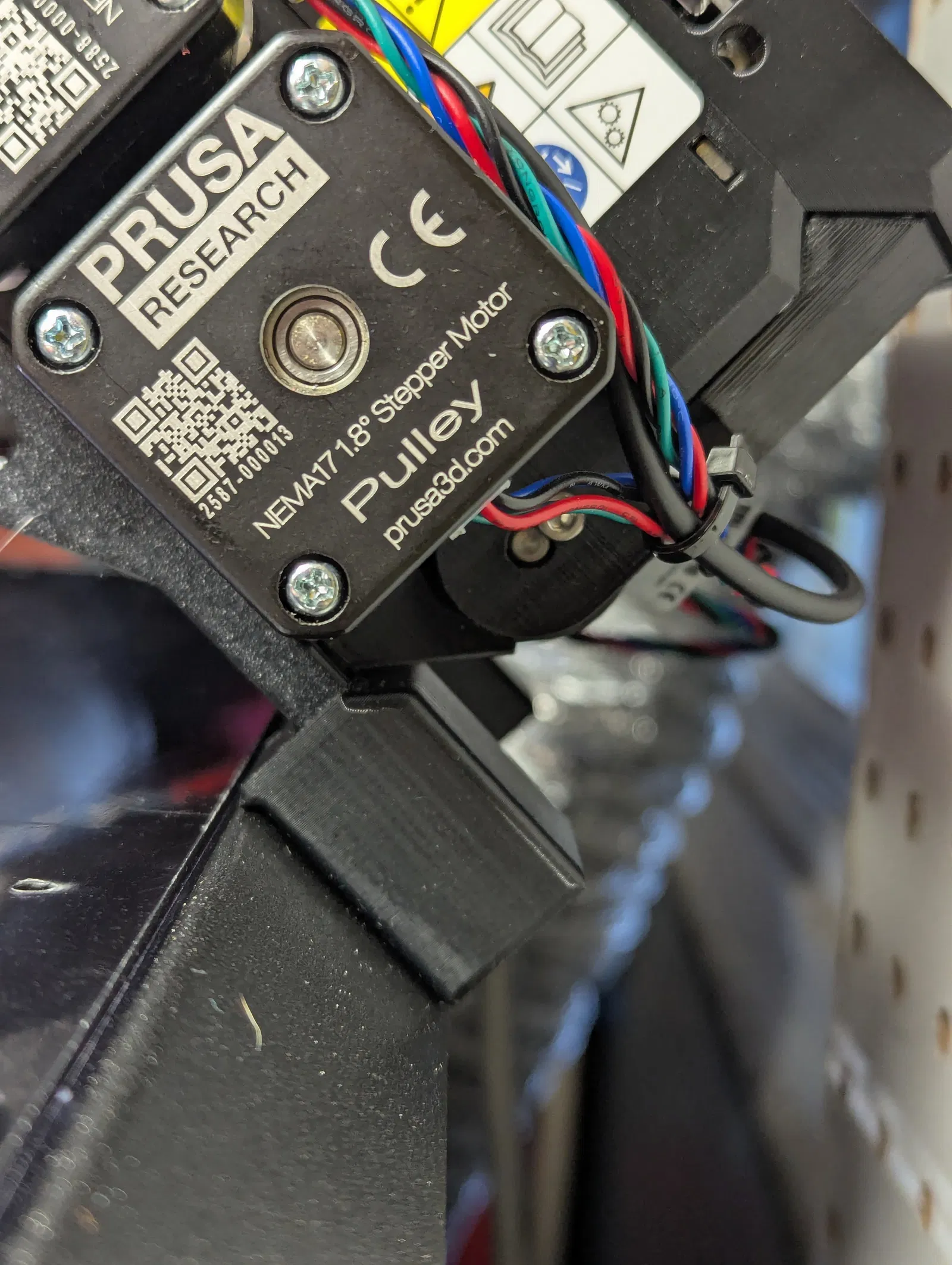

Mỗi ngàm dùng 1 ê-cu M3 (ưu tiên ê-cu khóa nylon) để bắt vào tấm panel nghiêng phía sau bằng vít M3x10mm tại các lỗ đã chỉ định. Phía có móc (hook) hướng lên trên để giúp canh thẳng chi tiết.

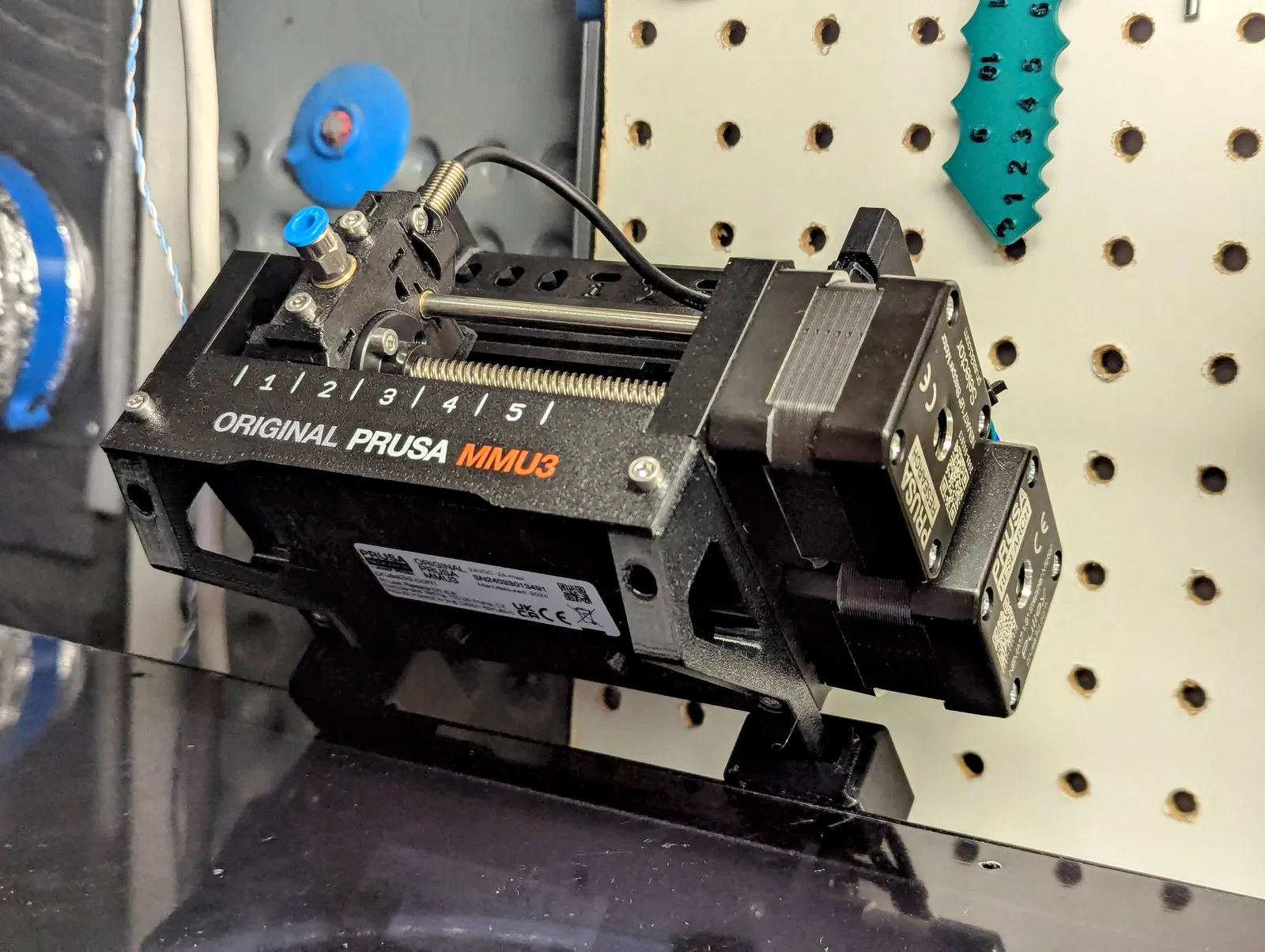

Khi đã bắt holders lên MMU3, các bayonet có thể trượt vào ngàm rất dễ. Tới giờ thì cả cụm vẫn được đỡ chắc, chưa gặp vấn đề gì!

Chưa đủ đưa ra phía trước?

Có một phiên bản ngàm dài hơn, cộng thêm 12mm, và dây cáp vẫn với tới bình thường. Nếu cần thì cũng mod thêm được khá dễ.
