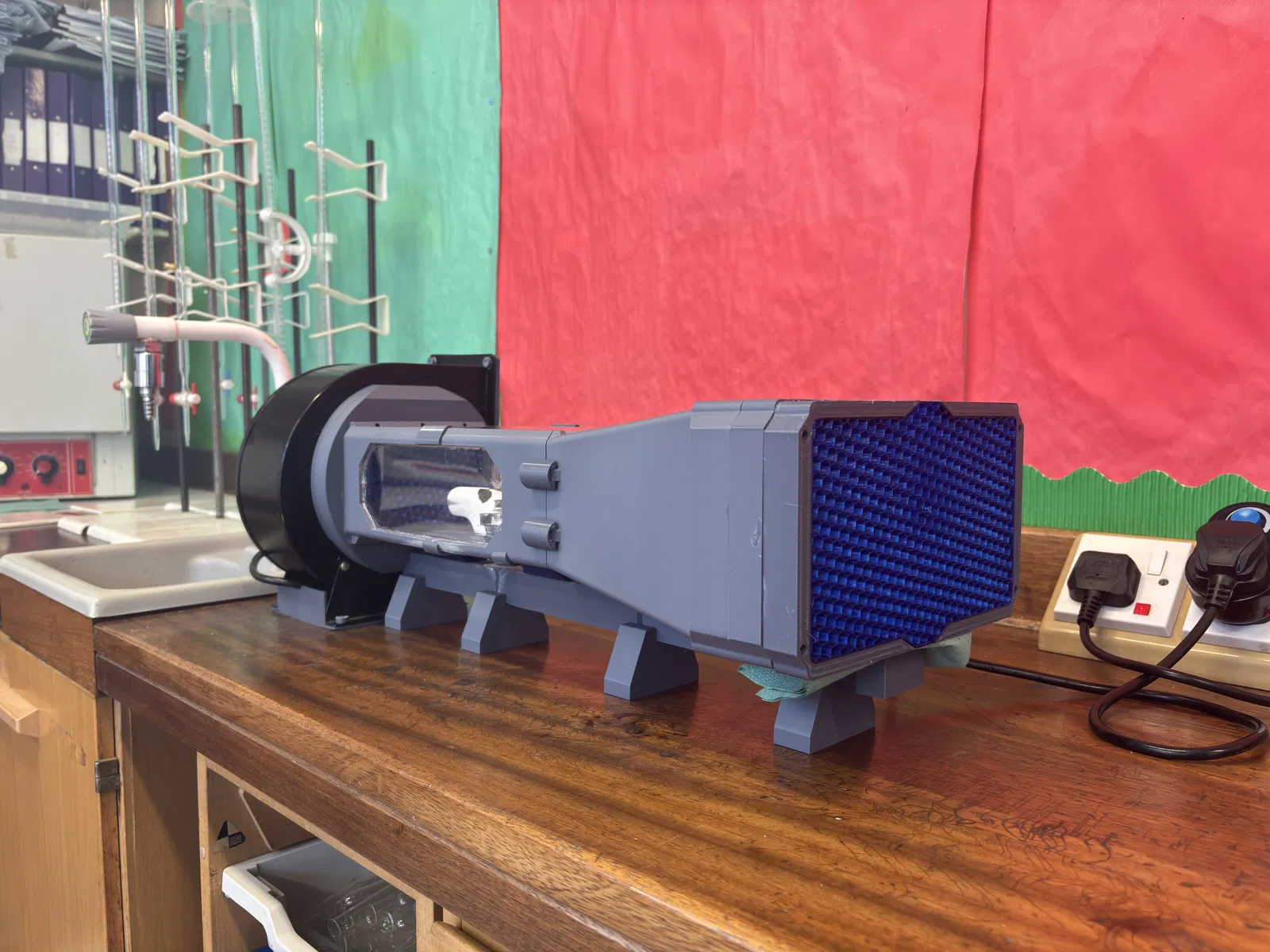

Đường hầm gió cơ bản (Basic Wind Tunnel)

Đường hầm gió (wind tunnel) có thể tuỳ biến cho nhu cầu tò mò cá nhân lẫn các bài test cơ bản. In rất ổn trên BambuLabs A1 và đa số chi tiết cũng in được trên Ender 3 V3 SE. Mẫu này ban đầu mình thiết kế cho đội Brigidine Racing của tụi mình cho dự án STEM Racing/F1 in Schools.

Bạn cần in mỗi loại chi tiết 1 cái, trừ các phần sau:

• Bottom Support (2x)

• Front Filter Holder (2x)

• Main to Settling Connector (x6)

Để in phần filter trong Bambu Studio, chỉnh top và bottom layers về 0, rồi chọn infill density (dưới 20% là lý tưởng) và chọn kiểu infill thoáng như honeycomb hoặc grid.

Bạn sẽ cần tạo các “cửa sổ” cho buồng chính (main chamber). Bọn mình cắt laser mica acrylic trong suốt cho bản của tụi mình.

Ở phần phía trước wind tunnel, nếu bạn muốn thêm nhiều lớp filter để “làm điều kiện” dòng khí (condition airflow) tốt hơn nữa thì cứ dùng thêm các front-outer filters và filter holders.

Các chi tiết đã được tối ưu để in trên BambuLabs A1 mà không cần supports.

Phần rear connector nhiều khả năng bạn sẽ phải chỉnh/thiết kế lại cho khớp với fan của bạn; một quạt hút bếp 200mm là nền tảng rất ổn. Ở dự án gốc, bọn mình dùng quạt ly tâm (centrifugal fan) 2500rpm, tương tự cái này - https://www.ato.com/85w-centrifugal-fan?srsltid=AfmBOorwLwY-yxN3dfHzFt_CekCBxyDl6rEHDxjrUFQZEuNxH9F6Vhgz
