Kẹp phụ kiện rail Vixen cho mini PC Mele Quieter/Cyber

Tổng quan

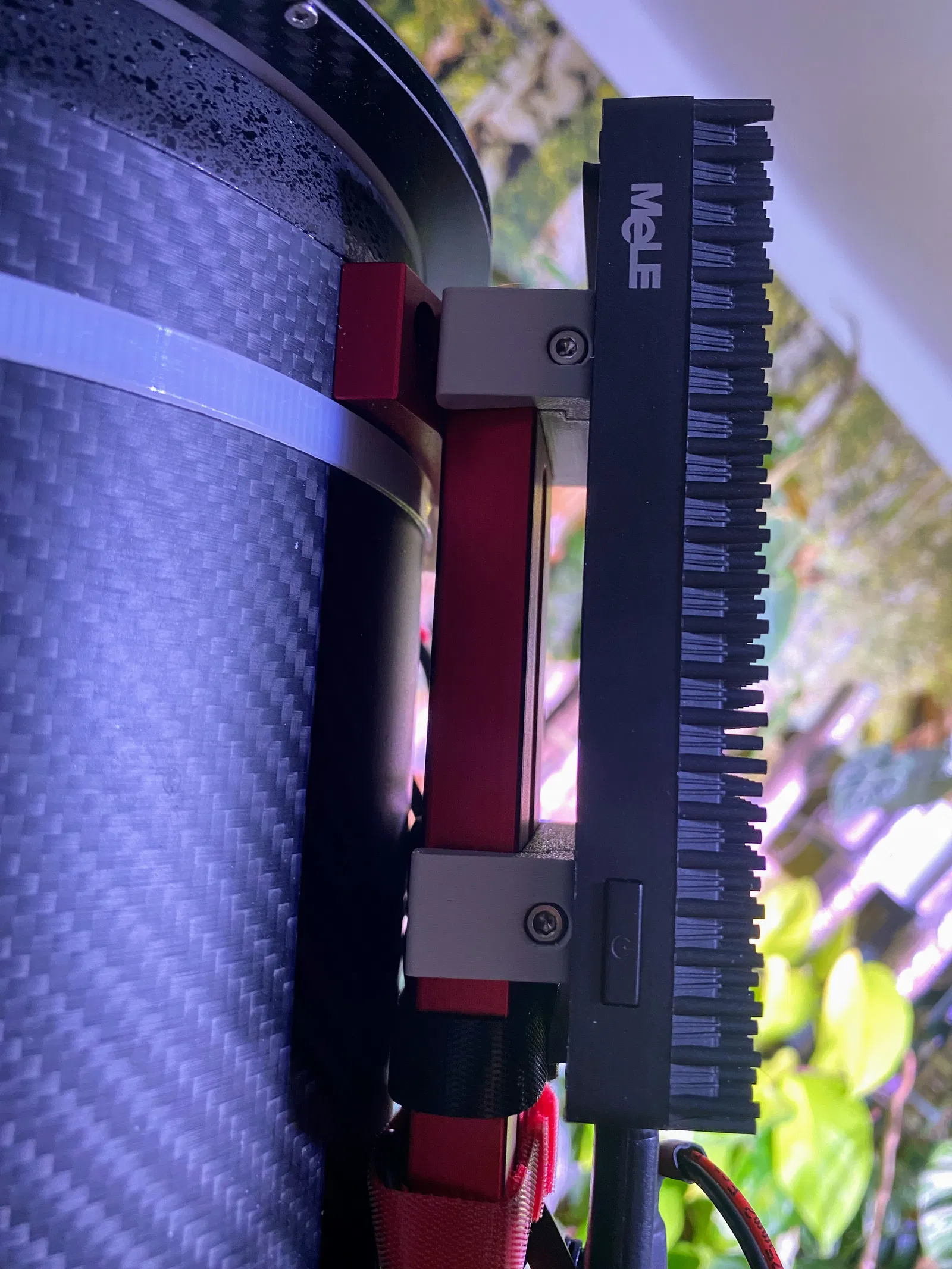

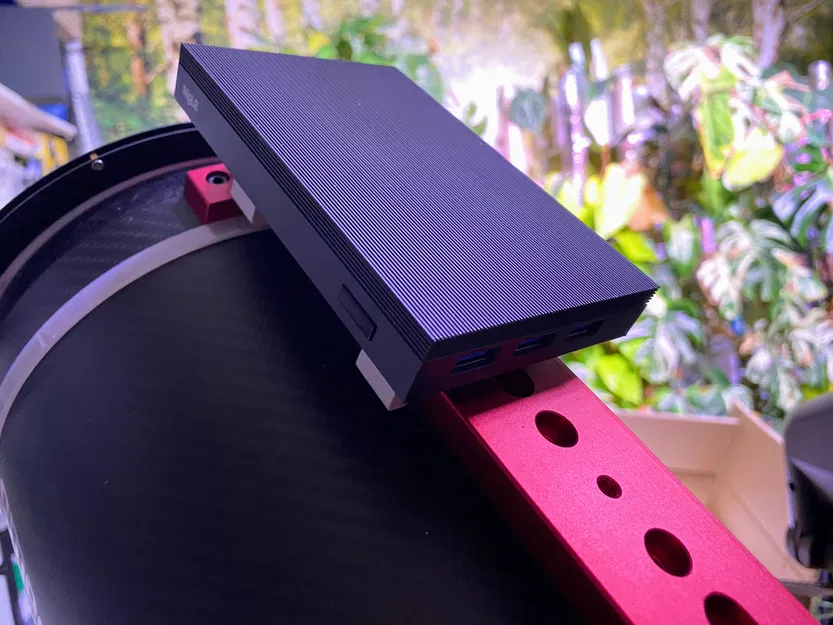

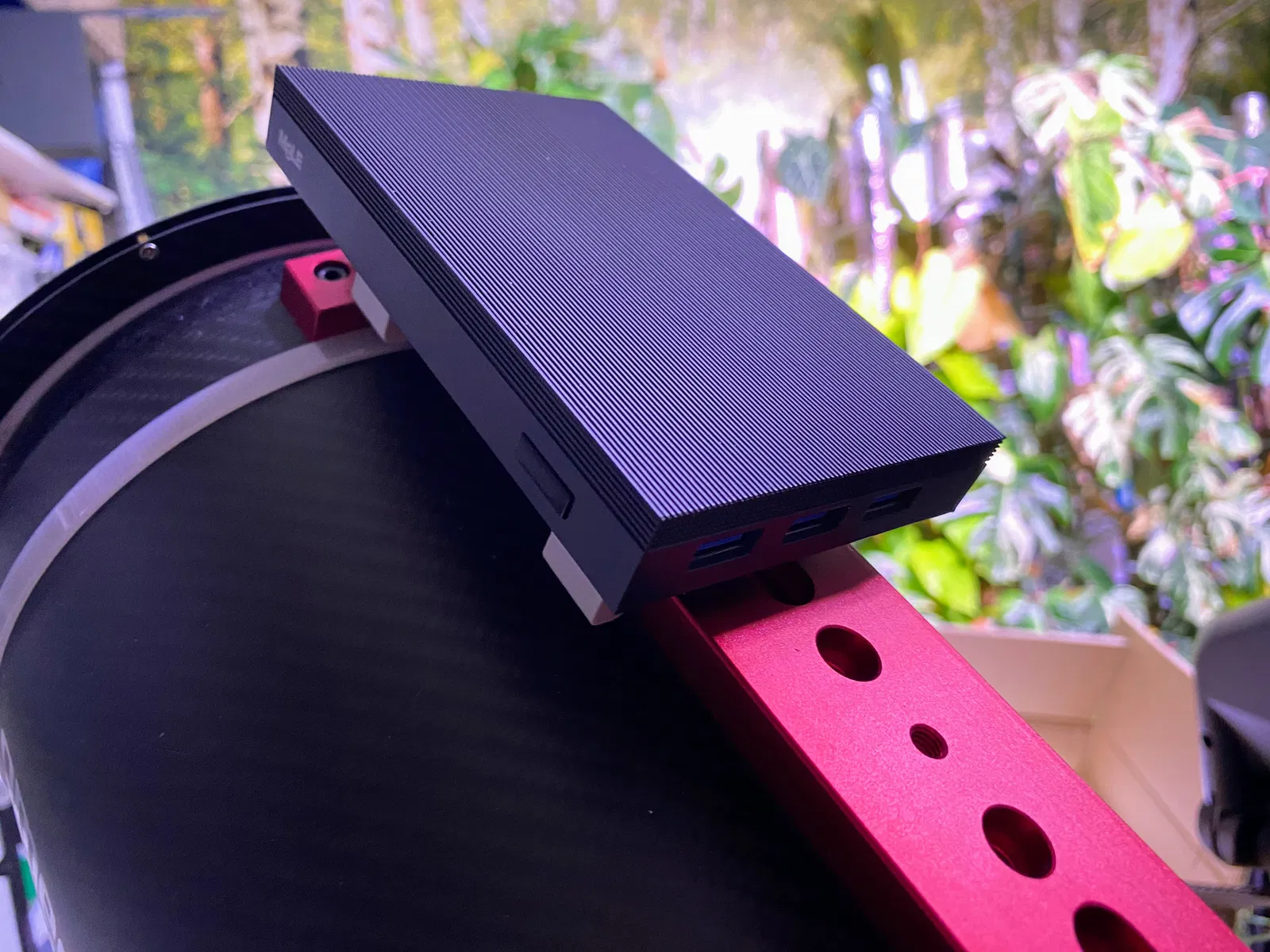

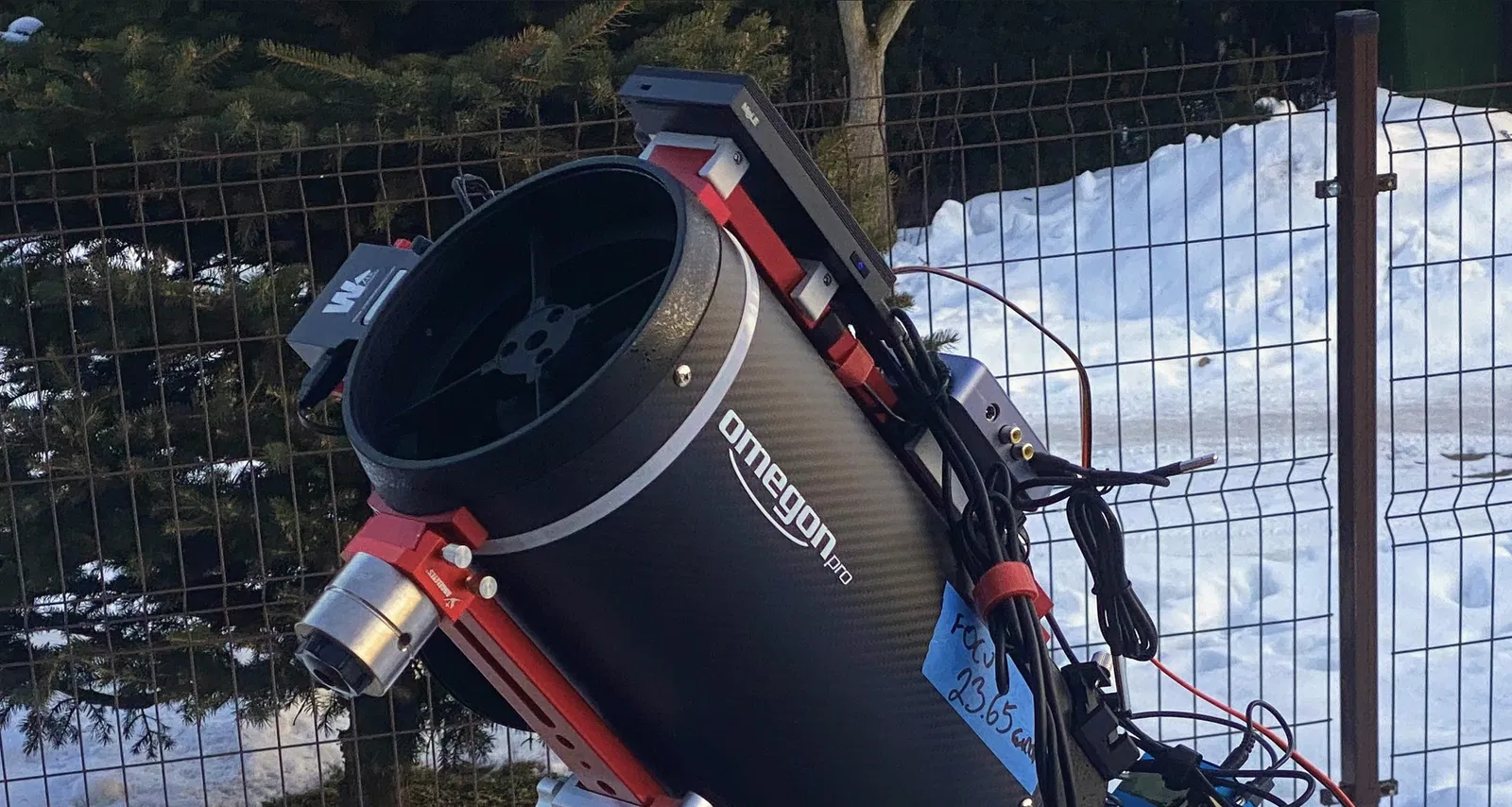

Đây là một pát/giá đỡ in 3D đơn giản để gắn trực tiếp mini PC MELE lên thanh dovetail kính thiên văn chuẩn Vixen.

Đã test vừa:

- MELE Quieter 3C

- MELE Quieter 4C

- MELE Cyber X1

Phần cứng (BOM)

- 2x ê-cu vuông M3 (cho phần kẹp / “ê-tô”),

- 2x vít M3, dài ≥ 35 mm (dài hơn 50mm sẽ bắt đầu thò ra ngoài),

- 2x vít M3x8 mm (để bắt phần mount in 3D vào mini PC).

Tuỳ chọn lắp đặt

Tấm phía máy tính có 2 cặp lỗ bắt:

- lỗ giữa: giúp PC nhìn cân giữa trên rail Vixen,

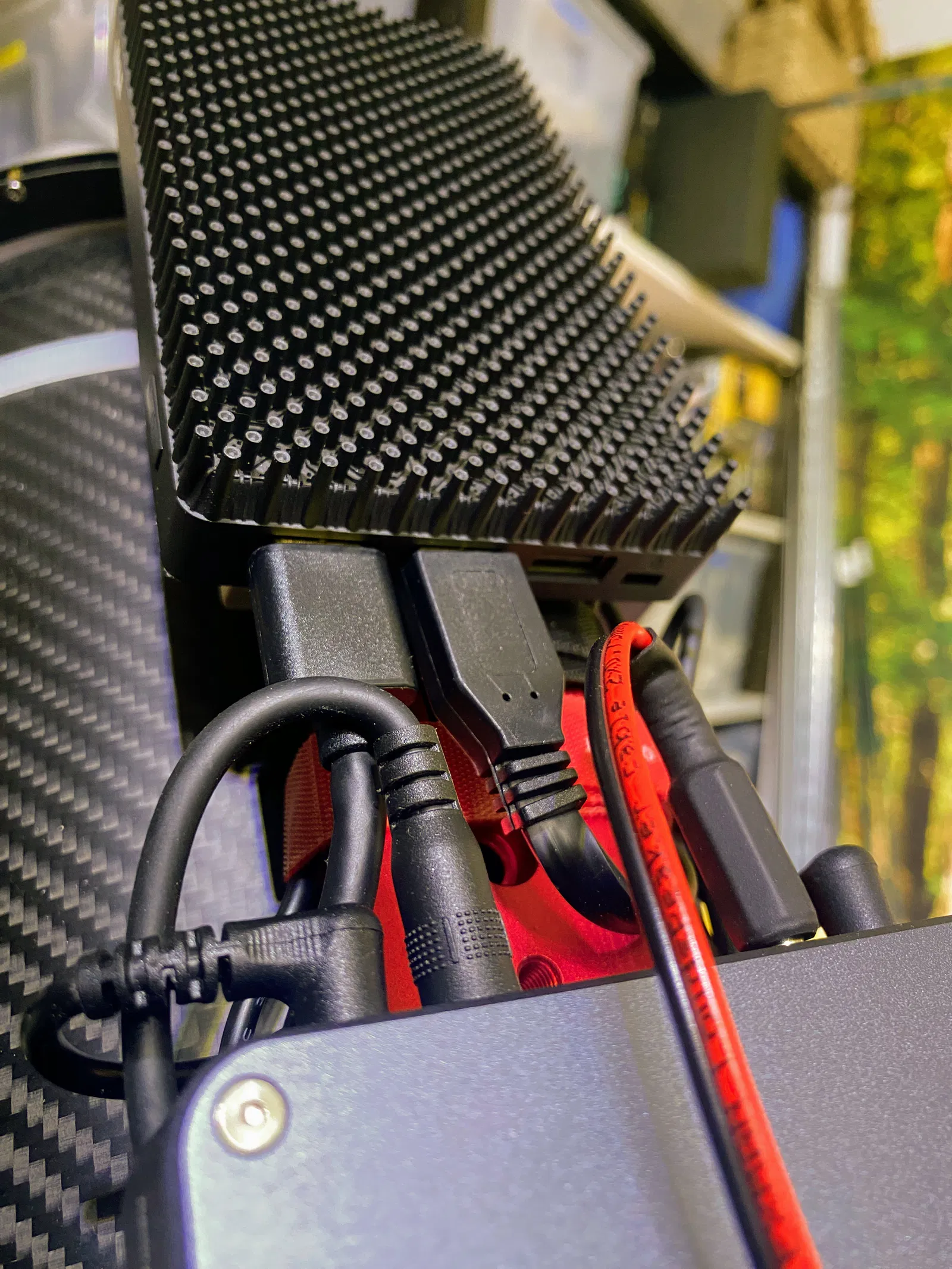

- lỗ lệch: gắn PC lệch nhẹ sang một bên (hữu ích khi cần chừa thêm chỗ cho dây/cáp ở một phía).

Khuyến nghị in

- Khuyên dùng ASA vì có UV/nắng; ngoài ra lưu ý mini PC sẽ ấm lên từ mặt đáy, nên pát có thể chịu thêm nhiệt,

- infill: bản mình in 70%, nhưng do chi tiết nhỏ và mỏng nên gần như đặc,

- Mình khuyên nên in từng part đúng theo orientation mặc định có sẵn trong các file STL; cách này giúp độ cứng và lực kẹp của pát ít phụ thuộc vào độ bám giữa các lớp hơn.

Lắp ráp

Lắp ráp sẵn phần kẹp (“ê-tô”) trước:

- nhét ê-cu vuông M3 vào đúng hốc,

- vặn mồi 2 con vít M3 dài để ê-cu tự canh thẳng.

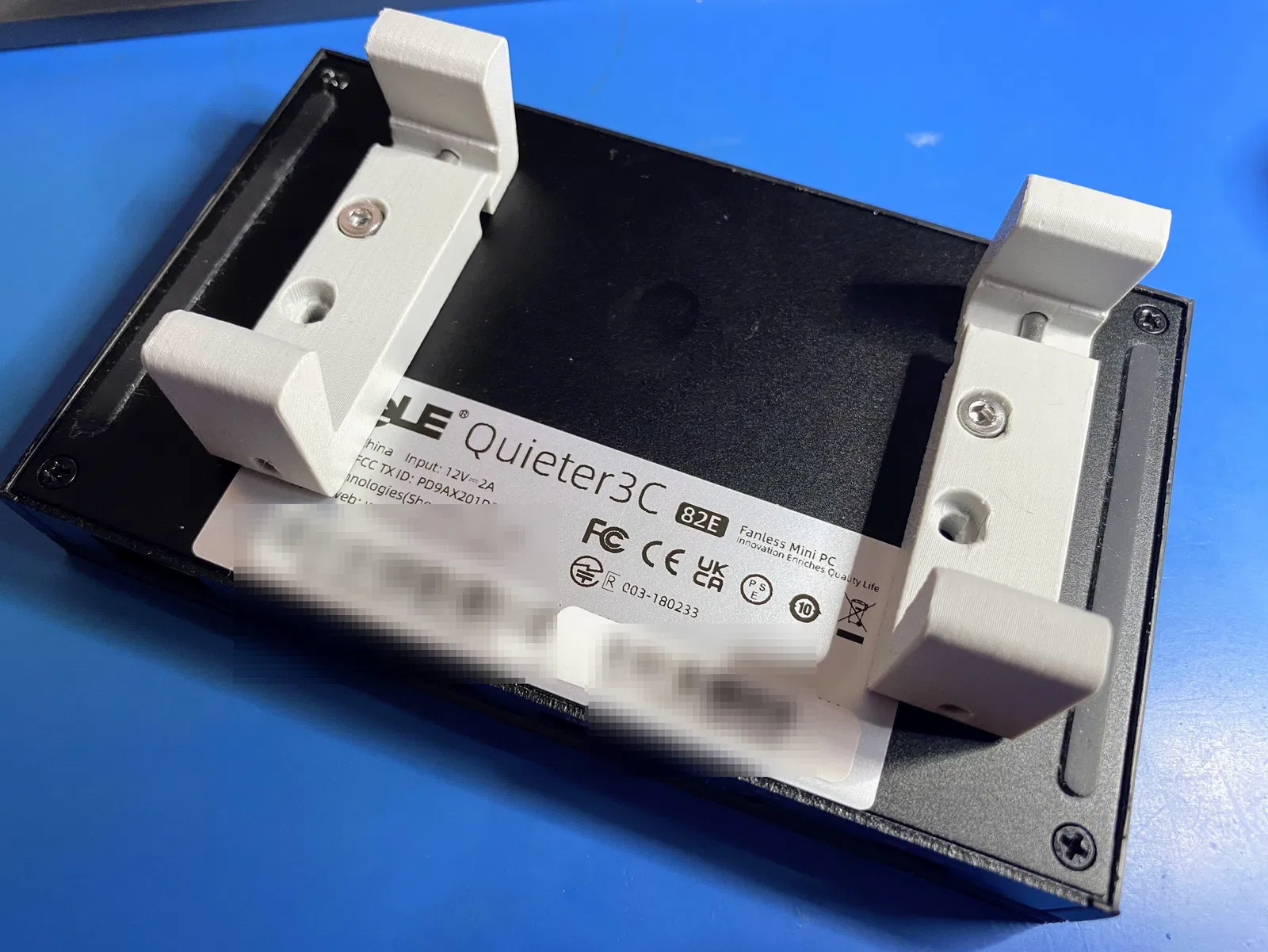

Sau đó mới bắt cụm kẹp đã lắp vào PC bằng 2× vít M3x8 mm.

Cách dùng

1. Chọn cặp lỗ giữa hoặc lỗ lệch (tuỳ theo đường đi dây/cáp).

2. Bắt các pát vào PC bằng 2x vít M3x8 mm.

3. Trượt/kẹp cả cụm lên thanh dovetail Vixen.

4. Siết đều tay cả hai vít M3 dài để kẹp chắc.

Ghi chú

Đừng siết quá tay phần kẹp — siết vừa đủ để không bị xê dịch là được!
