Dobsonian Azimuth Slider

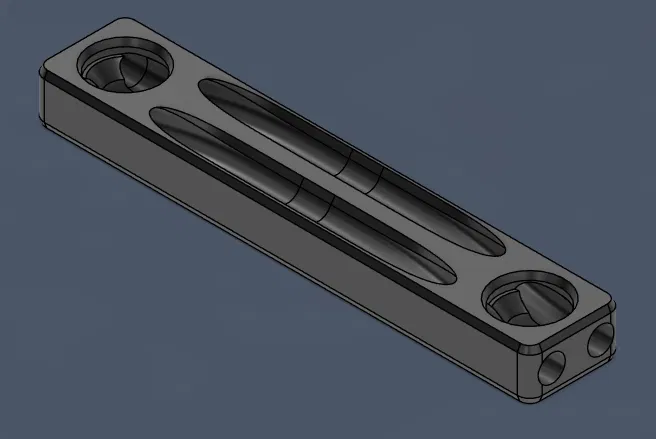

Bản slider azimuth cho Dobsonian, dùng ống PTFE OD 4.0mm và vít FHCS để nén khóa ống tại chỗ. Fit khá khít; có thể cần in thử và scale nhẹ tùy máy in và kích thước ống PTFE.
Mô tả

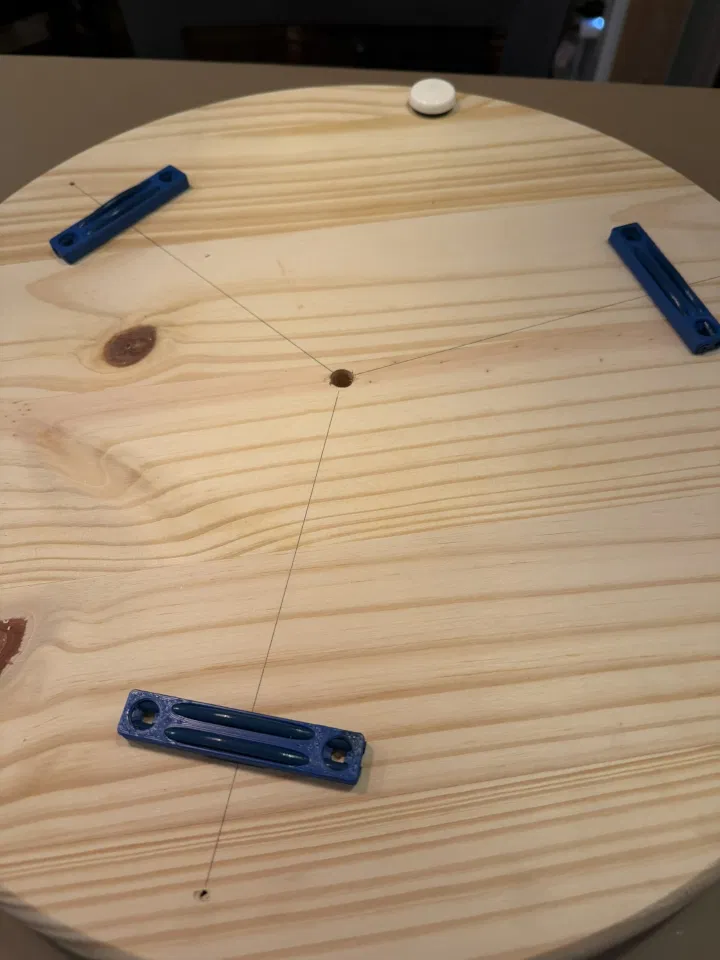

Hữu ích để làm azimuth bearing/slider, dùng tối thiểu ống PTFE.

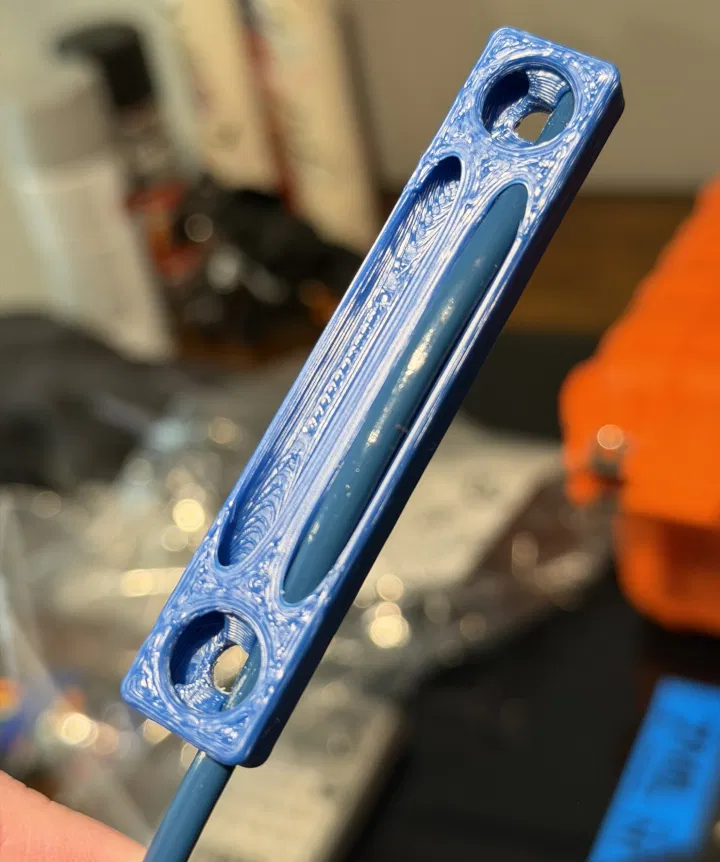

Các vít đầu bằng (flat head) sẽ nén ống PTFE để khóa nó cố định tại chỗ. Ống PTFE vốn đã fit khá khít; mình thấy có một góc bị chặt hơn hẳn, khả năng do z-seam. Nên in thử 1 cái để test — có thể cần scale nhẹ tùy theo máy in của bạn và ống PTFE.
Đường kính ngoài (outer diameter) ống PTFE nên là 4.0mm
Vít FHCS
-
8 x 1 in. #2 Phillips Drive, Flat Head
-- Hoặc tương tự --
-
Đường kính đầu vít (Head Diameter) <= ~9mm
-
Đường kính tối đa phần ren đực (Male Thread Max Diameter): ~5mm
-
Chiều dài (Length) <= độ dày bề mặt bạn bắt vào; và >= 10mm
