Kẹp Micro Không Dây - 35mm (Wireless Microphone Clip)
Kẹp in 3D để giữ micro không dây Shure PGXD2 đường kính 35mm. Có kèm bản vẽ 30mm và file STP. Cần adapter ren 5/8-27 UNS sang 1/4-20, heat-set insert và hardware cho điểm xoay; khuyên in PETG.
Mô tả

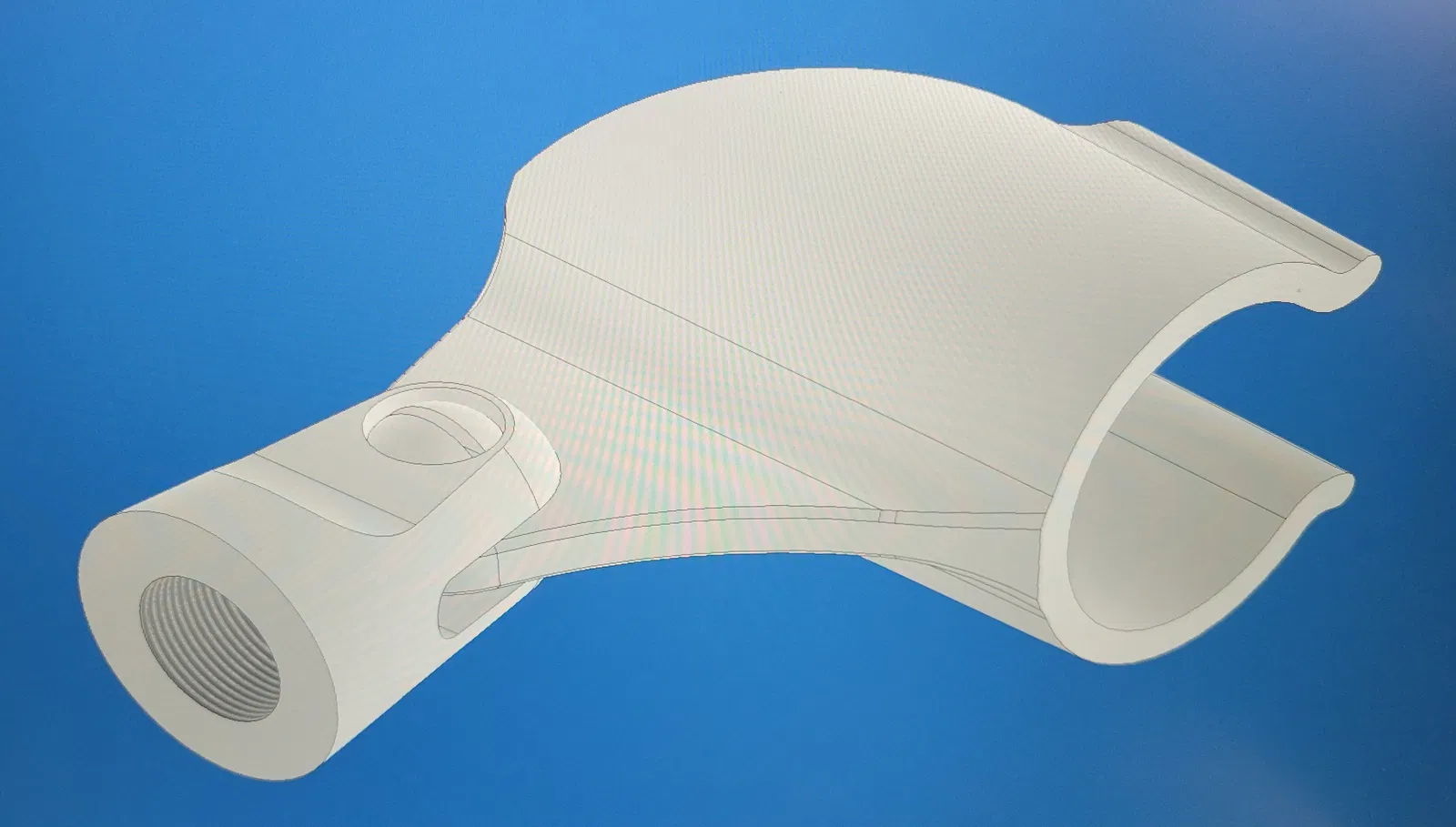

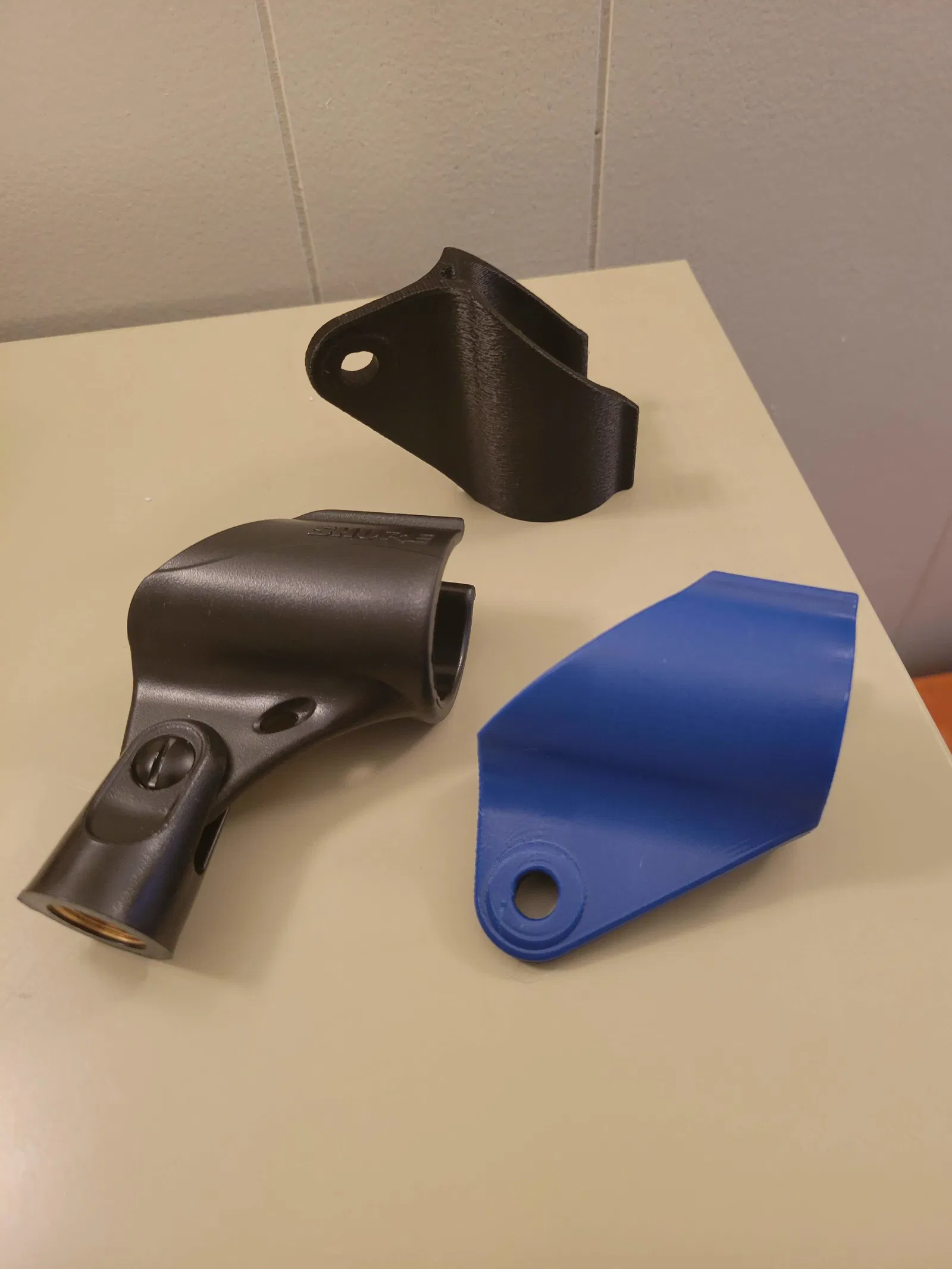

Thiết kế để giữ micro không dây Shure PGXD2 (35mm). Mình có đính kèm thêm bản vẽ 30mm và file STP của bản gốc.
Phần cứng cần thêm: Ren chân stand micro là 5/8-27 UNS. Bạn có thể mua adapter để chuyển sang ren 1/4-20 để gắn ở đáy cái kẹp này. Lỗ ở đáy là 0.350 để vừa heat-set insert 1/4-20. https://www.mcmaster.com/93365A162/

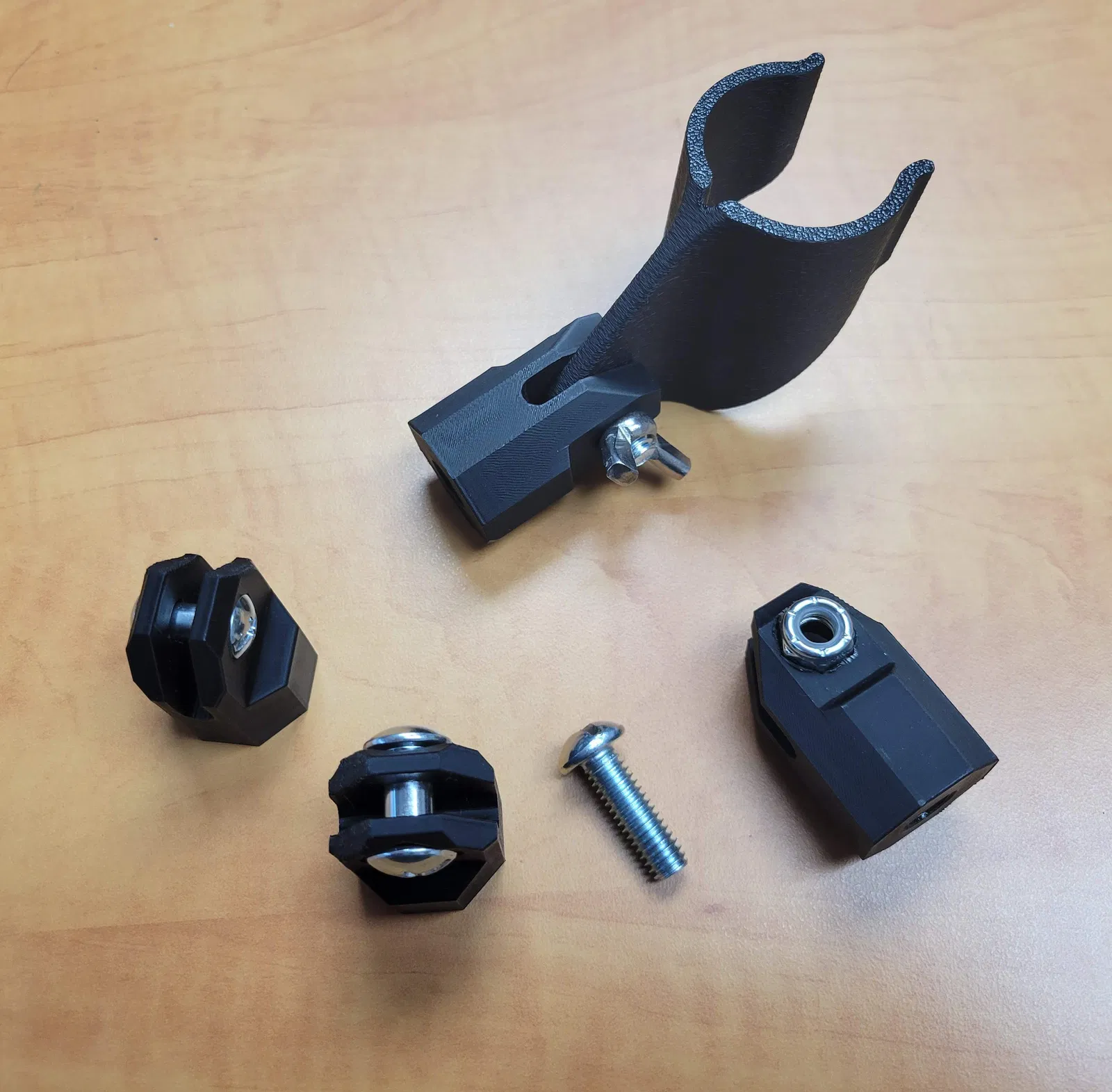

Phần pivot (điểm xoay) sẽ cần thêm hardware. Mình thiết kế 4 kiểu đế khác nhau cho nhiều lựa chọn:
- Base 1 & 2: dùng barrel bolt cỡ 1/4 và 5/16.
- Base 3: dùng vít 5/16 và ê-cu Nylock.
- Base 4: dùng bu-lông đầu vuông 5/16 kèm wingnut.
PETG chắc là lựa chọn tốt nhất: nozzle 0.4mm với layer height 0.16mm, 3–4 walls và infill tối thiểu 25–50%. PLA sẽ bị creep theo thời gian và tốt nhất nên in gần như đặc (nearly solid).
