Framework 13 – Vỏ dưới in 3D (chưa test)
Remix từ Chuyển Framework Laptop sang Tablet (Framework Tablet Conversion) Tác giả whatthefilament
- Lượt tải
- 1
- Lượt thích
- 1
- Lượt coi
- 93
- Bản remix
- 0
- Bình luận
- 0
File 2 12,2 MB
- Framework-13P-2_1769338729.stepSTEP · 4,9 MB
- Framework-13P-2_1769338731.stlSTL · 7,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #202992
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- GPL v3.0 — Giấy phép Công cộng GNU
Mô tả
Hello :)

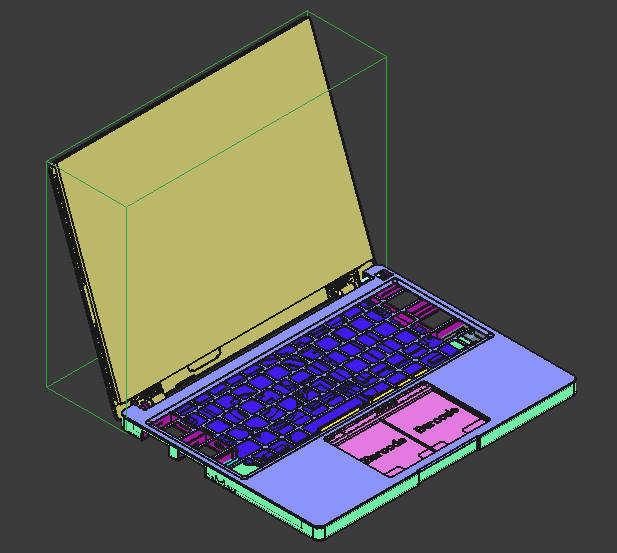

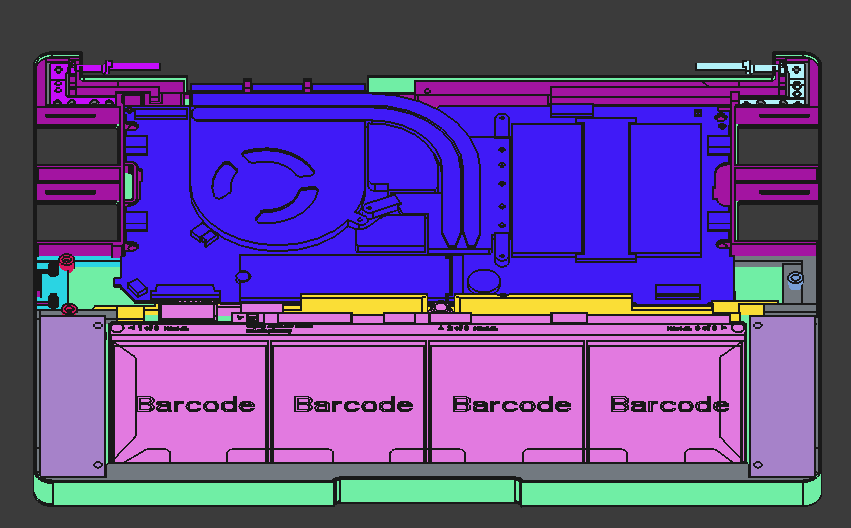

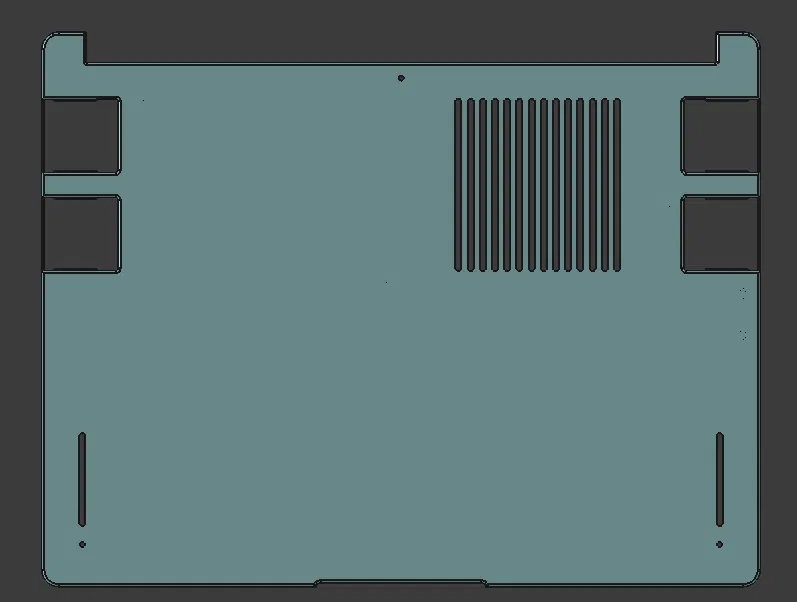

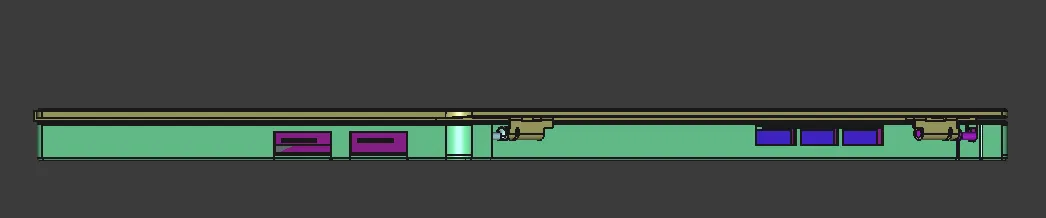

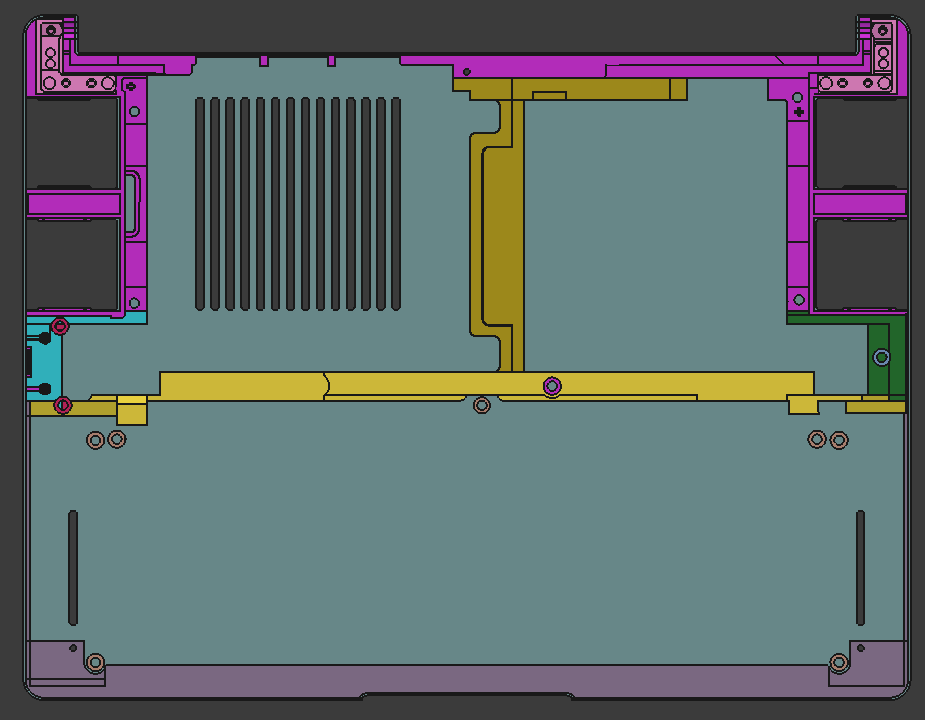

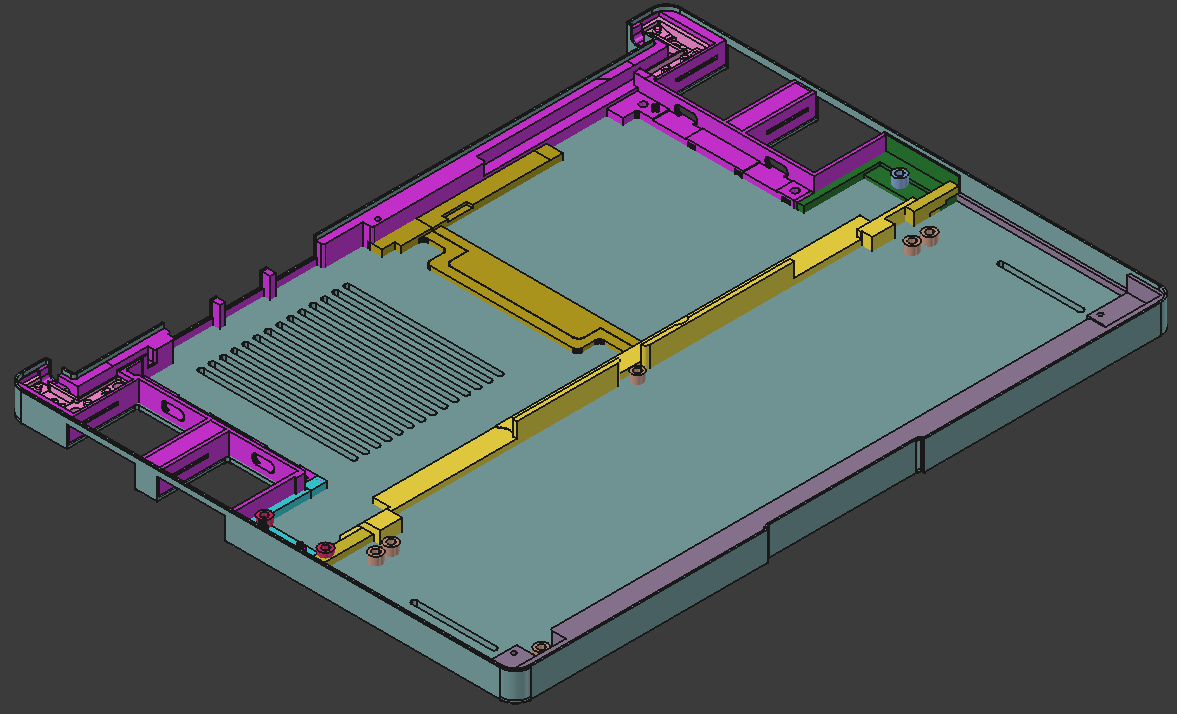

Đây là lần thử đầu tiên của mình cho một thiết kế lower chassis (vỏ dưới) có thể in 3D cho Framework 13. Đây cũng là dự án CAD đầu tay nên chắc chắn còn nhiều vấn đề. Một điểm mình thấy rõ là độ dày thành bên: ở một vài đoạn chỉ 0.8mm, dù có thể vẫn ổn nếu dùng filament gia cường sợi (fibre reinforced) hay gì đó tương tự. Thêm nữa: bản lề sẽ không mở hết 180 độ, tuy nhiên chỉnh sửa nhẹ là có thể làm được. Cuối cùng, độ khít có thể sẽ khá chặt tùy theo tính chất vật liệu của filament và độ co rút, vì tiếc là mình chưa có cơ hội tự test. Phần vỏ này được thiết kế để dùng mấy con M2 heat inserts cho toàn bộ ốc, trừ phần bản lề sẽ dùng loại M2.5 inserts, và dự kiến tương thích với cụm keyboard và display tiêu chuẩn.
Mình hi vọng thiết kế này có thể gợi ý/inspire cho mọi người làm ra những chassis Framework tùy biến hoặc form factor thú vị khác. Tính tổng thể thì mình khá hài lòng với kết quả, nhưng mình rất hoan nghênh mọi góp ý vì mình cũng muốn tiếp tục lặp (iterate) và cải thiện thêm. Thảo luận trên Framework Forum về dự án này ở đây.
Thân ái,
Zdeněk
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 2
- Tổng dung lượng
- 12,2 MB
- File lớn nhất
- 7,3 MB
