Mô tả

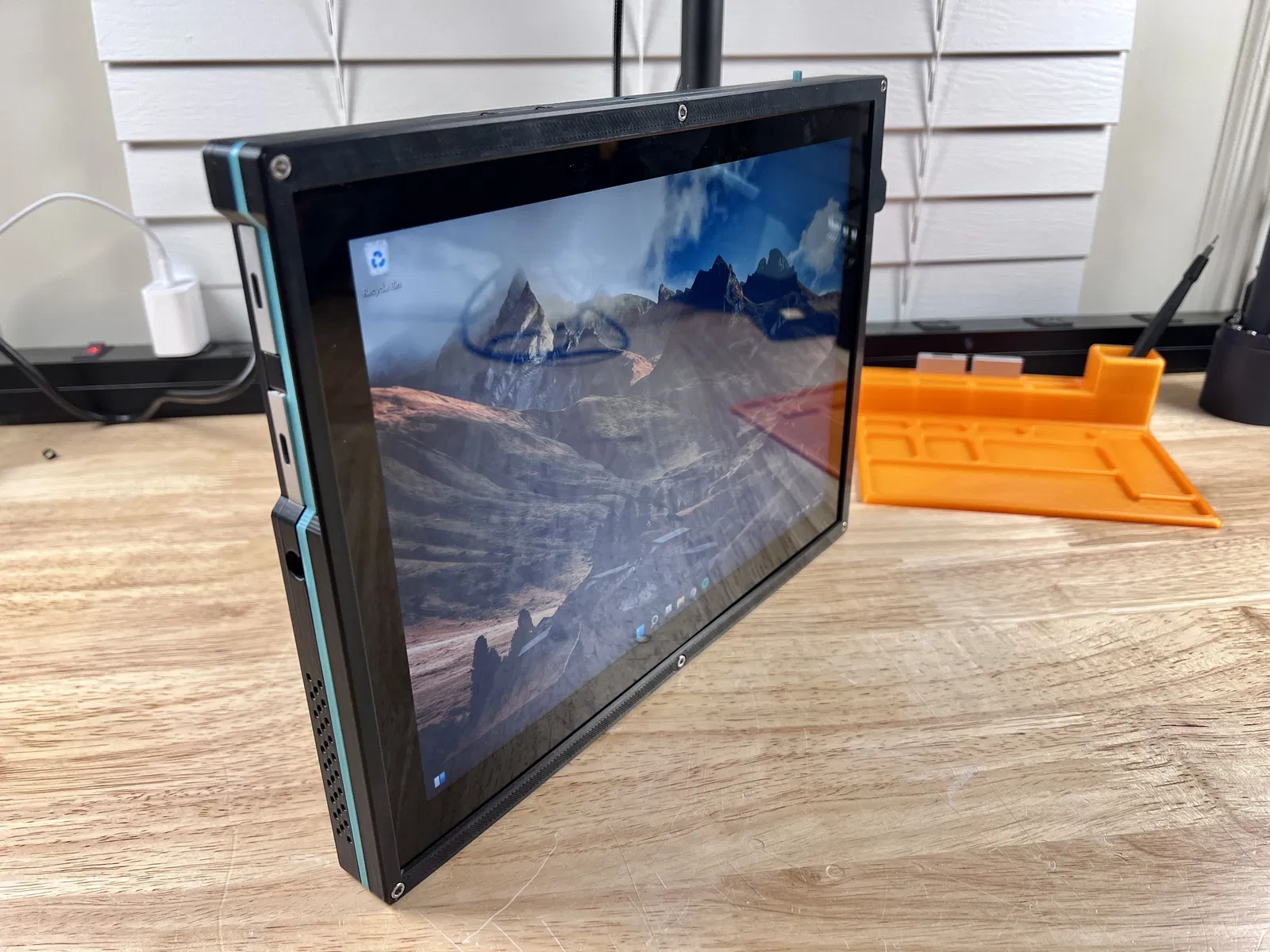

Ốp tablet in 3D cho Framework Laptop

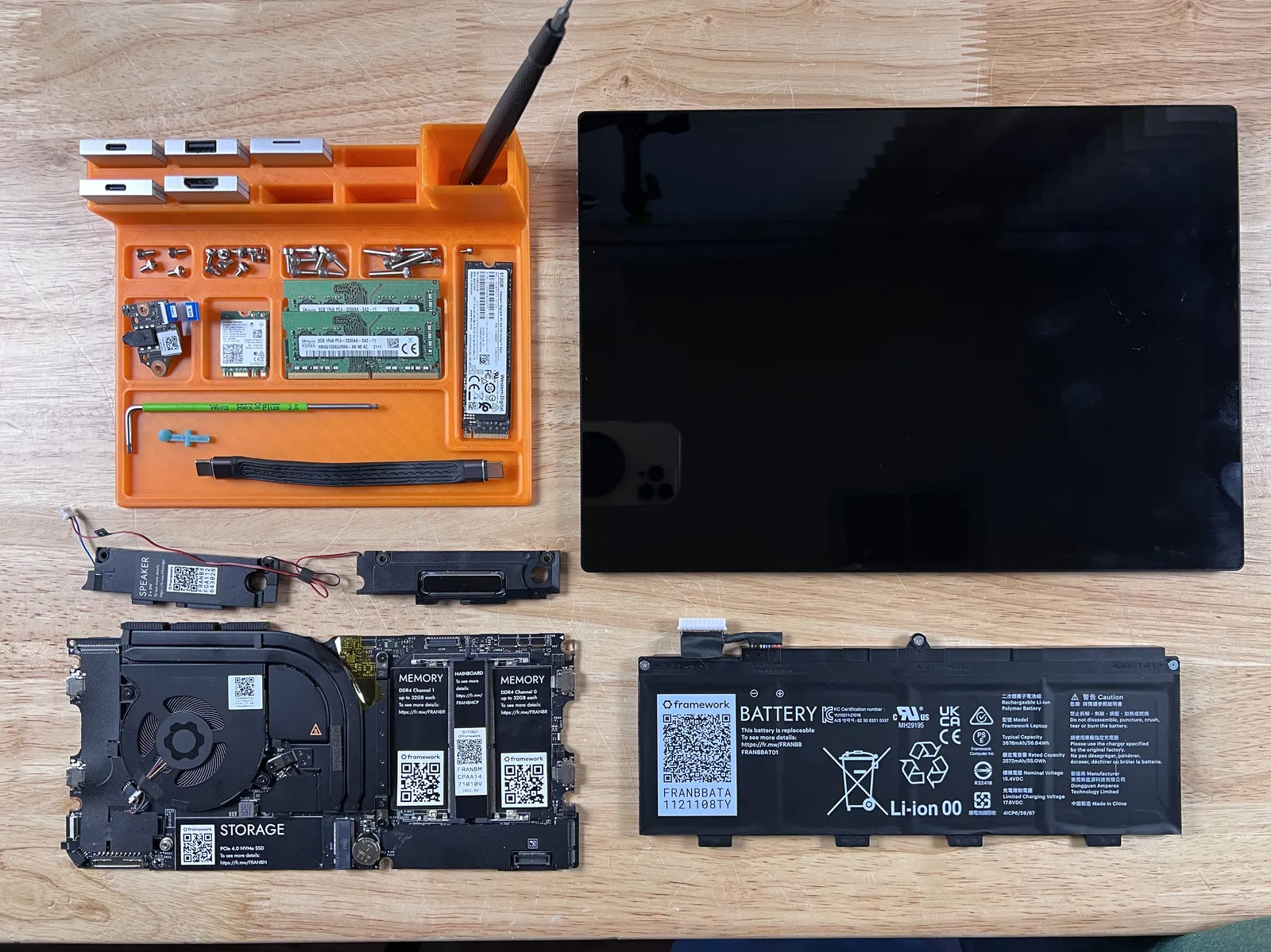

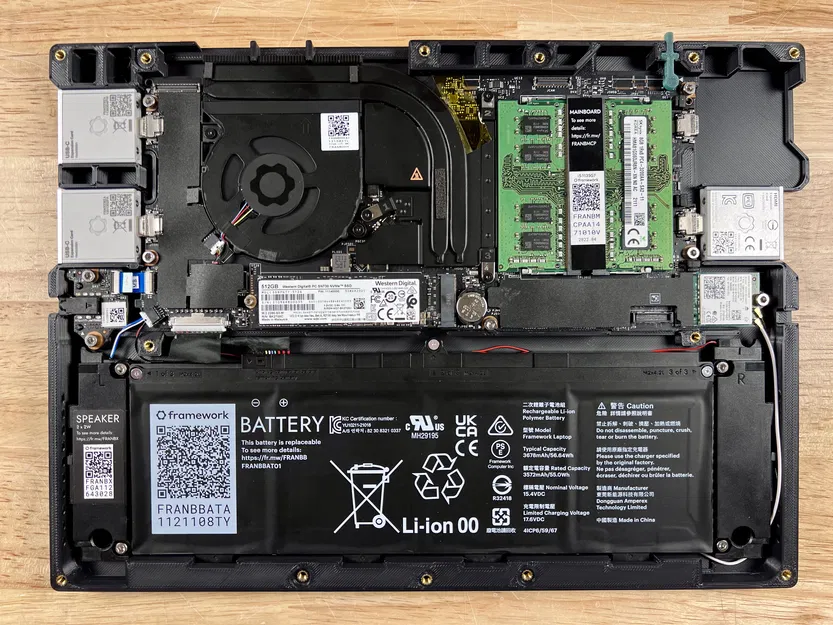

Tinh thần của dự án này là chỉnh sửa ít nhất có thể để chuyển một chiếc Framework Laptop sang dạng tablet. Trong trường hợp này, mình dùng tối đa các linh kiện OEM của Framework.
Toàn bộ được cố định bằng ốc M3 và heat set inserts.
Lắp ráp
Để dễ sắp xếp linh kiện cho dự án này, bạn cũng có thể in miễn phí
Khi lắp ráp, bạn sẽ cần những món sau:
- 25 - M3 heat inserts (ngắn)
- 8 - ốc M3 x 4mm
- 7 - ốc M3 x 8mm
- 6 - ốc M3 x 16mm
- 4 - ốc M3 x 5mm
Ốp tablet này dựa trên một màn hình rời 12.3-inch external display
Để kết nối màn hình với Motherboard, bạn sẽ cần cáp USB C 3.1. Cáp phải truyền được power, data và input. Mình dùng loại này: USB C Cable
Thiết lập in:
Mình khuyên bạn nên in tất cả các chi tiết của vỏ bằng ASA hoặc ABS vì sẽ cho khả năng chịu nhiệt tốt nhất.
Vỏ này được thiết kế để in ở layer height 0.2mm với nozzle 0.4mm.
Không cần support in. Tất cả lỗ đã có hỗ trợ tích hợp sẵn. File STL đã được canh hướng đúng để in chuẩn.
Kích thước vỏ là 317.2mm x 224mm x 24.6mm, nên bạn cần máy in đáp ứng được khổ đó. Mình in trên Voron 2.4 350mm.
Ngoài ốp tablet, bạn còn sẽ có wall dock và desktop dock để dùng ở chế độ desktop hoặc gắn với màn hình rời.
Mình cũng đã upload file STEP cho model, để bạn có thể chỉnh lại khung cho phù hợp với bất kỳ màn hình nào bạn muốn.
Mong nhận được góp ý từ mọi người.
