Giá gắn case MattHub lên Index Audio Strap / Beyondex

Lưu ý: Hiện tại thiết kế này chỉ dành cho v5.2, hub v5.1 có khoảng cách lỗ bắt vít hơi khác nên sẽ không lắp vừa nguyên bản (as-is)

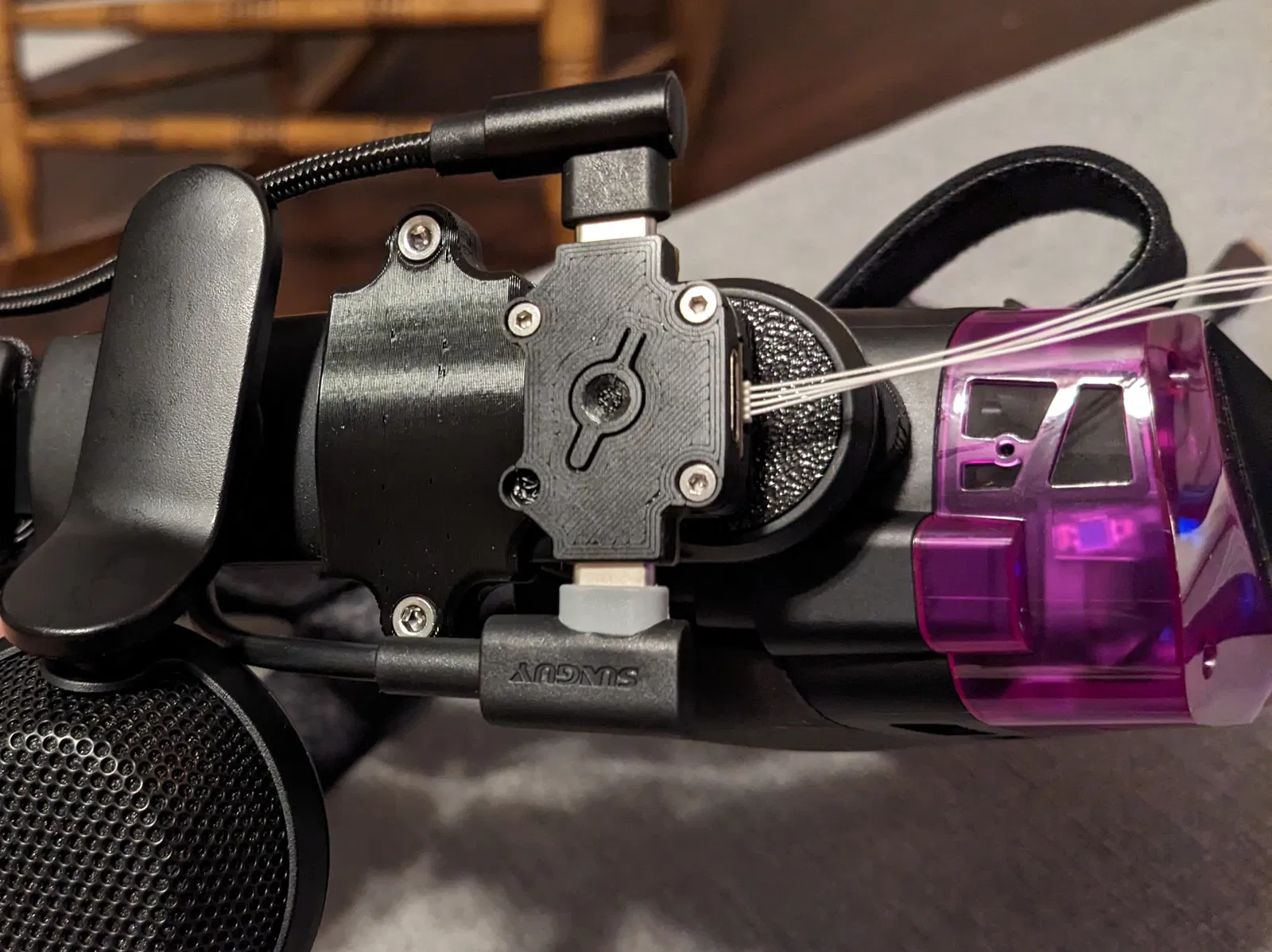

Đây là một bộ case mount để gắn USB hub MattHub lên dây đeo tai nghe Index audio strap (hoặc mod Beyondex). Dây USB Beyondex zin ngắn quá nên mình khuyên dùng cáp C to C dài 12" với một đầu right angle. Ngoài ra, để nối vào Beyond thì có thể dễ hơn nếu dùng cáp C to C 3" hai đầu thẳng; tuy cáp 6" đầu right angle hay dùng vẫn xài được.

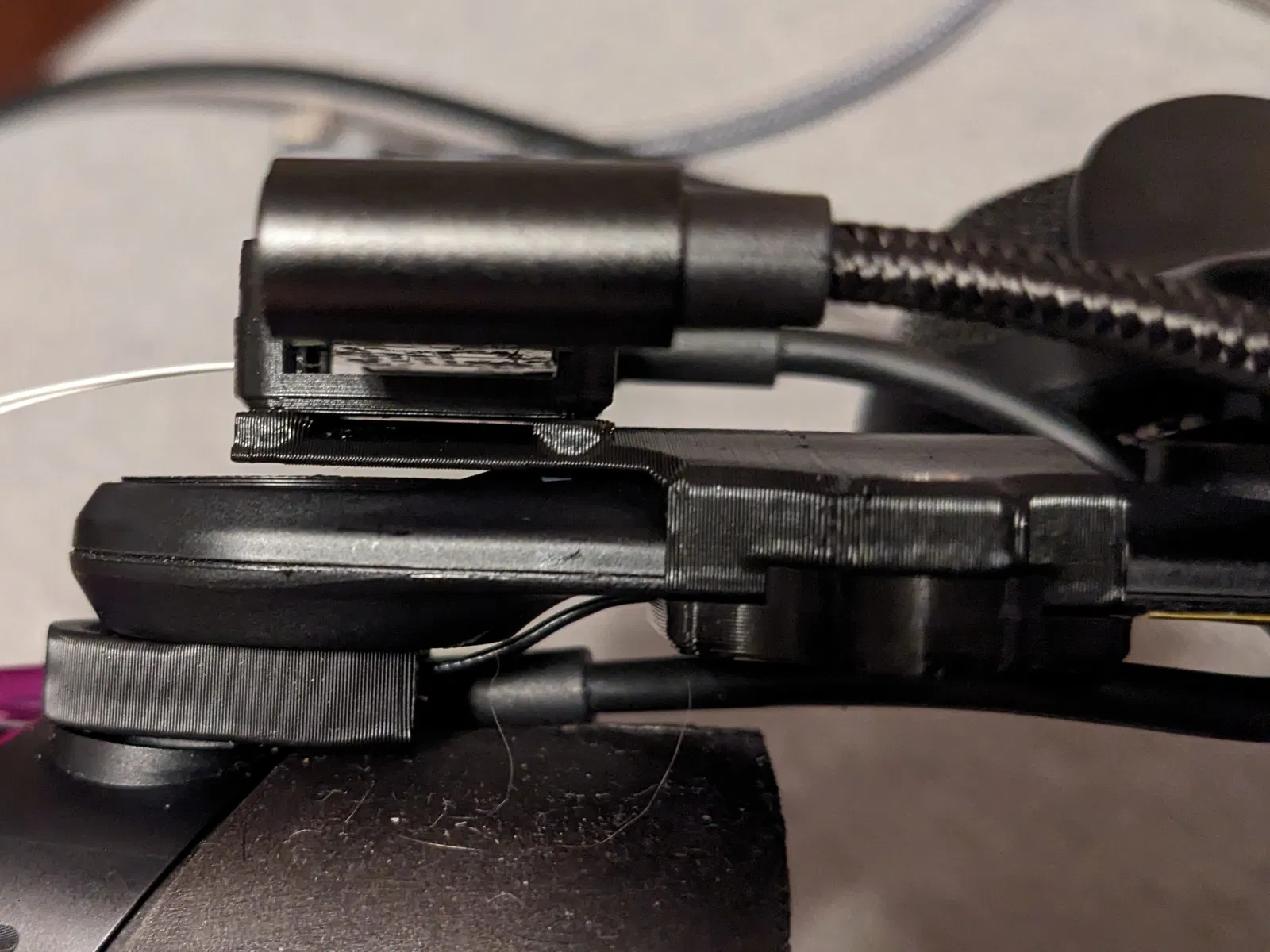

Mình chọn xoay hub lại vì nếu để cổng phía sau như cũ thì sẽ không đủ khoảng hở để đầu cắm USB không bị vướng vào tay loa khi gập loa lên. Còn nếu dời hub đủ để né tay loa thì các dây còn lại sẽ bị căng quá.

Materials

Để làm case mount này, bạn cần:

• Cáp C to C 12", khuyến nghị một đầu right angle (dây kèm Beyondex quá ngắn)

• 4x M2x8 socket head cho hub case

• 2x M3x6 socket head cho index clamp

• 2x ê-cu lục giác M3 cho index clamp

Printing Tips

Để in cho dễ, file 3mf có sẵn trọn bộ chi tiết (bao gồm cả lid kèm button) đã được đặt đúng orientation và bật/chặn support đúng chỗ. Dùng “reload from disk” hoặc “replace with STL” để đổi qua các phiên bản thay thế (cho IndexBackplate và CaseLid) mà vẫn giữ nguyên orientation/cài support.

Nếu bạn muốn tự set up, chi tiết như sau:

• Material: PLA, PETG chắc cũng ổn

• Nozzle: khuyến nghị mạnh 0.4

  • Nếu dùng nozzle lớn hơn có thể hub sẽ khó fit vào hơn

• Layer Height: 0.2

  • (Bạn có thể in 0.1 cho case backplate và case lid nếu kỹ tính về độ mịn bề mặt)

  • (Index mount và backplate in 0.2 là dư ổn)

• Orientation & Supports:

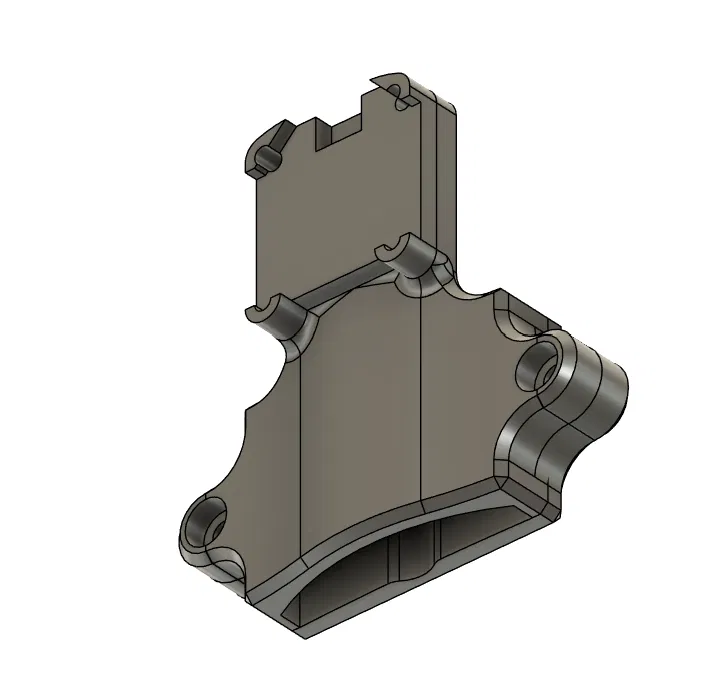

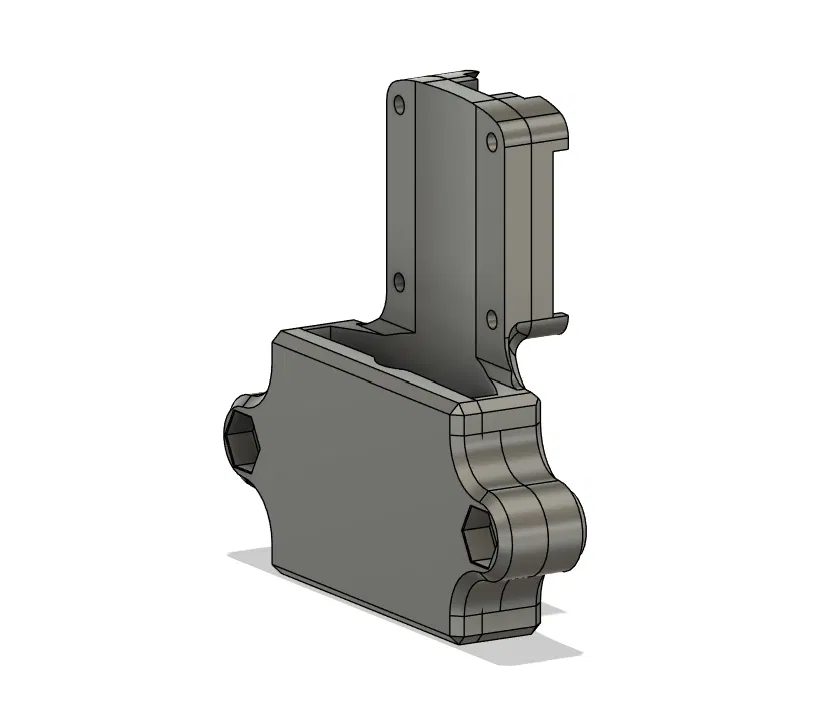

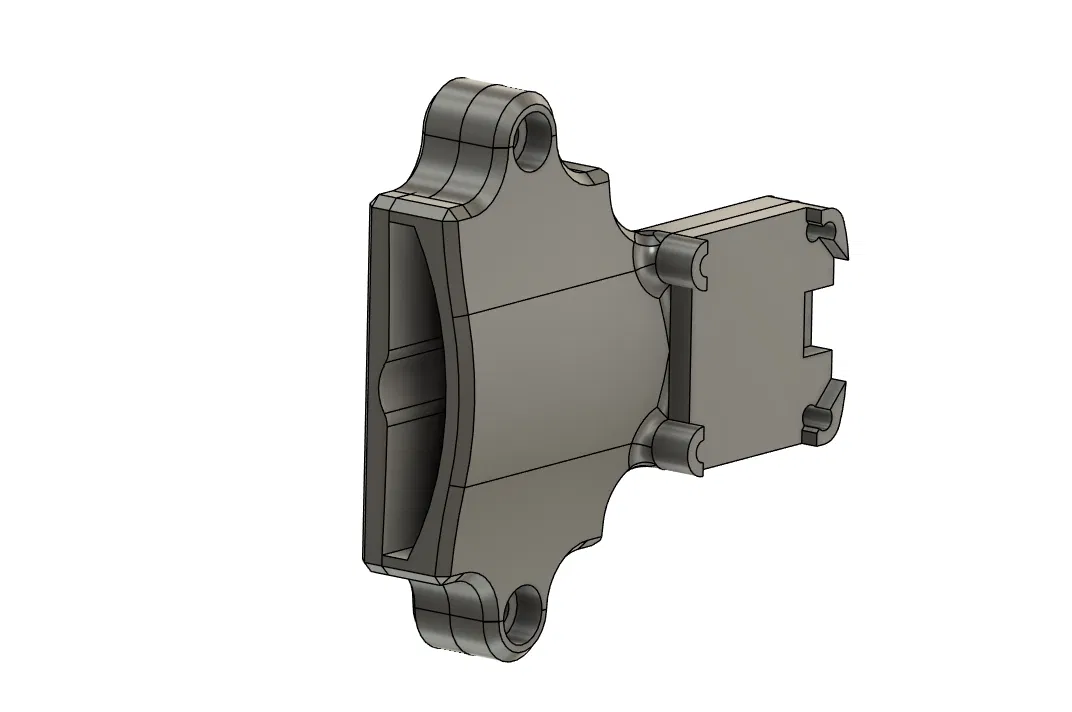

  • IndexMount: In dựng đứng theo đúng orientation gốc, bật organic supports cho các lỗ lớn nhưng chặn các support không cần thiết ở phần lỗ gắn hub mount

  • IndexBackplate: Nếu dây loa của bạn không nằm giữa, chọn bản offset phù hợp. In mặt phẳng úp xuống, bật support trong các lỗ bắt vít rồi dùng lục giác (allen key) đẩy support ra

  • CaseBackplate: In mặt phẳng úp xuống – nhớ đổi sang biến thể phù hợp nếu dây Beyondex của bạn lệch tâm!

  • CaseLid: Chọn lid bạn muốn (có hoặc không có button) và in úp ngược. Nếu in bản có button thì chặn support bên trong phần hõm của nút. Lid ở đây giống lid v5.2 từ:

Assembly

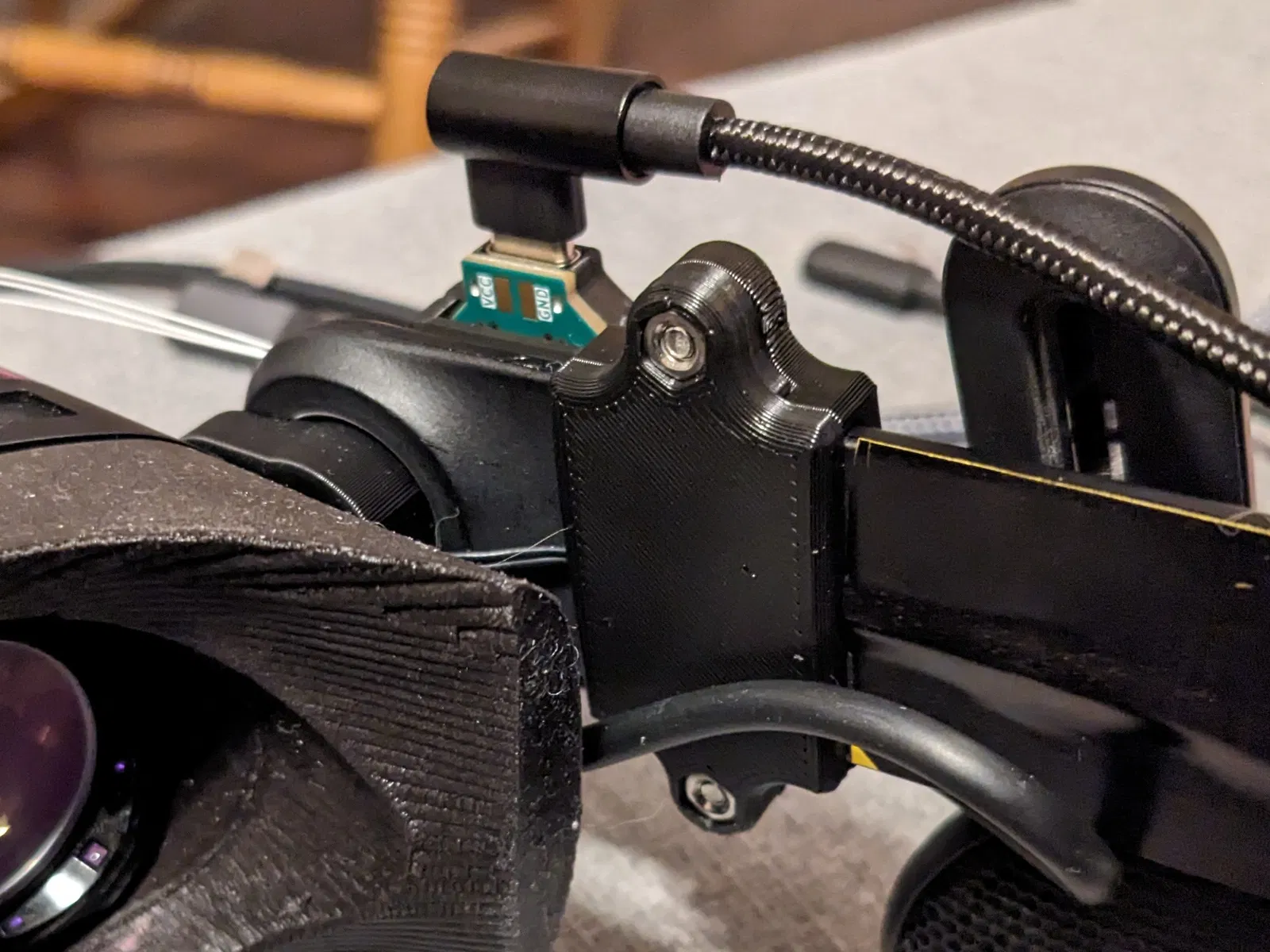

Nhớ đi dây loa xuyên qua phần khoét trên IndexBackplate. Có nhiều phiên bản với vị trí khoét khác nhau, nên nếu dây loa của bạn không nằm chính giữa theo chiều dọc thì hãy in bản nào canh khớp nhất để đi dây cho gọn.
