Grommet tham số (Parametric grommet)

Tác giả gamebofh_1257683

Lượt tải
6
Lượt coi
49

File 3 256 KB

  • grommet_1769036802.f3dF3D · 75,8 KB
  • grommet_1769036803.stepSTEP · 19,4 KB
  • grommet_1769036804.stlSTL · 160,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#201827
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

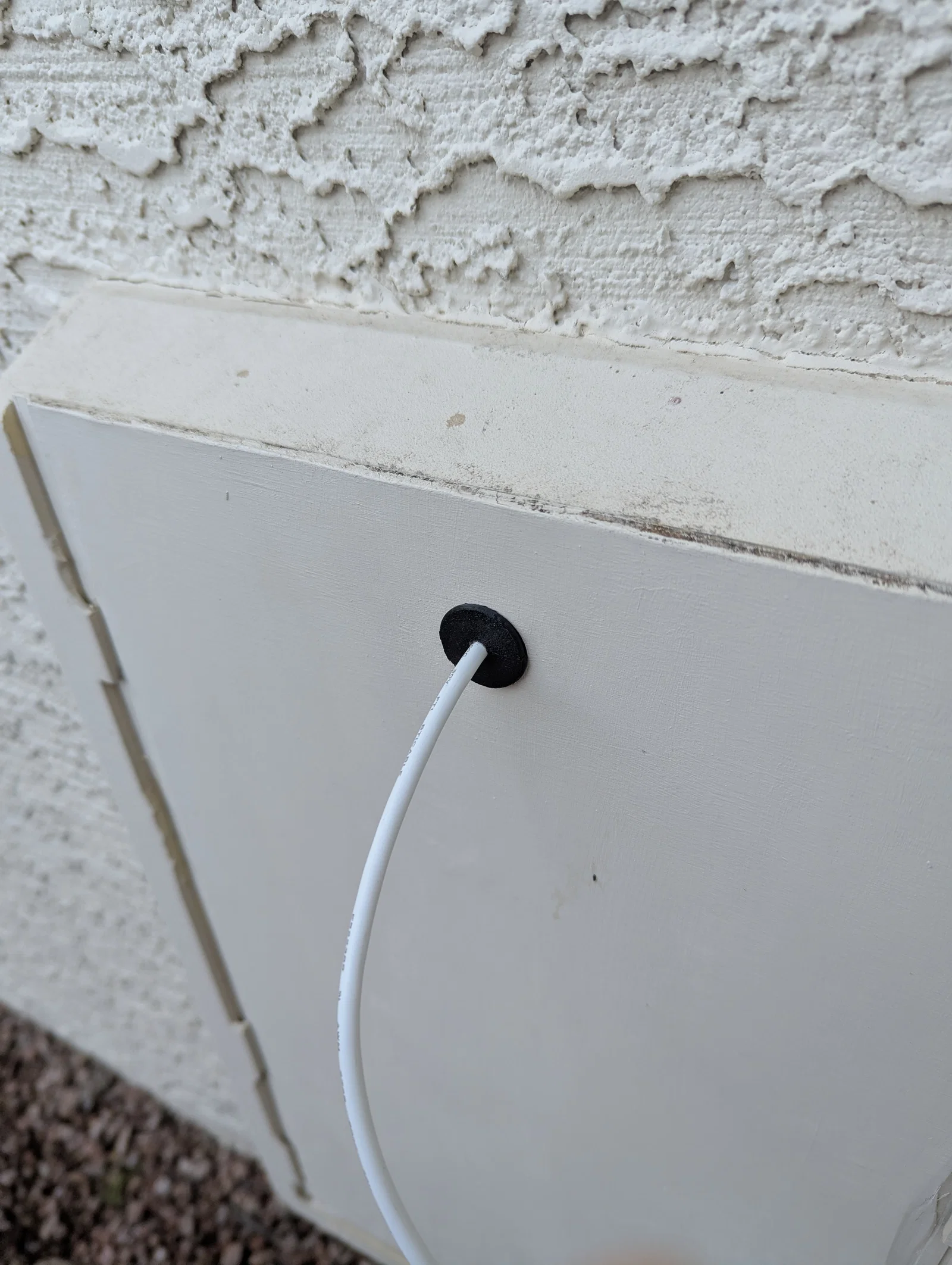

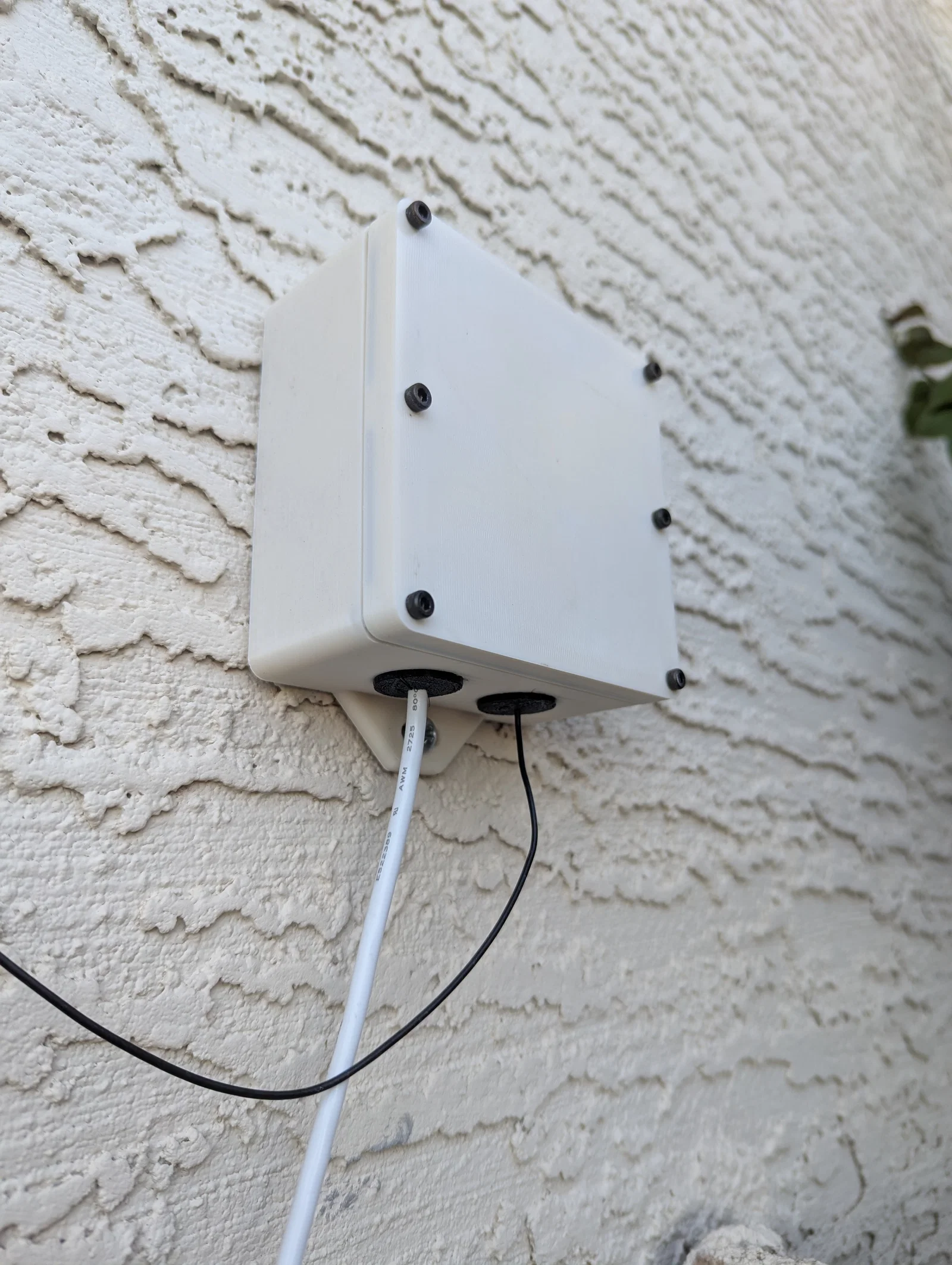

Mình đang dùng (rất hay) Parametric Enclosure để gắn một số thiết bị điện tử ngoài trời, và mình muốn có thể bịt kín các lỗ cho chặt. Mấy cái seal này có waterproof không? Chắc là không tới mức ngâm nước lâu được đâu, nhưng mình nghĩ trong điều kiện môi trường thông thường thì nó làm việc khá ổn.

Printing

Đây là grommet, nên bạn sẽ muốn in bằng filament dẻo (vd: TPU). Mình thấy infill 10% là ổn. In không cần support, để mặt đáy nằm trên bàn in.

Có kèm 1 file STL, nhưng nó dành cho một kích thước rất cụ thể nên chắc không hữu ích lắm với bạn. Mình để nó như một ví dụ thôi. Tuy nhiên mình có đính kèm cả file Fusion360 và STEP để bạn chỉnh kích thước theo nhu cầu.

Details

Thiết kế này là parametric để bạn có thể thay đổi theo đường kính lỗ, kích thước dây/cái cần luồn qua, và độ dày vật liệu nơi bạn gắn grommet. Phần lớn các tham số bạn cần chỉnh sẽ được đặt tên dạng user_.

User Parameters

Các tham số gồm:

  • user_outer_hole_diameter: Kích thước lỗ bạn cần bịt

  • user_inner_hole_diameter: Kích thước sợi dây/hoặc vật bạn muốn cho đi xuyên qua tâm của grommet

  • user_hole_thickness: Vật liệu nơi grommet gắn vào dày bao nhiêu?

  • user_gasket_lip: Lượng vật liệu sẽ nằm ở phía ngoài mép lỗ ở cả hai mặt

Giả định là bạn sẽ ấn (nhét) grommet vào lỗ, thì các tham số sau là:

  • user_grommet_top_height: Kích thước phần sẽ được ấn vào trong lỗ

  • user_grommet_bottom_height: Kích thước phần còn lại nằm ở bên ngoài

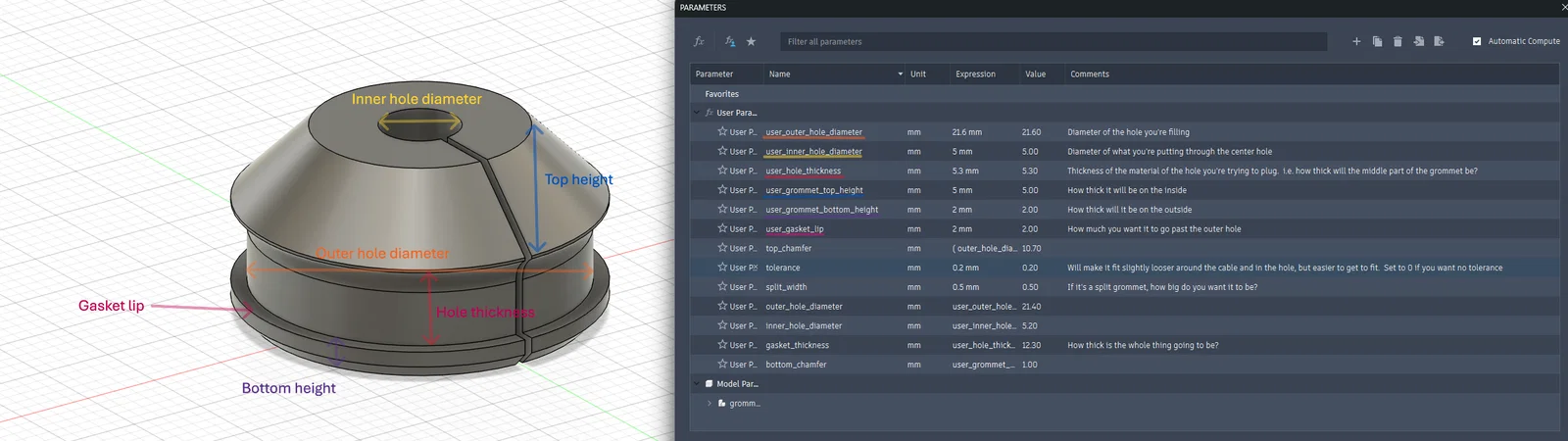

Bạn cũng có thể xem tất cả các thông số này đã được ghi chú (annotated) trên hình.

Additional parameters

Các tham số bổ sung bạn có thể muốn chỉnh:

tolerance: Chừa một chút “độ hở” cho phần gasket. Nếu bạn muốn YOLO thì có thể đặt về 0. Hiện tại nó làm outer hole nhỏ hơn từng này và inner hole lớn hơn từng này.

split_width: Độ rộng của đường chẻ trên grommet. Bạn không thể đặt về 0 vì lúc đó lệnh extrude sẽ bị lỗi. Mình có thể làm nó thành tính năng có điều kiện nếu bạn không muốn đường chẻ, nhưng đó là tính năng trả phí của Fusion, nên thôi. Với lại mình nghĩ đa số trường hợp bạn cũng sẽ muốn grommet dạng split.
