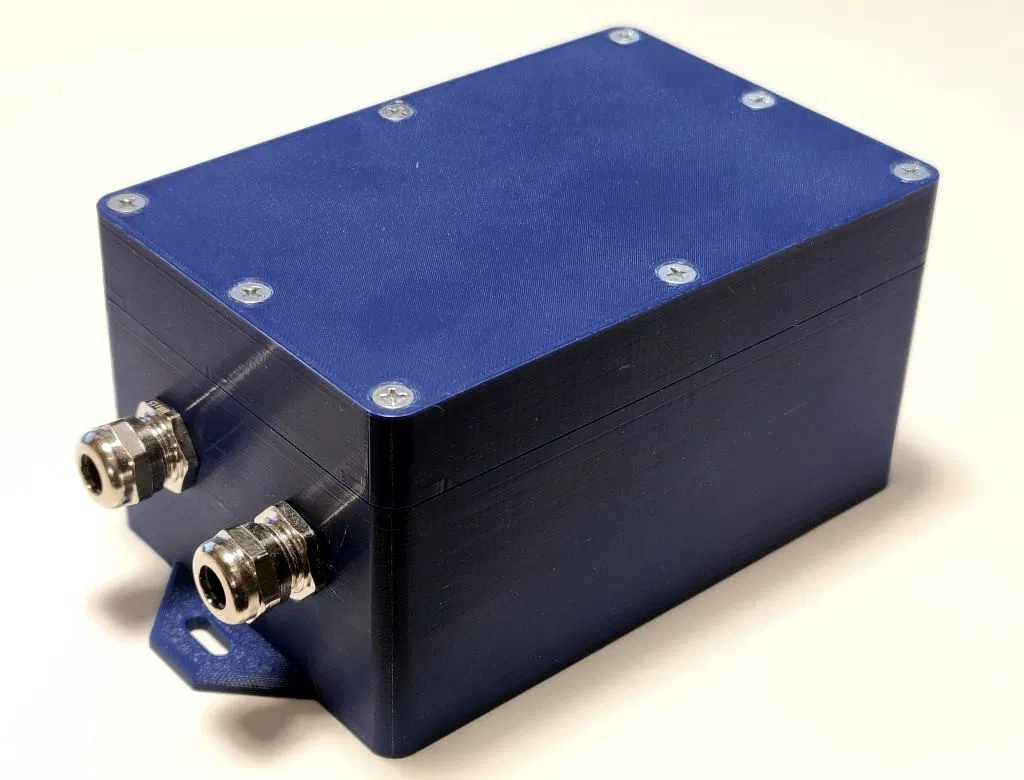

Hộp đựng dự án điện tử tùy chỉnh, chống nước IP65/IP67 bằng OpenSCAD

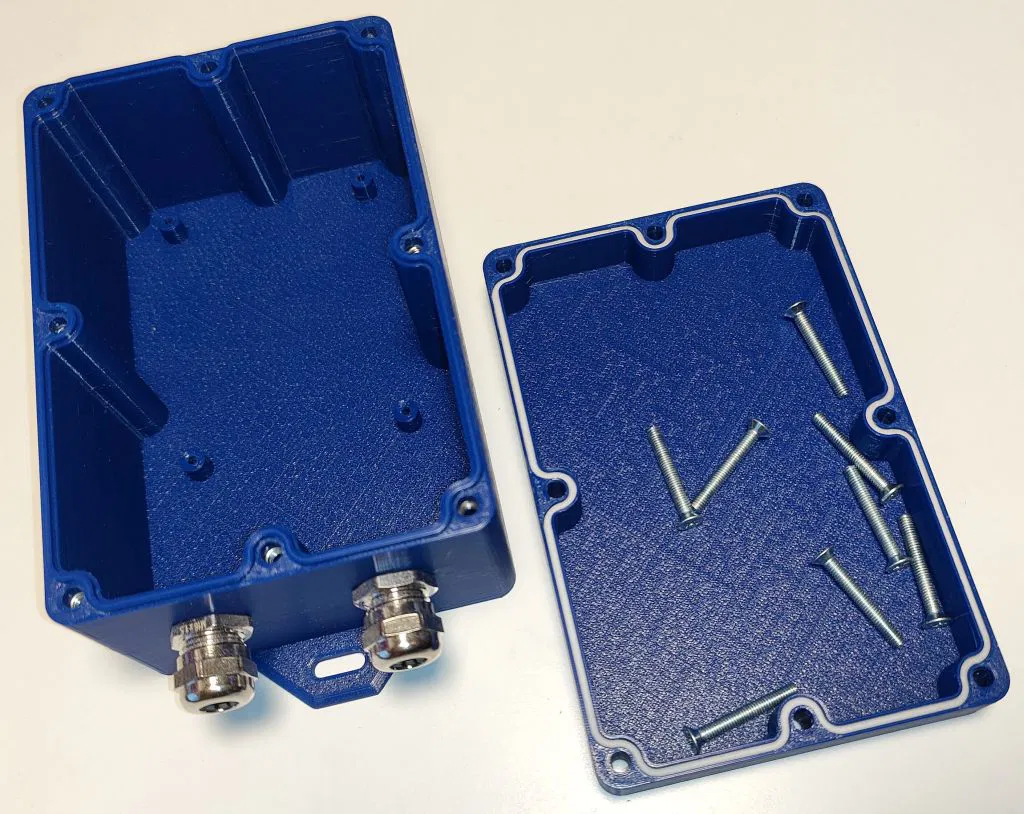

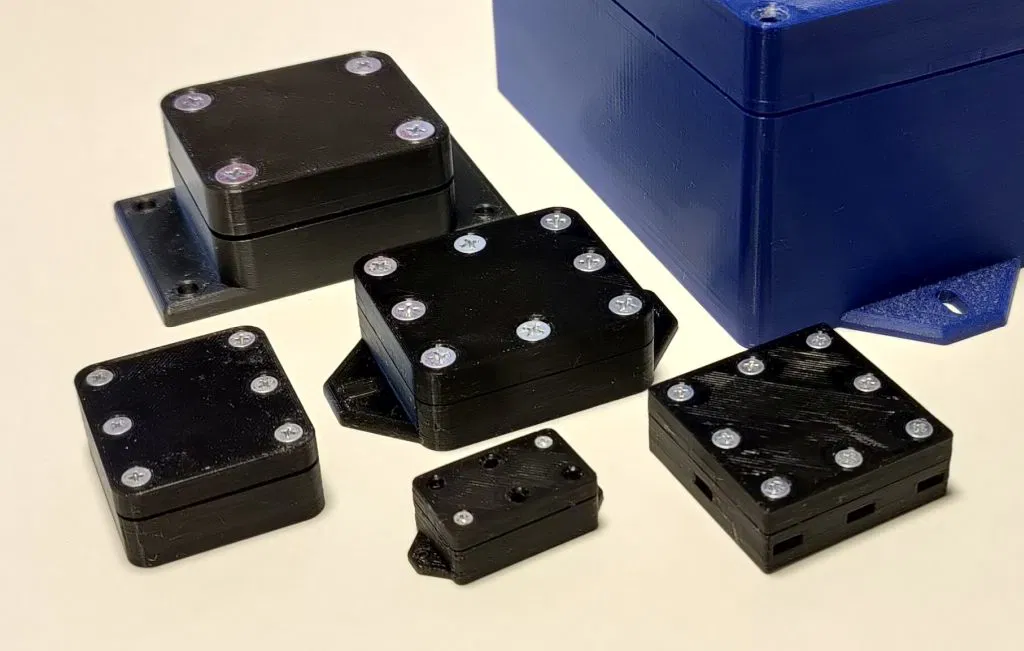

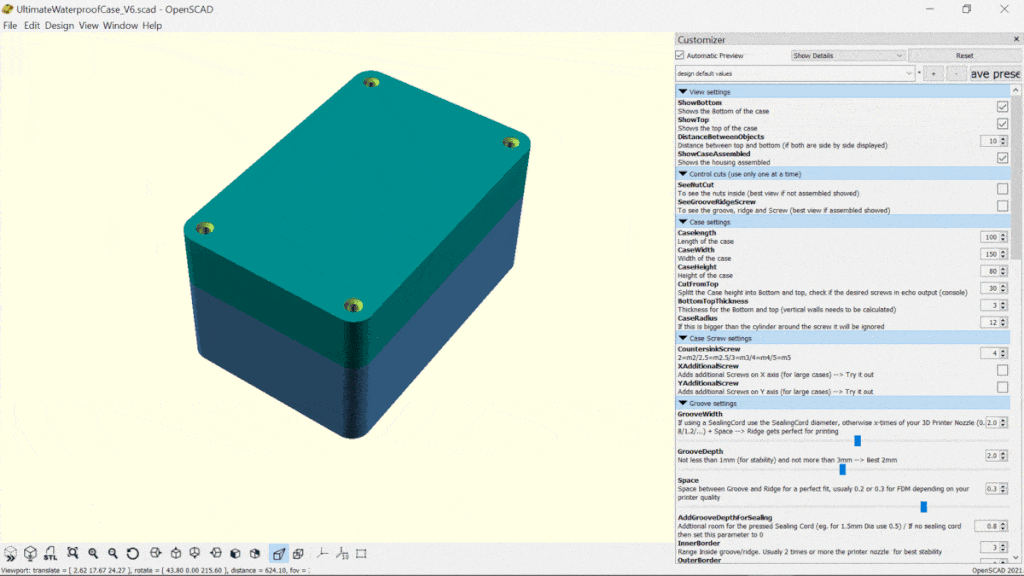

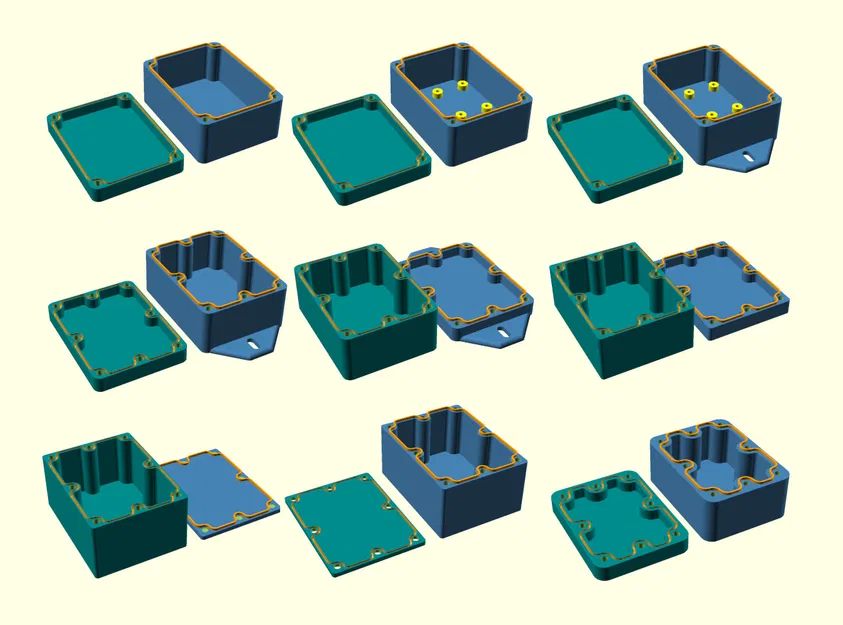

Vỏ hộp OpenSCAD chống nước, ổn định, tùy chỉnh được V7.4 bởi pbtec Xem bình luận tuyệt vời từ người dùng nè: “Cái này THẬT KHỦNG KHIẾP! Anh bạn xứng đáng nhận được tràng pháo tay lớn nhất. Đây là cái hộp để cai trị tất cả!... Tôi phải thừa nhận lúc đầu tôi không hiểu ý bạn về khả năng của SCAD, và tự mình thay đổi kích thước bằng cách cắt xD rồi tôi kiểm tra phiên bản SCAD và há hốc mồm luôn!... Đây là một dự án TUYỆT VỜI!” Vỏ hộp điện tử có khả năng tùy chỉnh cao, chống nước, in 3D được. Thử ngay nào! Bạn cần tải phần mềm OpenSCAD miễn phí, mã nguồn mở từ https://openscad.org/ và cài đặt. Sau khi cài đặt, mở file ".scad" trong Openscad. Kích hoạt Customizer (Trình tùy chỉnh) dưới menu View/Customizer và bắt đầu trải nghiệm! Bản sửa lỗi 7.4 Có vẻ như các ký tự đặc biệt trong code lại gây ra lỗi khiến code không hoạt động đúng với một số người dùng. Tôi xin lỗi vì điều này. Tôi vừa tạo bản 7.4 mới đã khắc phục được lỗi này. Tôi rất muốn biết liệu mọi thứ đã hoạt động như mong đợi với bạn chưa. Cảm ơn phản hồi của bạn trong phần bình luận. Cải tiến trong Bản 7.2: * Hỗ trợ đai ốc đồng nóng chảy (hot melt copper nut)

• Tùy chọn lỗ vít: Có thể cấu hình để chạy xuyên qua toàn bộ vỏ hộp, với tùy chọn đặt đai ốc ở đáy hộp.

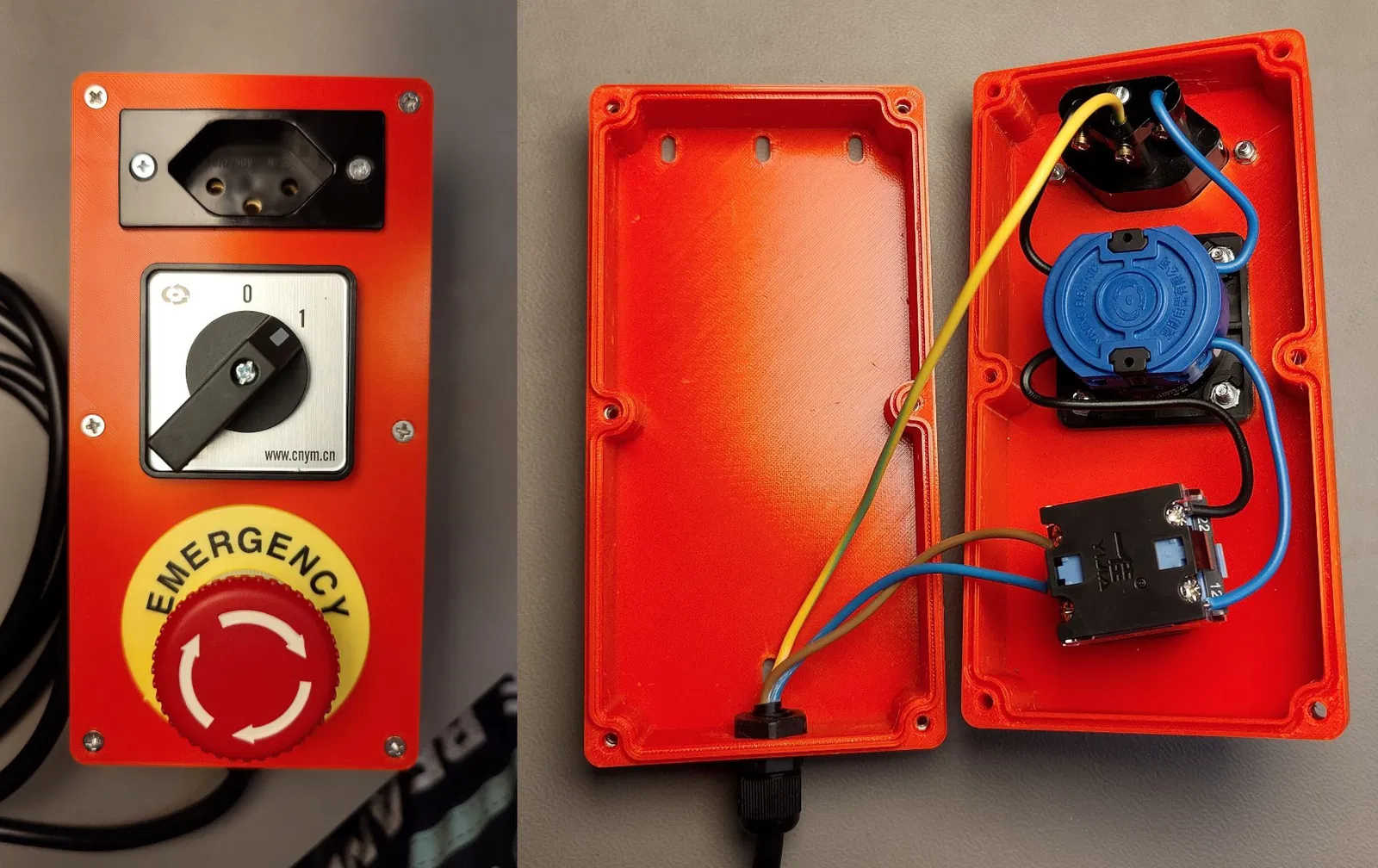

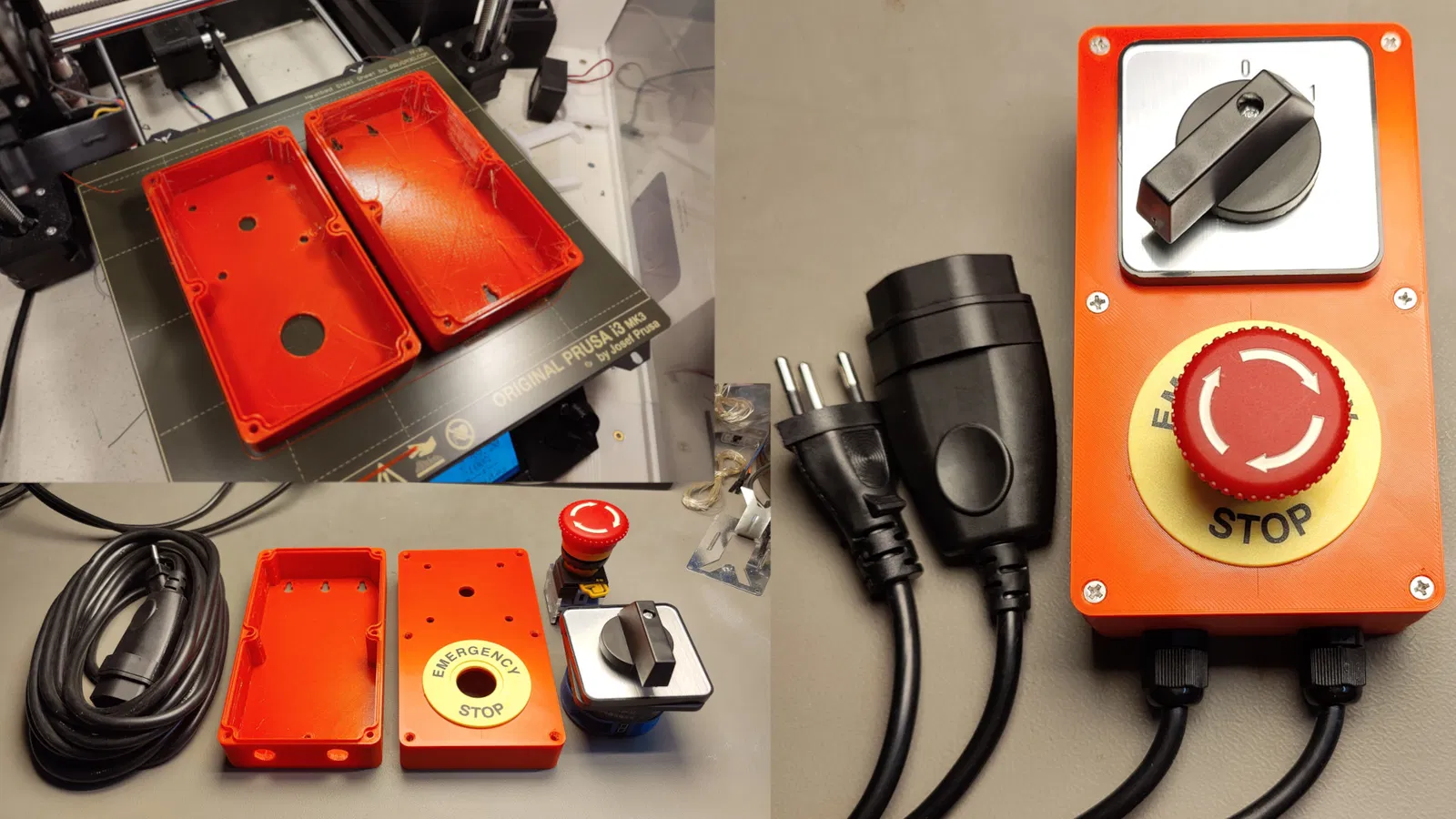

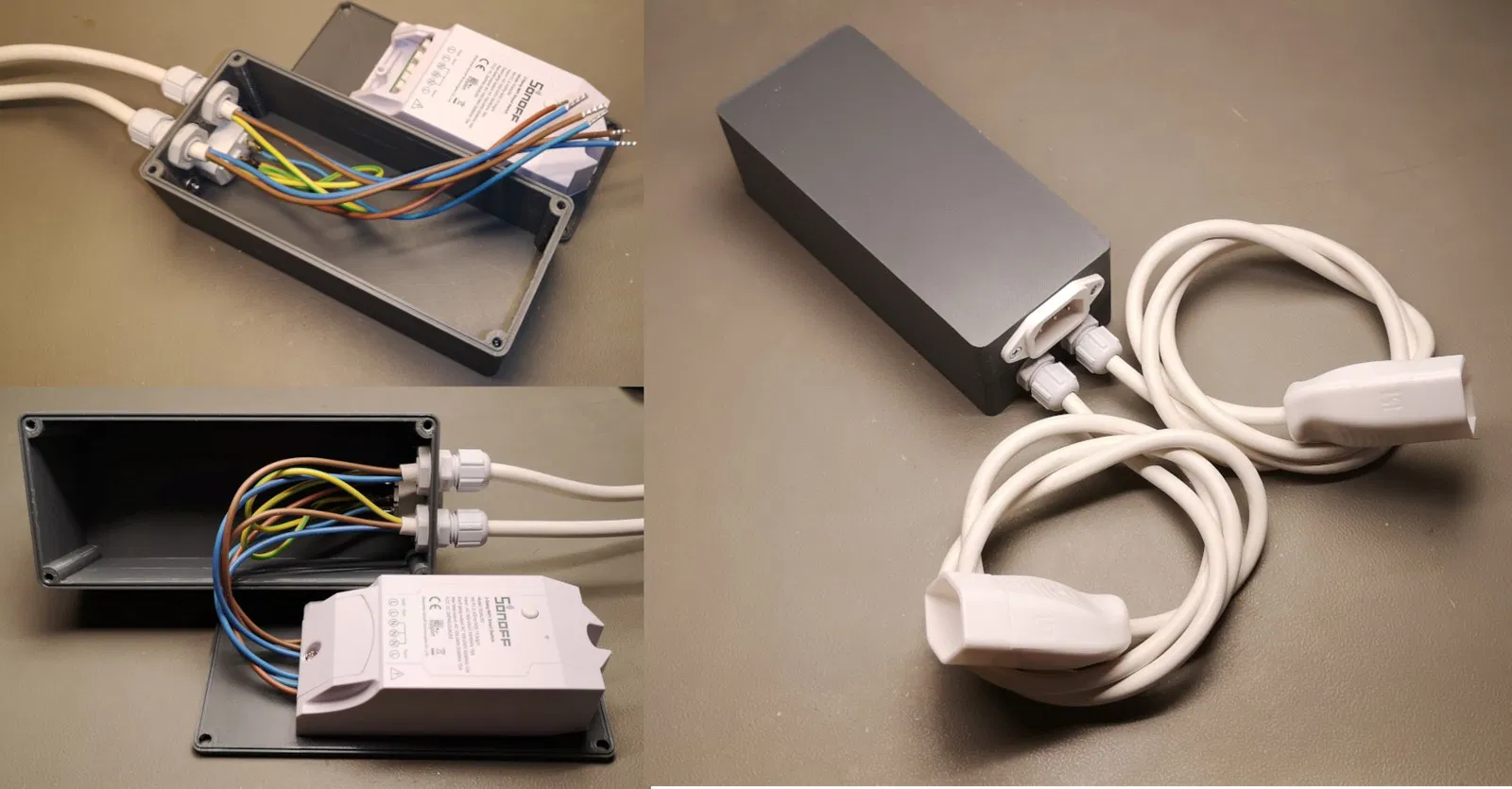

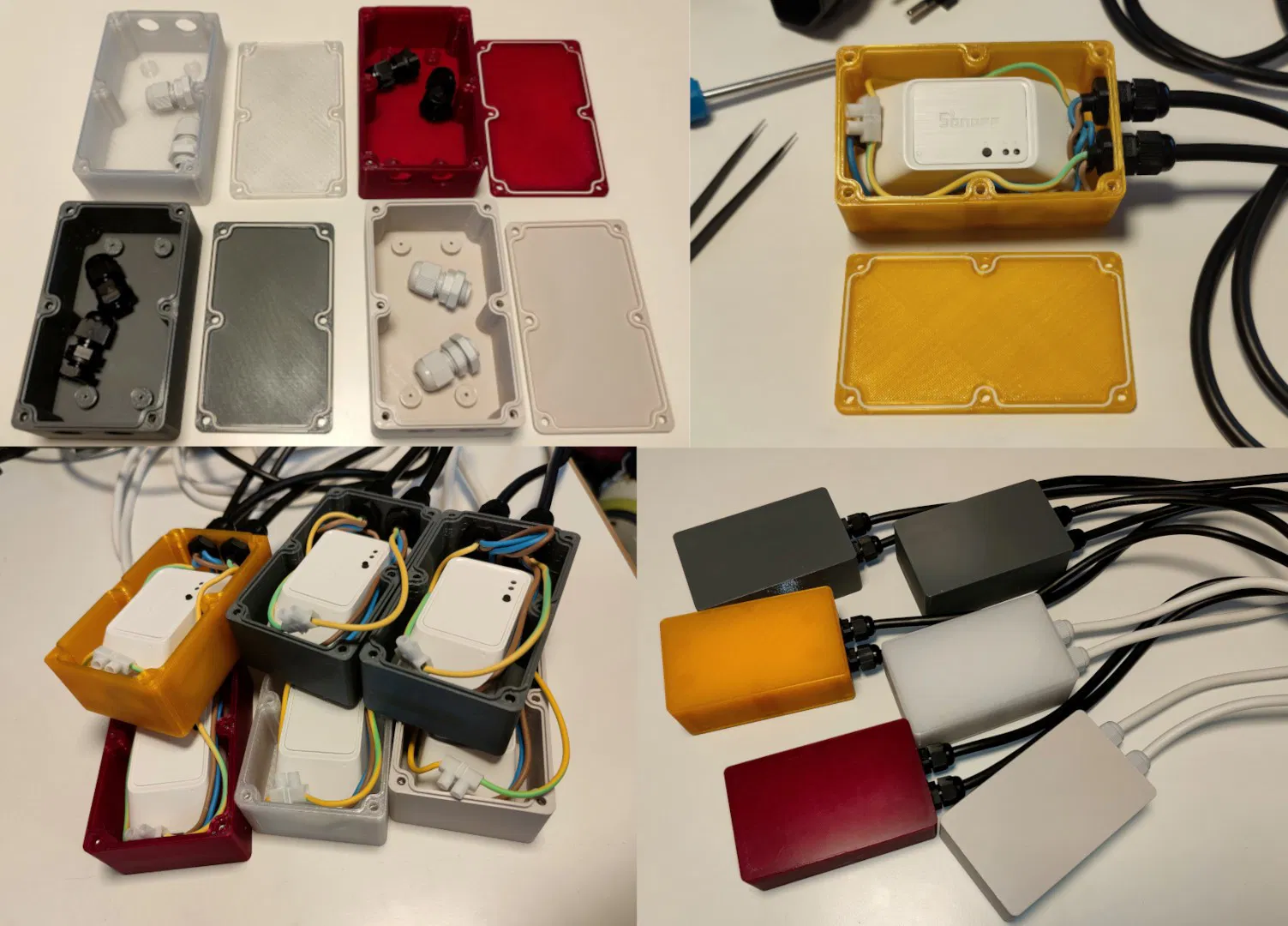

• Tùy chọn gắn linh hoạt: 1 đến 3 lỗ ở tất cả các cạnh cho đầu nối cáp (cable gland) hoặc công tắc.

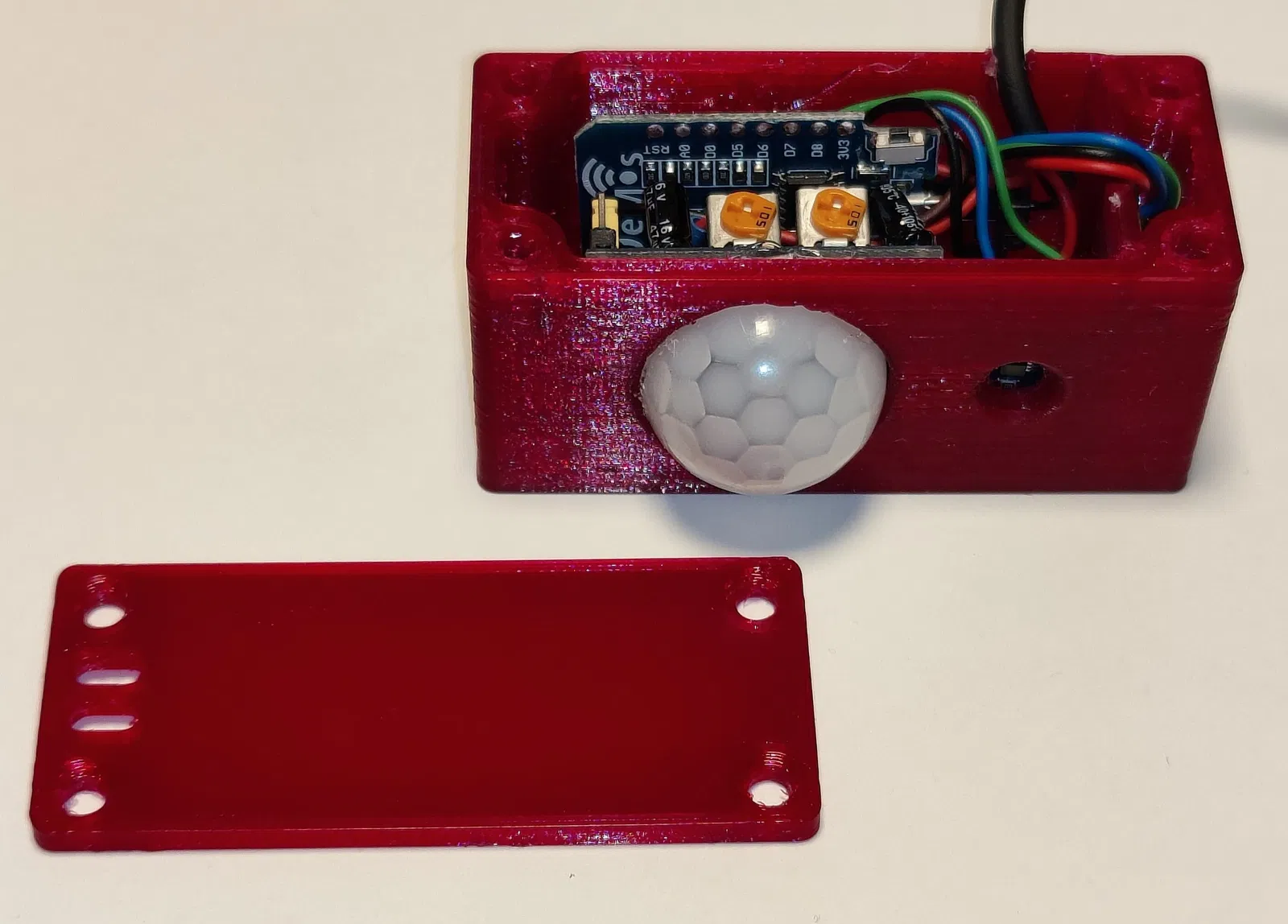

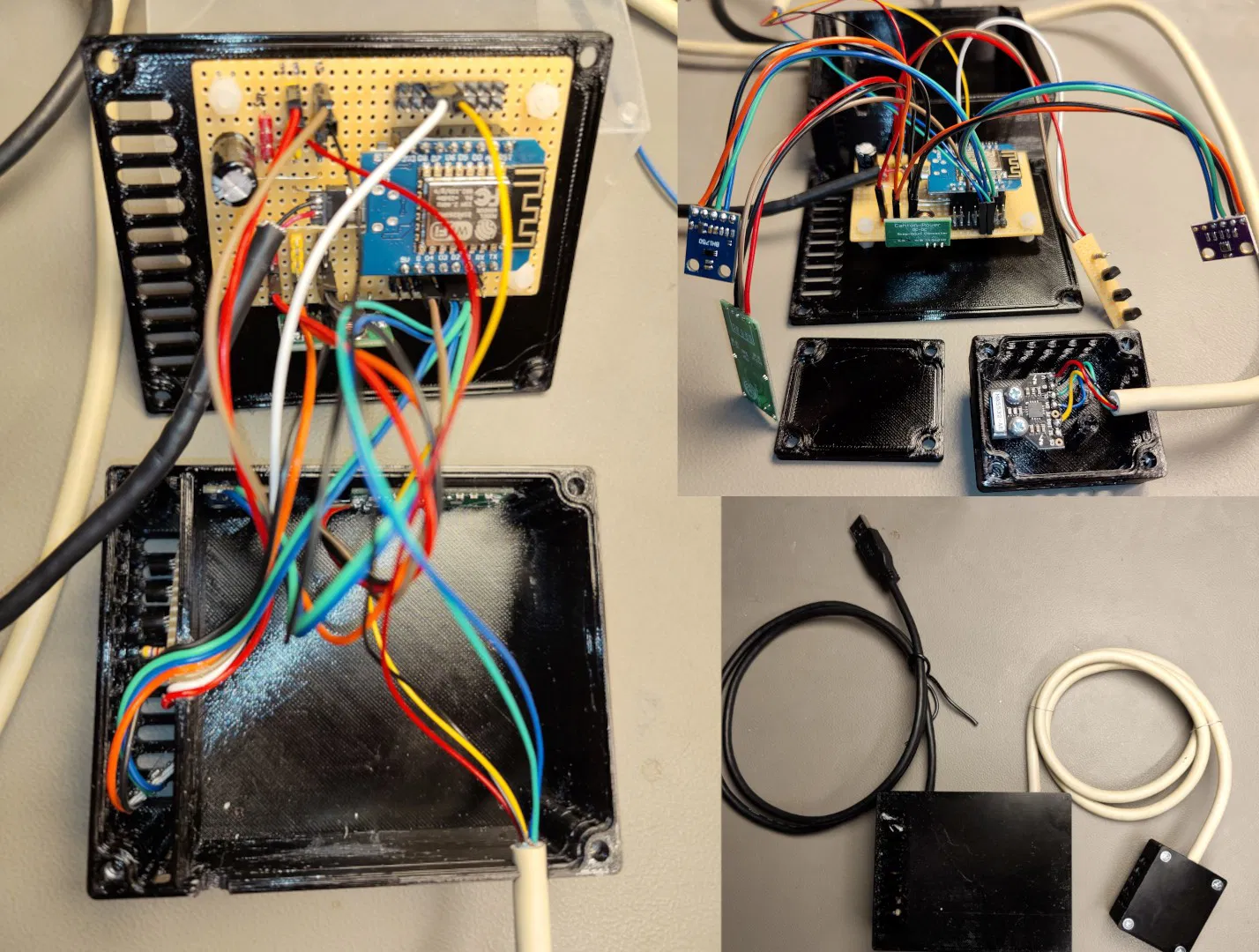

• Hỗ trợ PCB cải tiến: Giờ đây tương thích với tối đa 3 loại giá đỡ PCB khác nhau thay vì chỉ một.
• Thêm lỗ gắn đáy: Thêm lỗ gắn ở đáy (không khuyến khích nếu vỏ hộp cần chống nước tuyệt đối).

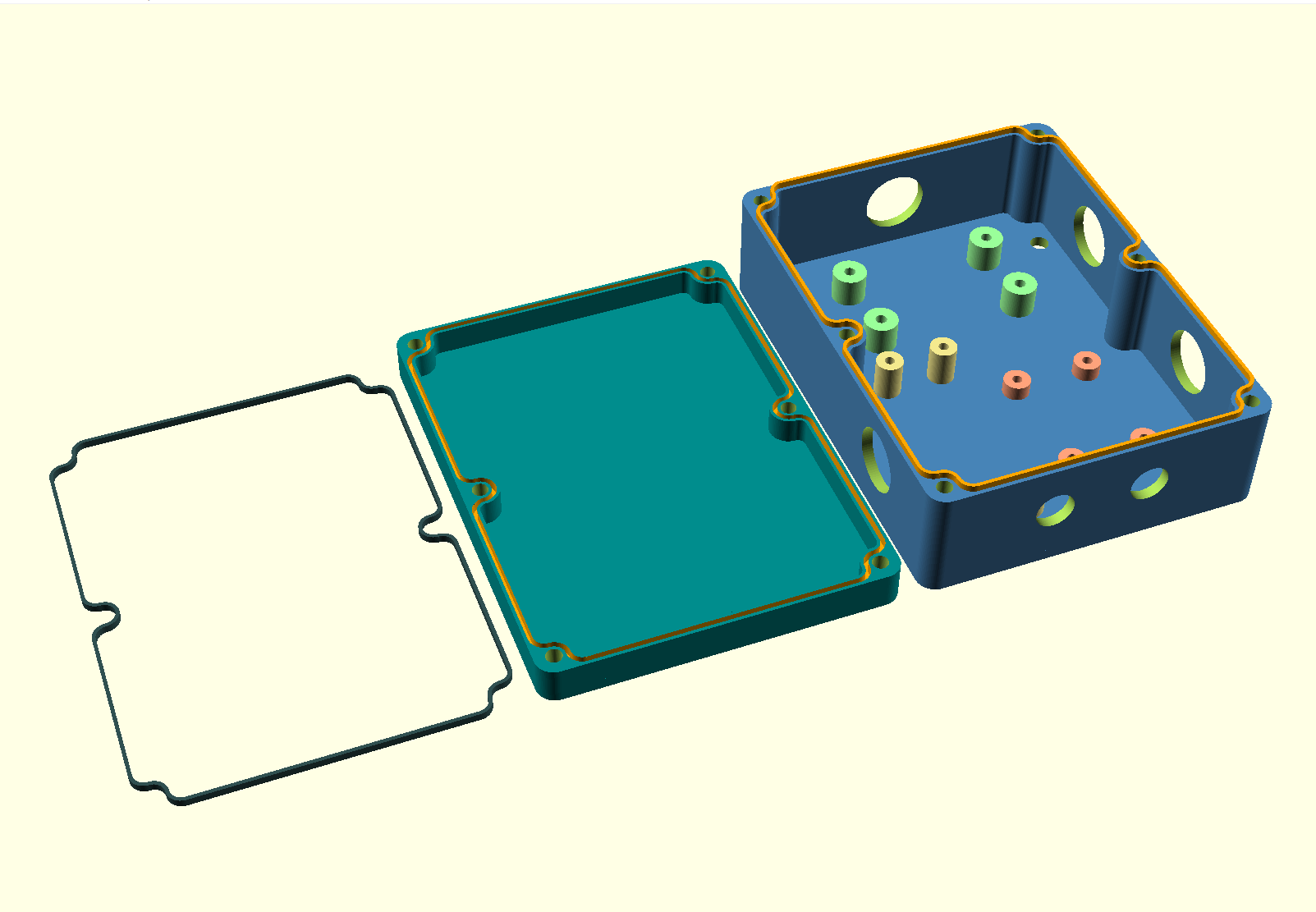

• Gioăng có thể in được: (TPU).

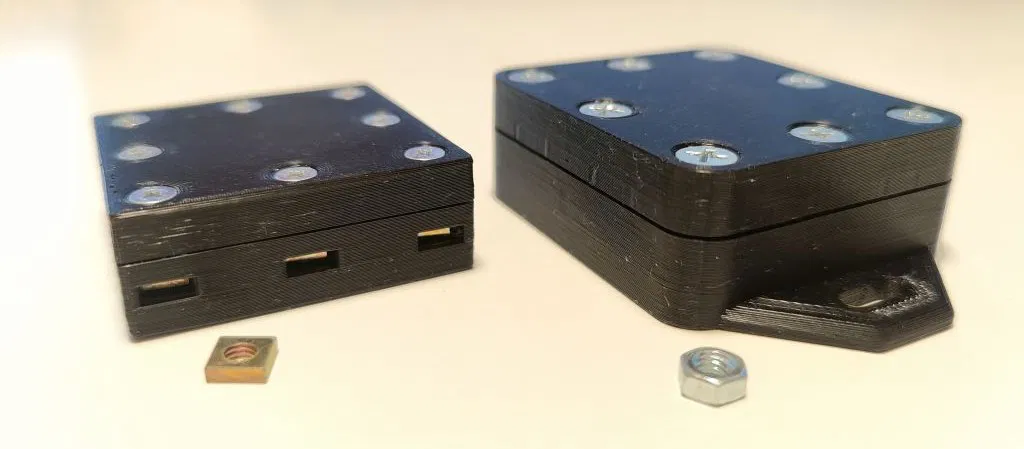

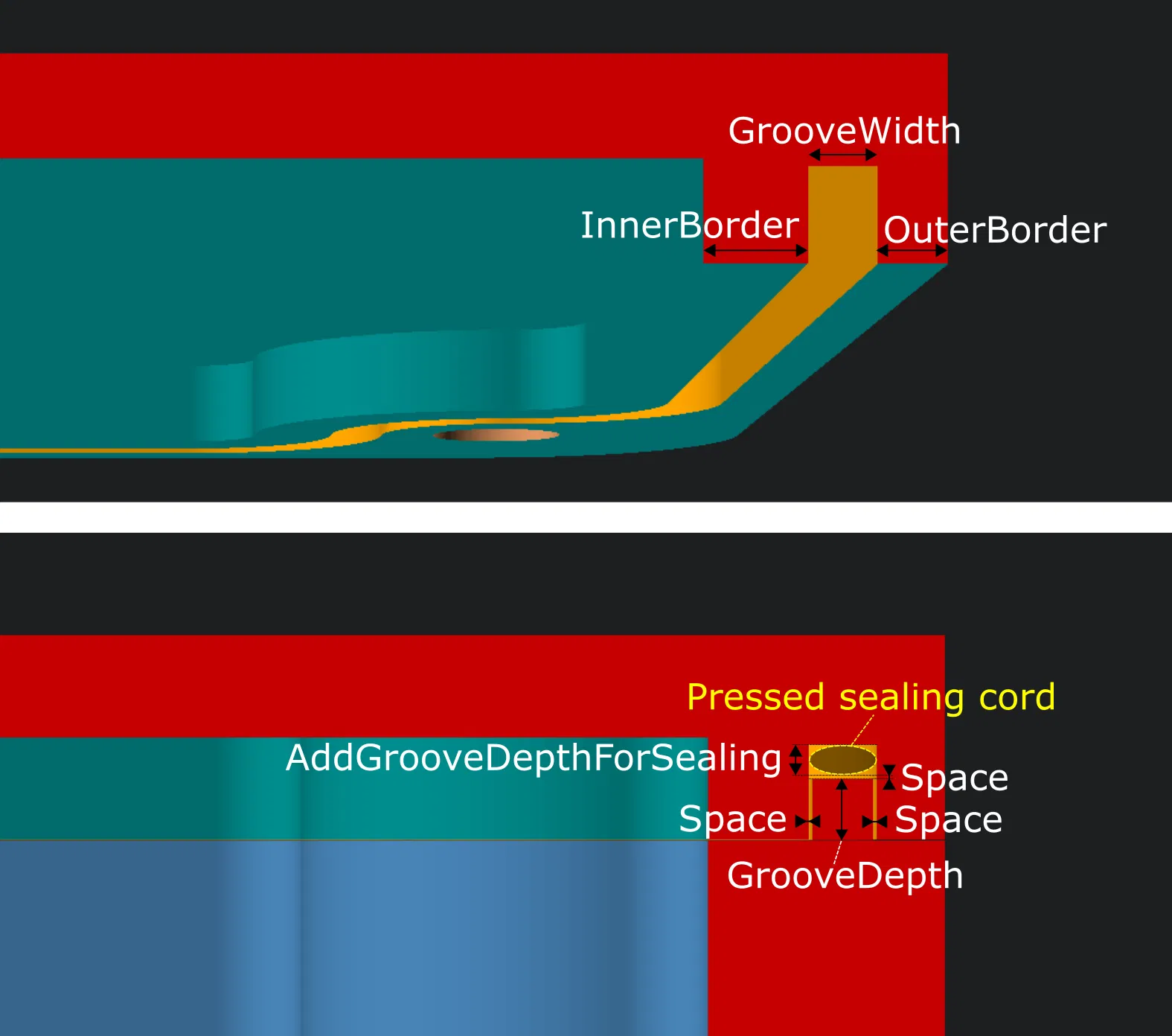

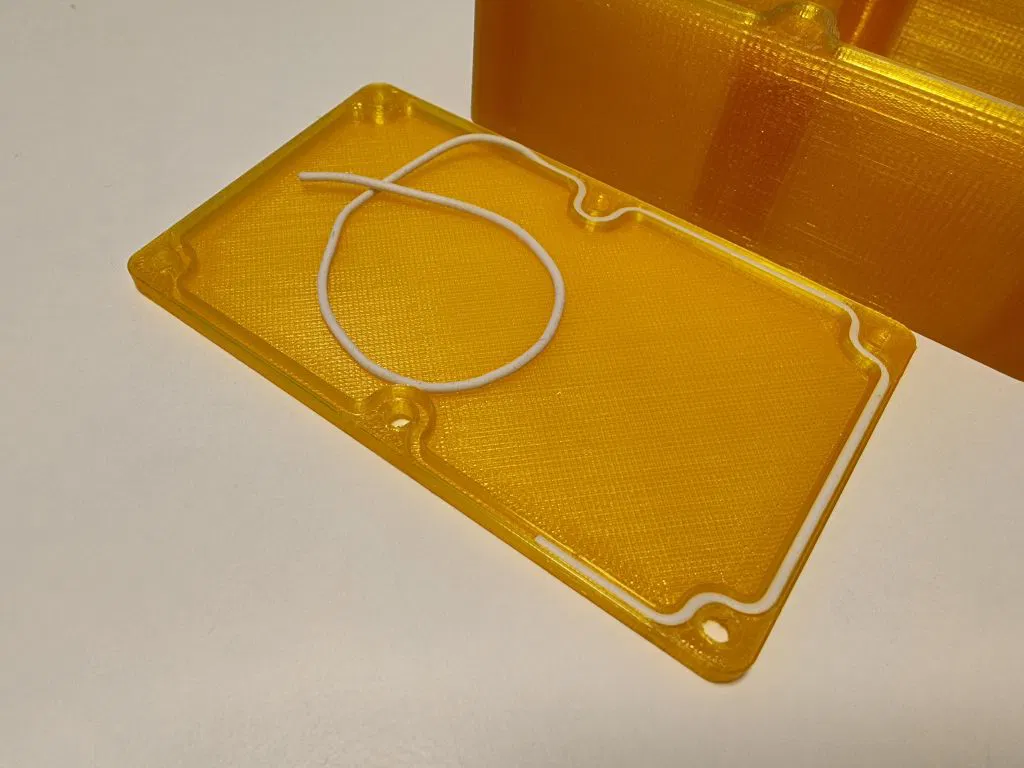

• Hỗ trợ vít mở rộng: Ngoài vít chìm, giờ đây còn hỗ trợ vít đầu tròn, đầu bằng và đầu lục giác. Tôi rất muốn biết bạn có thích phiên bản mới không! Không cần hỗ trợ để in Không biết Openscad ư? Không sao đâu. Tùy chỉnh vỏ hộp trong Openscad rồi xuất file stl từ Openscad (F6 rồi F7). Sau đó nhập file stl vào phần mềm 3D quen thuộc của bạn để tạo lỗ chẳng hạn. Bạn cũng có thể tạo lỗ sau bằng máy khoan ;-) Thêm Vít (M2, M2.5, M3, M4 hoặc M5), đai ốc phù hợp (lục giác hoặc vuông) cần thiết. Nếu muốn bảo vệ thiết bị điện tử khỏi ẩm ướt, bạn cũng cần "silicone sealing cord" (dây làm kín silicon). Có bán trên AliExpress hoặc ebay. Đối với vỏ hộp chống nước, bạn có thể dùng dây làm kín silicon có đường kính từ 1 đến 3mm. Có thể sử dụng mà không cần dây làm kín. Rãnh và gờ tạo cho vỏ hộp độ ổn định và kín cao. Sử dụng đai ốc thông thường hoặc đai ốc vuông. Định nghĩa bán kính ngoài của góc bo. Hiển thị đầu ra trong bảng điều khiển cho biết kích thước bên trong và bên ngoài và nhiều hơn nữa. Hiển thị đầu ra cho biết chiều dài vít cần thiết. Sử dụng vít từ m2 đến m5. Mặc định là 4 vít ở mỗi góc. Đối với các hộp lớn, có thể thêm các vít ở giữa các cạnh x và y nếu cần. Sử dụng nhiều loại giá đỡ treo tường được định sẵn, một số có nhiều lỗ gắn (lên đến 3). Quan trọng! Nếu sử dụng đai ốc tiêu chuẩn hoặc vuông, bạn cần tạm dừng máy in ở một mức độ nhất định để lắp đai ốc. Nếu cần một vỏ hộp chắc chắn và chống nước, vui lòng in với 100% infill. Tôi biết rằng đôi khi, khi sử dụng các tham số quá lớn hoặc quá nhỏ, có thể xảy ra một số lỗi hiển thị. Để ngăn chặn các sự cố như vậy, chỉ thay đổi một tham số tại một thời điểm và kiểm tra kết quả. Tôi chưa bao giờ kiểm tra khả năng chống nước của chiếc hộp này. Để biết thêm thông tin, xem https://blog.prusaprinters.org/watertight-3d-printing-part-2_53638/ pbtec / pb-tec.ch https://www.instagram.com/pbtecch/ Dành cho các dự án với ESP32, ESP8266, Arduino, Raspberry, Sonoff, Shelly, IoBroker, IoT. Sử dụng trong nhà & ngoài trời :) Cho tôi xem sản phẩm in của bạn, các bản làm lại và đừng quên thích bản in này nhé. Sử dụng https://paypal.me/pbtec nếu bạn muốn tặng tôi một ly bia lạnh. Xin cảm ơn trước :) Nếu bạn muốn ủng hộ dự án của tôi, vui lòng sử dụng các liên kết bên dưới để bắt đầu mua sắm. Không tốn thêm chi phí cho bạn, nhưng tôi sẽ nhận được hoa hồng từ các giao dịch mua của bạn. Bộ dụng cụ lắp đai ốc nóng chảy bằng đồng thau (starter kits): [https://s.click.aliexpress.com/e/ _DezuAlH](https://s.click.aliexpress.com/e/ _DezuAlH) [https://s.click.aliexpress.com/e/ _DeWsPMp](https://s.click.aliexpress.com/e/ _DeWsPMp) Hoặc các kích cỡ riêng lẻ: [https://s.click.aliexpress.com/e/ _DkaQObj](https://s.click.aliexpress.com/e/ _DkaQObj) [https://s.click.aliexpress.com/e/ _DCrO22p](https://s.click.aliexpress.com/e/ _DCrO22p) Tôi cũng khuyên bạn nên sử dụng mỏ hàn chuyên dụng để lắp đai ốc đúng góc: [https://s.click.aliexpress.com/e/ _DcHd8Ep](https://s.click.aliexpress.com/e/ _DcHd8Ep) Dây làm kín silicon tròn mút trắng Aliexpress: [https://s.click.aliexpress.com/e/ _AdVXC6](https://s.click.aliexpress.com/e/ _AdVXC6) Ebay: https://www.ebay.com/itm/184394411044?mkcid=1&mkrid=711-53200-19255-0&siteid=0&campid=5338823684&customid=&toolid=10001&mkevt=1 Dây làm kín silicon tròn mút đen Aliexpress: [https://s.click.aliexpress.com/e/ _A32aUQ](https://s.click.aliexpress.com/e/ _A32aUQ) Ebay: https://www.ebay.com/itm/353309685702?mkcid=1&mkrid=711-53200-19255-0&siteid=0&campid=5338823684&customid=&toolid=10001&mkevt=1 Dây làm kín silicon tròn đặc ruột màu trắng Aliexpress: [https://s.click.aliexpress.com/e/ _A07nM2](https://s.click.aliexpress.com/e/ _A07nM2) Ebay: https://www.ebay.com/itm/133527877200?mkcid=1&mkrid=711-53200-19255-0&siteid=0&campid=5338823684&customid=&toolid=10001&mkevt=1 Một vài tag để tìm kiếm dự án này tốt hơn: Electrical Junction, Distribution box, Connection box, Cable Branch box, Electronic, Housing, ip67, DIY, Project Box, Instrument Case, Wiring socket box, Sealed, Cable gland, Shell, weatherproof, outdoor, airtight, watertight, dustproof, electronics, pcb, airproof, enclosure, parametric
