Càng Yoke Earcup cho Audio-Technica ATH-M40x
Càng yoke/arm thay thế cho tai nghe Audio-Technica ATH-M40x (bên Trái), không kèm cơ cấu hinge. Gồm 2 chi tiết: yoke chính và clamp kẹp bản lề. Lắp lại không cần soldering, dùng lại 3 ốc zin.
Mô tả

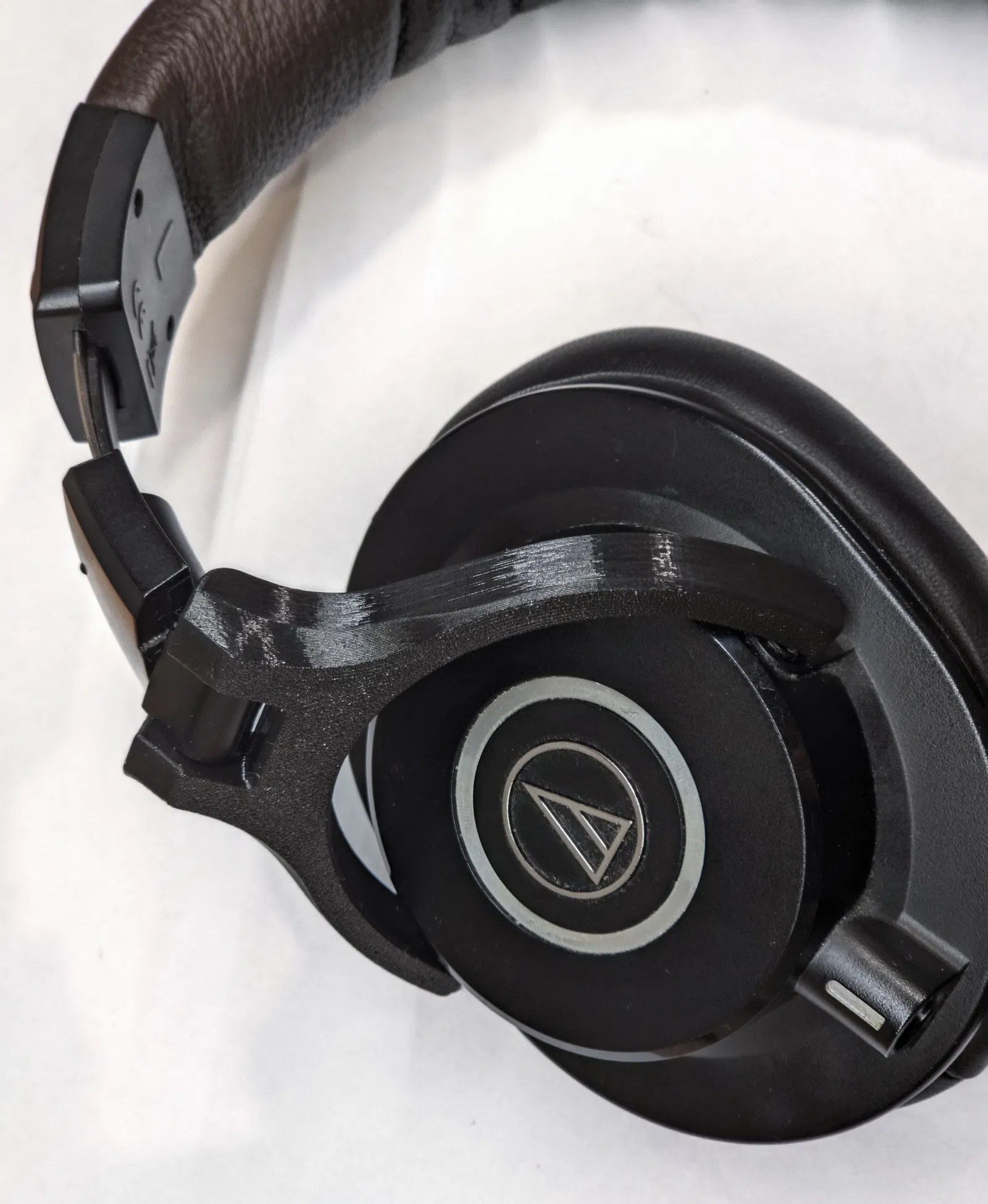

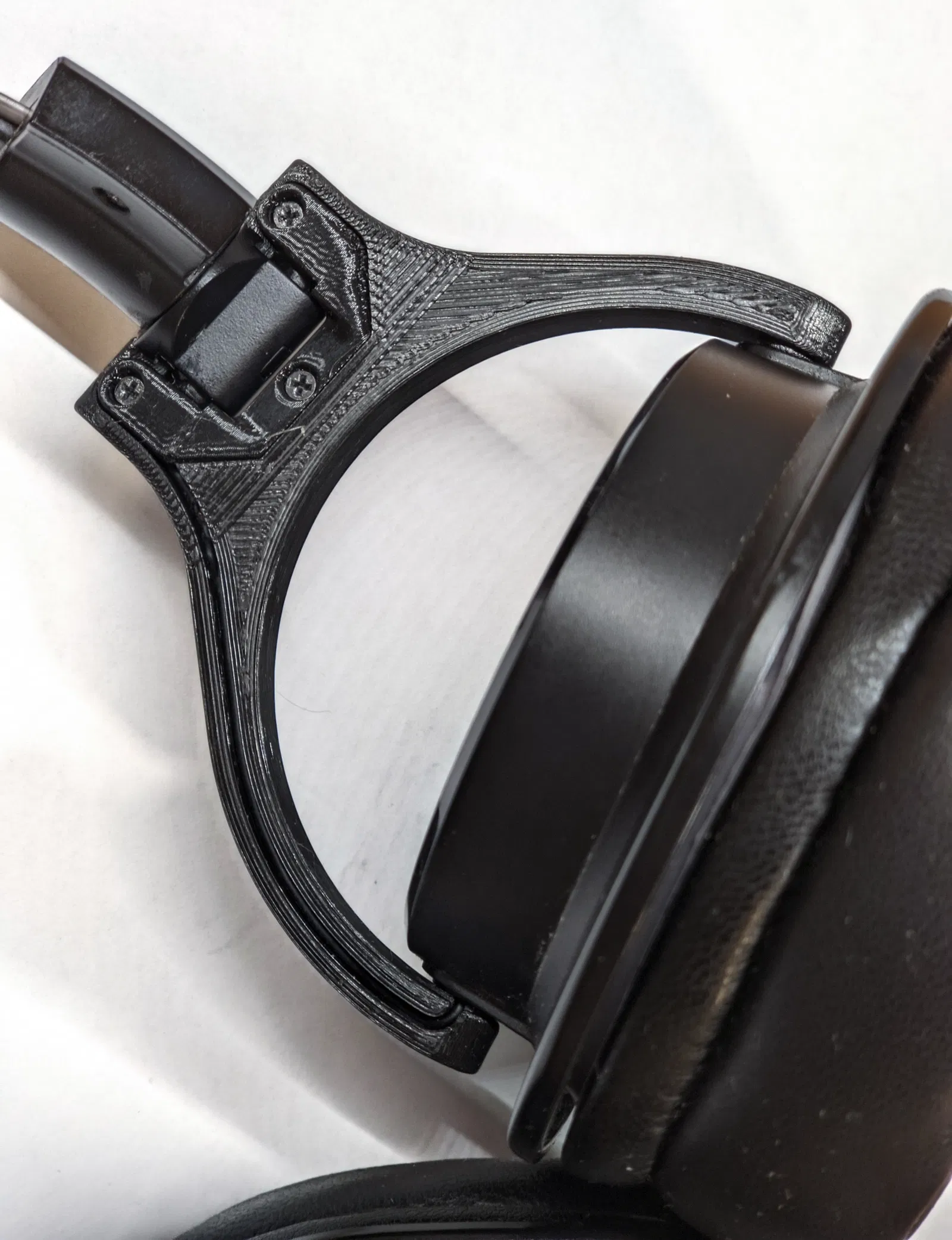

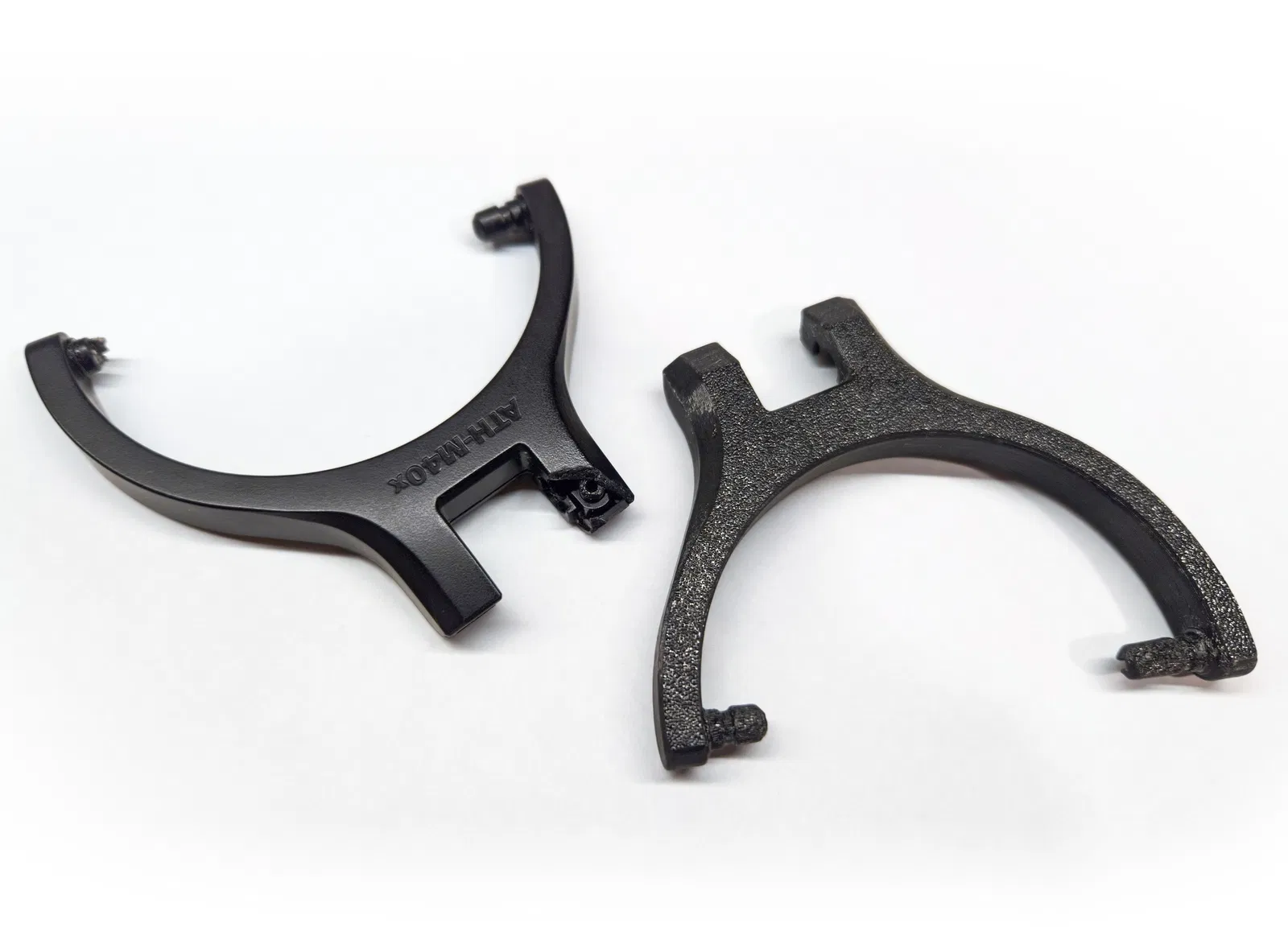

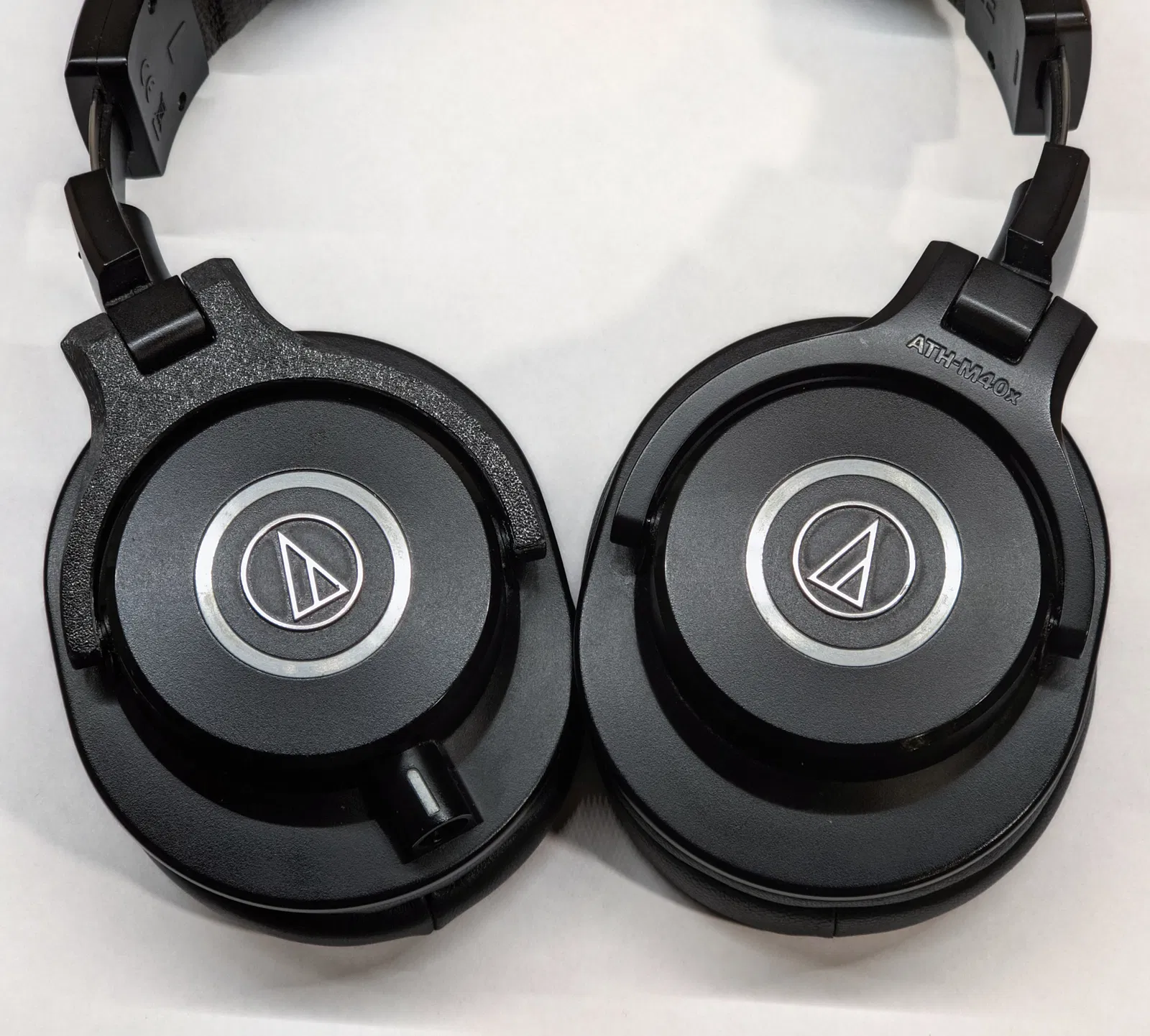

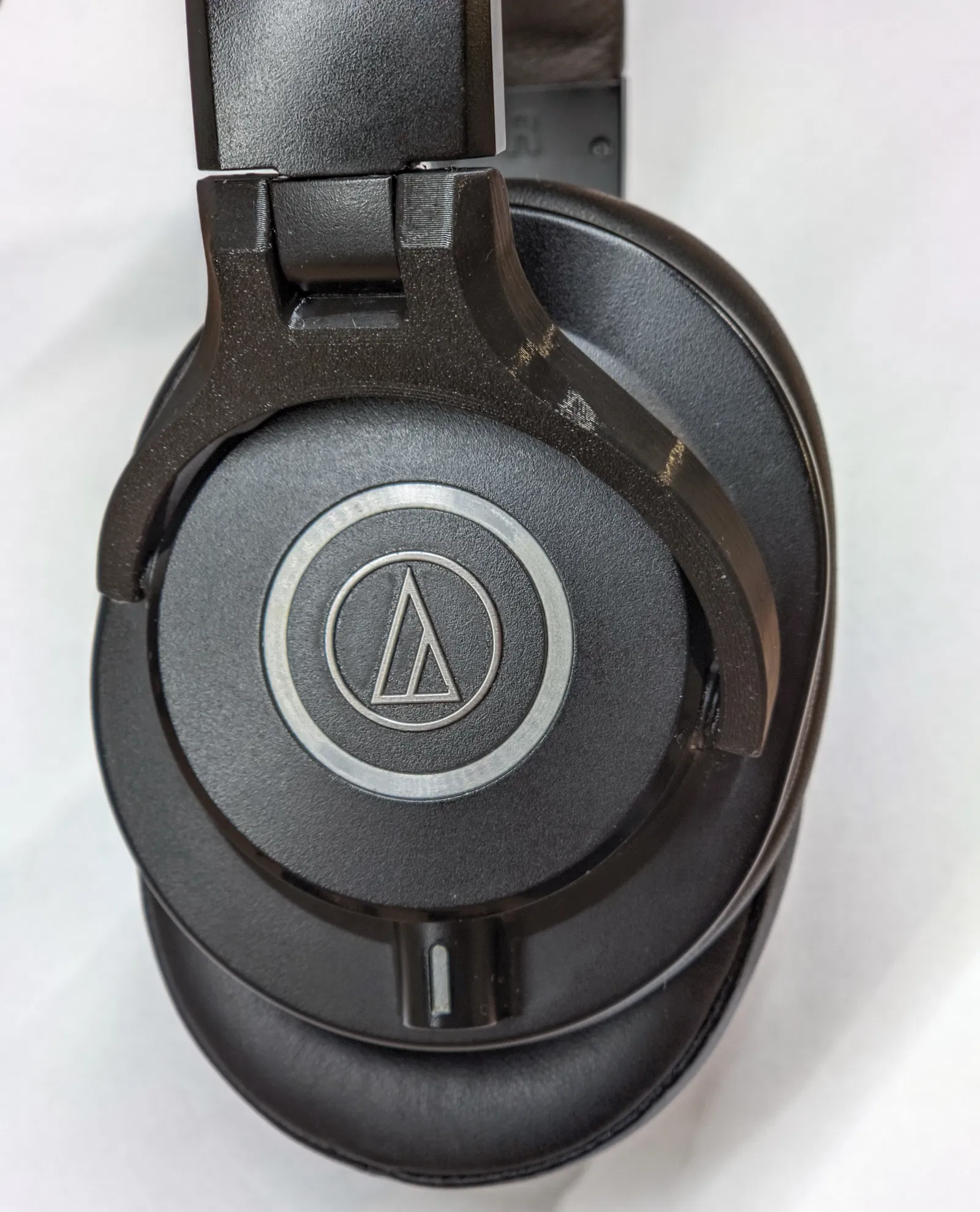

Mình làm món này vì cái yoke zin của mình bị gãy ngay khu vực bản lề (hinge). Model này không bao gồm cơ cấu bản lề. Model gồm 2 phần: yoke chính và một cái clamp để kẹp phần hinge. Model này là cho bên Trái. Nếu bạn cần bên Phải thì chỉ cần mirror phần yoke. Yoke này vẫn cho phép earcup xoay/gập đầy đủ như bản zin.
Lắp ráp:
Để khỏi phải hàn (soldering), yoke zin cần bị bẻ/gãy ở một vài chỗ để luồn và giải phóng sợi dây cáp. Model in 3D này khi lắp lại sẽ không cần hàn. Khi lắp ráp cần dùng 3 con ốc zin từ cụm yoke của tai nghe.
In 3D:
Cần supports ôm sát (snug) phía dưới các chốt bản lề (hinge pins) của earcup. Nên dùng PETG, có thể ABS. PLA có thể hơi cứng vì cần một chút độ dẻo để gắn earcup vào yoke.
Thiết lập in mình đã dùng:
Nozzle: 0,4mm
Layers: 0,12mm
Walls: 4
Top/Bottom layers: 8
Infill: Cubic at 15%
