X Endstop cải tiến - Ender 3 V2 Neo

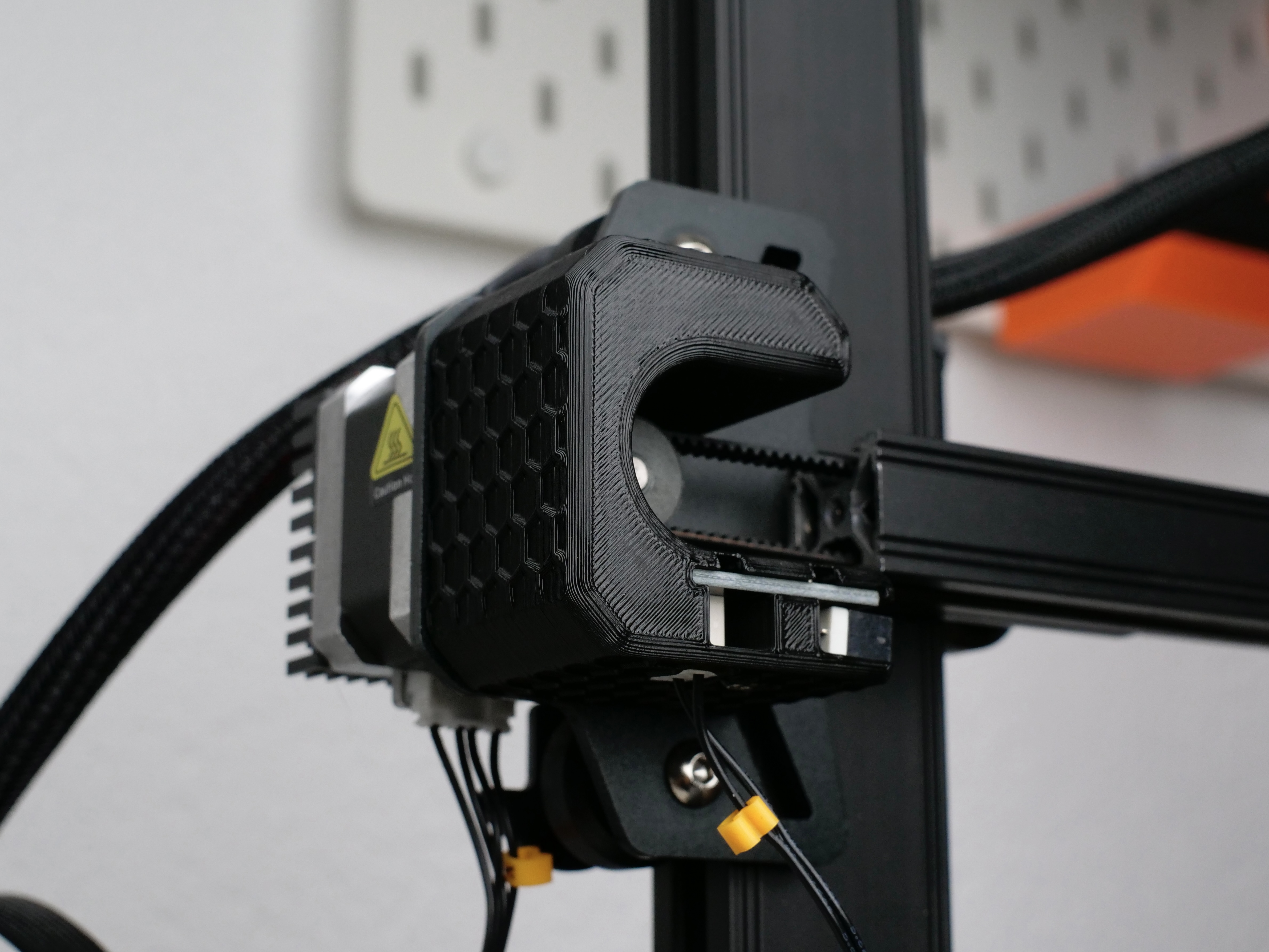

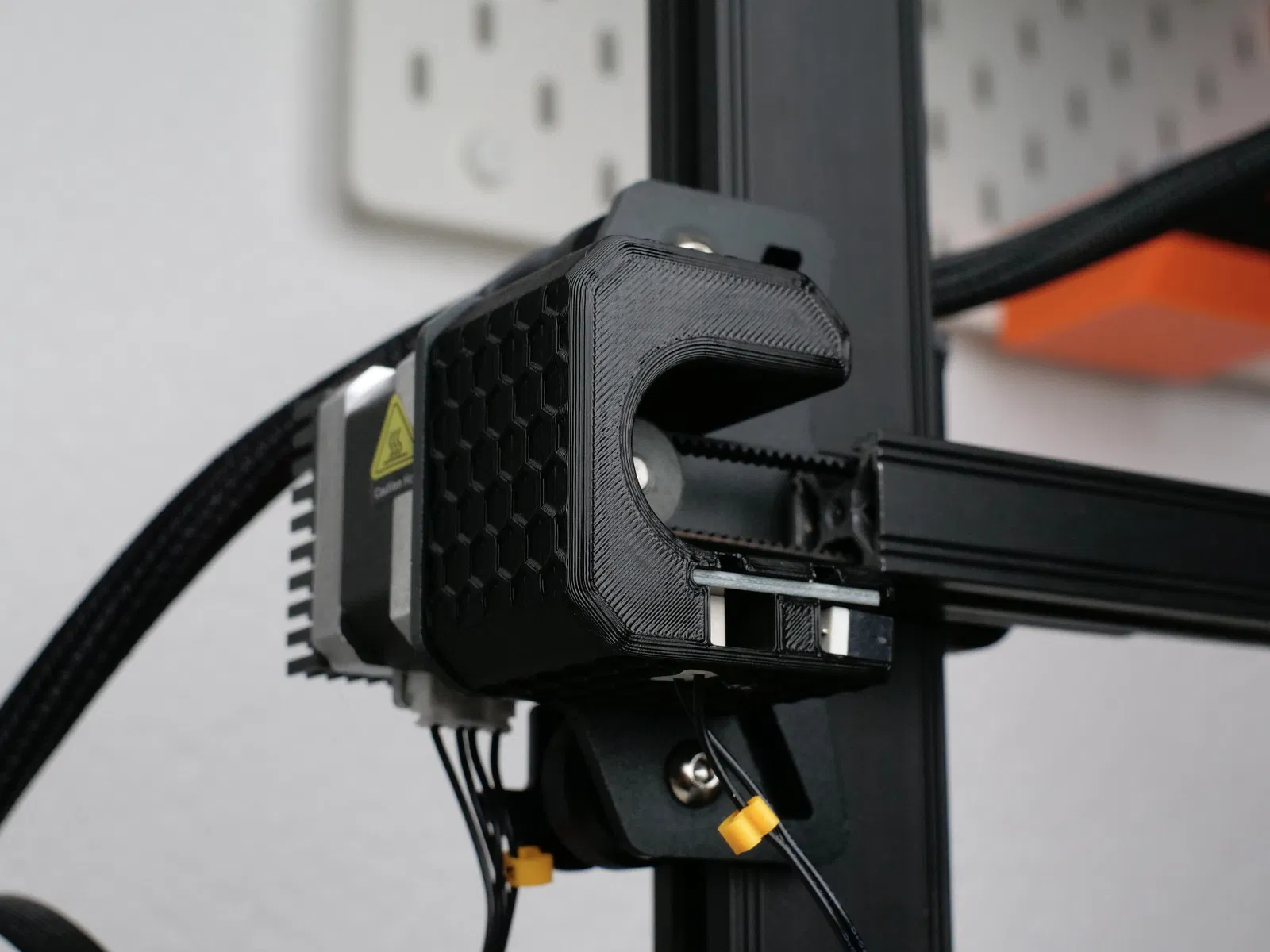

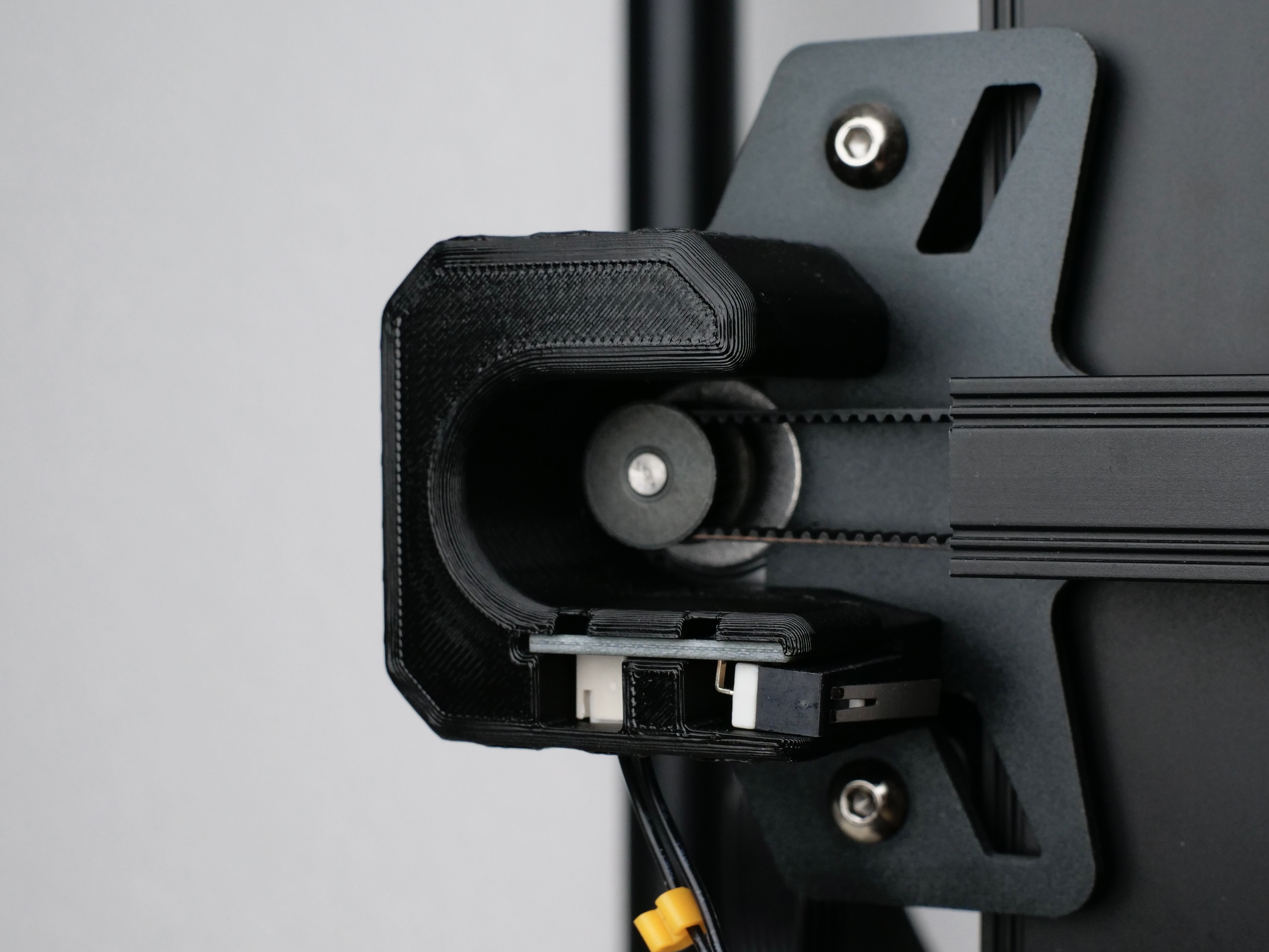

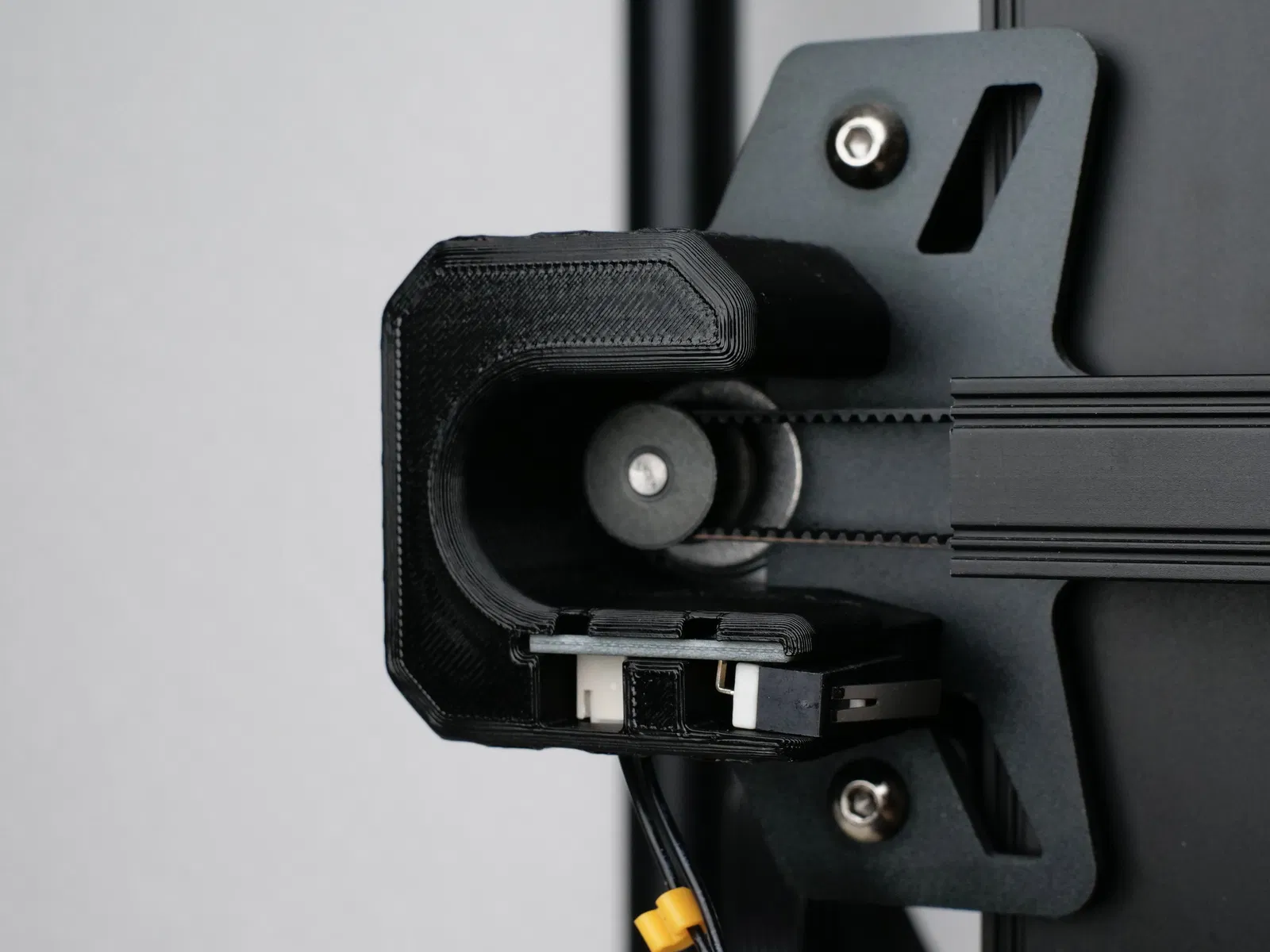

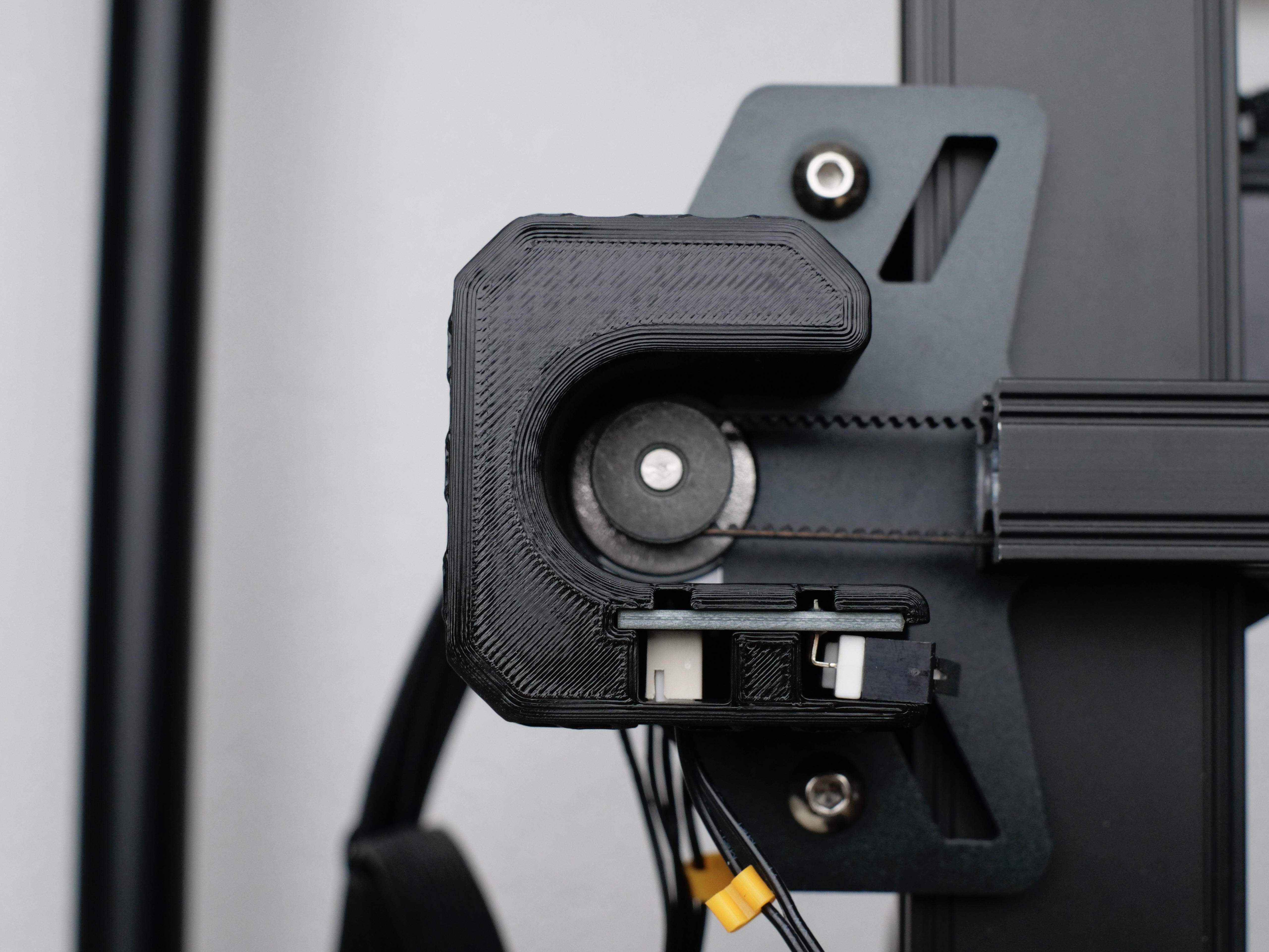

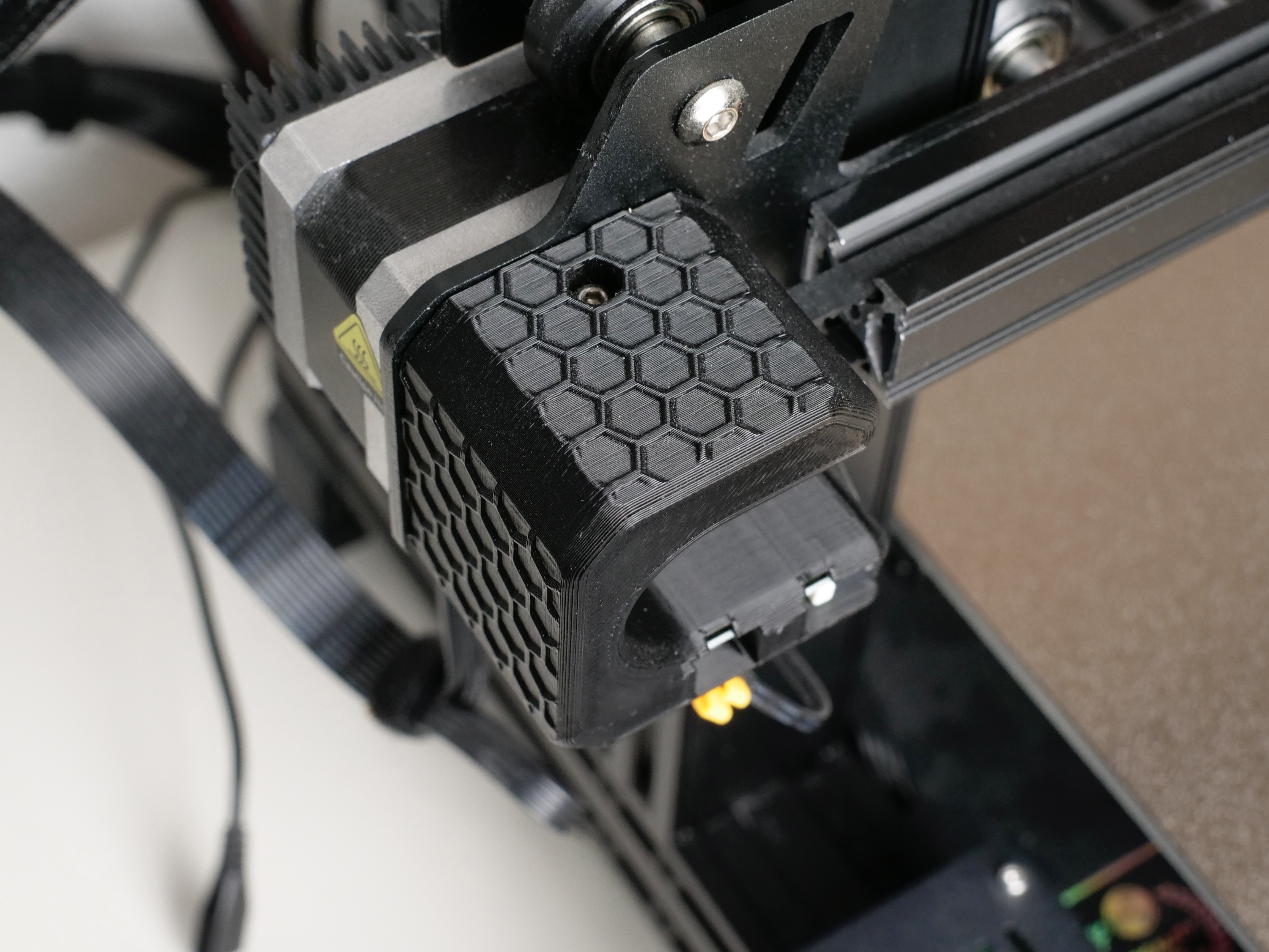

Đây là một bản X-axis endstop cải tiến, giúp tăng hành trình trục X lên một mức khá đáng kể. Nhờ vậy bạn có thể, ví dụ như gắn purge bucket hoặc nozzle brush ở phía bên trái của bàn in. Endstop mới cũng cho bạn nhìn rõ hơn pulley và belt của trục X.

Print Settings

• PLA là ổn

• 0.2mm layer height

• 3 walls

• 20% infill

Parts required

Không cần thêm linh kiện nào, tất cả các phần (trừ cái ốp nhựa/shroud nhựa zin của endstop) sẽ được tái sử dụng.

Installation

• Tháo 2 con ốc trên housing endstop zin và gỡ housing endstop ra khỏi máy

• Rút cáp và tháo microswitch ra khỏi housing

• Lắp microswitch vào housing mới và siết nhẹ bằng 1 con ốc đã tháo trước đó (cẩn thận đừng siết quá tay)

• Cắm lại cáp của microswitch

• Lắp housing lên máy bằng con ốc thứ 2 đã tháo trước đó

• Vậy là xong phần lắp đặt!

Firmware

Mình chỉ dùng nâng cấp này với Rogue Orbiter Toolhead (toolhead này xài rất ổn), nhưng cũng sẽ chạy với các toolhead khác, miễn là dùng backplate mặc định của toolhead. Tuy nhiên bạn sẽ phải tự xác định vị trí endstop, position_max và position_min cho máy của bạn.

Config Firmware của mình cho Rogue Orbiter:
position_endstop: -10
position_max: 249
position_min: -10
