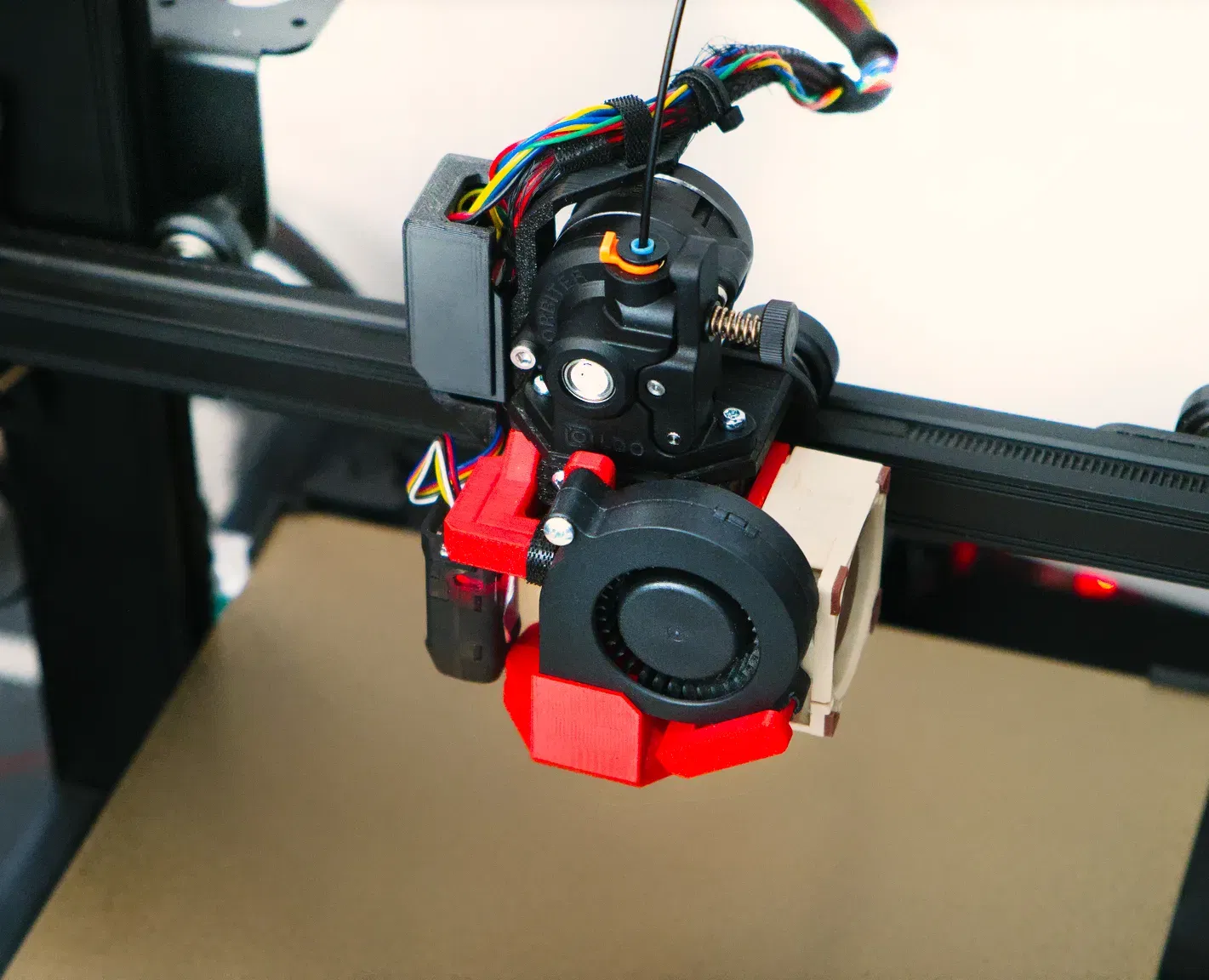

Đầu Trục Rogue Orbiter V6 Cho Ender 3 V2 Neo

Rogue Orbiter

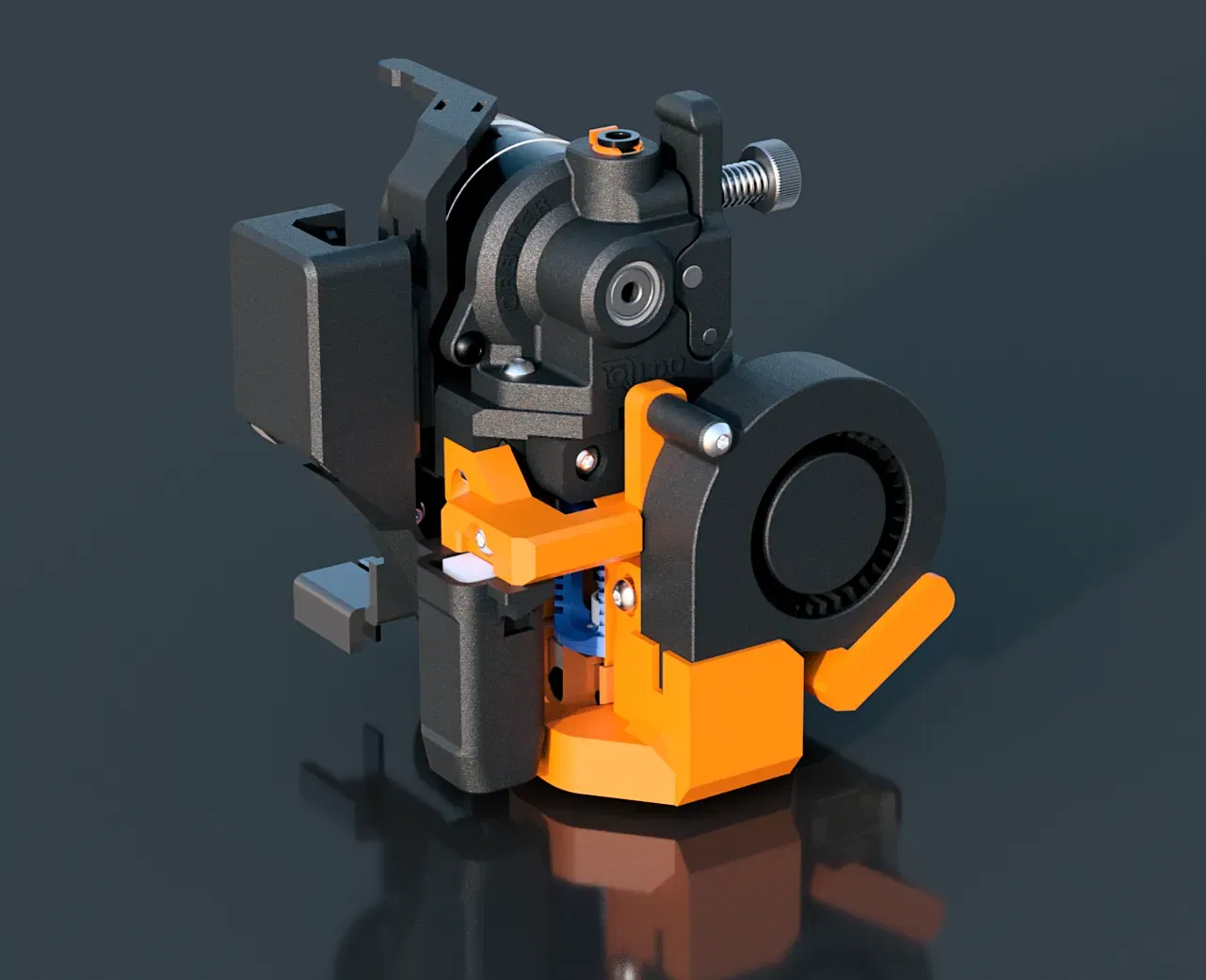

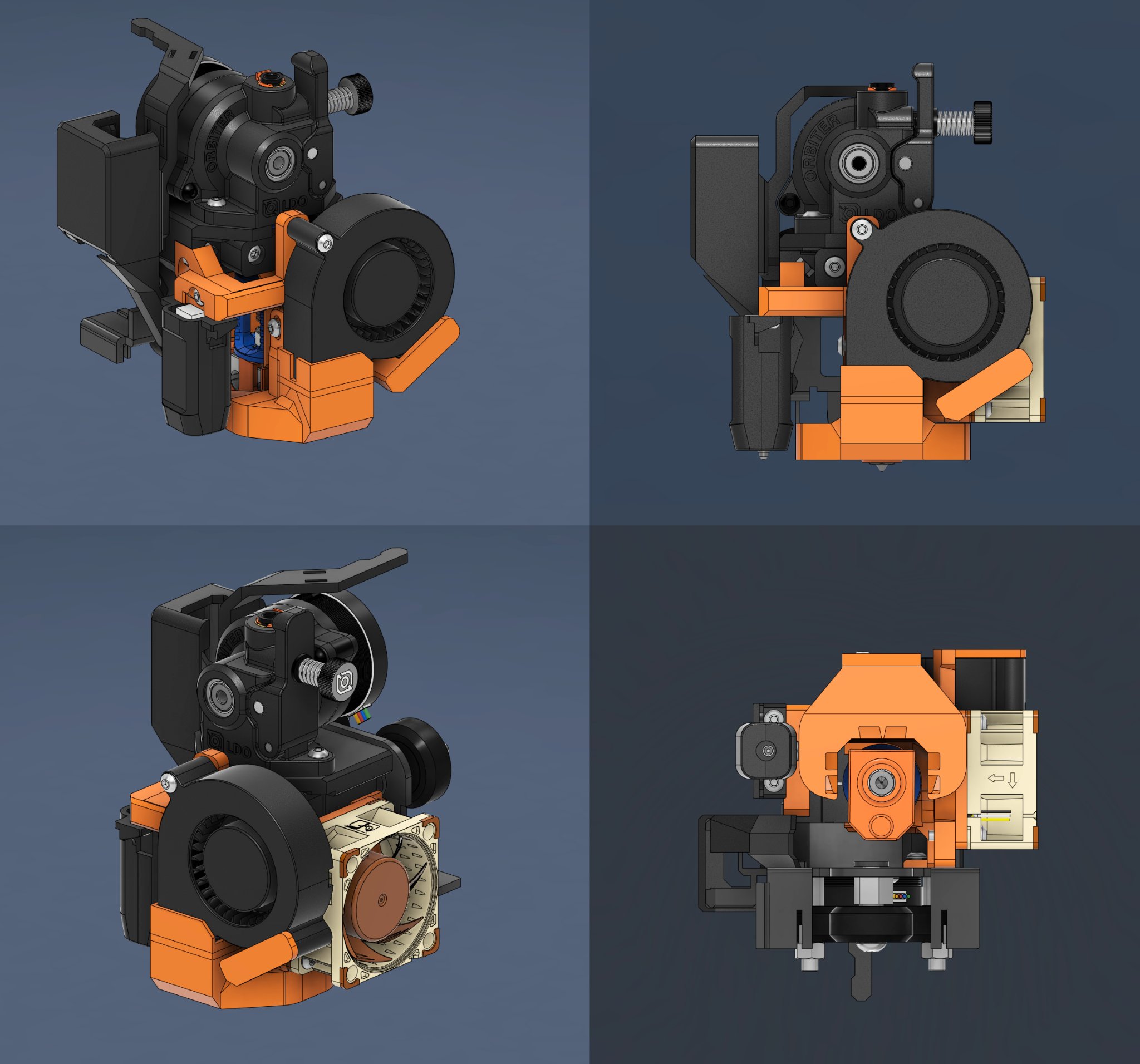

Thiết kế đầu trục in cho Ender 3 V2 Neo dựa trên ngàm E3D V6 (Revo Six, Dragon SF, HF, Dragonfly BMO) và bộ đùn Orbiter v2.0.

Đã thử nghiệm kỹ lưỡng và lặp đi lặp lại nhiều lần.

Đây là thiết kế đầu trục in thứ sáu của tôi cho Ender 3 V2 Neo, cùng với vô số lần lặp lại các bộ phận và thiết kế, thử nghiệm làm mát khác.

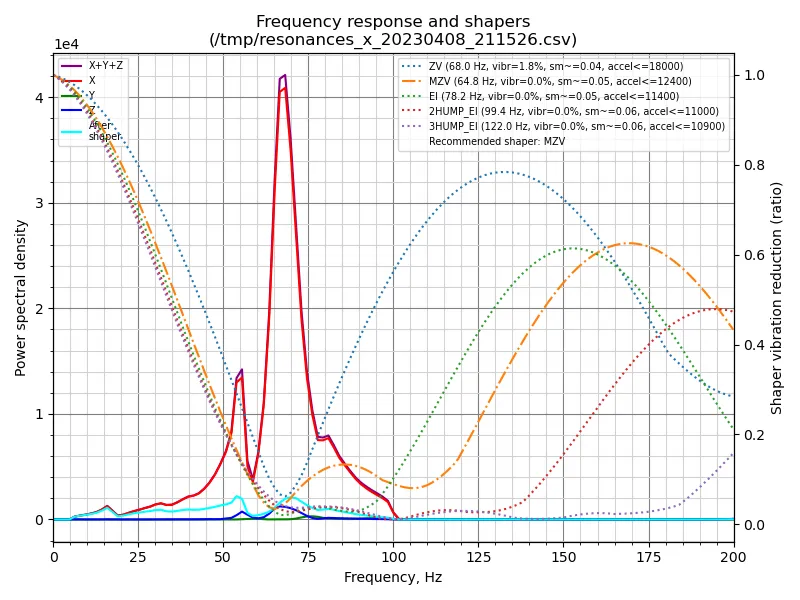

Tôi đang sử dụng cấu hình này (Orbiter 2.0 + Phaetus Dragon HF + Bondtech CHT 0.4mm) với Klipper, in ở tốc độ 250mm/s, gia tốc 10000 mm/s2 với motor bước, dây curoa và bánh xe zin.

Tính năng:

• Thiết kế nhỏ gọn, module cân bằng trọng lượng, sử dụng các bộ phận làm kết cấu
• Trọng lượng in: 70g
• Ba ốc vít tháo rời toàn bộ khung trước (BlTouch + quạt) và cho phép tiếp cận hoàn toàn bộ phận nóng.
• Không chạm vào thanh Z và không yêu cầu sửa đổi cho các công tắc hành trình

Cập nhật:

14-04-2023: Hỗ trợ cho các bộ phận nóng loại V6 Volcano

07-04-2023: - Cập nhật Cánh tay quạt RO Orange để phù hợp hơn với các quạt có lỗ vít hẹp hơn. Cập nhật nhỏ cho quạt làm mát RO Orange. Tinh chỉnh dung sai nhỏ để có khoảng hở tốt hơn với các bộ phận lân cận.

24-03-2023: Cập nhật các mặt phẳng Kẹp Trước và Kẹp Chính. Khoảng hở nhỏ cho các ốc M3 10mm gắn Orbiter vào ngàm chính. (Nếu bạn đã in các bộ phận này, bạn có thể chèn vòng đệm/long đền 1mm ở trên, hoặc dùng ốc ngắn hơn)

Cài đặt in:

• PETG
• Chiều cao lớp 0.2 mm
• 3 lớp chu vi, 100% mật độ ruột

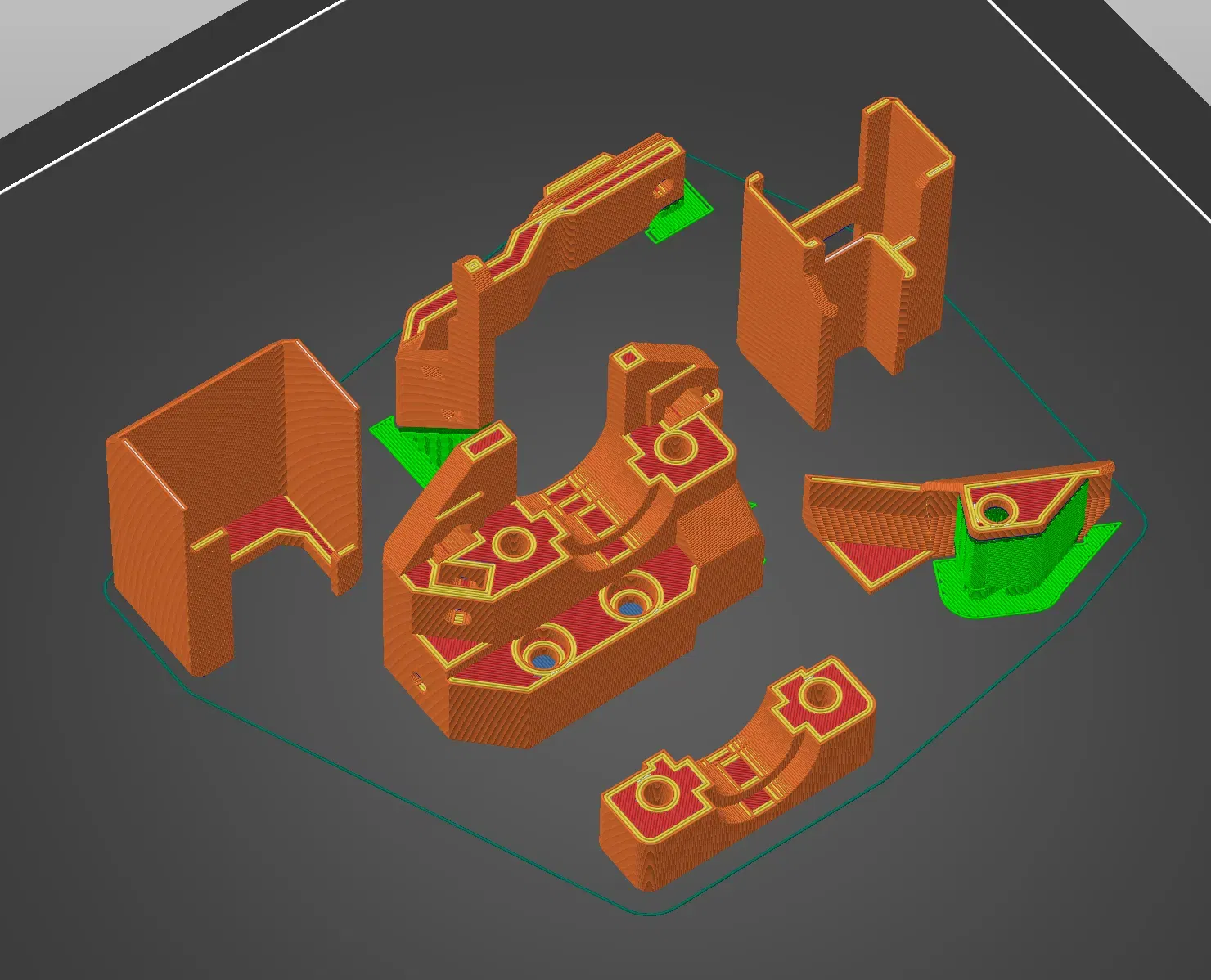

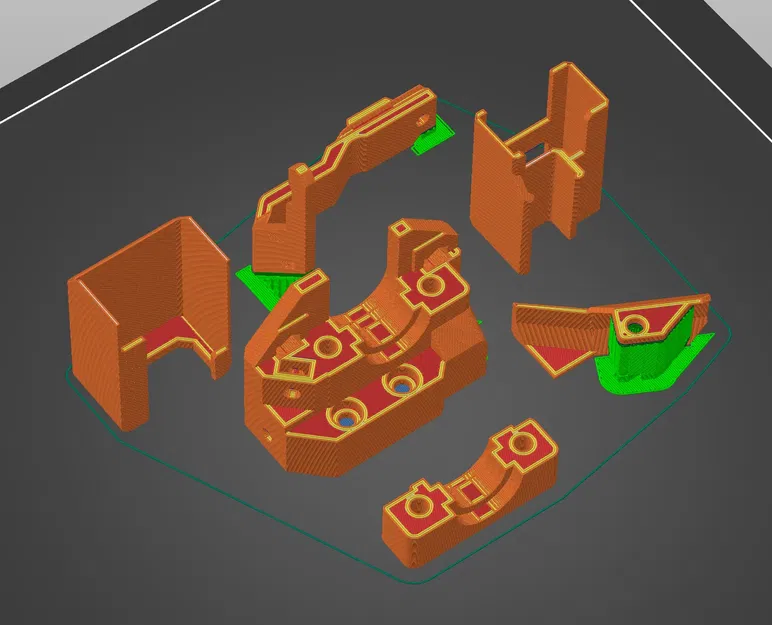

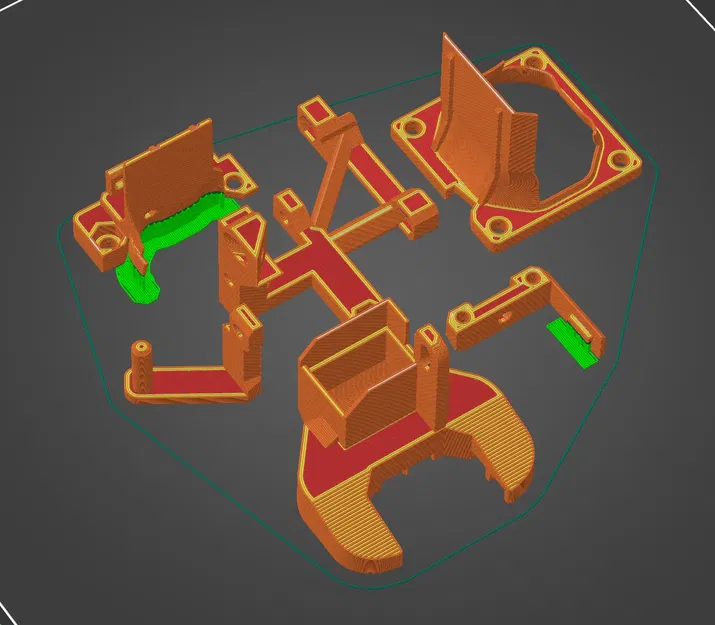

• Hỗ trợ, 30 độ Chặt (bao gồm các cầu nối hy sinh, nhưng cần một số hỗ trợ để đảm bảo an toàn; xem ví dụ)
• Ưu tiên chu vi cổ điển

Thiết kế cho dung sai 0.2mm (0.1 mỗi bên) Vui lòng tham khảo F3D để lắp ráp

Các bộ phận yêu cầu:

• E3D V6 Hot End / Revo Six / Dragon SF, HF / Dragonfly BMO

• Bộ đùn Orbiter 2.0

• Quạt thổi 5015 - (Đã thử nghiệm trên GDSTIME 5015 và Creality 5015. Các loại khác cũng nên hoạt động, kiểm tra độ vừa vặn với đầu phun)

• Quạt hướng trục 4020/4010 - (Thiết kế cho Noctua NF-A4x20. Các loại khác cũng nên hoạt động)

Phần cứng: Ốc đầu tròn

• M3 x 25mm x2

• M3 x 8mm x6

• M3 x 5mm x2

• M3 x 10mm x4

• M3 x 15mm x5

• M3 x 20 mm x1

• Đai ốc M3 14x

Sau khi in:

• Loại bỏ hỗ trợ và các cầu nối hy sinh
• Dũa phẳng các mặt tiếp xúc để lắp ráp vừa vặn
• Kiểm tra độ vừa vặn của quạt thổi với đầu phun
• Lắp đai ốc (thêm một ít keo siêu dính để giữ các đai ốc quanh ngàm quạt, nếu không lần đầu tiên bạn tháo khung trước, chúng sẽ bị rơi)

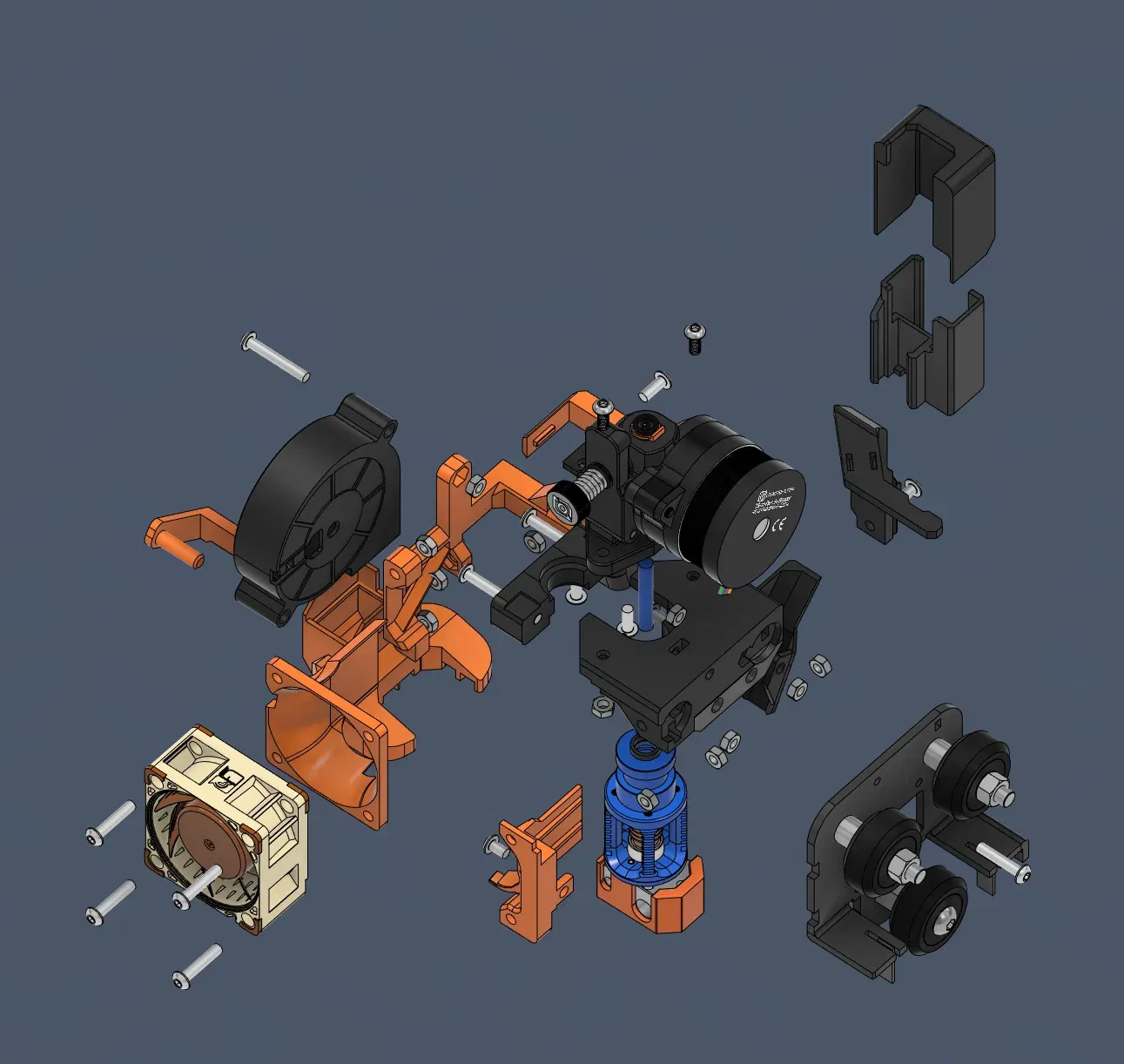

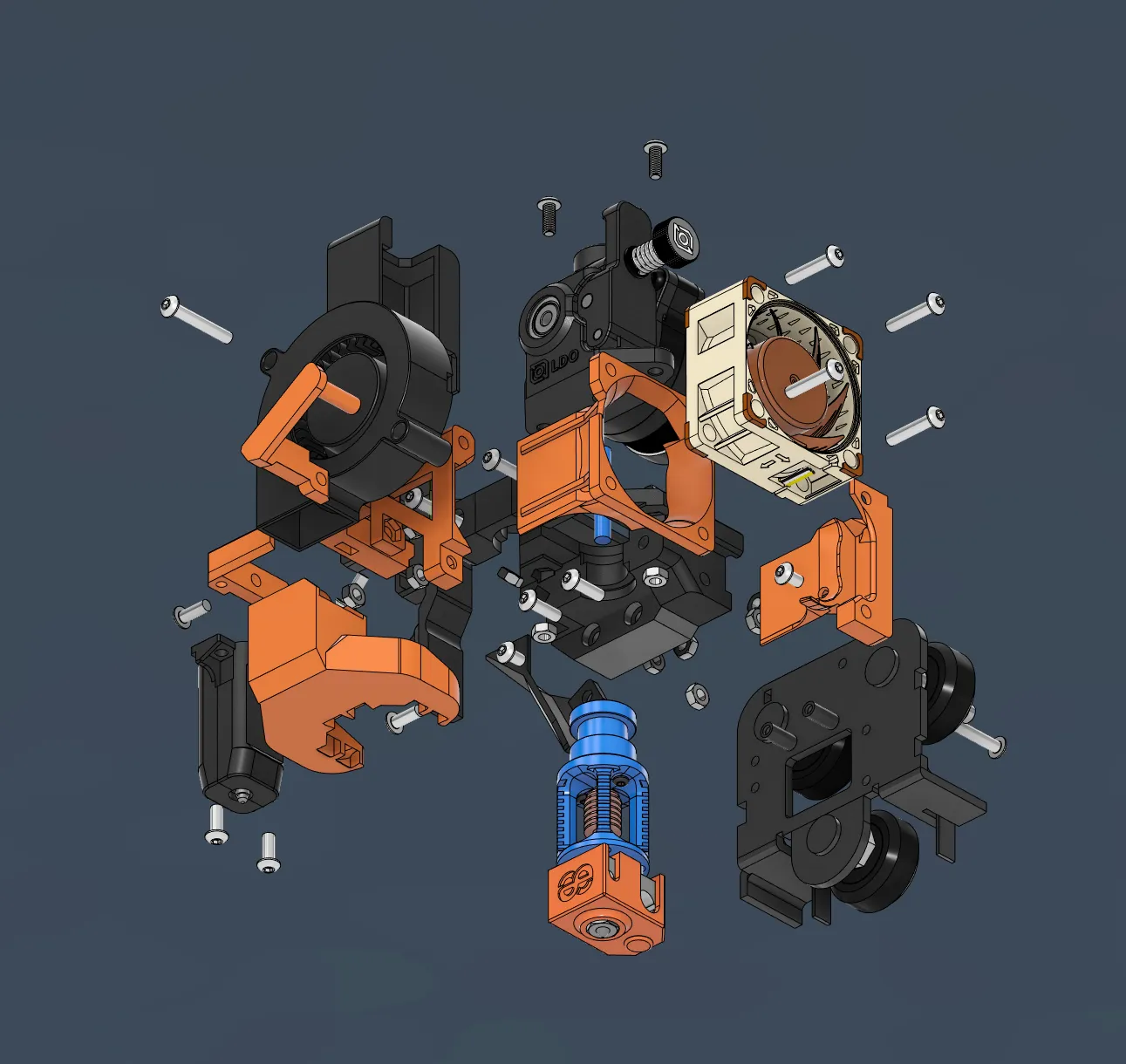

• Lắp ráp theo ba phần: a. Ngàm chính với bộ phận nóng (ngàm chính nên vừa khít và cần một chút lực để đẩy vào ngàm bộ phận nóng cũ), ống dẫn cáp, ngàm bộ phận nóng (lỗ ở phía ống dẫn là để cho tua vít vào, ốc nằm sau thành ống dẫn). b. Bộ đùn c. Khung trước với quạt thổi, ống dẫn bộ phận nóng chính, quạt hướng trục và CR Touch. (Dây quạt chạy giữa khung trước và ống dẫn bộ phận nóng, hướng về ống dẫn cáp)
• Lắp mọi thứ lại với nhau, nhưng đừng siết quá chặt ốc làm vỡ các đai ốc hex và khiến chúng quay tự do. Toàn bộ cụm khung trước nên gắn vào ngàm chính bằng ba ốc vít.

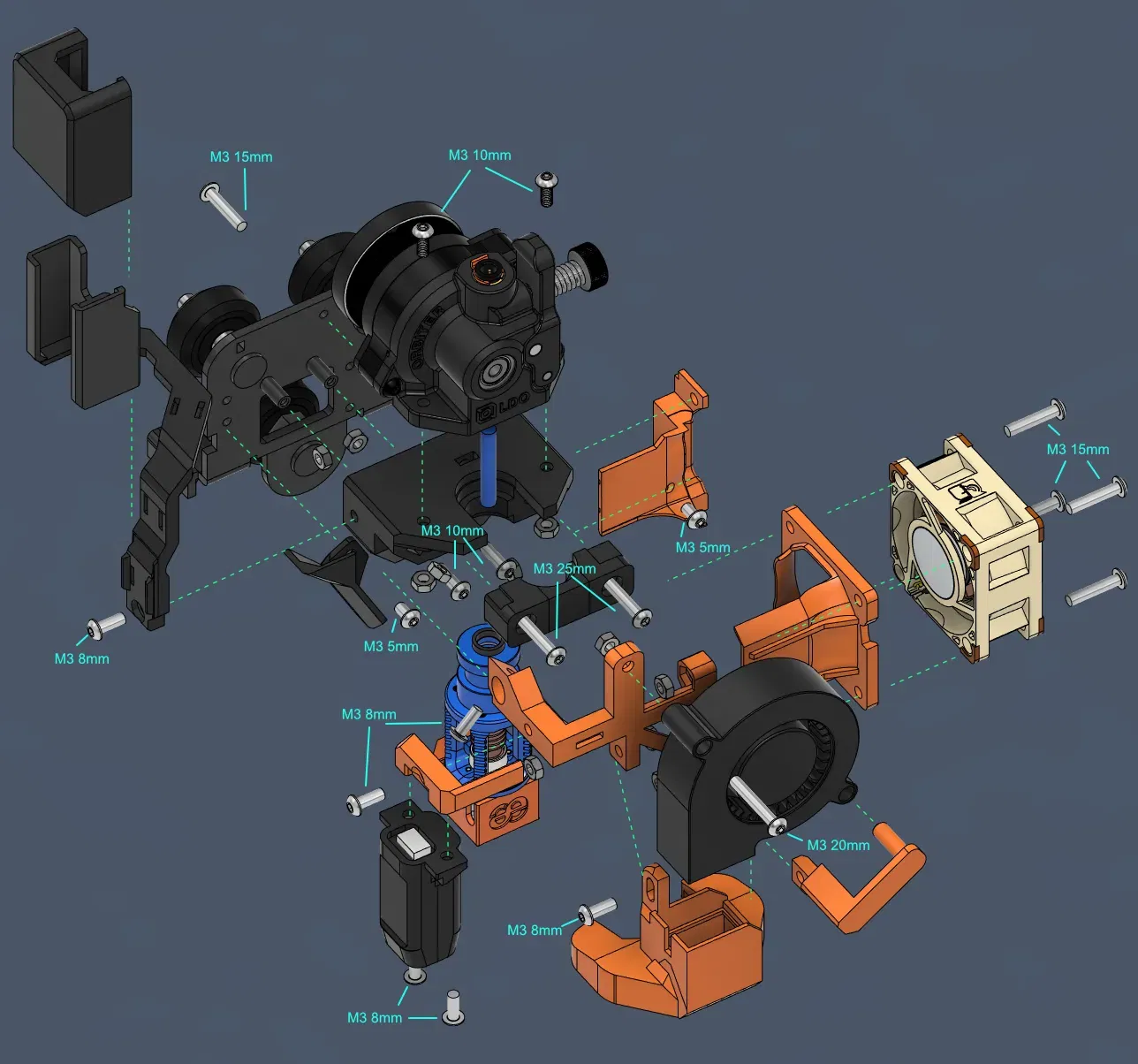

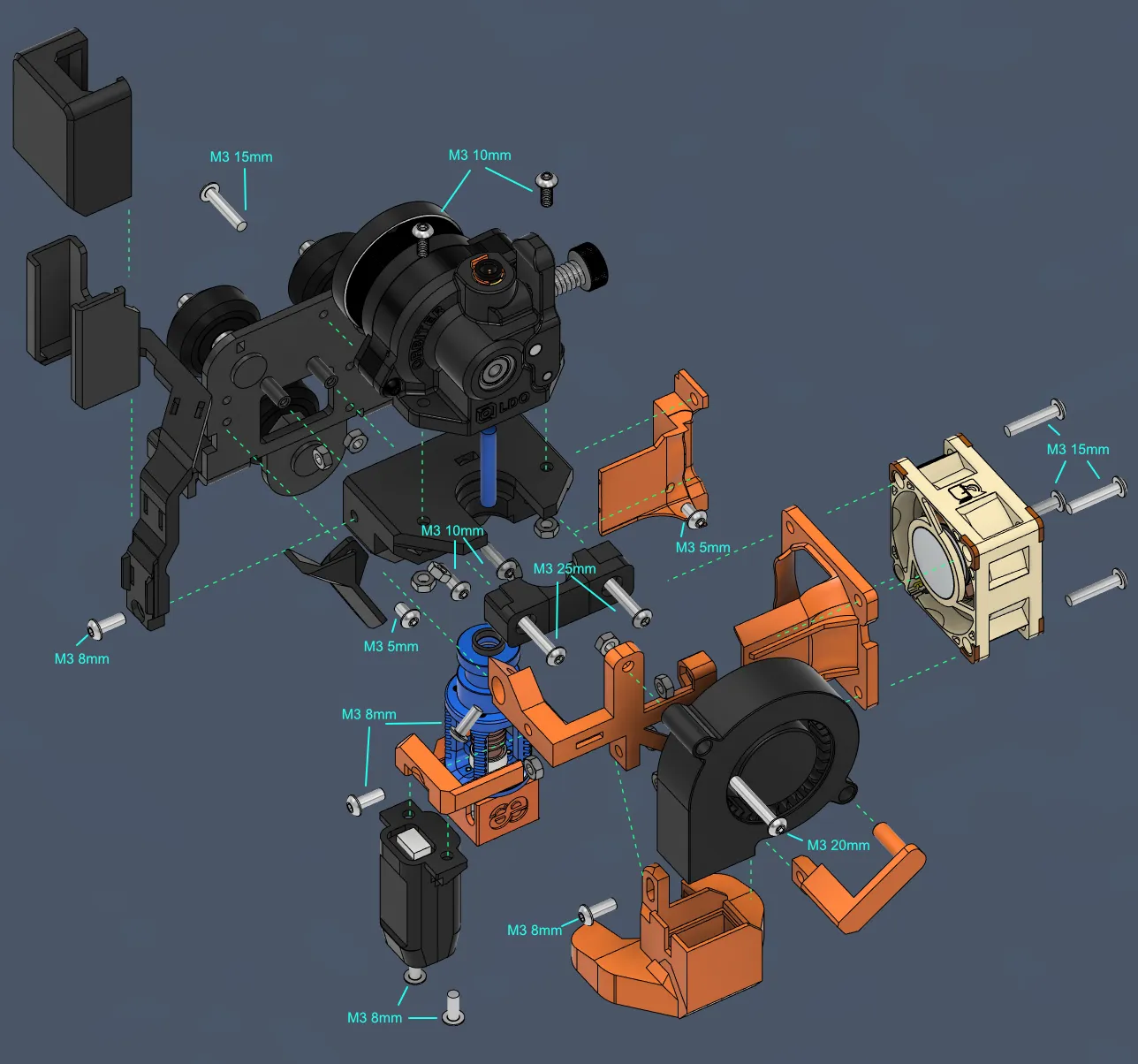

• Tham khảo hình ảnh hoặc f3d để biết độ dài ốc.

Lệch cảm biến X-33, Y-9 Độ dài Bowden cho Phaetus Dragon HF ~26.5mm Klipper: [stepper_y] position_endstop: -10 position_min: -10 position_max: 220

Lưu ý:

Vị trí đầu phun sẽ lệch về phía trước, tạo ra độ lệch ~9mm so với mép sau của bàn in theo trục Y.

Giá trị Vref đề xuất cho Orbiter 2.0 trên TMC2208 và các chip tương tự với Rshunt 0.11 Ω là 1.2V.

Ender 3 V2 Neo với bo mạch Creality 4.2.2 thường sử dụng Rshunt 0.15 Ω, yêu cầu Vref là 1.65V. Điều này sẽ giúp motor bước chạy ở dòng RMS 0.85A với nhiệt độ khoảng 65-70C theo khuyến nghị.

Công thức TÍNH DÒNG RMS CHẠY ĐỘC LẬP

Chúc bạn vui vẻ!
