MiSTer Case V2
MiSTer Case V2 lấy cảm hứng từ thiết kế NegSol, tích hợp DE-10 Nano, I/O Board và USB Board trong một case. Các mặt được in phẳng để bề mặt sạch đẹp, kèm hướng dẫn phần cứng M3 và cập nhật lỗ Audio/SoG.
Mô tả
MiSTer Case V2
Lấy cảm hứng từ thiết kế case NegSol: https://www.thingiverse.com/thing:2740925

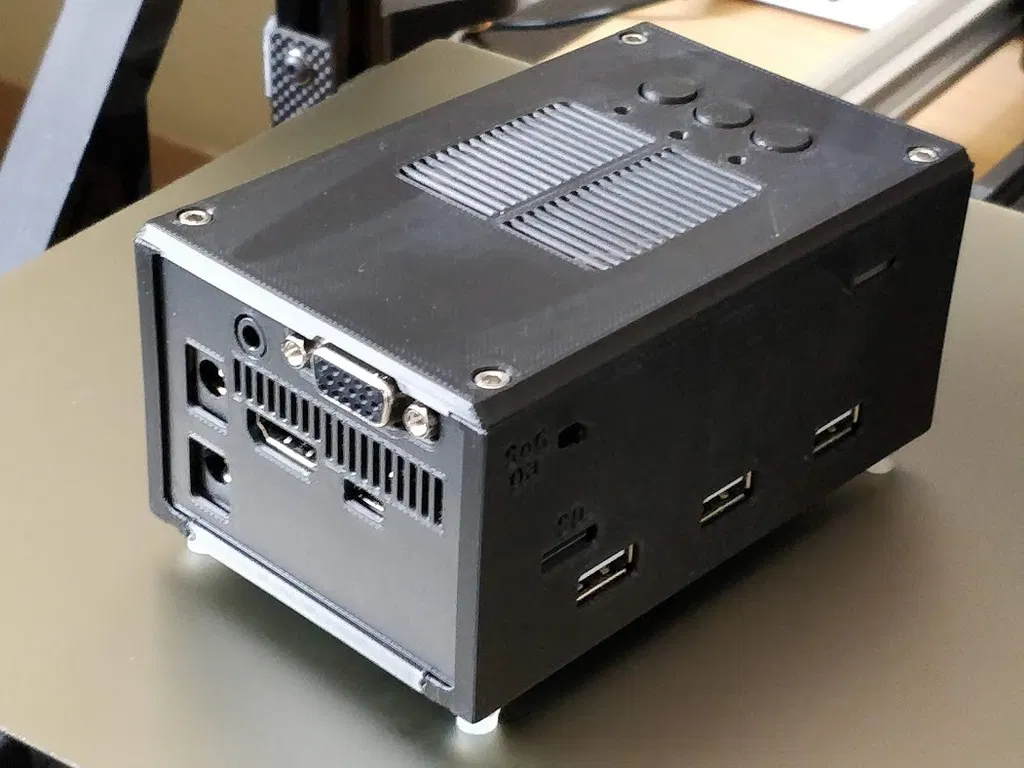

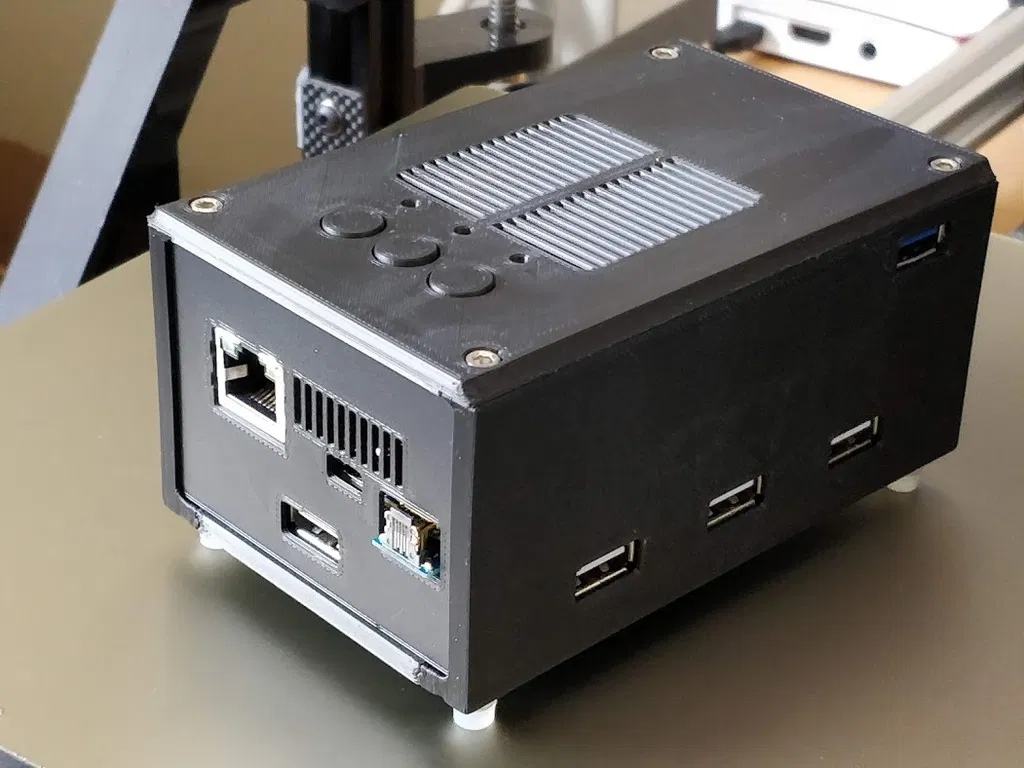

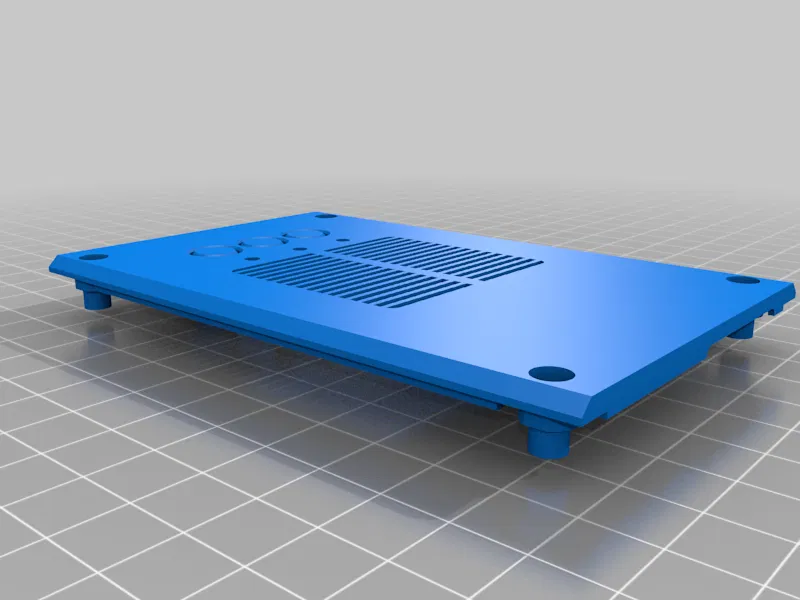

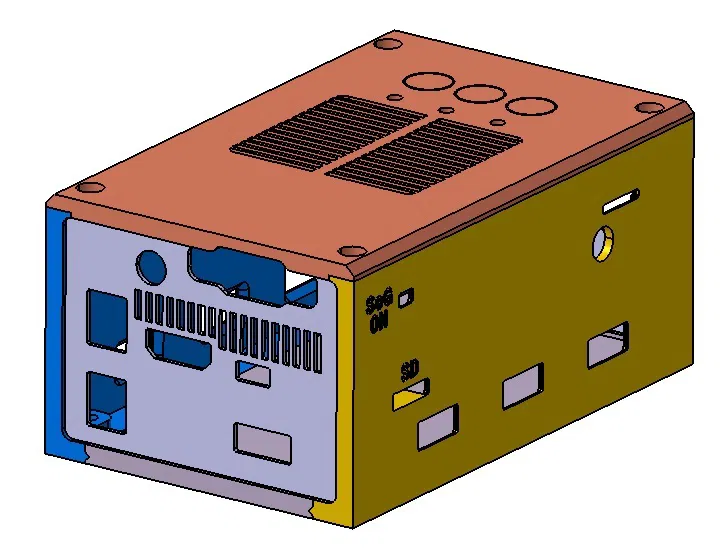

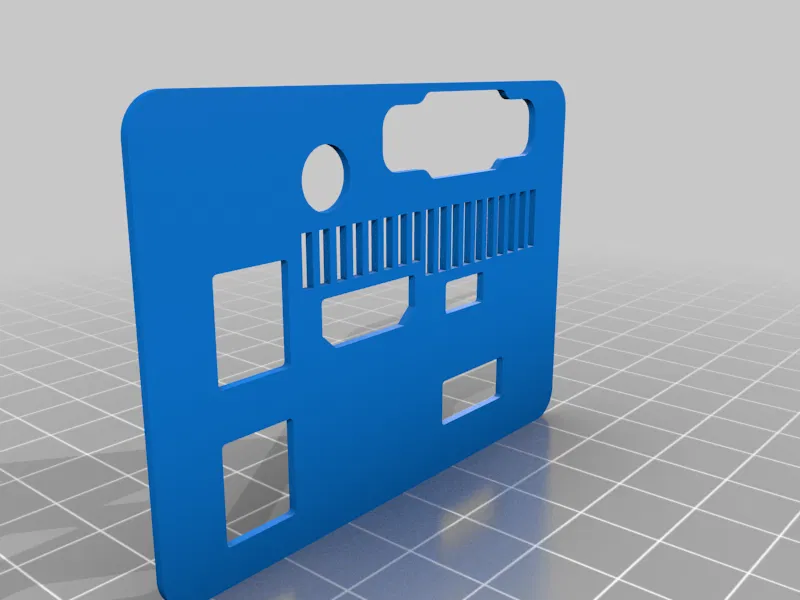

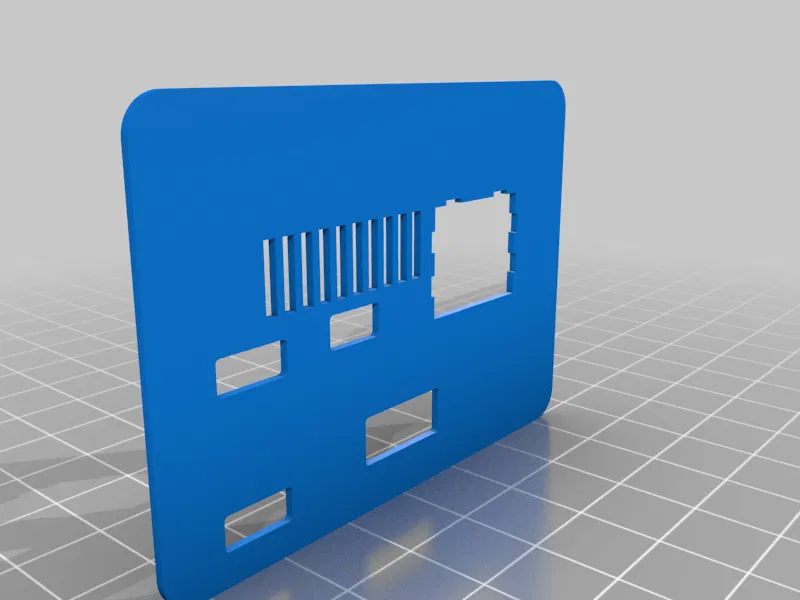

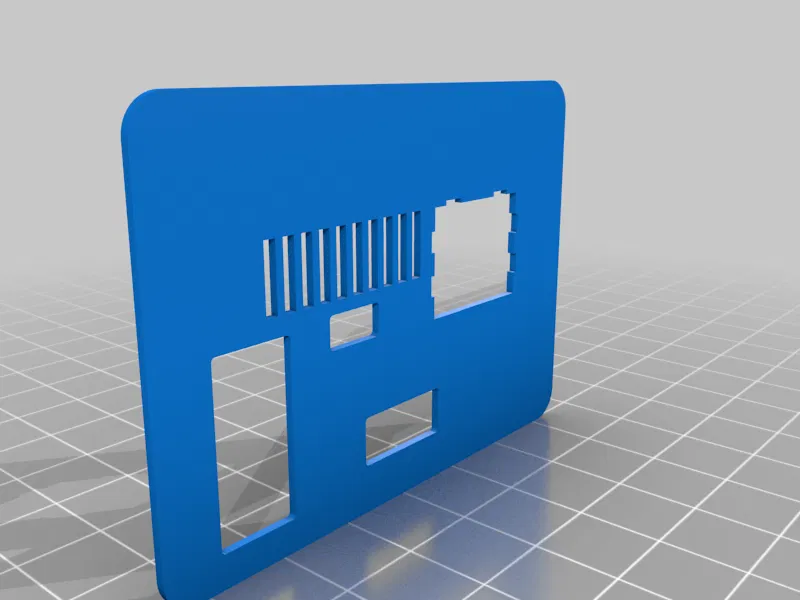

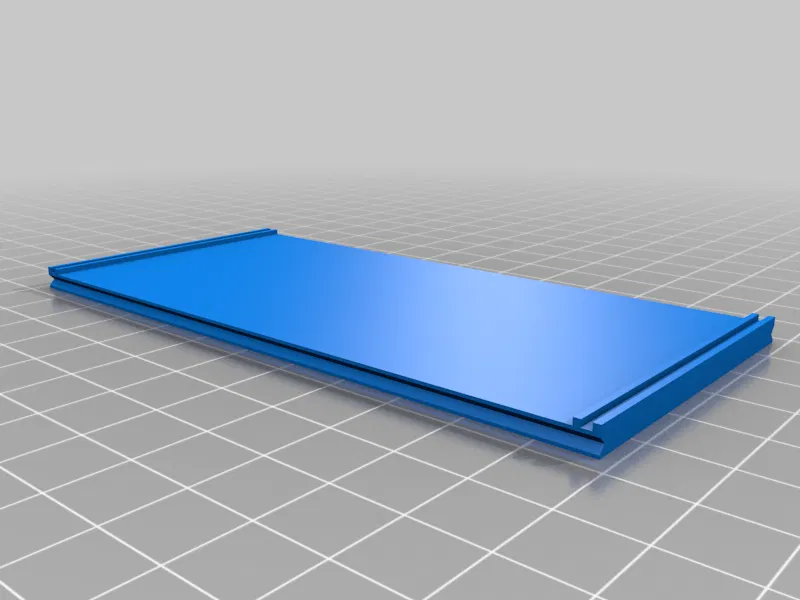

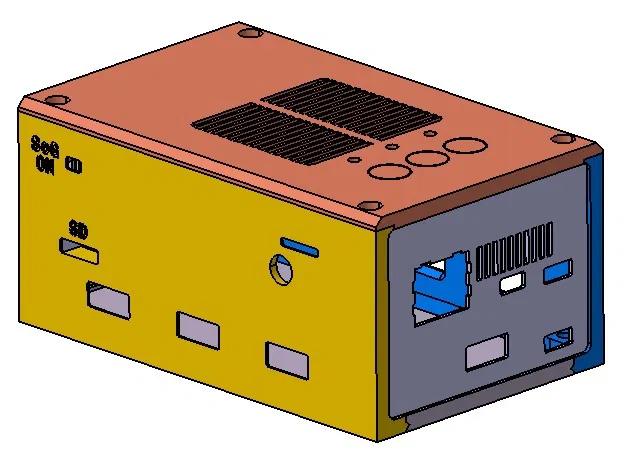

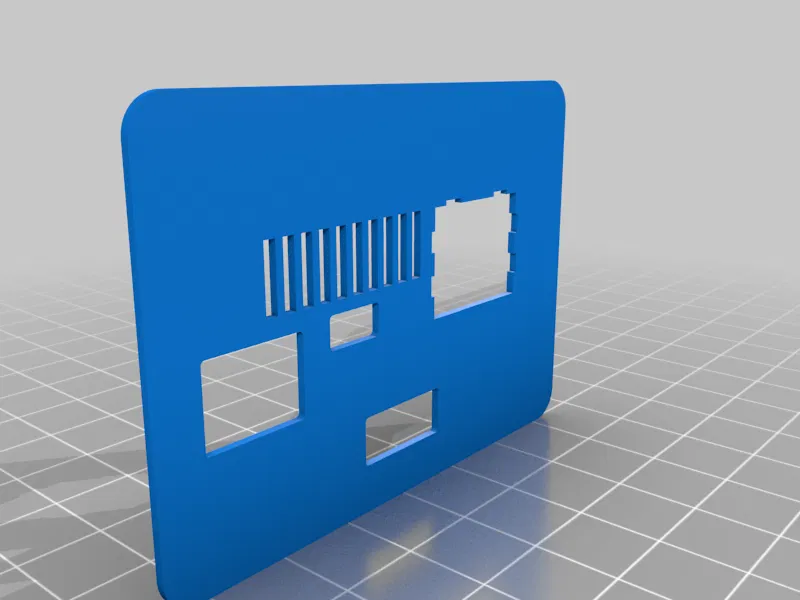

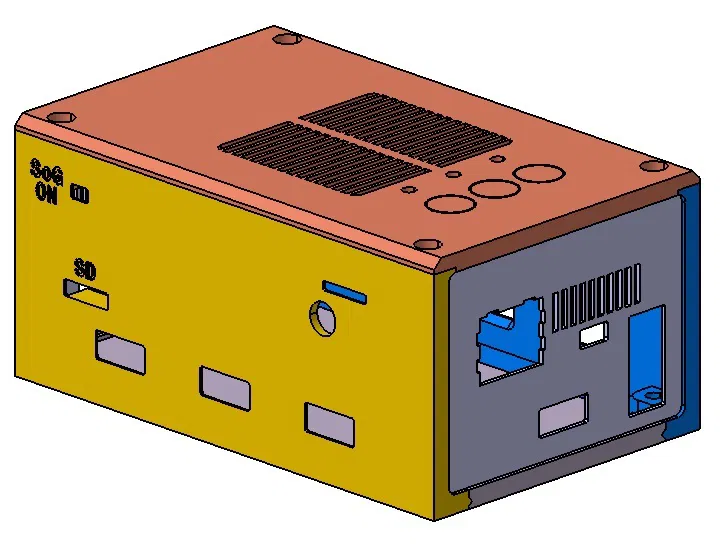

Tích hợp DE-10, I/O Board và USB Board vào chung một case. Tất cả các mặt của case được in dạng phẳng để tạo bề mặt sạch, đẹp.
Mình dùng vít M3x16 đầu lục giác trụ (cap head) ở phía trên. Đây là các lớp board và phần cứng theo thứ tự từ trên xuống:
Vít M3x16 cap
IO Board
Spacer đồng thau M3x14mm male/female
DE-10 Nano Board
Spacer đồng thau M3x14mm male/female
USB board
Ê-cu M3 hoặc spacer đồng thau M3x8 female/female, chỗ này mình gắn thêm các miếng silicone che mà DE-10 đi kèm.

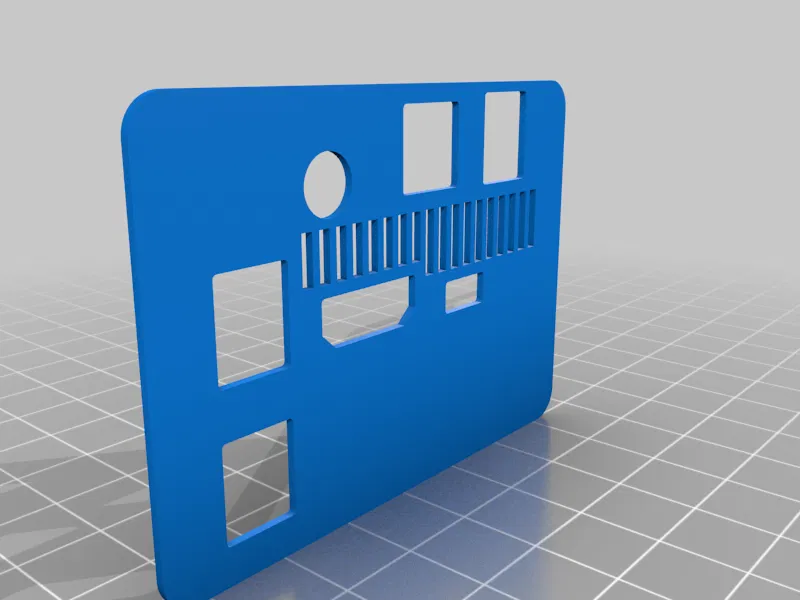

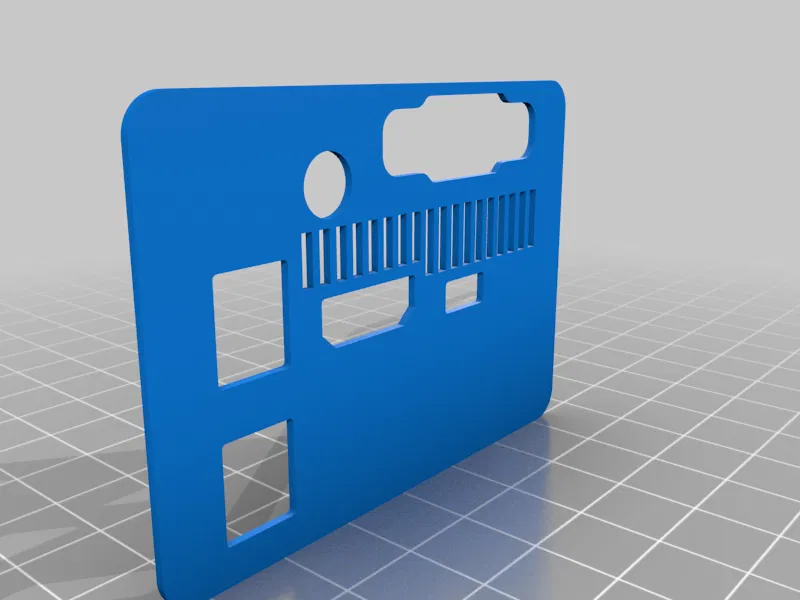

- scottie4442 yêu cầu thêm cổng Audio vào vách hông phía USB. Đã thêm file có cập nhật này

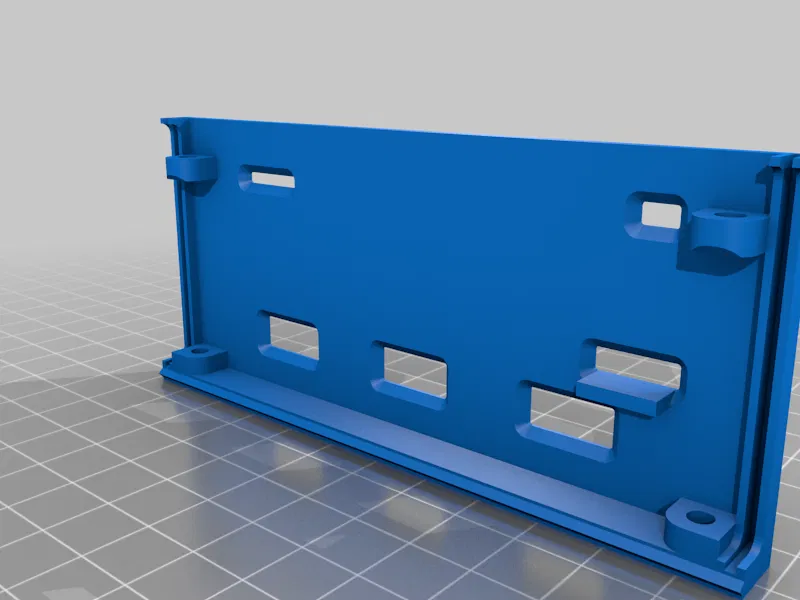

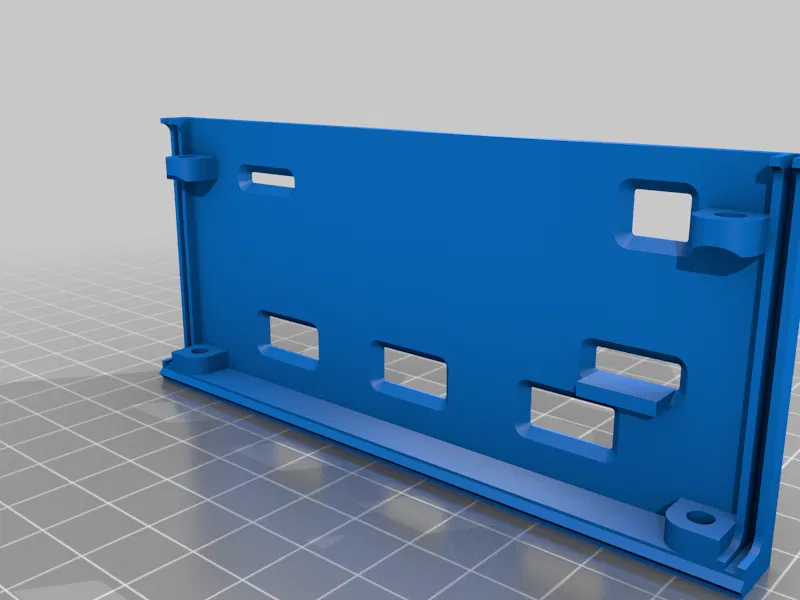

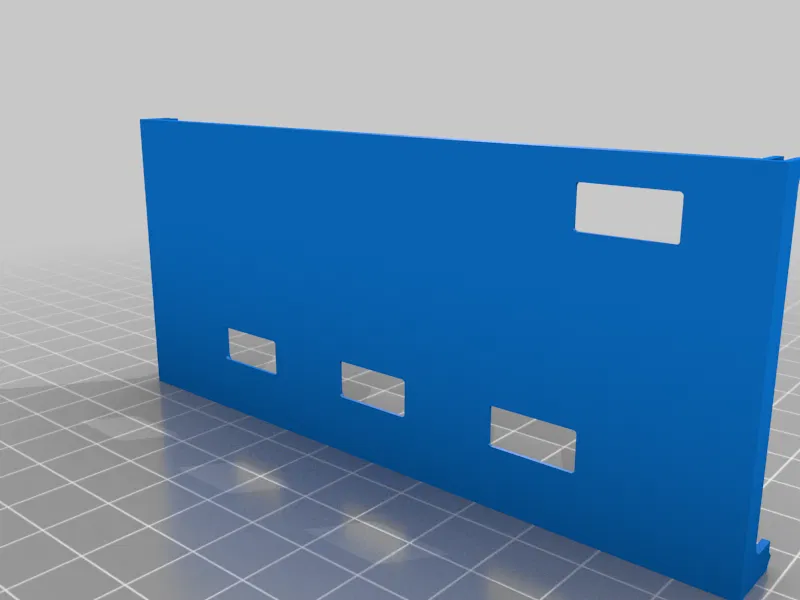

- Đã thêm các tấm hông cho USB v2.1, mặt hông có lỗ công tắc SoG lớn hơn và nút bấm dài hơn, chừa khoảng hở nhiều hơn theo yêu cầu của CTRFK8
- Đường kính trong (ID) của light pipe đã tăng lên 5.6mm. Nhớ canh máy in cho chuẩn và đừng overextrude làm ID bị nhỏ lại. Có thể dùng thêm mũi khoan 5.5mm để làm sạch các đường seam lúc bắt đầu đùn trong ID, giúp ôm LED vừa hơn
Thiết lập in
Rafts:
Không quan trọng
Supports:
Không quan trọng
Resolution:
.2
Ghi chú:
In bằng PLA
