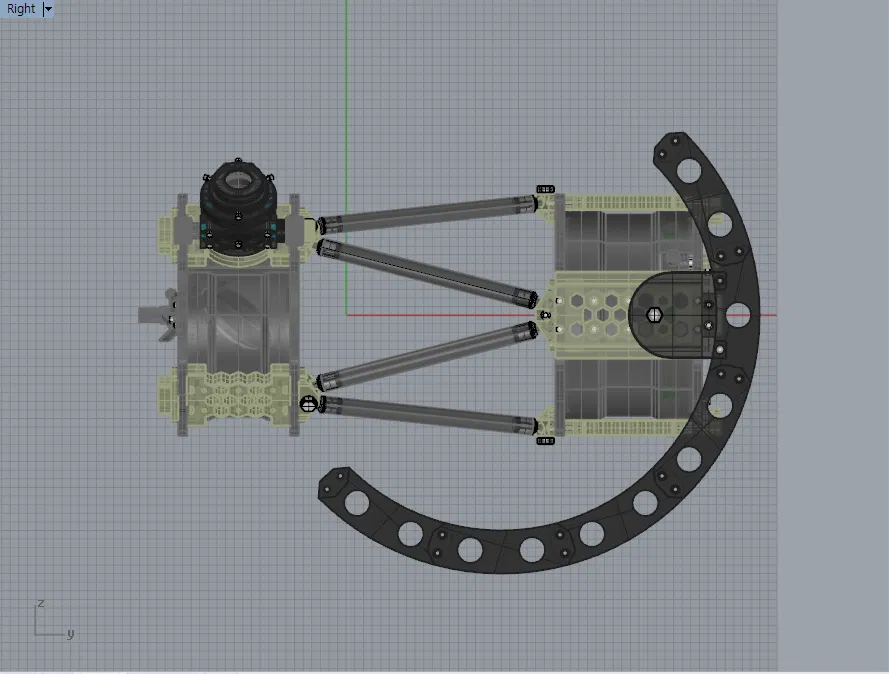

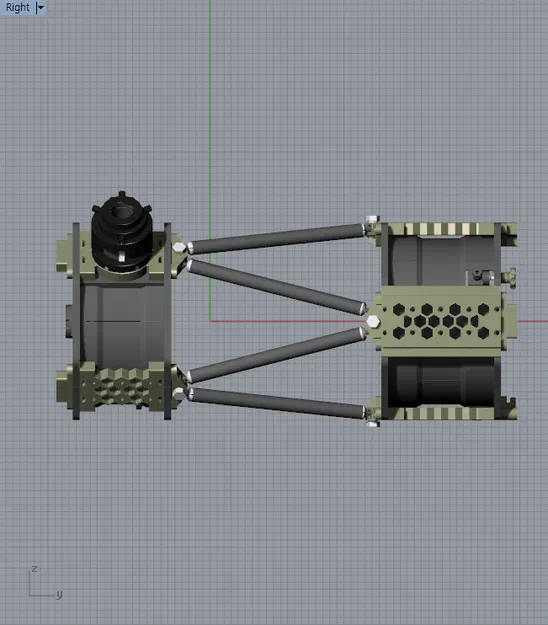

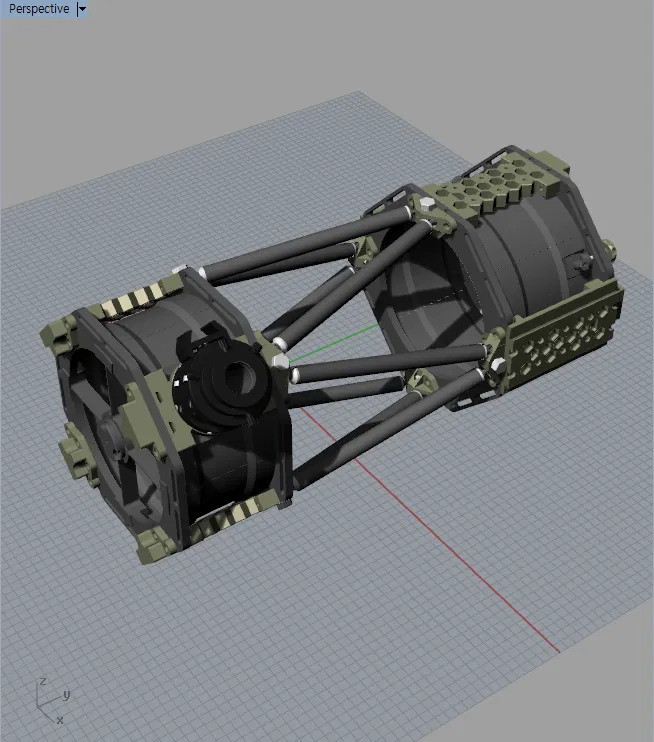

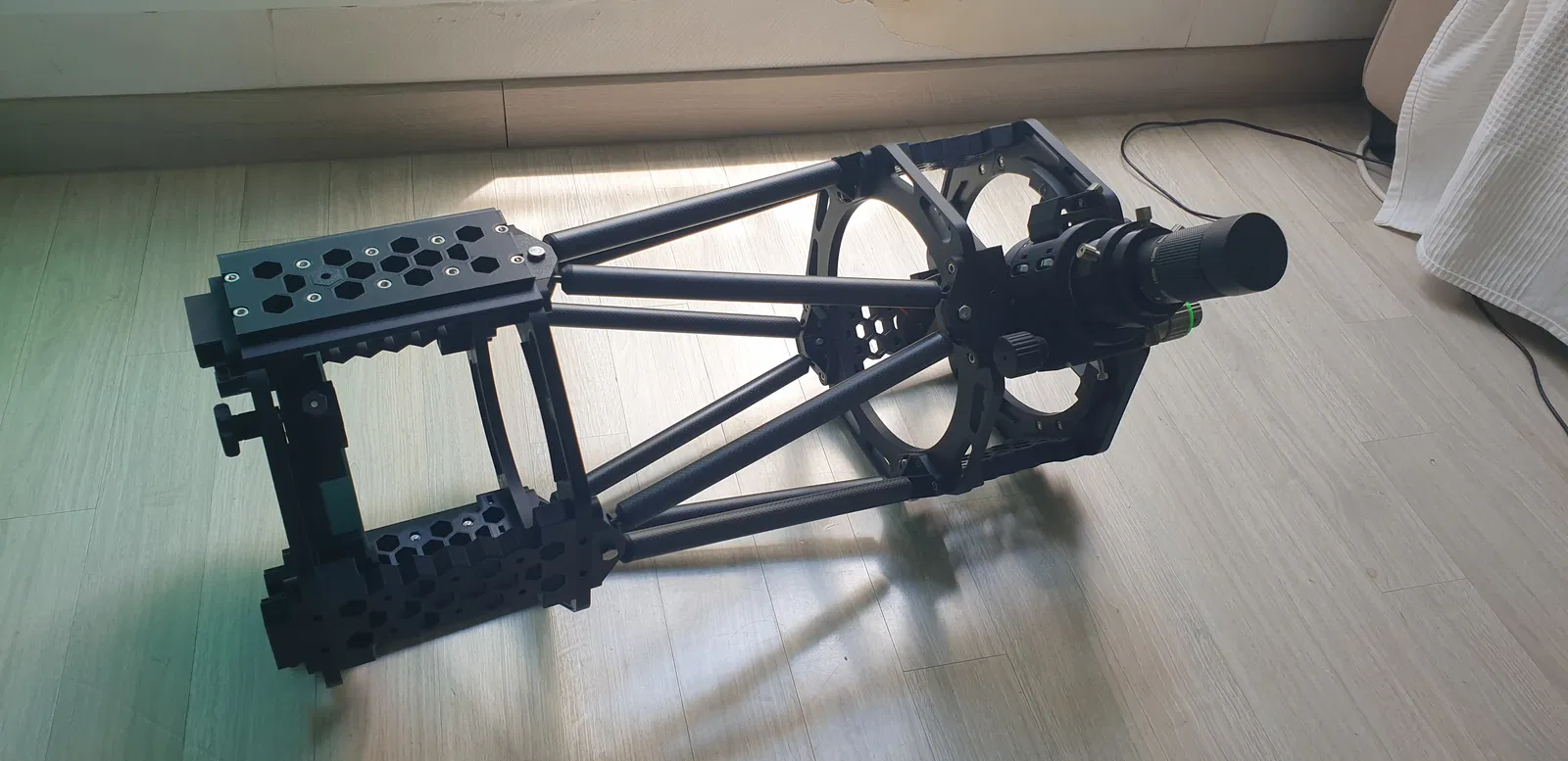

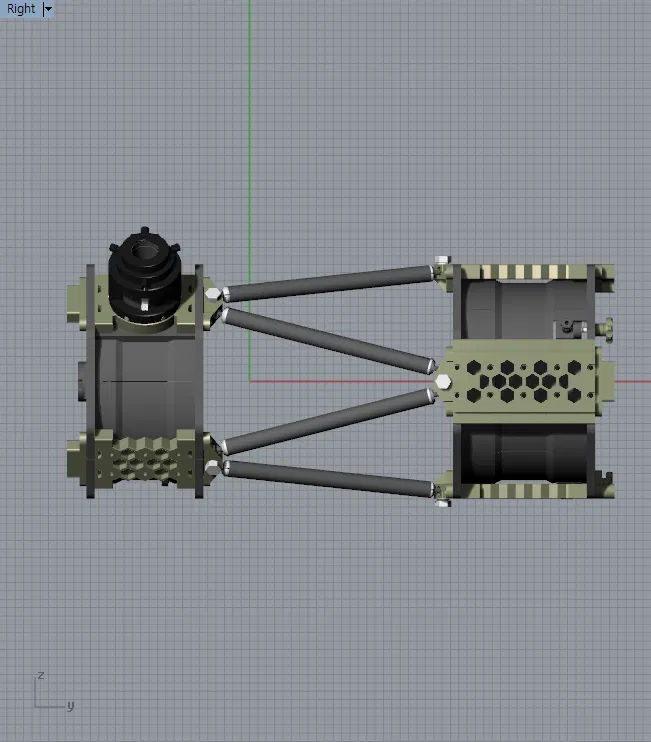

Kính thiên văn Newtonian truss carbon 8 inch
Mẫu kính thiên văn Newtonian truss carbon 8 inch, dễ chỉnh gương phụ kiểu Betty, dùng thanh dovetail Losmandy & vixen. Hỗ trợ gương chính D203 F750/F800 và gương phụ 70mm; in được với máy 200x200 (khuyến nghị 300x300).
Mô tả
Kính thiên văn Newtonian truss carbon 8 inch
-
Kính thiên văn truss carbon 8 inch
-
Dễ chỉnh gương phụ (theo kiểu Betty’s Secondary Mirror Holder)
-

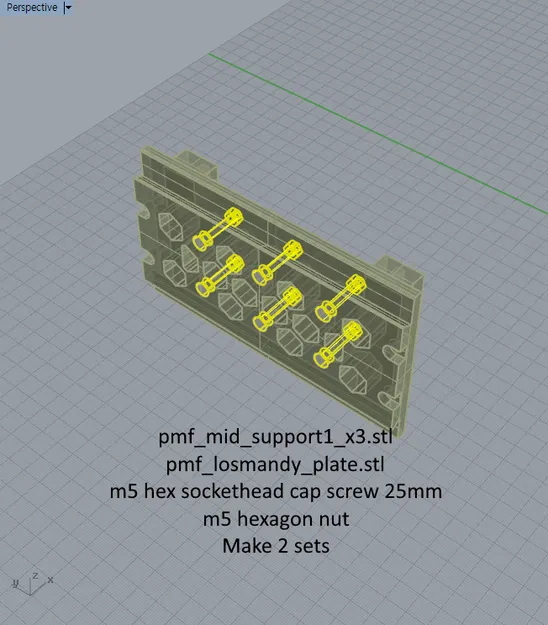

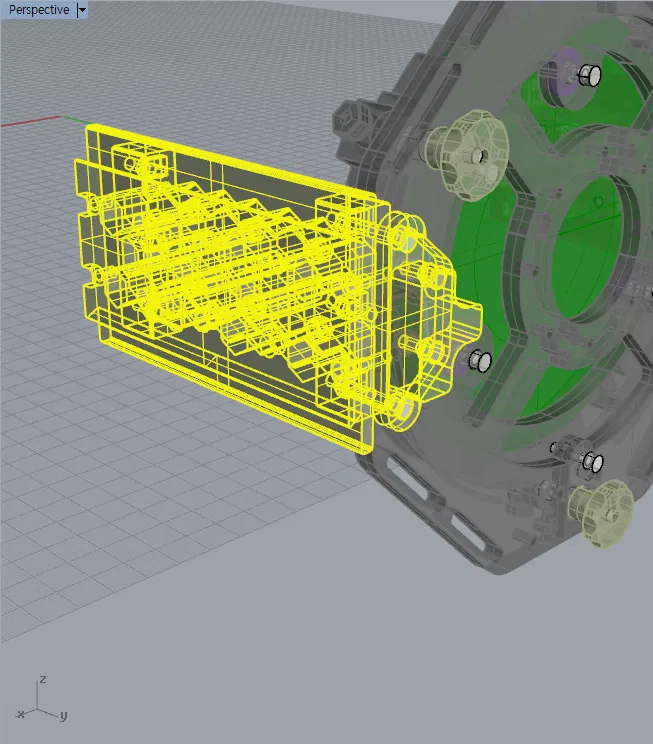

Thanh dovetail chuẩn Losmandy & vixen
-

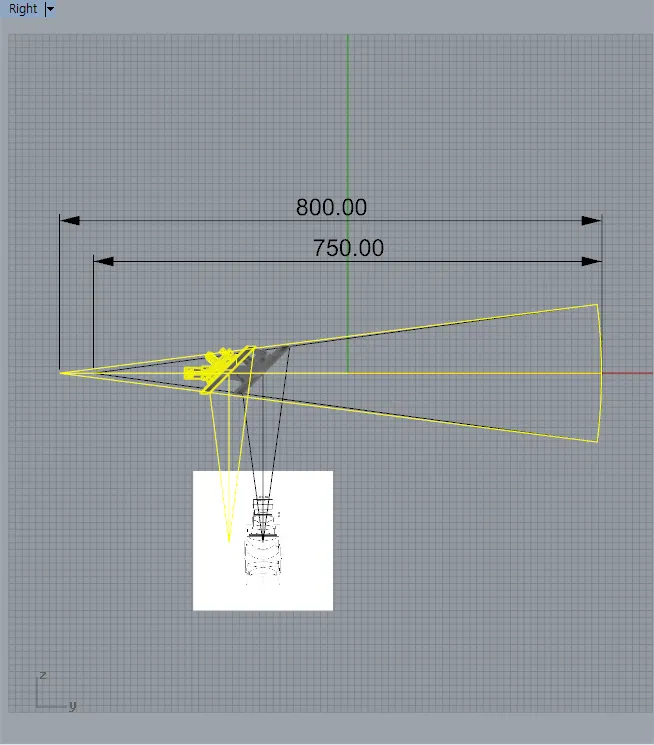

Hỗ trợ gương chính D203F750, D203F800, gương phụ 70mm
-
Có thể in với máy in 3D khổ 200 x 200 (khuyến nghị máy 3D khổ 300x300)
<< Với cụm dual focuser, vui lòng tham khảo link bên dưới >>
<< BOM >>
-

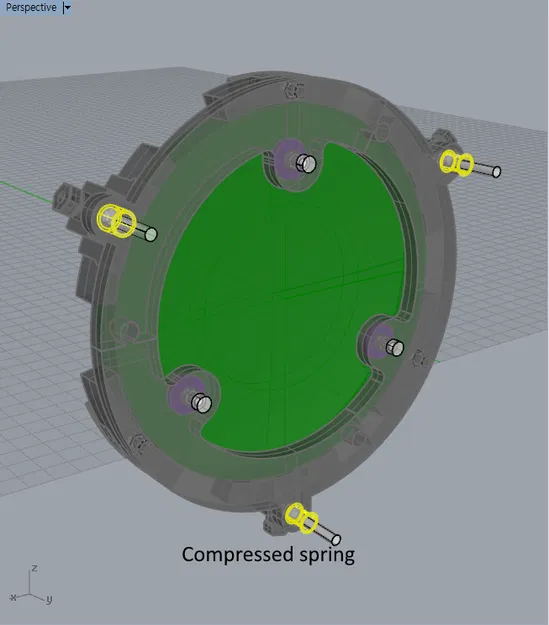

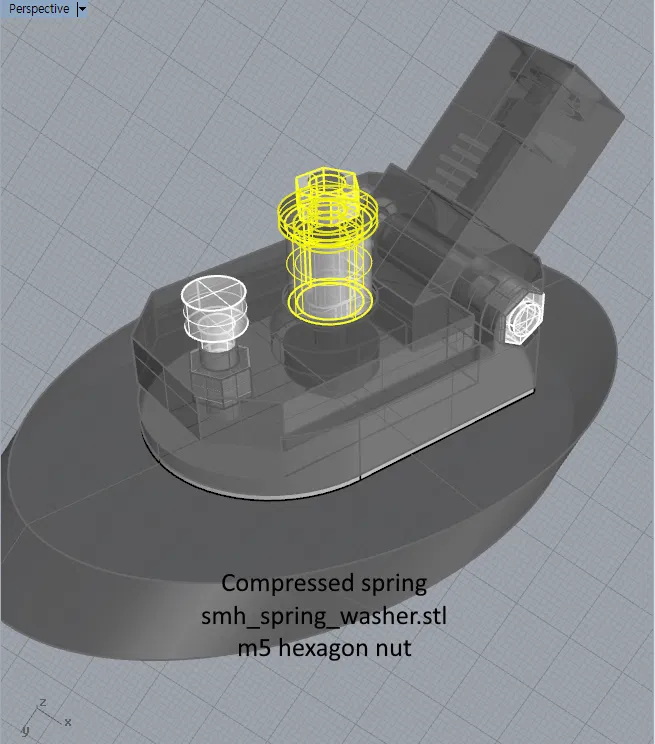

Lò xo nén (Compressd Spring) (Đường kính dây 1.2mm, đường kính ngoài 12mm, dài 20mm) 5 cái
-

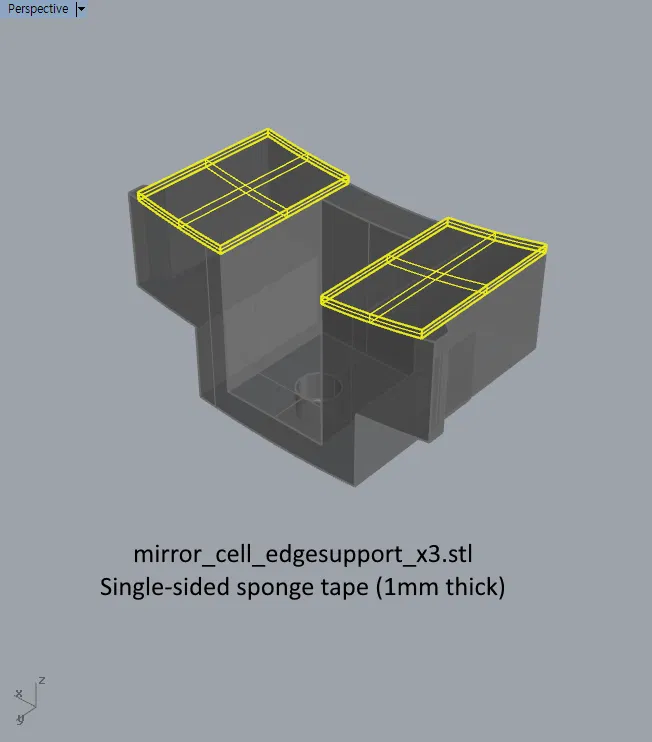

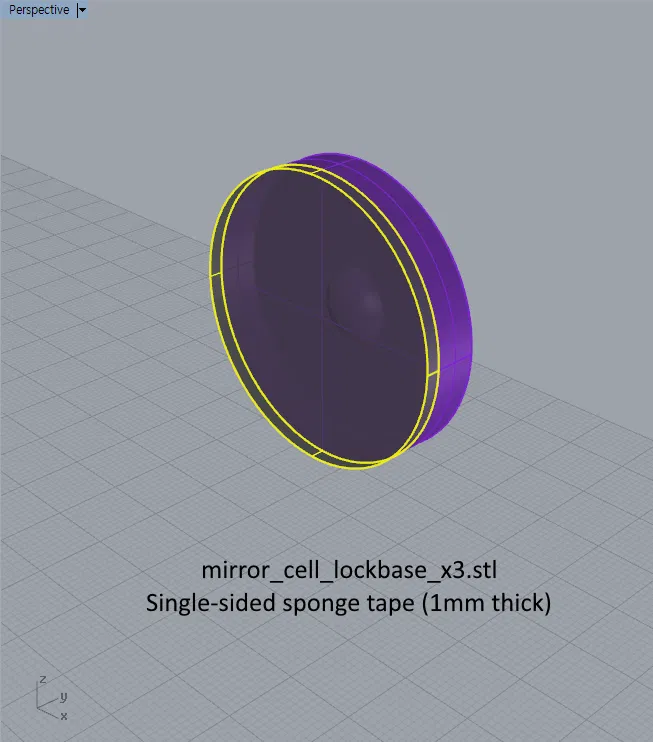

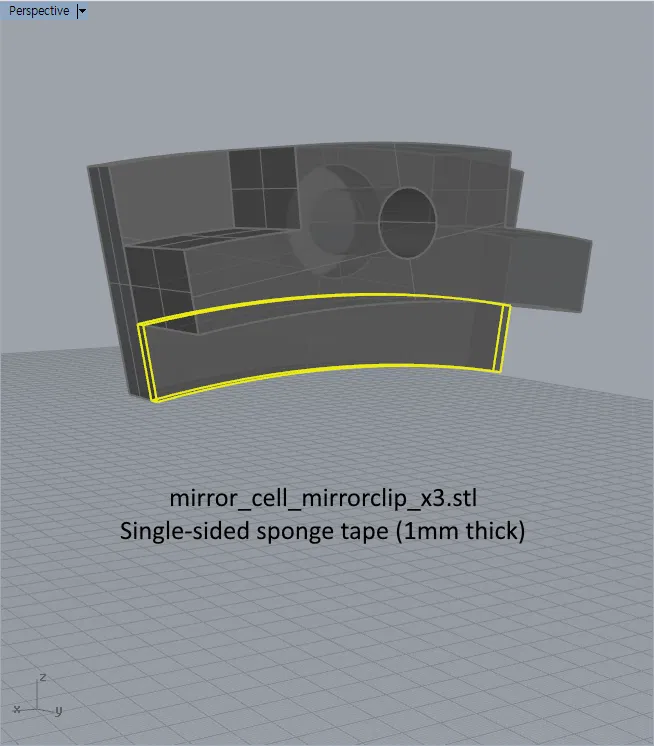

Băng keo mút 1 mặt (dày 1mm)
-

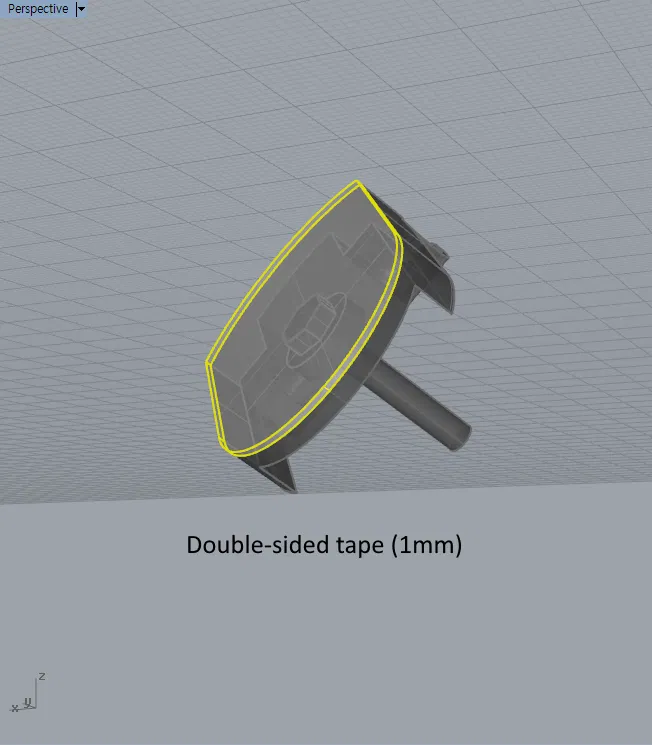

Băng keo 2 mặt (dày 1mm)
-

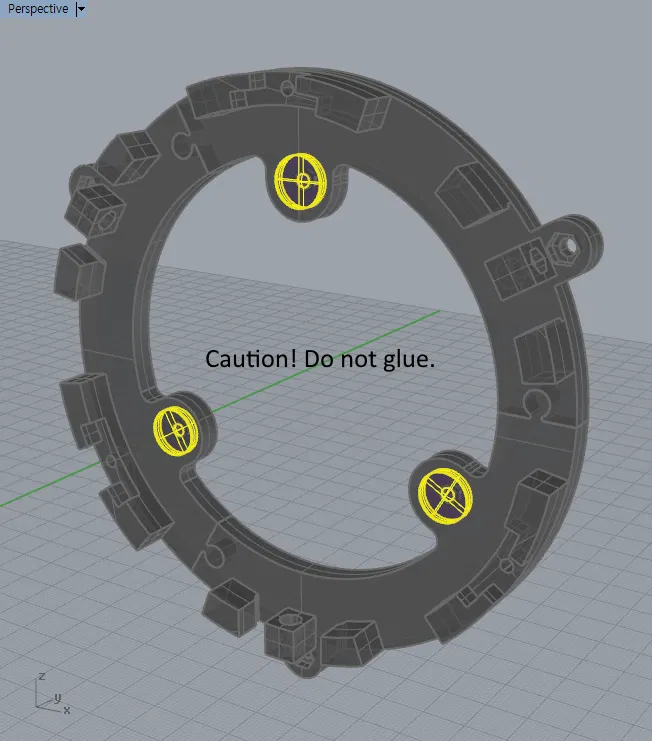

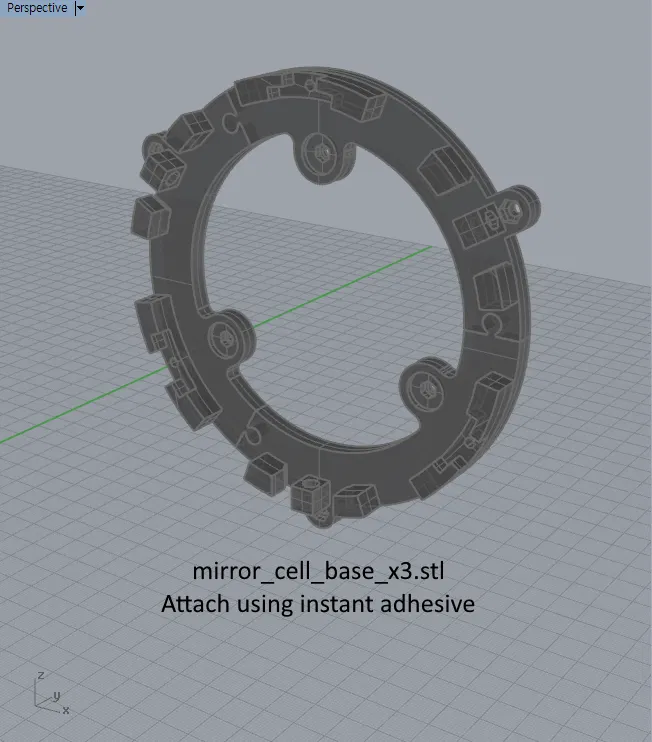

Keo dán nhanh (instant adhesive)
< lens >
-
gương chính: Parabolic 8 inch (203mm) F750 hoặc F800
-
gương phụ: 70mm

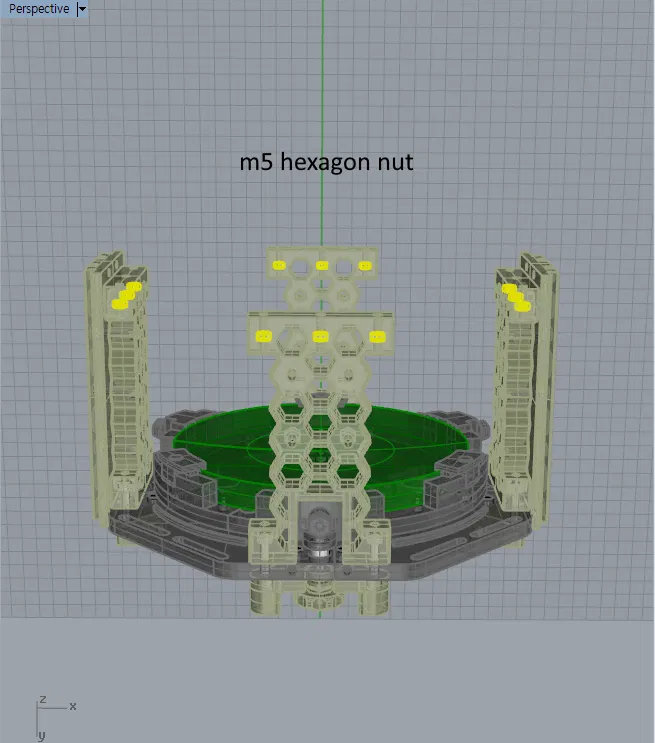

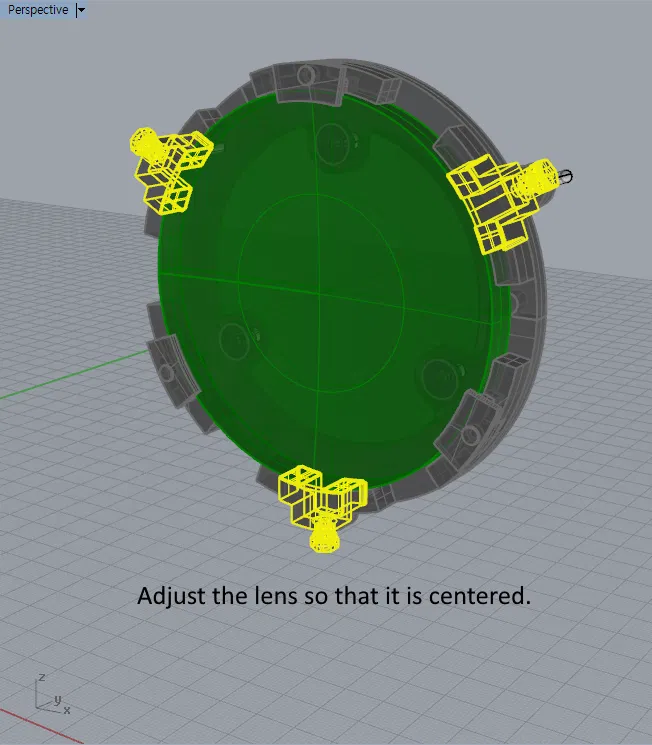

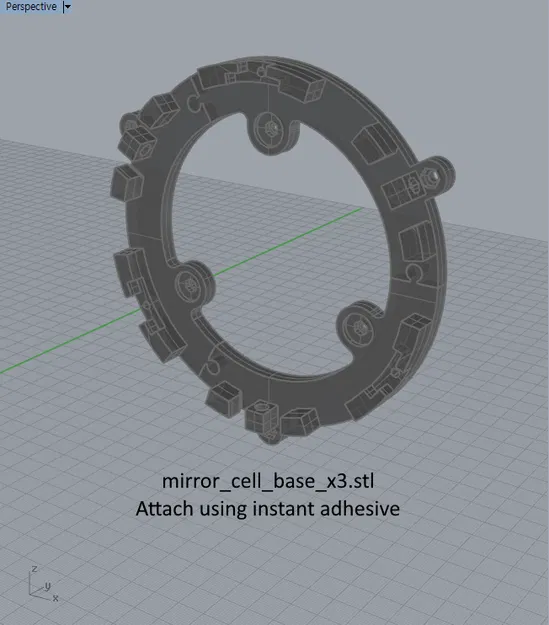

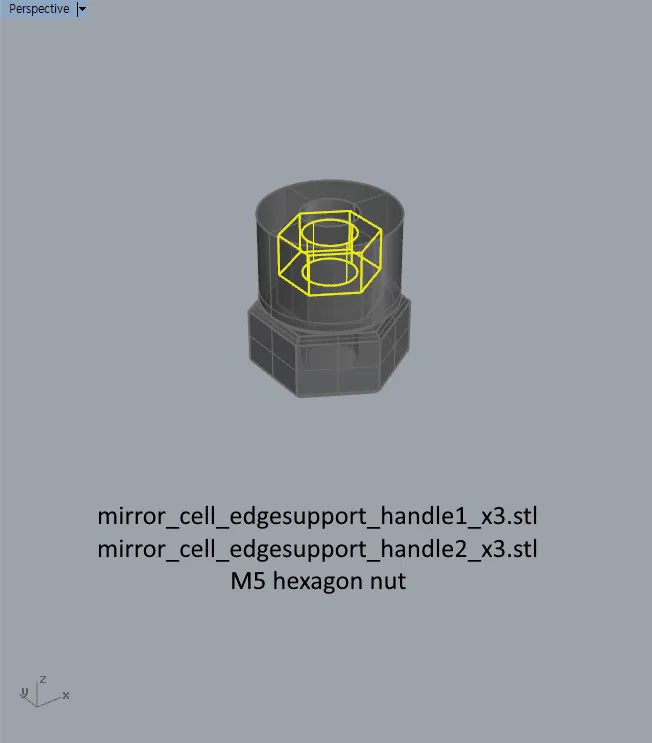

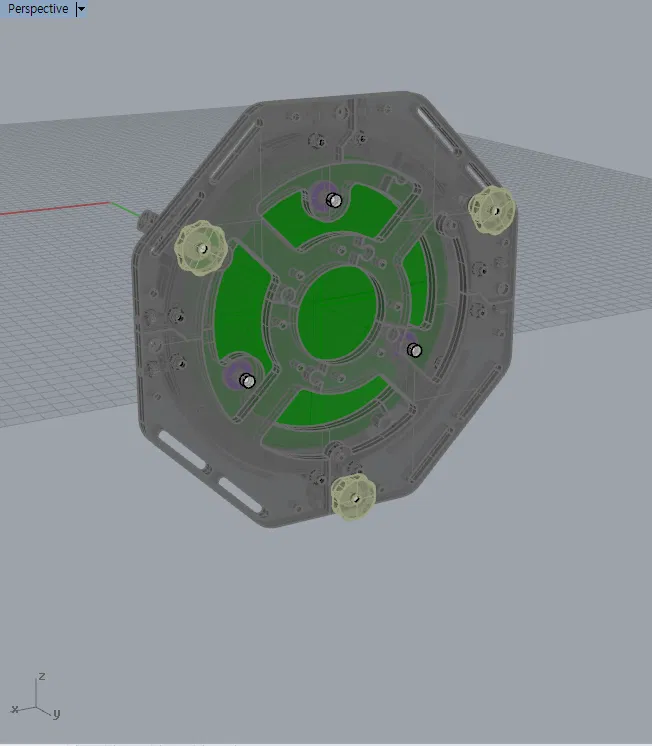

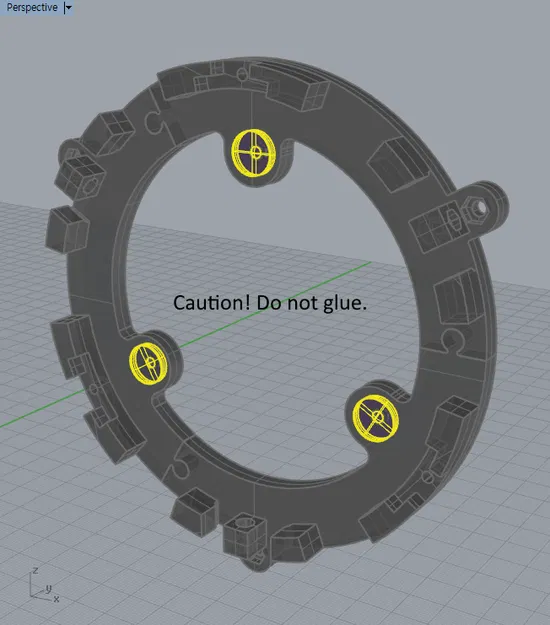

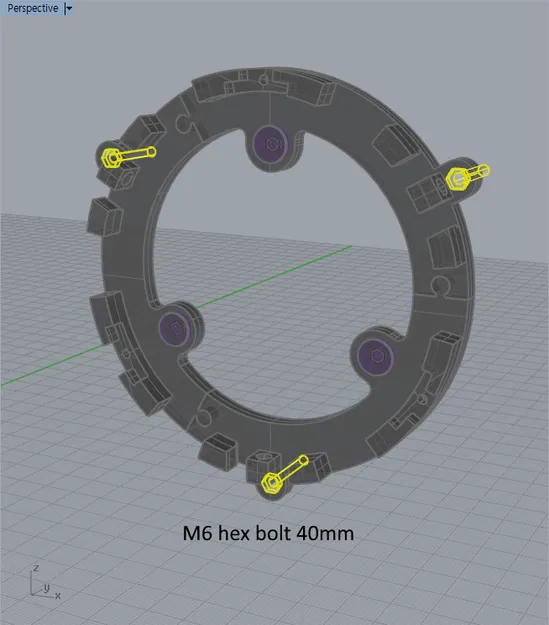

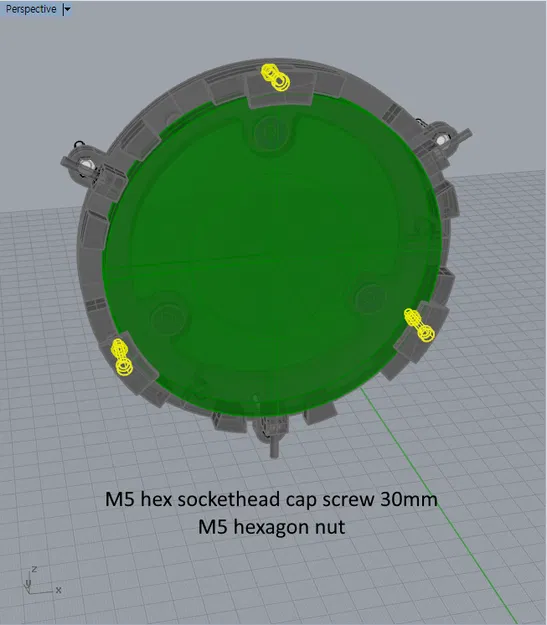

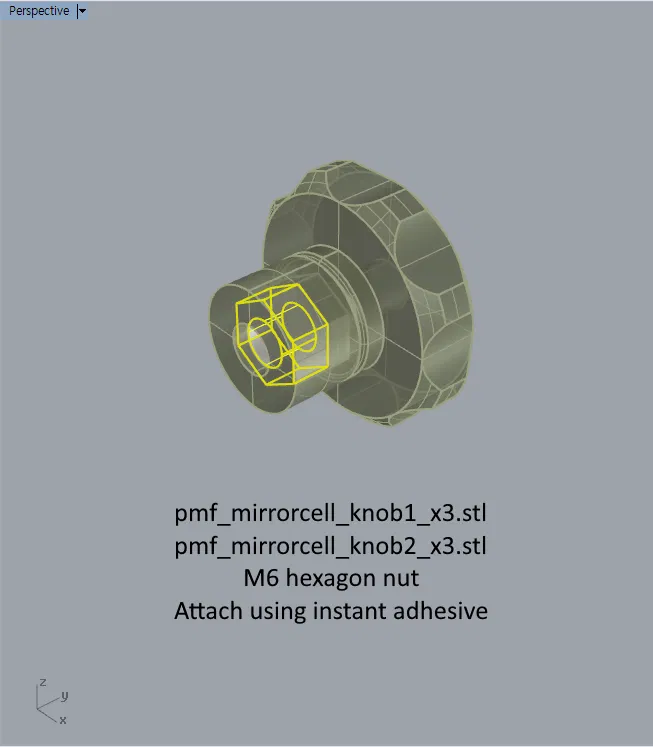

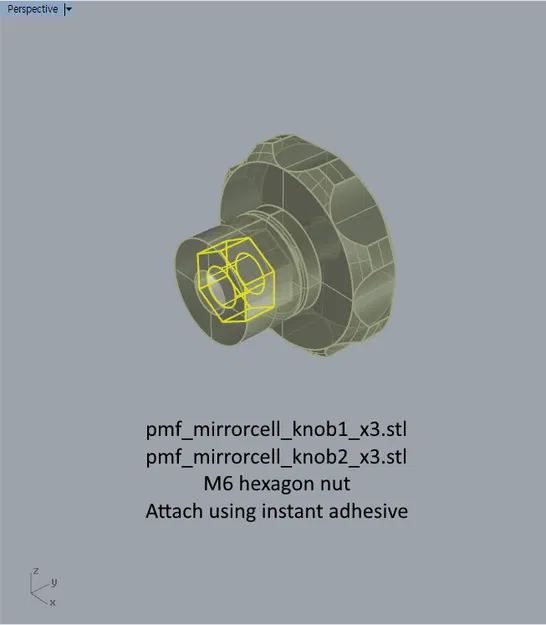

< primary mirror cell >
-

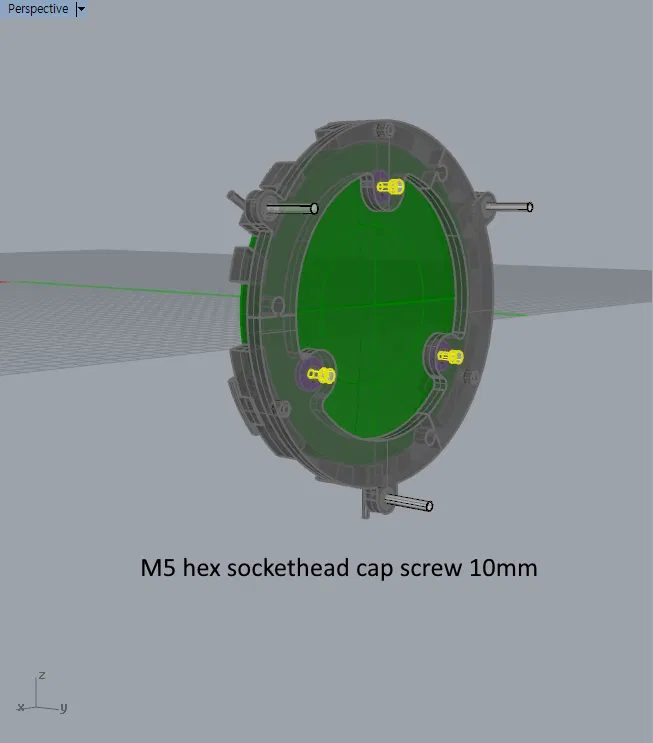

ốc lục giác chìm m5 đầu trụ (hex sockethead cap screw) 10mm 3 cái
-

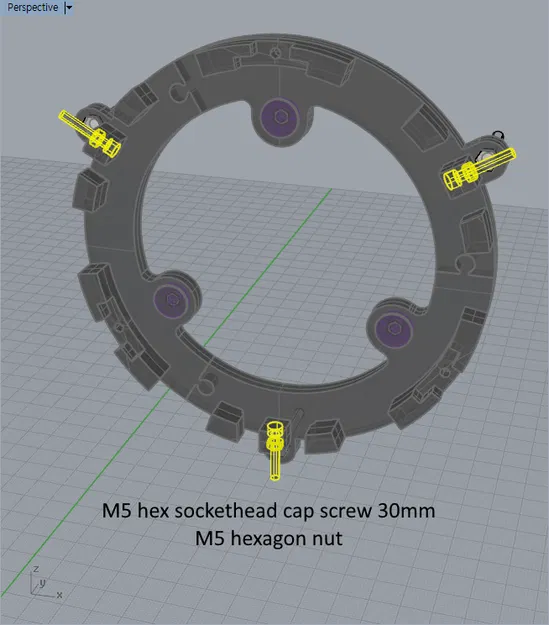

ốc lục giác chìm m5 đầu trụ 30mm 6 cái (vixen plate: 10 cái)
-

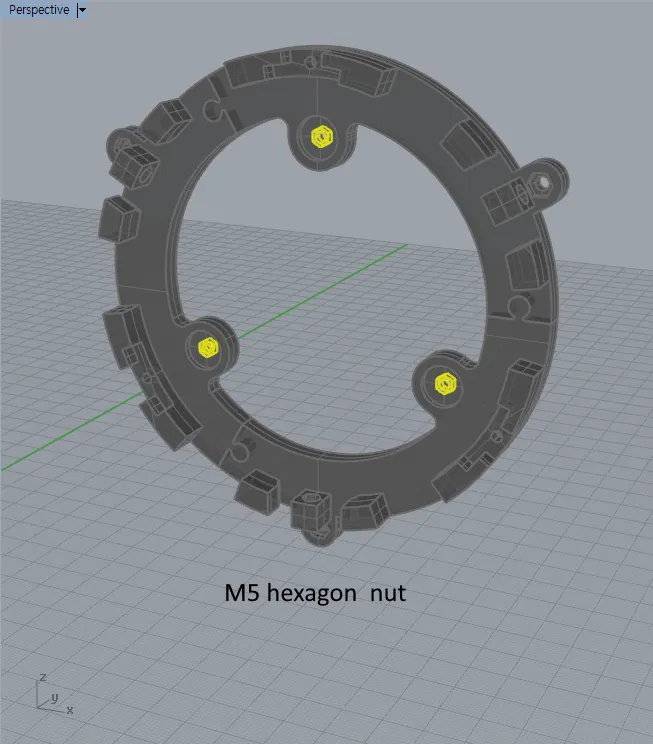

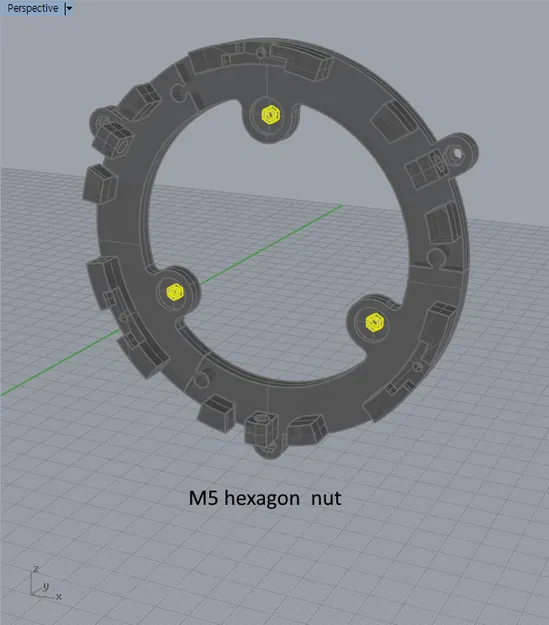

ê-cu lục giác m5 (hexagon nut) 9 cái (vixen plate: 10 cái)
-
bu lông lục giác m6 (hex bolt) 40mm 3 cái
-
ê-cu lục giác m6 3 cái

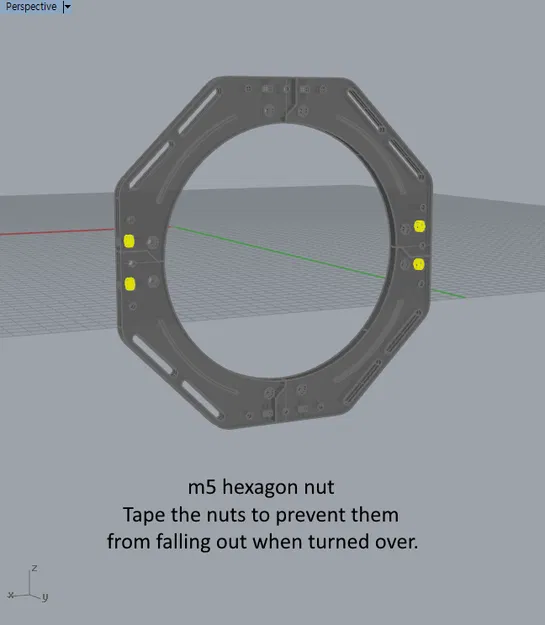

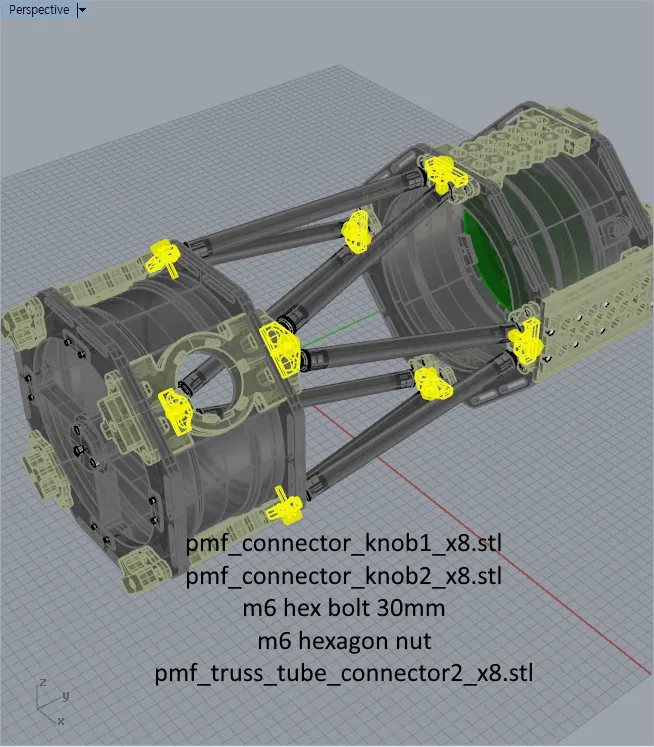

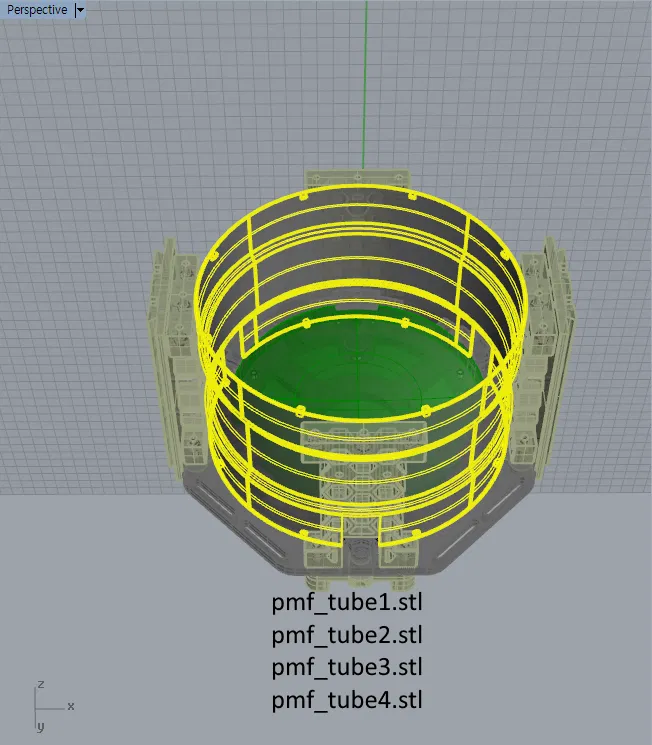

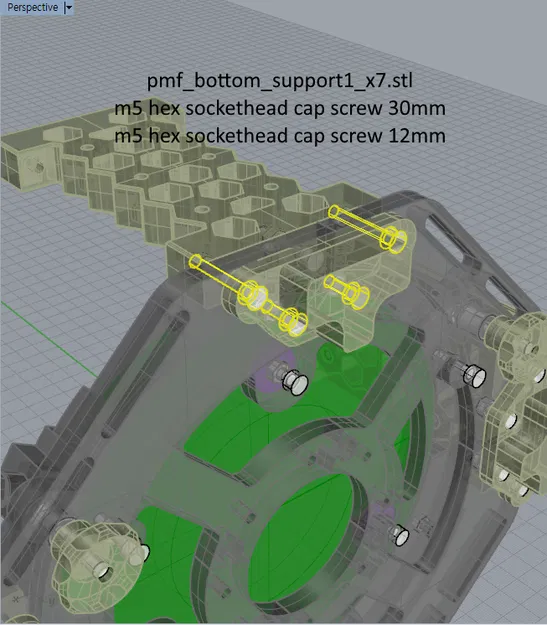

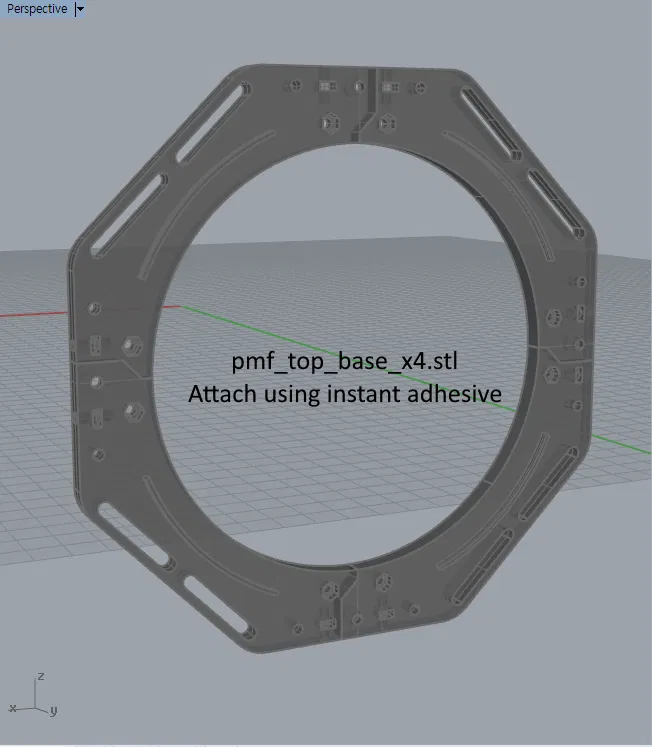

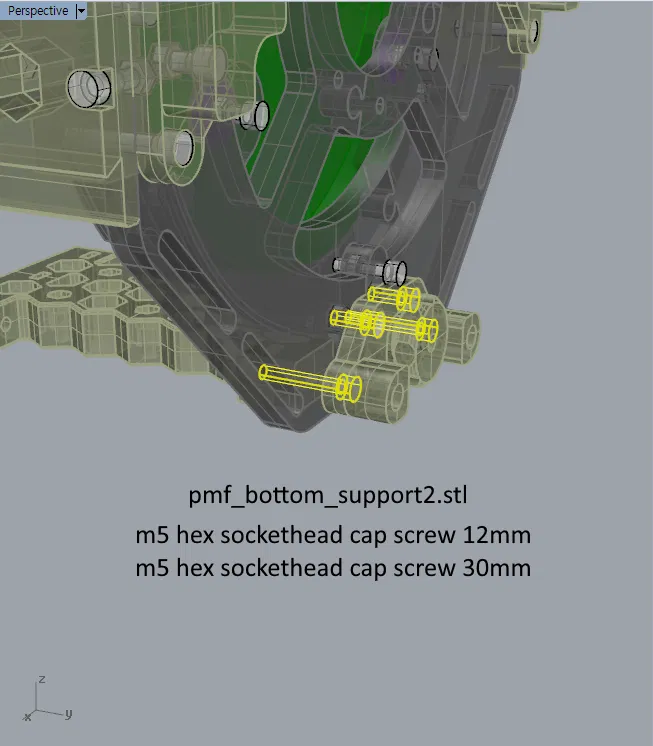

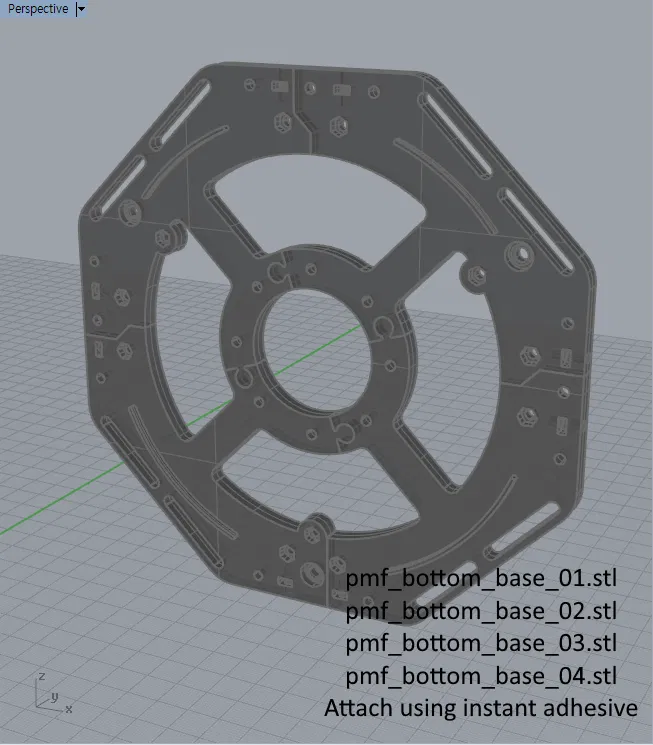

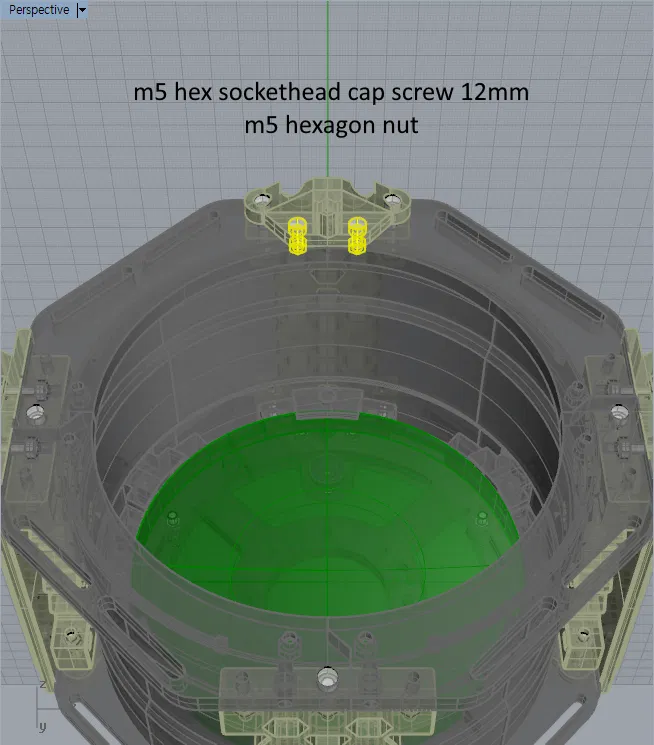

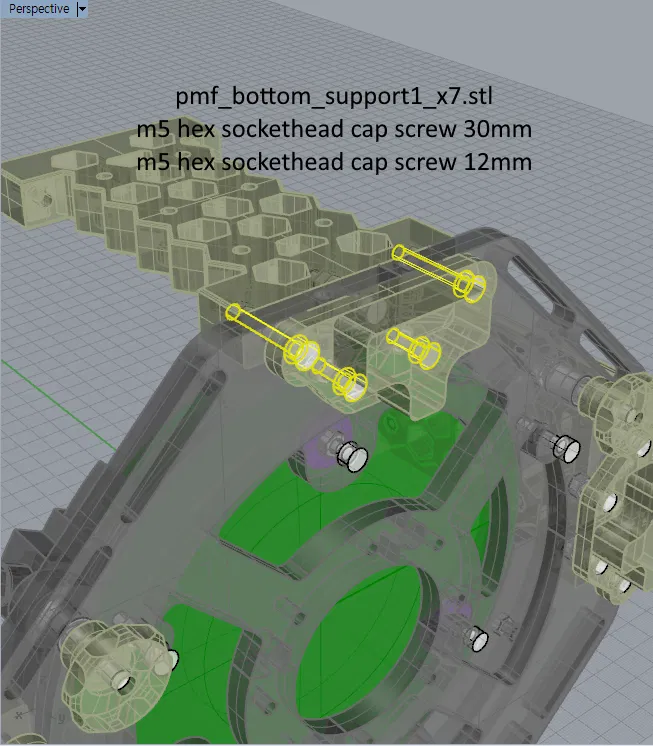

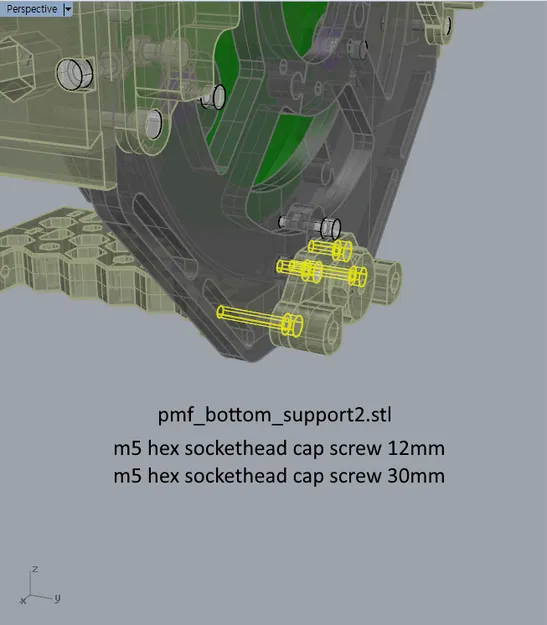

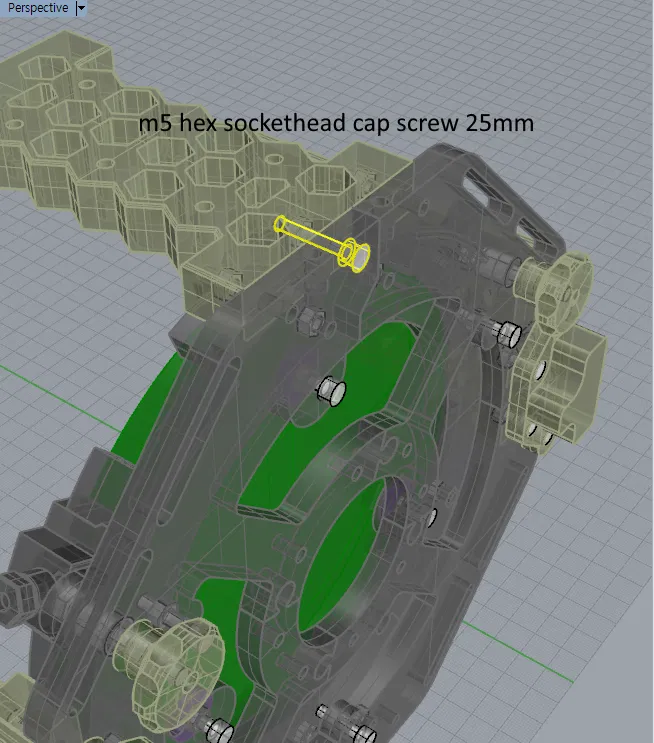

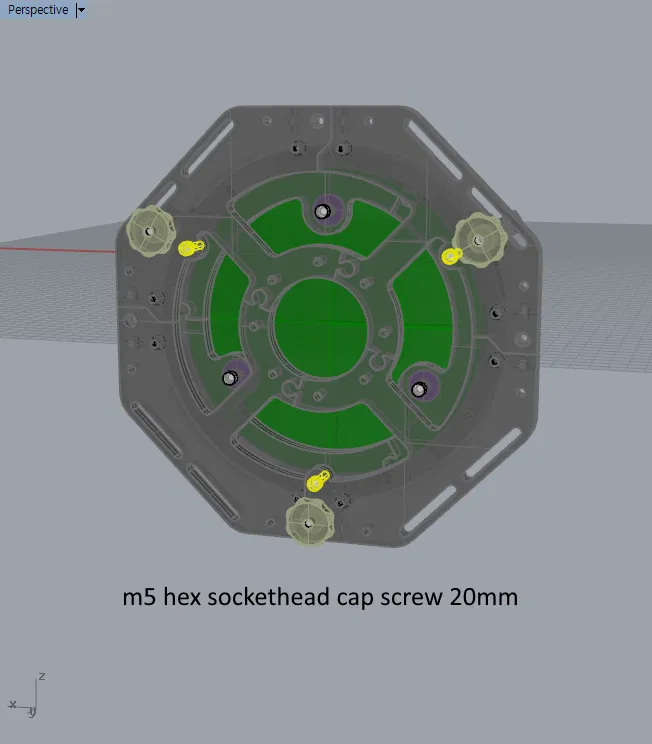

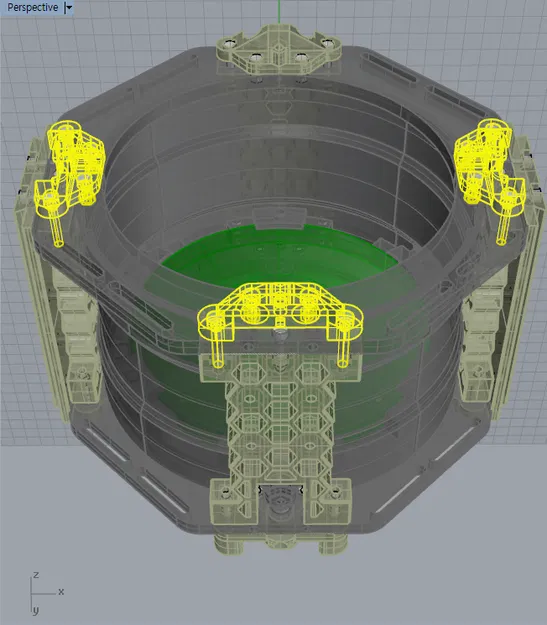

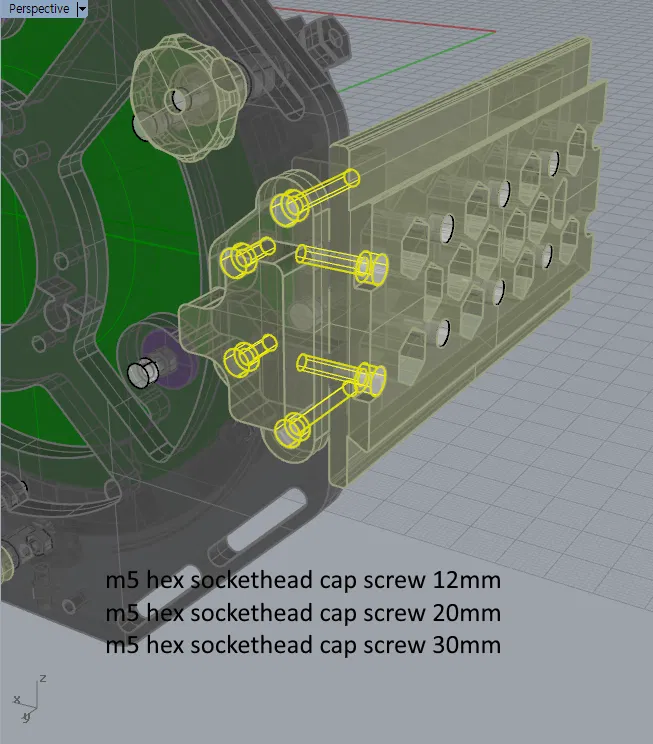

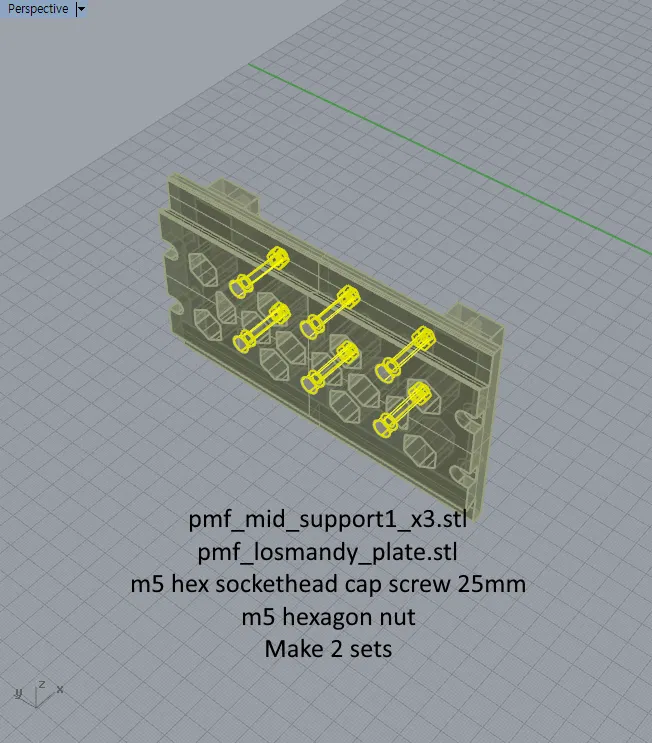

< primary mirror frame >
-
ốc lục giác chìm m5 đầu trụ 12mm 16 cái
-

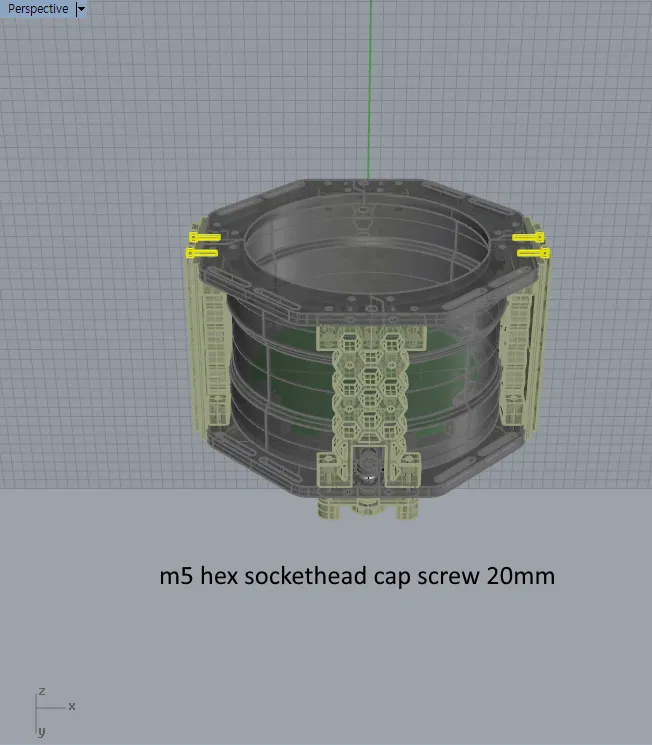

ốc lục giác chìm m5 đầu trụ 20mm 12 cái
-

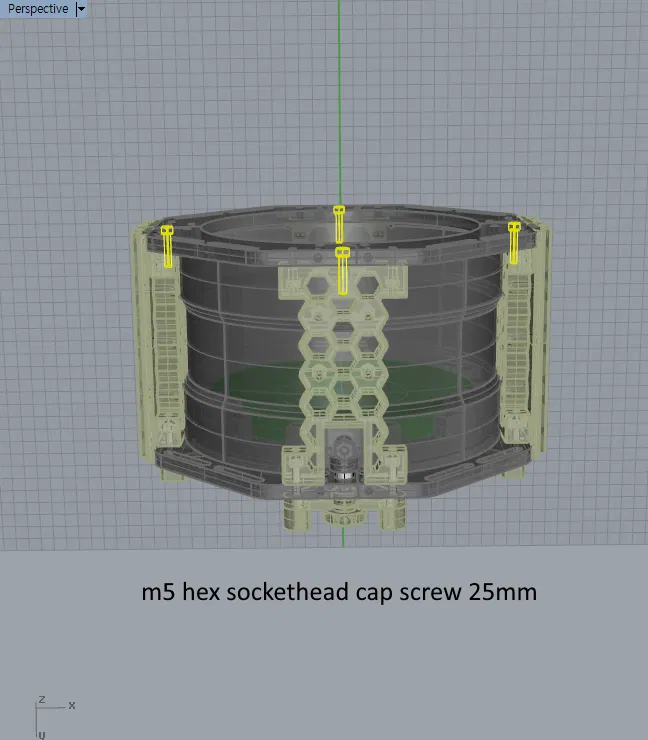

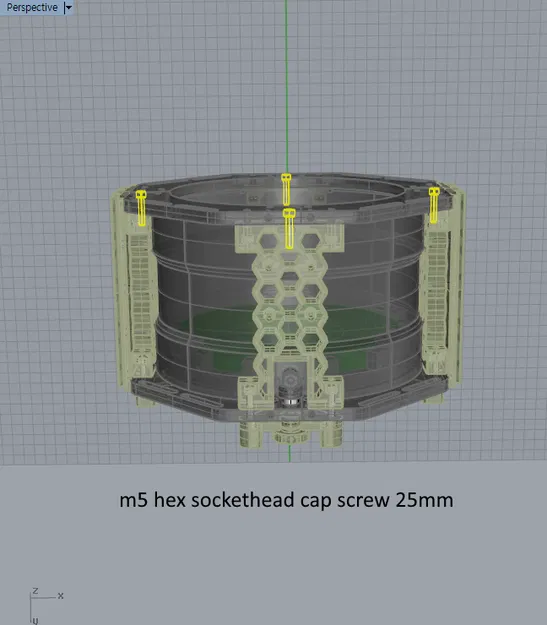

ốc lục giác chìm m5 đầu trụ 25mm 20 cái
-

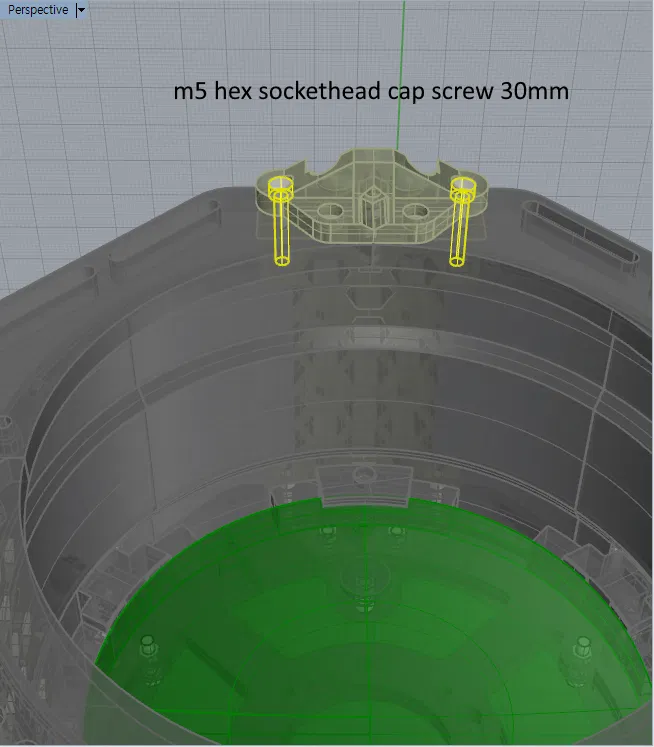

ốc lục giác chìm m5 đầu trụ 30mm 16 cái
-
ê-cu lục giác m5 64 cái
-
bu lông lục giác m6 30mm 8 cái
-
ê-cu lục giác m6 8 cái

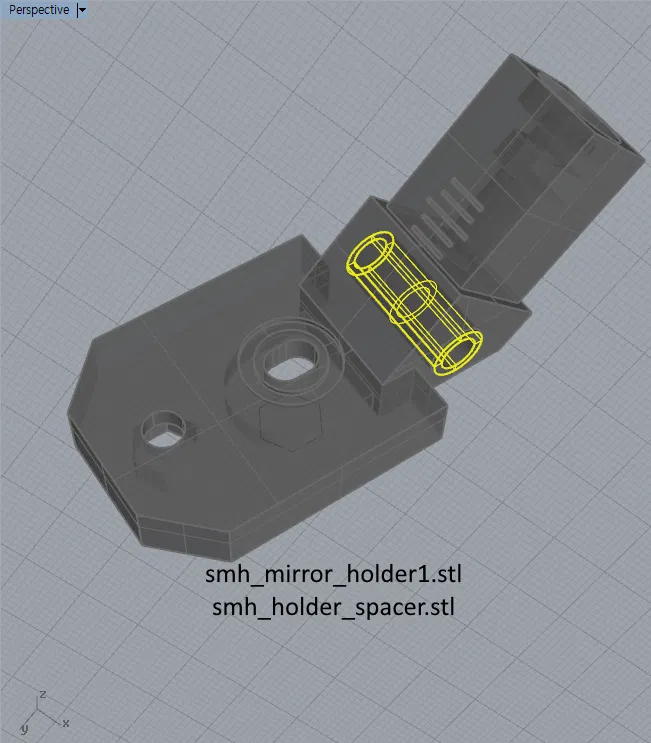

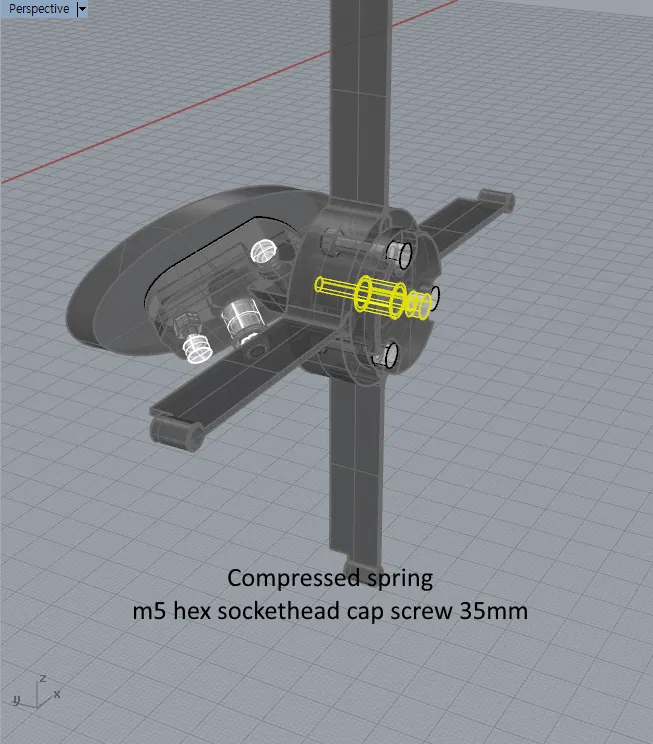

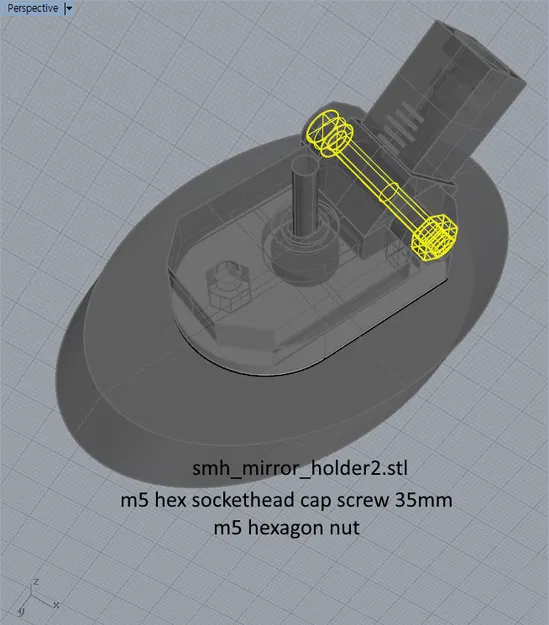

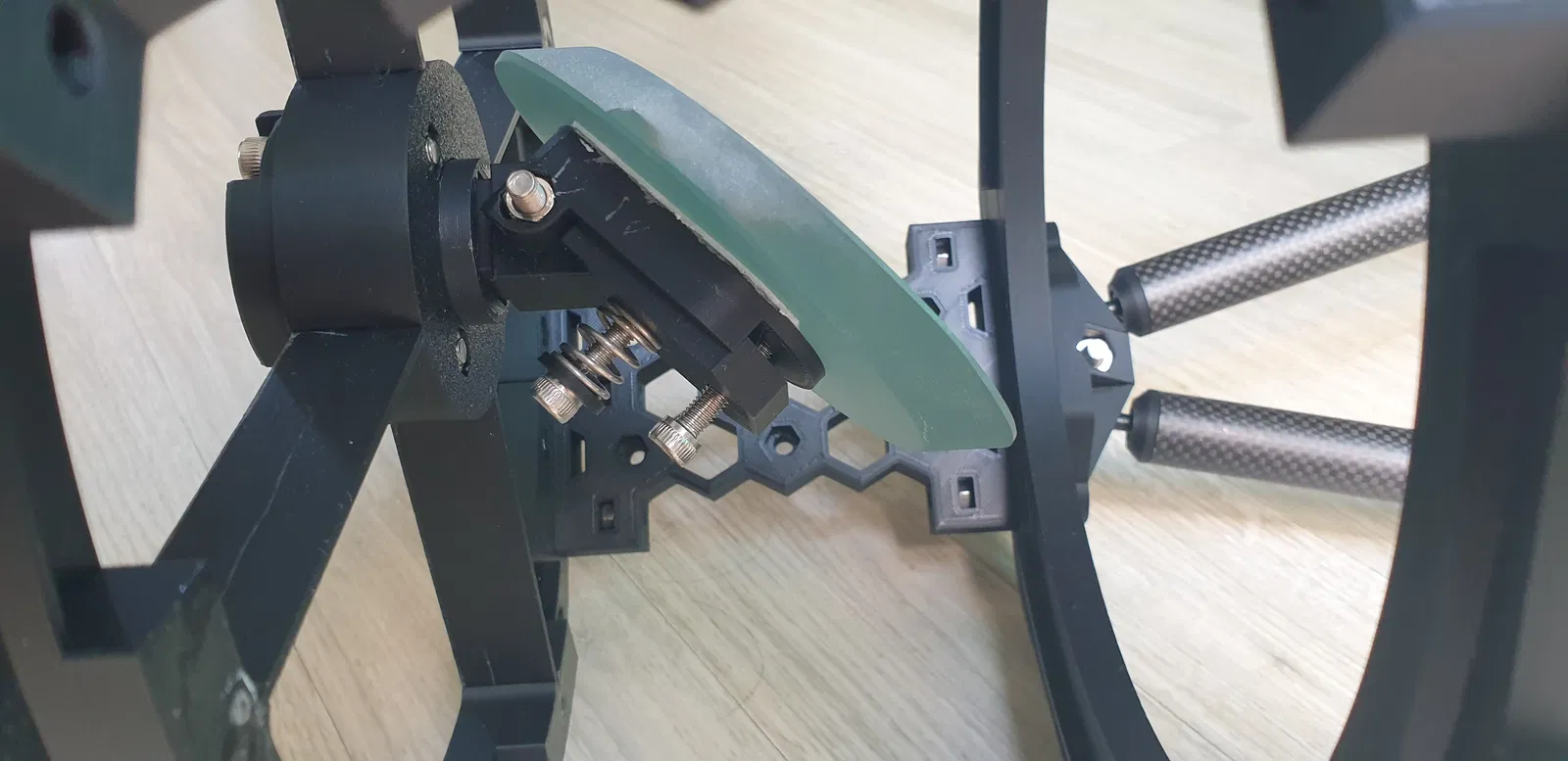

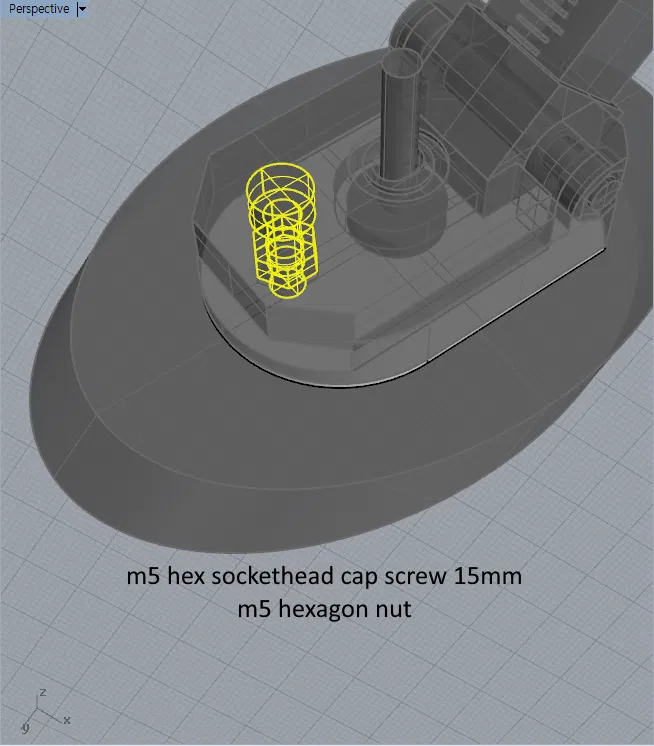

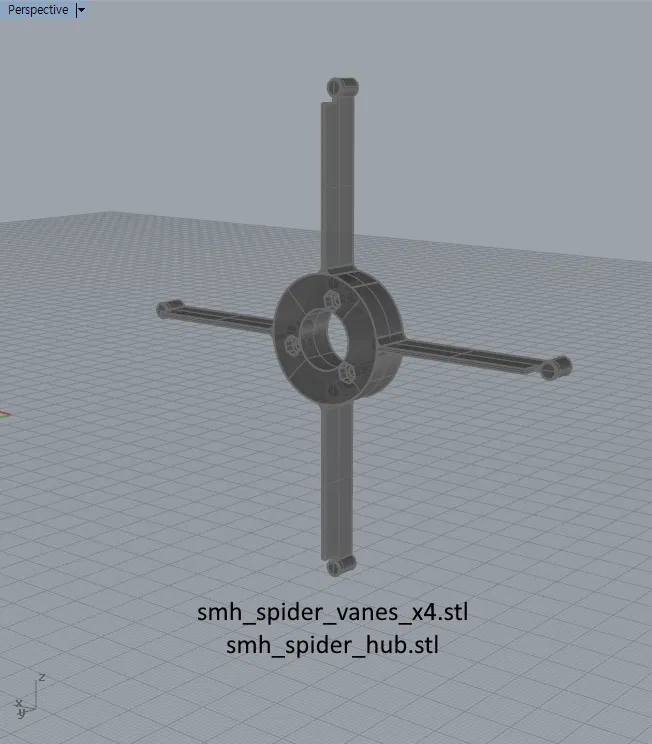

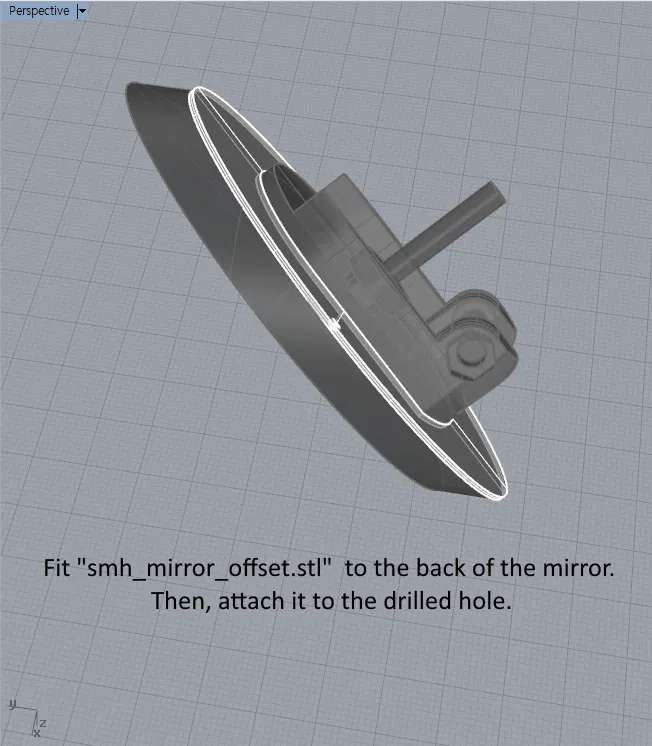

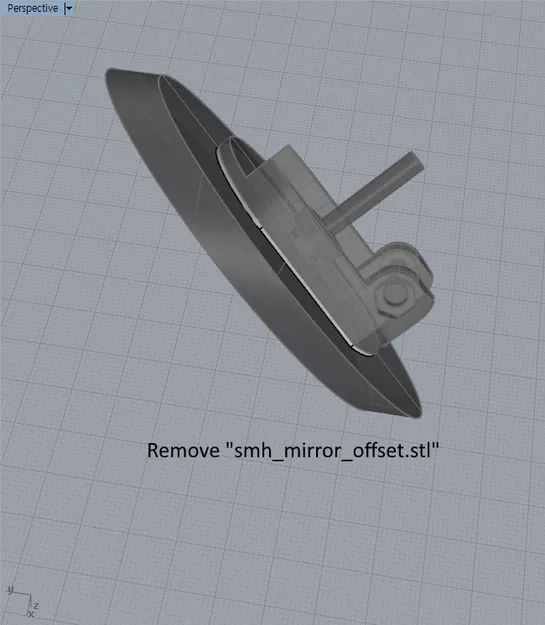

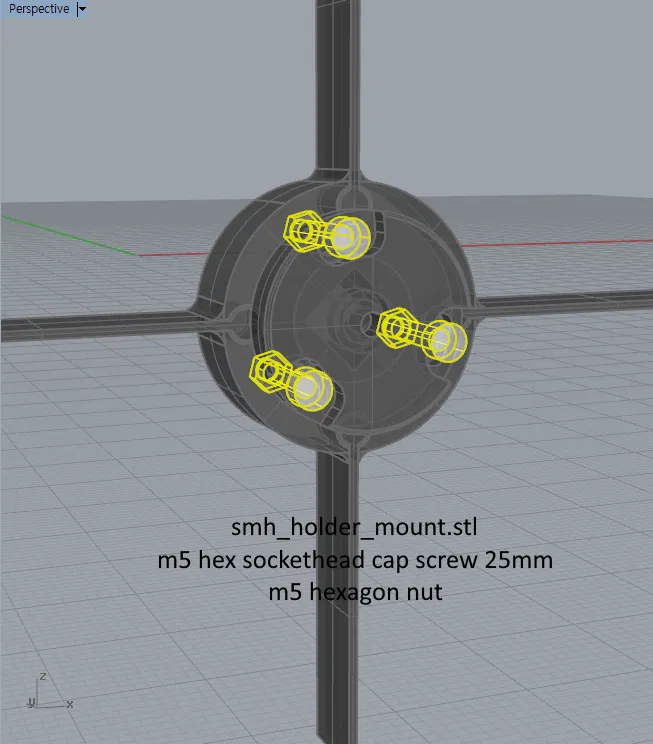

< secondary mirror holder >
-
ốc lục giác chìm m5 đầu trụ 15mm 1 cái
-

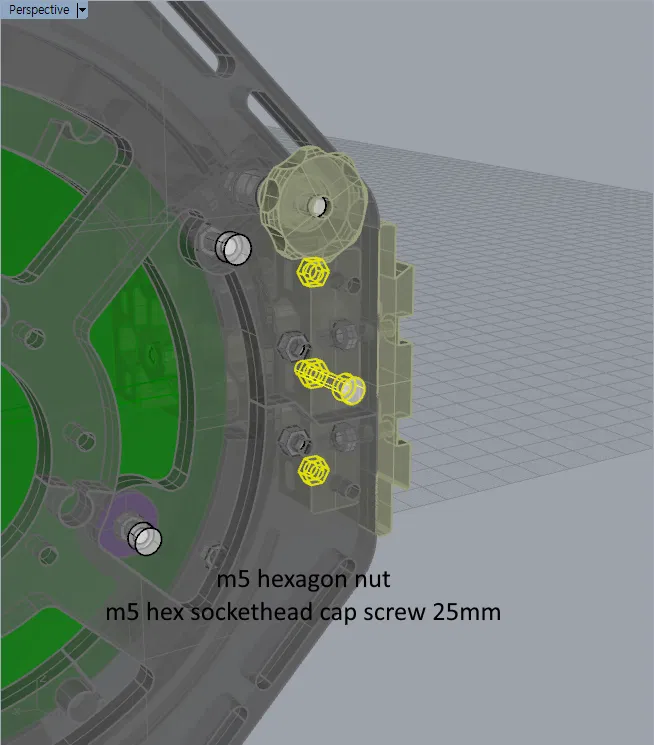

ốc lục giác chìm m5 đầu trụ 25mm 3 cái
-
ốc lục giác chìm m5 đầu trụ 35mm 2 cái
-

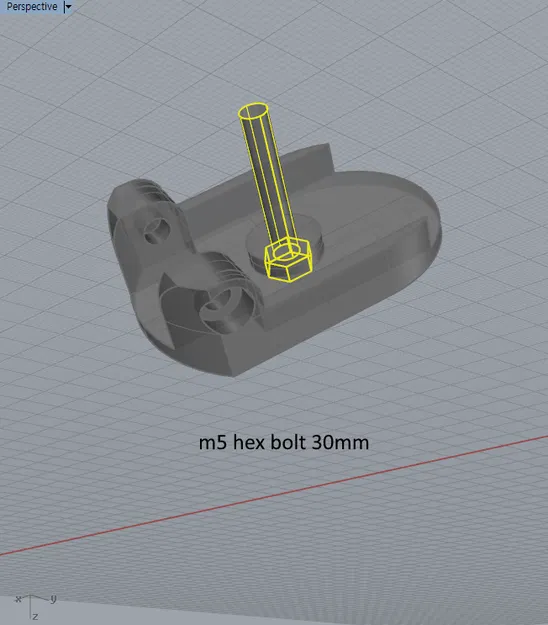

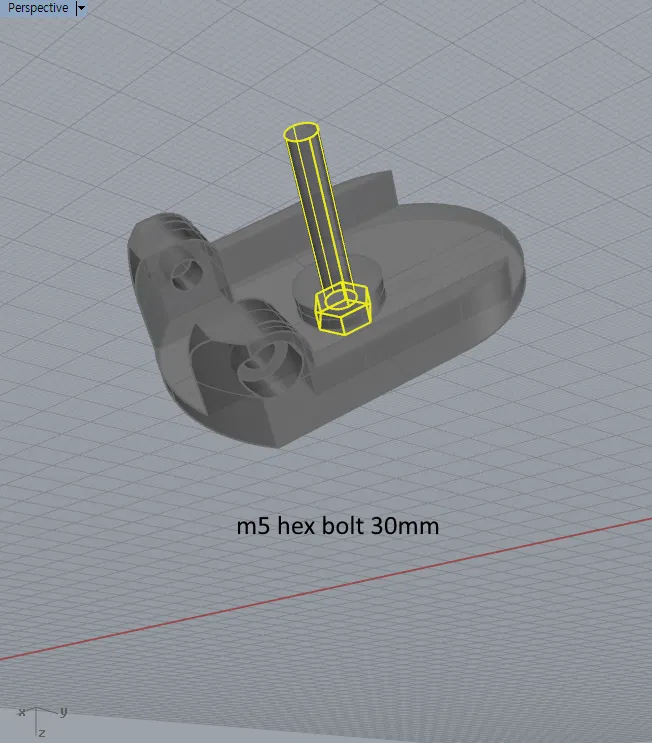

bu lông lục giác m5 30mm 1 cái
-

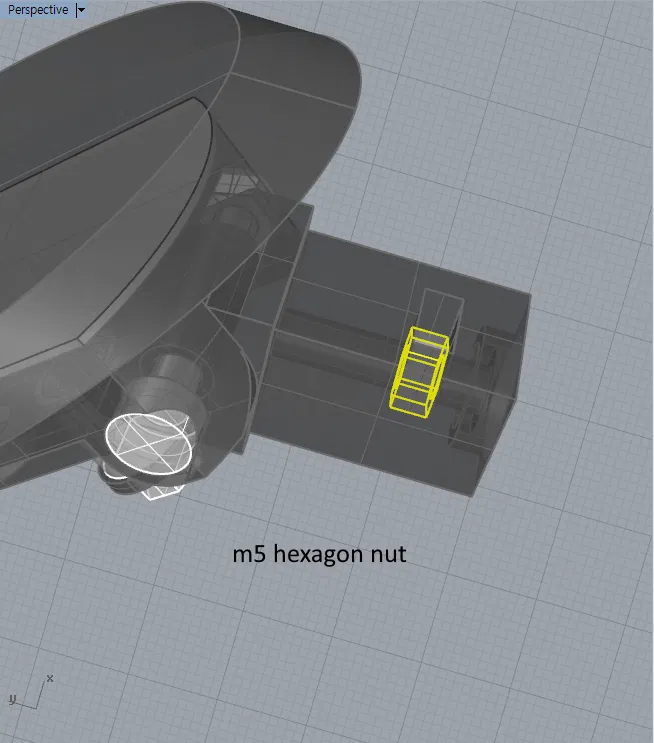

ê-cu lục giác m5 7 cái

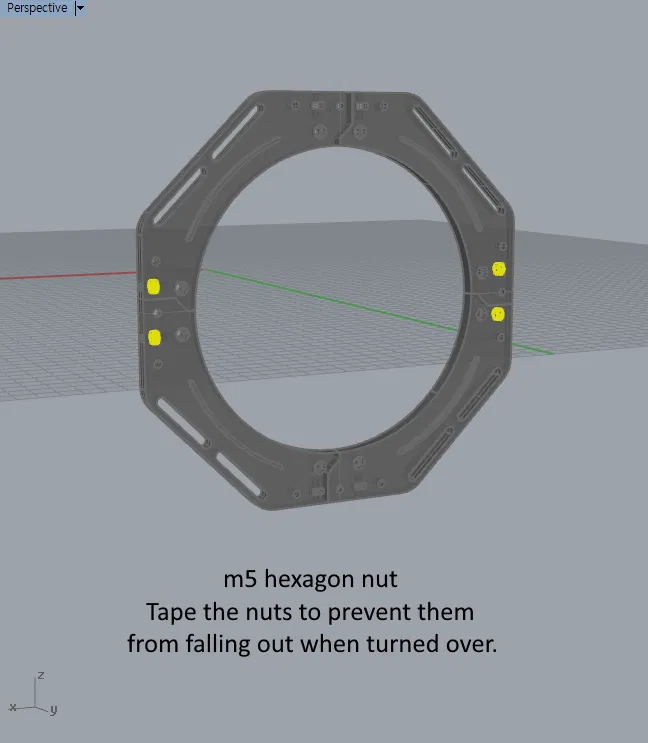

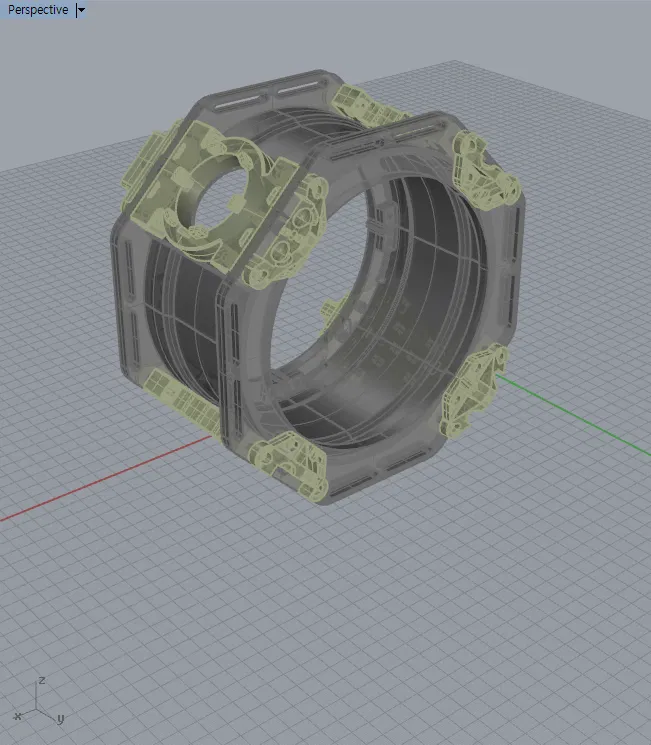

< secondary_mirror_frame >
-

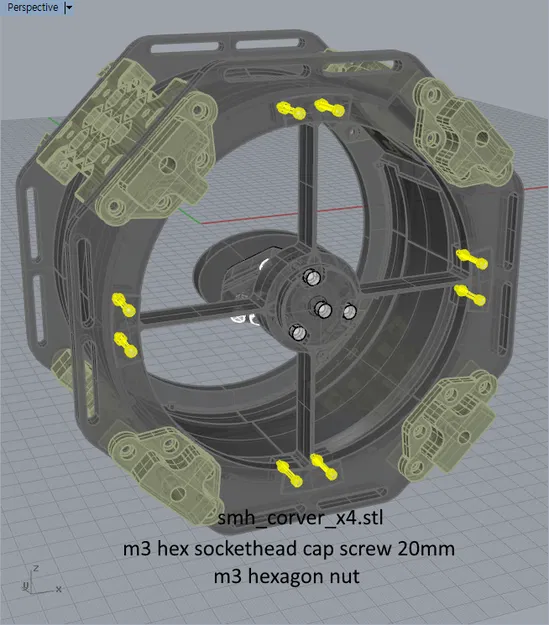

ốc lục giác chìm m3 đầu trụ 20mm 8 cái
-
ê-cu lục giác m3 8 cái
-
ốc lục giác chìm m5 đầu trụ 12mm 16 cái
-
ốc lục giác chìm m5 đầu trụ 30mm 16 cái
-
ốc lục giác chìm m5 đầu trụ 25mm 8 cái
-
ê-cu lục giác m5 40 cái

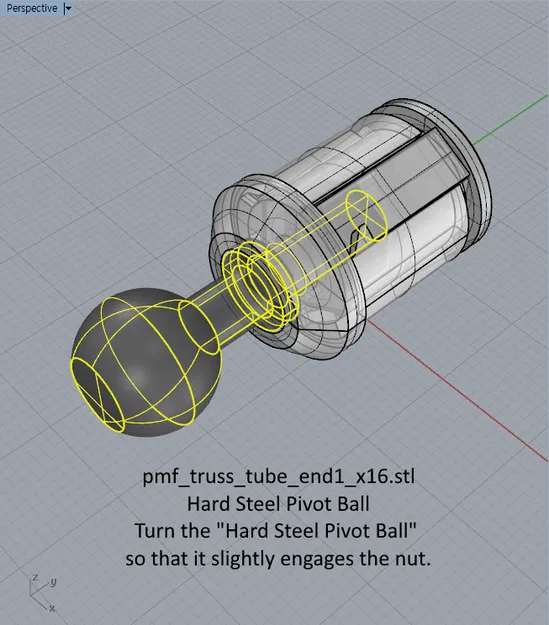

< truss_tube_end >
-
ống carbon 20x18: 250mm (D203F750) hoặc 300mm (D203F800) 8 cái
-

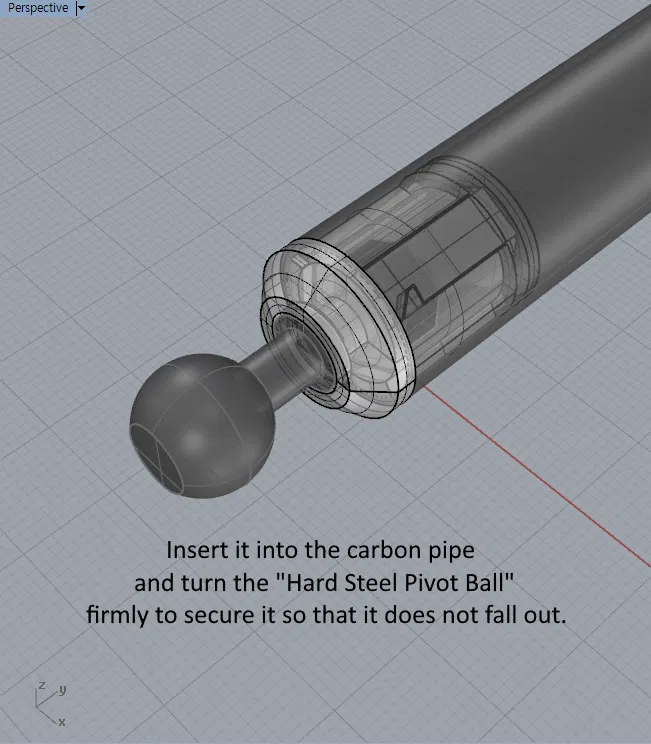

bi khớp cầu thép cứng (Hard Steel Pivot Ball) 6x14x35mm (Arrma 1/8 Kraton Outcast Talion Typhon Notorious 1/7 Majove Limitless Infraction AR330197) 16 cái
-

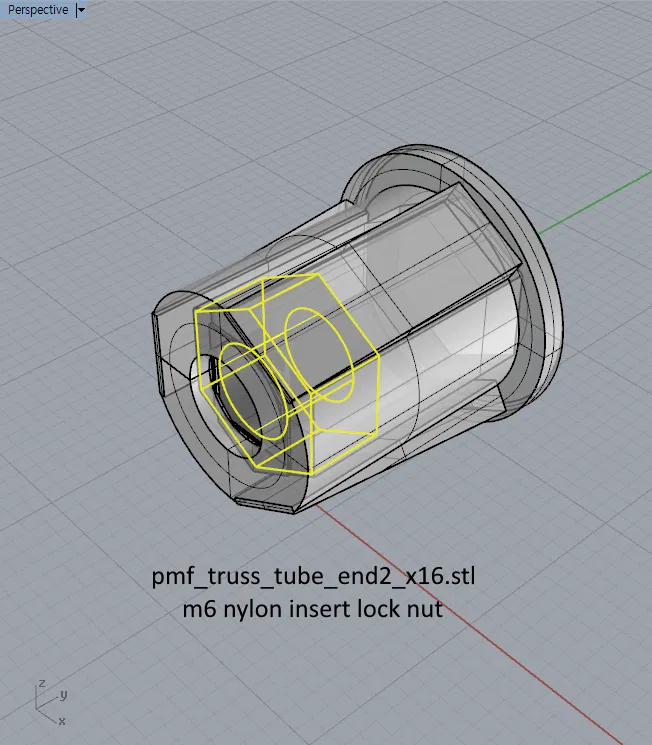

ê-cu khóa m6 có vòng nylon (nylon insert lock nut) 16 cái

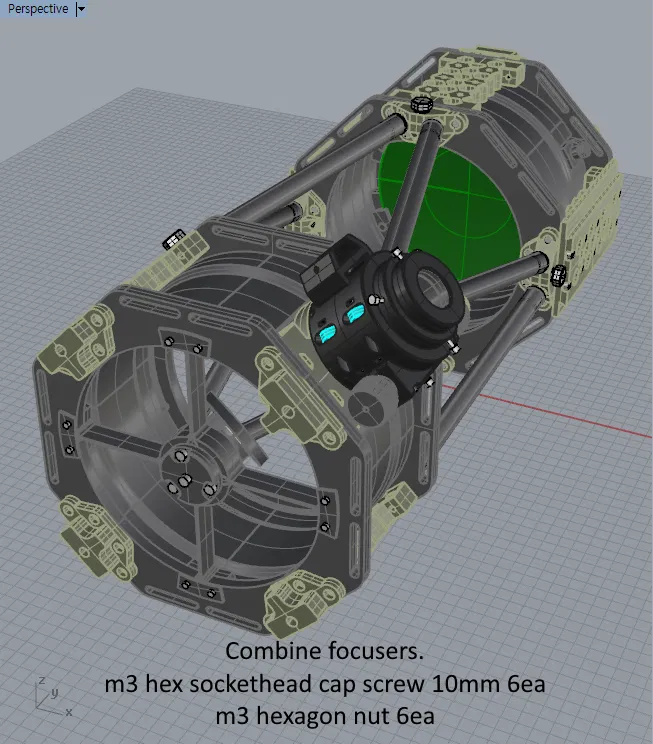

< focuser >
-
ốc lục giác chìm m3 đầu trụ 10mm 6 cái
-
ê-cu lục giác m3 6 cái

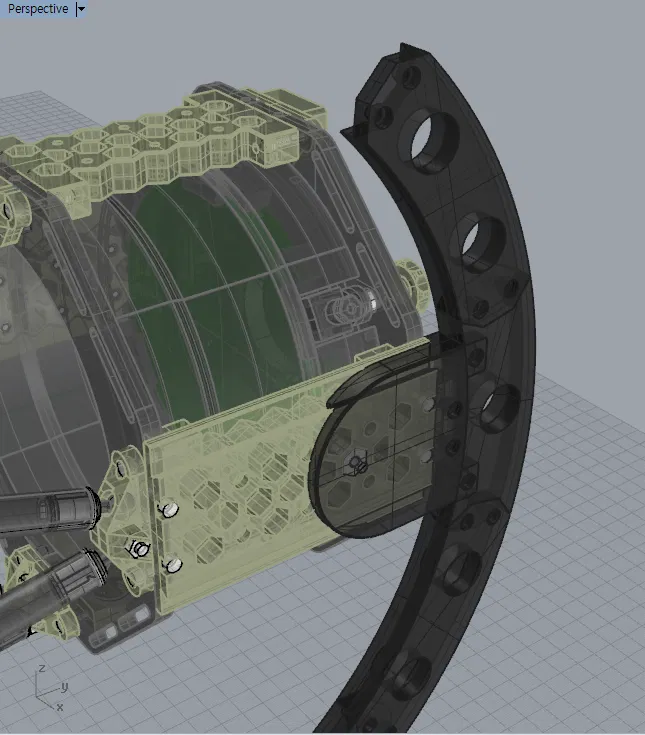

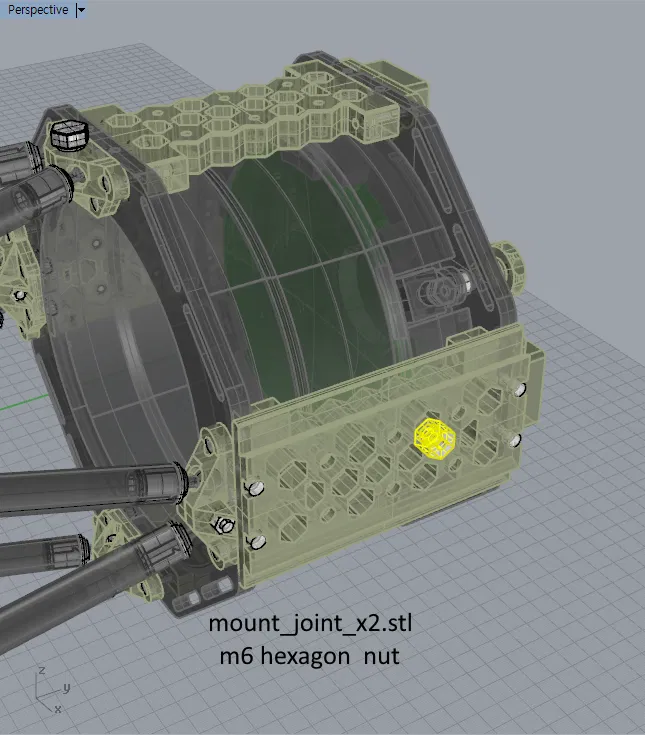

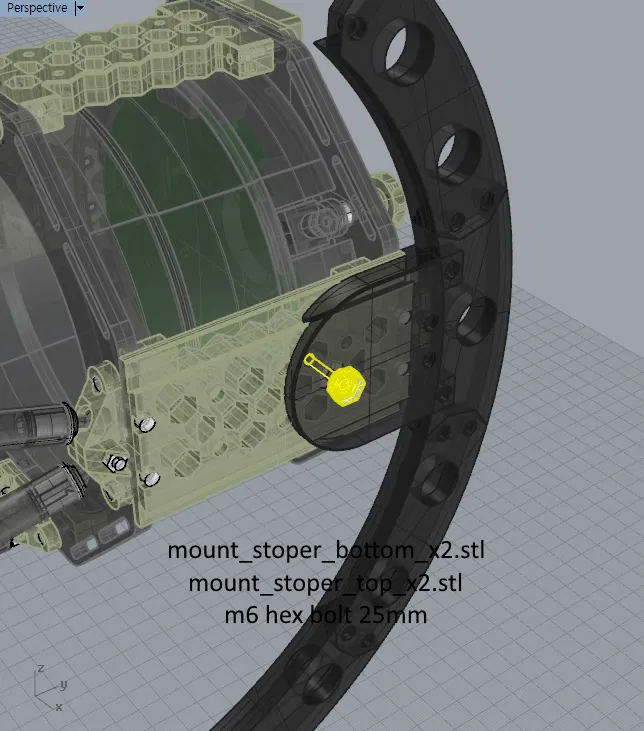

< mount >
-
bu lông lục giác m6 25mm 2 cái
-
ốc lục giác chìm m6 đầu trụ 15mm 28 cái
-
ê-cu lục giác m6 30 cái
