Case PC mATX in 3D hoàn toàn (mATX PC Case)

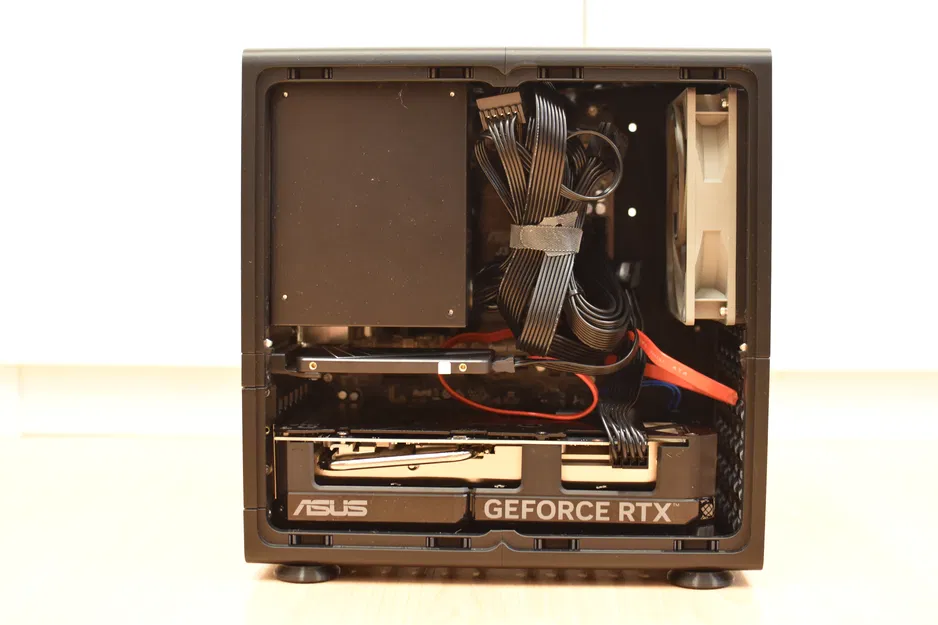

Một cái case mình tự thiết kế để có thể in 3D hoàn toàn. Gắn vừa RTX4060 Ti Super của Asus.

In là tự chịu rủi ro nha, chỗ cho tản CPU không nhiều. Mình khuyên là đừng in bằng PLA vì PLA có thể bị cong vênh, nhất là khi gặp nhiệt từ các linh kiện công suất cao. Mình rất khuyến khích bạn chỉnh sửa trong CAD và test thử độ fit trước.

In 4 phần chính theo đúng hướng như hình bên dưới. Cách này đảm bảo nếu máy bạn có gantry skew thì nó sẽ “lệch” đồng nhất trên tất cả các phần, giúp ráp lại khít hơn. Có sẵn file 3mf với toàn bộ thiết lập infill đã set sẵn.

Case dùng:

• 3x30mm steel pins

• voron style M3 heat inserts

• Ốc machine screws M3x8, M3x12mm & M3x6 (vui lòng đếm theo CAD)

• O-ring 27/33mm

• 710g filament

Tương thích với:

• SFX PSU

• Mainboard mATX

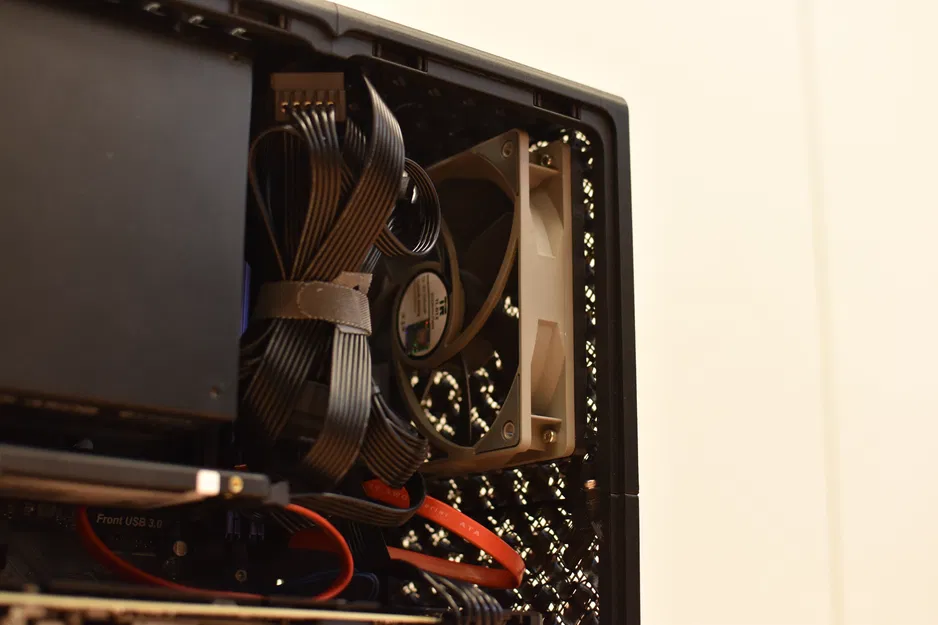

• Quạt case trước 120mm

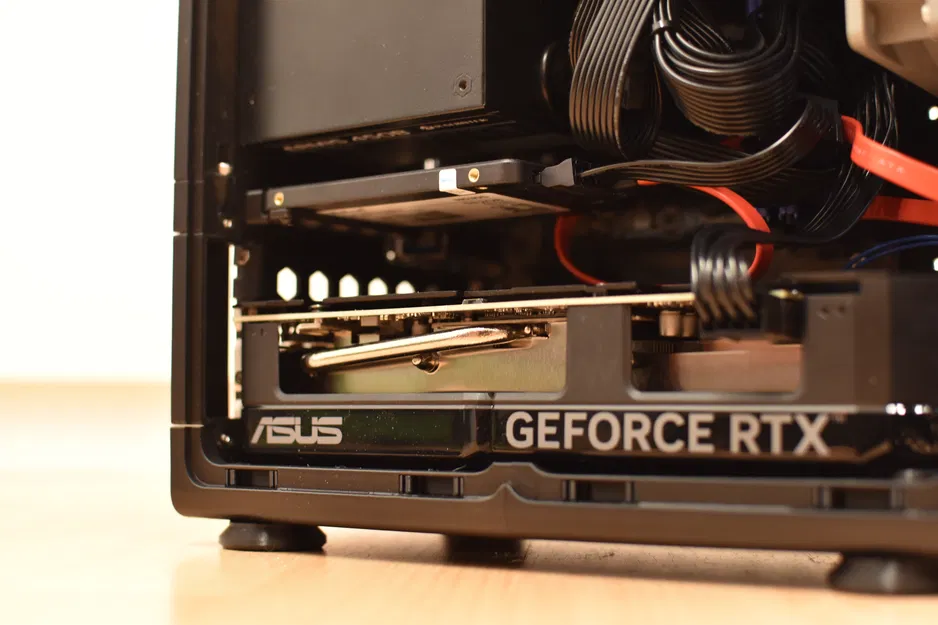

• RTX4060 Ti Super (16GB) của Asus

• Chiều cao tản CPU tối đa 59mm, tính từ PCB tới PSU

Thiết kế như mình in là: 1mm 25% grid infill rồi tới 5% gyroid. Bạn cứ thoải mái đổi theo ý.

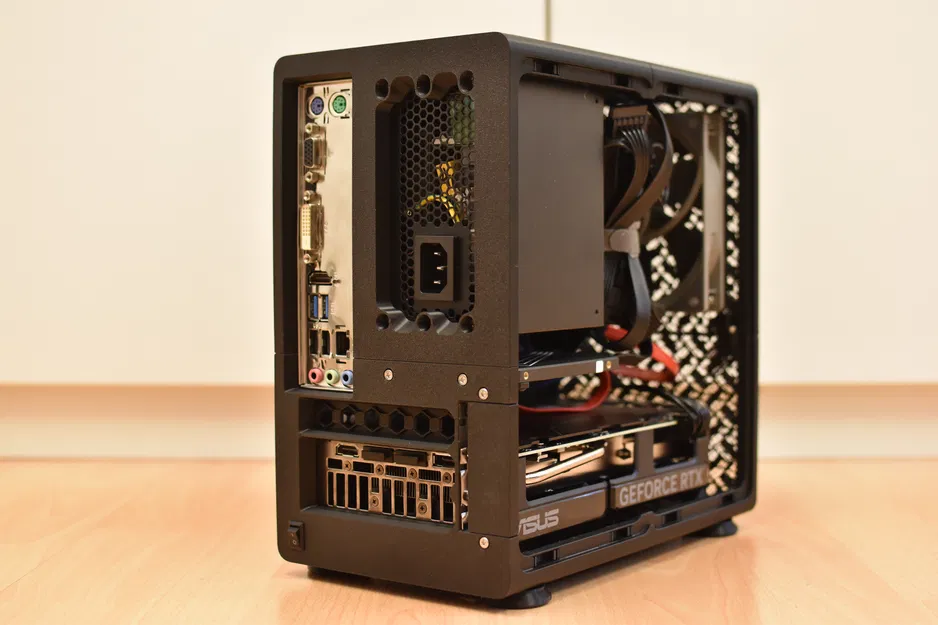

Nút nguồn là công tắc rocker nhỏ 9x14mm đặt ở phía sau.

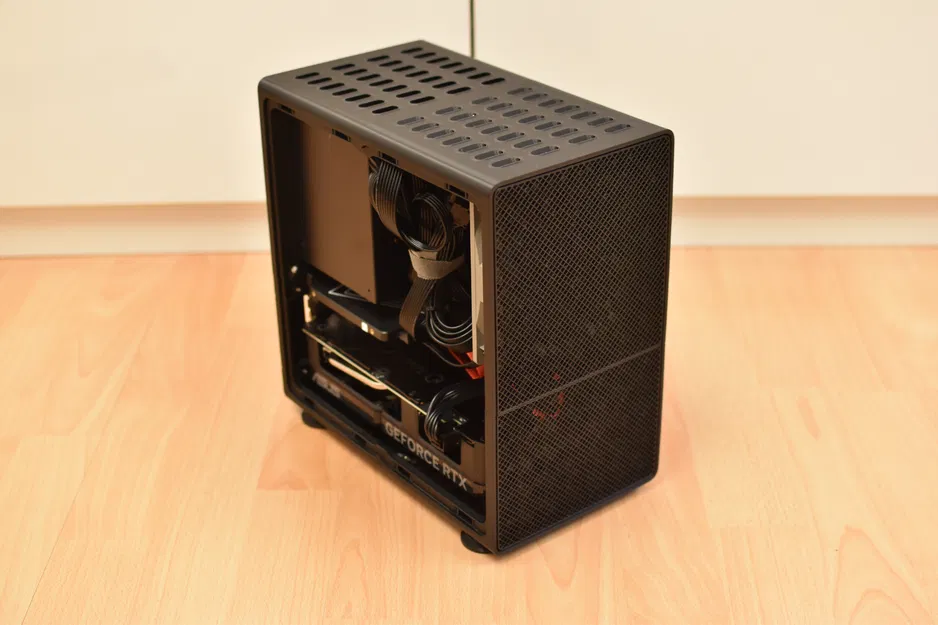

Trong quá trình thiết kế, mình có lấy cảm hứng từ một số thiết kế case PC có sẵn, đặc biệt là các lỗ thông gió dạng dốc và cơ cấu ngàm/chốt của nắp hông. Tuy vậy, các chi tiết này được triển khai độc lập và theo cách riêng trong mẫu này. Bố cục bên trong chủ yếu tối ưu để vừa phần cứng và nhu cầu sử dụng của mình, đồng thời theo một thẩm mỹ khác. Mình bám theo chuẩn ATX sát nhất có thể dựa trên các kích thước gốc mà mình tìm được.
