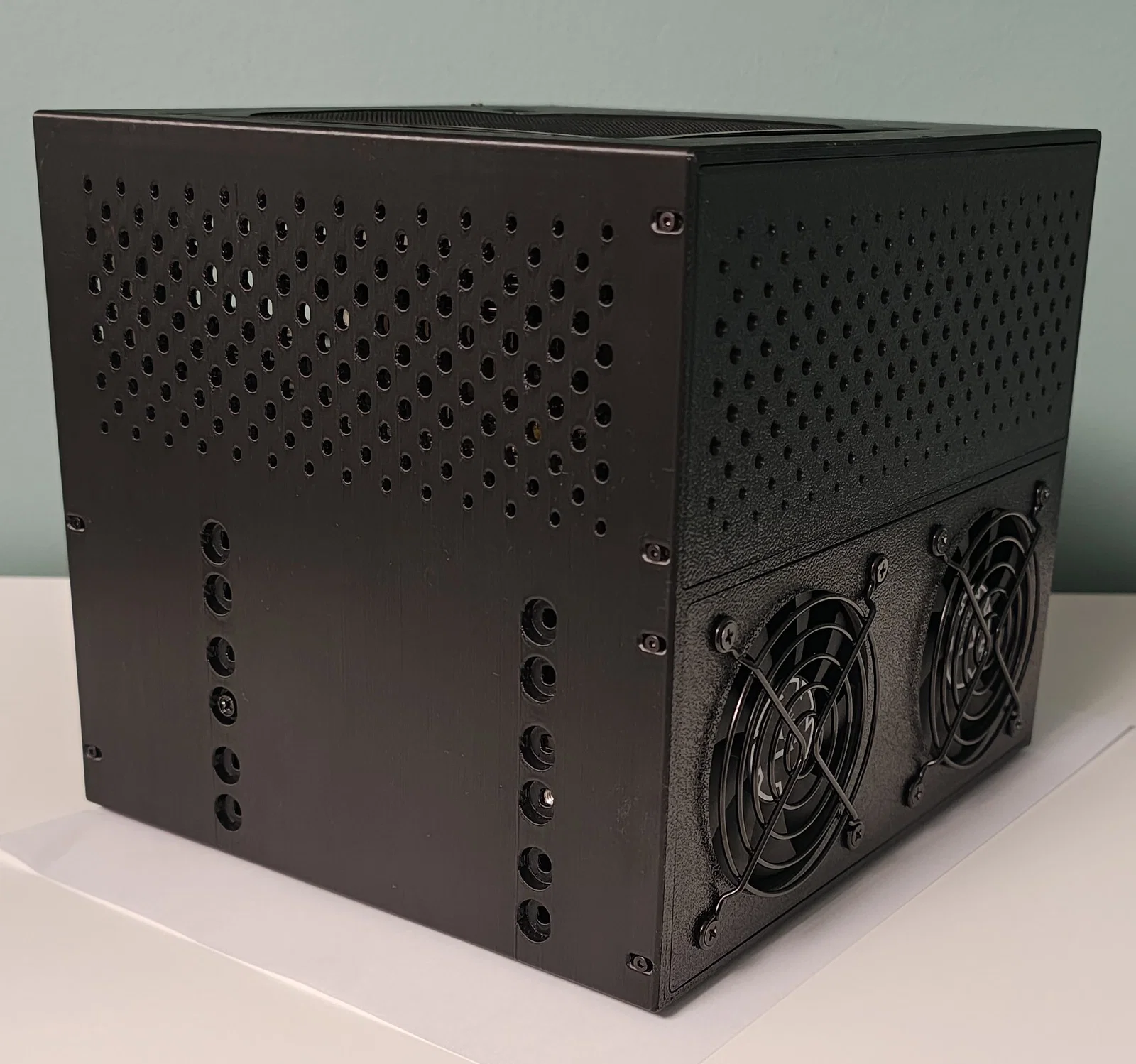

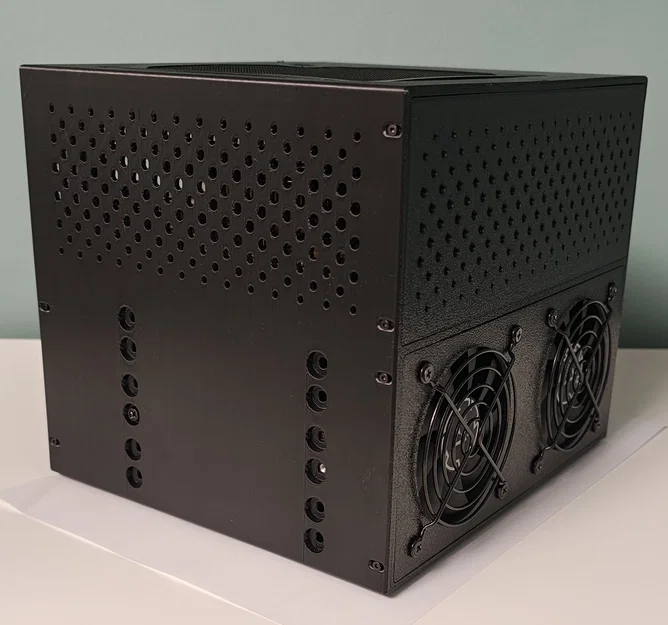

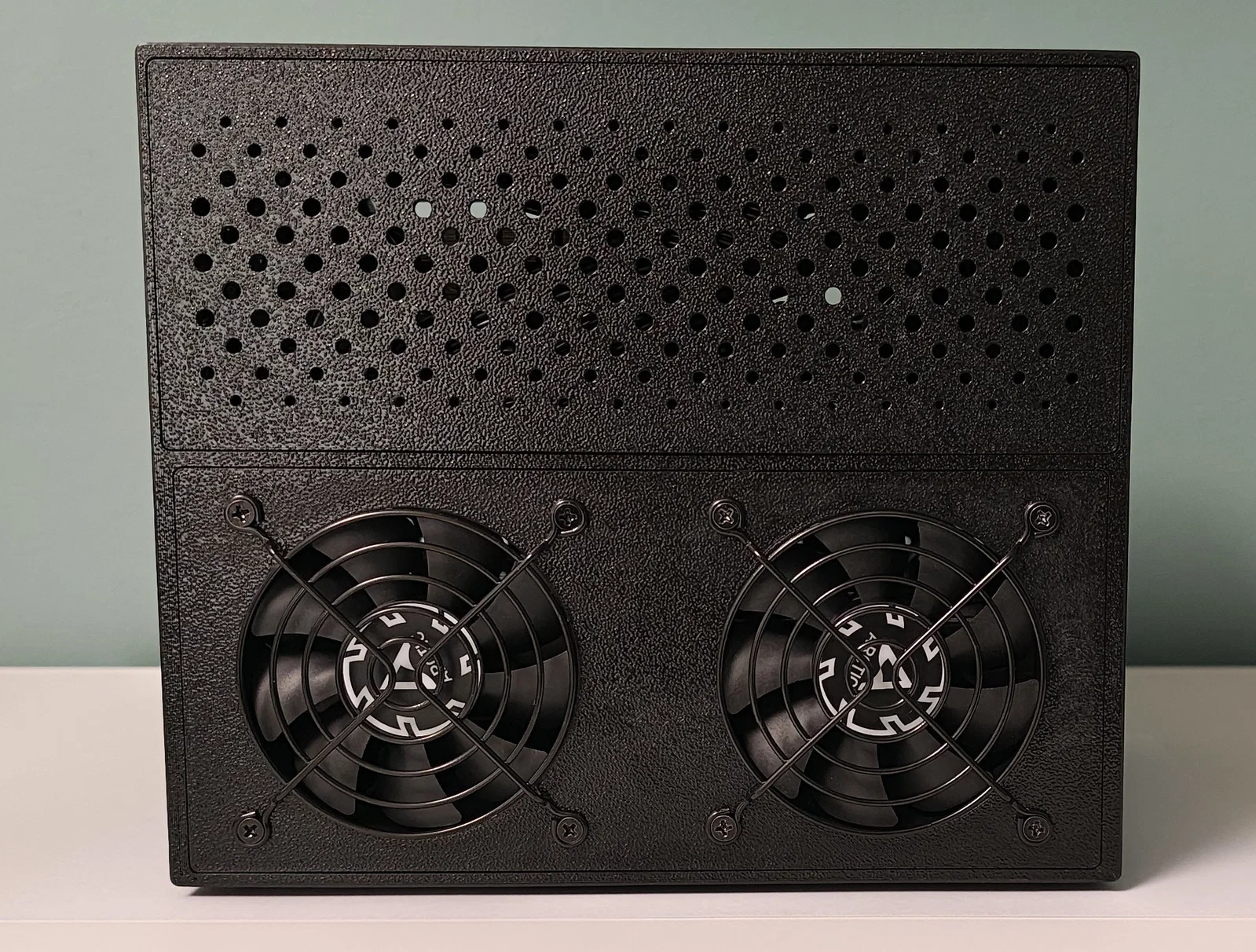

🖥 Thùng máy NAS 6 khay 8L nhỏ gọn (Mini-ITX / Mini PC + FlexATX)

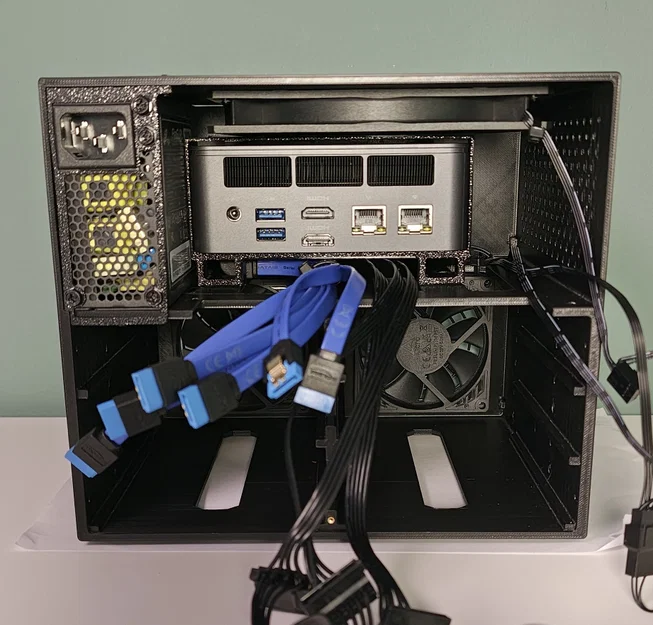

Một thùng máy NAS 6 khay 8 lít hiệu suất cao, được thiết kế cho bo mạch chủ Mini-ITX hoặc Mini PC (tương thích đặc biệt với GMKtec G11), sử dụng nguồn FlexATX. Thiết kế tập trung vào sự tối giản và hiệu quả, chỉ cần in 5 phần và tốn chưa đến 1kg nhựa in!

✨ Tính năng nổi bật

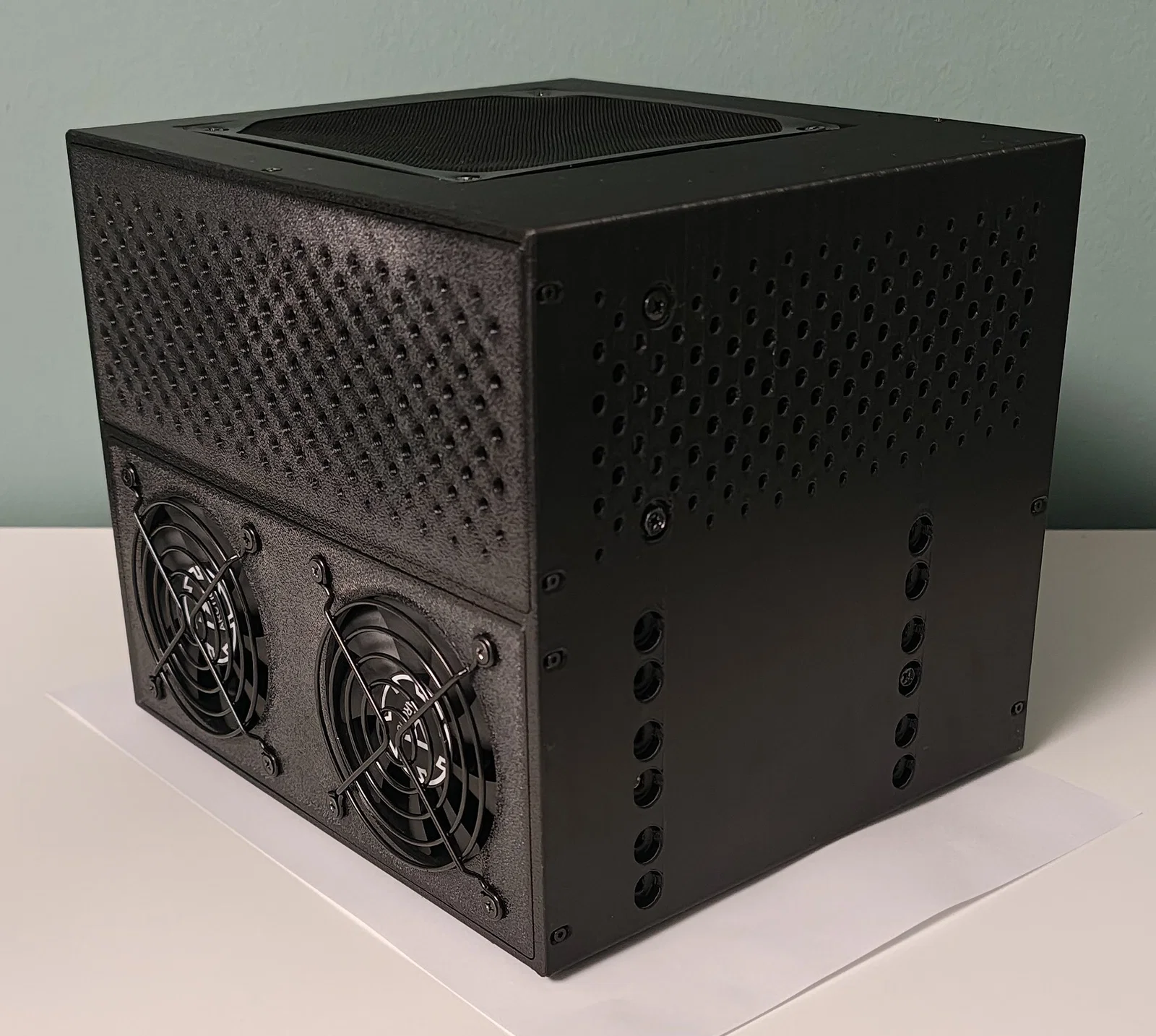

📦 Siêu nhỏ gọn: Dung tích chỉ 8 Lít, tiết kiệm tối đa không gian bàn làm việc.

💾 Lưu trữ: 6 khay ổ cứng (hỗ trợ HDD 3.5" dày tối đa 26.4mm).

⚙ Tương thích: Phù hợp với bo mạch chủ Mini-ITX chuẩn hoặc Mini PC, có hỗ trợ lắp quạt tản nhiệt 140mm.

🛠 Dễ in: Tổng cộng chỉ có 5 chi tiết in!

🧵 Tiết kiệm nhựa: Tốn chưa đến 1kg nhựa để in toàn bộ khung máy.

⚡ Nguồn: Thiết kế cho nguồn FlexATX tiêu chuẩn.

⚠ Lưu ý về tính tương thích

Các bo mạch chủ Mini-ITX có bố cục linh kiện rất khác nhau. Vị trí cổng kết nối (như đầu 24-pin ATX, cổng SATA) không giống nhau giữa các mẫu. Vui lòng kiểm tra kỹ sự tương thích của phần cứng và phương án đi dây trước khi mua thiết kế này!

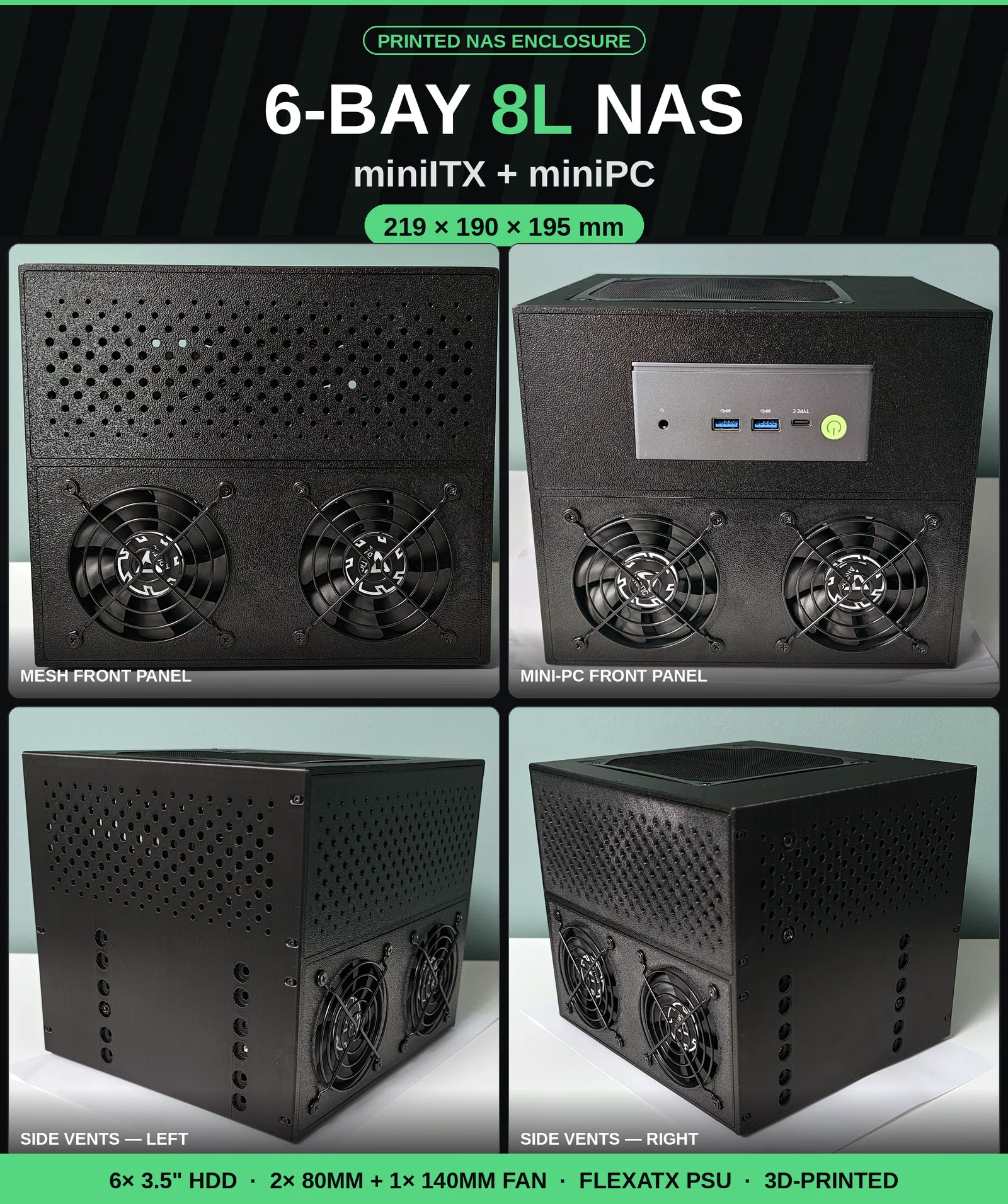

📐 Kích thước và thông số in

📏 Thể tích in tối thiểu (X,Y,Z): 219 x 190.51 x 195 mm

📐 Kích thước thùng máy hoàn thiện: X: 219mm, Y: 195mm, Z (tính cả chân đế): 190.51mm

🧵 Vật liệu khuyên dùng: PETG (ABS và ASA cũng rất ổn).

🥞 Chiều cao lớp in: 0.2mm

🖨 Cài đặt đã thử nghiệm: In trên máy Bambu Lab P2S với cài đặt PETG mặc định (Infill: 15%, Walls: 2, Lớp trên/dưới: 5).

🏗 Supports: Cần một ít support cho phần khung chính (phần giữa) và vòm trên của giá gắn quạt.

🛠 Linh kiện cần thiết (BOM)

🪛 17x Ốc chèn ren M2 (M2 x L3 x OD3) | Mua trên AliExpress

🪛 15x Ốc M2x8mm (đầu chìm lục giác) | Mua trên AliExpress

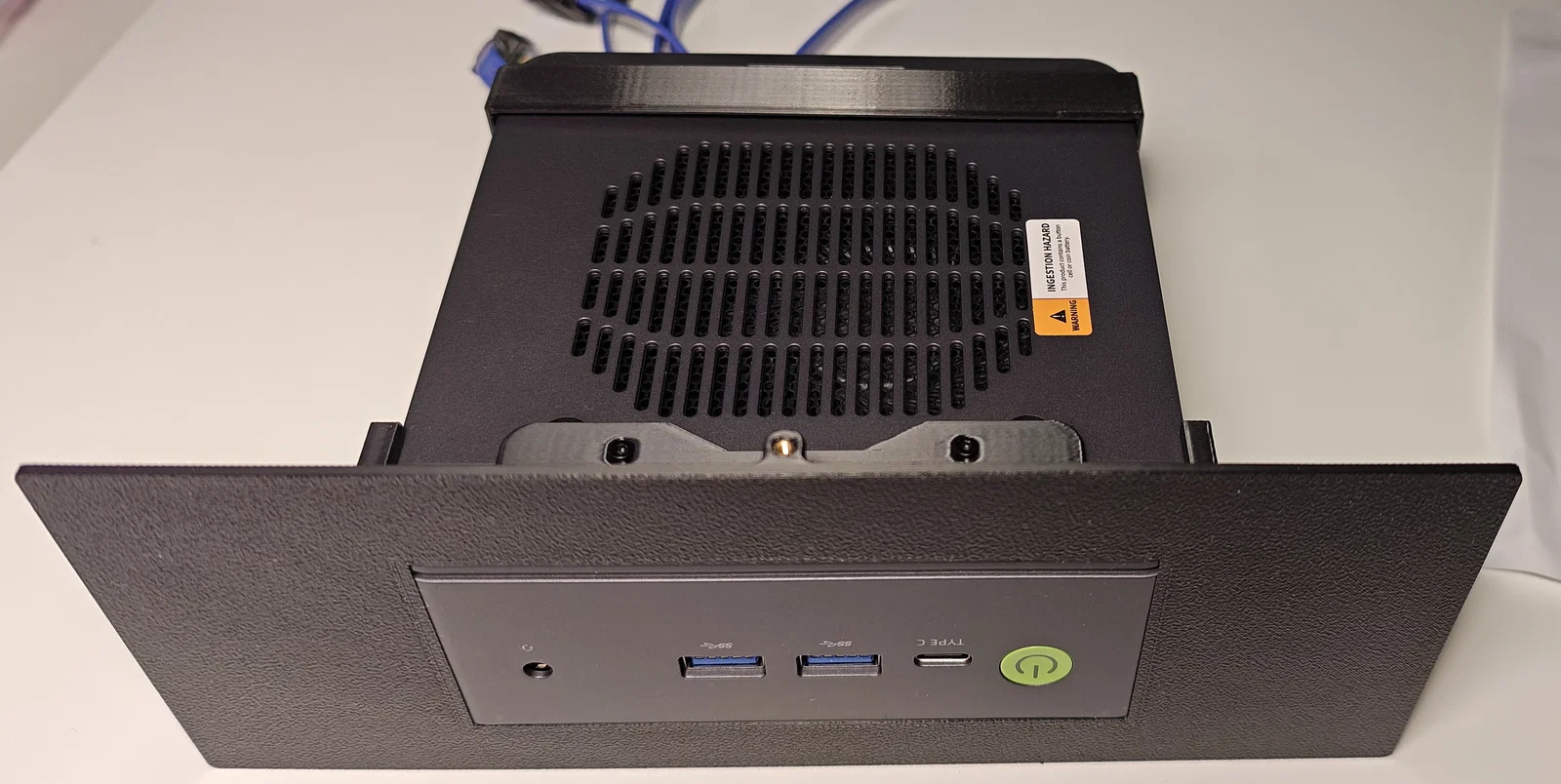

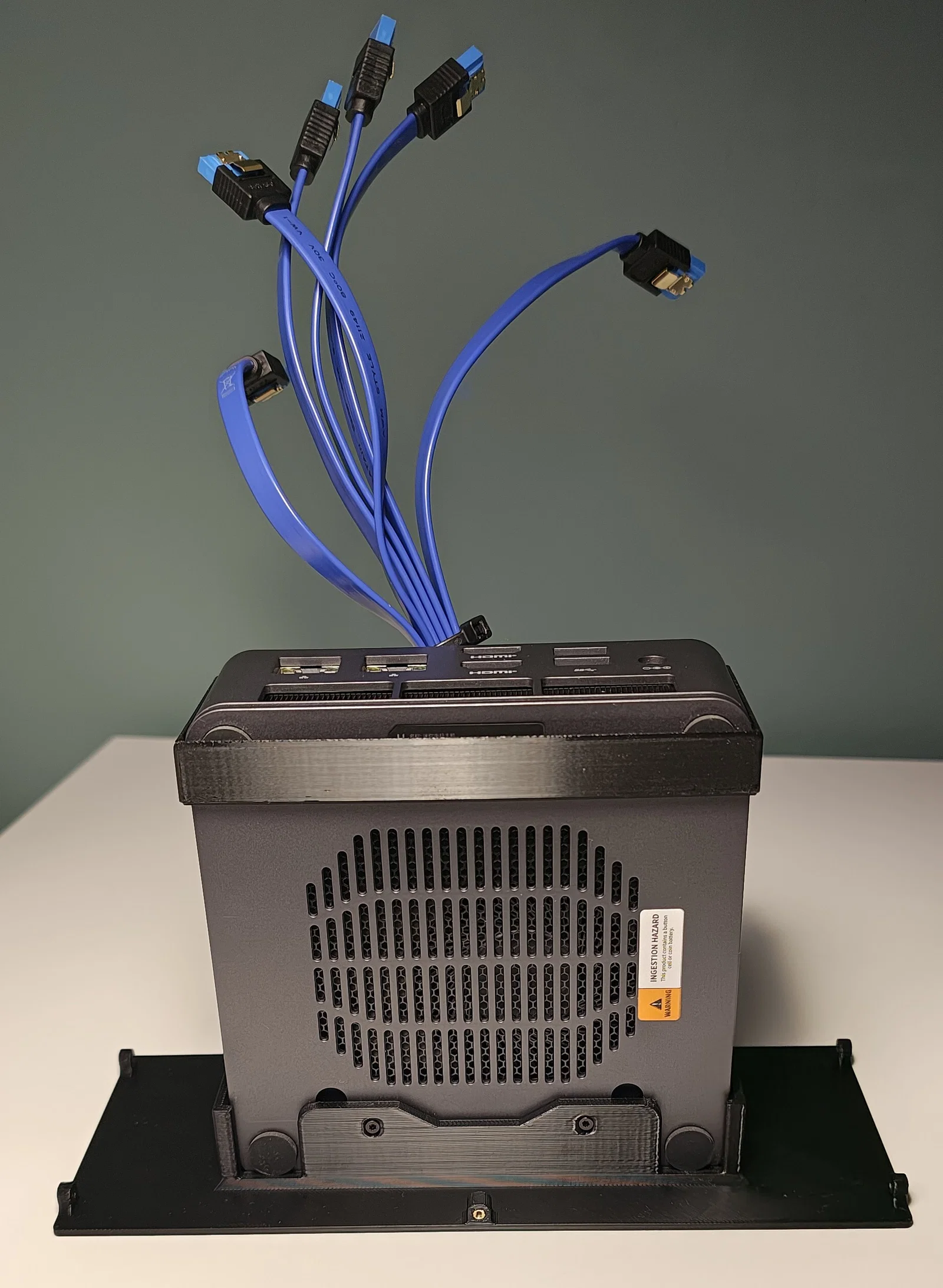

🪛 2x Ốc M2x8mm (để cố định Mini PC G11 vào giá)

🪛 2x Ốc M2x6mm (cho khung nguồn FlexATX)

🛡 2x Lưới chắn quạt 80mm | Mua trên AliExpress

🛡 1x Lưới chắn quạt 140mm (khuyên dùng loại có lọc bụi) | Mua tại Akasa

🪛 2x Ốc HDD cho mỗi khay ổ cứng

🪛 4x Ốc M3 30mm (cho trụ đỡ bo mạch chủ Mini-ITX)

🪛 16x Đai ốc M3 (cho trụ đỡ Mini-ITX, cho phép điều chỉnh độ cao bo mạch)

🔌 Linh kiện PC đề xuất

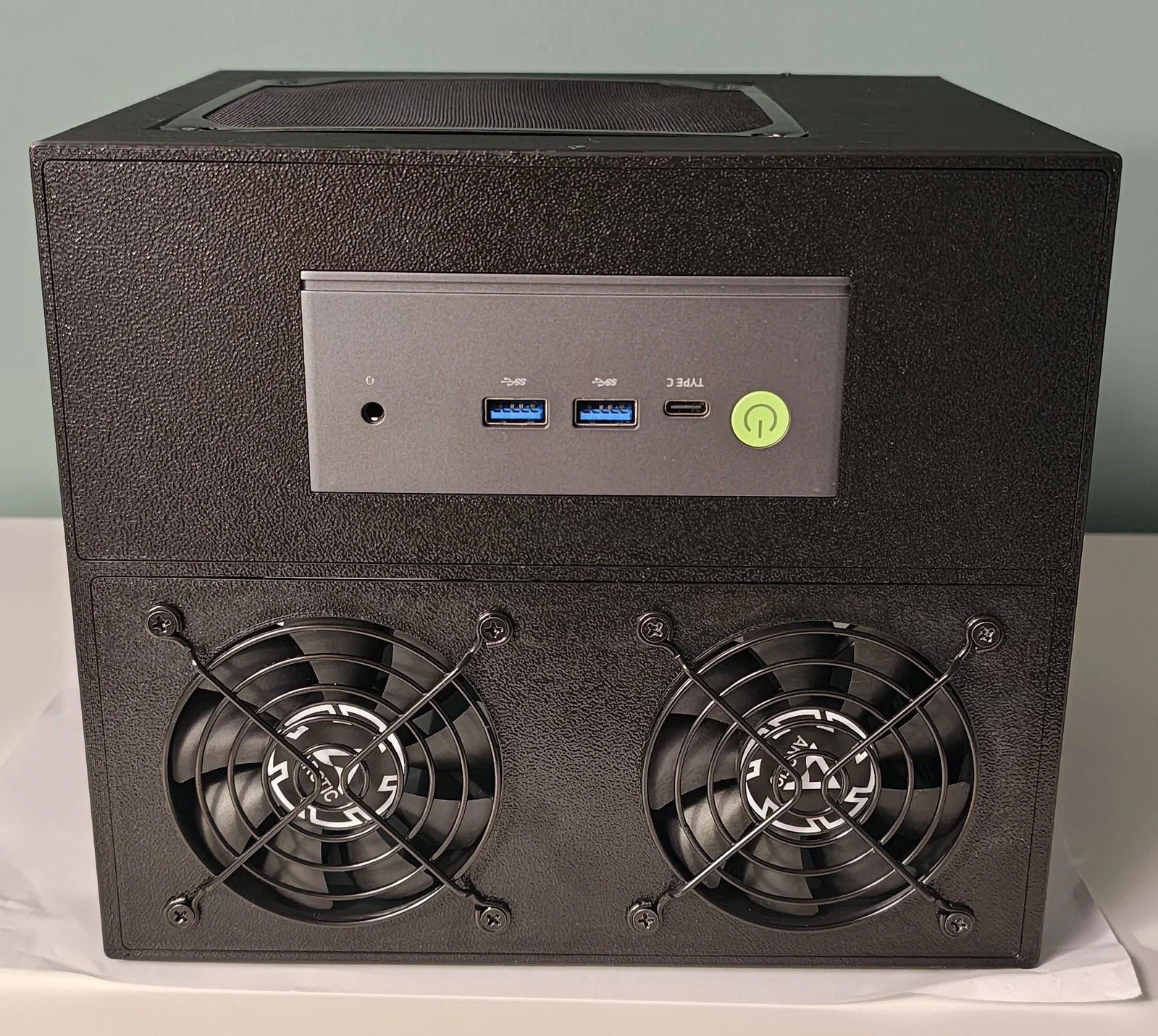

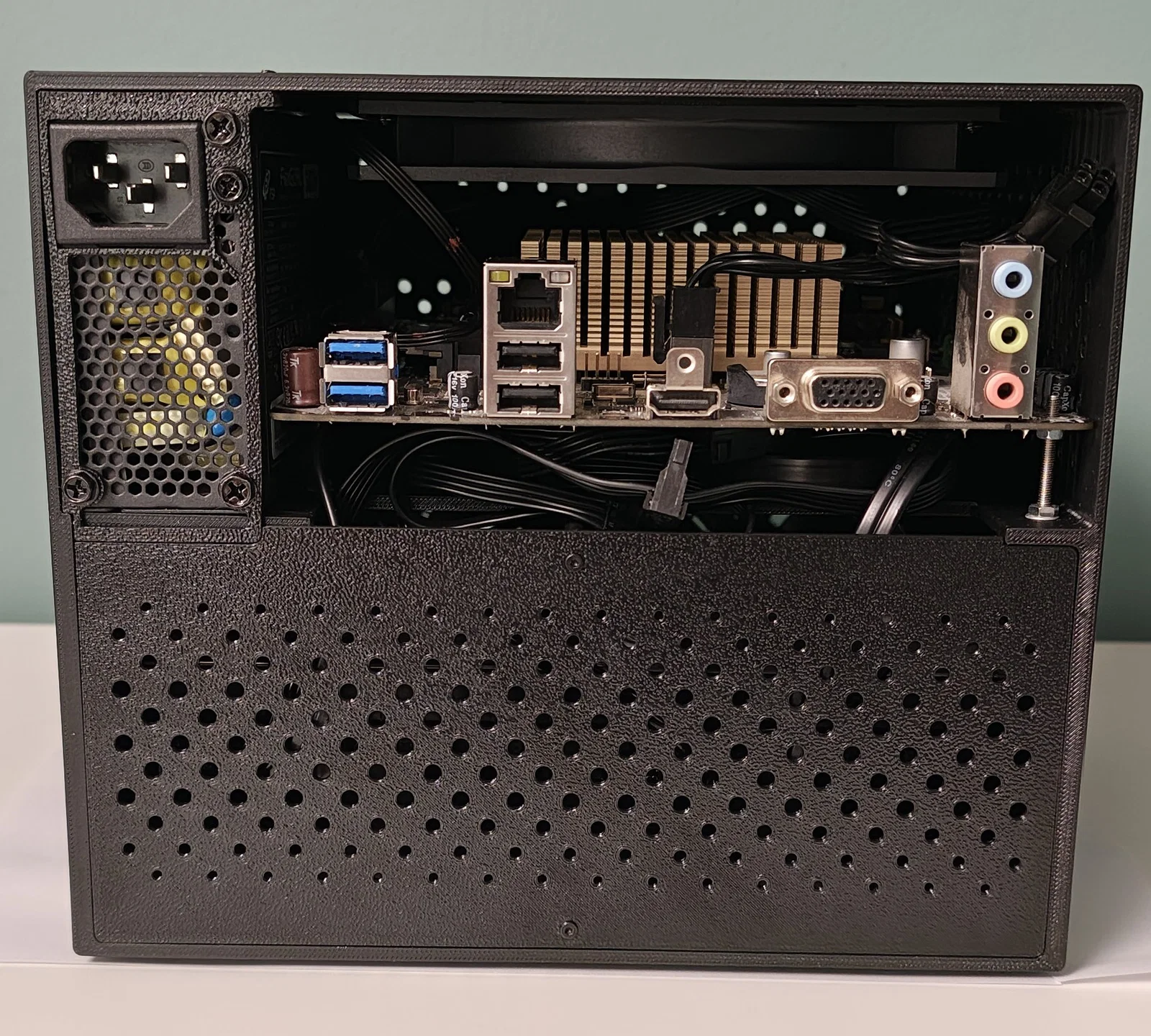

🧠 CPU/Mainboard: GMKtec NucBox G11, hoặc bất kỳ mainboard Mini-ITX nào (Lưu ý: Chọn loại ITX không có tấm chắn cổng I/O gắn liền!).

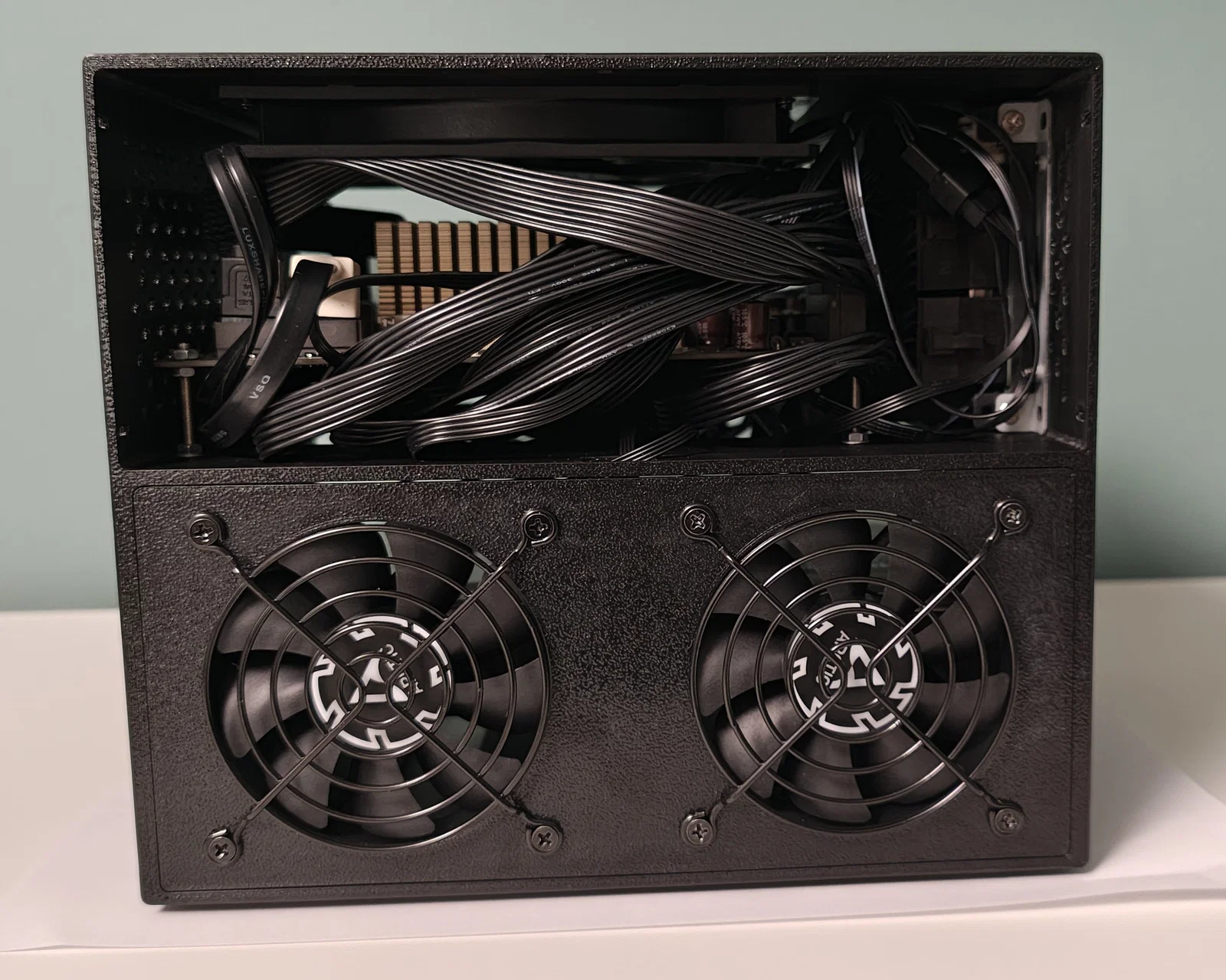

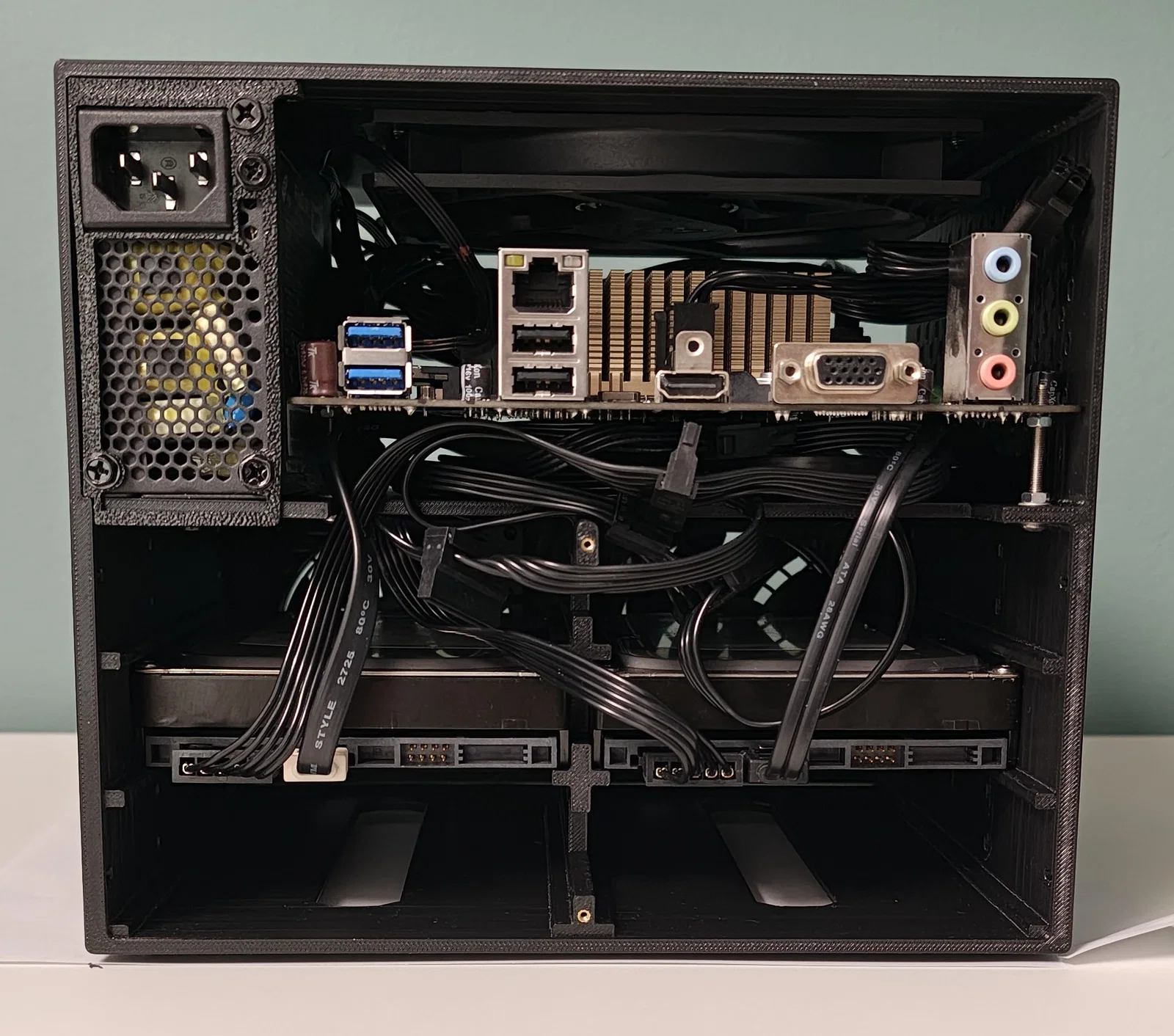

💡 Mẹo: Nên lắp bo mạch chủ cao lên và đi dây phía dưới. Điều này giúp luồng khí từ quạt 140mm phía trên thổi xuống tốt hơn. Với cách này, tản nhiệt thụ động cho CPU là đủ mà không cần quạt riêng!

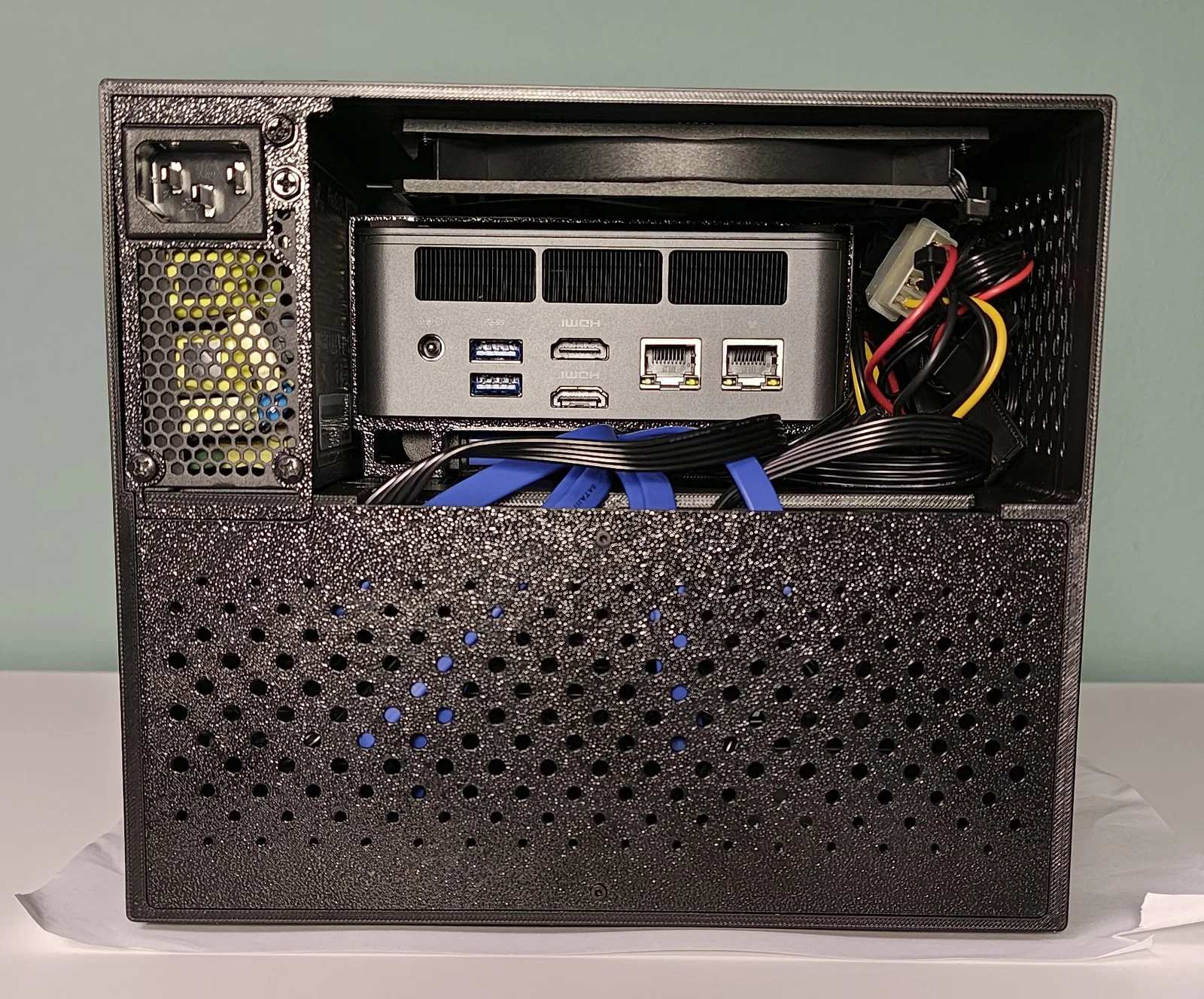

🔋 Nguồn: Nguồn FlexATX. FSP FlexGuru 300W rất được khuyên dùng vì đã đầy đủ dây cáp. Bạn chỉ cần mua thêm một cáp chuyển đổi Molex sang 2xSATA.

🌪 Quạt:

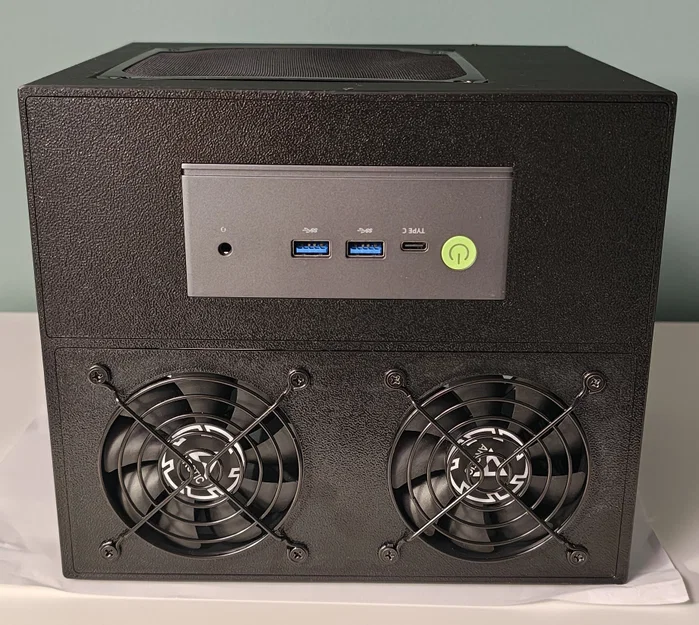

• 2x quạt 80mm mỏng (tối đa 15mm): Arctic P8 Slim PWM PST

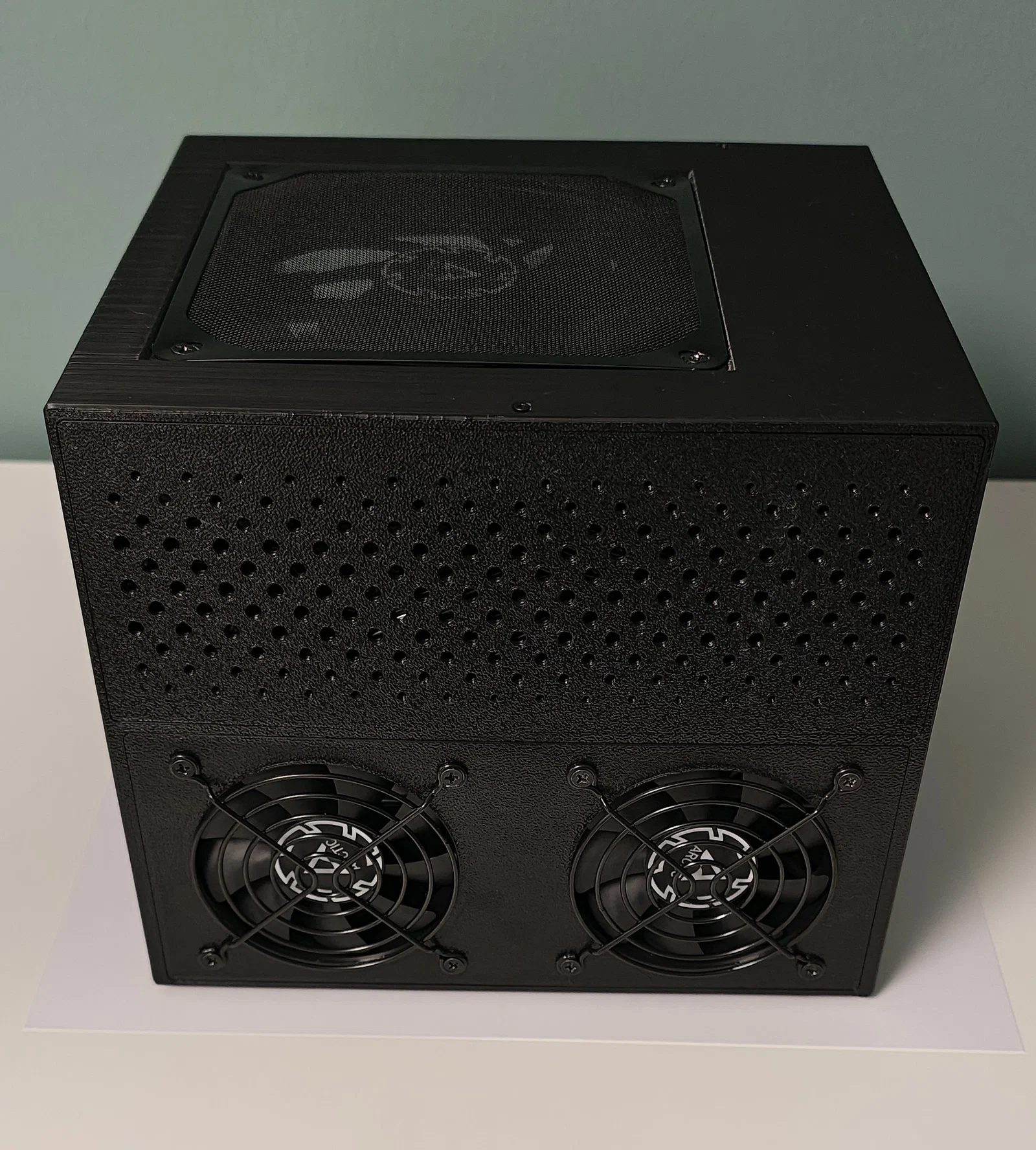

• 1x quạt 140mm mỏng (tối đa 15mm): Arctic P14 Slim PWM PST

🗄 Lưu trữ: Lên đến 6 ổ HDD 3.5" (có thể dùng adapter 3.5" sang 2.5" nếu muốn gắn SSD).

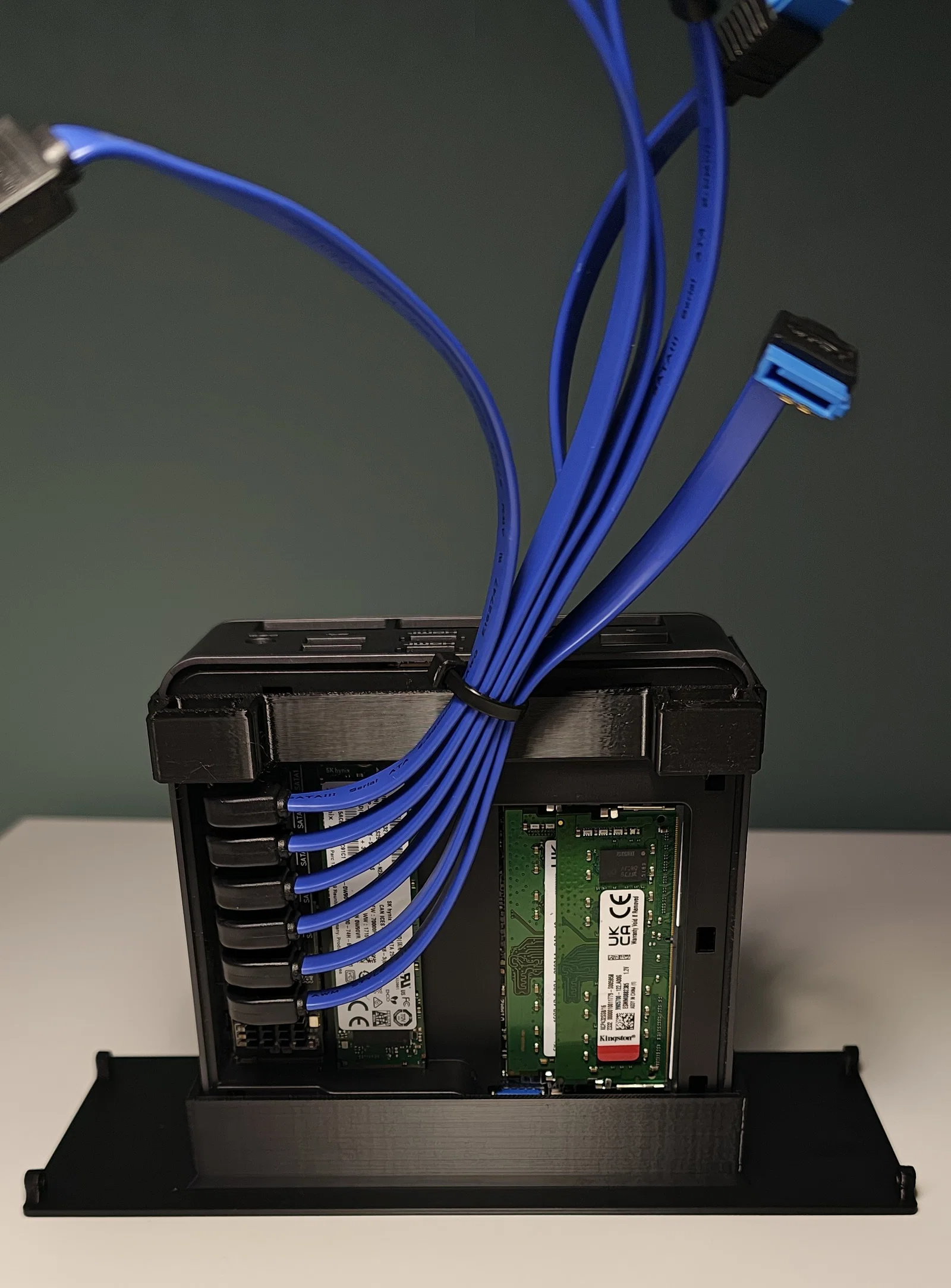

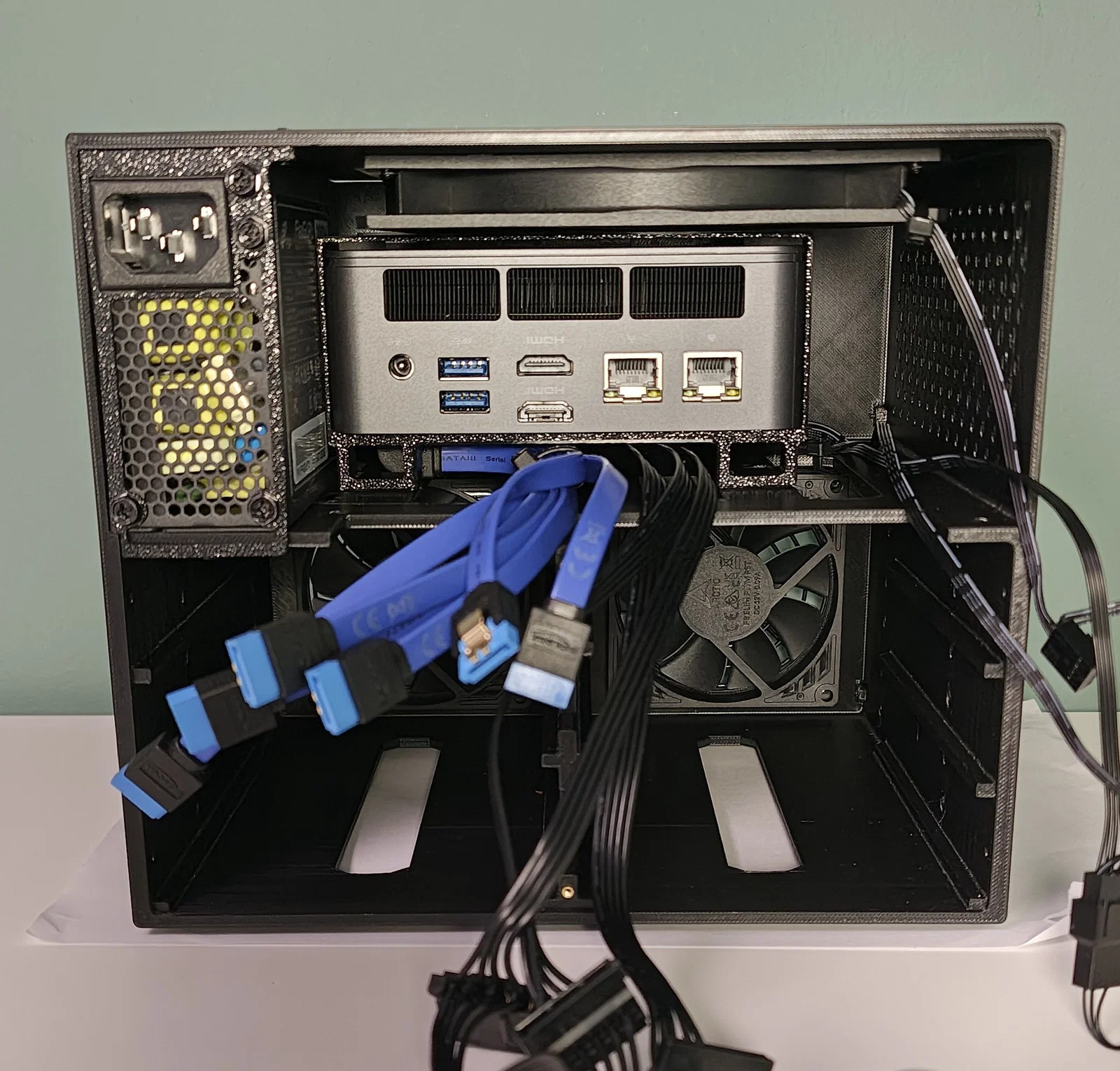

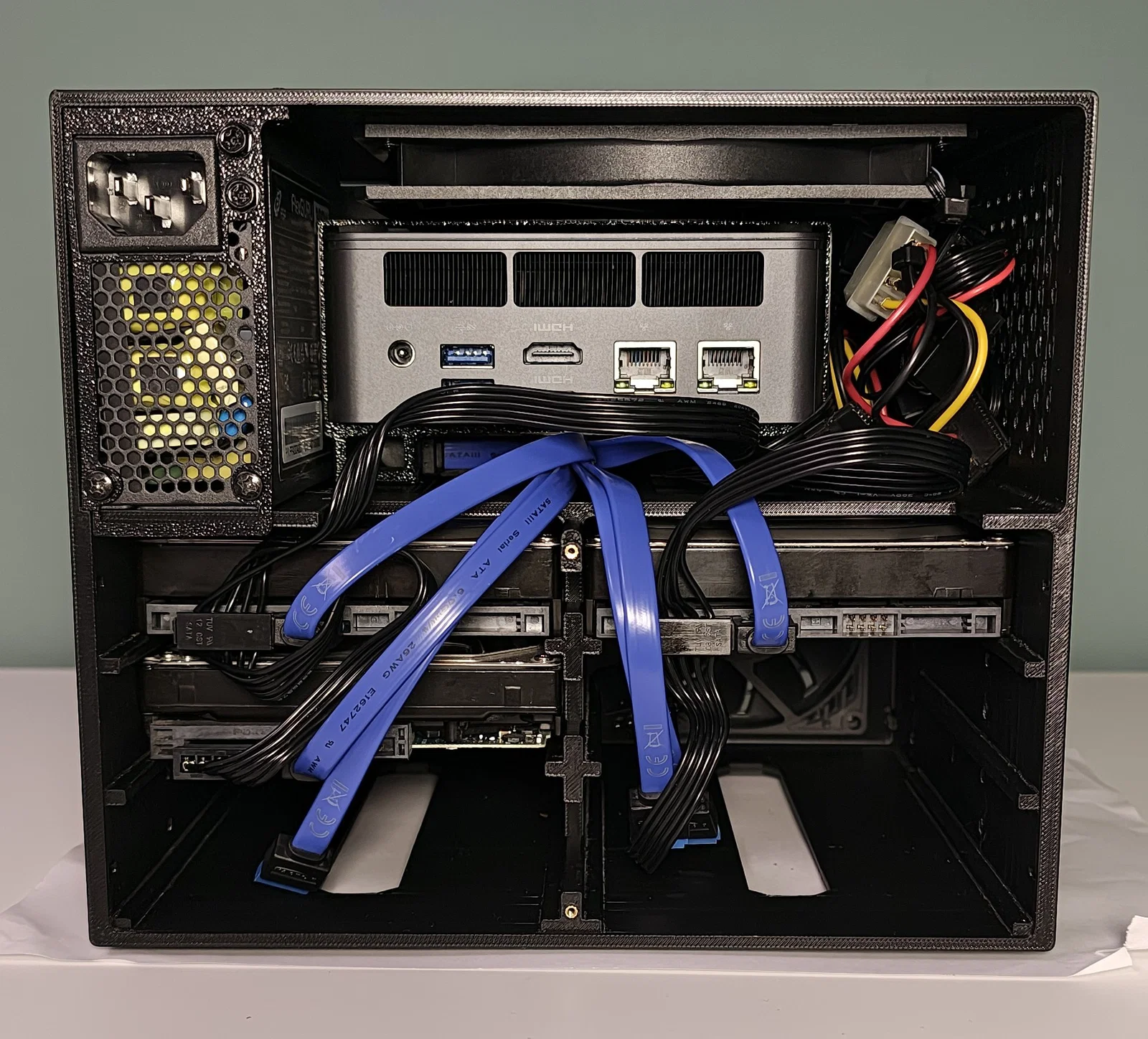

🪢 Dây cáp: 6 cáp SATA (dài khoảng 20cm). Hãy kiểm tra chiều dài dây trước khi mua vì mỗi mainboard có bố trí khác nhau.

ℹ Thông tin bổ sung

🔘 Nút nguồn: Nút nguồn là tùy chọn và có thể nối ra phía sau thùng máy. Vì đây là server chạy 24/7, bạn có thể bật tính năng "Power on after power loss" trong BIOS và bỏ qua nút nguồn vật lý.

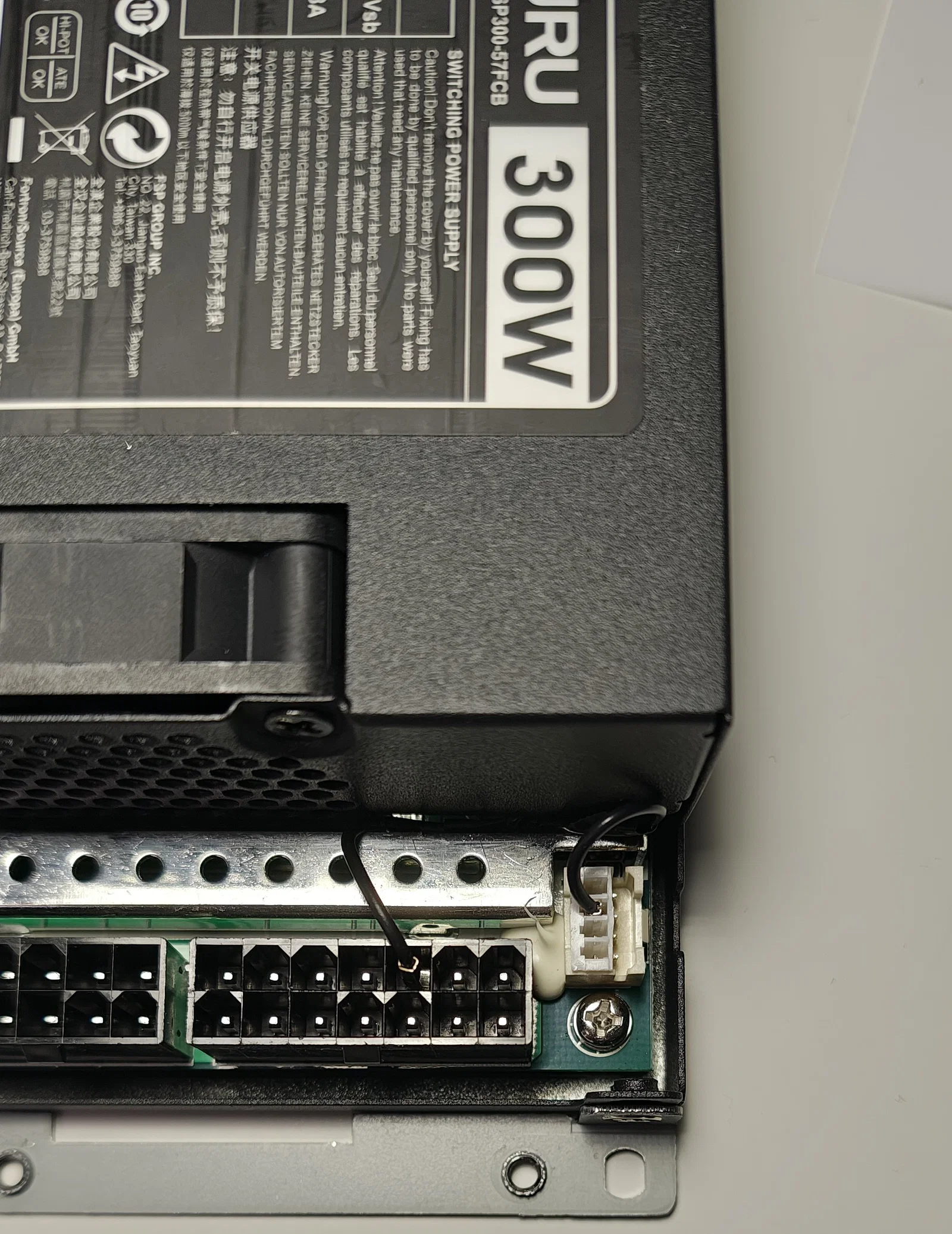

⚠ Lưu ý nguồn GMKtec G11: Vì nguồn FlexATX chỉ cấp điện cho ổ cứng, bạn có thể đấu tắt chân PS-ON và GND để nguồn luôn chạy, như hình minh họa cuối.

❌ Không hỗ trợ Hot-Swap: Thiết kế này bỏ qua backplane hot-swap để giảm chi phí, độ phức tạp và giữ kích thước thùng máy nhỏ nhất có thể.
