Hệ Thống Lưu Trữ Đồ Nghề Gridfinity - BETA

Tóm tắt: Mấy cái hộc tủ này là dành cho Hộp Đựng Đồ Nghề Gridfinity 5x4 của Pred, với một phiên bản tùy chỉnh của cái hộp đó để đi kèm.

CẬP NHẬT: Phiên bản V1 chính thức của Hệ Thống Lưu Trữ Đồ Nghề Gridfinity sắp ra mắt!

Tui đã thực hiện nhiều thay đổi dựa trên quan sát cá nhân và phản hồi của mọi người, và hiện đang trong quá trình in ấn cũng như kiểm định phiên bản chính thức đầu tiên. Việc làm tài liệu và in ấn đang tốn nhiều thời gian lắm, mà tui cứ tìm ra mấy điểm cần cải tiến nhỏ xíu hoài à. Nên tạm thời, ĐÂY là link tới mấy file cập nhật của tui để mọi người xài trong lúc tui đang từ từ làm.

NHÂN TIỆN NÓI THÊM

Hệ Thống Lưu Trữ Đồ Nghề Gridfinity này là nhằm cung cấp một giải pháp lưu trữ phụ kiện in 3D có tính năng tương đương với Hệ Thống Lưu Trữ Đồ Nghề dựa trên Sortimo mà Adam Savage dùng trong xưởng của ổng, nhưng ở quy mô nhỏ hơn.

Tui bắt đầu với cái này là một bản remix tuyệt vời của Hộp Đựng Đồ Nghề Gridfinity của Pred. Cái hộp này có nhiều cái hay. Nắp hộp có hành vi chỉ mục 6u mà mình đang tìm kiếm, và bản lề lật cho phép cất nắp ở dưới hộp. Điều này giúp dễ dàng tiếp cận đồ bên trong hộp khi cần, và giảm không gian hộp chiếm dụng khi bạn để nó trên bàn hay chỗ làm việc. Các chốt dễ tháo, rất tiện nếu bạn muốn phân loại màu sắc (chốt có thể màu xanh cho hệ mét, đỏ cho hệ inch, vàng cho điện tử, v.v.)

Bản remix này được xây dựng dựa trên nền tảng của những người đi trước với các thay đổi đáng chú ý sau:

Hệ Thống Ngăn Kéo Mô-đun

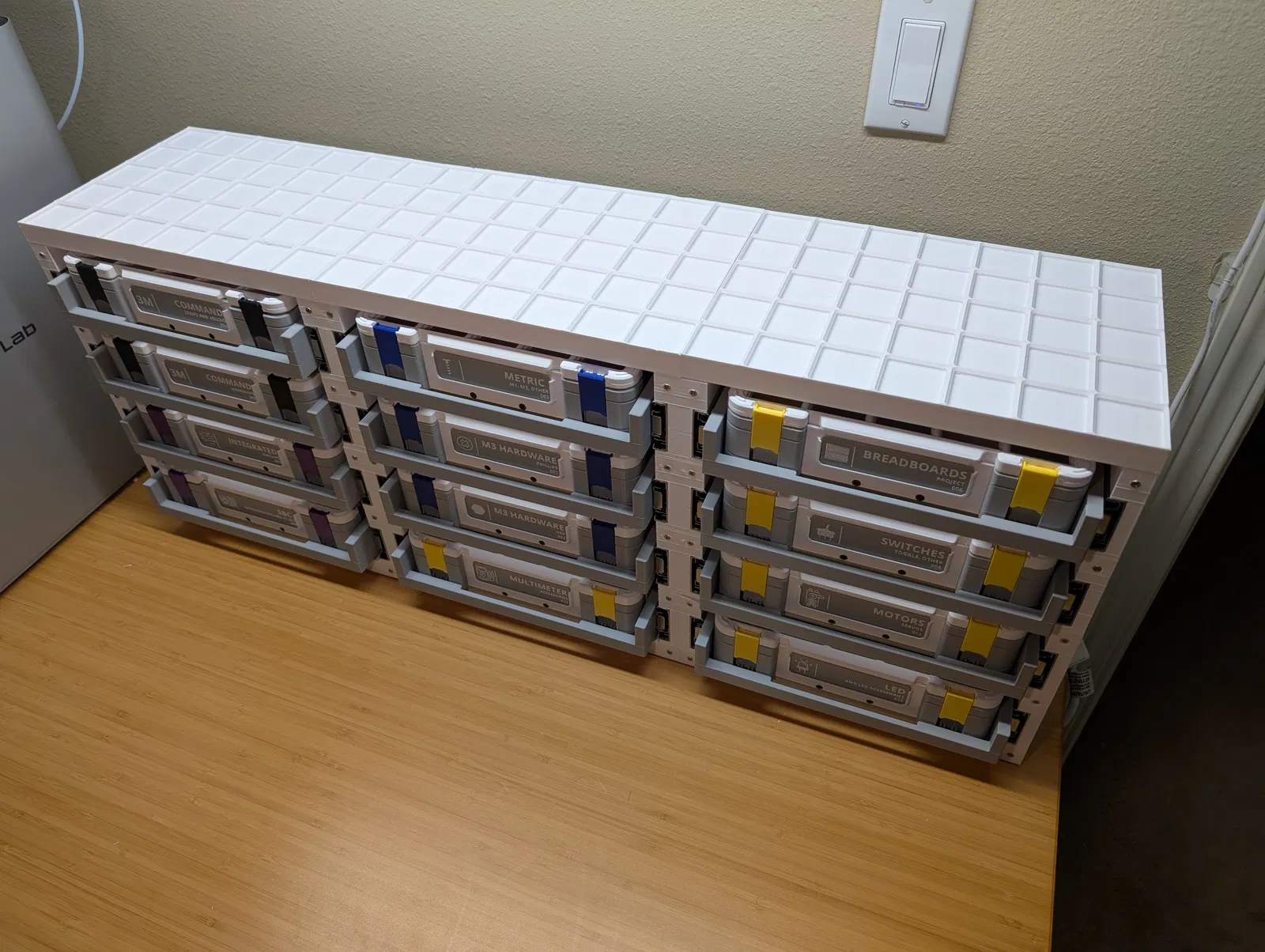

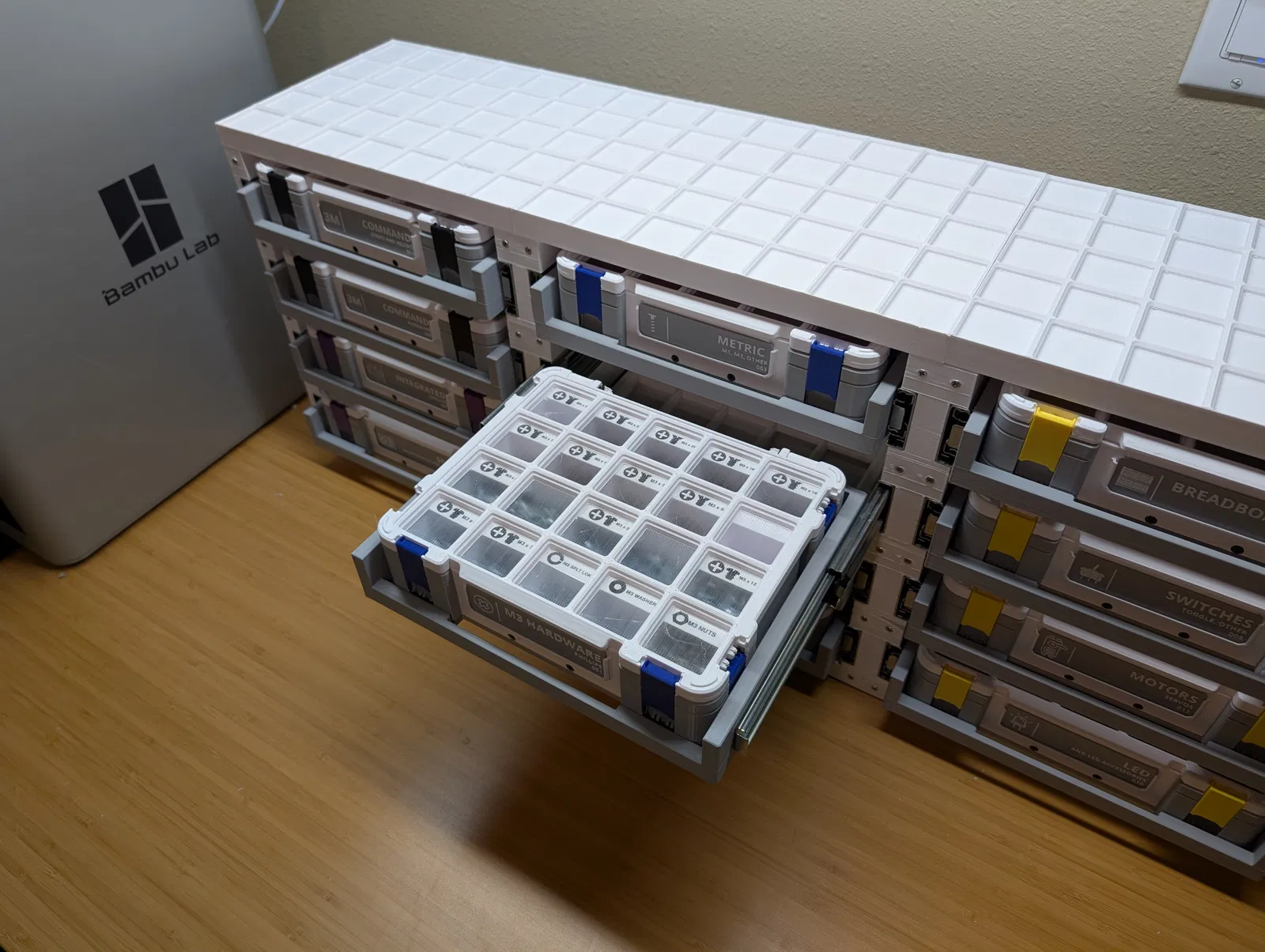

Hệ thống lưu trữ ngăn kéo cho phép truy cập đồ bên trong hộp mà không chiếm thêm không gian làm việc. Tủ ngăn kéo có đế Gridfinity 5x7 ở trên cùng, và có thể mở rộng khi nhu cầu lưu trữ của bạn tăng lên. Tủ có thể đứng vững tới 5 đơn vị chiều cao và 3 đơn vị chiều rộng. Mỗi ngăn kéo được lắp ráp bằng ốc m3x6, và xếp chồng lên nhau bằng khớp nối mộng và chốt xoắn ốc.

“Tay nắm” thay thế ở hai bên nắp

Cách tốt nhất để thêm và bớt hộp khỏi ngăn kéo là nhấc hộp lên từ hai bên. Các gờ đã được thêm vào nắp để thao tác này thoải mái hơn. Tính năng này sẽ được làm lại trong tương lai trước khi phát hành chính thức, vui lòng đọc phần TODO để biết thêm chi tiết.

Nhãn lớn kiểu “Cổ điển”

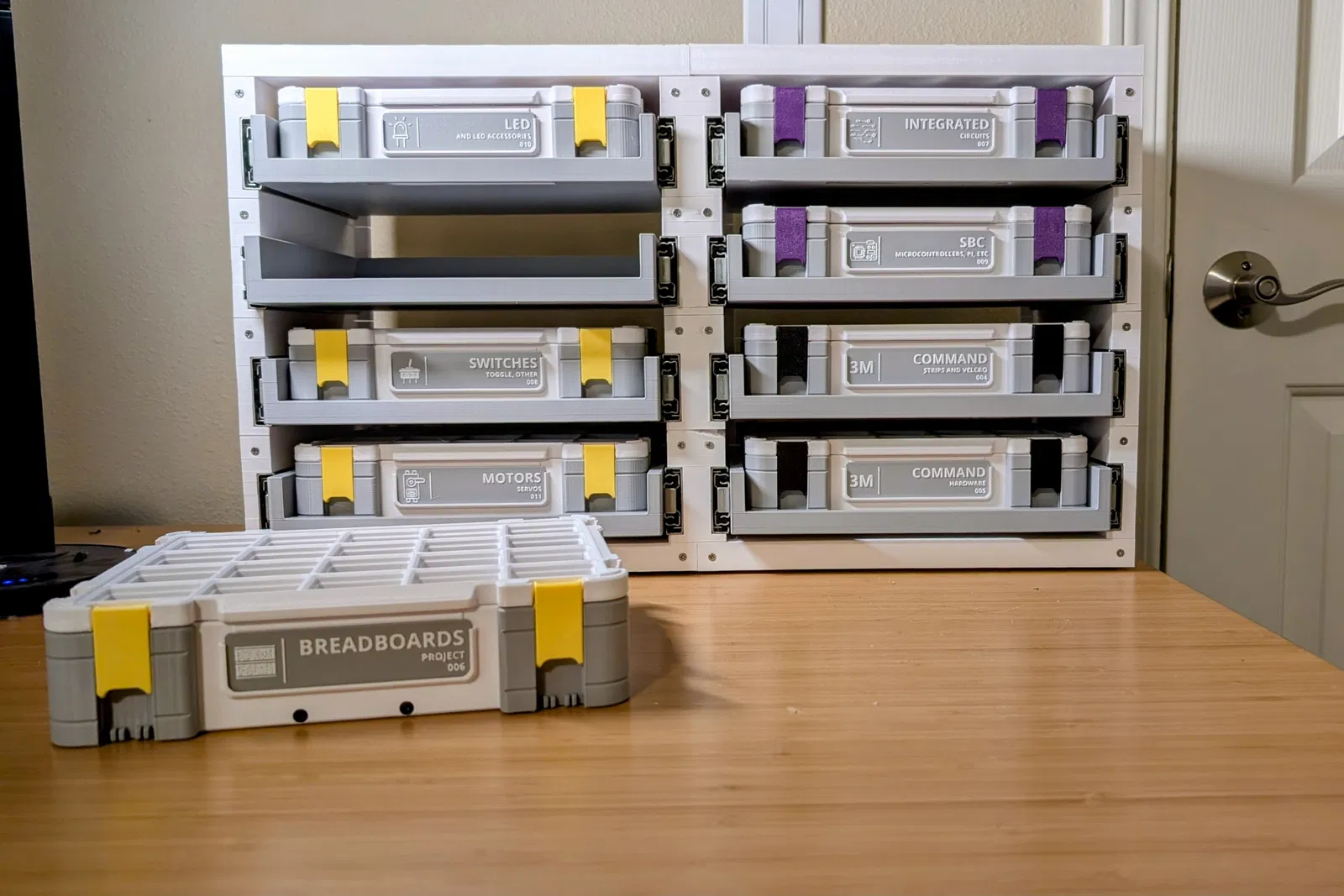

Tay nắm phía trước đã bị loại bỏ vì nó thừa, và cho chúng ta thêm không gian để nhận dạng hộp. Cái này tương tự kích thước nhãn của hộp đựng đồ nguyên bản của Pred, trước phiên bản tham số. Nếu bạn dùng chốt để phân loại màu sắc, có chỗ cho 5 điểm nhận dạng duy nhất. Bạn có thể biết chính xác mình đang nhìn hộp nào chỉ trong nháy mắt.

Nắp trong suốt giúp nhận dạng nội dung khay

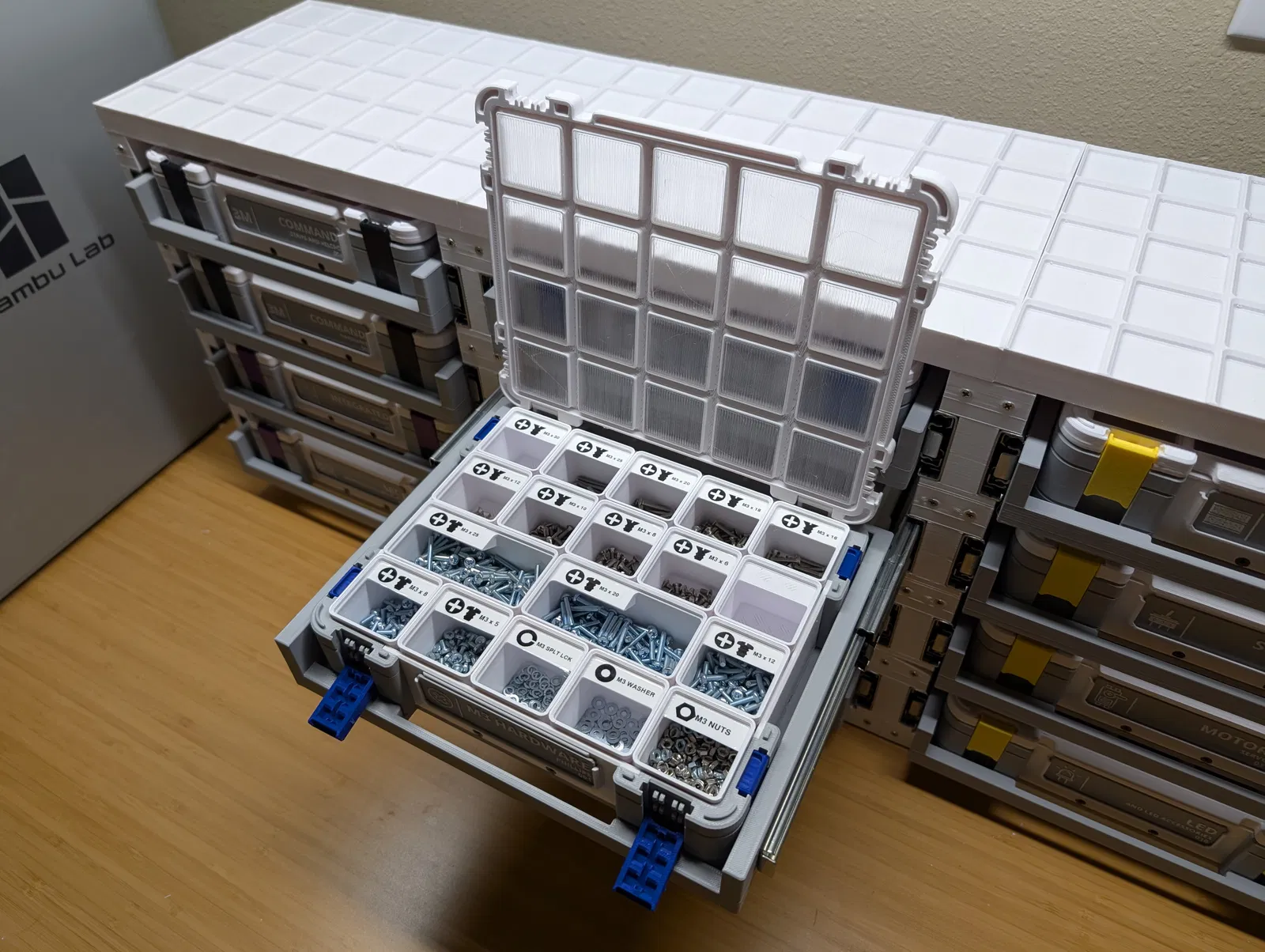

Độ dày đáy của lưới trên nắp đã được giảm, cho phép đáy được in bằng PETG trong suốt với độ rõ nét cao. Nhãn khay bên trong hộp dễ đọc, và bạn cũng có thể nhìn thấy rõ đồ bên trong các khay. Hộp Đồ Nghề (mỗi hộp): Yêu cầu: 0.4 và 0.8 khả năng in 4 ốc M3x30 Tùy chọn: 16 ốc M3x6 chìm Phần Cứng Ngăn Kéo (mỗi ngăn kéo): Miếng đệm chân cao su 1 Cặp Ray Trượt Ngăn Kéo Bi 8 inch Gắn Bên Hông Everbilt ($7.67 mỗi cái ở Mỹ tại thời điểm xuất bản) (€7.25 ở Pháp (chưa xác nhận tương thích, báo tui nha)) 8 ốc M3x6 chìm 4 ốc M3x12 hoặc tối đa M3x30 chìm Hướng Dẫn In Bước 1: Chuẩn bị tinh thần, và suy ngẫm xem có nên thực hiện dự án này không. Dự án này là hệ thống ngăn kéo lớn nhất có thể in hợp lý trên X1 Carbon. Nó tốn nhiều thời gian và nhiều filament. Bạn sẽ in với toàn bộ không gian xây dựng theo chiều dọc và chiều ngang trong ít nhất một tuần. Nó cũng nên in được trên các máy có thể tích xây dựng tương tự, cụ thể là Prusa MK 4S. Tui đã xác nhận là tất cả các bộ phận (suýt nữa) vừa khít trên bàn in trong Prusa slicer. Hộp Tất cả các bộ phận của hộp trừ nắp đều in tốt nhất bằng PETG với đầu phun .4. Có sẵn các bộ phận hỗ trợ tích hợp cho cơ chế chốt mà bạn cần gỡ bỏ sau khi in. Nắp cần được in bằng đầu phun .8 trên tấm PEI mịn để có độ trong tốt. QUAN TRỌNG: Đảm bảo bạn in các cửa sổ trong suốt bằng cài đặt in phù hợp để đạt độ trong. Các cài đặt này không cần thiết cho toàn bộ bản in, chỉ cần cho vài lớp đầu. Tui đã làm được bằng cách chỉ áp dụng các cài đặt này cho lớp trên và lớp dưới, giúp tui in nắp chỉ trong 3 giờ, thay vì 13 giờ. Có hai phiên bản đáy hộp. Một loại ghép bằng ốc, và một loại in liền. Tui THỰC SỰ KHUYÊN KHÔNG nên chọn loại ghép bằng ốc. Hộp ghép ốc là một tính năng của bản remix bản lề lật mà tui dựa trên. Mục đích ban đầu của tính năng này là để cố gắng làm hộp in được trên các máy nhỏ hơn, nhưng tui thích nó vì nó đẹp. Sau khi ráp 20 cái hộp này, tui có thể nói với bạn rằng thẩm mỹ không đáng với thêm 16 con ốc mỗi hộp và thời gian lắp ráp đâu. Mà tính tương thích có thể bị loại bỏ khi tui làm lại tay nắm. Nhãn Tui thiết kế nhãn của mình dưới dạng hình ảnh trong Canva, sau đó chuyển đổi nhãn thành STL bằng Hueforge. Các tùy chọn tạo nhãn thay thế sẽ được xem xét cho Bản phát hành trong tương lai. Tui đặc biệt quan tâm đến việc tìm hiểu khả năng tương thích với GFLabel. Link mẫu Canva File lưu Hueforge Ngăn kéo Cả ngăn kéo và tủ đều được in bằng PETG và đầu phun .4 mm. Dưới đây là hướng in và gợi ý hỗ trợ được đề xuất. Đáy và Nắp: Đáy và nắp nên được in theo chiều dọc với mặt sau hướng về bàn in. Chúng chỉ nên vừa khít theo đường chéo. Tùy thuộc vào thể tích xây dựng của máy in, bạn có thể in cả hai cùng lúc. Nắp chỉ cần hỗ trợ ở các khớp nối. Tui chỉ in hỗ trợ ở lỗ mộng thấp nhất trong ba lỗ, nhưng bạn có thể cần hỗ trợ tất cả chúng tùy thuộc vào tình huống của mình. Quan trọng là các lỗ mộng phải có kích thước chính xác để các khớp nối mộng vừa khít. Thành và Giữa: Thành in tốt nhất với các lỗ mộng úp xuống. Điều này giảm yêu cầu hỗ trợ tổng thể, và đảm bảo phần quan trọng nhất của bản in giữ được kích thước chính xác. Tui in hỗ trợ cho khe mà ray trượt ngăn kéo lắp vào, và không gì khác. Ngăn kéo: In với đáy úp xuống như bạn mong đợi. Không có gì đặc biệt ở đây. không cần hỗ trợ. Chỉnh sửa: Tui xin lỗi, tui nói không có gì đặc biệt hả? Cái ngăn kéo có chiều rộng chính xác bằng diện tích xây dựng tối đa của mk4. Thiết kế bộ phận này để vừa với mk4 là một thử thách lol. Xoay 90° rồi dịch chuyển 125mm là bạn sẽ có được nó. Tấm Lưng: In phẳng Hướng Dẫn Lắp Ráp Vặn tất cả lại với nhau. Các bộ phận chỉ lắp được theo một cách duy nhất, nên nếu bạn đã tới đây, tui tin vào khả năng của bạn để tự tìm ra cách làm. Chúc may mắn! CẦN LÀM / CÁC VẤN ĐỀ ĐÃ BIẾT THÊM GRIDFINITY Tui muốn tích hợp khả năng chỉ mục trên gridfinity vào đáy hộp, tương tự như bản remix của Serkaugh ở đây, tui cũng muốn hộp có thể chỉ mục trên gridfinity khi nắp được lật xuống dưới. Điều này sẽ cho phép xếp chồng hộp lên tủ ngăn kéo. Tui tin rằng đây là một tính năng cần thiết phải thực hiện trước khi dự án này được phát hành V1. Tay nắm có thể tốt hơn Tay nắm tích hợp ở hai bên nắp hoạt động rất tốt khi nắp được đóng chặt, nhưng chúng không hoạt động nếu nắp không được đóng, và việc lấy hộp ra khi nắp được lật xuống dưới không được mượt mà chút nào. Nắp ngăn kéo không tự mở Nắp mở bình thường, nhưng nắp ngăn kéo thấp hơn không tự giữ mở, làm cho việc lấy khay ra khỏi hộp đôi khi phải dùng hai tay. Điều này chỉ có thể khắc phục bằng cách thay thế ray trượt bằng loại có hành trình dài hơn, hoặc giảm độ nhô ra của tay nắm ngăn kéo. Tấm lưng còn tệ Tấm lưng của ngăn kéo làm tốt nhiệm vụ ngăn ngừa rung lắc ngang, nhưng nó không lắp ốc đẹp. Thiết kế này cần được làm lại. Câu hỏi thường gặp Tưởng tượng Sẽ nhanh và rẻ hơn nhiều nếu đóng tủ bằng ván ép phải không? Có. Dự án này có tham số không? Không, tui còn gà mờ CAD lắm, có lẽ khi nào lớn mạnh hơn. Dự án này có hoạt động với các kích thước hộp khác không? Không, tui còn gà mờ CAD lắm, có lẽ khi nào lớn mạnh hơn. Tui có thể in cái này bằng PLA không? Không * Tại sao không? Đại loại là giòn, đại loại là đặc tính vật liệu
