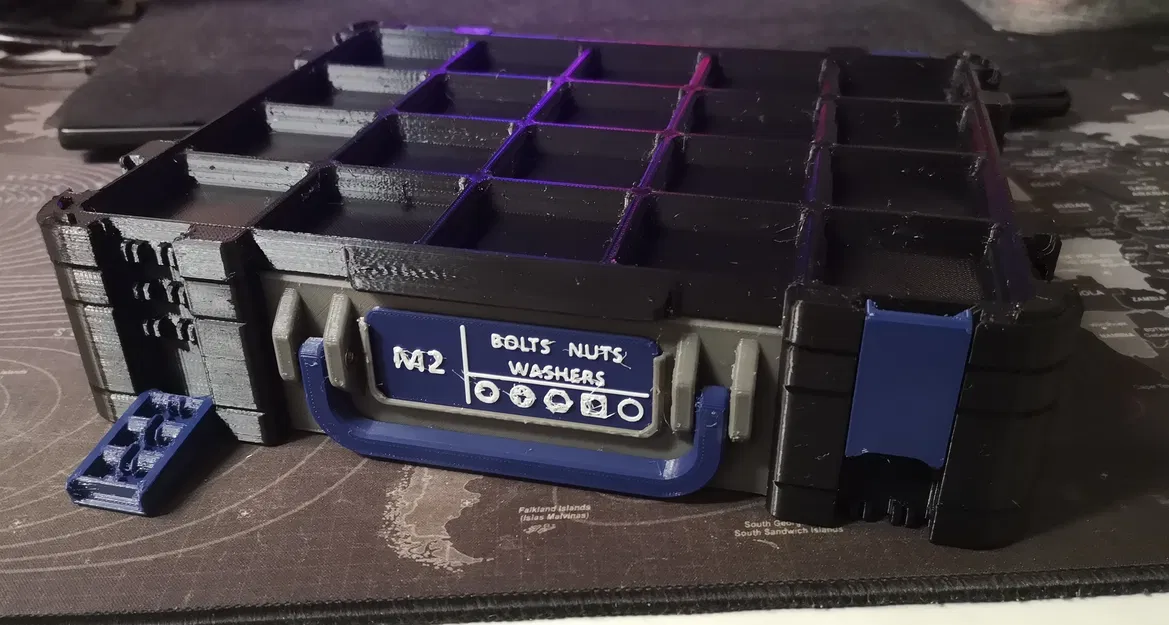

Hộp lưu trữ Gridfinity có bản lề FlipOver (lật nắp lại để tiết kiệm không gian)

Bản sửa đổi của hộp lưu trữ Gridfinity tuyệt vời của Pred này có thiết kế bản lề hoàn toàn khác. Hộp vẫn tương thích với thiết kế gốc của Pred, ngoài cơ chế bản lề.

Ưu điểm của thiết kế mới:

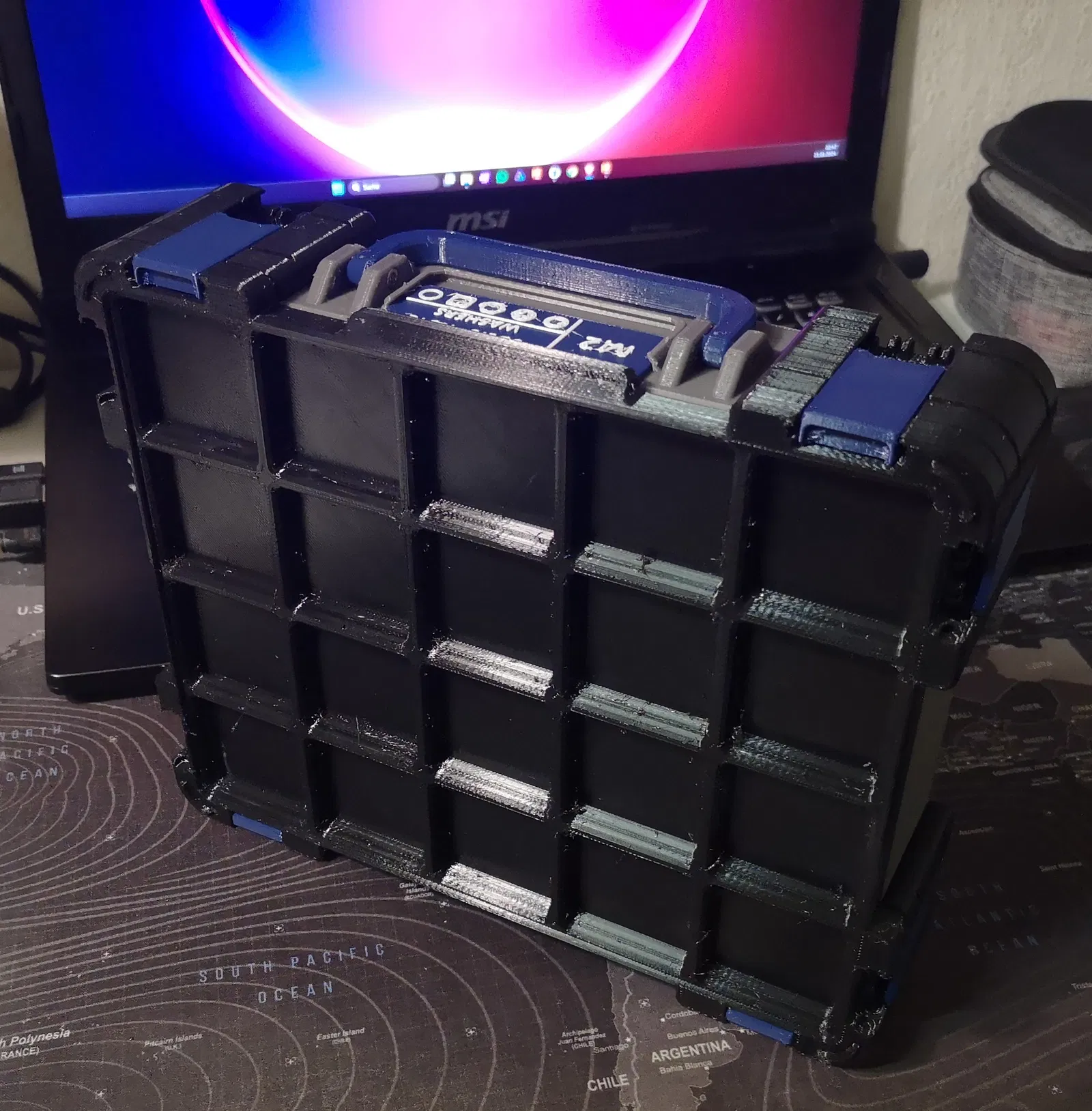

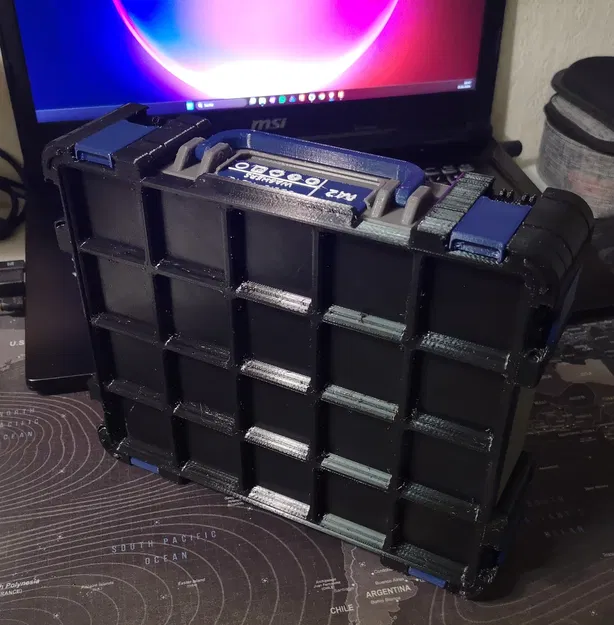

• giờ bạn có thể đặt Hộp lưu trữ ở mặt sau

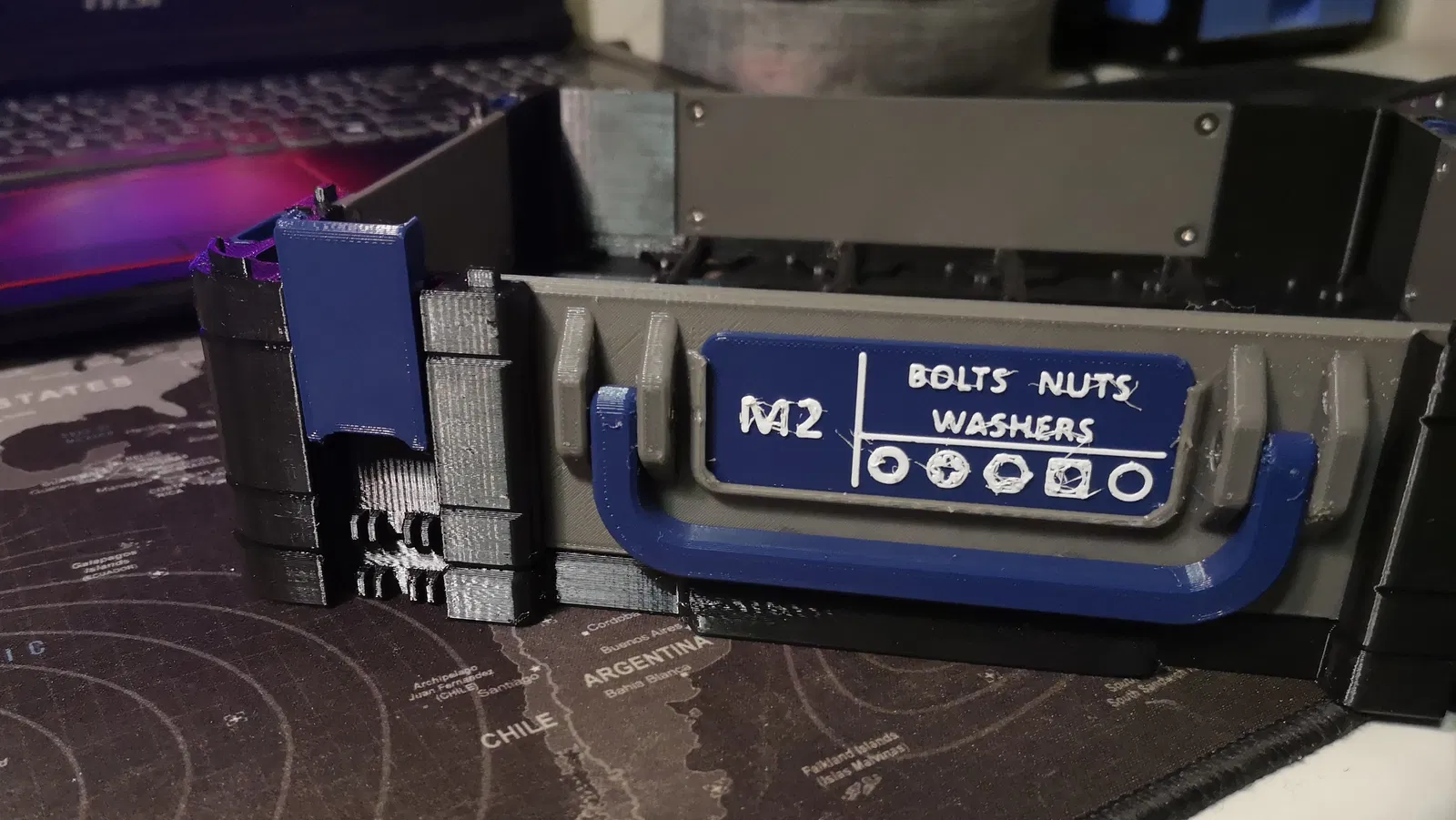

• bạn có thể lật toàn bộ nắp xuống dưới đáy để tiết kiệm nhiều không gian khi làm việc trên bàn hoặc bất cứ đâu bạn cần.
• bản lề chắc chắn hơn
• dễ in hơn

Bạn sẽ cần 4 con ốc M3x30mm cho bản lề.

Cập nhật 20.01.2025

• Nắp hơi khó đóng, vì vậy đã thêm phần vát cho các bộ phận phía sau bên trái và bên phải. Điều này sẽ giải quyết vấn đề. các bộ phận đã thay đổi: Corner_BR_6U, Corner_BL_6U, các tệp _f3d và _step đã được cập nhật

Cập nhật 21.01.2024

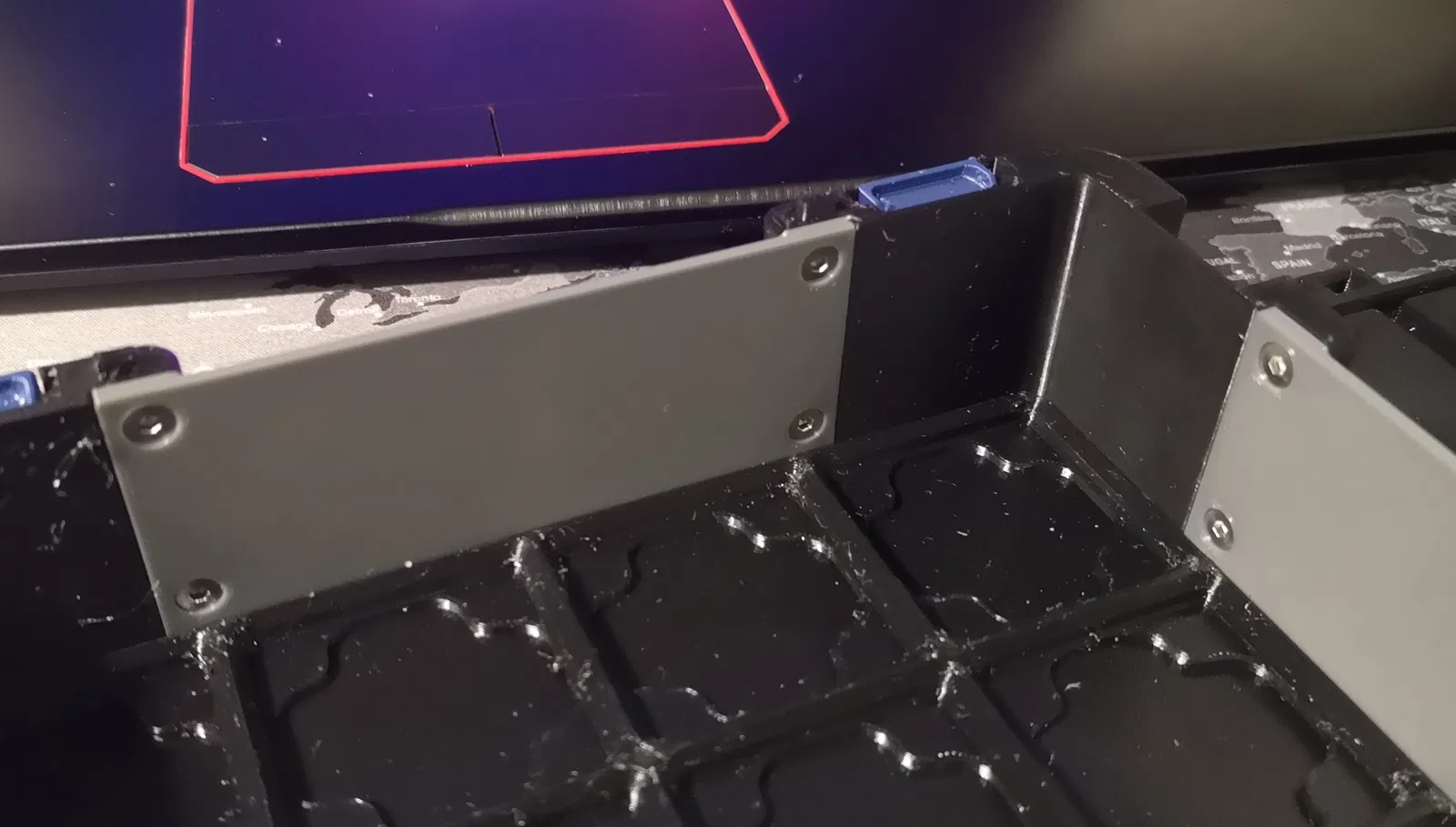

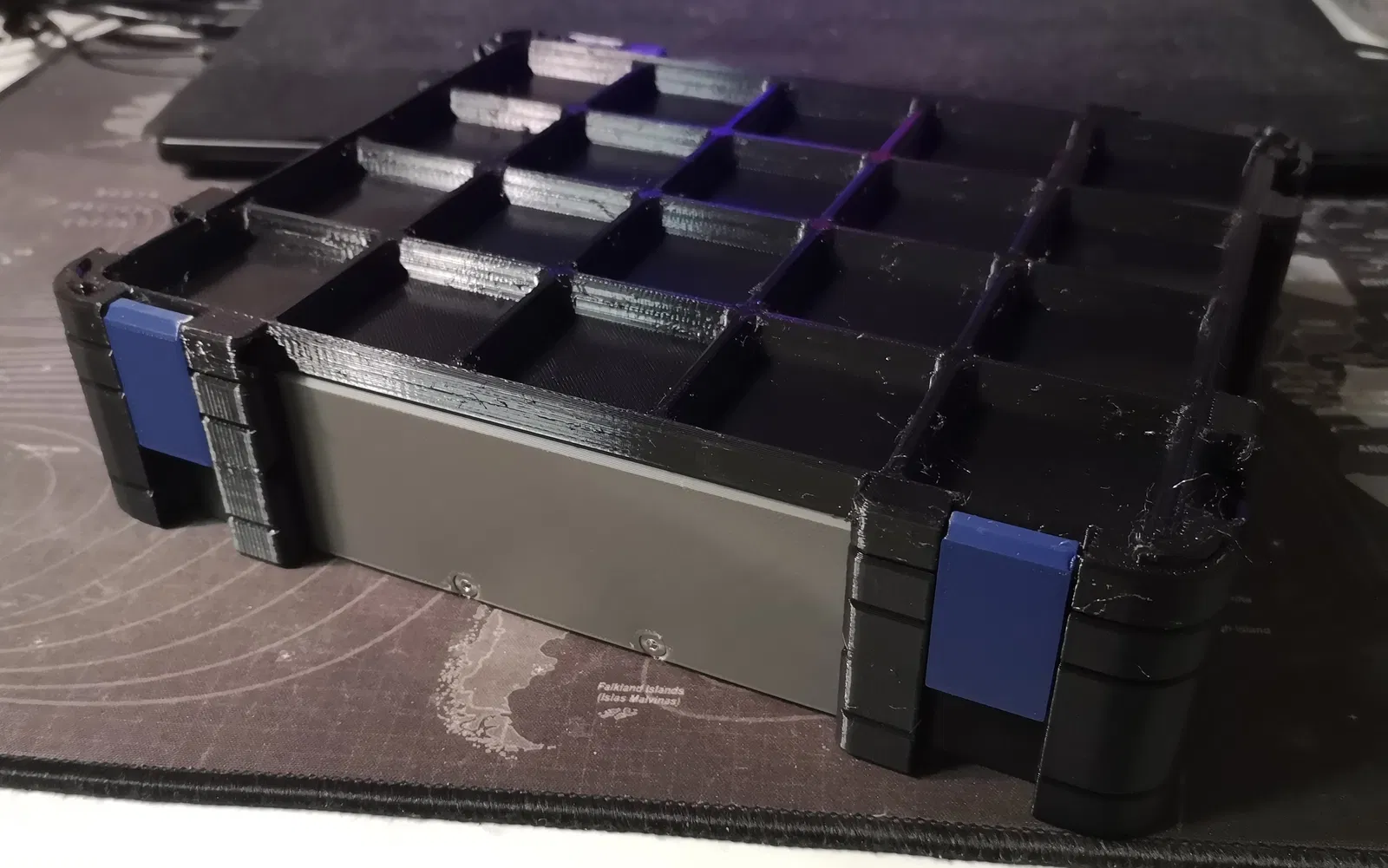

• các bức tường module có thể được in riêng và sau đó bắt vít với nhau
  • 16 vít chìm M3x6mm cho các bức tường (<8U cao + 8 vít)
  • M3x6-20mm cho đế

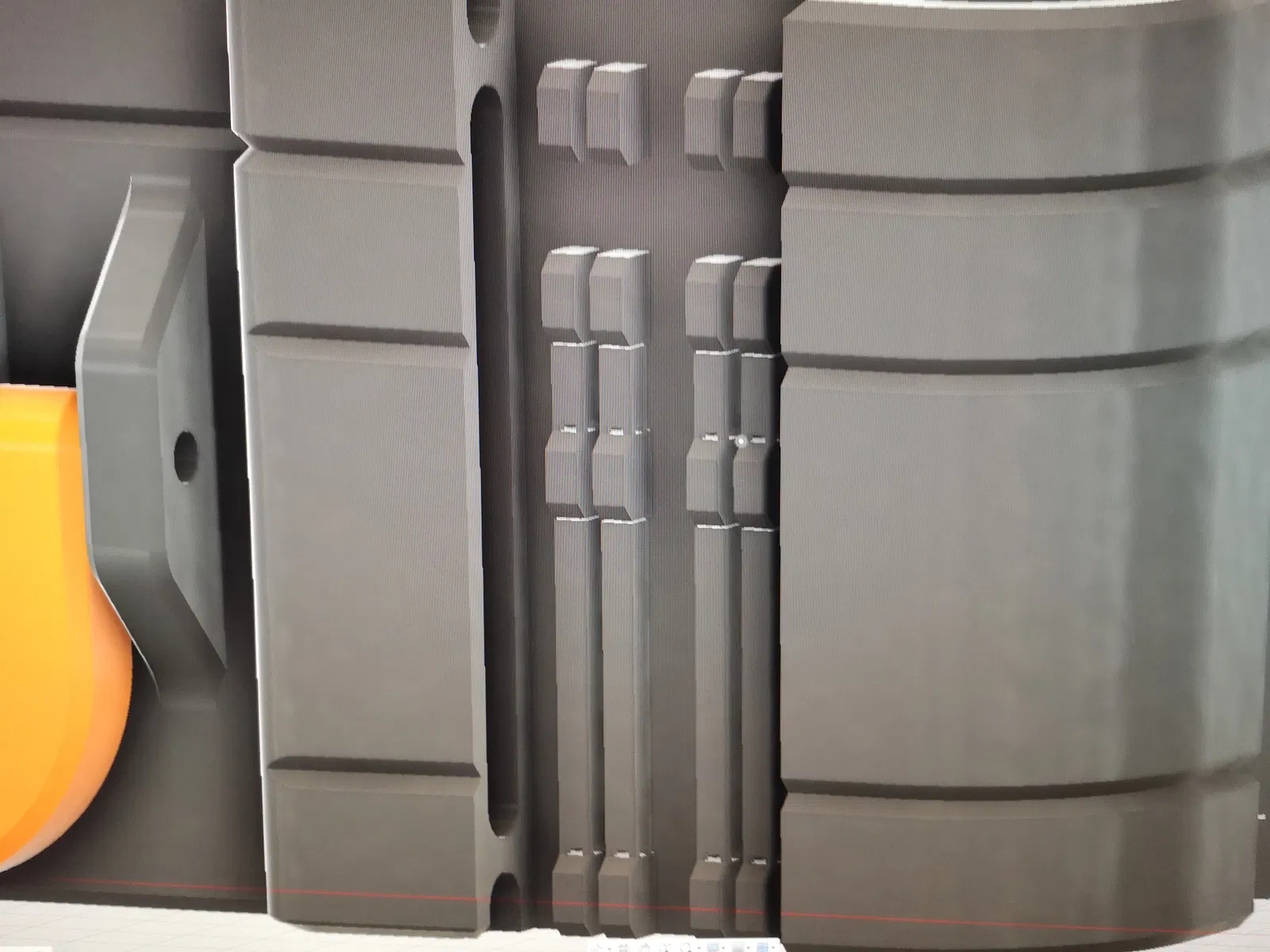

• hỗ trợ in cho các tab khóa, được mô hình hóa trực tiếp trong Fusion360 và dễ dàng loại bỏ

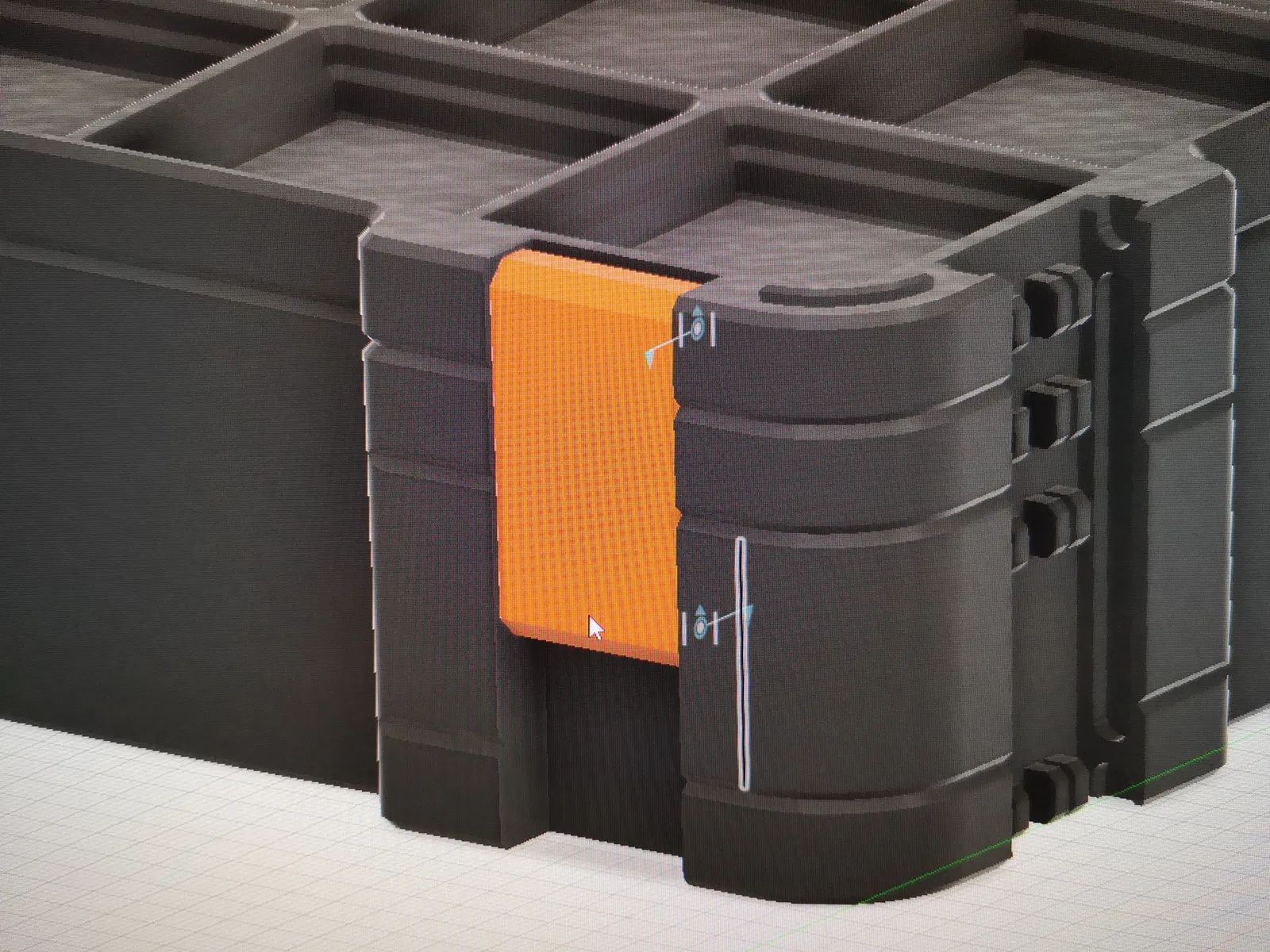

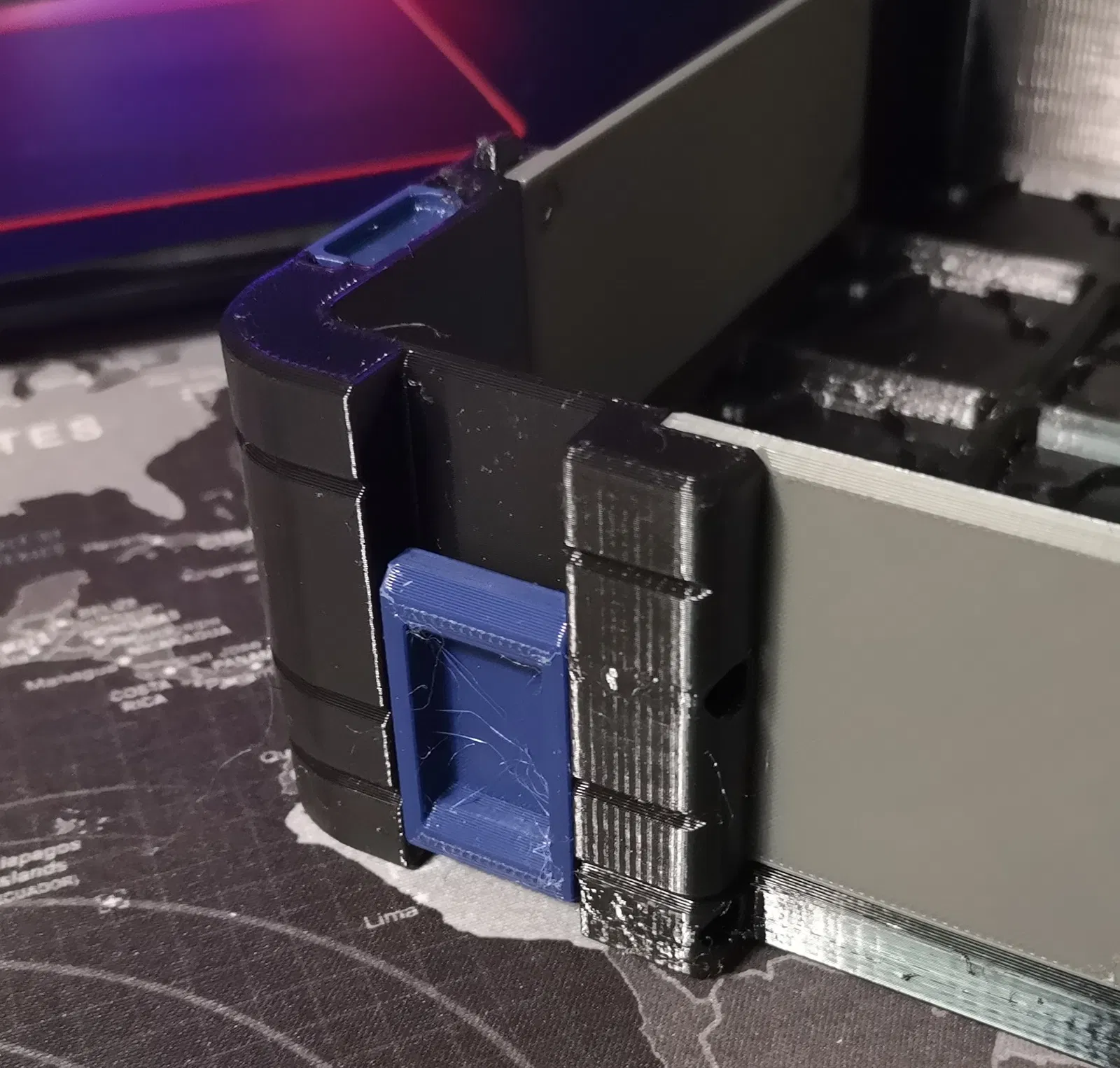

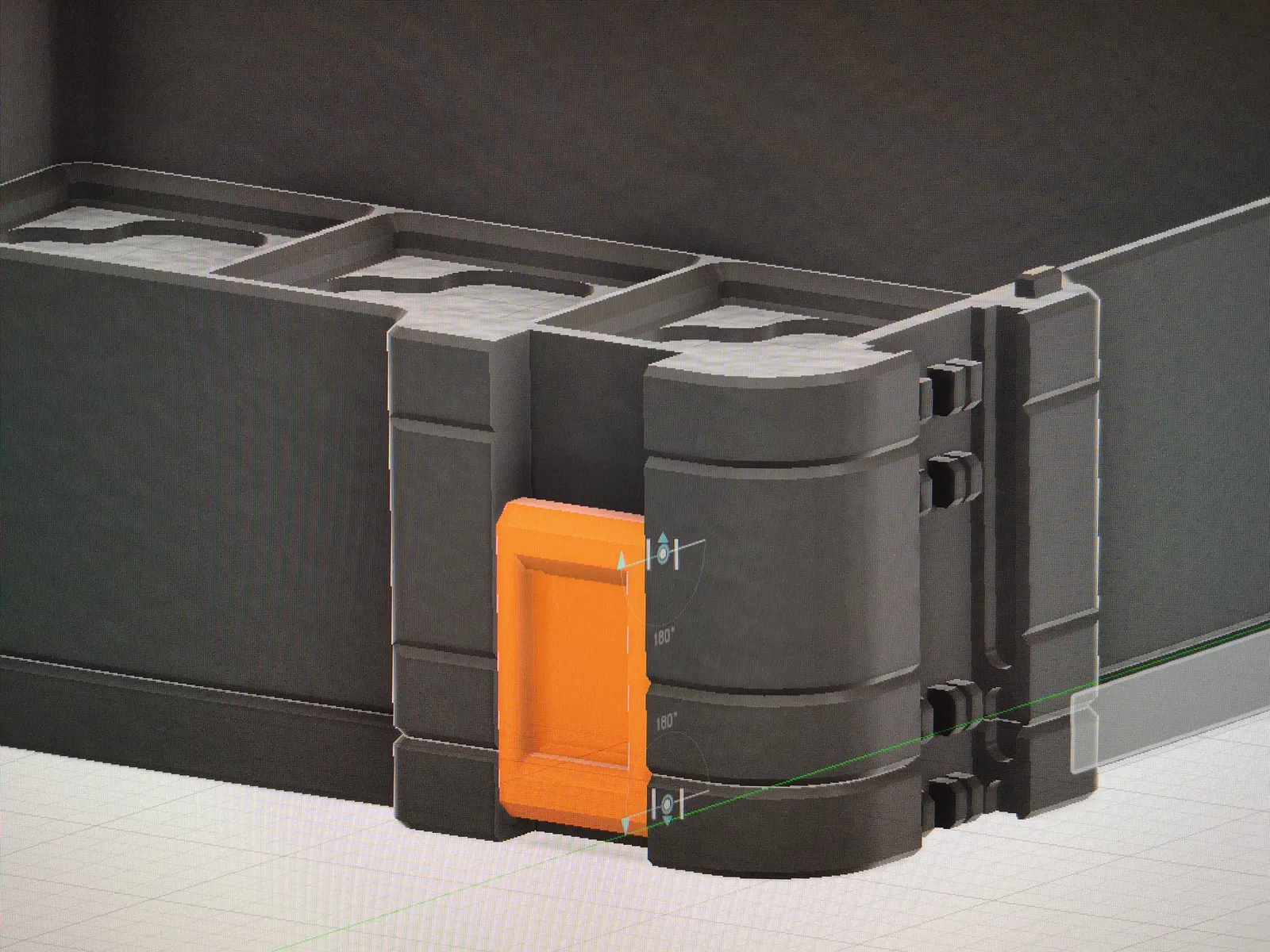

• thiết kế khóa khớp với thiết kế của flimay2k
• những thay đổi nhỏ trong thiết kế để làm cho các bức tường module và các cạnh có thể in phẳng
• quyết định loại bỏ phiên bản 4 khóa để tương thích tốt hơn với thiết kế gốc

Nếu bạn không thích thiết kế module, nhưng vẫn muốn hưởng lợi từ FlipOverHinge, chỉ cần quay lại dòng thời gian Fusion360 và xuất hộp chưa cắt.

Mục tiêu của việc làm cho hộp module là để có thể in một hộp lớn hơn trên máy in nhỏ hơn trong tương lai. Nếu bạn có ý tưởng về cách chia đĩa đáy và đặc biệt là nắp trên, thì xin vui lòng cho tôi biết.

!!! QUAN TRỌNG !!! Nếu bạn đã tải xuống 6 tệp khóa trước ngày 17 tháng 1 năm 2024, hãy tải lại chúng, vì đã có một số lỗi nhỏ!

Tôi quyết định giữ thiết kế với 6 khóa để tương thích tốt hơn với thiết kế gốc của Pred. Nhưng bạn có thể tự xóa các khóa bổ sung trong Fusion 360 nếu muốn. Tệp cũ với thiết kế 4 khóa vẫn có thể được tìm thấy trong thư mục version1.
