Đồng hồ Kỹ thuật số Cơ khí (24 giờ)

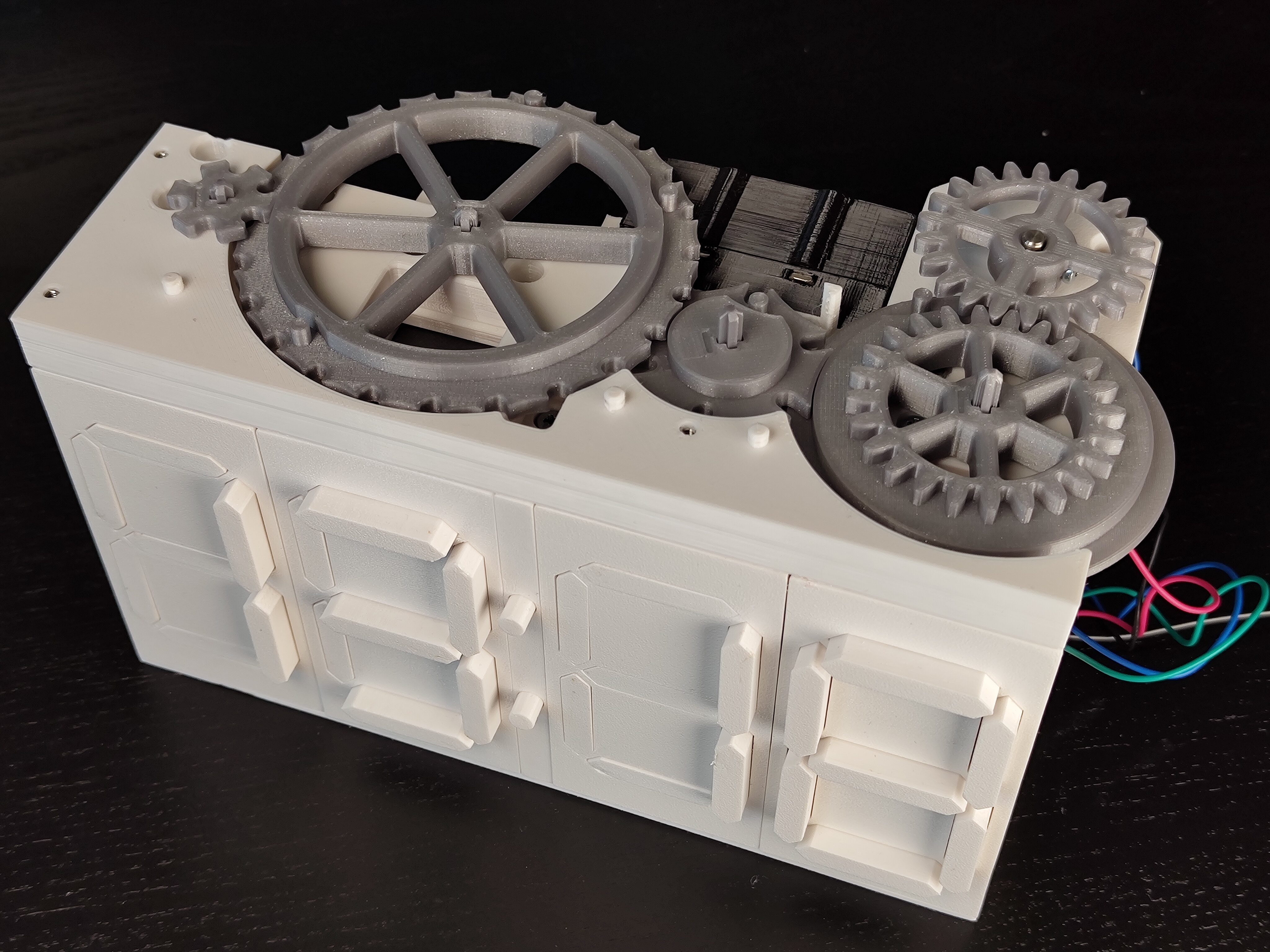

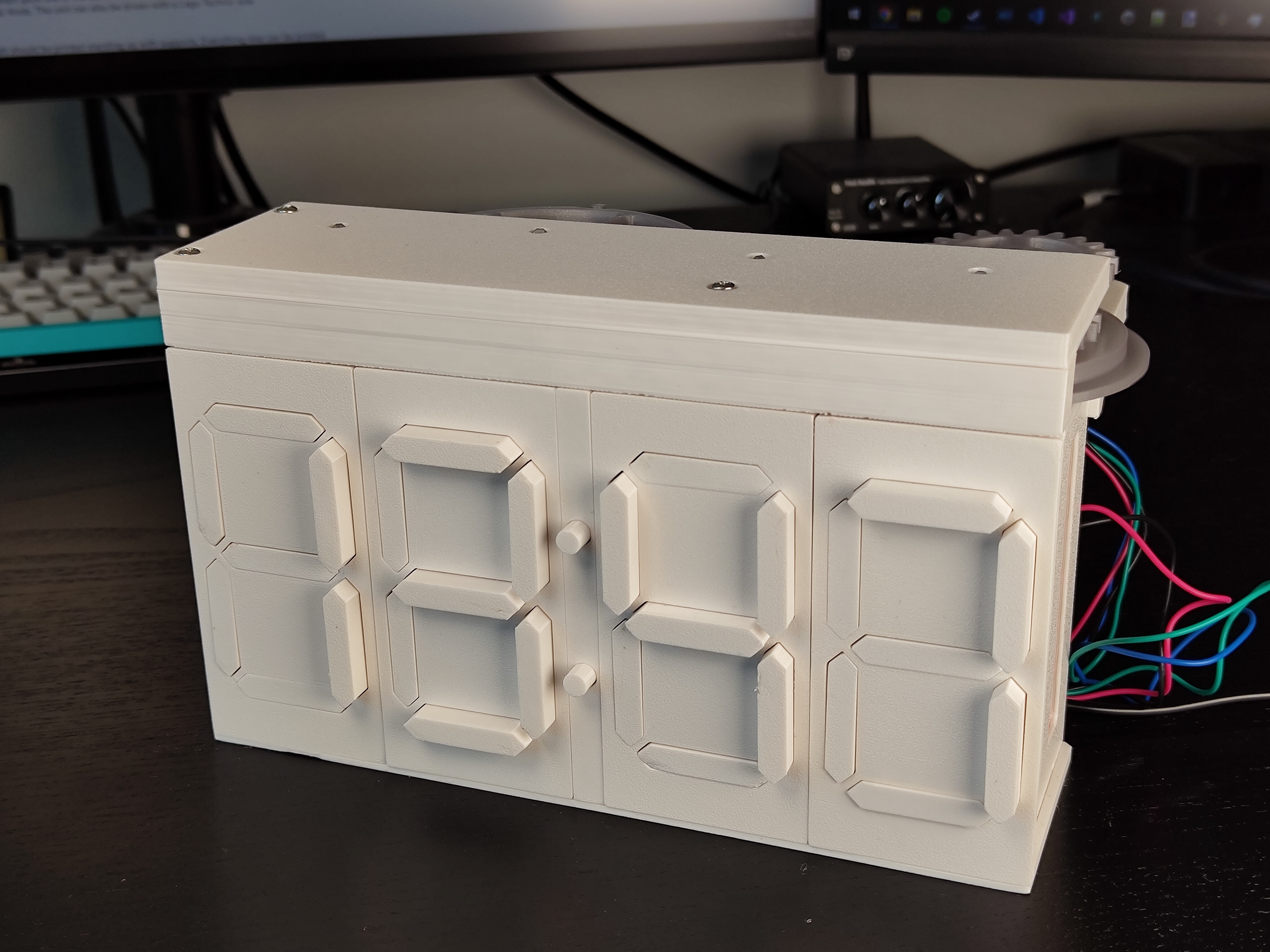

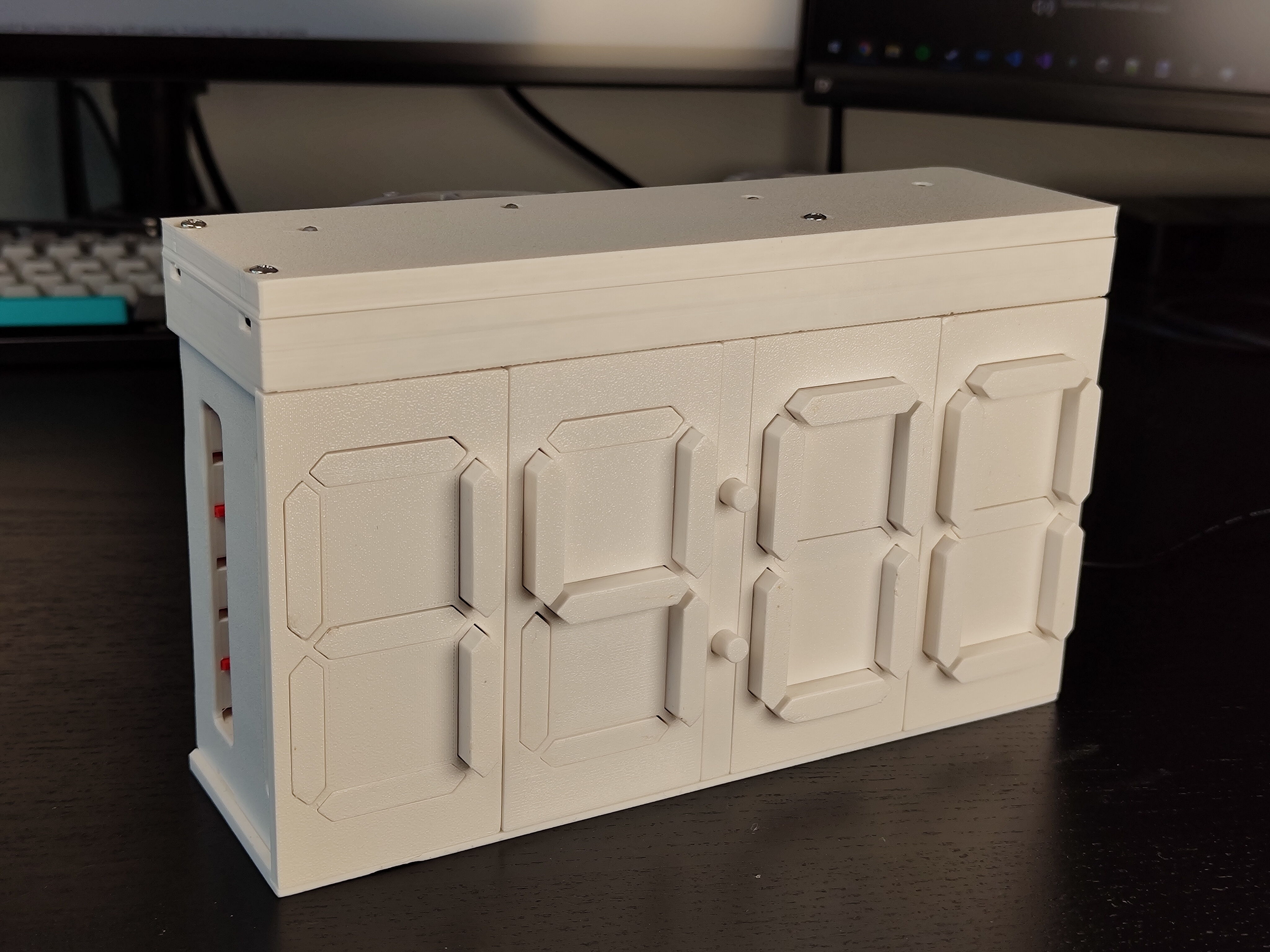

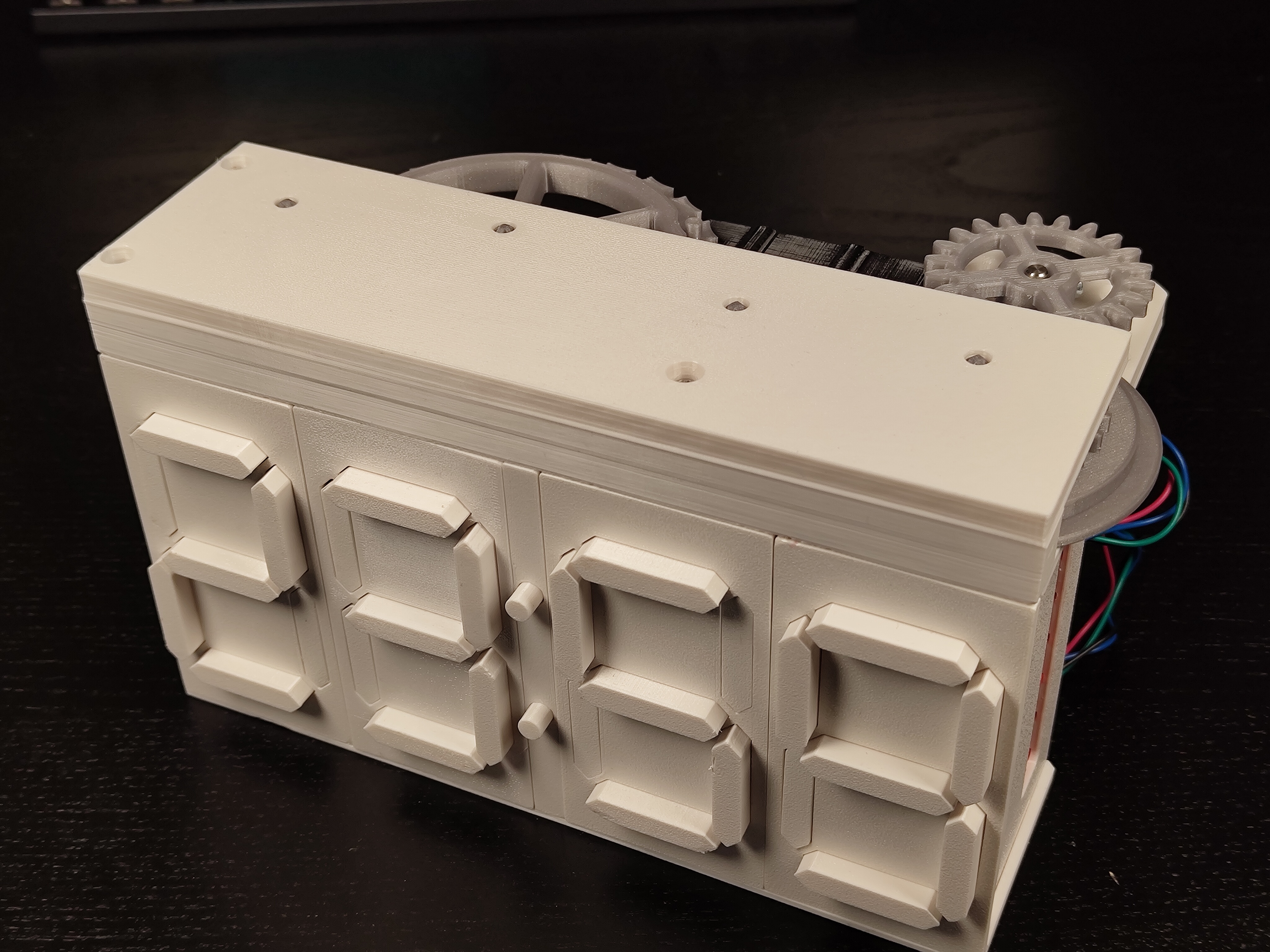

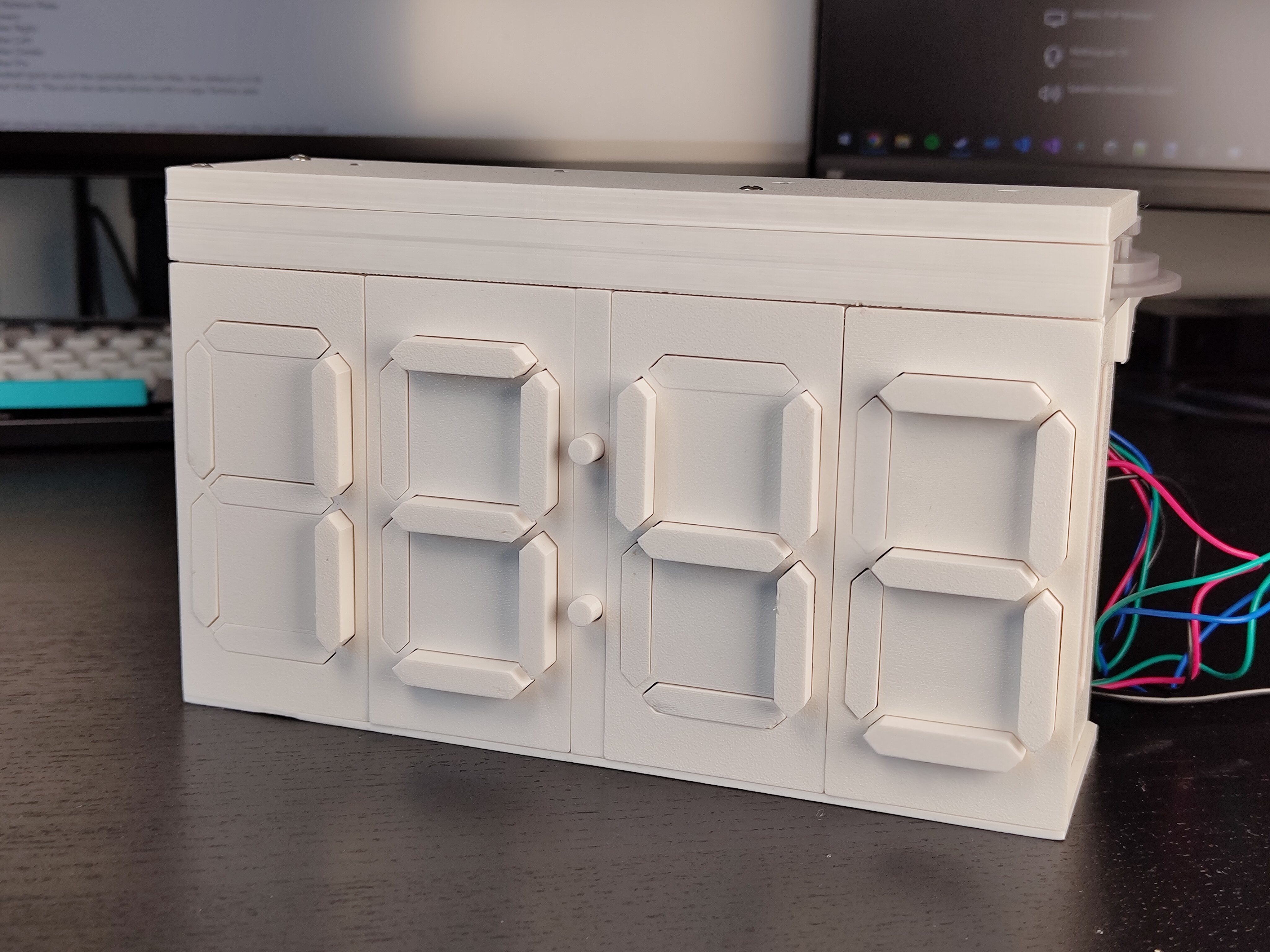

Đây là một chiếc đồng hồ kỹ thuật số cơ khí 24 giờ. Nó được điều khiển bằng một động cơ duy nhất (hoặc bằng tay) và sử dụng các bánh răng Geneva và trục cam để hiển thị các mẫu chính xác trên bốn màn hình bảy đoạn cơ khí.

Linh kiện không in

• 46x Đai ốc vuông M3
• 50x Vít M3x6 (hoặc dài hơn)
• Keo dán nhựa
• Thiết bị điện tử (xem bên dưới)

Các số

Ngoài các file trong mô hình này, bạn cần in bốn màn hình bảy đoạn cơ khí. Từ trái sang phải, các số là:

• với trục cam cam_0-2_CW.stl
• với trục cam cam_0-23_CCW.stl
• với trục cam cam_0-5_CW.stl
• với trục cam cam_0-9_CCW.stl

Động cơ hóa và điện tử

Cài đặt thiết bị điện tử cho động cơ hóa sẽ phụ thuộc vào các bộ phận cụ thể bạn muốn sử dụng. Tôi cung cấp một số thông tin về thiết lập của tôi để tham khảo nhưng đây không phải là một hướng dẫn toàn diện. Bộ phận gắn động cơ phù hợp với động cơ bước Nema 17 và hộp điện tử phù hợp với một bo mạch cắm 400 điểm. Đây là những bộ phận tôi đã sử dụng:

• Seeduino XIAO

• Động cơ bước lưỡng cực Nema 17 1A 13Ncm 42 x 20mm

• Trình điều khiển động cơ bước TMC2209

• Nguồn điện 12V 2A với phích cắm DC 5.5 x 2.5mm

• Bộ điều chỉnh điện áp LF50CV để cấp nguồn cho Arduino

• Nút bấm và điện trở kéo xuống

Lắp ráp

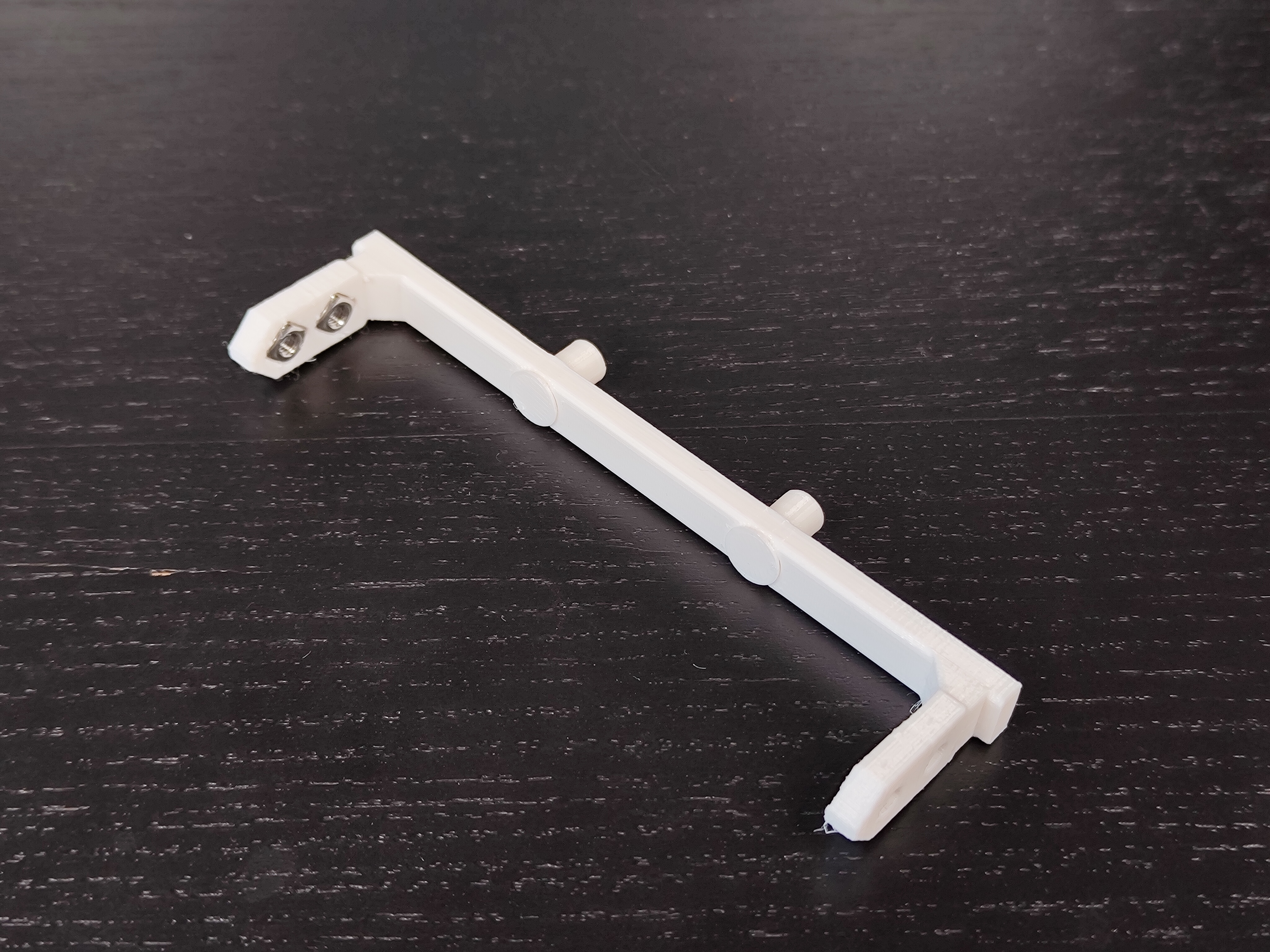

1. Dán hai chấm vào bộ phận phân cách bằng keo. Chèn bốn đai ốc vuông và dán chúng vào vị trí.
2. Chèn 3 đai ốc vuông vào hộp số.

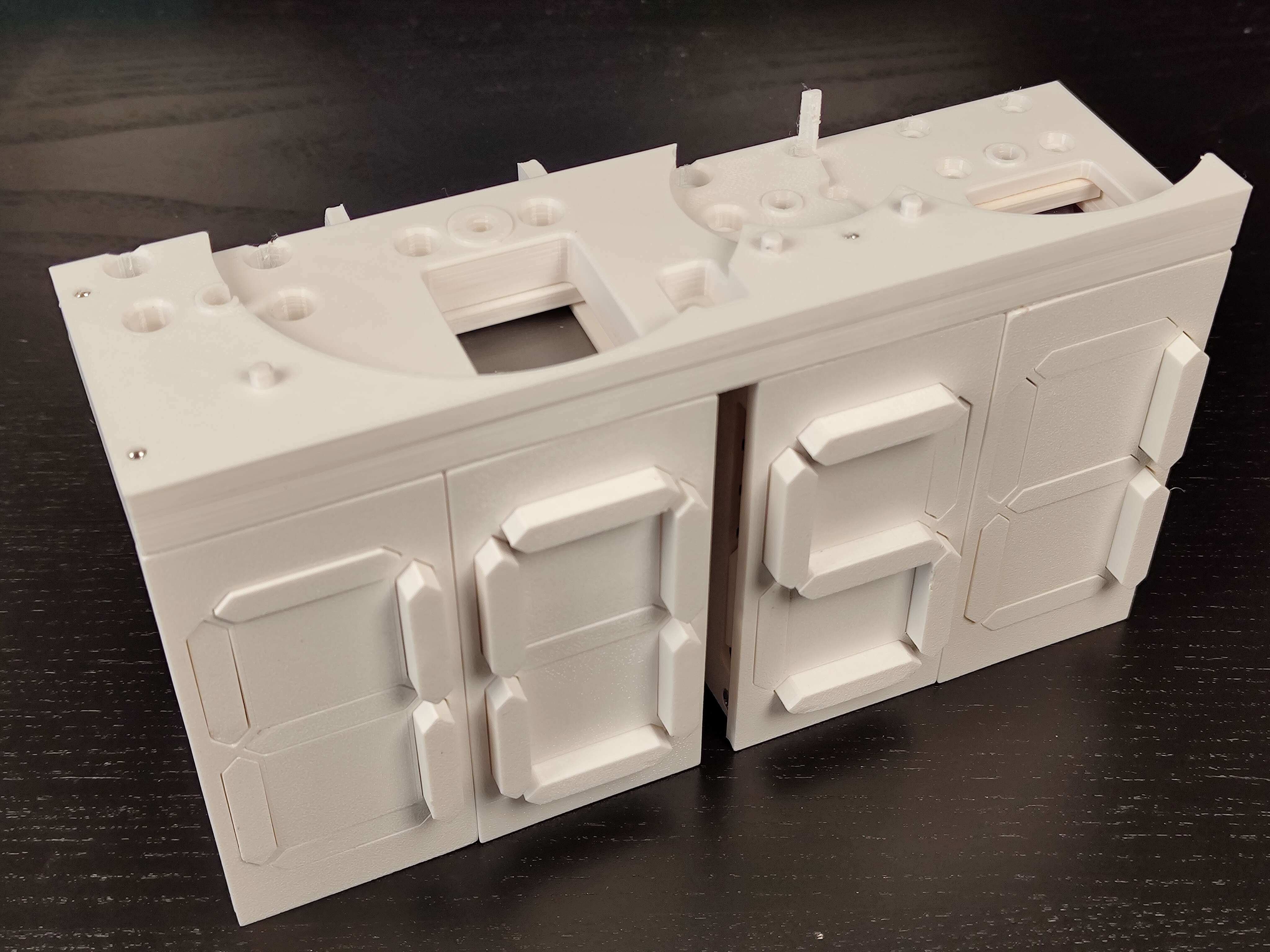

3. Đặt bốn số cạnh nhau.

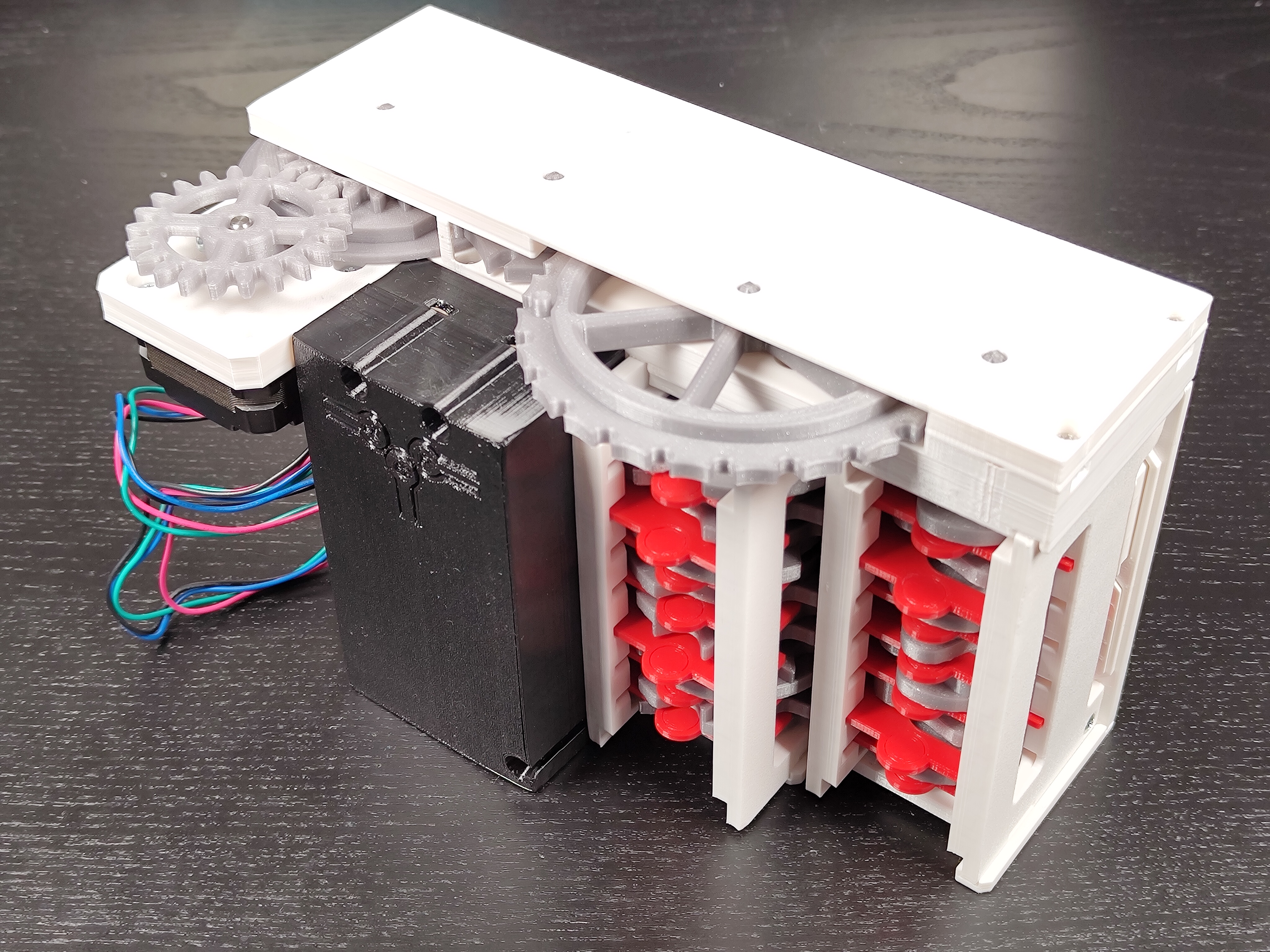

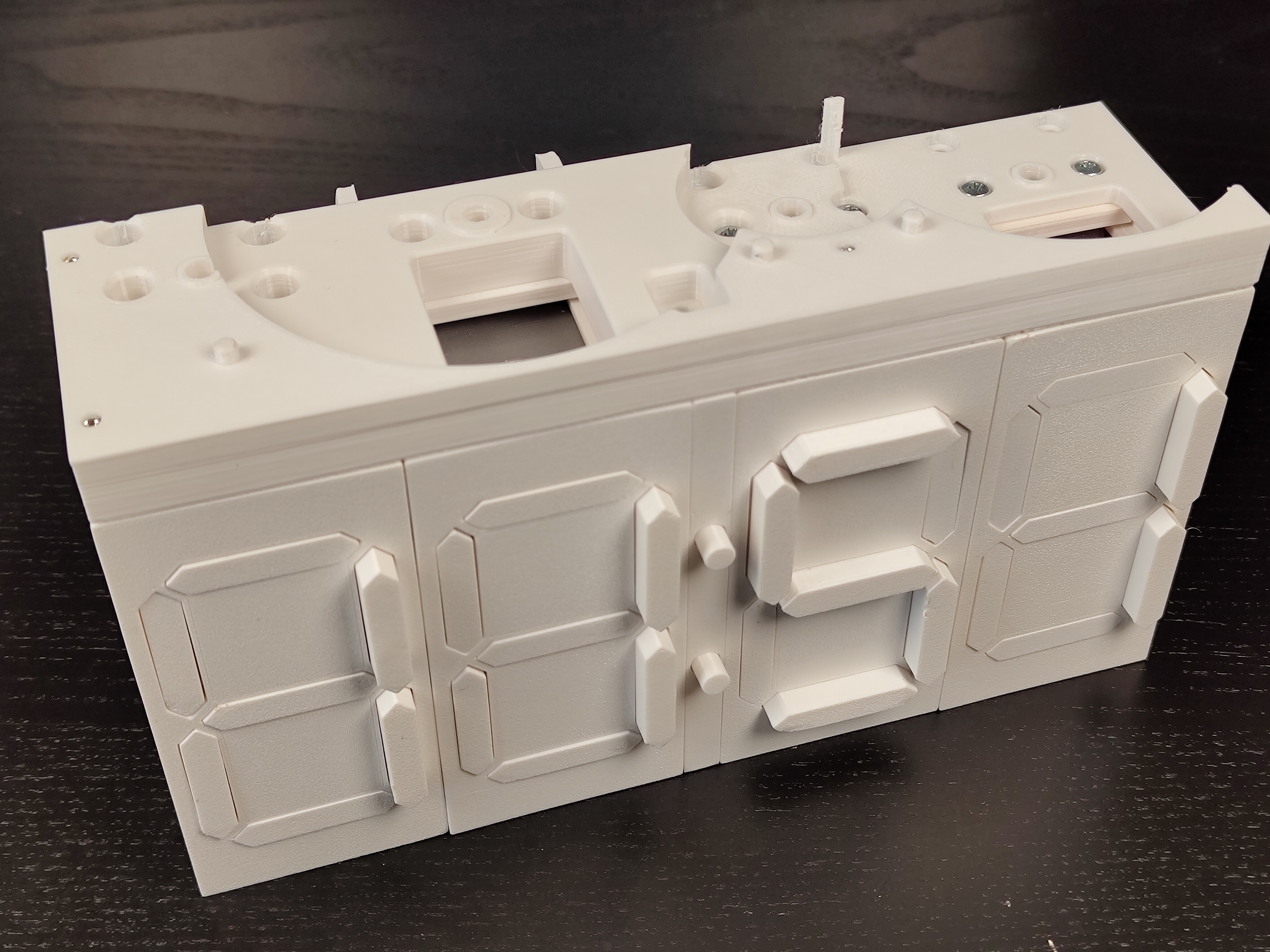

4. Đặt hộp số lên trên các số và chèn 8 vít.
5. Đặt bộ phận phân cách giữa các số và gắn nó bằng 2 vít.
6. Lật ngược bộ phận lắp ráp và gắn nắp dưới bằng 10 vít.

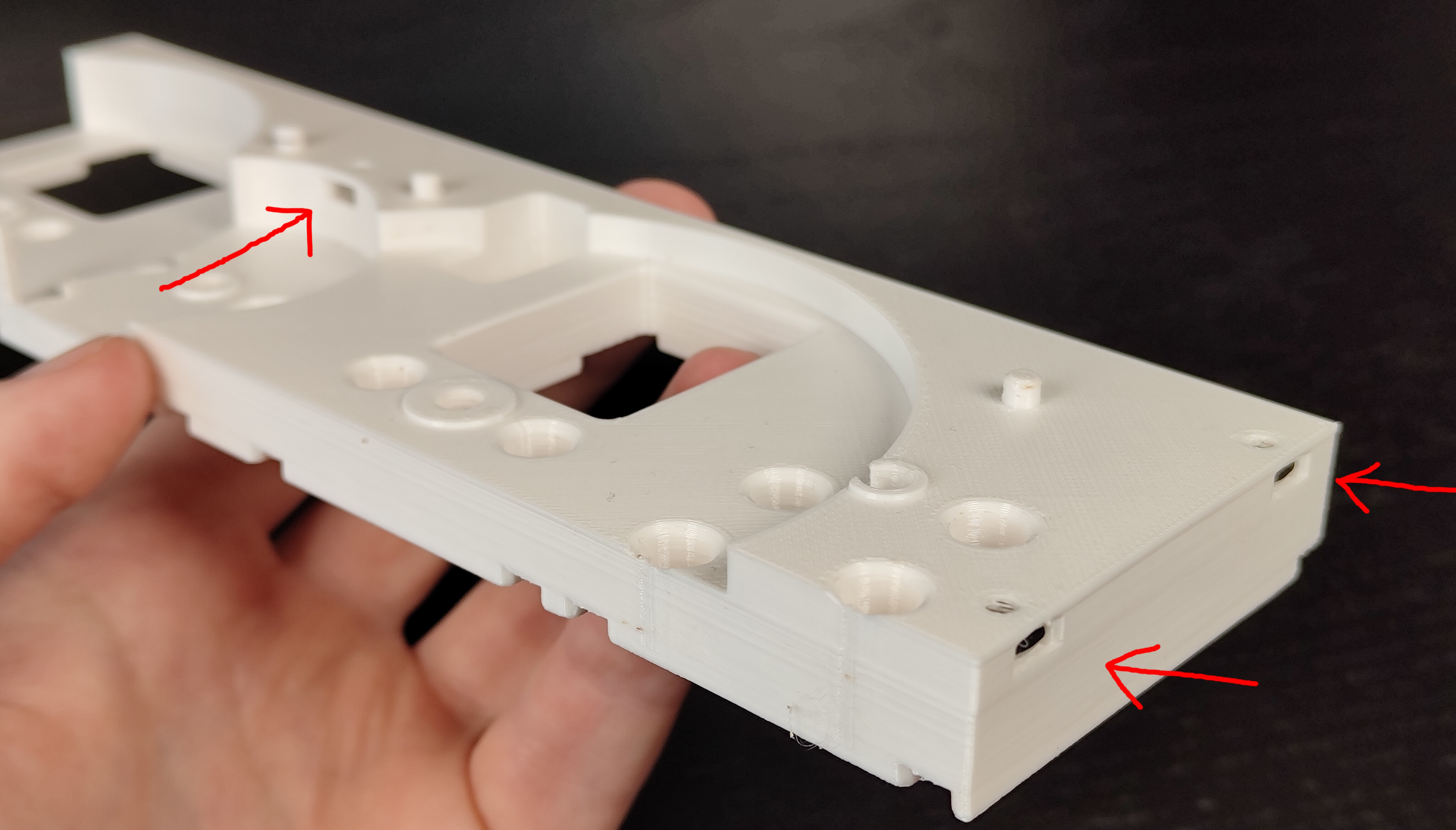

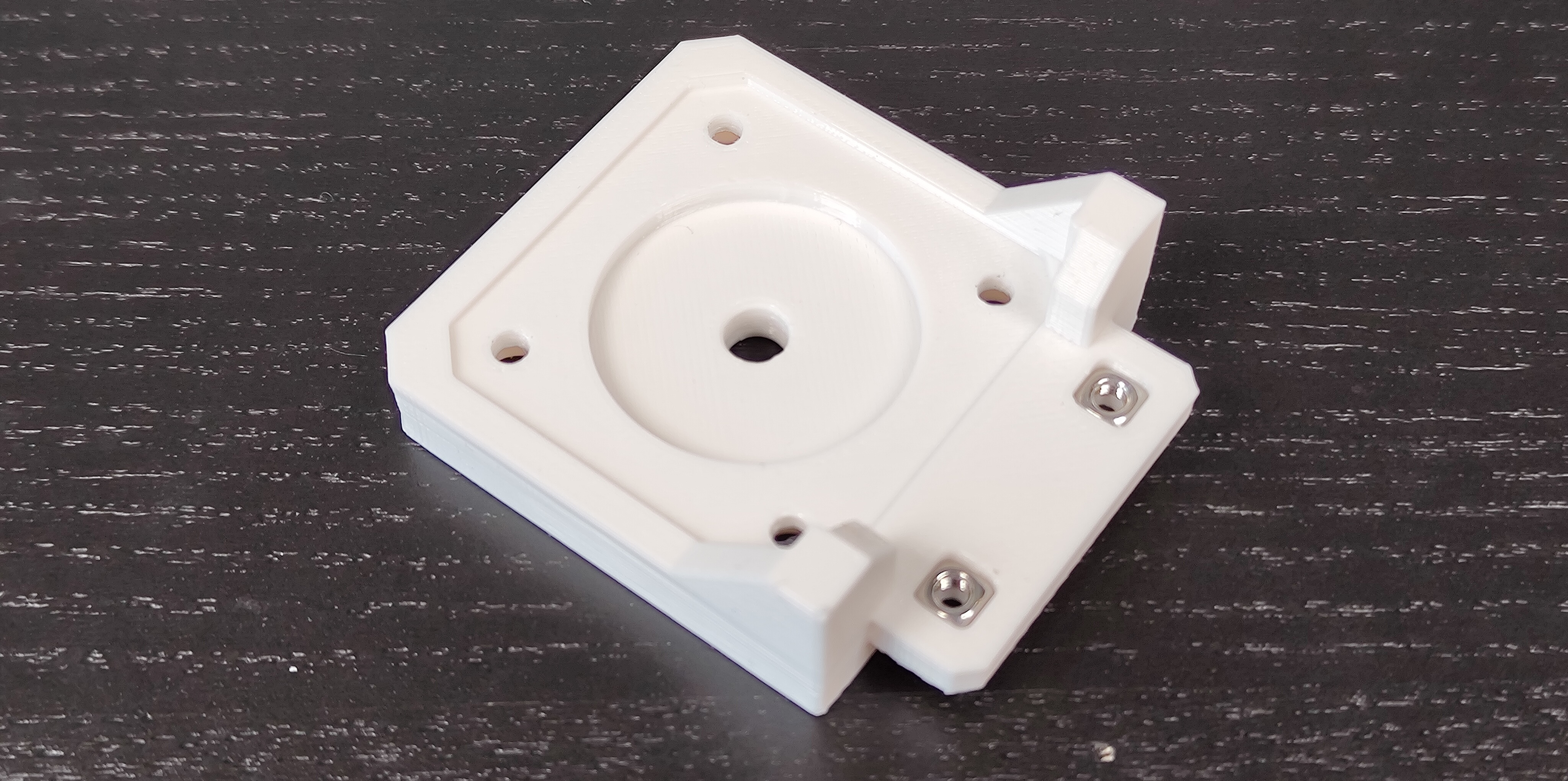

7. Chèn 2 đai ốc vuông vào bộ phận gắn động cơ.

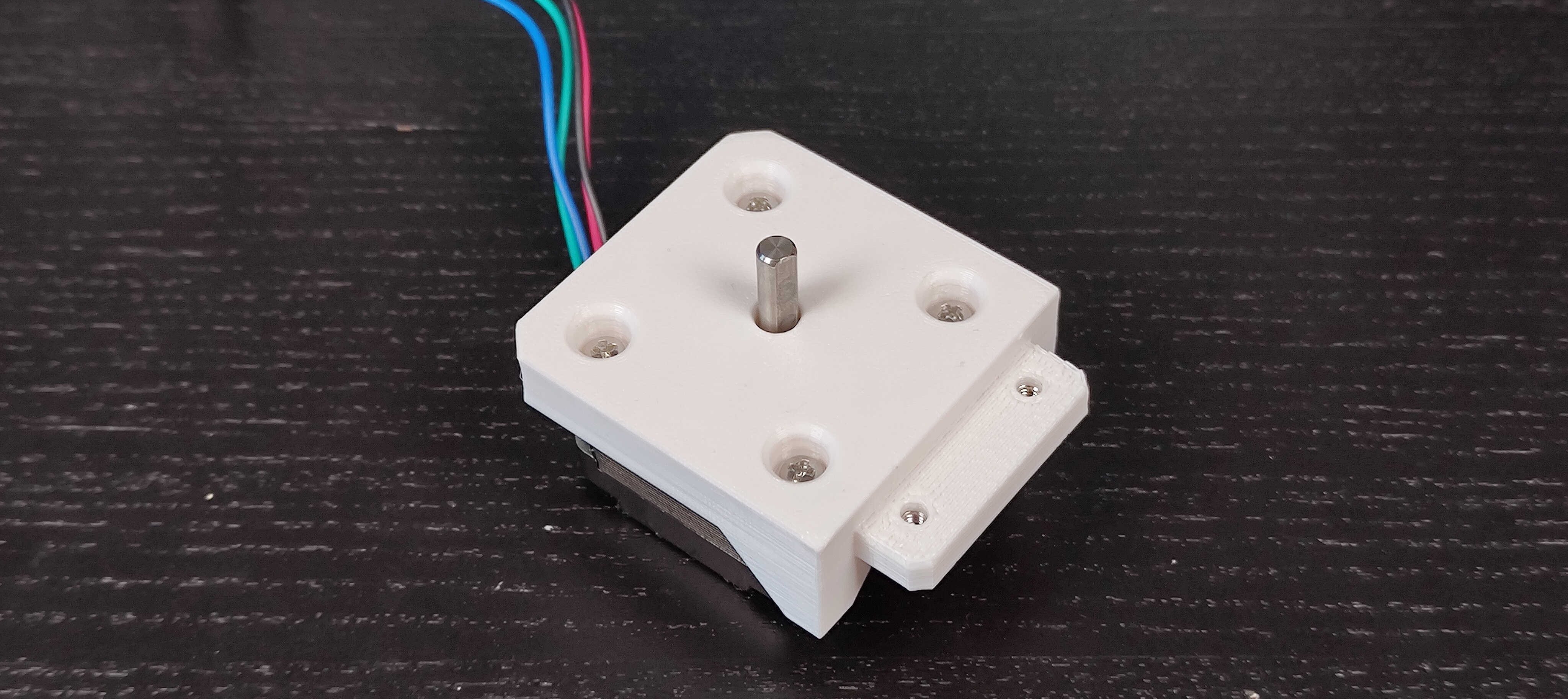

8. Gắn động cơ vào bộ phận gắn động cơ bằng 4 vít.

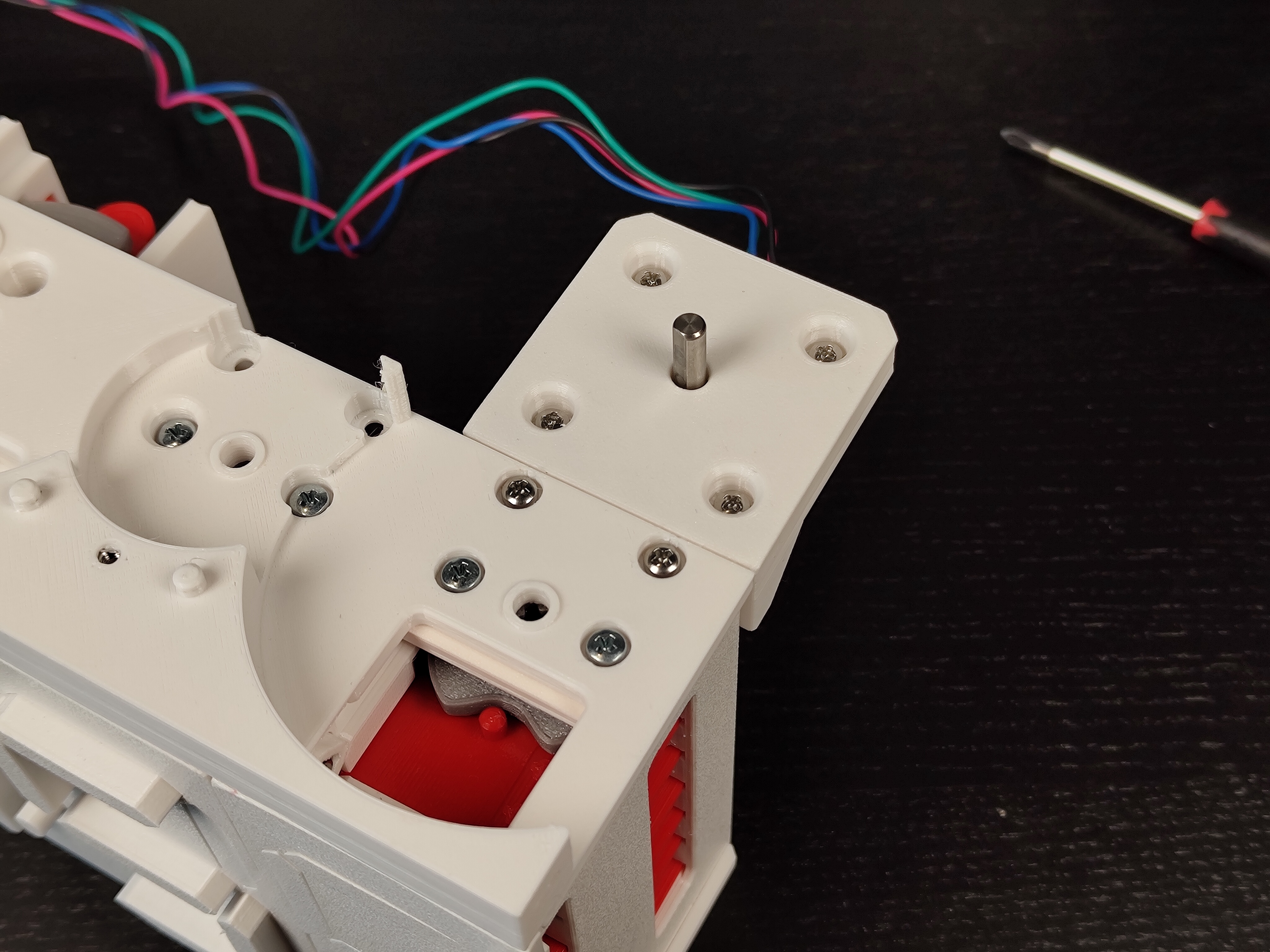

9. Gắn bộ phận gắn động cơ vào hộp số bằng 2 vít.

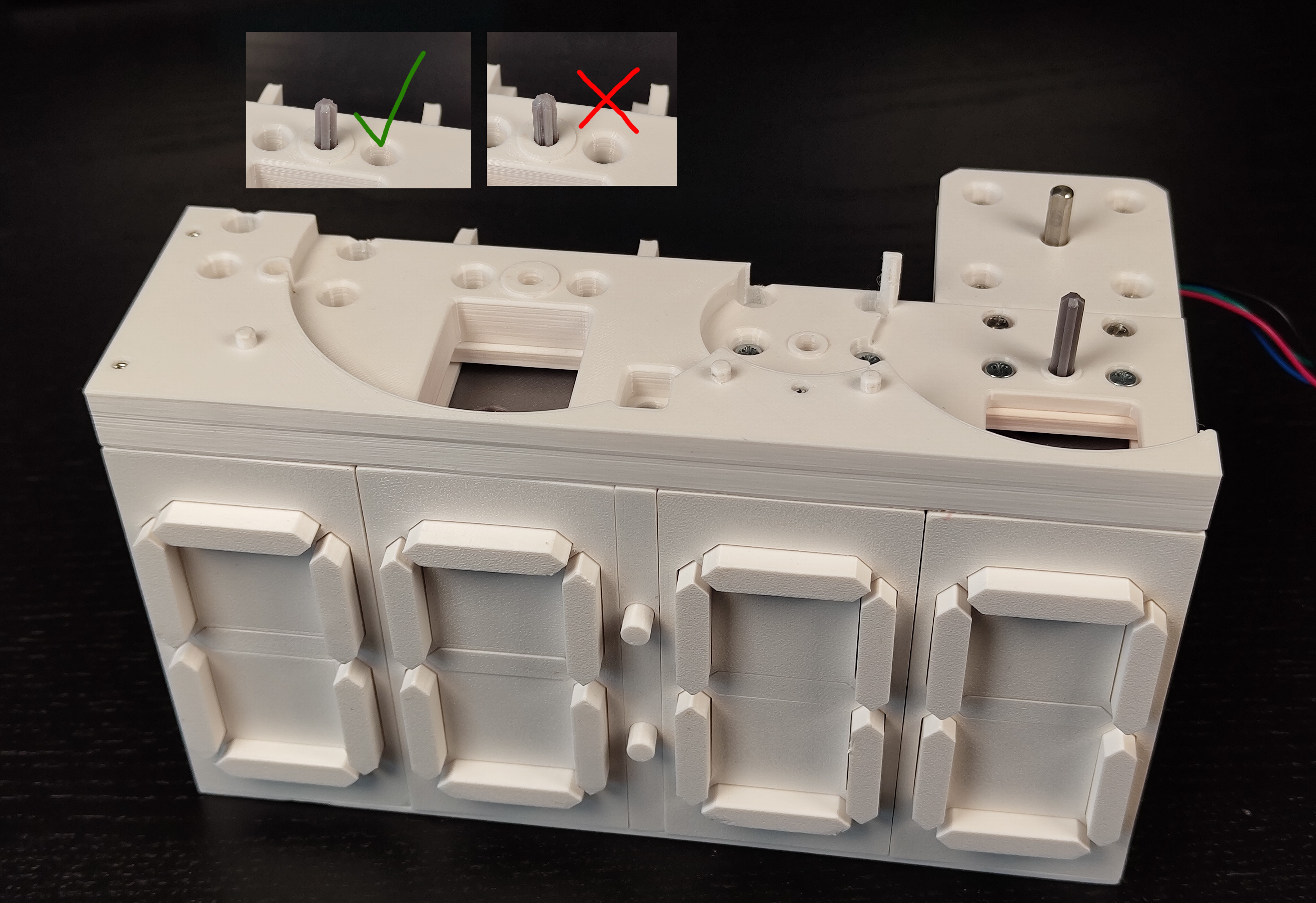

10. Sử dụng một trục quay để xoay cả bốn số về 0. Màn hình thứ hai có 3 số 0 khác nhau, bạn cần số 0 xuất hiện sau số 3.

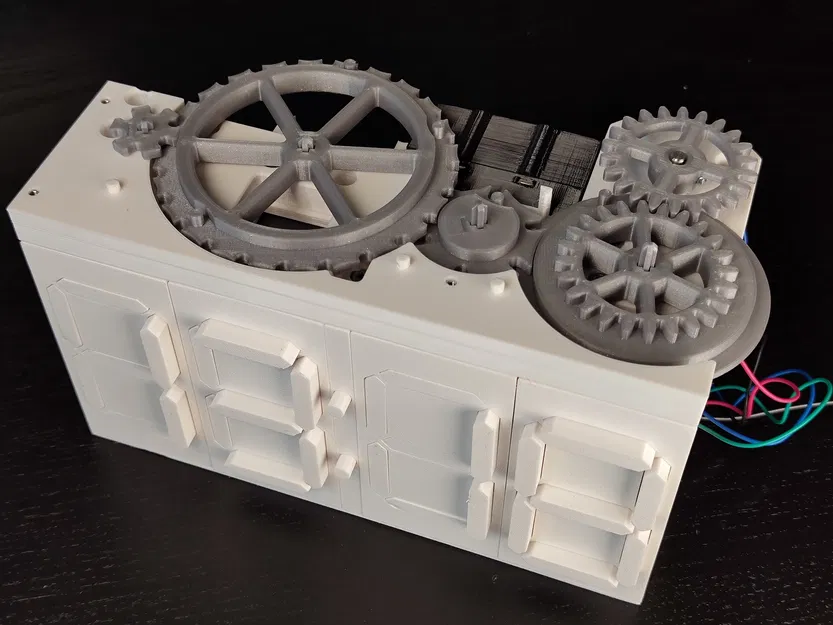

11. Đặt bốn bánh răng và đảm bảo rằng đường thẳng hàng hướng về phía trước.
12. Đặt một trục vào mỗi bánh răng.
13. Chèn một đai ốc vuông và một vít vào bánh răng động cơ, nhưng đừng siết chặt vít.
14. Gắn bánh răng động cơ và siết chặt vít.
15. Tùy chọn: Hộp điện tử
    1. Chèn 5 đai ốc vuông vào phần dưới của hộp điện tử.
    2. Đặt một bo mạch cắm với tất cả các linh kiện của bạn vào hộp.Đây là một hình ảnh khác về chi tiết dây điện:
    3. Gắn nắp trên bằng 3 vít.
    4. Đẩy nó vào bộ phận lắp ráp chính và gắn nó bằng 2 vít.
16. Đặt nắp trên lên hộp số và cố định nó bằng 3 vít.
