Vỏ case ITX dạng Module cho Rack 10 inch 2U + Giá đỡ ổ cứng
- Lượt tải
- 291
- Lượt thích
- 106
- Lượt coi
- 3.752
- Bản remix
- 1
- Bình luận
- 0
File 7 10,8 MB
- frontpanel_v1_ssd_2.5g_1766839955.3mf3MF · 31,5 KB
- tray_v1_1766839956.3mf3MF · 79 KB
- ssd_mount_frontpanel_v1_1766839957.3mf3MF · 19,1 KB
- ssd_mount_small_1766839958.3mf3MF · 7,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #180040
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

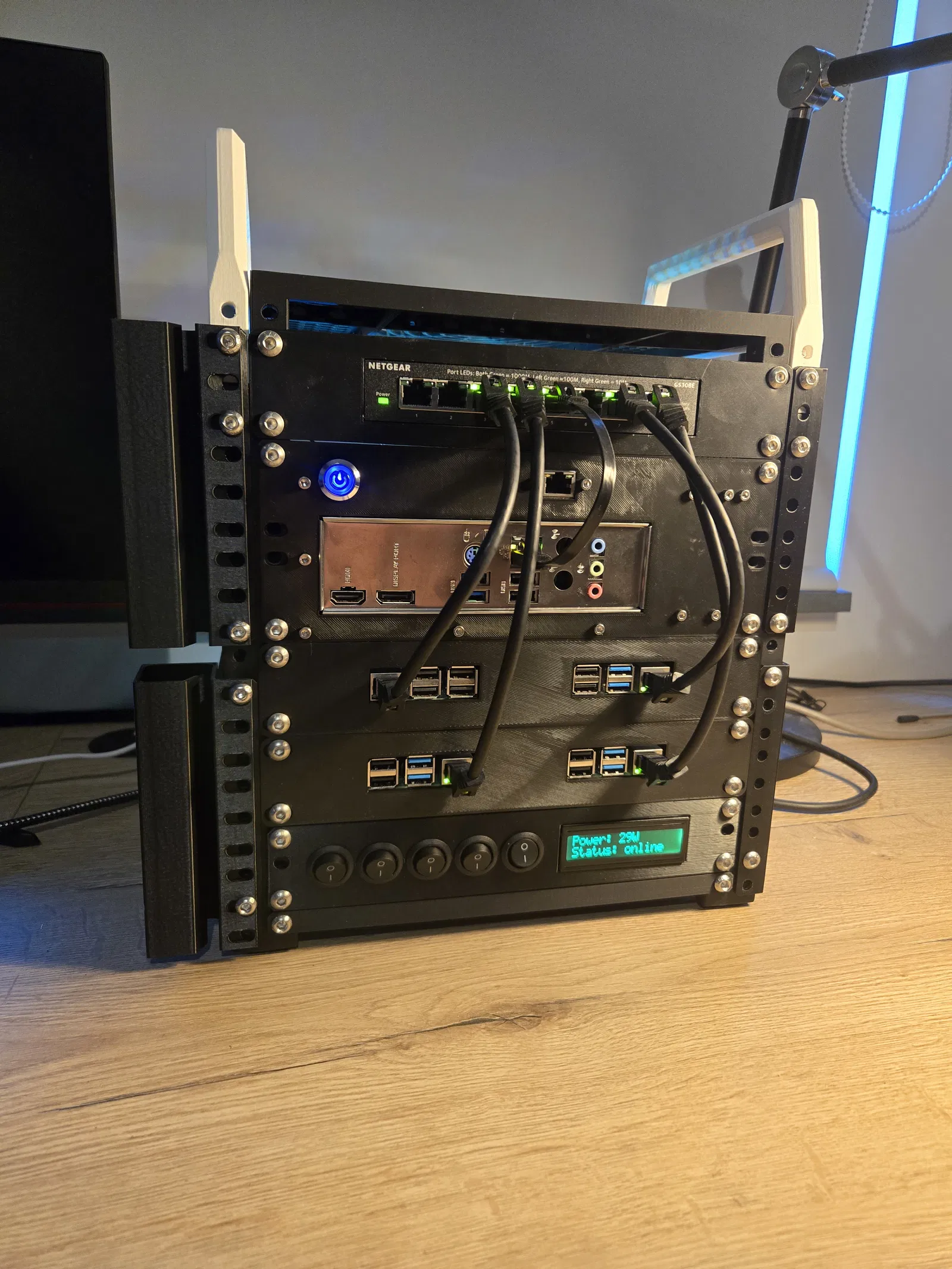

Tui thiết kế cái vỏ case mini-itx này cho cái rack 10 inch tui có in.
Phần khay và mặt trước là dạng module nên bạn có thể tùy chỉnh lại mặt trước mà không cần in lại toàn bộ mô hình.
Cái vỏ case này có thể chứa bo mạch chủ mini-itx và 3 ổ SSD/HDD 2.5".
Tôi thiết kế cái này để có thể in trên bàn in 250 x 210 vì tôi chỉ có máy Prusa MK3s.
Danh sách vật liệu (Bill of Material)
Danh sách các bộ phận cần in:
- 1x Khay (Tray)
- 1x Mặt trước (Frontpanel)
- 1x Giá đỡ SSD cho mặt trước (ssd_mount_frontpanel)
- 2x Giá đỡ SSD nhỏ (ssd_mount_small)
Phần cứng khác:

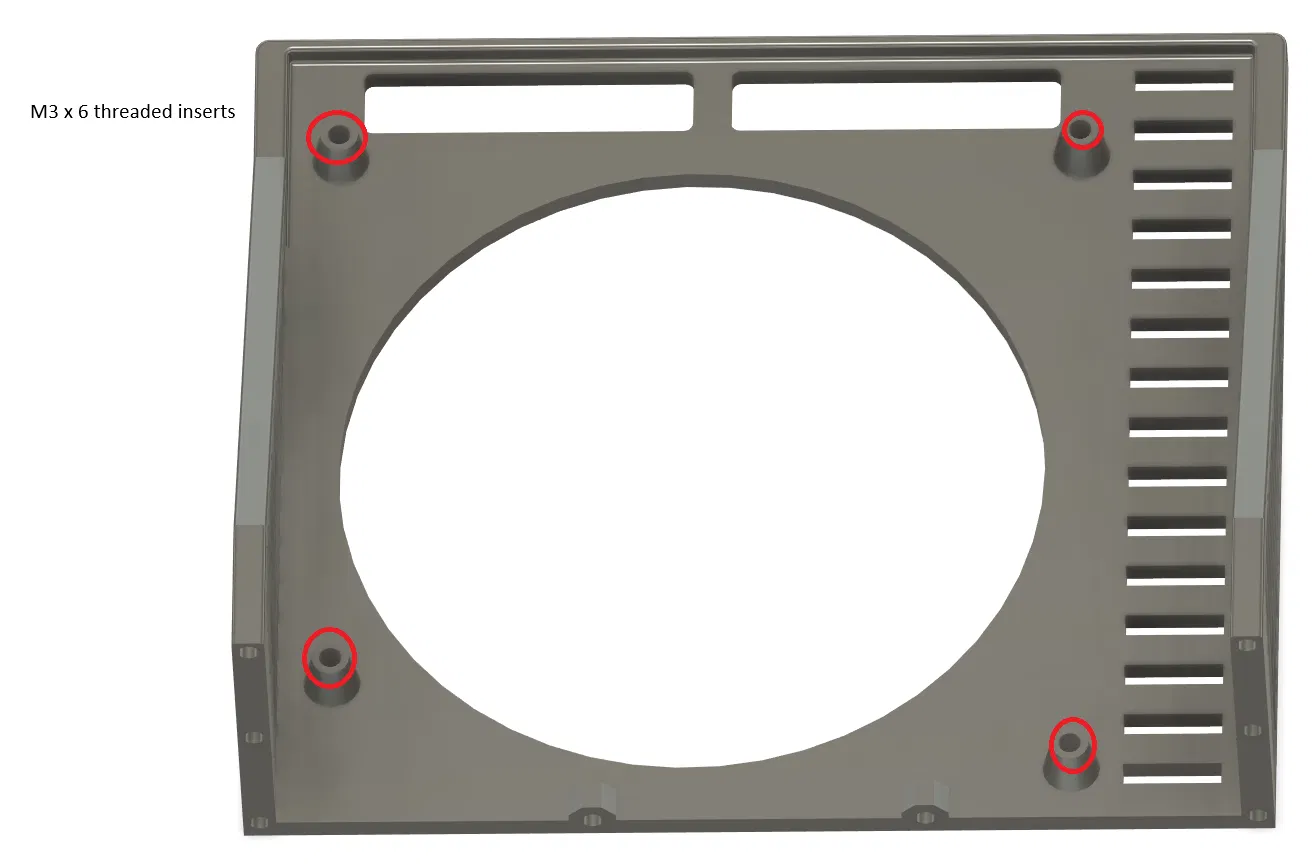

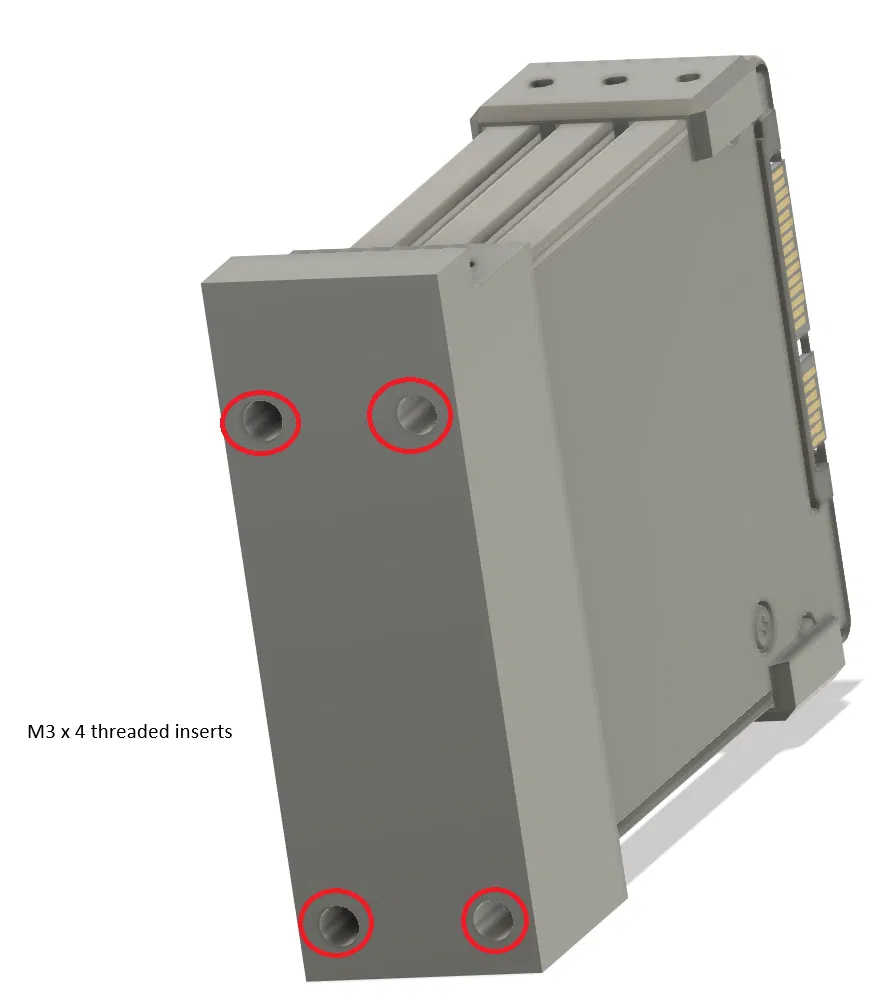

- 12x Ốc ren M3 x 4
- 4x Ốc ren M3 x 6
- 30x Bu lông M3x6 (tui xài loại DIN 912)
- 4x Vít đầu chìm M3x8 hoặc M3x10
- Nút nguồn 16mm
- Ít hơn 1 cuộn dây nhựa filament
Link sản phẩm bên dưới
Thông số in (Print specifications)
Bo mạch được nâng đủ cao khỏi khay để bạn có thể in bằng nhựa PLA thông thường. Bộ của tôi được in bằng PLA và đã chạy được vài tuần mà không bị cong vênh gì cả. Nếu bạn muốn an toàn hơn thì có thể dùng PETG.
Cái này có thể in mà không cần hỗ trợ (supports) và tôi dùng cài đặt mặc định trong PrusaSlicer.
- Độ đặc (Infill): 15%
- Bỏ viền (skirt) nếu bàn in của bạn rộng 250mm
- Chiều cao lớp in (layerheight): 0.3mm
- Không cần Supports
Hướng đặt vật thể khi in (Print orientation)
In cái khay theo hướng mà nó sẽ được lắp vào rack. Phần khoét tròn hướng lên trên.
Mặt trước cần đặt phẳng trên bàn in, phần khoét cho adapter mạng hướng lên trên, không phải hướng xuống.
Giá đỡ SSD cần được in với mặt có khe cắm SSD hướng lên trên.
Tôi có đính kèm file gcode cho Prusa MK3s trong bài viết này. Bạn có thể xem hướng đặt vật thể khi mở file trong trình xem gcode.

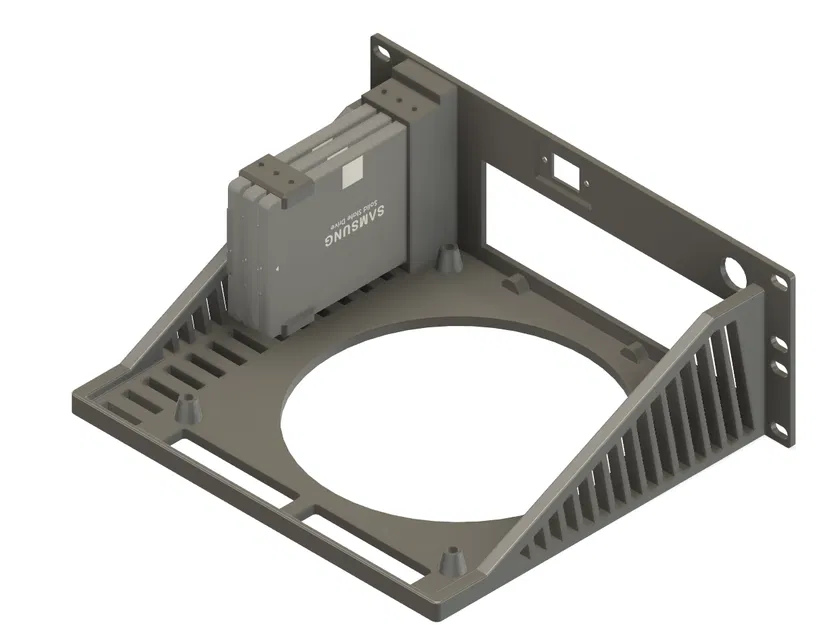

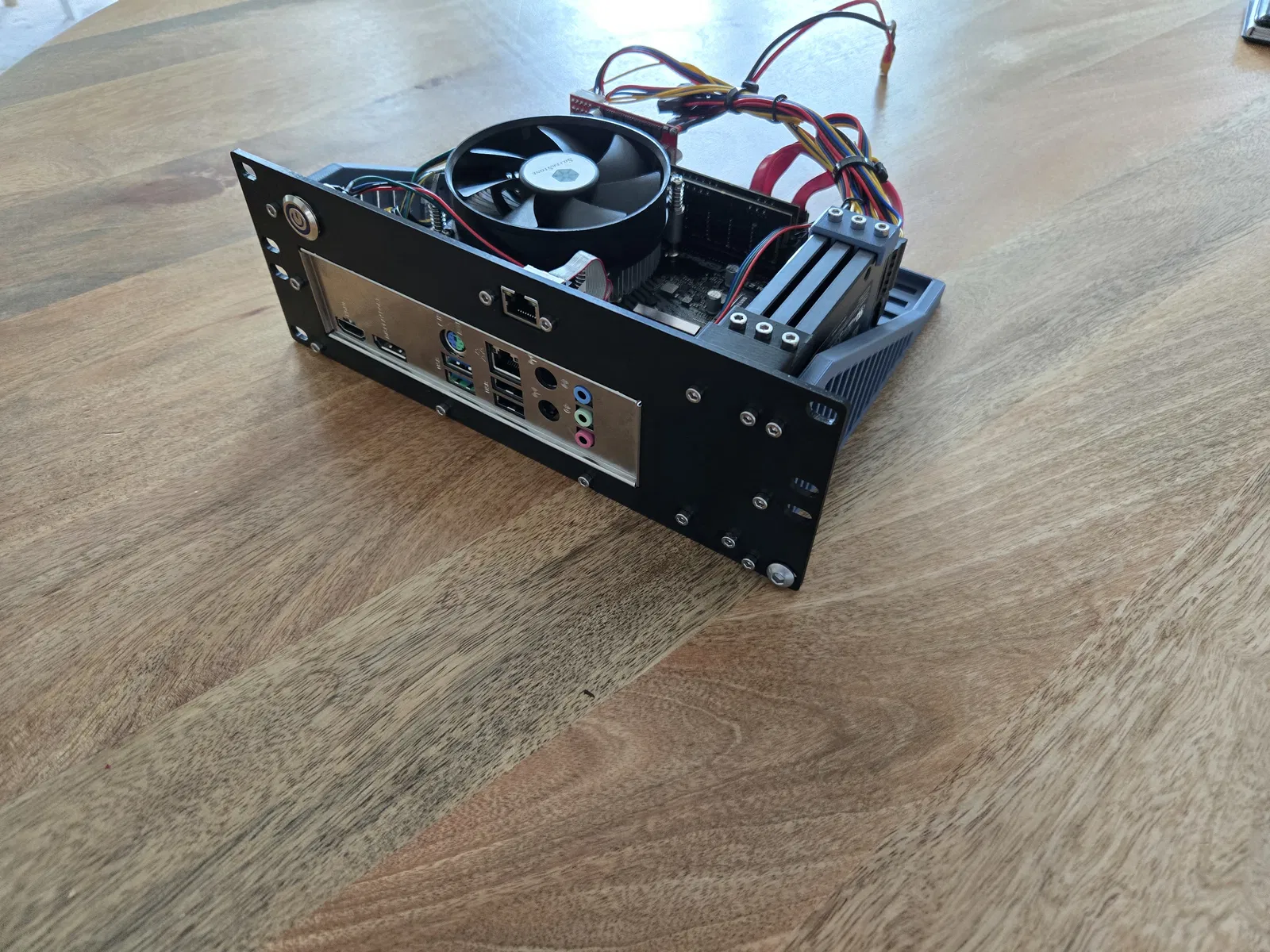

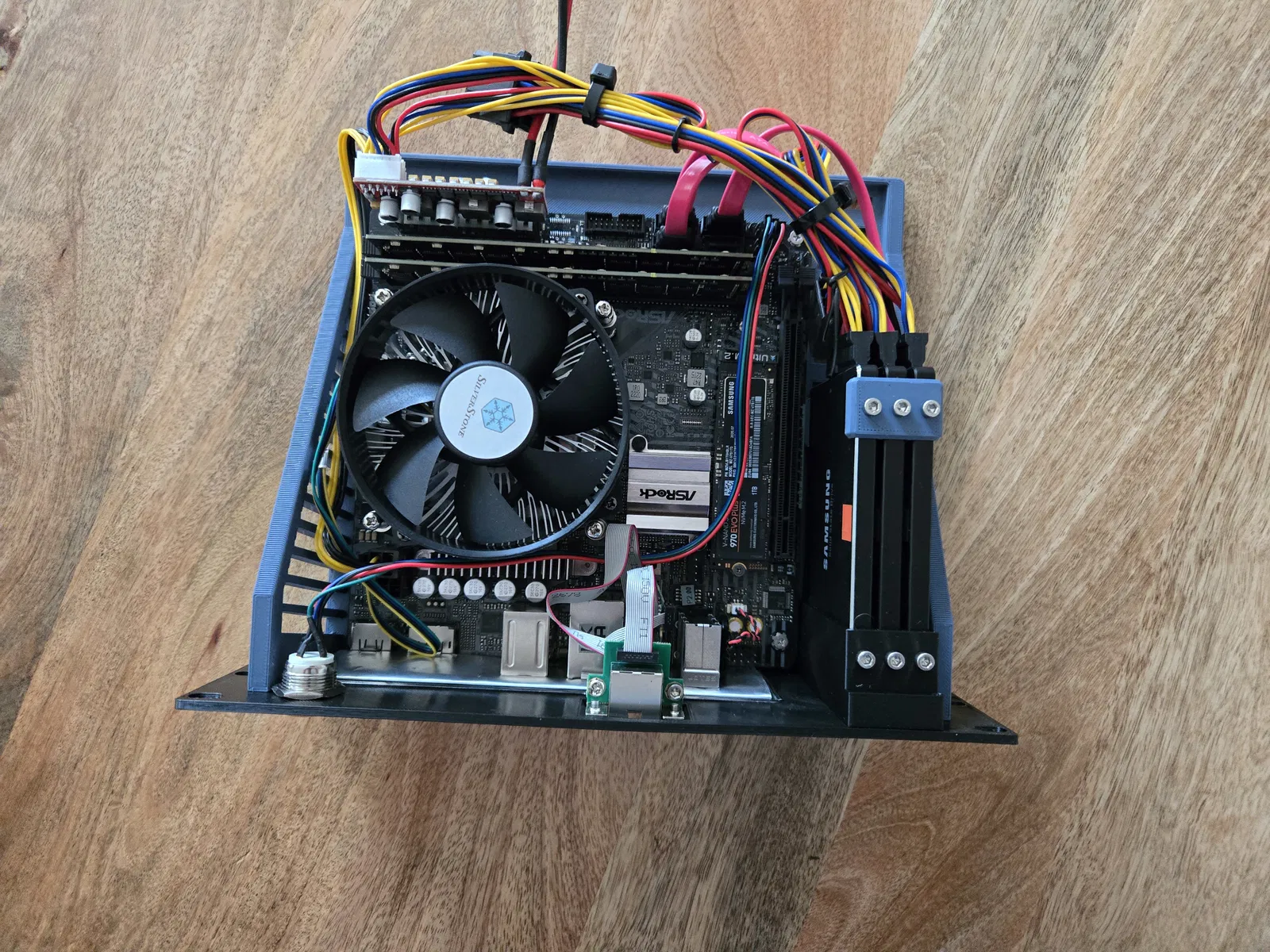

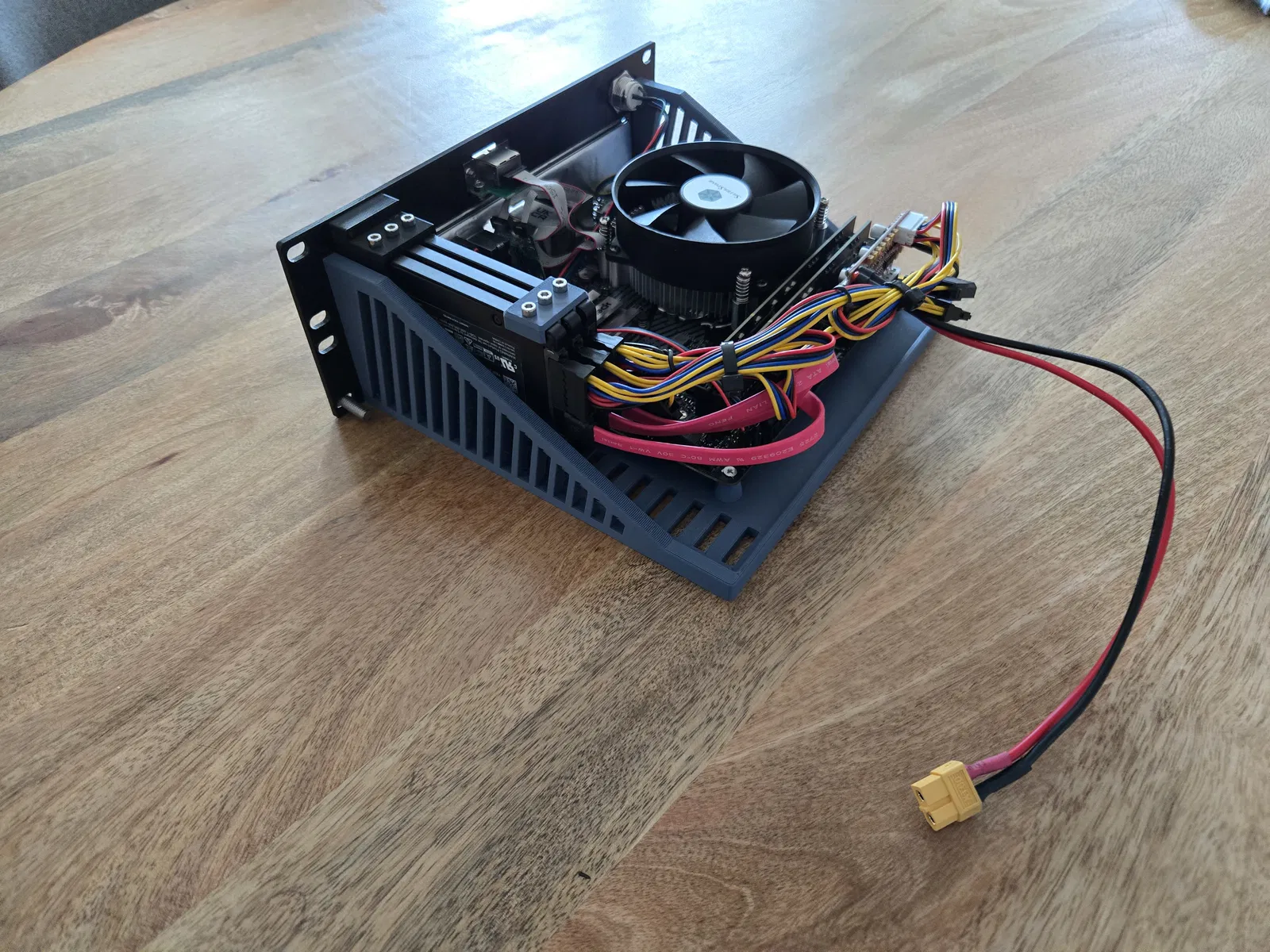

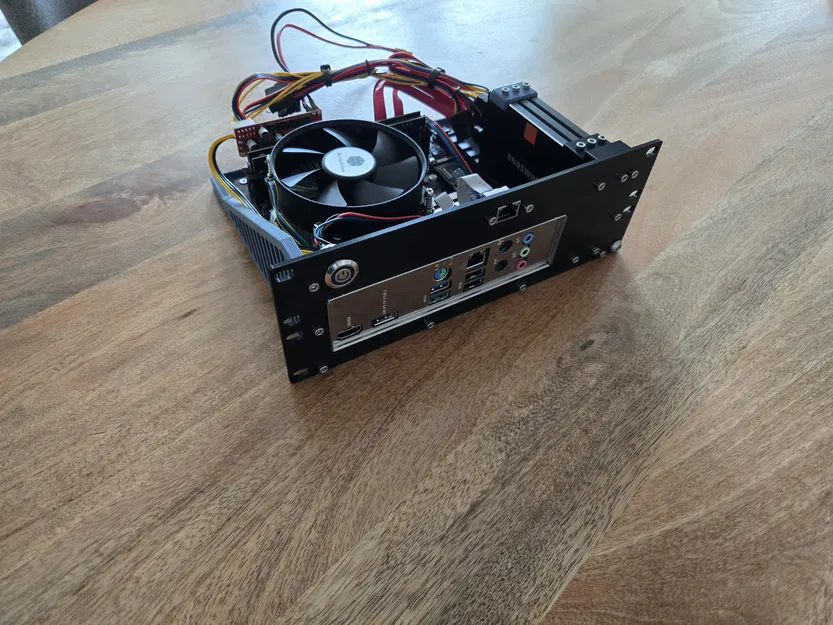

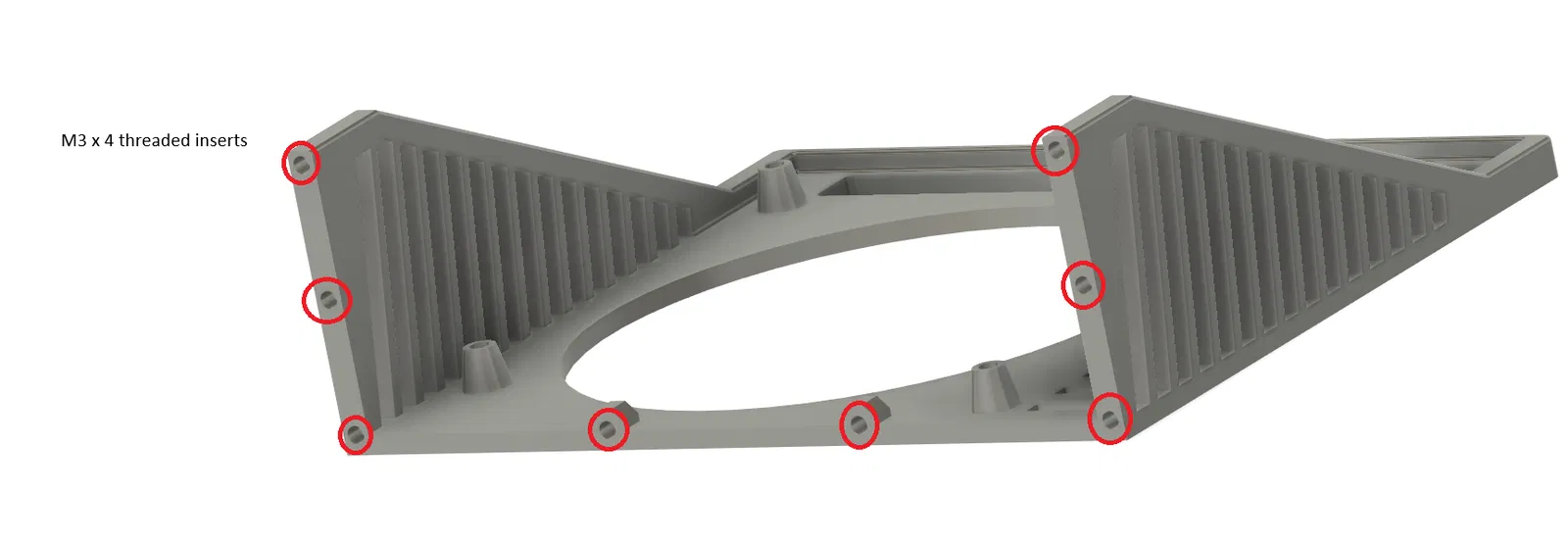

Phần cứng như trong hình
Cái vỏ case này được thiết kế để phù hợp với tất cả các loại bo mạch chủ mini-itx tiêu chuẩn.

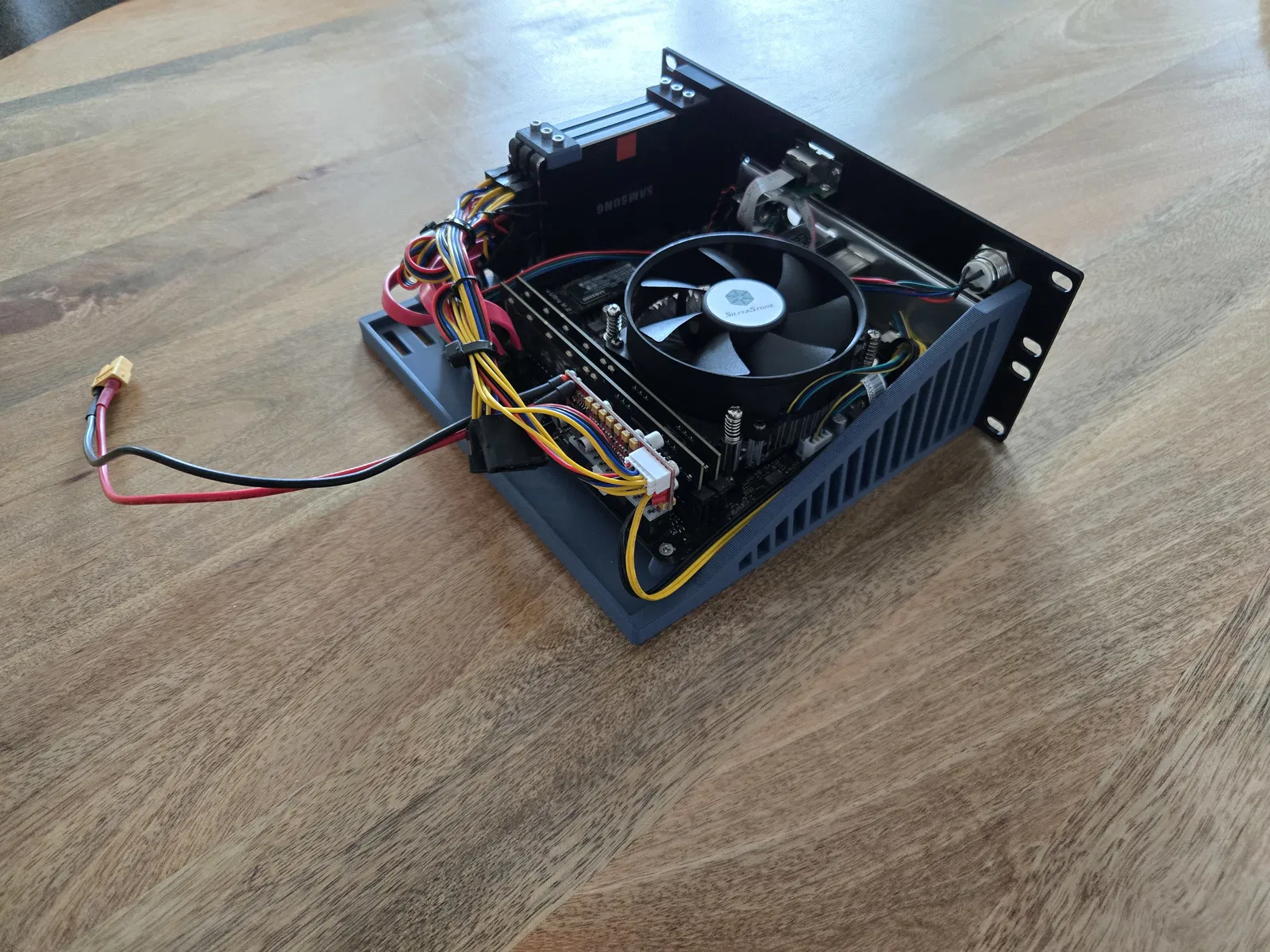

Cấu hình tôi đang dùng làm NAS của mình:
Bo mạch chủ (Motherboard)
H510M-ITX/ac
CPU
Intel I5 10500
RAM
32GB Corsair
Lưu trữ (Storage)
3x Samsung evo 870 SATA và 1x Samsung evo 970 nvme
Nguồn (Power supply)
Inter-Tech Mini-ITX PSU 200W + LRS-150-12 meanwell
Card mạng (Networkcard)
2.5G realtek RTL8125B M.2 (thay card wifi của tôi)
Hệ điều hành (OS)
Unraid 7
Link sản phẩm (không phải link affiliate)
- Ốc ren: https://www.amazon.com/Ktehloy-Threaded-Assortment-Printing-Components/dp/B0CLKDPN65
- Bu lông M3 x 6: https://www.amazon.com/Fullerkreg-Socket-Stainless-Machine-Quantity/dp/B07CJ7PDYT
- Vít đầu chìm m3: https://www.amazon.nl/-/en/Caianwin-Countersunk-Stainless-Hexagon-Threaded/dp/B0D3HB7D8H
- Card Ethernet https://www.amazon.com/Ethernet-Industrial-PCIExpress-Networking-Installation/dp/B0CZSCH8MB
- Nút nguồn https://www.amazon.com/XMSJSIY-Chassis-Switch-Button-Computer/dp/B0986XLJJH
Nếu bạn thích mô hình này, tui sẽ rất cảm kích nếu bạn mua cho tui một ly cà phê. Tui đã tốn rất nhiều thời gian (và dây nhựa :D) để tinh chỉnh mô hình này. paypal.me/jpoel91
