Vỏ Quạt GMKTec NucBox G3 Plus (80mm & 60mm)
Vỏ case thay thế nắp GMKTec G3 Plus, hỗ trợ quạt 80mm hoặc 60mm với nhiều tùy chọn chiều cao, loại vỏ và lưới tản nhiệt. Giúp làm mát NVME và RAM hiệu quả hơn, có thể dùng nguồn USB 5V hoặc bộ điều khiển PWM USB 5V→12V.
Mô tả

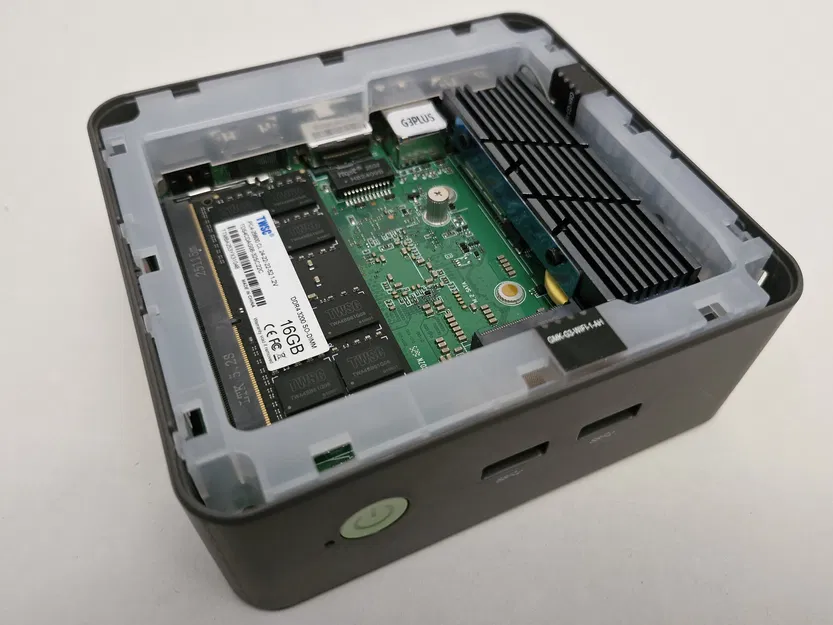

Cái vỏ này được thiết kế để thay thế nắp của GMKTec G3 Plus (Intel N150) để cung cấp luồng khí chủ động cho NVME và RAM.
Nhiều biến thể/kết hợp có sẵn:
- Quạt 80mm và 60mm
- Chiều cao quạt 25mm và 15mm
- Loại kín hoặc phẳng để gắn quạt lên trên
- Có hoặc không có lưới tản nhiệt tích hợp
- Không có lỗ quạt (rỗng) để tùy chỉnh hoặc lỗ quạt/lưới tản nhiệt tùy chỉnh

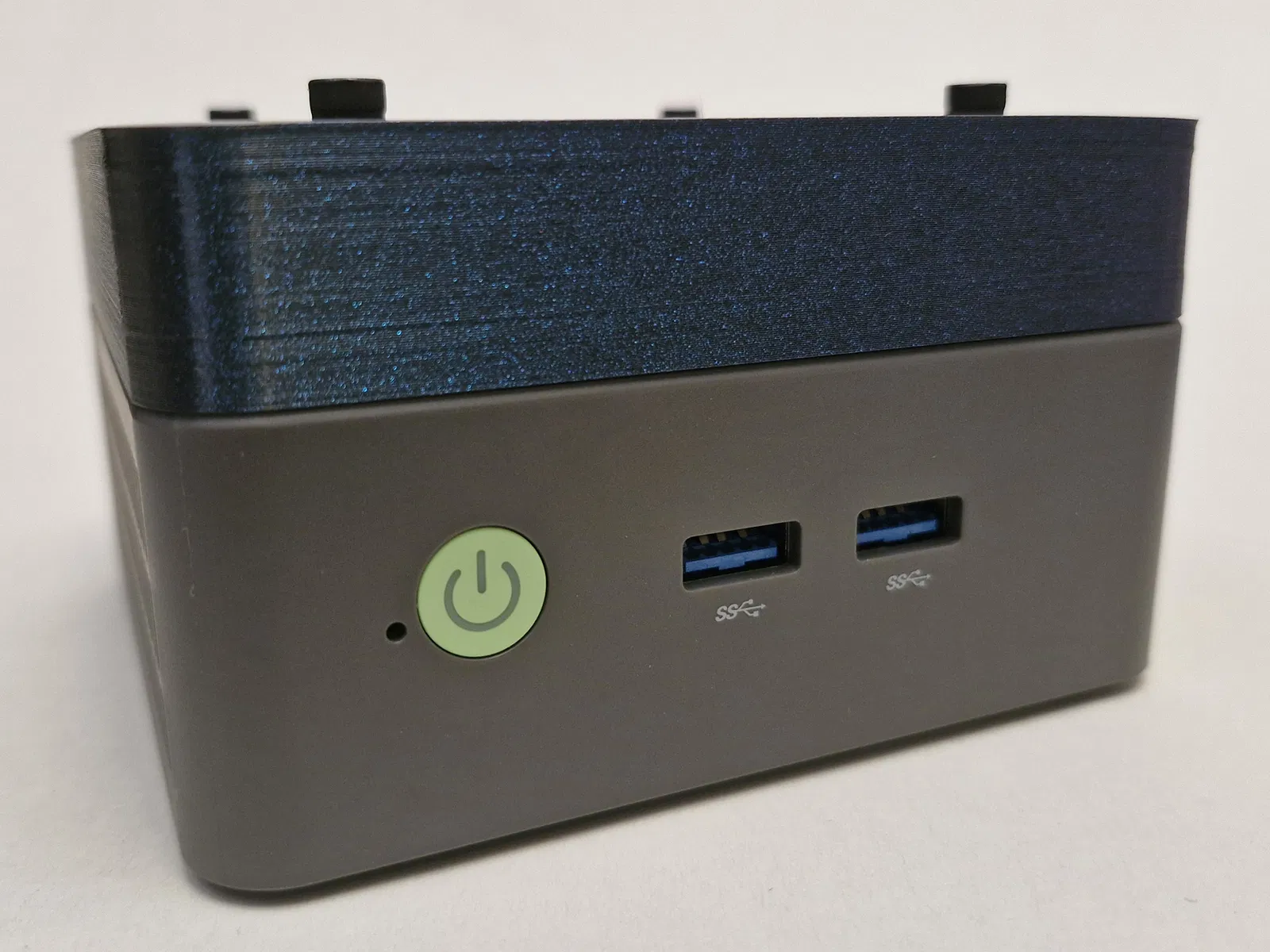

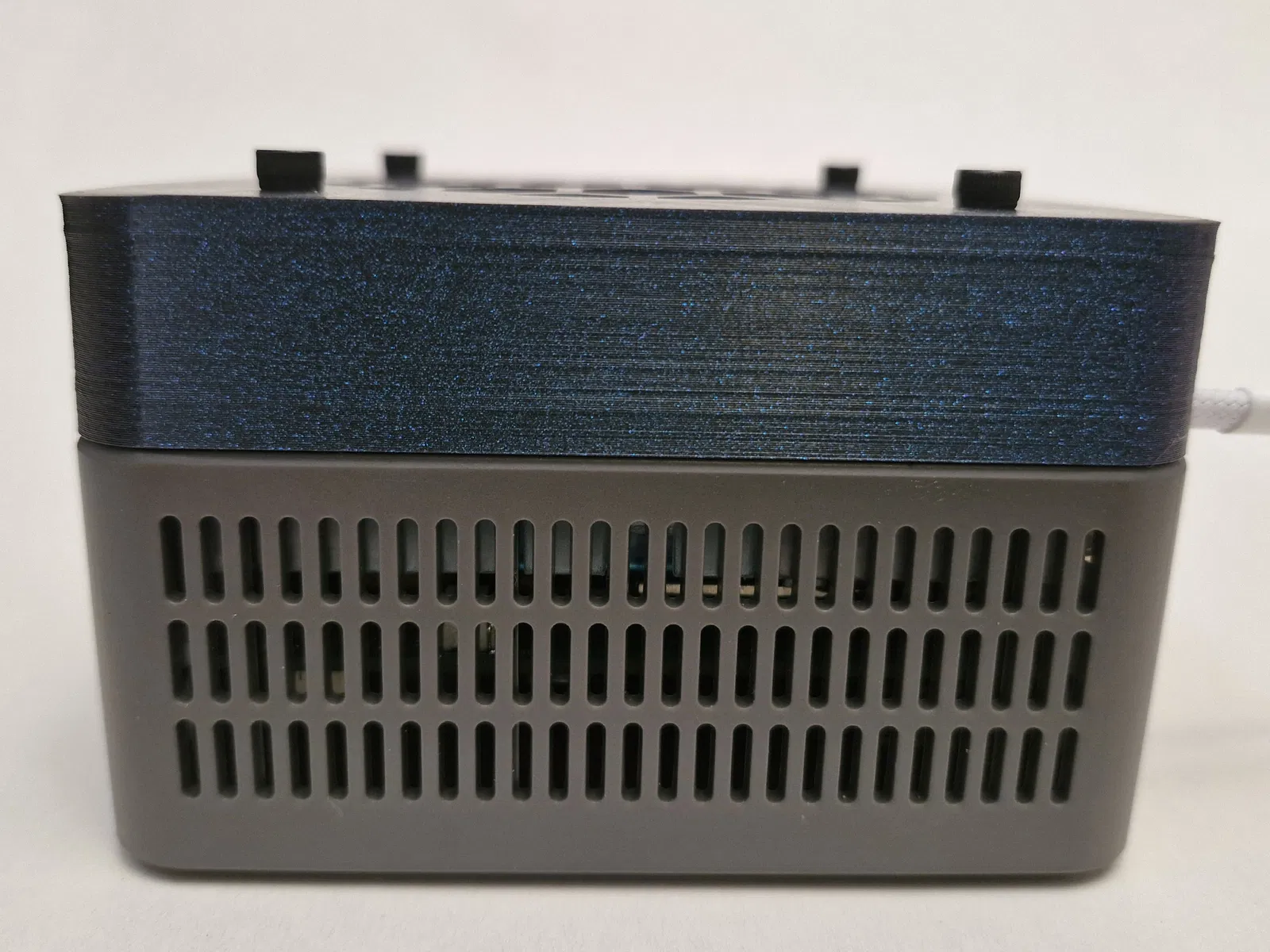

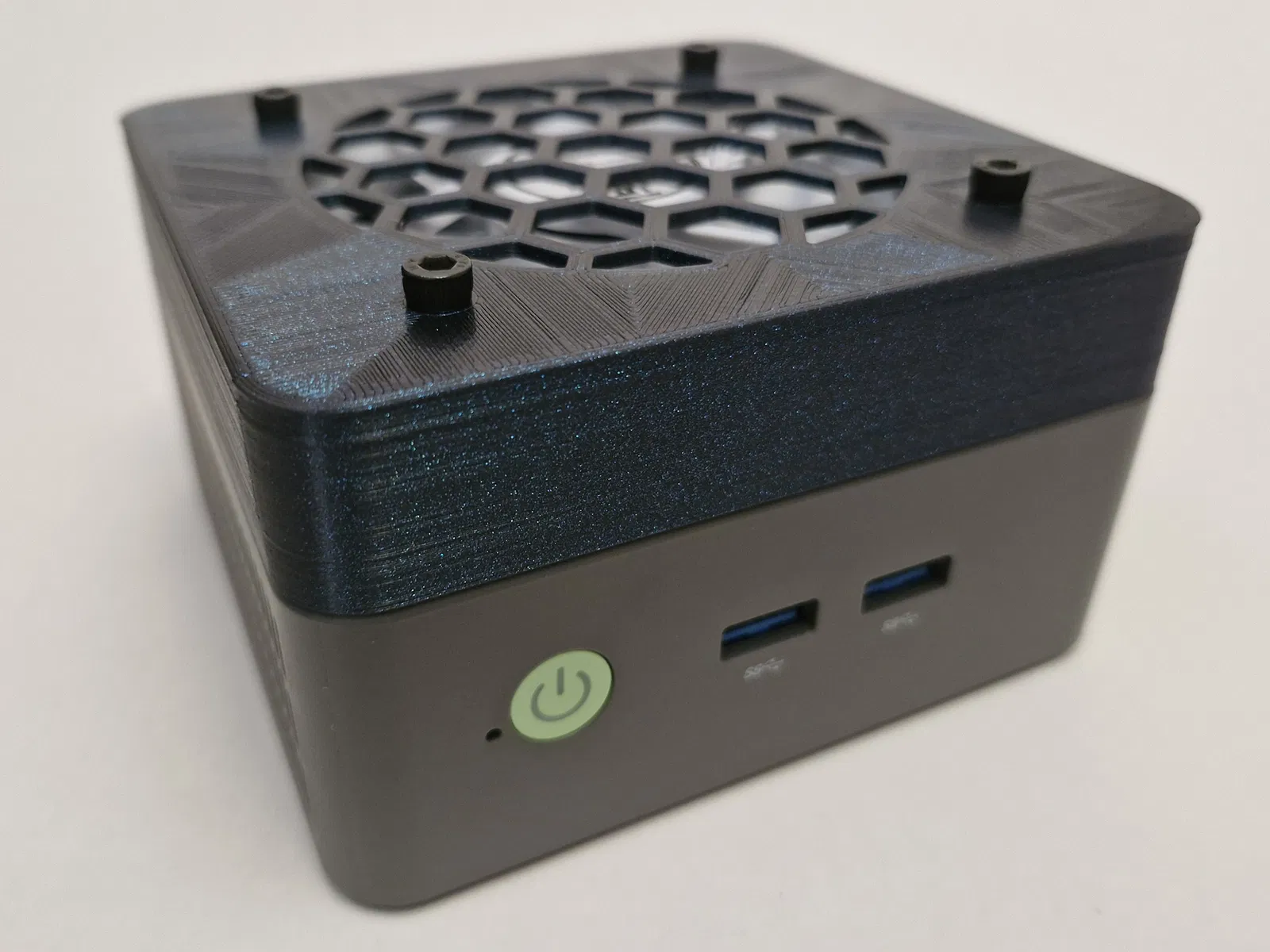

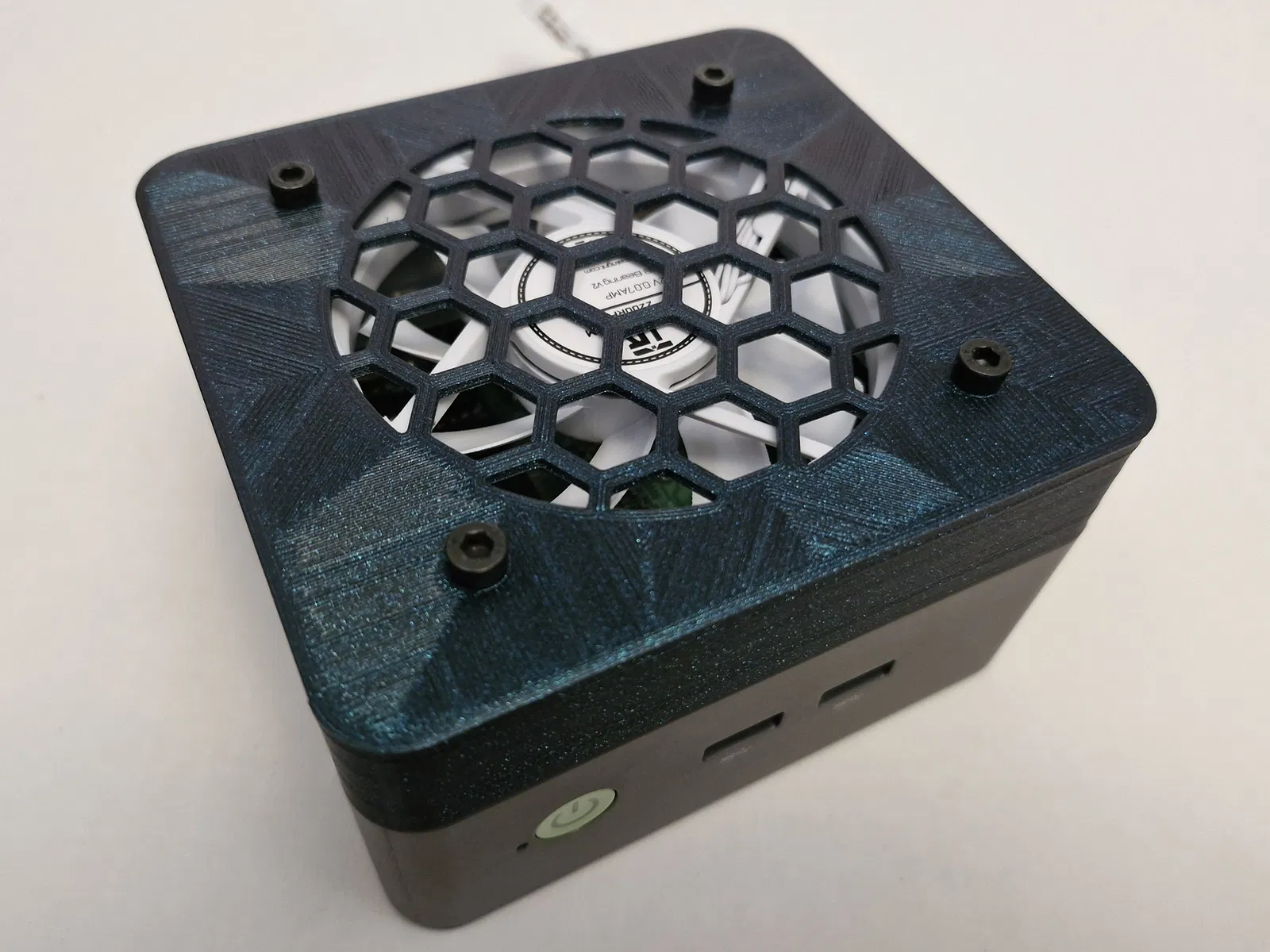

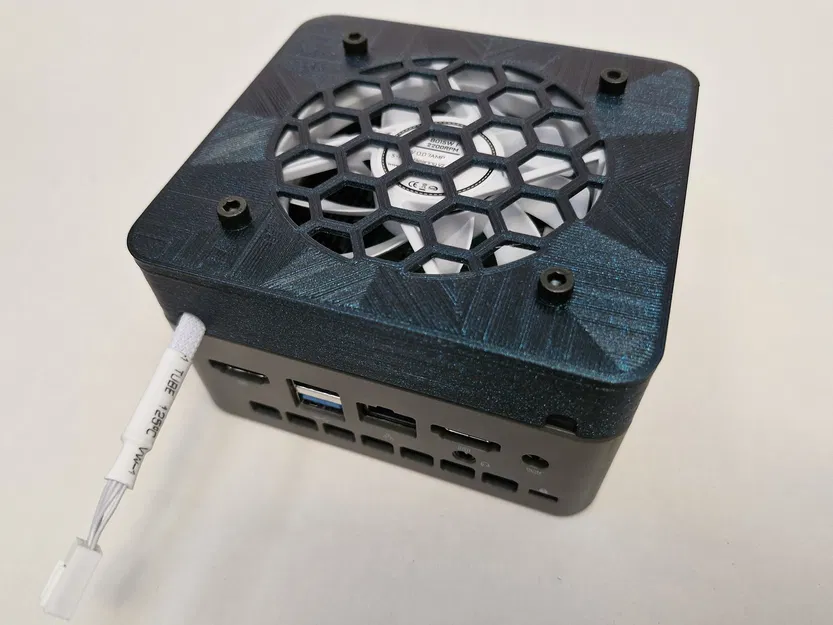

Phiên bản có lưới tản nhiệt 8015 được chụp trong ảnh.

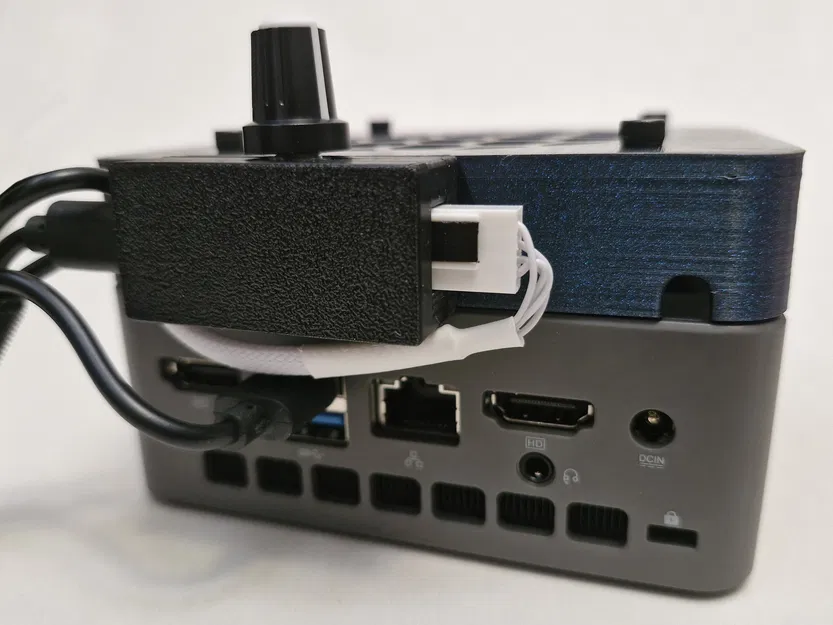

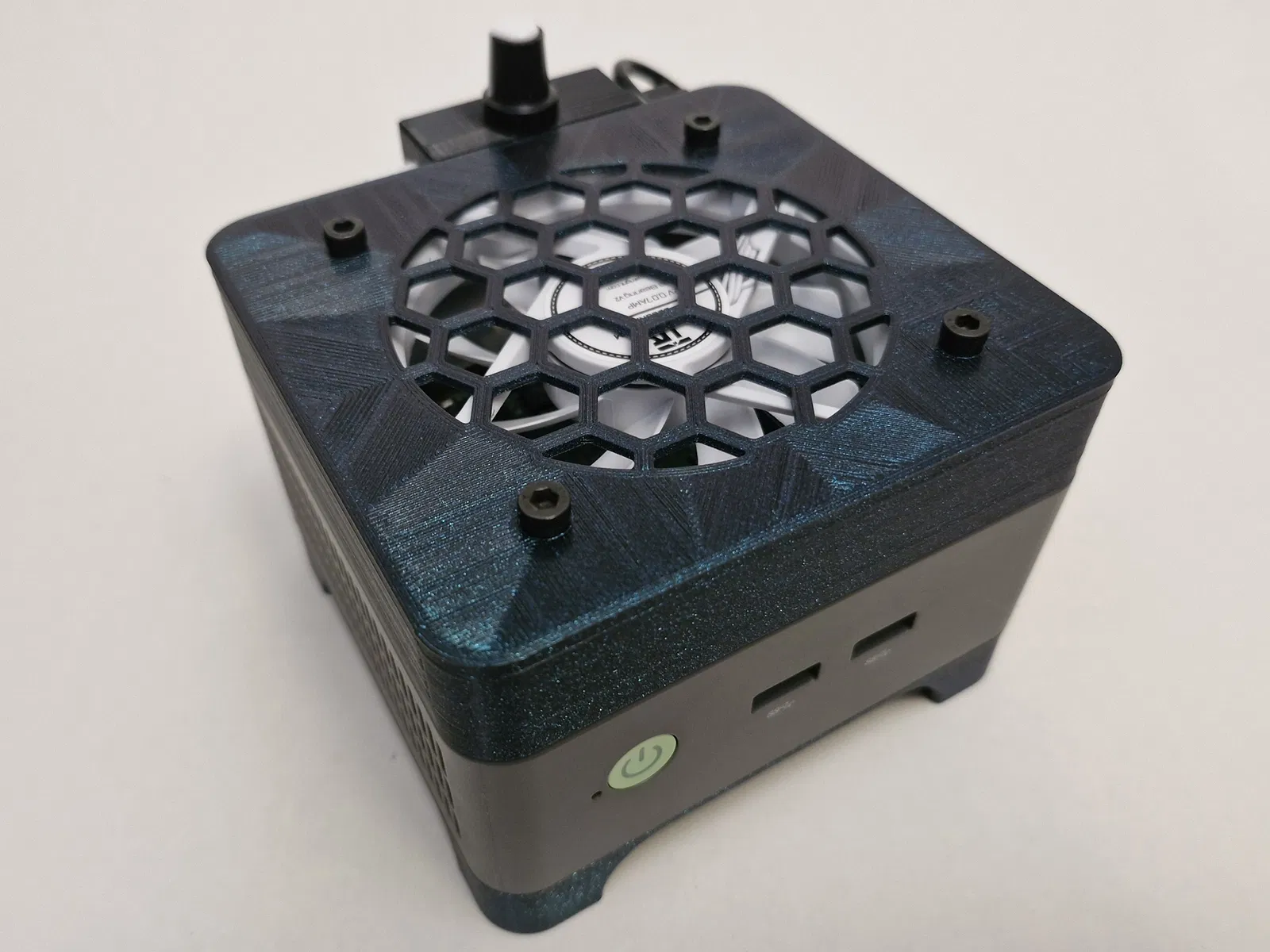

Không có nguồn 12V dễ dàng (ngoài việc nối dây cáp nguồn) nên tôi đã chọn bộ điều khiển PWM USB 5V → 12V USB để có thể sử dụng quạt 4 chân tiêu chuẩn. Quạt USB 5V trực tiếp cũng là một lựa chọn tốt nếu bạn có thể tìm được.
Có một vài rãnh ở phía sau để luồn dây cáp ra ngoài. Sơn một đường nối dọc gần một trong các rãnh để tránh đường nối xuất hiện ở mặt trước.

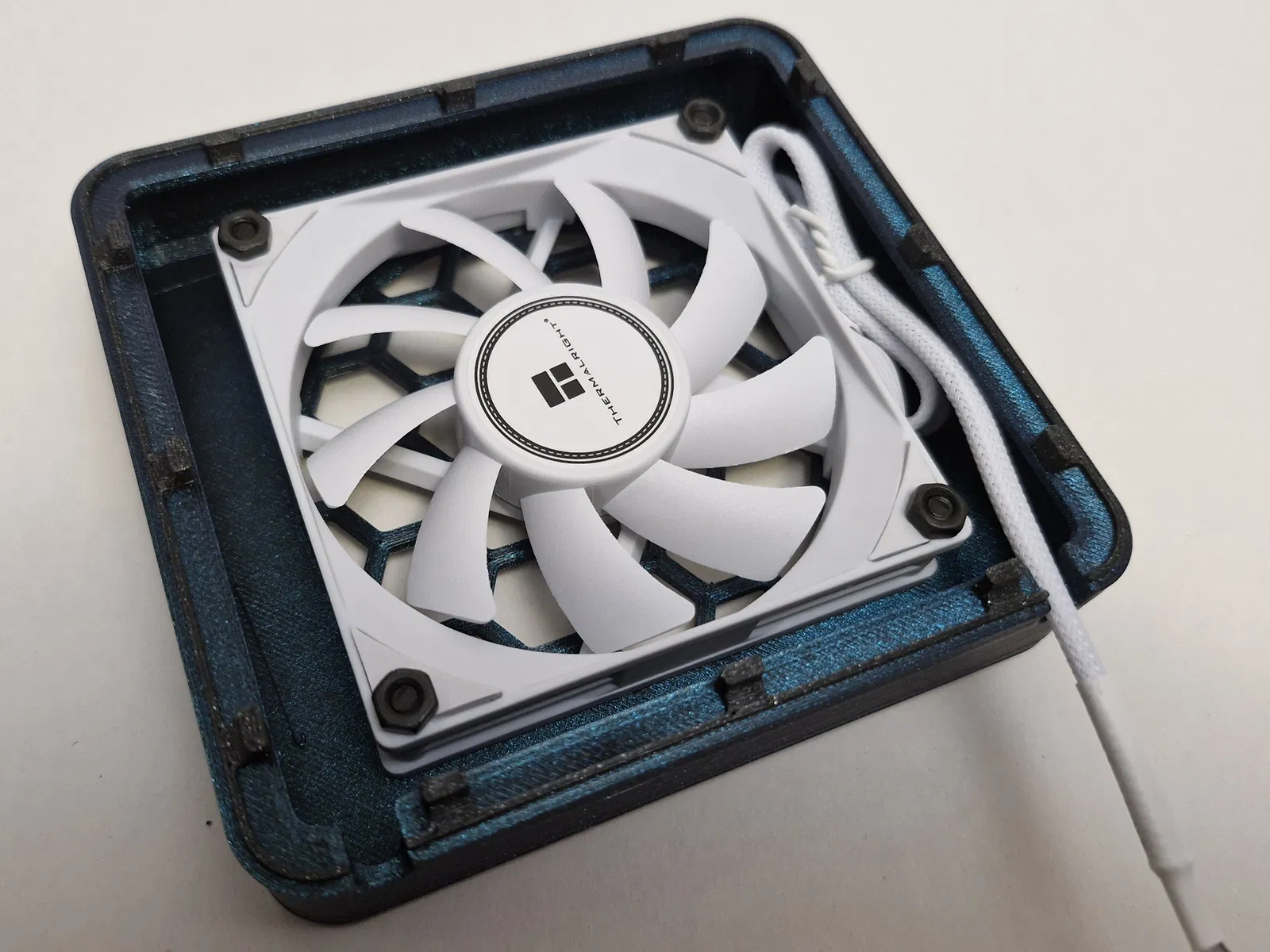

Sử dụng các kẹp có sẵn trên G3 để gắn. Chỉ cần vặn vít để gắn quạt.
Không cần support!

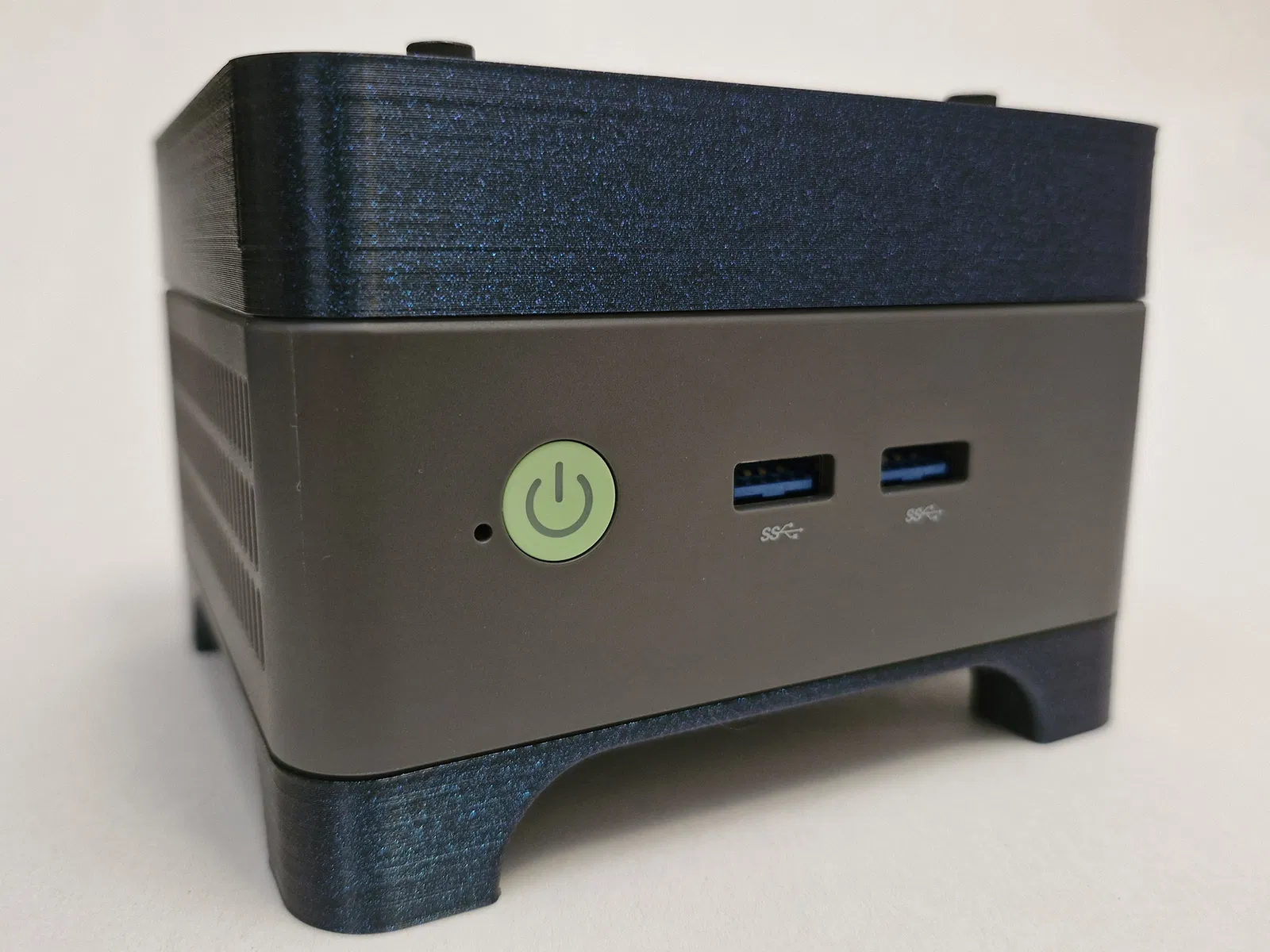

Tôi cũng đã làm một chân đế mở rộng chiều cao để quạt CPU hút gió tốt hơn:
