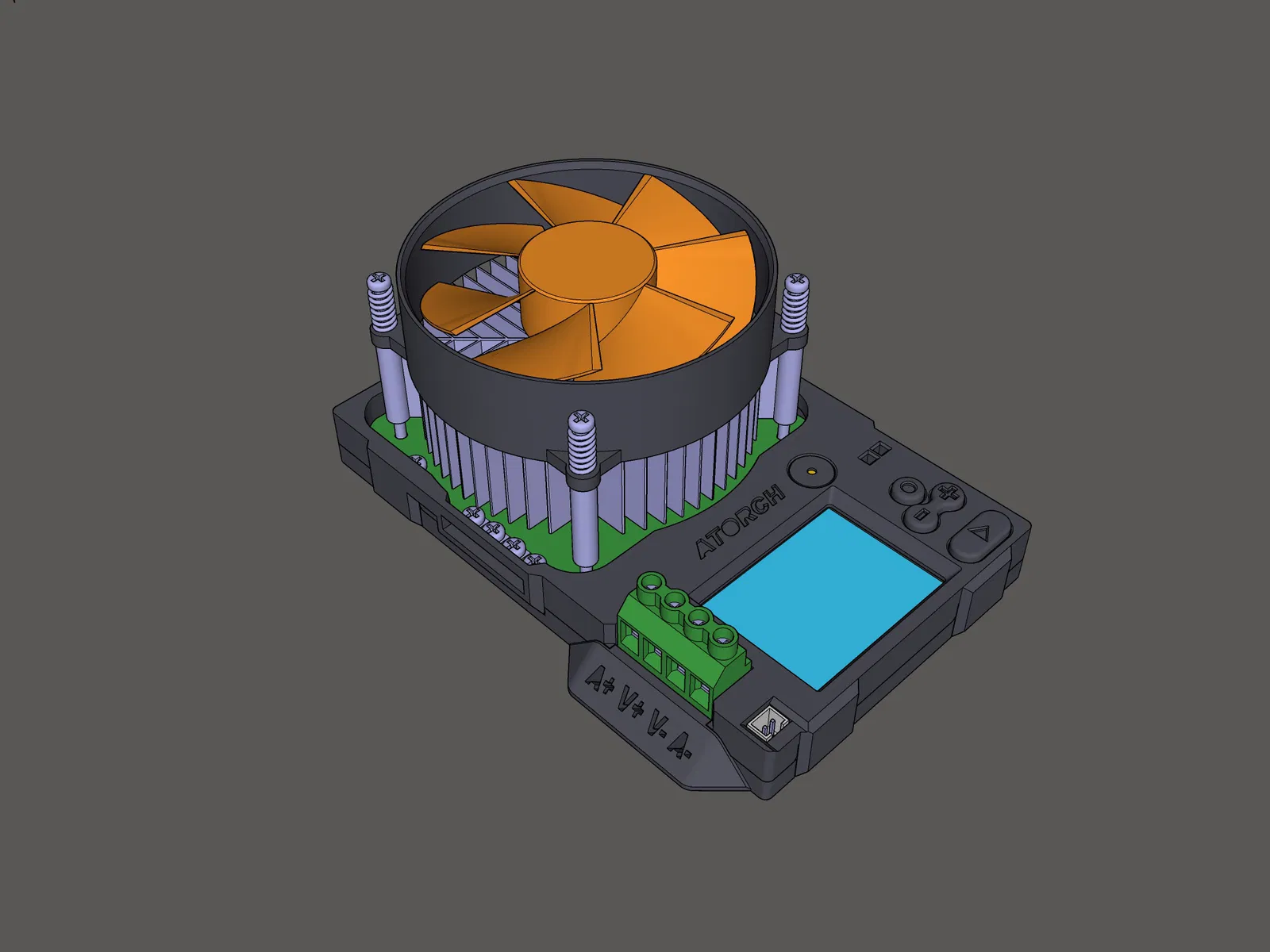

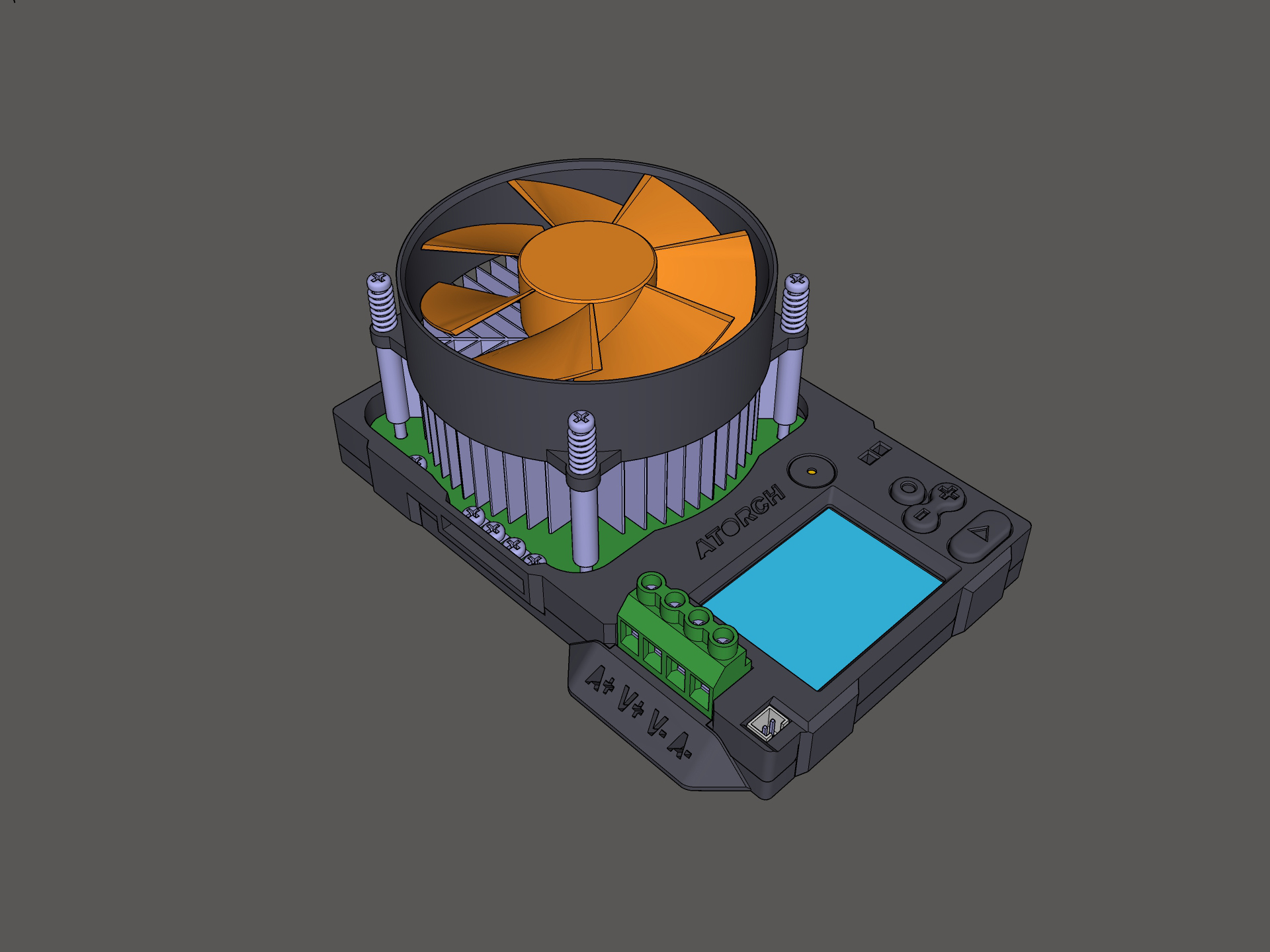

Vỏ Hộp Cho Atorch DL24 Điện Tử

Vỏ Hộp Cho Atorch DL24 150W

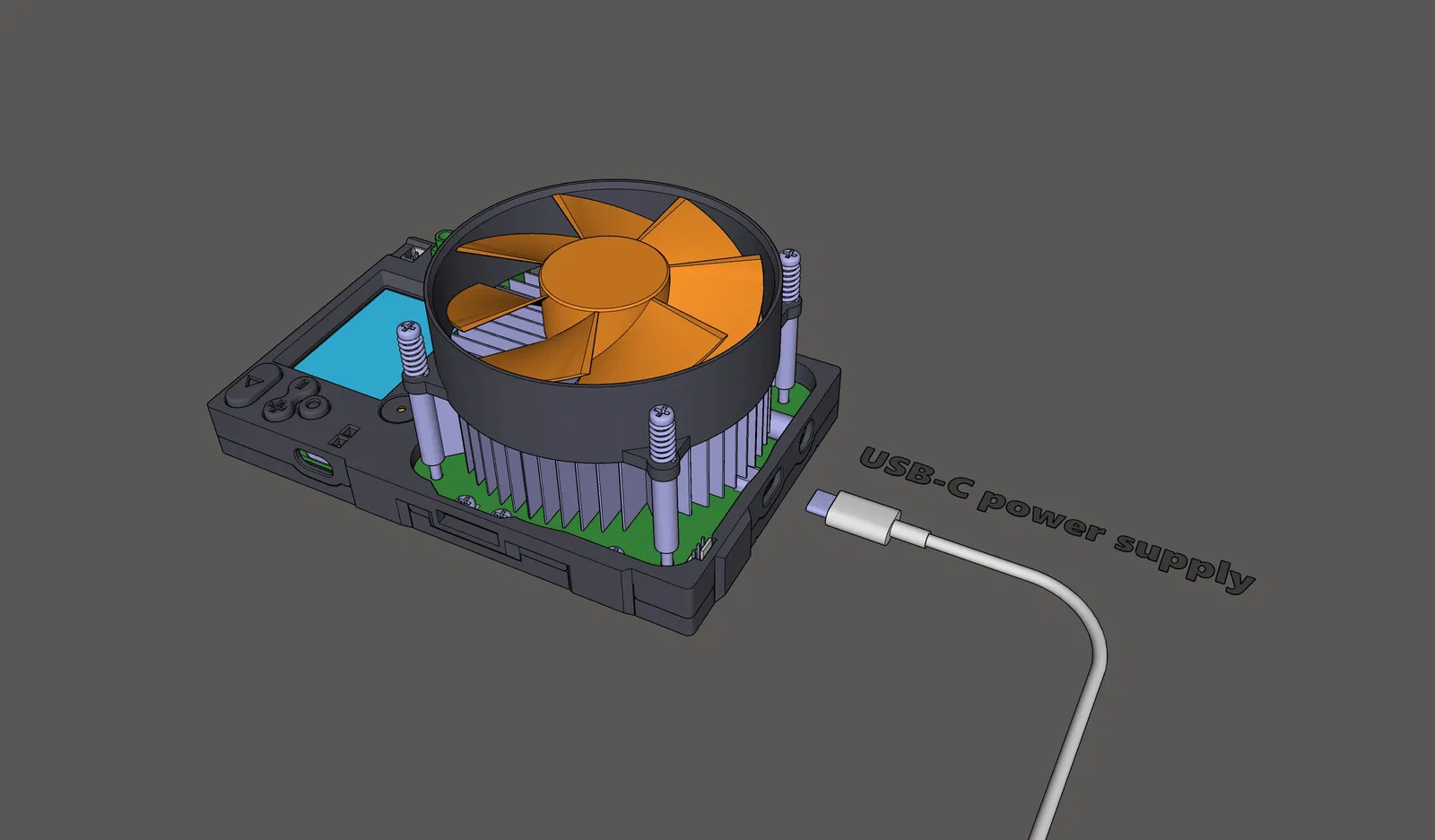

• Dành cho phiên bản mới hơn có thể cấp nguồn bằng nguồn USB-C 5V.
• Nắp trên có thể lắp đặt mà không cần tháo tản nhiệt có quạt và dán lại transistor - Nắp trên chỉ cần trượt qua tản nhiệt và bấm các kẹp vào nắp dưới.
• Nắp đáy chắc chắn với tùy chọn long đền M3, hoặc long đền ép nhiệt M3.

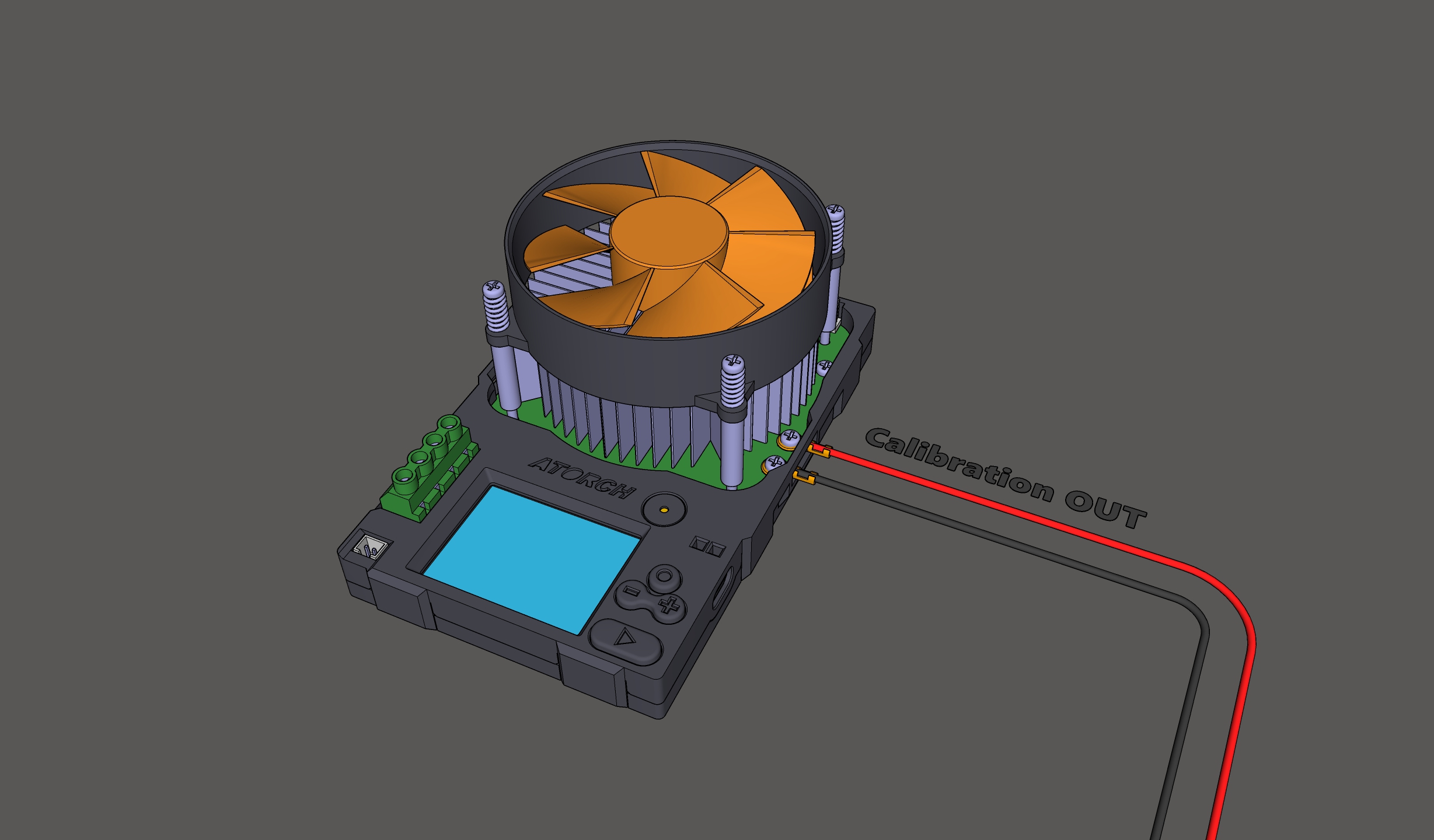

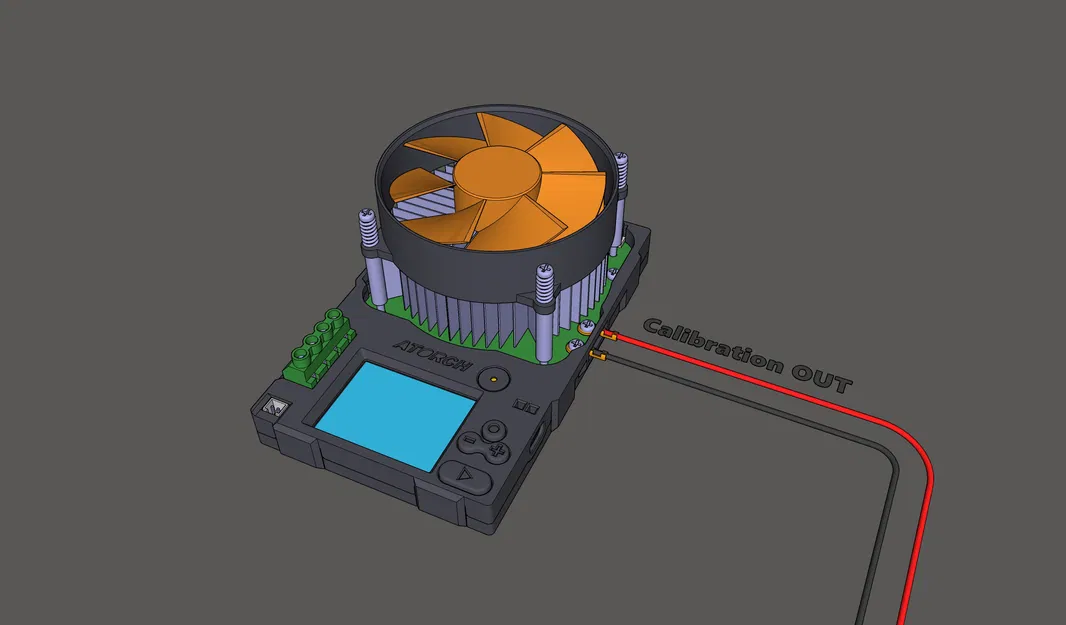

• Có lỗ trên nắp cho cáp OUTPUT (hiệu chuẩn).

Hai phiên bản nắp đáy:

• Cho long đền M3 truyền thống
• Cho long đền ép nhiệt M3 (đường kính ngoài 5 mm x cao 4 mm)

       (Cả hai phiên bản đều dùng vít M3 dài 10 mm, đầu chỏm cầu hoặc đầu chìm)

Cài Đặt In Khuyến Nghị: 🖨⚙

◦ Vật liệu:                PLA, PETG, ASA
◦ Đường kính đầu phun:  0.6 mm
◦ Chiều cao lớp:           0.2 mm
◦ Tường ngoài:             3 lớp (với đầu phun 0.4 mm dùng 4 lớp)
◦ Lòng trong (Infill):               Tổ ong ở mức 25%
◦ Tốc độ in:               ~ 30 mm/s
◦ Hướng in:               Theo file STL
◦ Hỗ trợ (Support):               Không

Nếu bạn chọn sợi ASA, bạn có thể dùng các tam giác chống cong vênh:
Mở chúng trong slicer, tách thành các đối tượng riêng lẻ, và di chuyển chúng đến các góc bạn cần gia cố, đặt chúng cách đối tượng ~ 2 mm và dùng brim 4 mm cho mọi thứ. Dùng kìm cắt nhỏ để gỡ chúng ra. Còn đối với các nút (Buttons), in chúng mà không dùng brim.

⚠ Nếu bạn dùng các đầu ra bên hông với kẹp càng cua (như OUTPUT hiệu chuẩn), luôn kết nối chúng khi Atorch đã TẮT: Điện áp trên ốc + tản nhiệt kim loại gần đó + tua vít kim loại = nguy cơ đoản mạch.

Lưu ý: Trong phần bình luận, người dùng Romys và Phil đã nhắn cho tôi rằng họ đã thử nghiệm vỏ hộp trên phiên bản Atorch 180 watt và vỏ hộp vừa vặn tốt với phiên bản mạnh hơn này (bạn cần tháo tản nhiệt lớn hơn có quạt). Xin cảm ơn người dùng Romys và Phil đã thử nghiệm và phản hồi!

Hướng Dẫn Lắp Ráp Cho Phiên Bản Long Đền Ép Nhiệt:

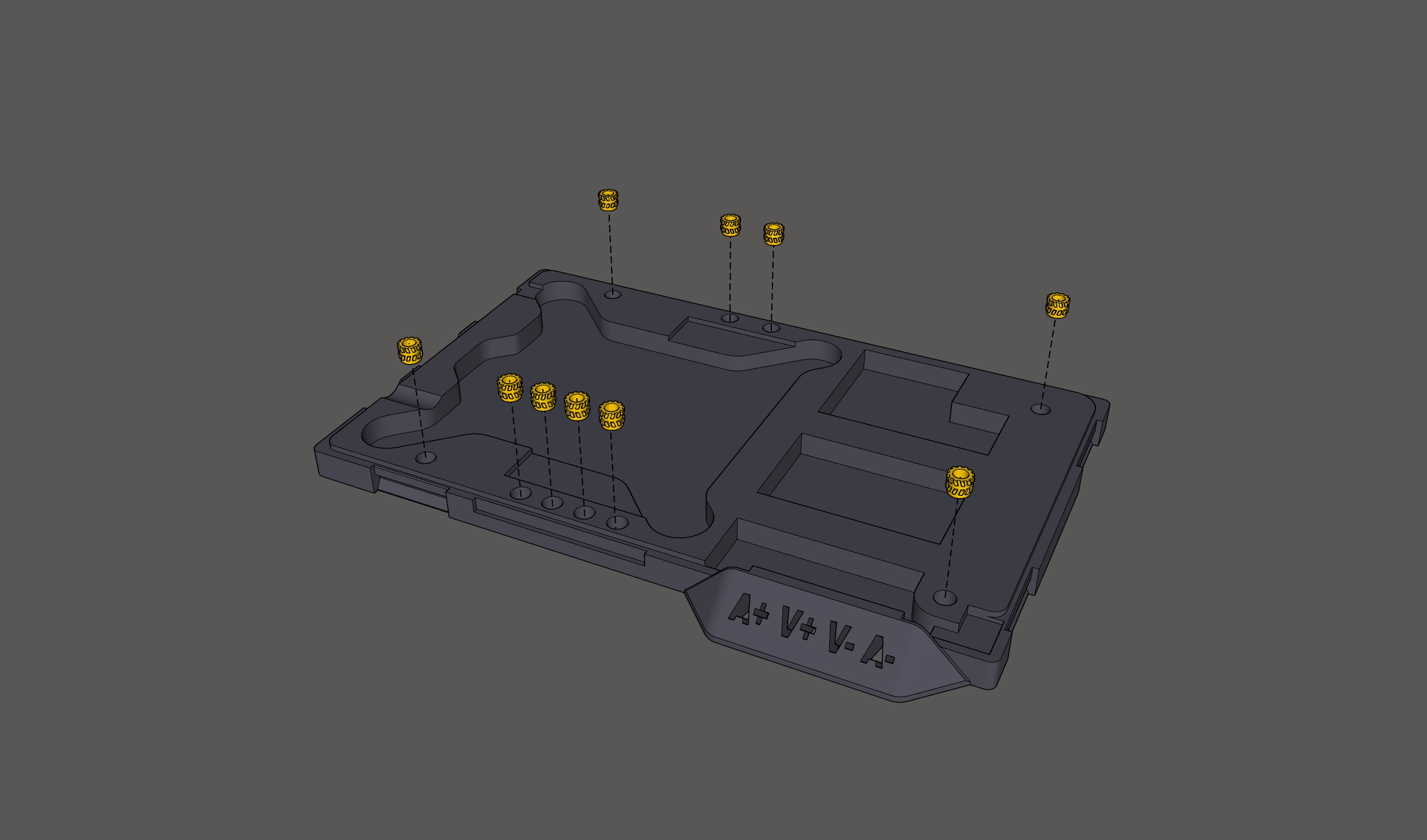

1) Đầu tiên, lắp 10 long đền ép nhiệt từ phía trên vào phần Atorch Bottom - Heat-Set nuts của vỏ hộp:

2) Vặn bo mạch điện tử Atorch bằng bốn con vít M3 10mm vào nắp đáy:

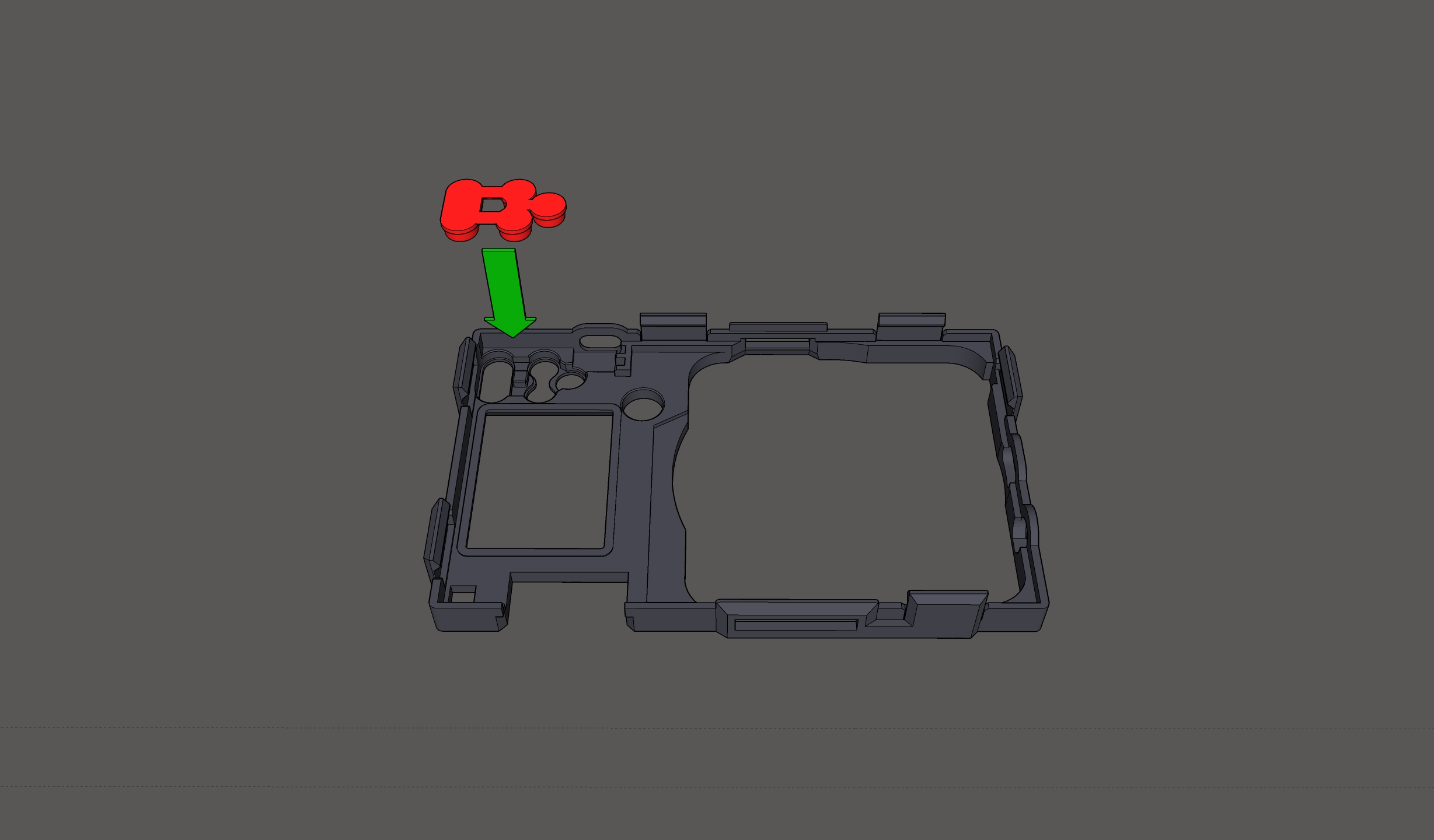

3) Lắp các Nút (Buttons) vào nắp trên Atorch_Top, đảm bảo các nút di chuyển trơn tru. Nếu chúng bị phồng ở chân, hãy mài các cạnh của chúng:

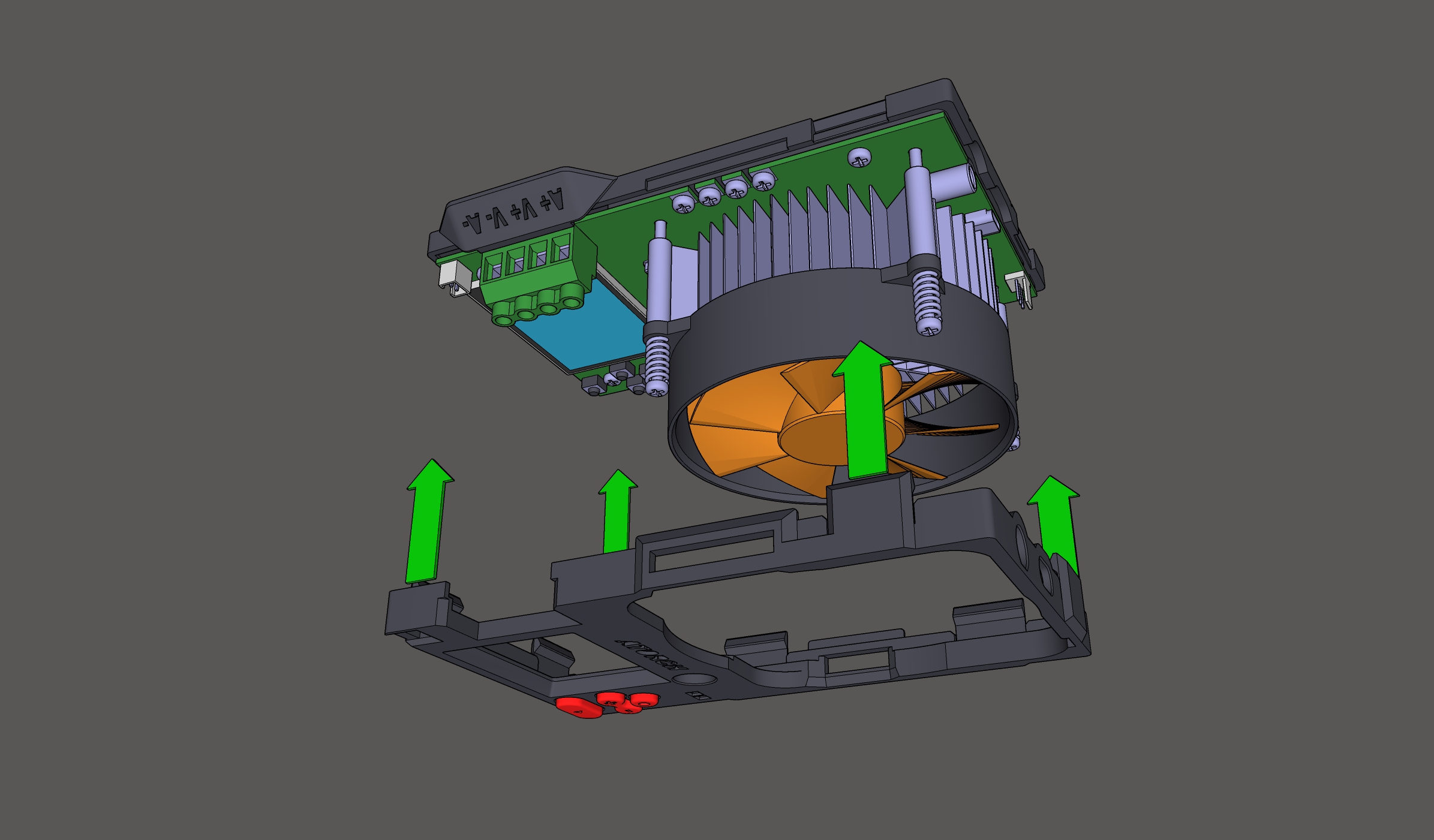

4) Lật ngược Atorch để gắn nắp trên sao cho các nút (màu đỏ trong hình) không bị rơi ra:

✔ Sau khi nghe thấy 6 tiếng click, bạn đã hoàn thành.
