Vỏ hộp bảo vệ Atorch DL24 150W (Cải tiến tản nhiệt)

Vỏ hộp bảo vệ Atorch DL24 150W tối ưu tản nhiệt

Nếu anh em đang sở hữu thiết bị tải điện tử Atorch DL24 150W mà thấy phần vỏ gốc chưa thực sự ưng ý, thì mẫu thiết kế 3D này chính là giải pháp dành cho anh em. Đây là phiên bản vỏ hộp được tinh chỉnh kỹ lưỡng, tập trung vào việc cải thiện khả năng làm mát và đơn giản hóa cấu trúc để giúp việc lắp đặt linh kiện điện tử trở nên gọn gàng, thuận tiện hơn rất nhiều. Với thiết kế tùy chỉnh này, thiết bị của anh em sẽ được bảo vệ tốt hơn trong quá trình đo đạc công suất cao mà không lo quá nhiệt.

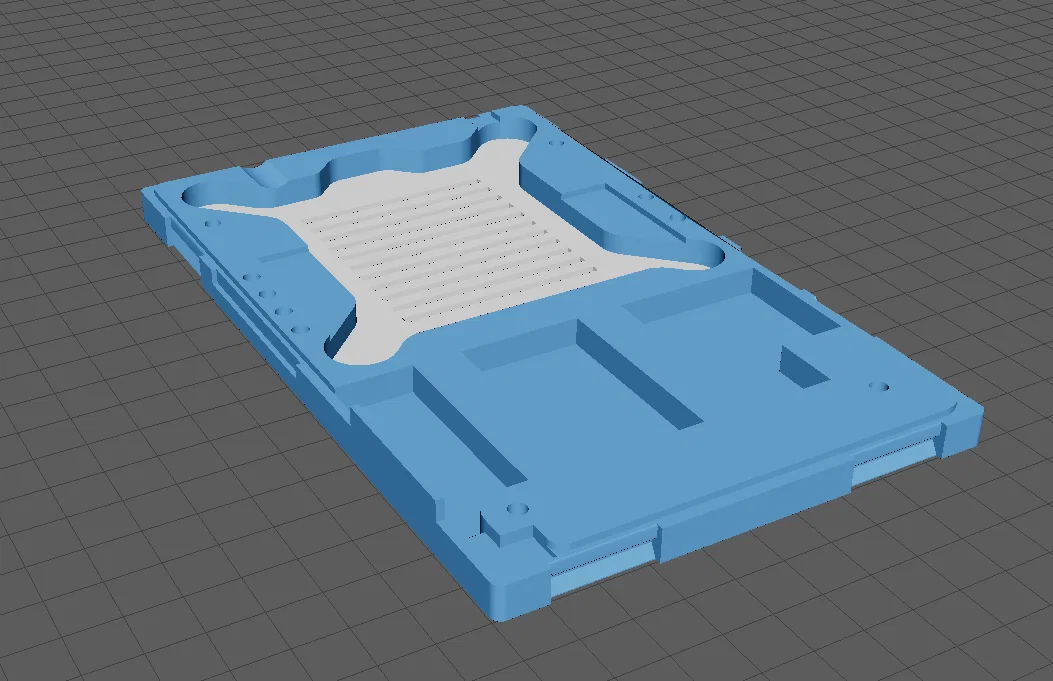

Điểm đáng giá nhất của mẫu vỏ hộp này là các khe thông gió đã được bổ sung trực tiếp ở phần đáy. Điều này cực kỳ quan trọng vì Atorch DL24 khi hoạt động ở mức 150W thường tỏa ra lượng nhiệt rất lớn, cần lưu thông không khí tốt để bảo vệ mạch điện bên trong. Bên cạnh đó, tác giả đã loại bỏ phần gờ nhô lên ở khu vực tải, giúp không gian lắp ráp trở nên thông thoáng, loại bỏ được các điểm cấn không cần thiết khi anh em cố định board mạch vào hộp.

Dưới đây là một số lưu ý để anh em có thể in mẫu này đạt chất lượng tốt nhất:

• Tối ưu tản nhiệt: Các lỗ thông gió dưới đáy giúp luồng khí đối lưu tốt hơn, anh em nên đảm bảo máy in không bị tắc nhựa khi in phần này.
• Chất liệu in khuyến nghị: Nên sử dụng PETG hoặc ABS để chịu nhiệt tốt hơn so với PLA, tránh việc vỏ bị biến dạng khi thiết bị tải hoạt động lâu dài.
• Thông số in: Anh em có thể để layer height từ 0.2mm đến 0.28mm là đủ đẹp, mật độ infill tầm 20-30% là đảm bảo độ cứng vững chắc.
• Hỗ trợ in (Support): Nên thiết lập support nhẹ ở những vị trí có lỗ vít hoặc khe cắm để đảm bảo độ chính xác khi lắp ráp linh kiện.
• Gia công sau in: Anh em có thể mài nhẹ các cạnh để khi lắp board mạch vào sẽ khớp hoàn hảo, không bị cấn hay hở.

Việc tự in một chiếc vỏ hộp cho Atorch DL24 không chỉ giúp thiết bị trông chuyên nghiệp hơn mà còn giúp kéo dài tuổi thọ cho mạch điện tử. Hy vọng mẫu thiết kế này sẽ giúp anh em yên tâm hơn khi sử dụng thiết bị trong các dự án test điện của mình.
