Vỏ bảo vệ cho thiết bị tải giả Atorch DL24 (Bản tùy chỉnh)

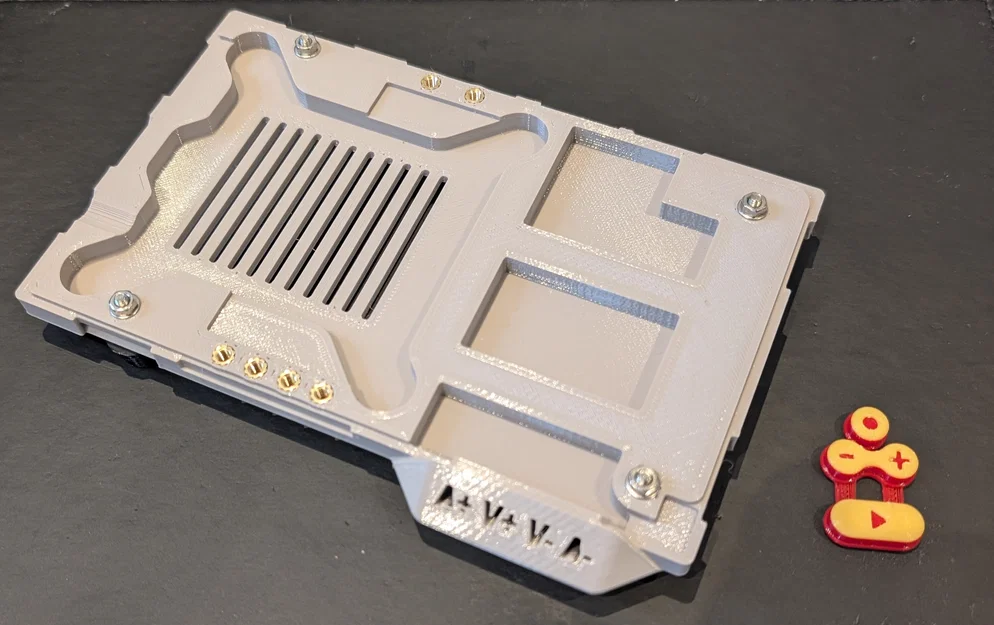

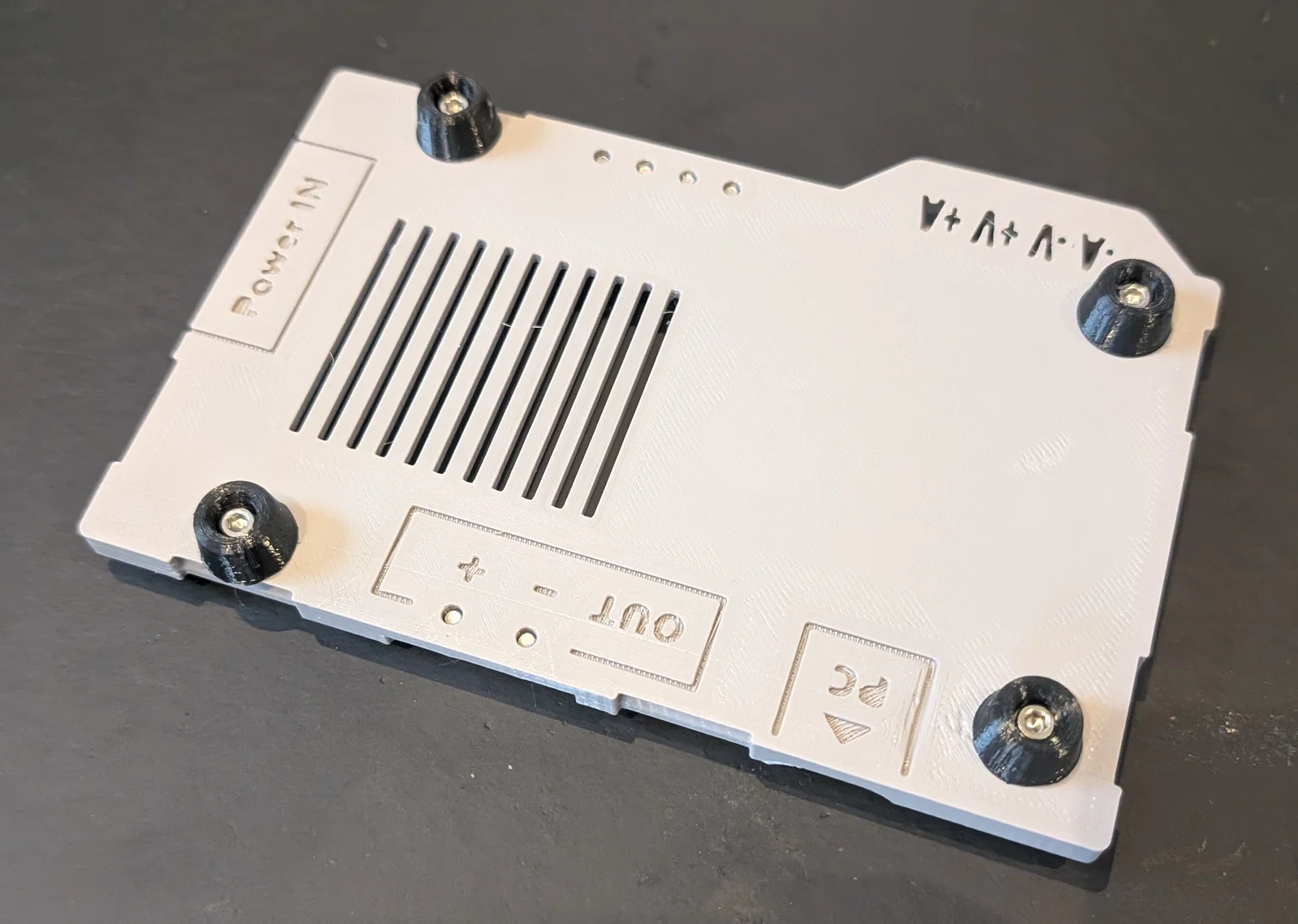

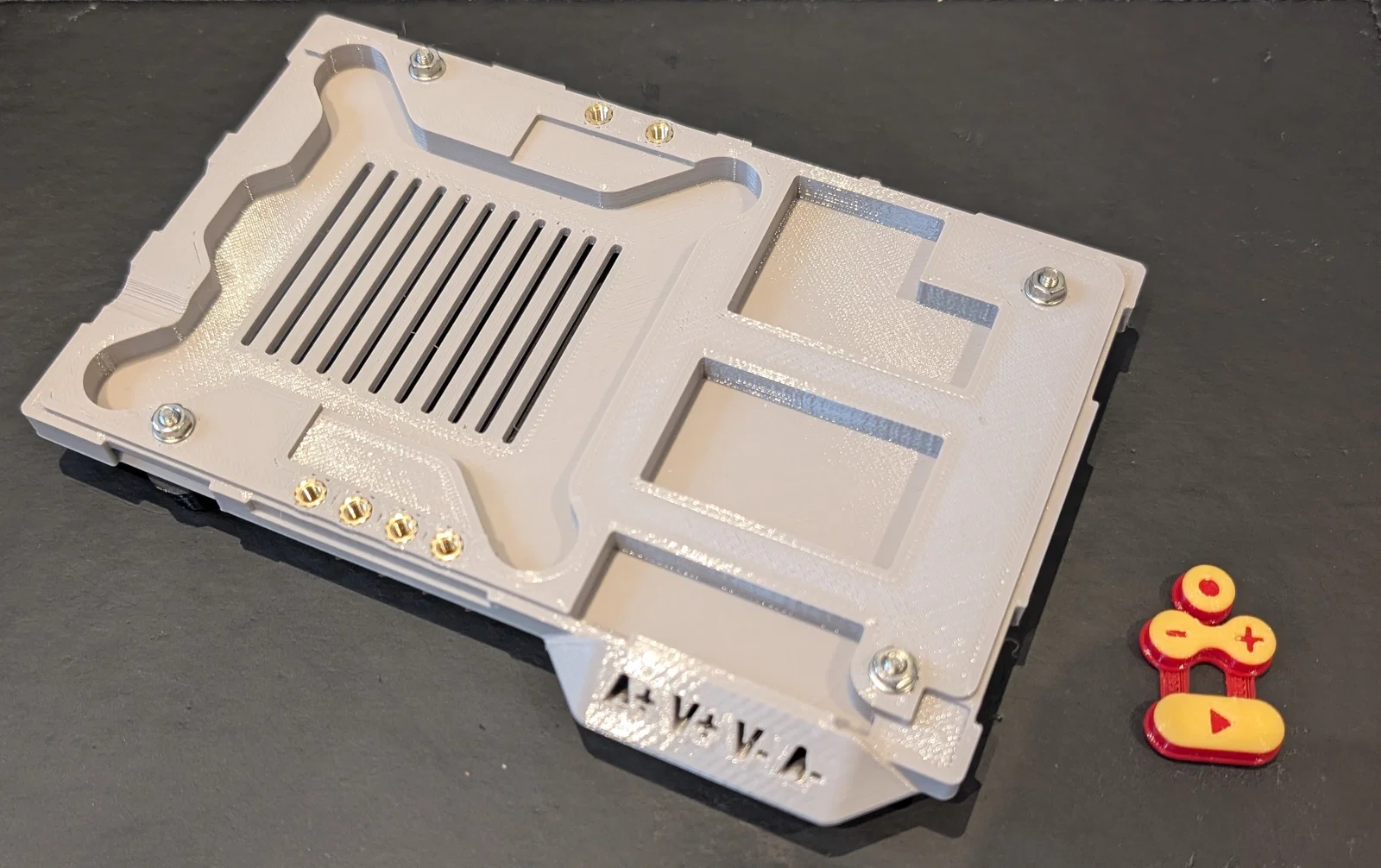

Theo yêu cầu của một người bạn, mình đã xem xét thiết kế của chiếc vỏ này. Dù thiết kế gốc rất tuyệt vời, nhưng sau khi nghe bạn mình mô tả về khả năng xử lý công suất, mình thấy việc bổ sung các khe thông gió bên dưới bảng mạch PCB sẽ là một cải tiến hợp lý, và vì vậy chúng ta cũng cần thêm chân đế để nâng thiết bị lên cao. Mình đã thiết kế các chân đế này cực kỳ đơn giản trên OpenSCAD để in bằng nhựa TPU 95A màu đen.

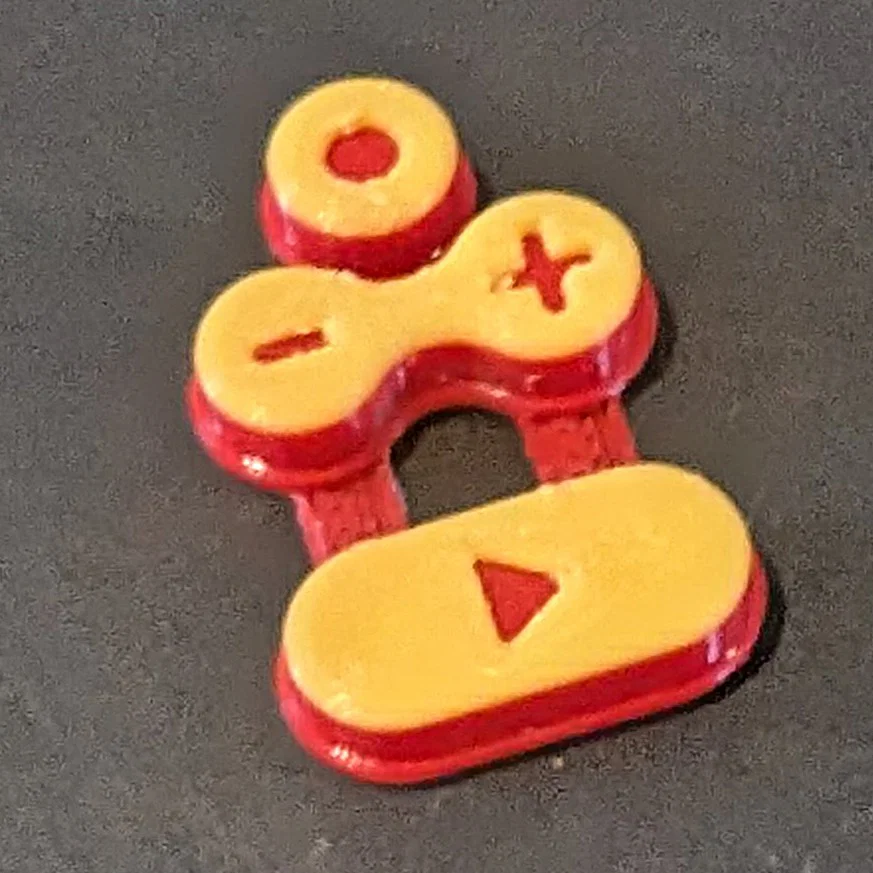

Mình cũng nhận thấy thiết kế nút bấm đơn lẻ tuy tốt nhưng việc dùng chất liệu TPU sẽ mang lại cảm giác thú vị hơn. Sẵn tiện, mình dùng Prusa Slicer để in hai màu (xem ảnh) nhằm tạo độ tương phản bắt mắt.

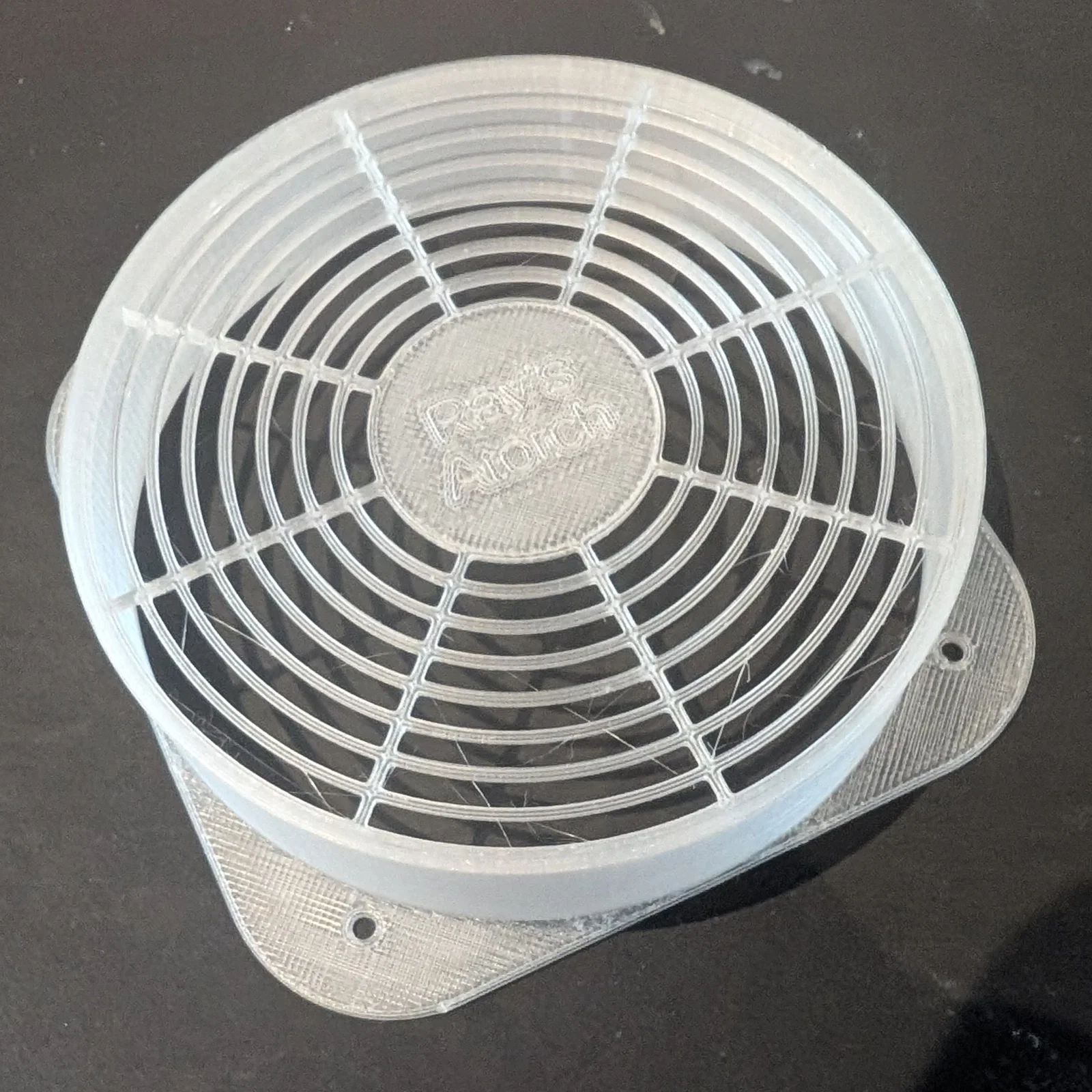

Ngoài ra, thiết bị gốc gần như 'trần trụi' với chiếc quạt lộ thiên, rất dễ gây nguy hiểm nếu lỡ tay làm rơi tua vít hoặc tệ hơn là bị kẹt ngón tay vào. Mình đã dựa trên kích thước thực tế và file thiết kế hoàn chỉnh tuyệt vời của Zachar để tạo ra một khung bảo vệ quạt. Phần này được in bằng nhựa ABS thành hai mảnh rồi dán lại với nhau, sau đó cố định vào thiết bị Atorch ngay dưới các lò xo giảm rung.

Mình đã in hai phần vỏ bằng PETG, chân đế và nút bấm bằng TPU, còn khung bảo vệ quạt thì dùng ABS. Mình sử dụng Prusa Slicer và máy Prusa Core One với đầu phun tiêu chuẩn high-flow 0.4mm, chiều cao lớp in 0.2mm. Ngoại trừ phần chân đế, các đoạn cong tiếp xúc với mặt bàn được chỉnh xuống 0.08mm, và khung bảo vệ được in với chiều cao lớp 0.1mm.

Đây là một thiết kế gốc tuyệt vời từ Zachar, và như mọi người thấy trong ảnh, đây là một dự án rất ưng ý. Chúc các bạn thực hiện thành công. Polymath.
