Giá đỡ rack module 19-inch cho Unifi UCG-Fiber

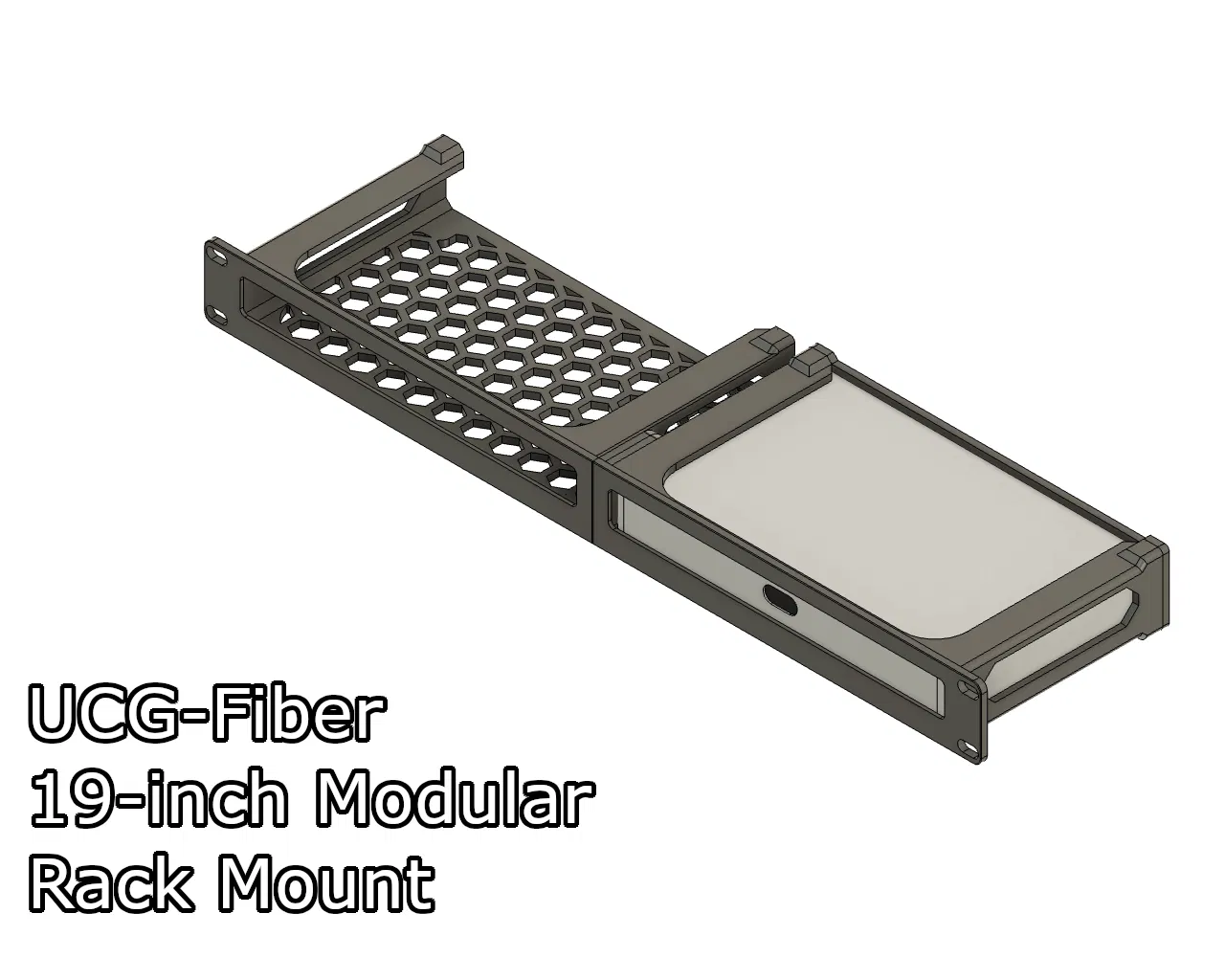

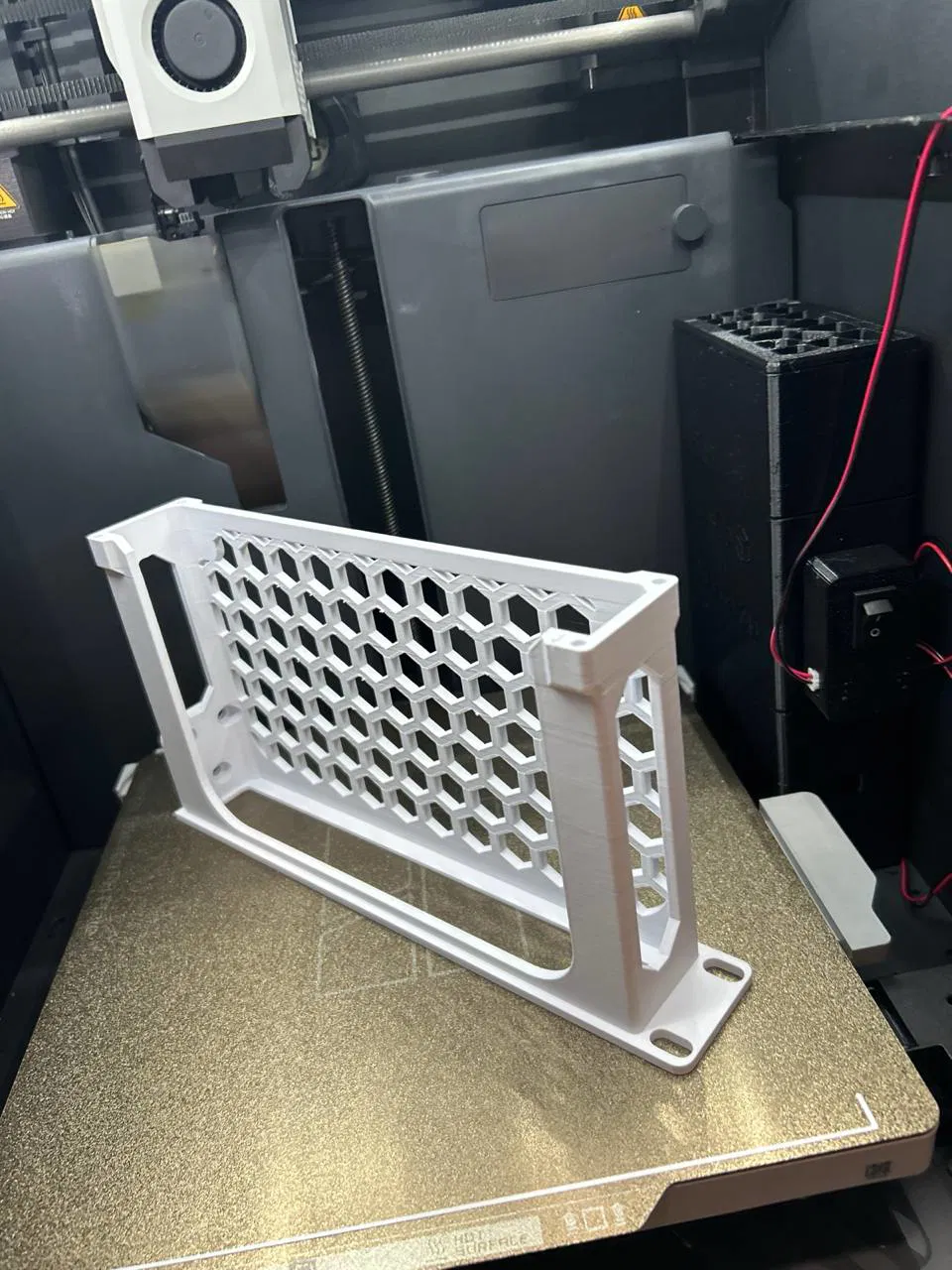

Bộ giá đỡ gắn rack 19-inch dạng module, 2 phần, cho thiết bị gateway cloud Ubiquiti Unifi UCG-Fiber.

Giá đỡ này là một phần của hệ thống giá đỡ gắn rack 19-inch dạng module mà mình đã thiết kế. Bạn có thể tùy ý kết hợp các module với nhau. Xem các mẫu của mình tại đây để tìm các module giá đỡ 19-inch khác.

Bạn có thích các mẫu của mình không? Hãy mua cho mình một ly cà phê nhé ;)

Nên in mẫu nào?

Mẫu này có 6 phiên bản. 4 cho phần gắn bên phải và 2 cho phần gắn bên trái.

• Bên phải (phần bắt ốc):
  • Có khoét lỗ phía trước để luồn dây nguồn
    • Có lỗ cho ren cấy M3. → UCG-Fiber 19i RM for Thread Inserts - Right (Screw).stl
    • Có lỗ để bắt ốc trực tiếp vào nhựa. → UCG-Fiber 19i RM - Right (Screw).stl
  • Không có khoét lỗ phía trước
    • Có lỗ cho ren cấy M3. → UCG-Fiber 19i RM NC for Thread Inserts - Right (Screw).stl
    • Có lỗ để bắt ốc trực tiếp vào nhựa. → UCG-Fiber 19i RM NC - Right (Screw).stl
• Bên trái (phần đai ốc lục giác):
  • Không có khoét lỗ phía trước
    • Có lỗ cho ren cấy M3. → UCG-Fiber 19i RM NC for Thread Inserts - Left (Hex).stl
    • Có lỗ để bắt ốc trực tiếp vào nhựa. → UCG-Fiber 19i RM NC - Left (Hex).stl

Bạn có thể sử dụng cùng một tấm đế phía sau bất kể bạn chọn phiên bản nào.

Mỗi phiên bản được tối ưu hóa cho các tình huống cụ thể. Nếu bạn không biết nên in cái nào, hãy làm theo hướng dẫn bên dưới:

• UCG-Fiber với màn hình hướng ra phía trước giá đỡ:

Nếu bạn gắn UCG-Fiber sao cho màn hình hướng ra phía trước, hãy sử dụng một trong các giá đỡ bên trái. Điều này sẽ cho cái nhìn gọn gàng hơn và vẫn cho phép bạn truy cập khay SSD.

• UCG-Fiber với các cổng hướng ra phía trước giá đỡ:

Trong trường hợp này, hãy ưu tiên một trong các giá đỡ bên phải. Có các phiên bản có khoét lỗ cho dây nguồn để luồn dây dễ dàng hơn. Điều này cũng cho phép bạn truy cập khay SSD.

Bộ phận cần thiết

• 4 con ốc M3x10 hoặc 4 con ốc M3x12 cho tấm đế sau.
• (Tùy chọn) 4 ren cấy M3. Nếu bạn sử dụng phiên bản có ren cấy.
• 3 con ốc M5 (Kích cỡ: 12mm).
• 3 con đai ốc lục giác M5.

Lắp ráp giá đỡ

Lưu ý: Các module được sử dụng trong hướng dẫn này chỉ mang tính minh họa và mình đang sử dụng chúng cho toàn bộ dòng sản phẩm. Nó có thể không phản ánh các mẫu bạn tải xuống từ trang này.

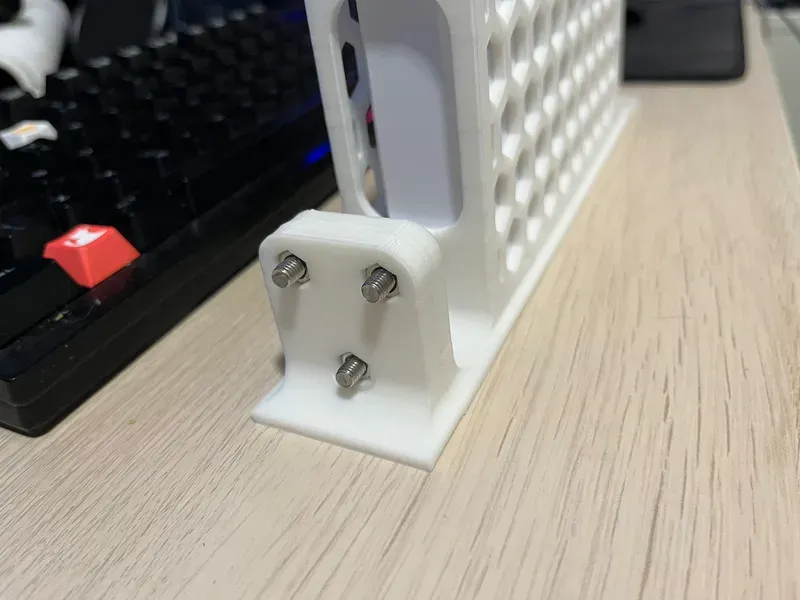

• Để lắp ráp các bộ phận, hãy chèn 3 con ốc vào module Bên Phải.

• Sau đó căn chỉnh nó với module Bên Trái.

• Sau đó, lắp các đai ốc lục giác vào các con ốc, và sử dụng tua vít hoặc chìa khóa lục giác.

• Siết chặt ốc cho đến khi bạn cảm thấy có lực cản và các đai ốc đã vào đúng vị trí. Sau đó, bạn có thể lắp giá đỡ vào rack của mình.

Cài đặt In

Rafts:

Không quan trọng.

Supports:

Không.

Độ phân giải:

0.2 hoặc 0.24

Tường/Chu vi:

Infill:

20% trở lên.

Sợi in:

PETG, ABS, ASA, PC, Nylon.

PLA cũng có thể dùng được, nhưng hãy chú ý đến nhiệt độ chuyển pha (glass transition temperature) của sợi in mà nhà sản xuất của bạn cung cấp.
