Ví dụ Bánh răng Giáo dục 3 - Đèn lồng

Bộ sưu tập Ví dụ Cơ khí Giáo dục của tôi Đây là một trong những mô hình ví dụ về cơ cấu cơ khí giáo dục của tôi trên đế 80mm x 80mm.

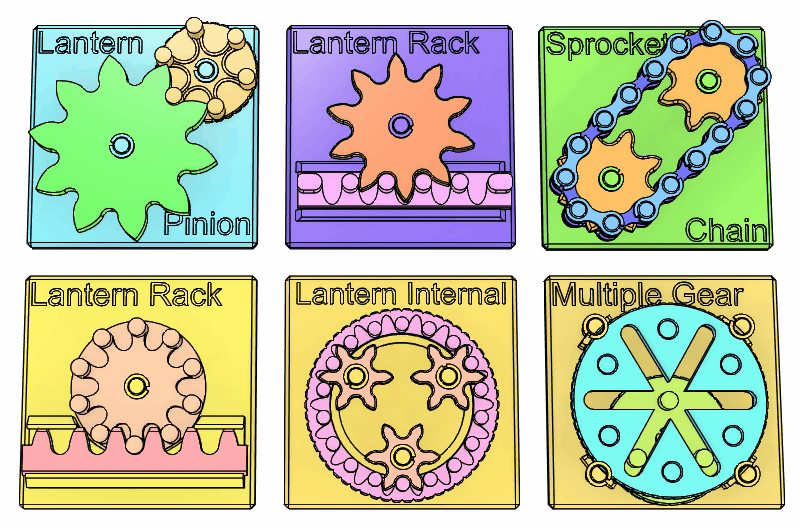

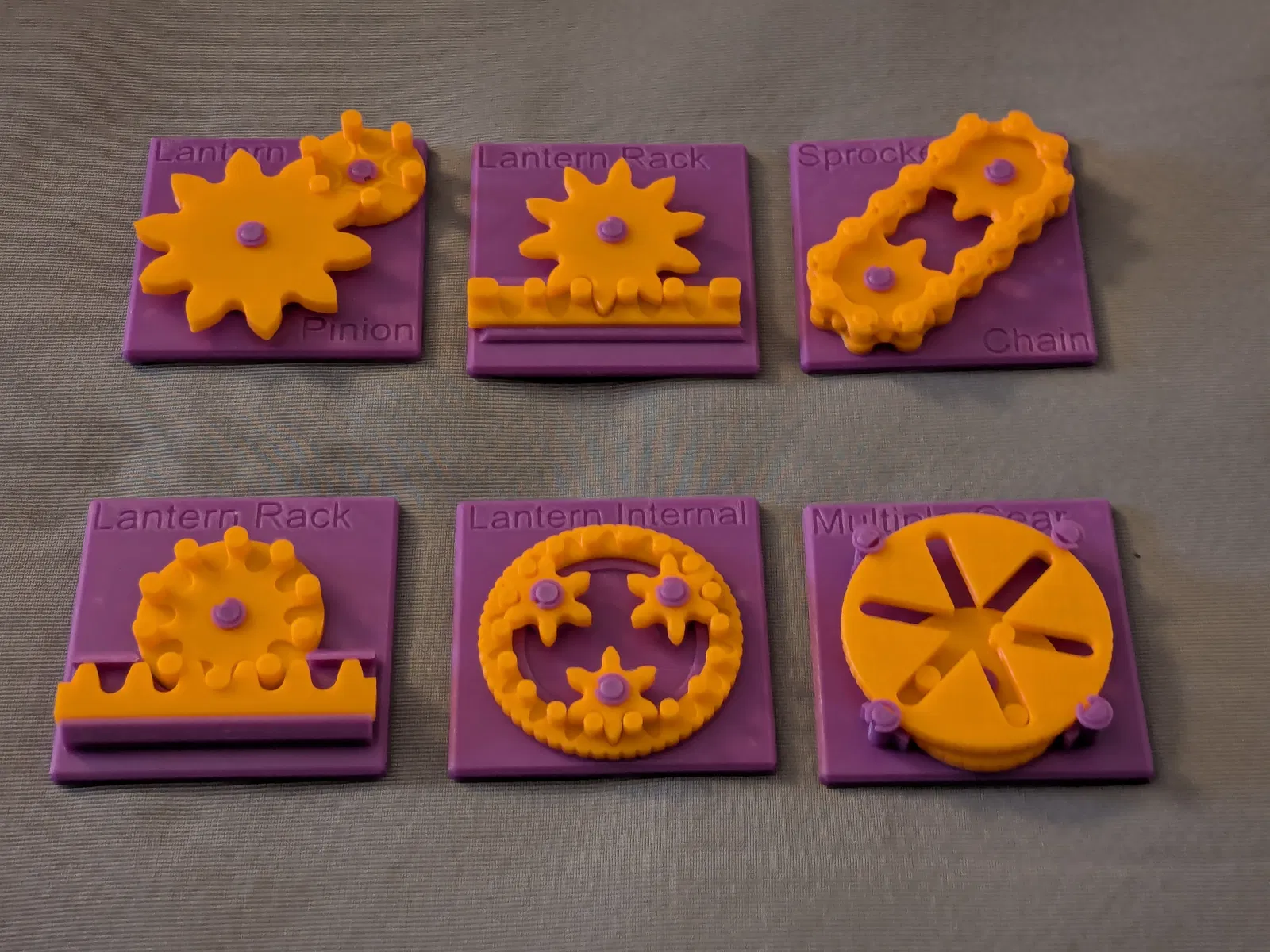

Bạn có thể tìm thấy tất cả các mẫu của bộ sưu tập tại đây => Bộ sưu tập Ví dụ Cơ cấu Cơ khí ### Bộ này Bộ hiện tại bao gồm: Bánh răng đèn lồng Ngoài Thanh răng và bánh răng thanh Trong Xích & Bánh răng Bánh răng Trammel Đa năng ### Mô tả ngắn gọn Bánh răng đèn lồng là loại bánh răng ăn khớp với các chốt thay vì răng thông thường. Nếu các chốt có độ dày bằng không và nằm trên đường tròn tham chiếu, thì biên dạng răng của bánh răng đèn lồng ăn khớp sẽ là đường cycloid. Nếu chúng bị dịch chuyển khỏi đường tròn tham chiếu, biên dạng sẽ trở thành đường trochoid. Hình dạng răng thực tế cho các chốt có độ dày hữu hạn có thể thu được bằng cách dịch chuyển đường cycloid hoặc trochoid theo bán kính của các chốt. Khi các chốt có thể quay, ma sát giữa các chốt và bánh răng đèn lồng sẽ trở thành ma sát lăn thuần túy, không có ma sát trượt. Bánh răng Trammel Đa năng có thể được coi là một trường hợp đặc biệt của bánh răng đèn lồng trong, trong đó bánh xe chốt chỉ có ba chốt và bán kính tham chiếu bằng đúng một nửa bán kính của bánh răng trong. Từ "trammel" (cữ đo) đề cập đến bộ phận nhỏ chạy theo một rãnh thẳng như trong cơ cấu elip Archimedes, một cơ cấu nổi tiếng để vẽ hình elip. Trong hệ thống này, ba cữ đo chạy trong các rãnh thẳng sẽ truyền chuyển động quay một cách mượt mà giữa hai bánh xe. Hệ thống xích và bánh răng thoạt nhìn trông rất giống với thanh răng đèn lồng. Tuy nhiên, nếu nhìn kỹ hơn, chuyển động của các chốt hoàn toàn khác biệt. Khi một chốt được nhả ra khỏi bánh răng, nó di chuyển theo một đường tròn, với chốt lân cận – vẫn ăn khớp trong rãnh của bánh răng – đóng vai trò là tâm quay. Do đó, biên dạng răng lý thuyết của bánh răng là một cung tròn. Tuy nhiên, trên thực tế, hình dạng răng của bánh răng được xác định bằng thực nghiệm, vì xích dần bị giãn ra trong quá trình sử dụng. Các tiêu chuẩn công nghiệp quy định biên dạng răng có thể ăn khớp đúng ngay cả với các xích bị giãn nhẹ. Các cơ cấu xích và bánh răng được sử dụng rộng rãi trong xe đạp, xe máy và máy móc công nghiệp, nơi việc truyền công suất hiệu quả và khả năng điều chỉnh là quan trọng. #### Tham khảo Nhiều loại bánh răng https://507movements.com/mm_027.html  ### Video giới thiệu ### Hộp đựng Các mẫu này tương thích với hộp đựng đi kèm . ### In ấn Sử dụng các mẫu có tên ???-printable.stl để in. Các mẫu có tên ???-assembled.stl chỉ được cung cấp để hiển thị cách lắp ráp.   Sử dụng PETG đã khô tốt để có độ chính xác kích thước tốt hơn. Sử dụng chiều cao lớp 0.1 mm hoặc 0.08 mm để có bề mặt mịn hơn. Sử dụng tốc độ in chậm cho các phần nhô ra. Chọn vị trí đường nối “Random” (Ngẫu nhiên) để có vòng quay mượt mà hơn. Đường nối phân bố ngẫu nhiên sẽ dễ bị mòn sau một thời gian sử dụng. ### Chà nhám và Dũa Đôi khi, bánh răng bị ảnh hưởng bởi hiệu ứng dây (stringing) và/hoặc hiệu ứng chân voi (elephant foot), dẫn đến khớp quá chặt với trục (chúng được thiết kế với khoảng hở xuyên tâm 0.15 mm). Nếu bạn thấy bề mặt trục bị nhám do hiệu ứng dây, hãy chà nhám các phần nhám bằng một miếng giấy nhám nhỏ. Nếu bạn cảm thấy bánh răng không quay mượt mà do hiệu ứng chân voi, hãy làm rộng lỗ một chút bằng cách sử dụng dũa thanh tròn mỏng. Nếu không có các vấn đề này, bánh răng sẽ quay rất mượt mà với ma sát tối thiểu. ### Lắp ráp Không cần keo. Chỉ cần gắn các vòng giữ vào trục. Các tấm của xích có cấu trúc gần giống với các vòng giữ, với các tấm có thể được gắn vào các trục ngắn của các bộ phận xích. Lắp ráp hoàn chỉnh xích trước. Sau đó gắn lên đế có bánh răng. ### Các mẫu giáo dục khác Bạn có thể cũng quan tâm đến các mẫu trong bộ sưu tập ví dụ cơ cấu cơ khí giáo dục của tôi. Tìm chúng tại đây: https://www.f3d.vn/profile/osamutake_3341417   ### Cập nhật 2025-10-31 Lật đĩa lớn trong Multiple Gear v80-printable.stl, nhờ nhận xét của @RemlURelmI_2427798. ### Lời cảm ơn Tôi bắt đầu tìm hiểu về bánh răng nhờ các bài viết và video YouTube tuyệt vời của K.$uzuki. Nhiều cơ cấu được giới thiệu ở đây đều xuất phát từ những giới thiệu trên trang web của ông. Ông cũng tự mình làm các mẫu bánh răng xuất sắc. Bộ sưu tập này sẽ không tồn tại nếu không có nguồn cảm hứng từ ông ấy. Tôi đã học được rất nhiều về chi tiết kỹ thuật thiết kế biên dạng răng bánh răng từ trang web Haguruma-No-Hanashi. Tôi thực sự biết ơn về điều đó. Chúc bạn in ấn vui vẻ!
