Máy Ép Lắp Insert Ren Chìm

CẬP NHẬT: Đã thêm định dạng file STEP. Trong dự án này, chúng ta sẽ chế tạo một bộ gá để lắp các loại insert ren chìm (heat set inserts). Sử dụng các bộ phận in 3D và phần cứng để chế tạo bộ gá hàn với hành trình con lăn tuyến tính mượt mà! Lắp các insert một cách thẳng tuyệt đối với độ chính xác cao bằng một đầu tip chuyên dụng để lắp insert.

Hướng dẫn chi tiết: https://learn.adafruit.com/heat-set-rig/ Video dự án https://youtu.be/bbsD-3_AP_0 3D Hangouts https://youtu.be/AJ9JT_pHqAw Layer by Layer https://youtu.be/Yrz57TUeFzI

Khi làm việc với các bộ phận in 3D, một bộ gá ép có thể giúp bạn lắp insert. Bộ gá này giữ cho mỏ hàn thẳng đứng và cho phép bạn ấn xuống một cách thẳng tuyệt đối. Đầu nóng của mỏ hàn làm nóng phần đồng thau và làm mềm nhựa. Ấn xuống sẽ đẩy insert vào bộ phận và khi nguội, nó sẽ được khóa cố định. Điều này có thể hữu ích cho những người làm các lô nhỏ hoặc nếu bạn đang tìm kiếm một công cụ để làm việc này dễ dàng hơn.

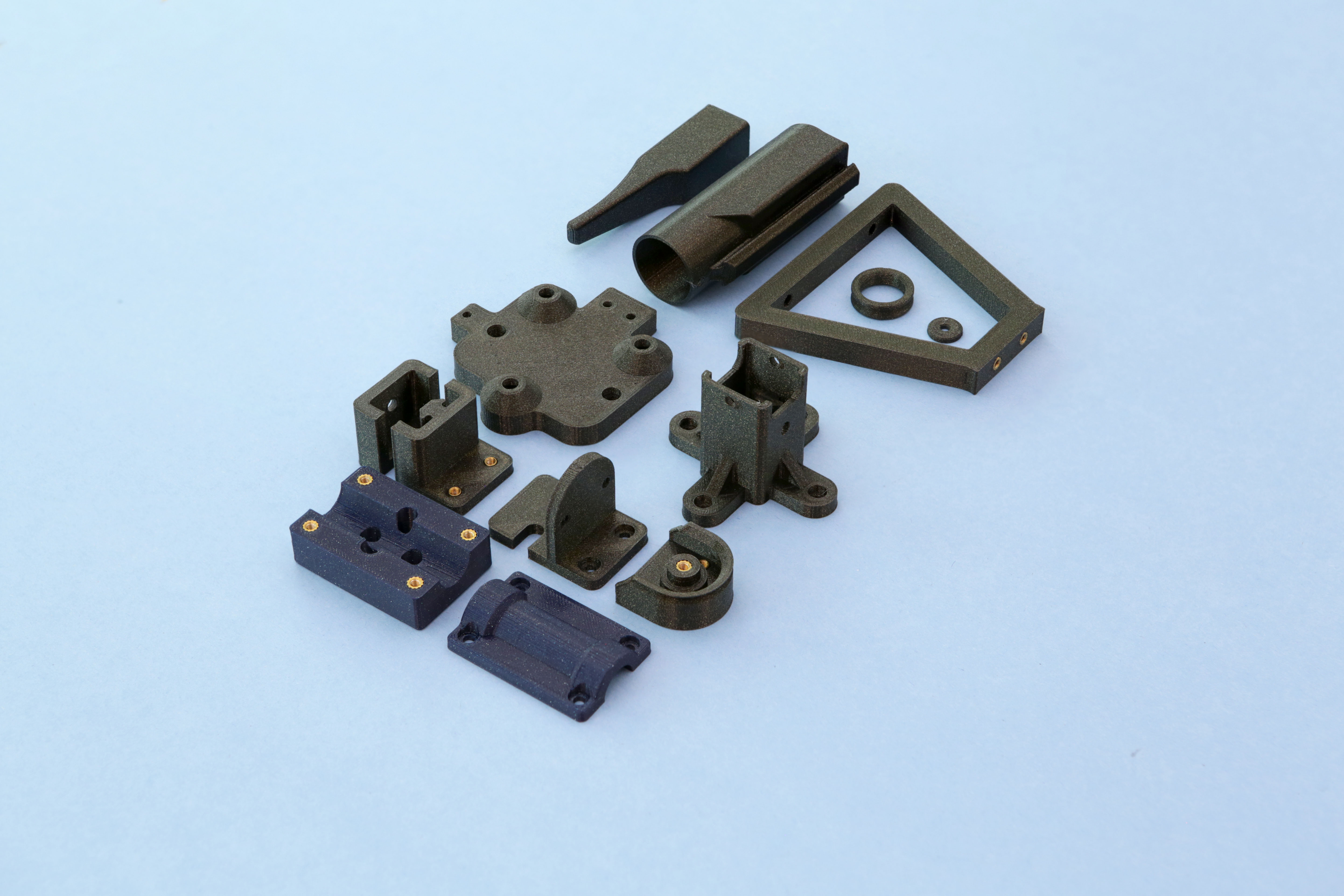

Bộ gá này làm cho việc lắp insert trở nên dễ dàng như dùng dao nóng cắt bơ – Chuyển động tuyến tính trên bộ gá này rất mượt mà. Cái này chắc chắn là hơi 'over engineered' và chúng tôi đã dành quá nhiều thời gian cho nó nhưng chúng tôi nghĩ mọi người sẽ thấy nó hữu ích. Bộ gá này có tính mô-đun và sử dụng phần cứng phổ biến – Các bộ phận in 3D có thể được sửa đổi và điều chỉnh để hoạt động với các thành phần khác. Có một hướng dẫn chi tiết cho dự án này để mọi người có thể tự xây dựng.

Việc giữ cho mỏ hàn thẳng có vẻ đơn giản và thường hoạt động tốt nhưng hình dạng nón của đầu hàn thông thường có thể làm kẹt insert và vô tình kéo nó ra trong khi làm chảy nhựa – Và điều đó đôi khi có thể làm hỏng các bộ phận.

Mỏ hàn 60W https://www.adafruit.com/product/3685

Đầu Tip Lắp Insert Ren Chìm (Heat-Set Installation Tips) https://www.adafruit.com/product/4239

Thanh nhôm định hình 2020 (2020 Aluminum Extrusion) https://www.adafruit.com/product/1221

Ốc vít đầu tròn M4 (M4 button head screws) https://www.adafruit.com/product/1160

Đai ốc T M4 ren mỏng (M4 Slim T-Nuts) https://www.adafruit.com/product/1157

Jaw PCB Vise (Stickvise PCB vise) https://www.adafruit.com/product/3197

Đầu hàn cho Insert Ren Chìm (Soldering Tips for Heat Set Inserts) https://www.adafruit.com/product/4239

Máy in 3D Inventor II (Inventor II 3D Printer) https://www.adafruit.com/product/3897

Nhựa in 3D (Filament for 3D Printers) https://www.adafruit.com/product/2080

Hướng dẫn in

Giấy phép: Creative Commons - Ghi công

Chủ đề: DIY Insert Ren Chìm Bằng Đồng

Các insert ren rất tuyệt vời để tạo các kết nối bu lông khi cố định các bộ phận với nhau. Việc thêm ren kim loại vào các bộ phận của bạn sẽ tăng đáng kể độ bền. Bạn cũng có thể nới lỏng kết nối và tháo rời mà không làm mòn ren.

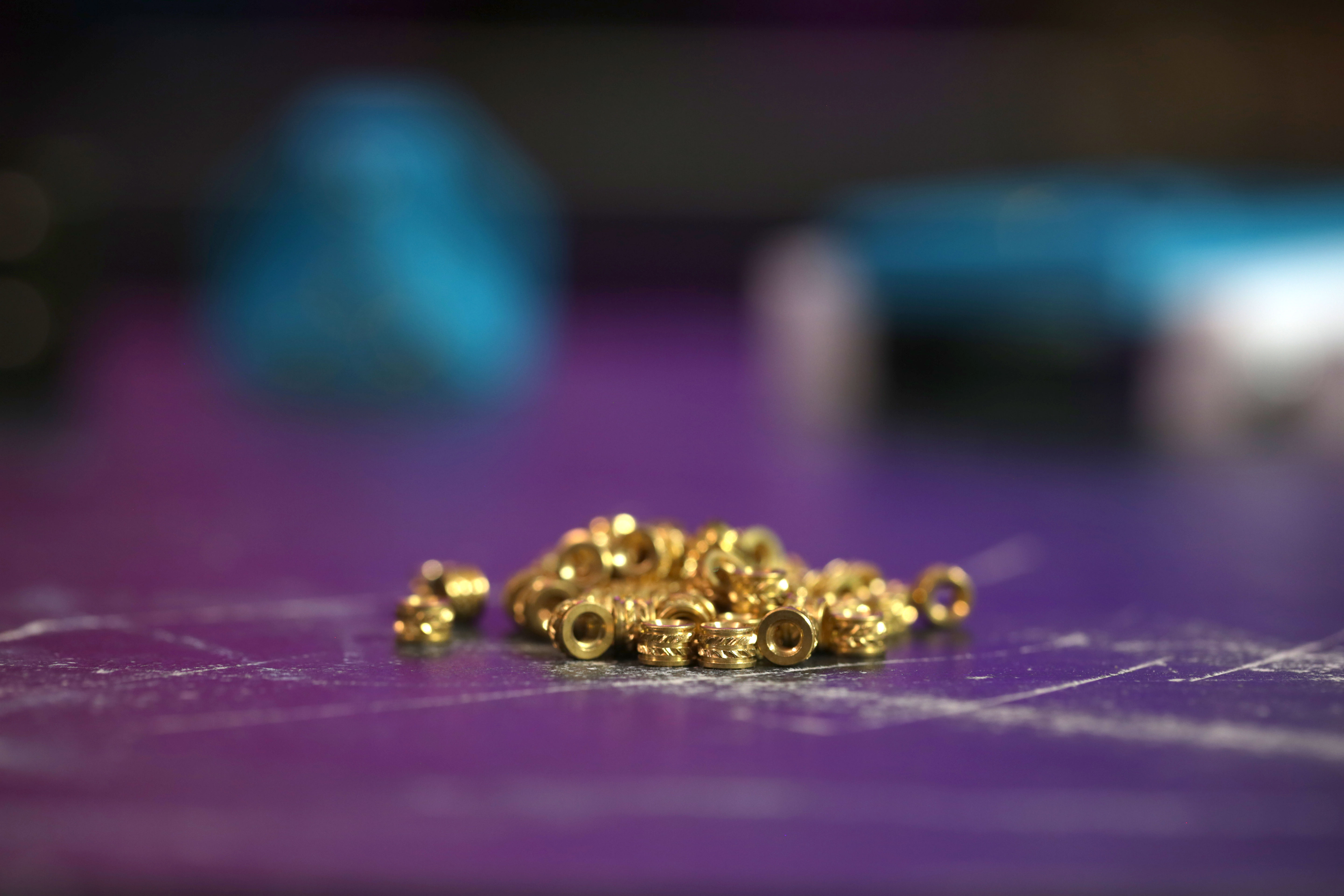

Phần ren hoa bên ngoài của các insert đồng thau này được thiết kế để gắn nhiệt vào nhựa. Đầu tip chuyên dụng để lắp insert hoạt động tốt hơn đầu hàn thông thường. Chúng tương thích với các mỏ hàn sử dụng bộ phận làm nóng bằng gốm bên trong như Hakko và Weller. Phần thân dài hơn có thể tiếp cận sâu hơn vào các bộ phận và góc khuất mà không chạm vào nhựa.

Phần tùy chỉnh

Cách hoạt động

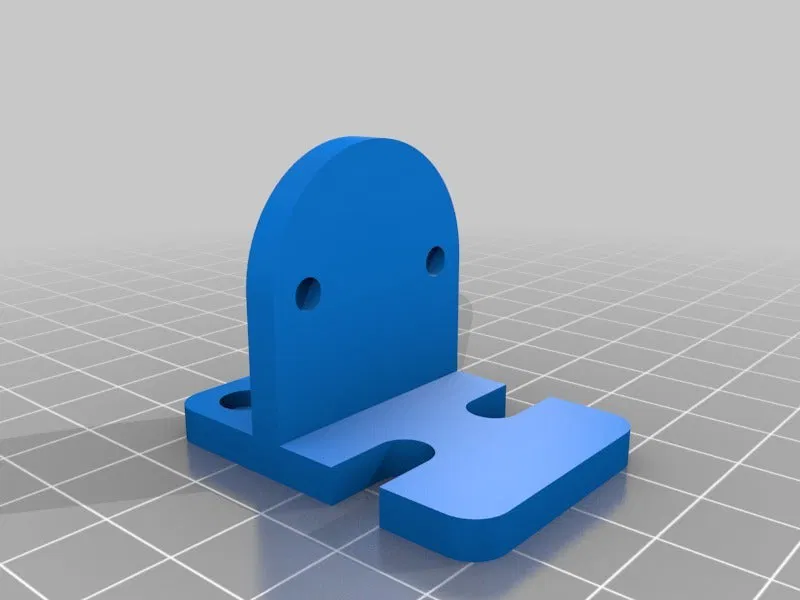

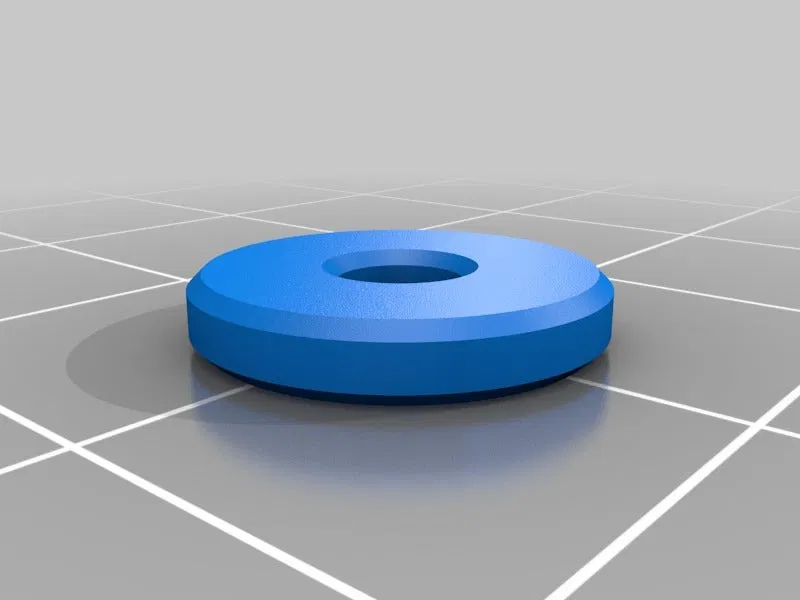

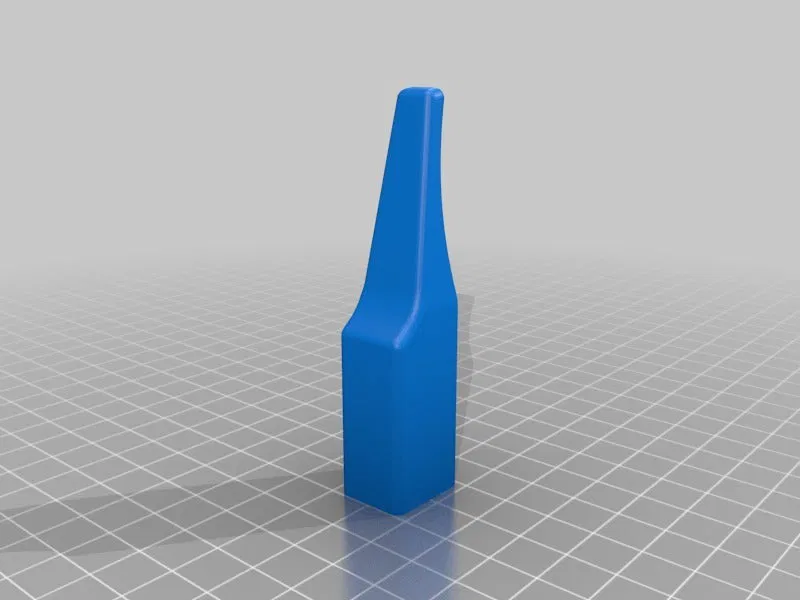

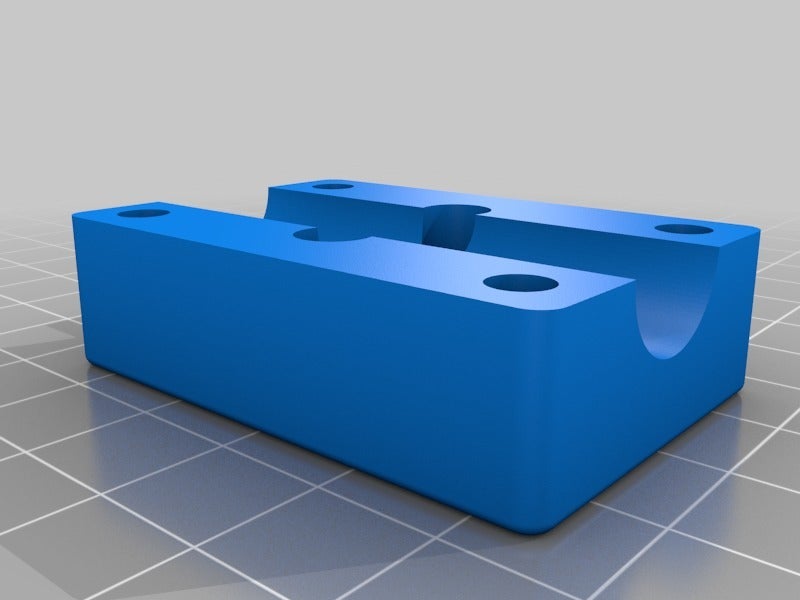

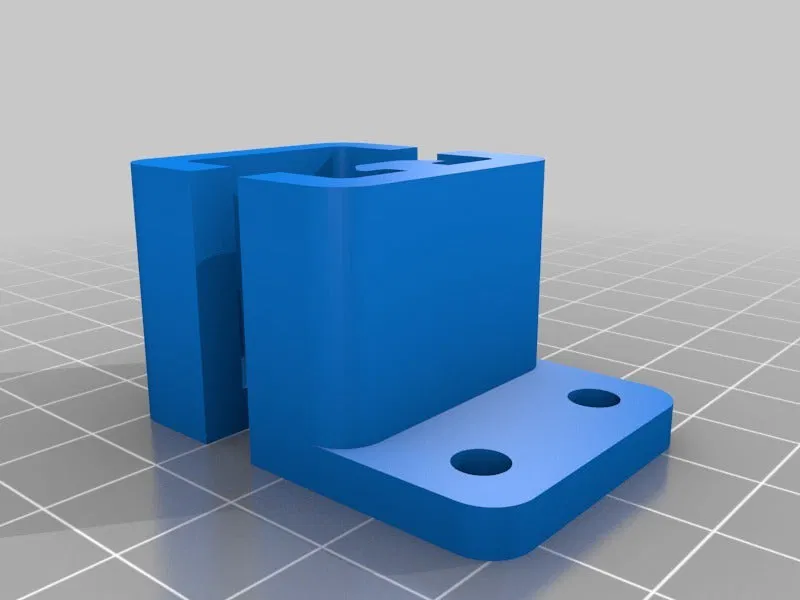

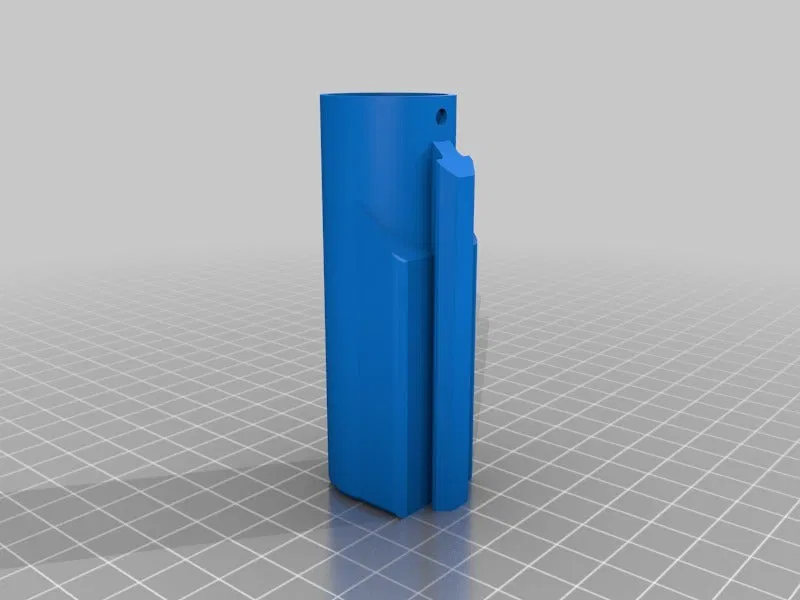

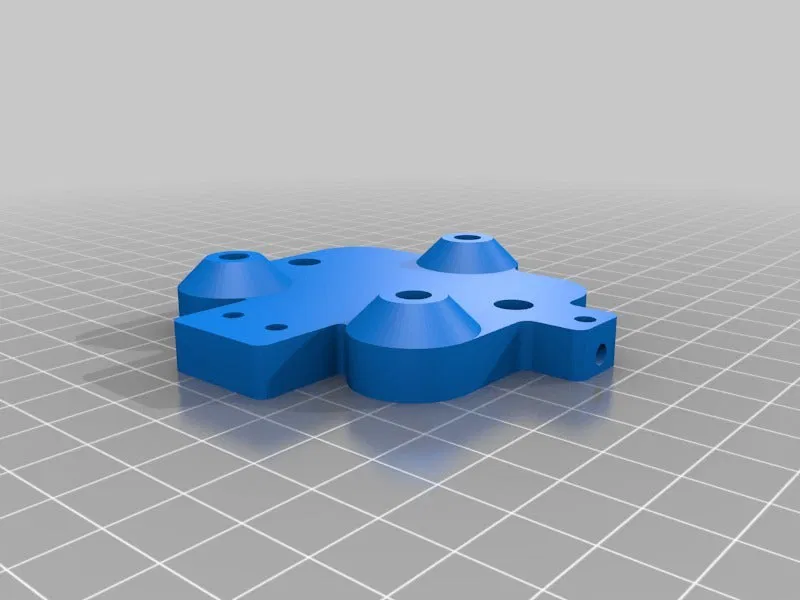

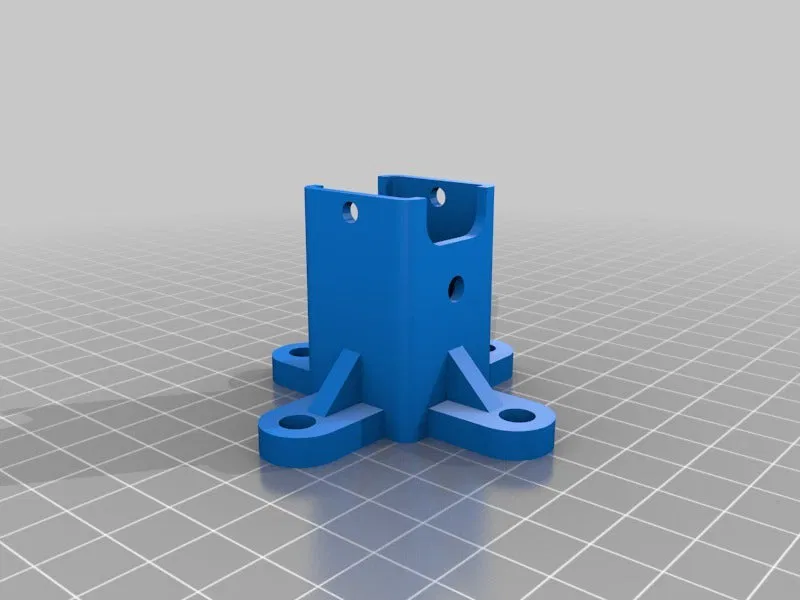

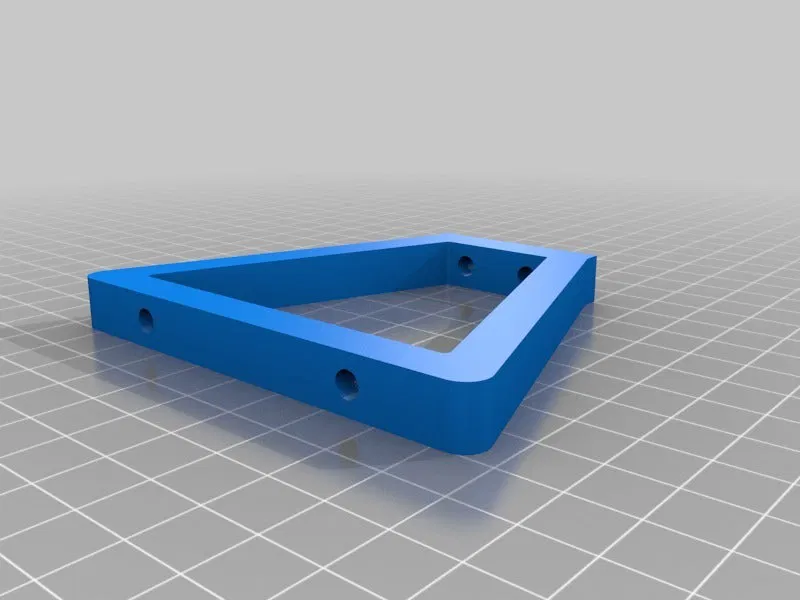

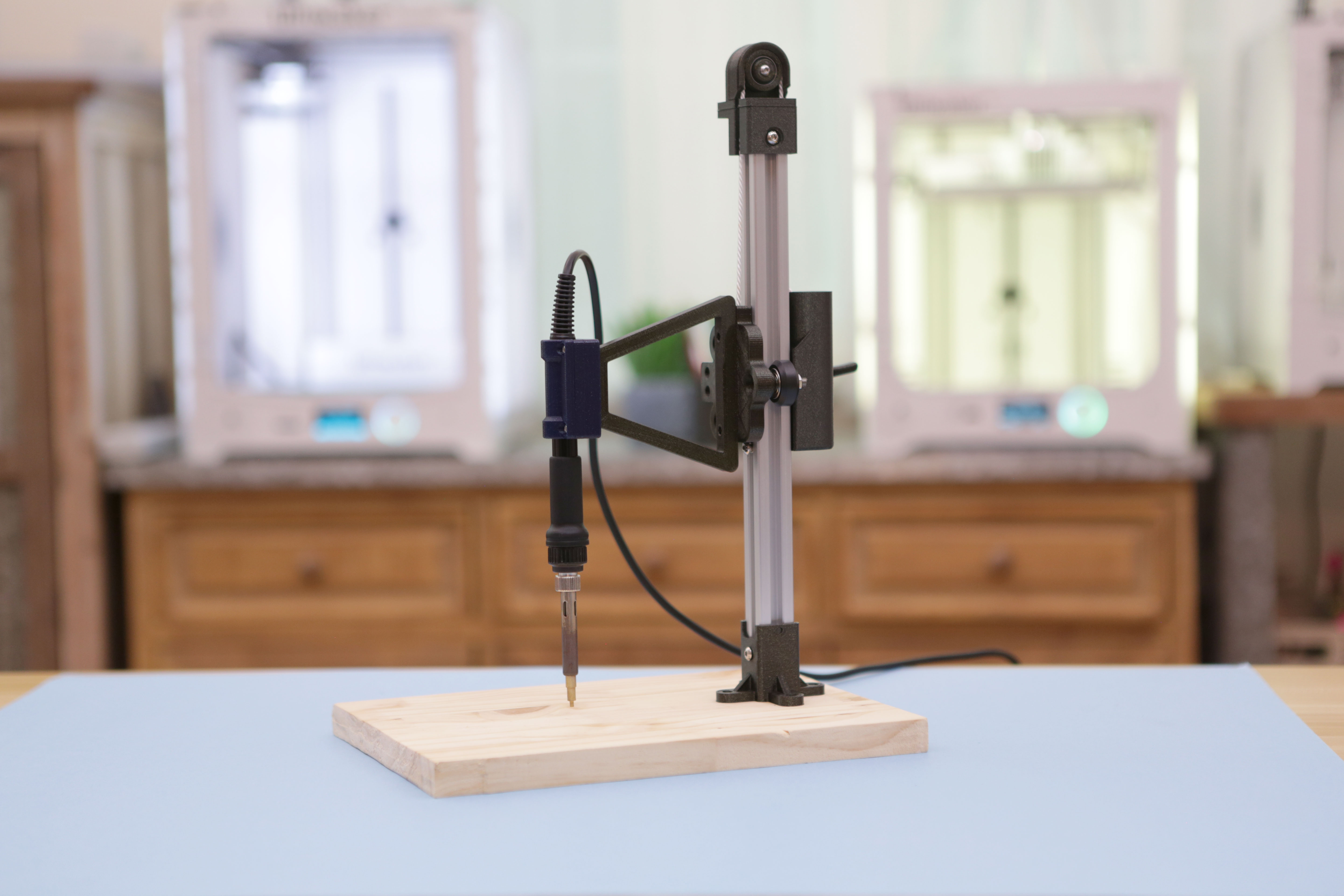

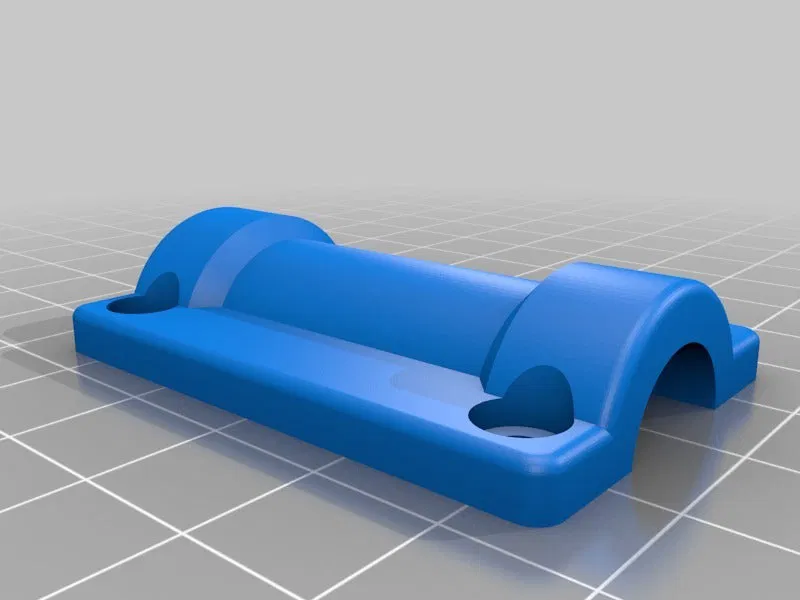

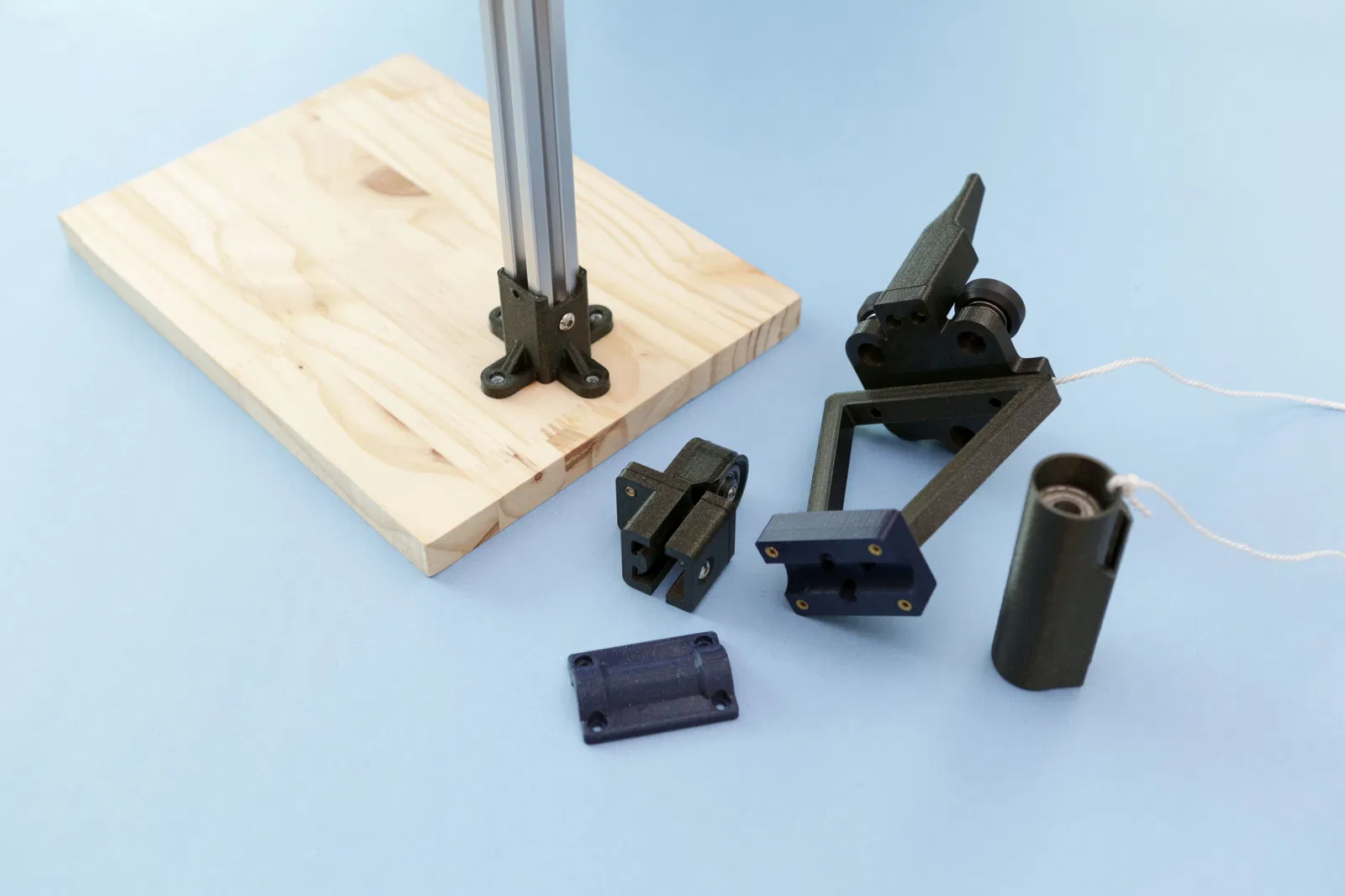

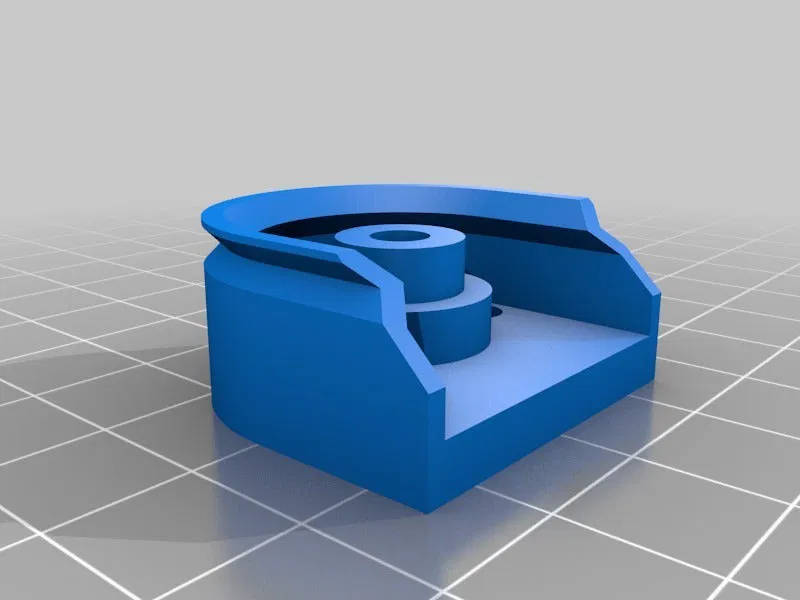

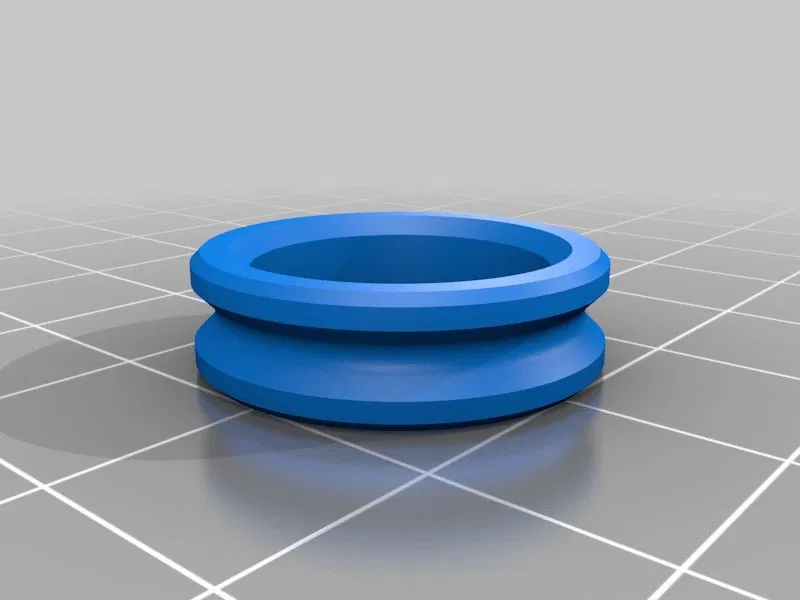

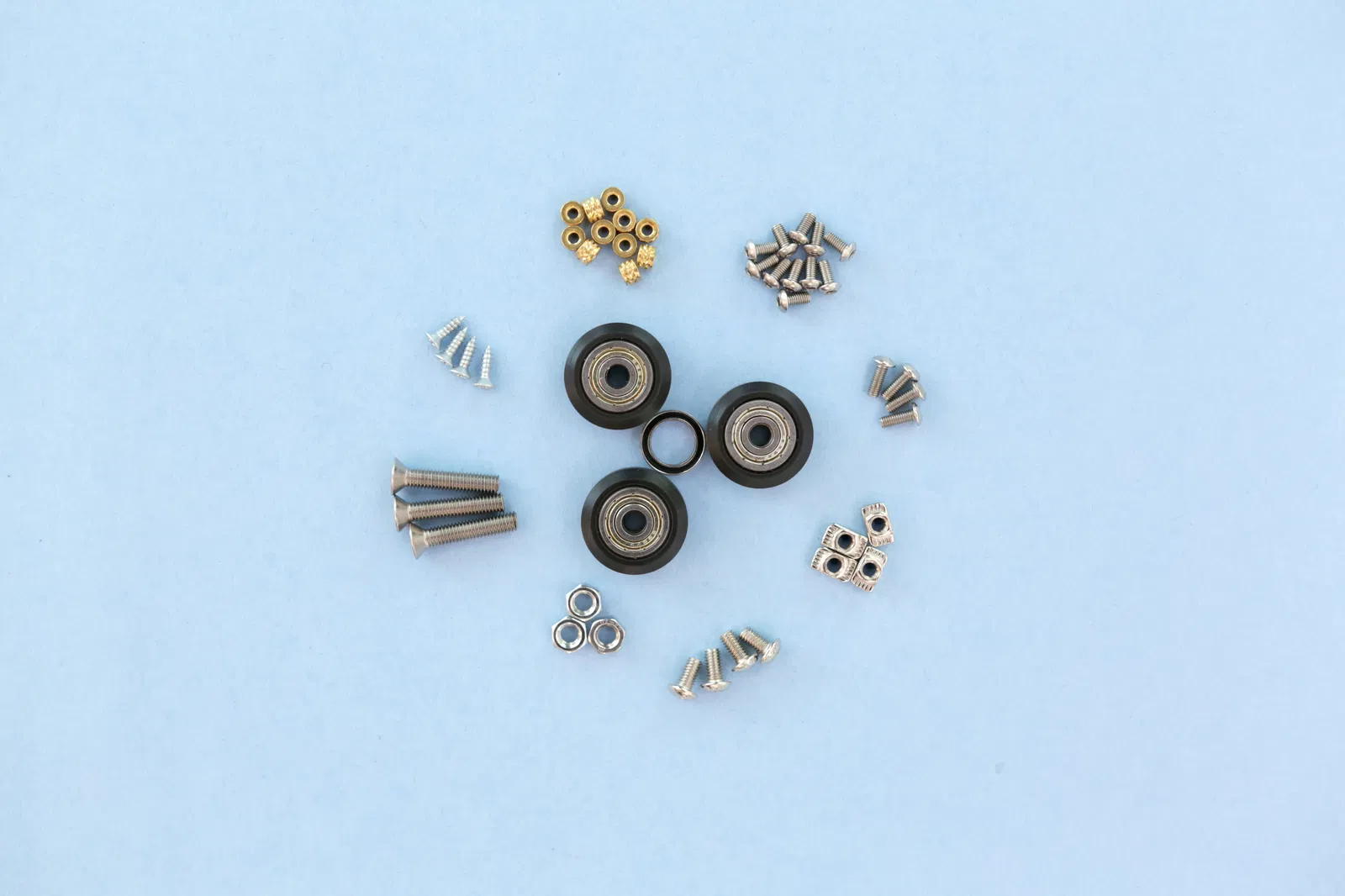

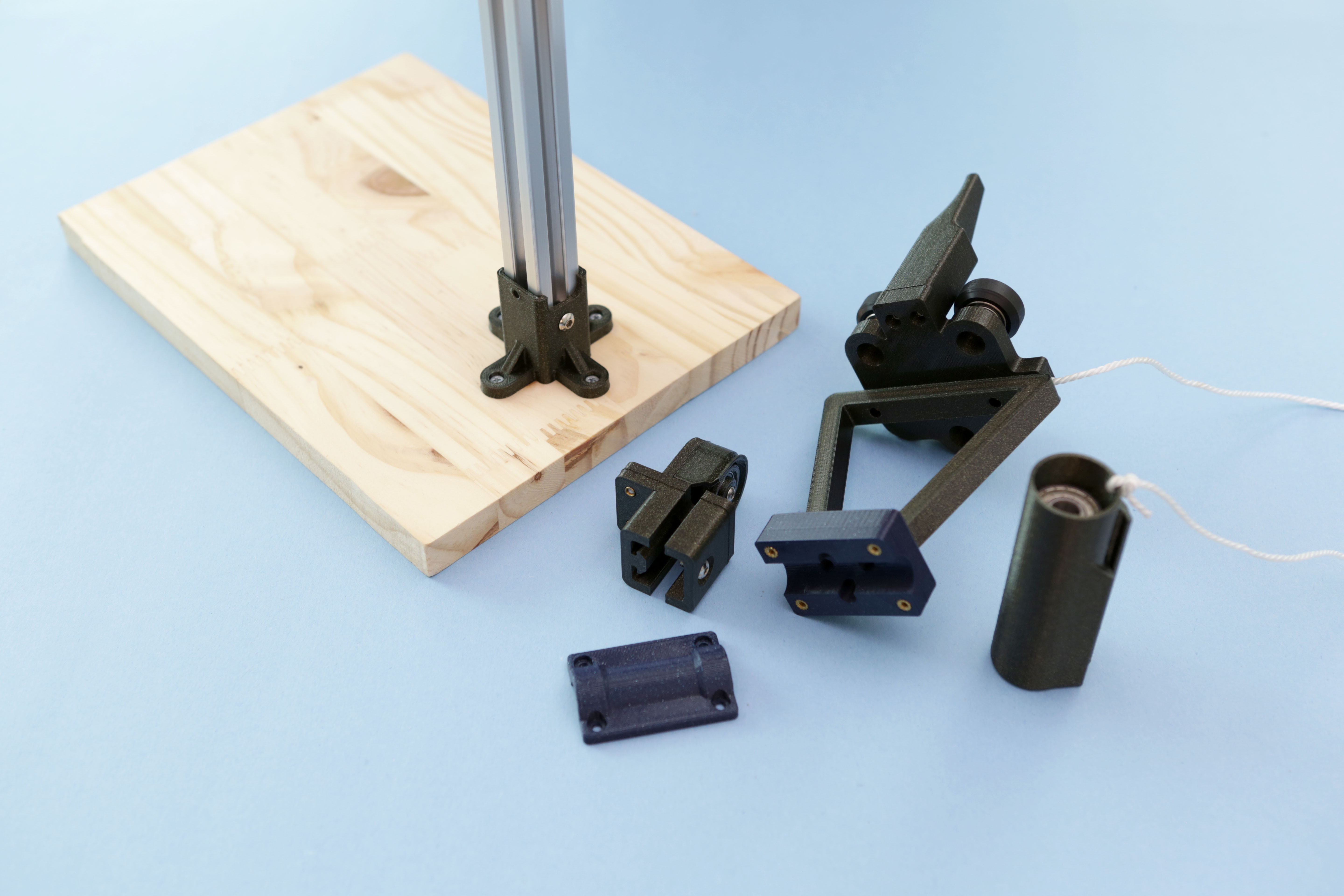

Bộ gá sử dụng thanh nhôm 2020 và một xe con lăn – Nó có vòng bi và bánh xe để di chuyển lên xuống trên thanh nhôm 2020. Nó được cân bằng trọng số để việc ấn xuống và nhấc lên trở nên dễ dàng. Có một puly và con lăn dẫn hướng ở trên cùng để dây dù (paracord) quấn quanh vòng bi. Mỏ hàn được kẹp vào một cánh tay và bắt vít vào xe con lăn. Một đai ốc T (T-Nut) hoạt động như một điểm dừng cuối và ngăn đầu mỏ hàn chạm vào bề mặt. Bản thân bề mặt là một miếng gỗ với thanh nhôm 2020 được cố định vào một giá đỡ in 3D. Điều này làm cho việc lắp insert ren chìm trở nên chính xác hơn nhiều và cho kết quả thẳng tuyệt đối mọi lúc. Vì vậy, nếu bạn đang sản xuất nhiều bộ phận và cần hợp lý hóa quy trình sản xuất của mình, thì đây có thể là một giải pháp phù hợp cho bạn.
