Chân đế lắp ren nhiệt (heat-set insert) phiên bản mới

Thiết kế này dựa trên bộ jig gốc của Adafruit: https://learn.adafruit.com/heat-set-rig

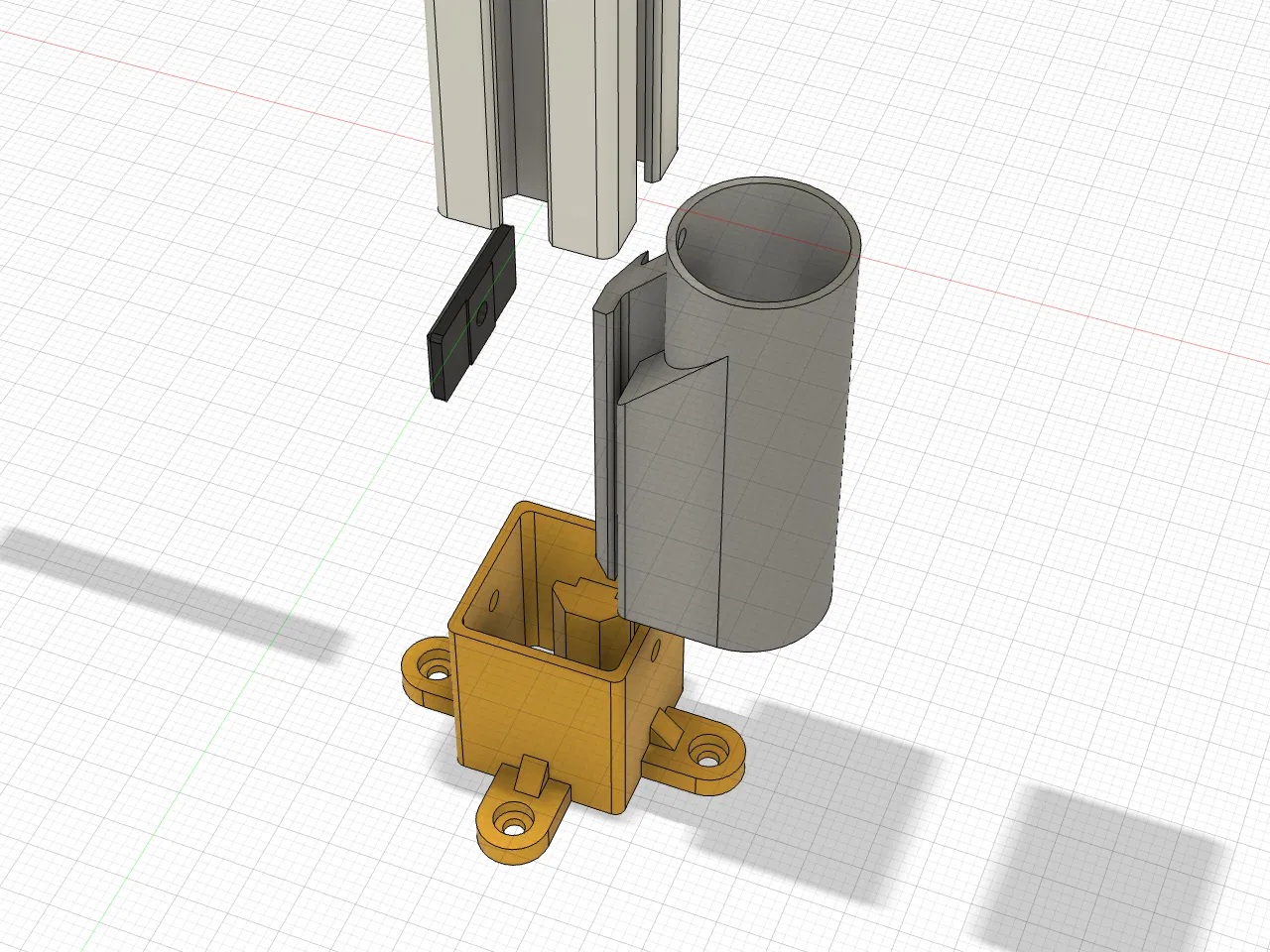

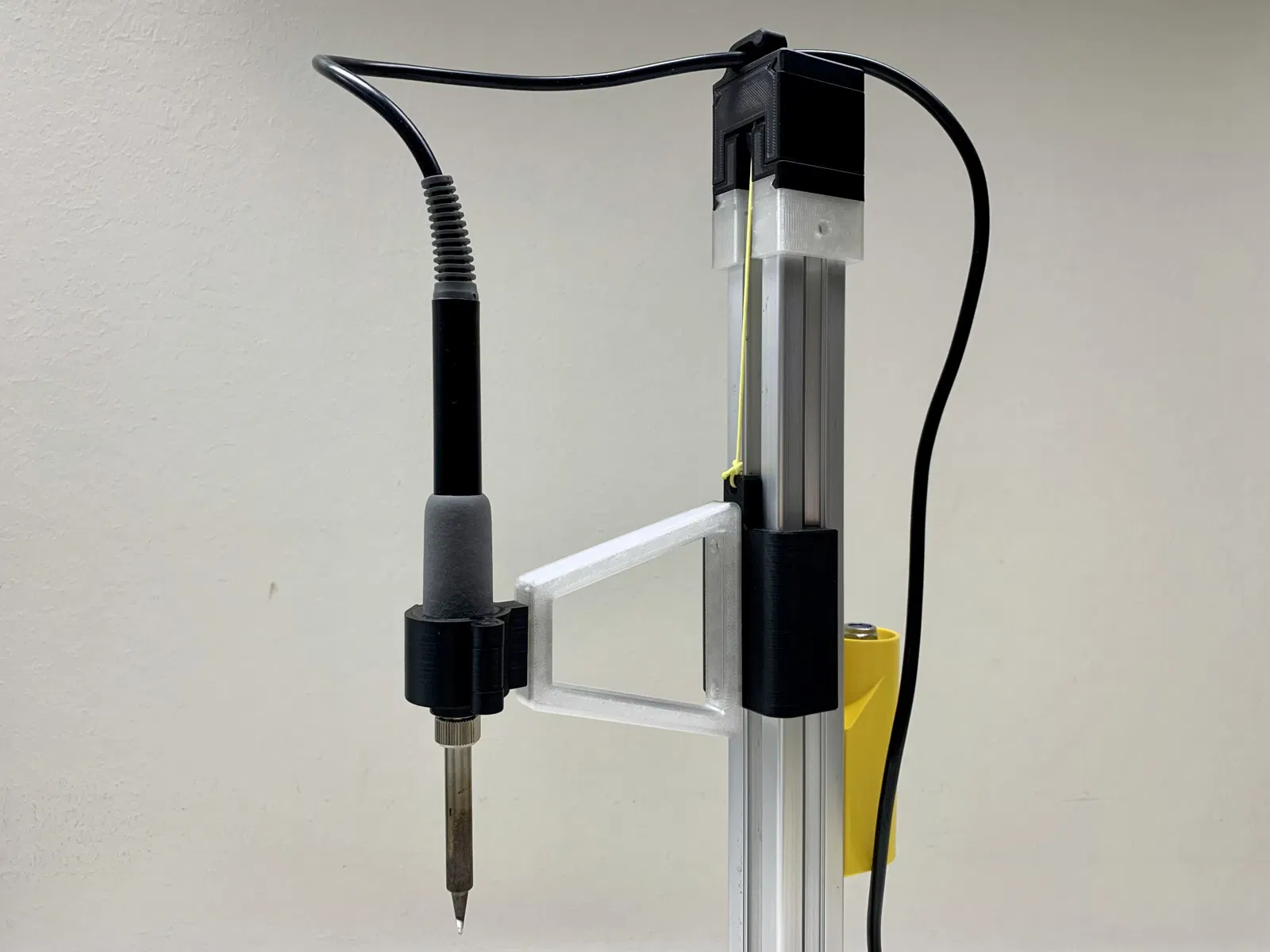

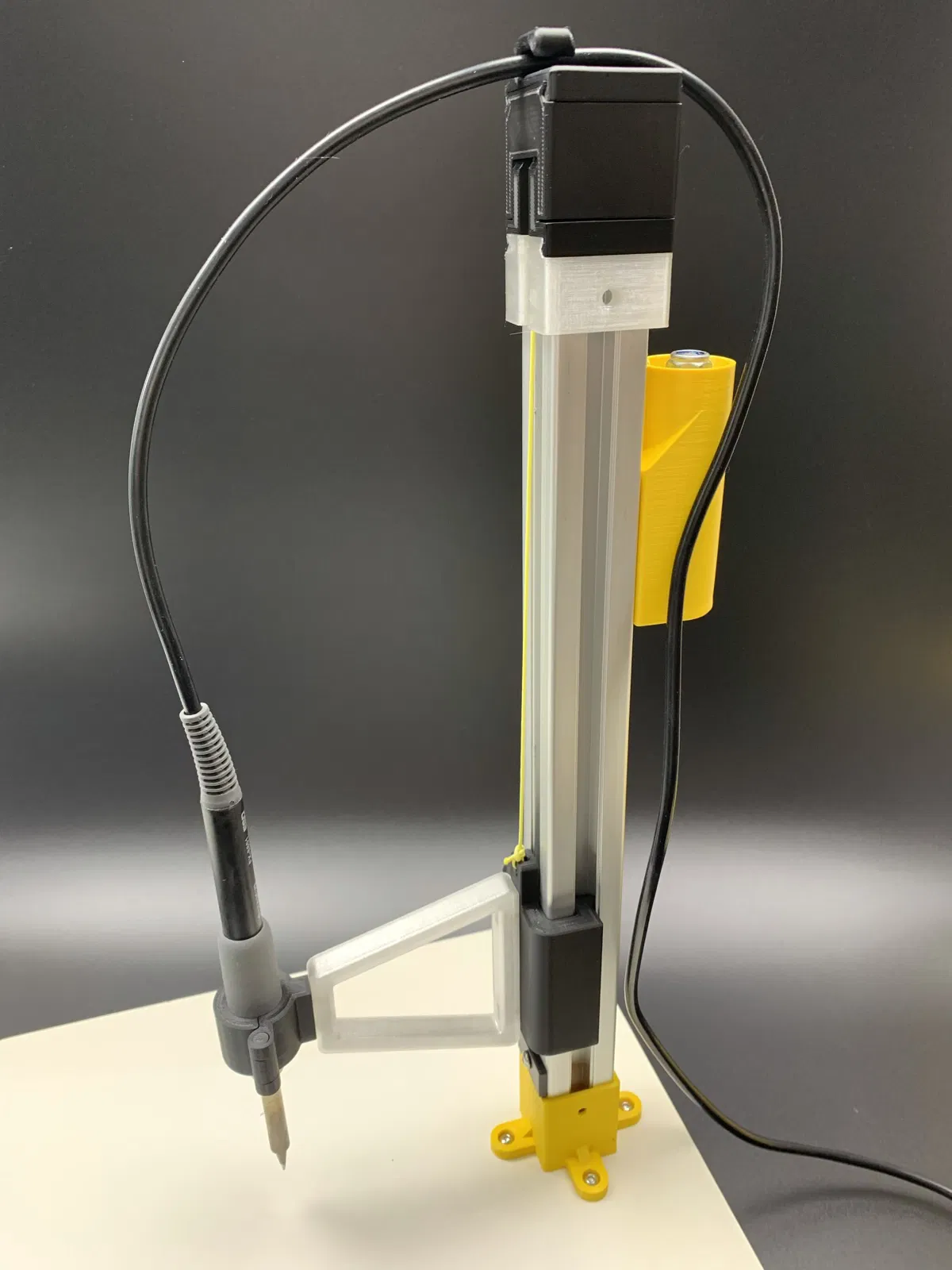

Ở nhà tui có mấy khúc nhôm định hình 3030 nên ban đầu tui ráp theo thiết kế gốc. Sau đó tui đã:

• thay đổi bộ phận gắn trục
• bỏ đi phần tay gạt

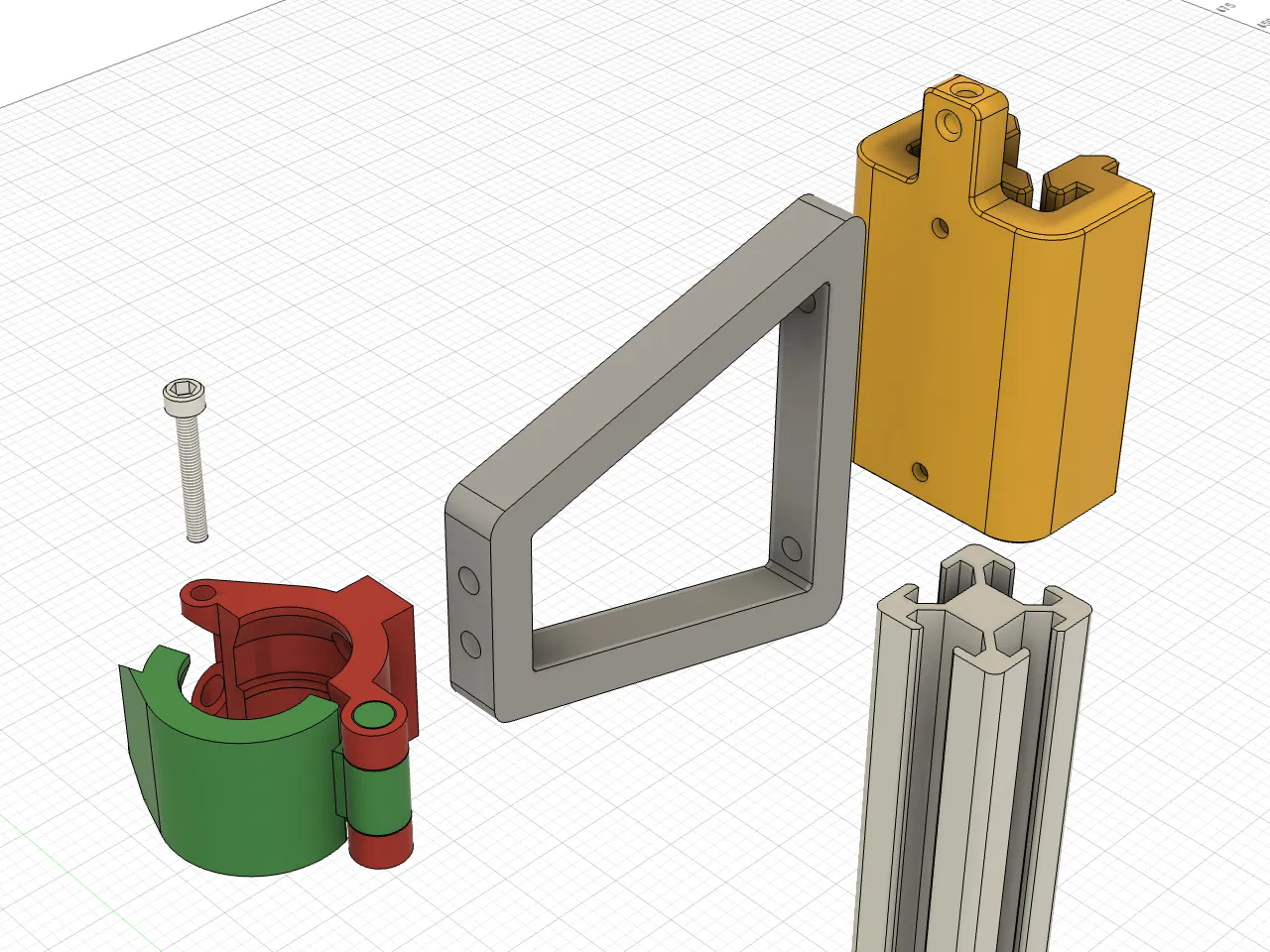

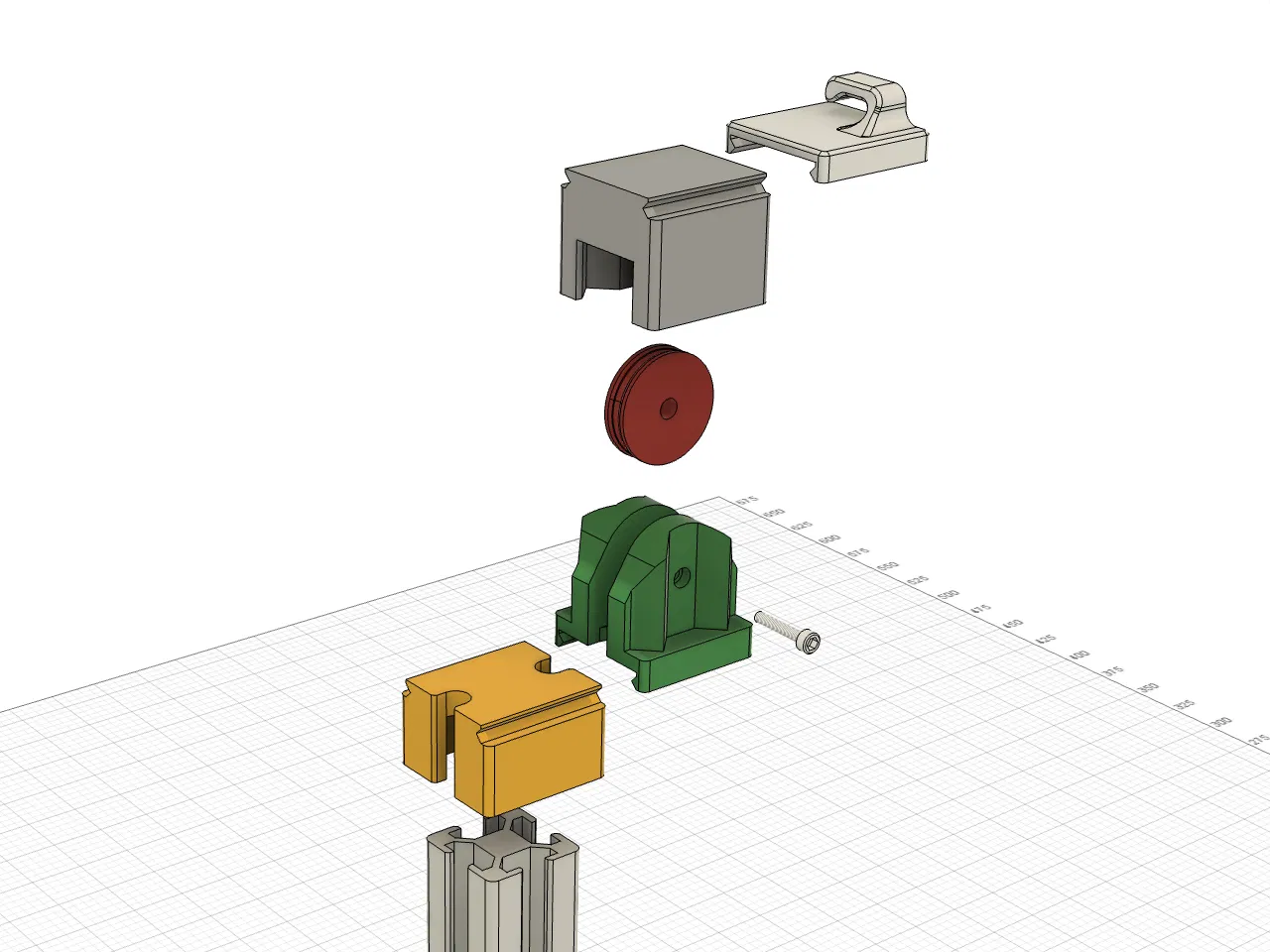

• tái thiết kế puly phía trên
• thiết kế lại kẹp dụng cụ để tương thích với máy hàn Hakko FX-8801 của tui
• thêm một kẹp giữ dây ở phía trên

BOM:

• một máy hàn Hakko FX-8801 (bạn có thể dùng máy khác nhưng trong trường hợp đó bạn phải thiết kế lại phần cắt bên trong kẹp vì nó được thiết kế để vừa khít với máy Hakko FX-8801 của tui)
• một miếng gỗ làm đế khoảng 250x300 mm
• 1 con ốc M3x20 cho puly phía trên (không cần đai ốc M3)
• 1 con ốc M3x25 để khóa kẹp dụng cụ (không cần đai ốc M3)
• 4 con ốc M3 heat-set insert cho cánh thang (tui đã dùng loại insert tuyệt vời của Ruthex: https://www.amazon.nl/-/en/dp/B08BCRZZS3/ref=sr_1_1?dchild=1&keywords=ruthex&qid=1613643272&sr=8-1)
• 2+2 con ốc đầu Allen M3x8 để gắn trục và kẹp dụng cụ vào cánh thang
• 4 con ốc M4 hoặc cỡ tương đương để gắn phần dưới vào đế
• 2+1+1 con ốc M4x10 cho T-nut M4
• 2+1+1 T-nut M4 để gắn đế dưới, nắp trên và bộ phận giới hạn vào nhôm định hình 3030 (phần khóa đáy/đỉnh là tùy chọn vì thiết kế đã khá khít)
• ~500 mm dây để nối trục với đối trọng

Thoải mái chỉnh sửa thiết kế nha: http://penoff.hu/Fusion360/heat%20set%20insert%20installation%20stand%20v44.f3d

Hướng dẫn in

Tất cả các bộ phận được thiết kế để in không cần support. Chỉ có phần "cap.stl" phía trên là cần một chút bridging nhưng tui nghĩ vẫn có thể làm được mà không cần thêm cấu trúc support.

Cập nhật 2022-09-03

Tui đã tải lên file CAD Fusion 360.
