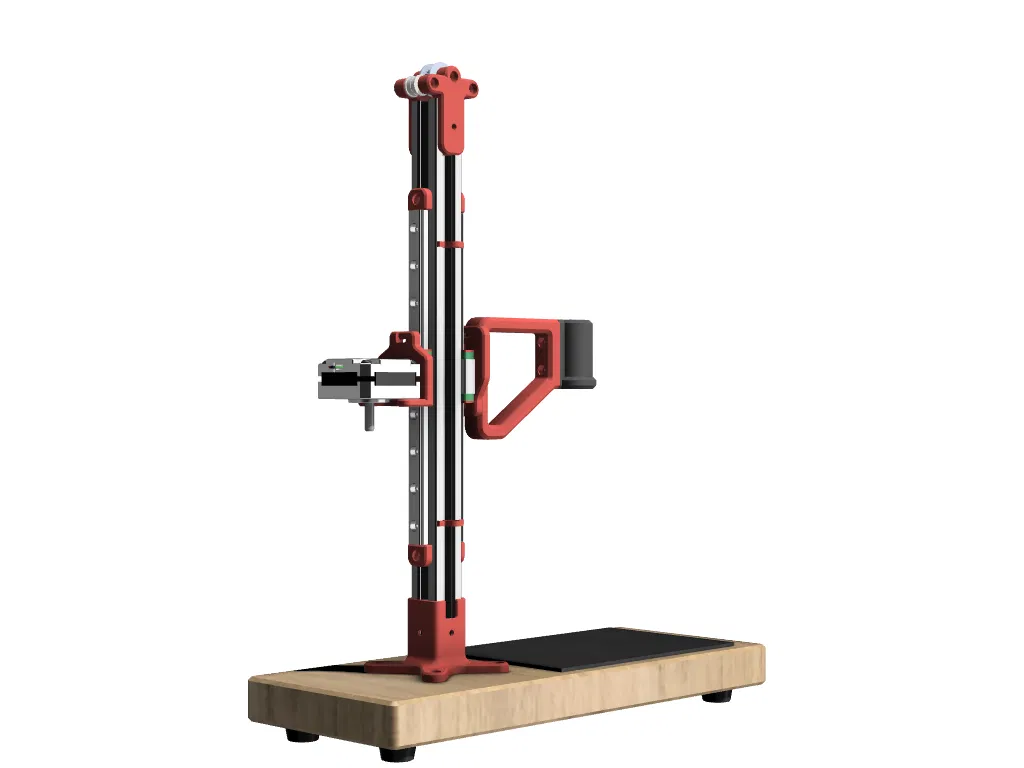

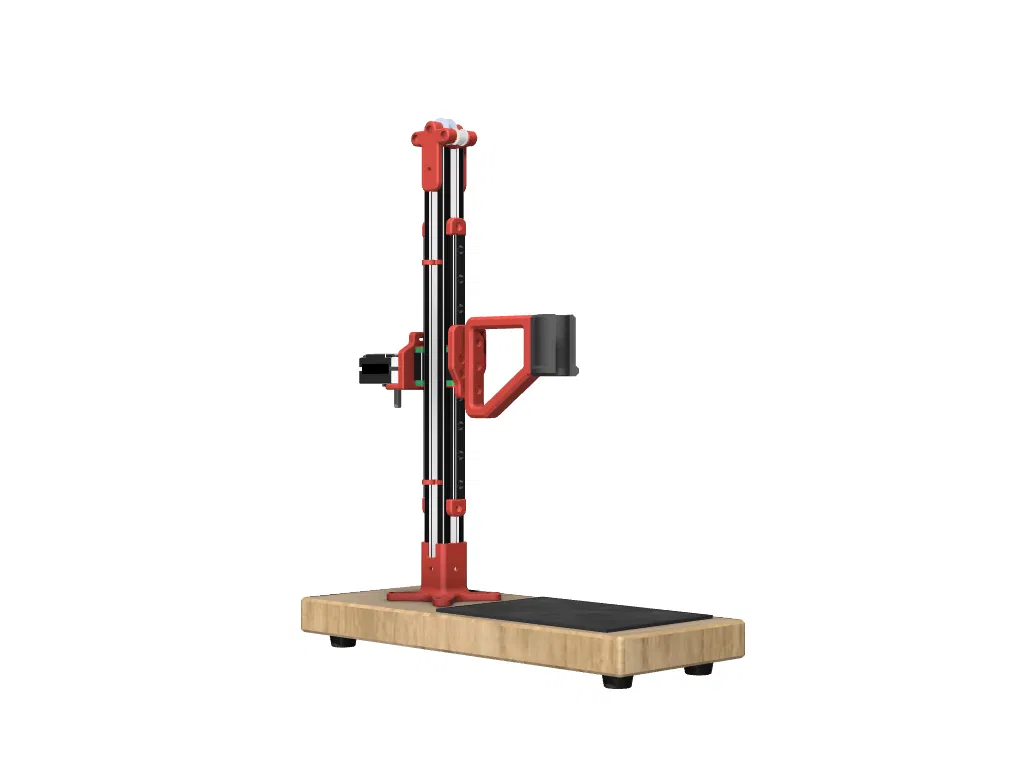

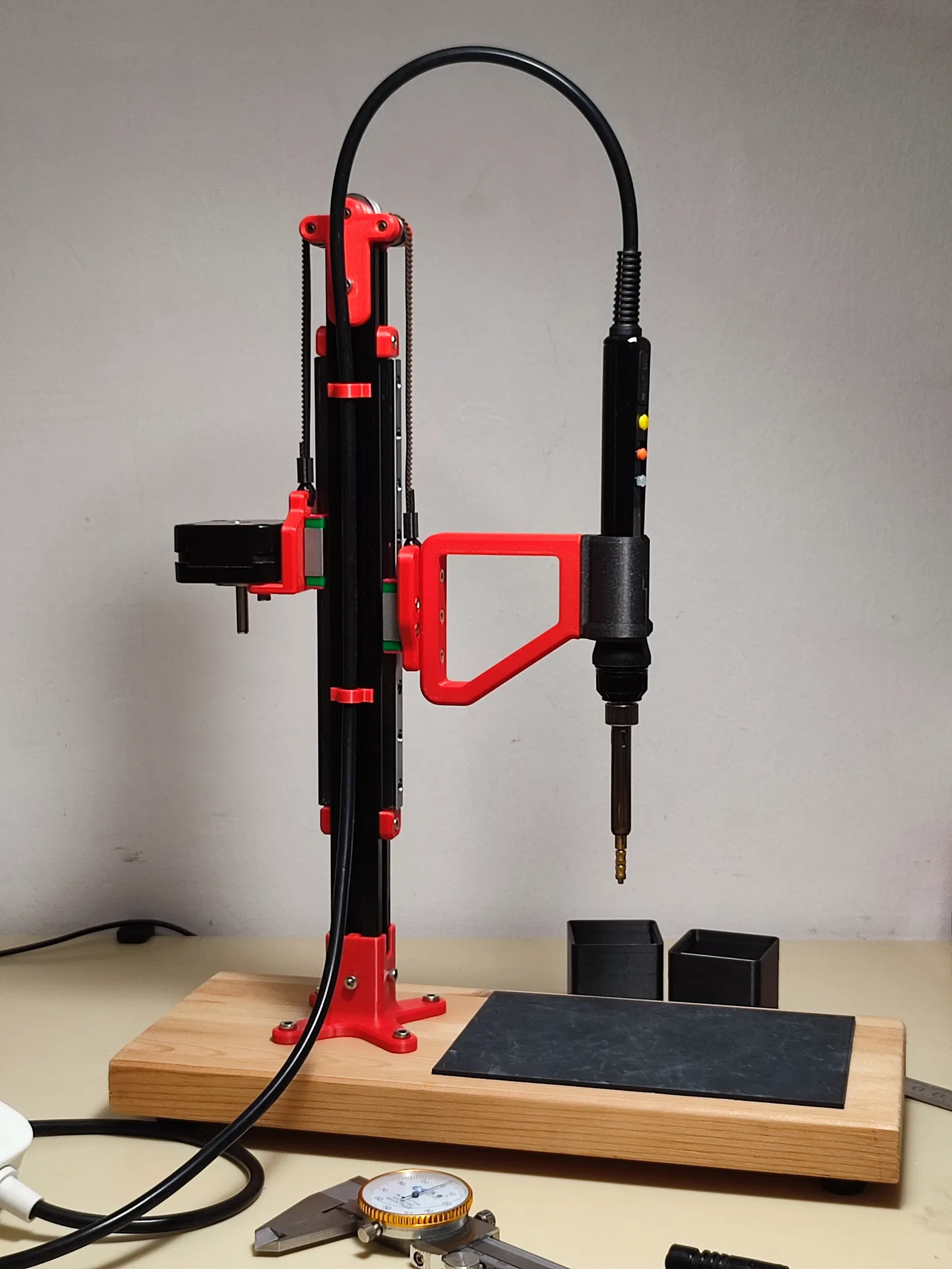

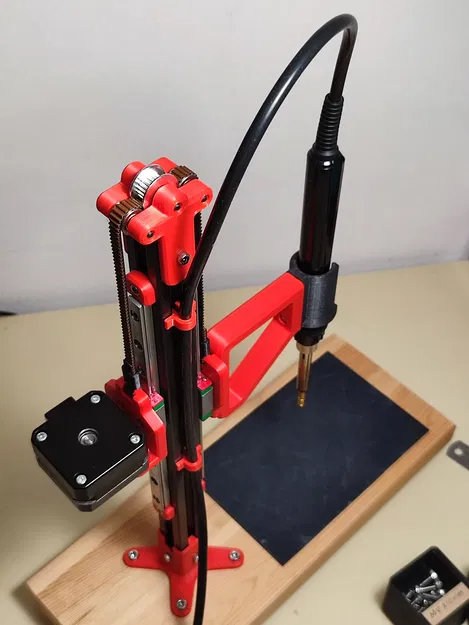

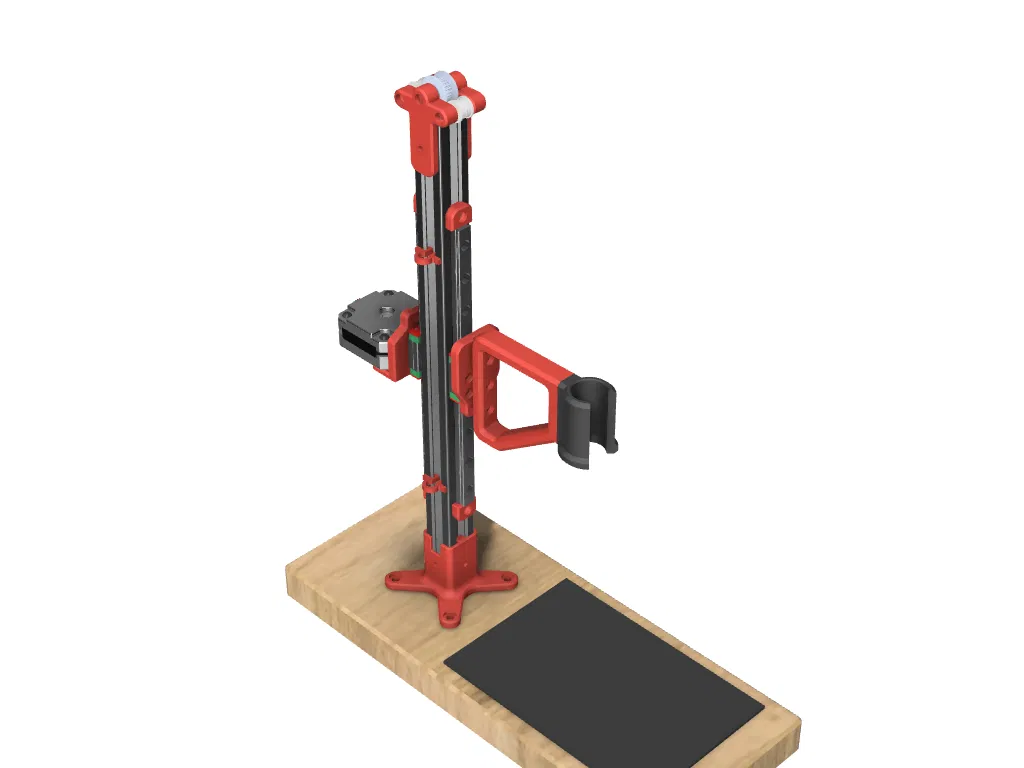

Bộ ép heat insert (remix MGN9C)

Description

Tới lúc mình làm một bộ jig/rig ép brass insert rồi. Trên Printables và Thingiverse có nhiều thiết kế sẵn, nhưng kiểu gì mình cũng muốn tự thiết kế một bản “over-engineered” với những món linh kiện đang có. Mình lấy cảm hứng từ thiết kế của Adafruit.

Sau khi đăng bài make trong một nhóm Facebook, mình nhận được khá nhiều yêu cầu xin file STL. Nên mình để ở đây luôn. Một vài điểm cần lưu ý:

Các file kiểu “rail_stop x4.stl” nghĩa là bạn cần in 4 cái.

Tất cả chi tiết đều có thể in bằng PLA, ngoại trừ “solder bracket.stl” vì phần này có tiếp xúc với mỏ hàn. Nó cần được in bằng ABS, ASA hoặc ít nhất là PETG.

a bạn có thể dùng dây rút (cable tie) để cố định dây belt vào Front và Rear brackets.

Theo tinh thần open source, mình có kèm thêm file STEP để bạn tham khảo, chỉnh sửa và remix.

Ngoài ra còn có một file 3mf đã sắp sẵn các chi tiết cho máy in Bambu Lab.

Xin lưu ý các lựa chọn thiết kế dựa trên những món đồ mình đang có sẵn.

Chúc bạn build vui vẻ. Hết bài.

BOM

2020 aluminum profile (không phải v-slot) dài trên 30cm là ổn

Mgn9c linear rail (18-20cm) - 2 bộ

GT2 6mm belt (loại rẻ cũng được)

GT2 20T m3 6mm idler - 1 cái

F623ZZ m3x10x4mm flanged bearings - 4 cái

Có hộp đối trọng “cw_box.stl” và nắp ”cw_box lid.stl”. Bạn có thể tăng chiều cao hộp để nhét được nhiều tạ hơn. Các lỗ bắt cũng có thể dùng để gắn motor Nema17.

Screws and fixtures for printed parts

Front & Rear bracket

• M3x6mm - 10 cái
• brass insert m3x4.6x3 - 3 cái

Rail stop x4

• m3x6mm + T-nut - 4 bộ

Front bracket arm

• m3x6mm - 3 cái
• m3x10mm + nut - 2 bộ

Left and Right pulley bracket

• m3x25mm - 3 cái
• m3x6 + T-nut - 2 bộ
• brass insert m3x4.6x3 - 3 cái

2020 bracket

• m3x6 + T-nut - 4 bộ
• M4x10 - 4 cái

Conclusion

Tính tới hiện tại (Oct 2022) thì tất cả thiết kế của mình đều tải về và dùng miễn phí. Mình không có Patreon hay OnlyFan đâu (haha). Nếu bạn thích thiết kế của mình và muốn góp phần nuôi “nghiện cà phê” & hỗ trợ tiền mua filament để prototype, bạn có thể donate $5-$10 qua Ko-fi hoặc paypal.me. Mình rất cảm kích.

Caveat

Cũng như các thiết kế khác của mình, có thể nó hợp với bạn hoặc không. Nên việc in và lắp đặt là tùy bạn cân nhắc.
