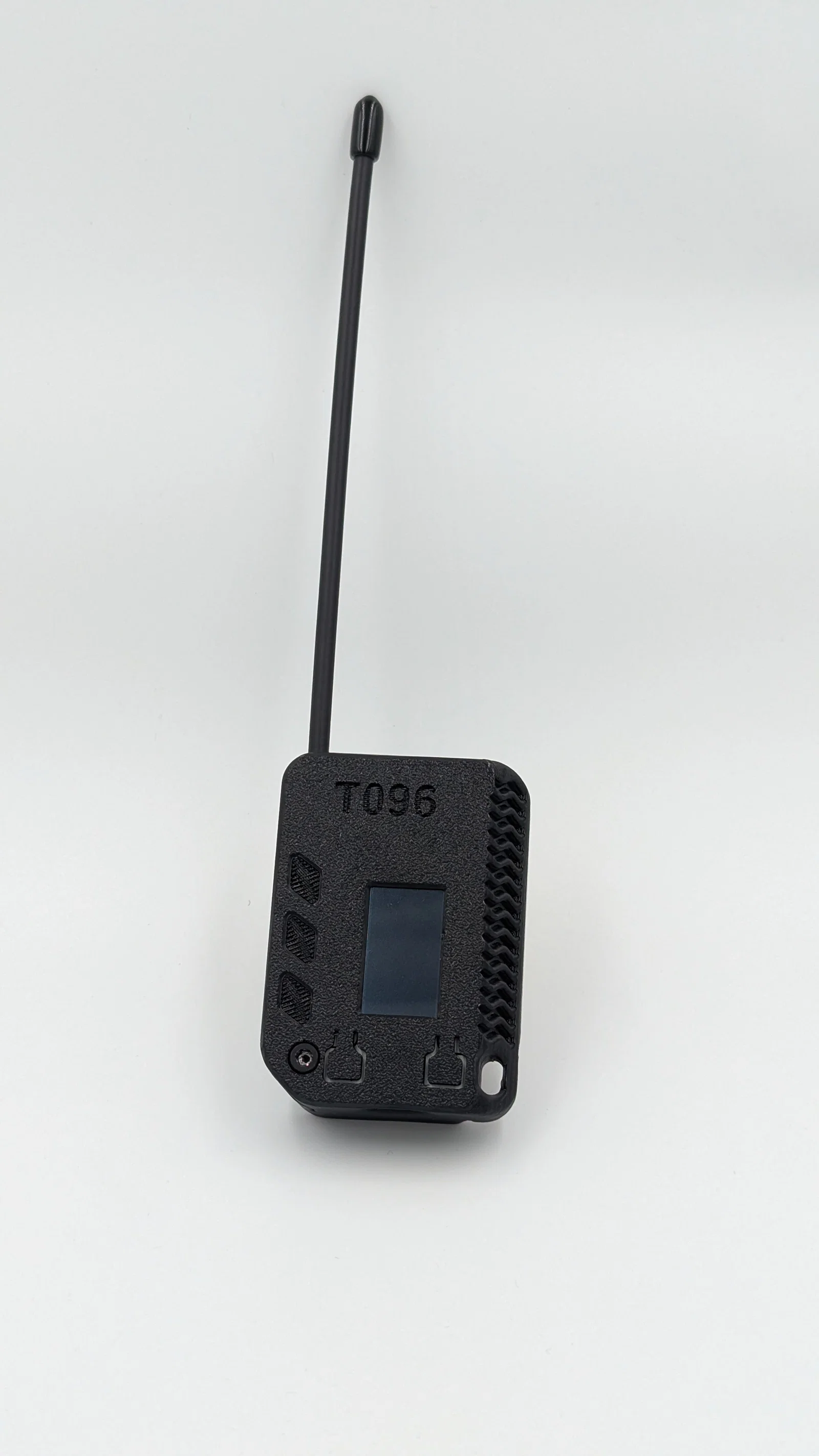

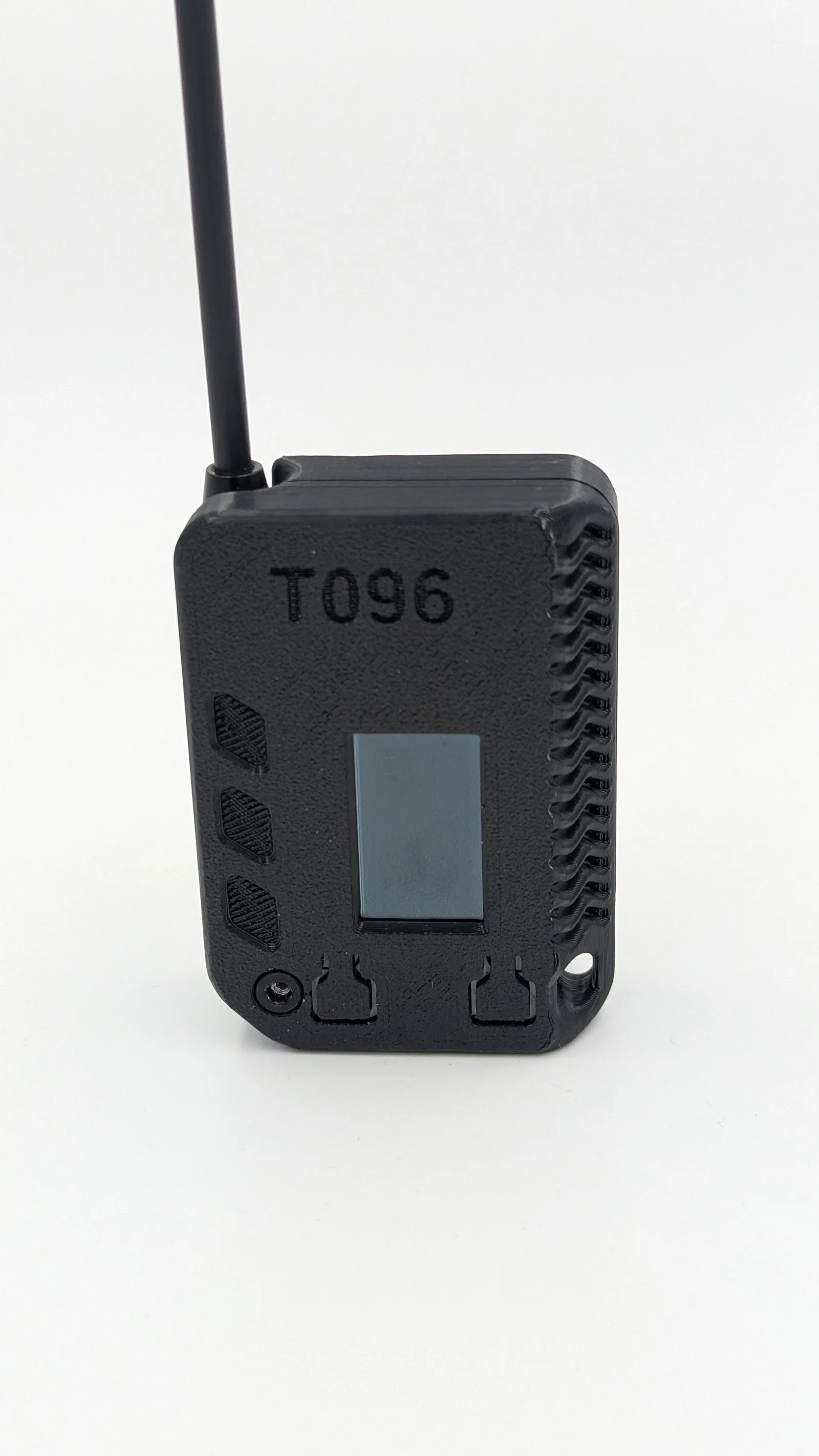

Vỏ bảo vệ Heltec T096 - Dành cho Meshcore hoặc Meshtastic

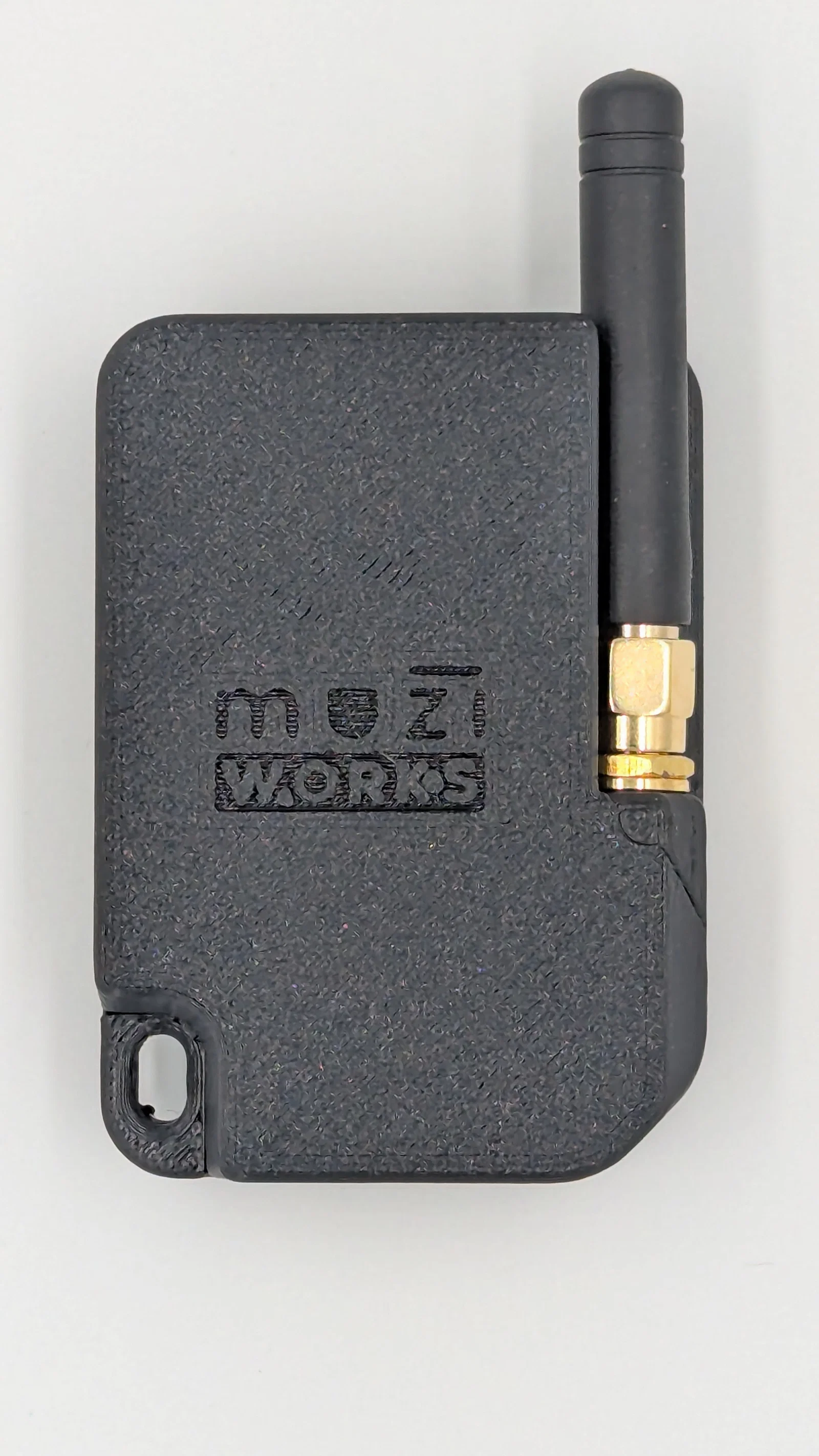

Mẫu vỏ bảo vệ được thiết kế tối ưu cho Heltec T096, hỗ trợ lắp đặt pin, cáp nối SMA và ăng-ten. Thiết kế nhỏ gọn, chắc chắn với ốc vít M3, rất phù hợp cho các nhu cầu sử dụng Meshtastic hoặc Meshcore di động.
Mô tả

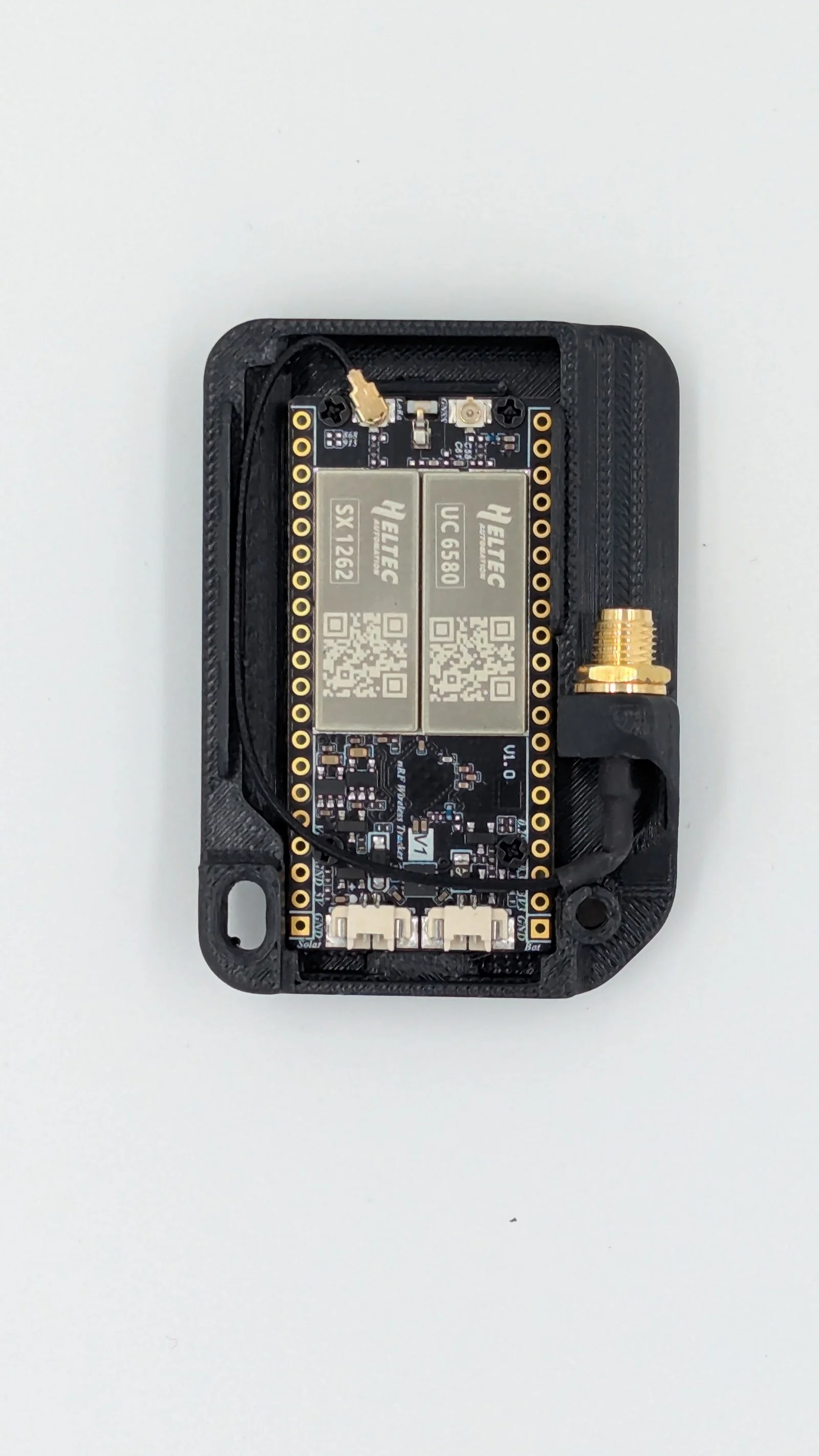

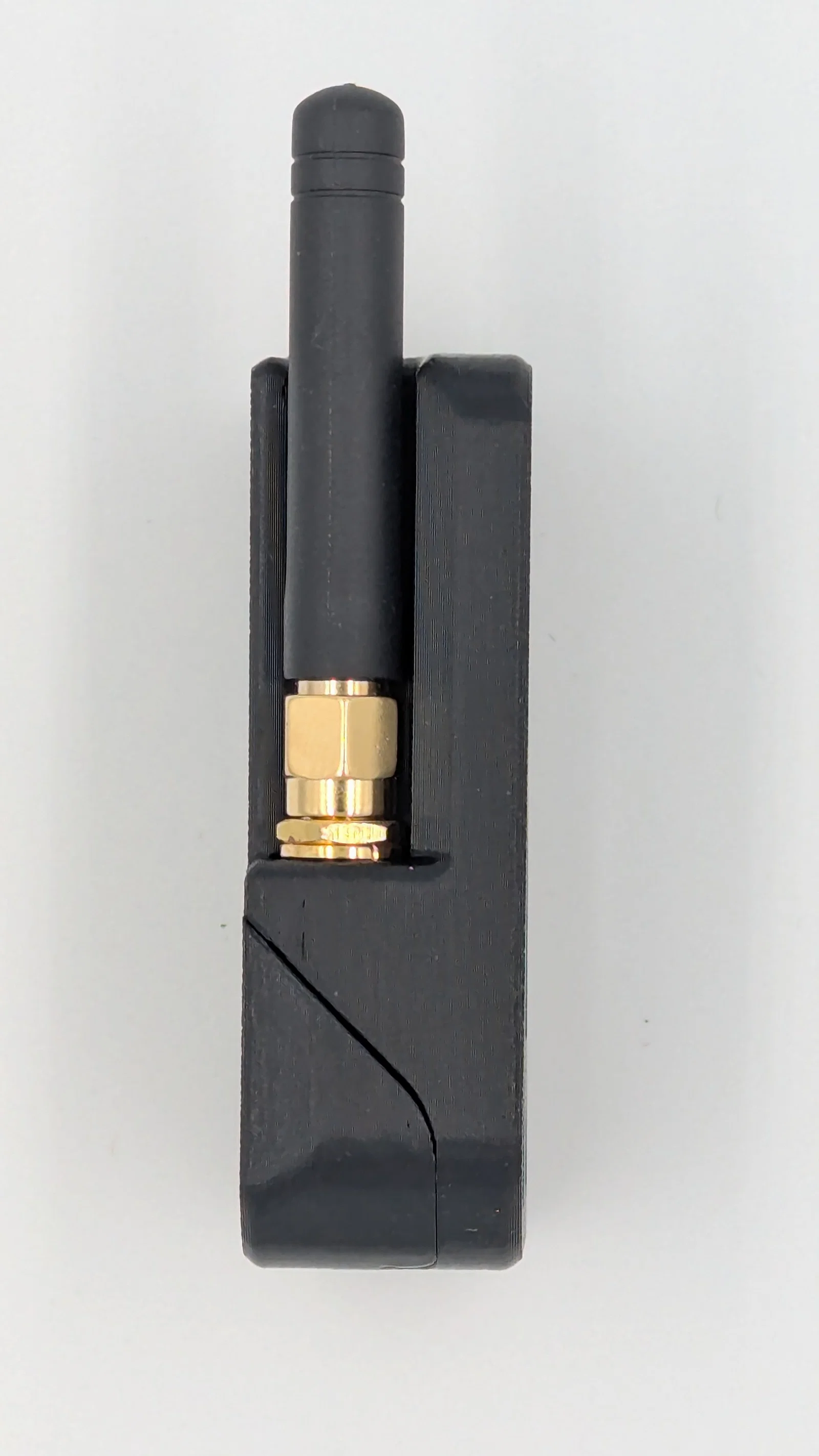

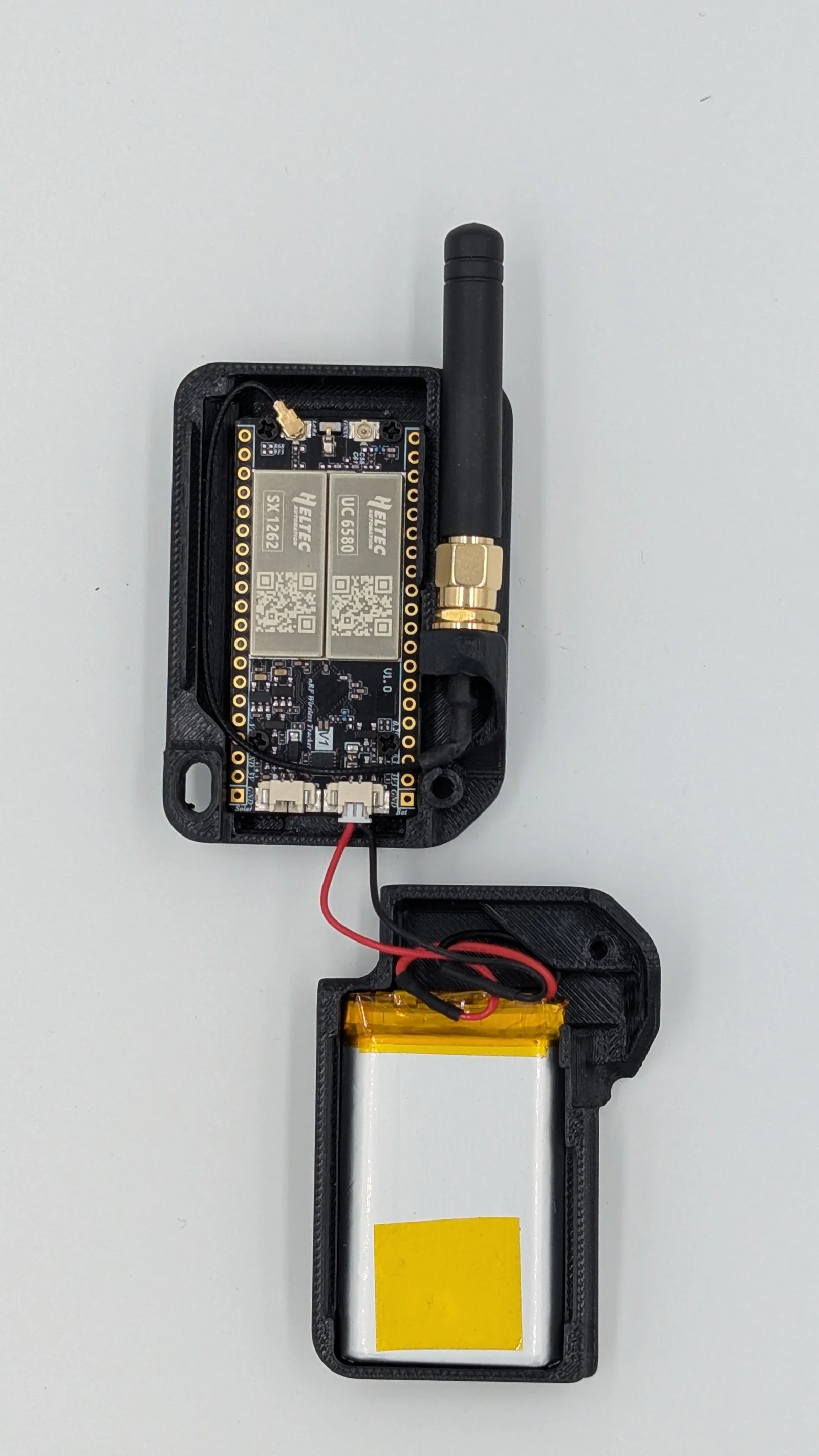

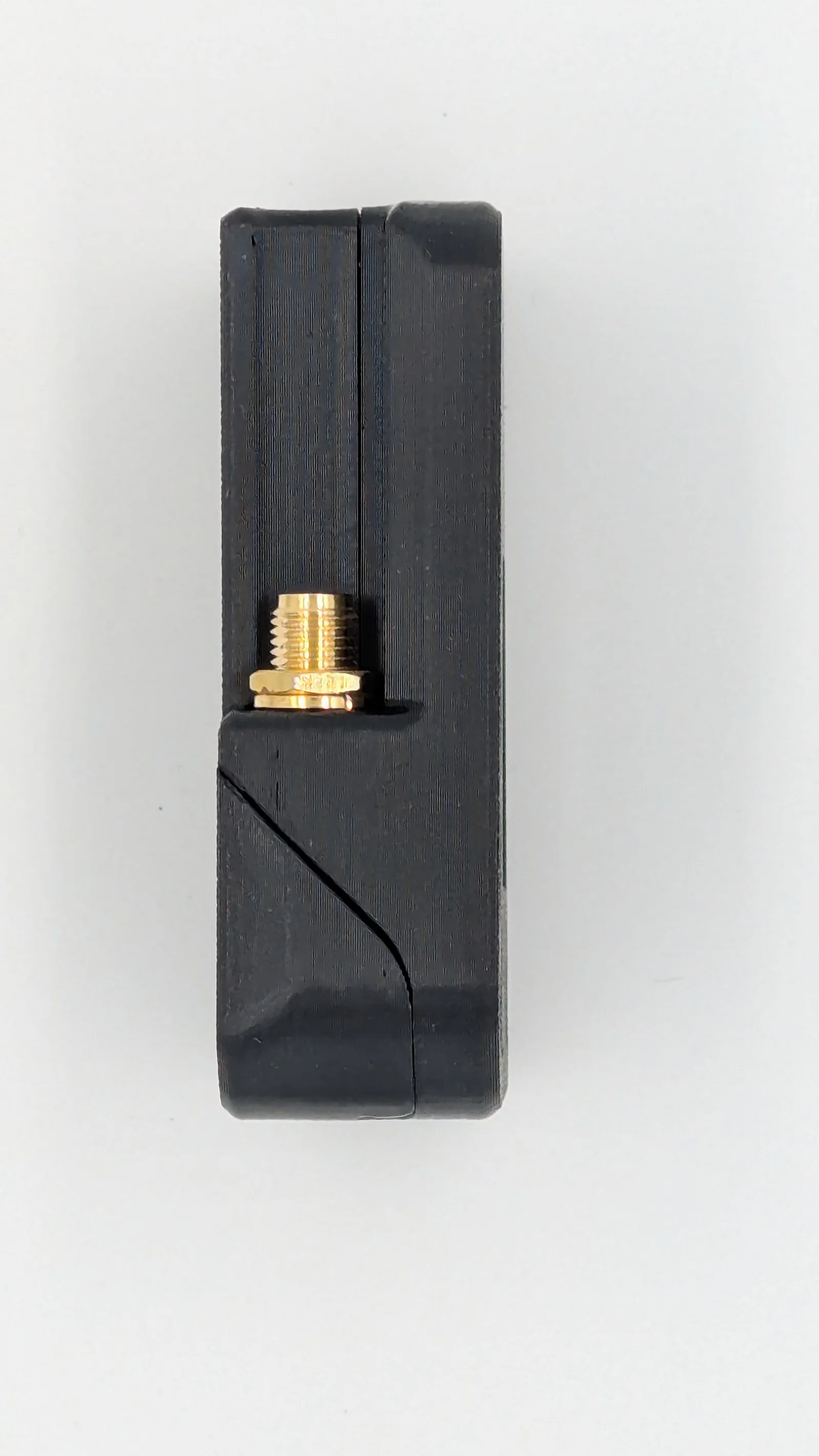

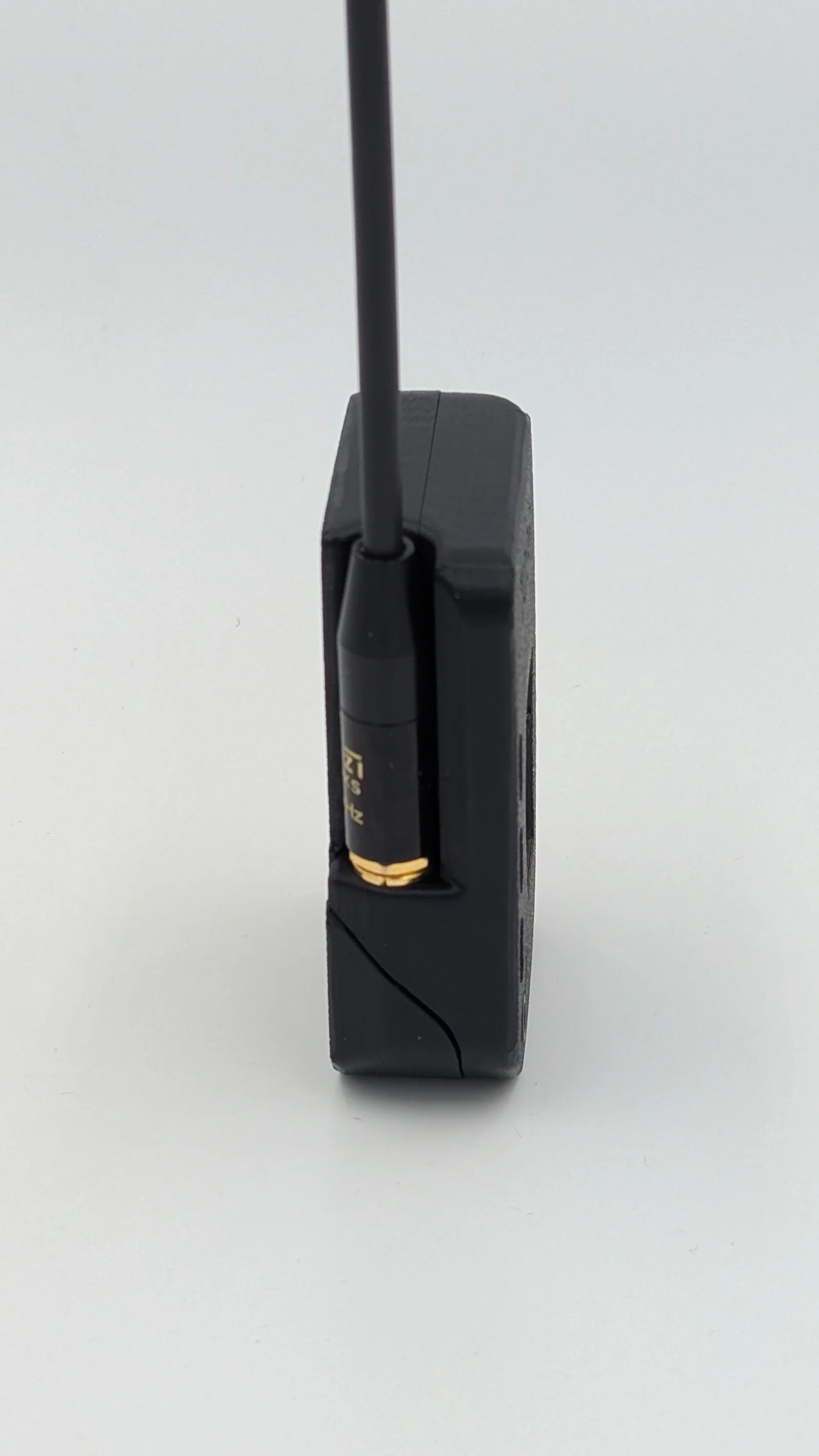

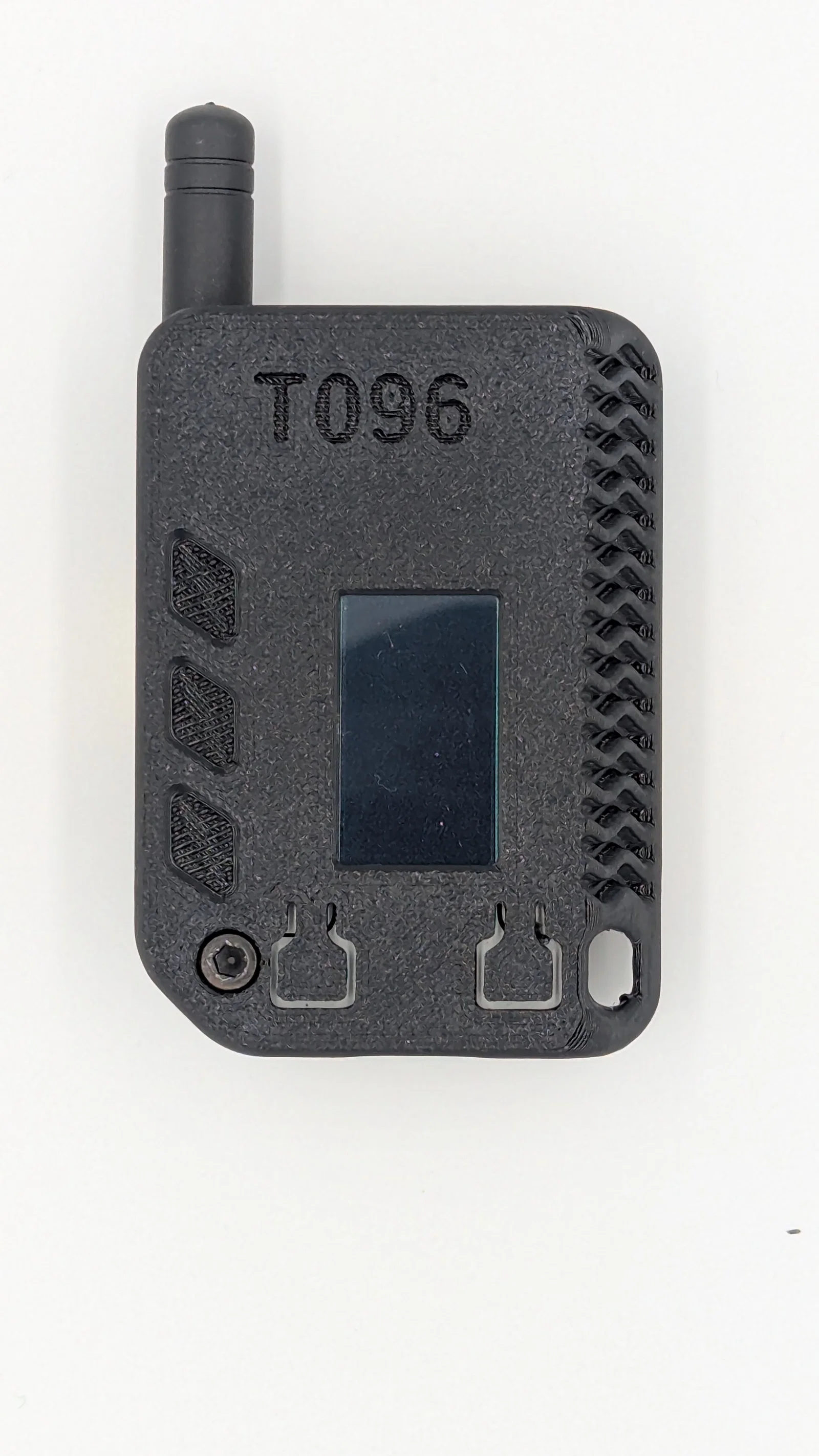

Thiết kế vỏ bảo vệ gốc dành cho bo mạch Heltec V3 Lora đã được mình chỉnh sửa lại để phù hợp với dòng Heltec T096. Bạn có thể cố định vỏ bằng ốc vít M3x12mm. Phù hợp cho: - Pin kích thước tối đa 8mm x 30mm x 48mm (bản mở rộng: 10mm x 30mm x 48mm) - Dây cáp U.FL to SMA Pigtail dài 10cm - Ăng-ten SMA tùy chọn với đường kính chân đế lên đến 10mm. Kích thước sản phẩm: 45.5mm x 64.6mm x 19.5mm [1.79in x 2.54in x 0.77in]. Pin sử dụng: https://www.amazon.com/dp/B08TTS1PRT. Mình tìm thấy các file step giúp việc chỉnh sửa dễ dàng hơn ở đây: https://grabcad.com/library/h1-case-for-heltec-v3-running-meshtastic-cad-1/details?folder_id=14229409
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
