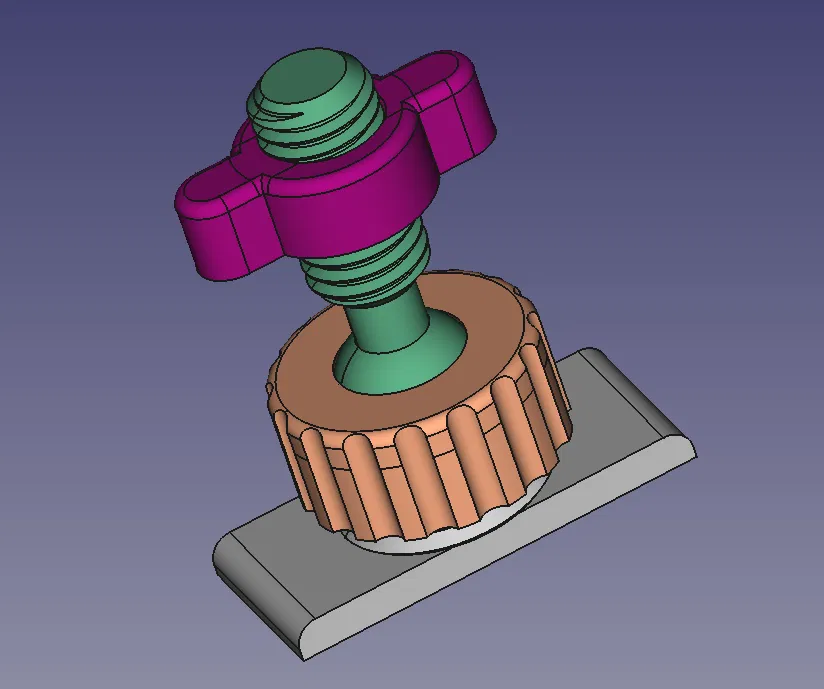

Khớp cầu có thể khóa đa năng

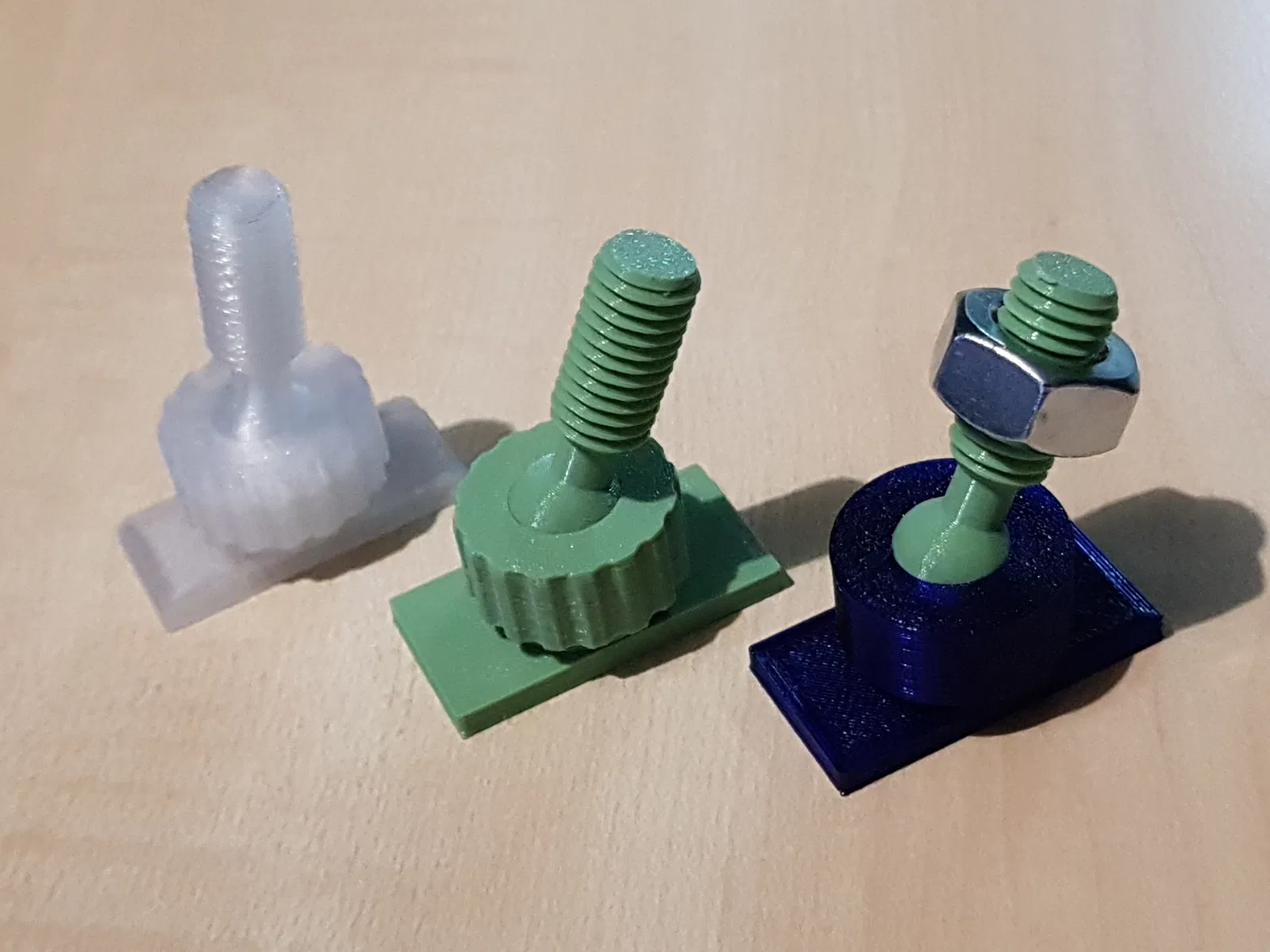

Trường hợp sử dụng: Sau khi hoàn thành khớp cầu có thể khóa mỏng 12mm, tôi nhận ra loại thiết kế này cực kỳ hữu ích. Mặc dù khóa khá chắc trên quả cầu 12mm, tôi nghĩ có lẽ có những trường hợp sử dụng yêu cầu khóa cầu mạnh hơn nữa. Vì vậy, tôi đã thử nghiệm và tạo ra một "hệ sinh thái" thứ hai với kích thước gấp 150% so với cái này, có quả cầu 18mm. Ở một mức độ nào đó, bạn có thể chỉ cần thay đổi tỷ lệ của các bộ phận 12mm để chúng khớp với các bộ phận 18mm. Nhưng các ren hệ mét là một phần của điều này, cần công việc thiết kế bổ sung để giữ chúng tuân thủ ISO. Tôi có một vài ý tưởng cho các ứng dụng của khớp cầu này, dự định sẽ sớm công bố. Hãy thoải mái sử dụng bộ phận này cho bất kỳ ứng dụng nào hoặc phối lại nó thành bất kỳ thiết kế nào của bạn. #### Chi tiết về hệ sinh thái 12mm: Ren trên thanh là ren hệ mét M10 được tối ưu hóa cho in 3D. Với một máy in tốt (như Prusa i3 MK3S), nó sẽ hoàn toàn tương thích với đai ốc M10 tiêu chuẩn. (Máy Mini của tôi làm không hoàn hảo lắm, khi in trên Mini tôi khuyên bạn nên thay đổi tỷ lệ thanh theo hướng X và Y là 98%). #### Phụ kiện và các ứng dụng phái sinh: Một bộ phận của hệ thống này mà bạn có thể thấy hữu ích là đai ốc vặn tay M10 này: Đối với những người trong các bạn vẫn chưa hài lòng với lực khóa được cung cấp bởi thiết kế này, tôi gần đây đã thiết kế một đai ốc nối được nâng cấp với 4 tay nắm chắc chắn. Nó được làm cho hệ sinh thái 12mm, nhưng có thể được thay đổi tỷ lệ lên 150% để hoàn toàn phù hợp với các bộ phận 18mm. Một giá ba chân máy ảnh hành động thu nhỏ như một ứng dụng thực tế của khớp cầu này có thể được tìm thấy tại đây Một ứng dụng phái sinh khác cho khớp cầu này là ngàm GoPro với ren trong M10 ở mặt dưới, vì vậy nó có thể khớp với thanh M10 của khớp cầu này. Để có độ ổn định tốt nhất có thể, tôi khuyên bạn nên sử dụng quả cầu có thanh M10 đặc biệt có thể tìm thấy cùng với ngàm GoPro tại đây: #### Ghi nhận ý tưởng: Cảm ơn rất nhiều vì ý tưởng về nguyên lý hoạt động này tới Chris (Aero)Engineering Design. Anh ấy đã trình diễn ý tưởng trong bài đăng này: Tôi đã thử nghiệm nguyên lý hoạt động với thiết kế của riêng mình, so với một nguyên lý hoạt động khác mà tôi đã ưa thích trước khi xem bài đăng của Chris. Hóa ra nguyên lý của anh ấy vượt trội hơn tôi, vì vậy tôi tiếp tục đi theo con đường đó. Yêu cầu của tôi thậm chí còn khắt khe hơn những gì thiết kế của Chris đáp ứng, vì vậy tôi đã tự thiết kế nhưng dựa trên nguồn cảm hứng của anh ấy. Đây là kết quả. Chủ yếu là quả cầu nhỏ hơn và ren trên đai ốc nối và khớp cầu có góc sườn 90 độ, dễ in hơn nên tôi cũng có thể làm nó nhỏ hơn. Để tăng mô-men xoắn có thể đặt lên đai ốc nối bằng tay, tôi đã thêm các tay nắm xung quanh. Nhờ đó, quả cầu với thanh ren có thể được khóa rất tốt. #### In ấn In các bộ phận này khá đơn giản. Chỉ cần in chúng theo hướng đã tải lên. Không cần hỗ trợ. Đối với thanh ren, tôi khuyên dùng brim, nhưng với độ bám dính tốt vào bàn in thì có lẽ không cần thiết. Tôi khuyên dùng ít nhất 3, tốt hơn là 4 lớp ngoại vi, để làm cho các bộ phận chắc chắn. Tôi tin rằng 25% infill là đủ nếu bạn làm vậy. Khớp cầu và đai ốc nối phải khớp với nhau rất tốt, ít nhất đó là trường hợp trên Prusa i3 MK3S của tôi. Trên Mini thì không hoàn hảo lắm và cần khá nhiều lực để vặn đai ốc vào ren. Nếu điều đó cũng là vấn đề đối với bạn, hãy in đai ốc nối với tỷ lệ 103% theo hướng X và Y. Điều tương tự cũng đúng với ren M10, hãy chọn tỷ lệ 98% theo hướng X và Y nếu máy Mini của bạn gặp khó khăn. #### Vui lòng thích nó nếu bạn thích nó Sự hài lòng của bạn là phần thưởng của tôi, vui lòng cho tôi một lượt thích nếu bạn thích thiết kế này. Thậm chí còn tốt hơn: Một bức ảnh về bản in của bạn hoàn toàn khiến tôi vui vẻ, đặc biệt nếu nó là một phần của bản phối sáng tạo. Chúc bạn in vui vẻ!
