Chân đế cho mount Skywatcher EQ6 R Pro

xem cập nhật ở cuối.

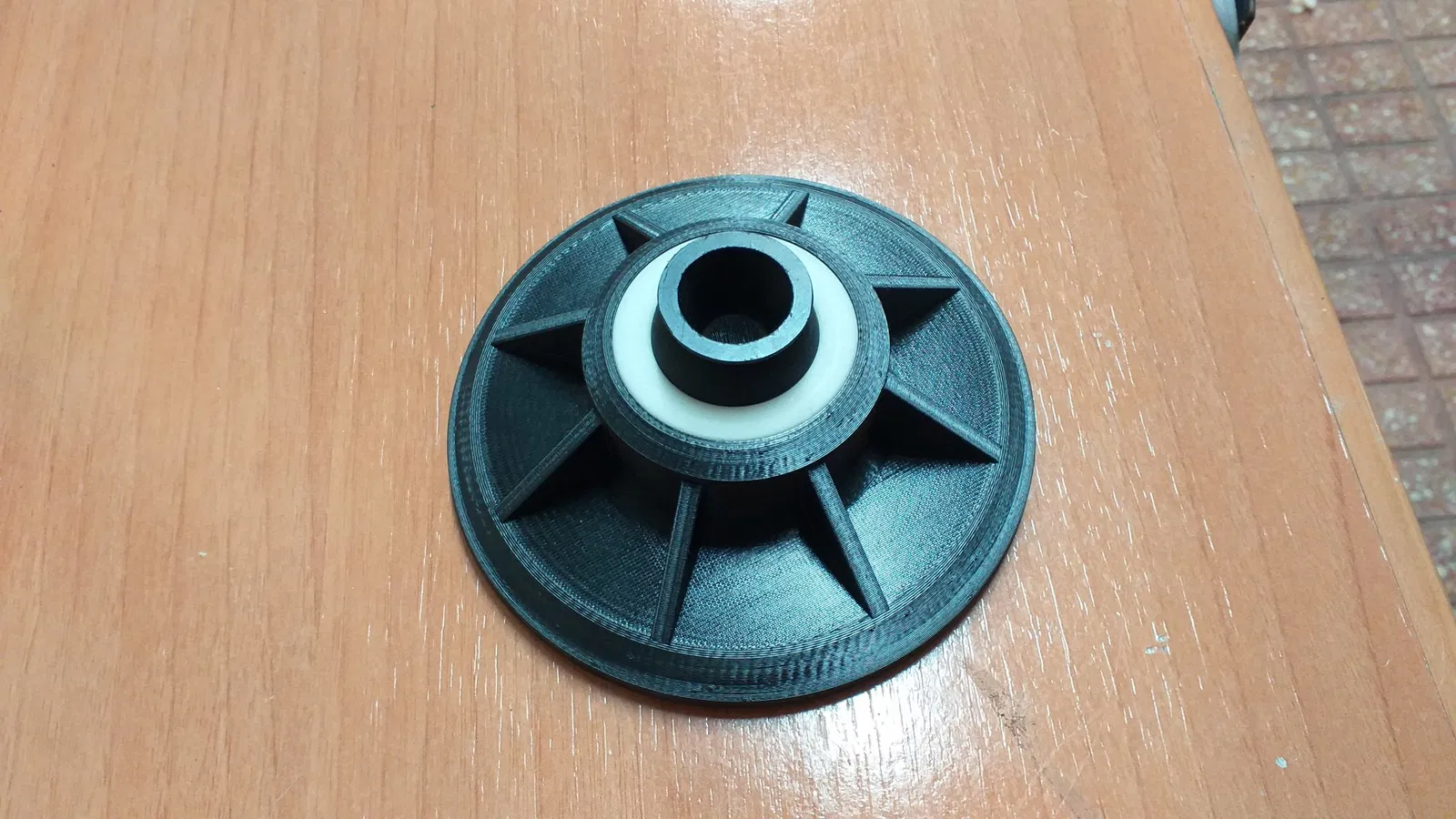

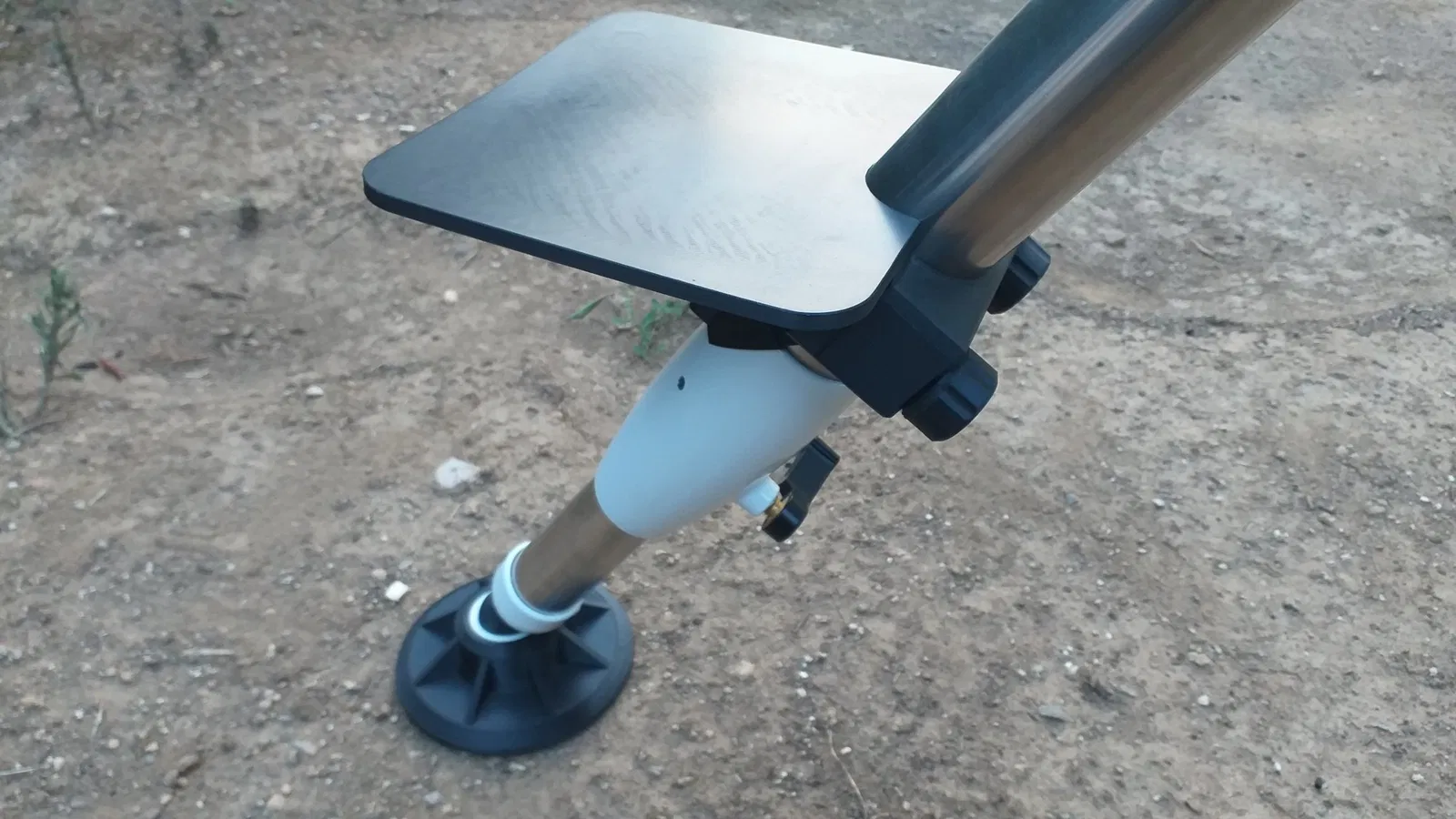

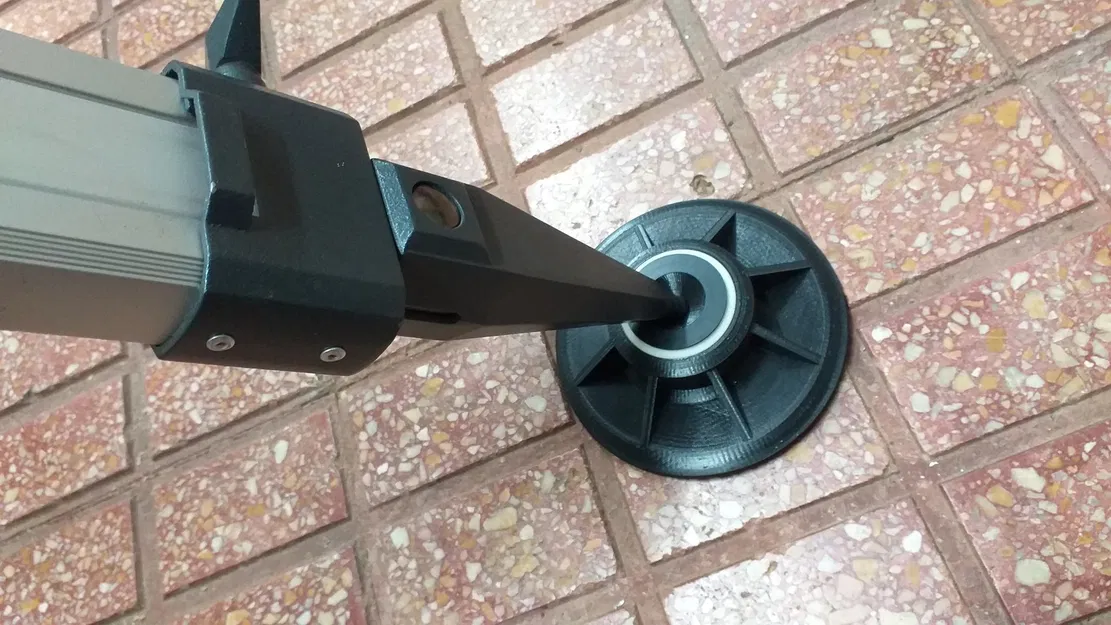

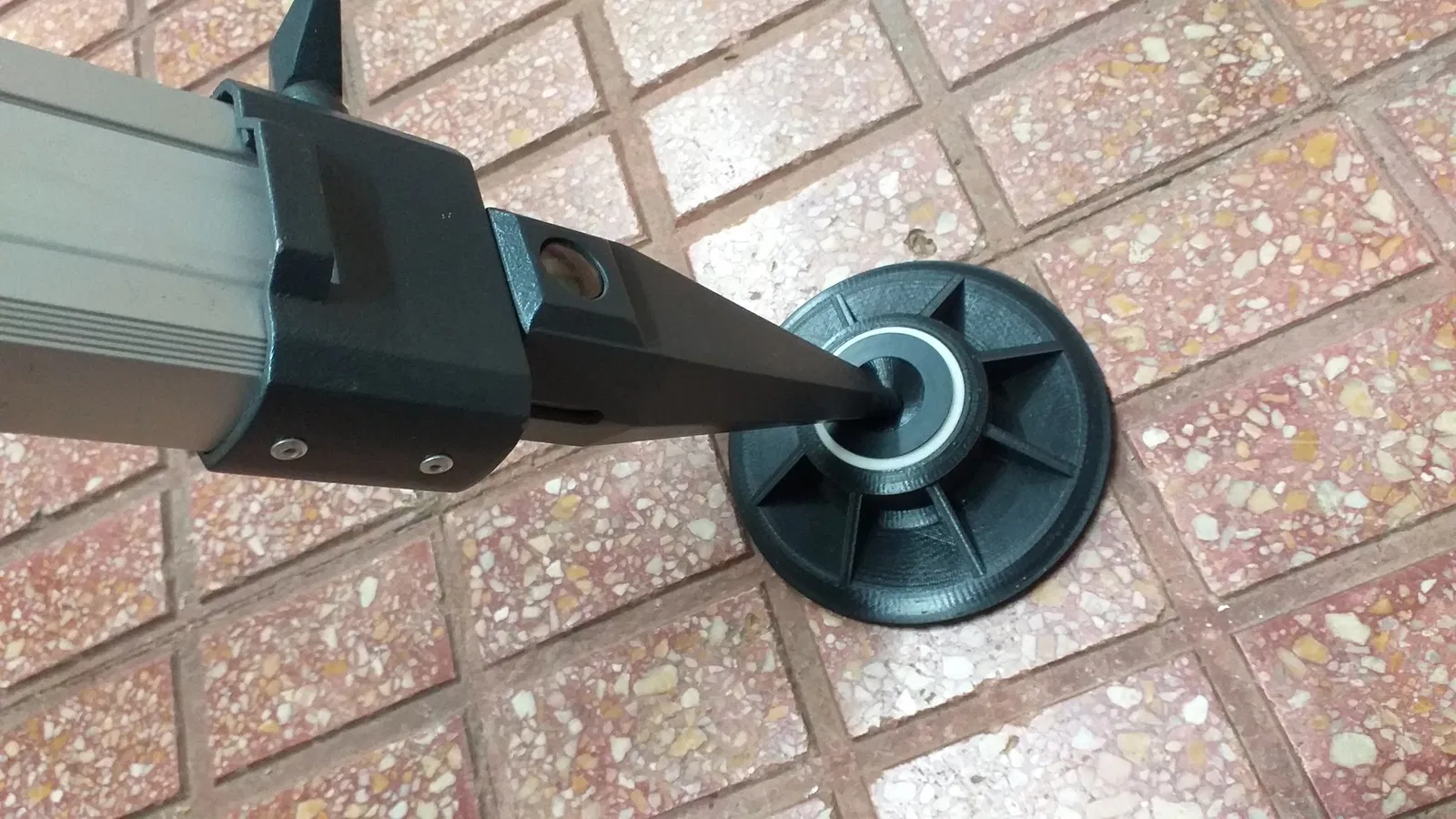

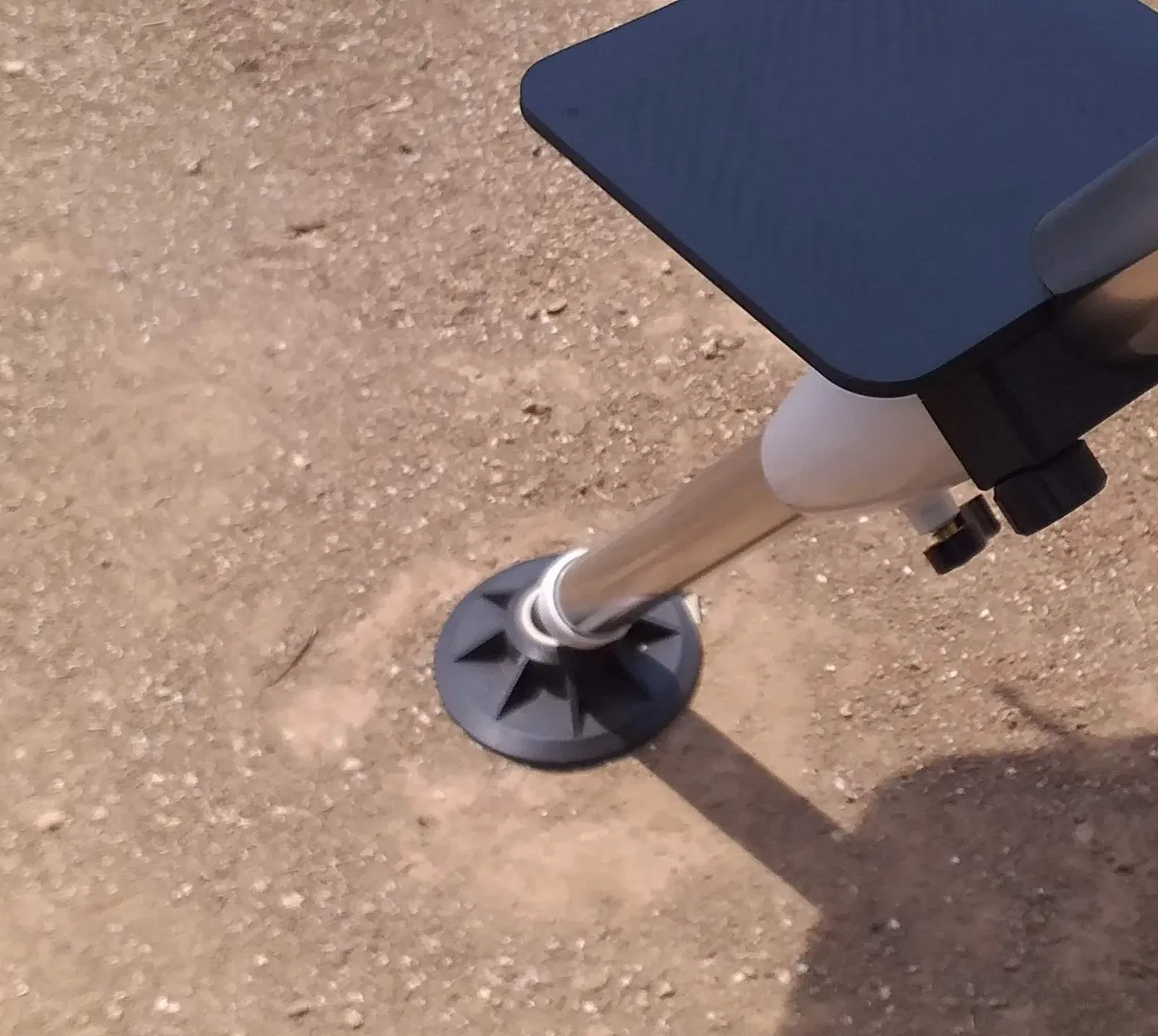

Chân đế cho EQ6 R pro. Đã thử nghiệm trên nền đất mềm (cát và cỏ), sàn gạch men có vân nổi và sàn đá sa thạch, giúp cải thiện độ ổn định, chống trượt do va chạm và bảo vệ sàn gạch men.

Bạn cũng có thể tùy chọn in thêm bộ phận Anell_TPE, làm vòng chống trượt bổ sung cho sàn gạch men.

Nếu quan tâm, bạn cũng có thể in bộ phận BASE_M10, bộ phận này tích hợp ren M10 để gắn cọc.

Sử dụng TPE hoặc TPU với độ cứng Shore khác nhau và thay đổi mật độ in (infill) cho bộ phận Amortidor_TPE, có thể bạn sẽ đạt được khả năng hấp thụ rung động (tôi chưa thử, để dành cho sau). Nếu ai đó muốn thử, có thể để lại bình luận về kết quả.

Bộ phận Rotula được tùy chỉnh cho chân đế EQ6 R Pro. Tôi cũng để lại bộ phận Pivot, có thể dùng cho các loại chân đế khác. Tôi cũng để lại các tệp STEP của các bộ phận này phòng trường hợp ai đó muốn tùy chỉnh theo ý muốn.

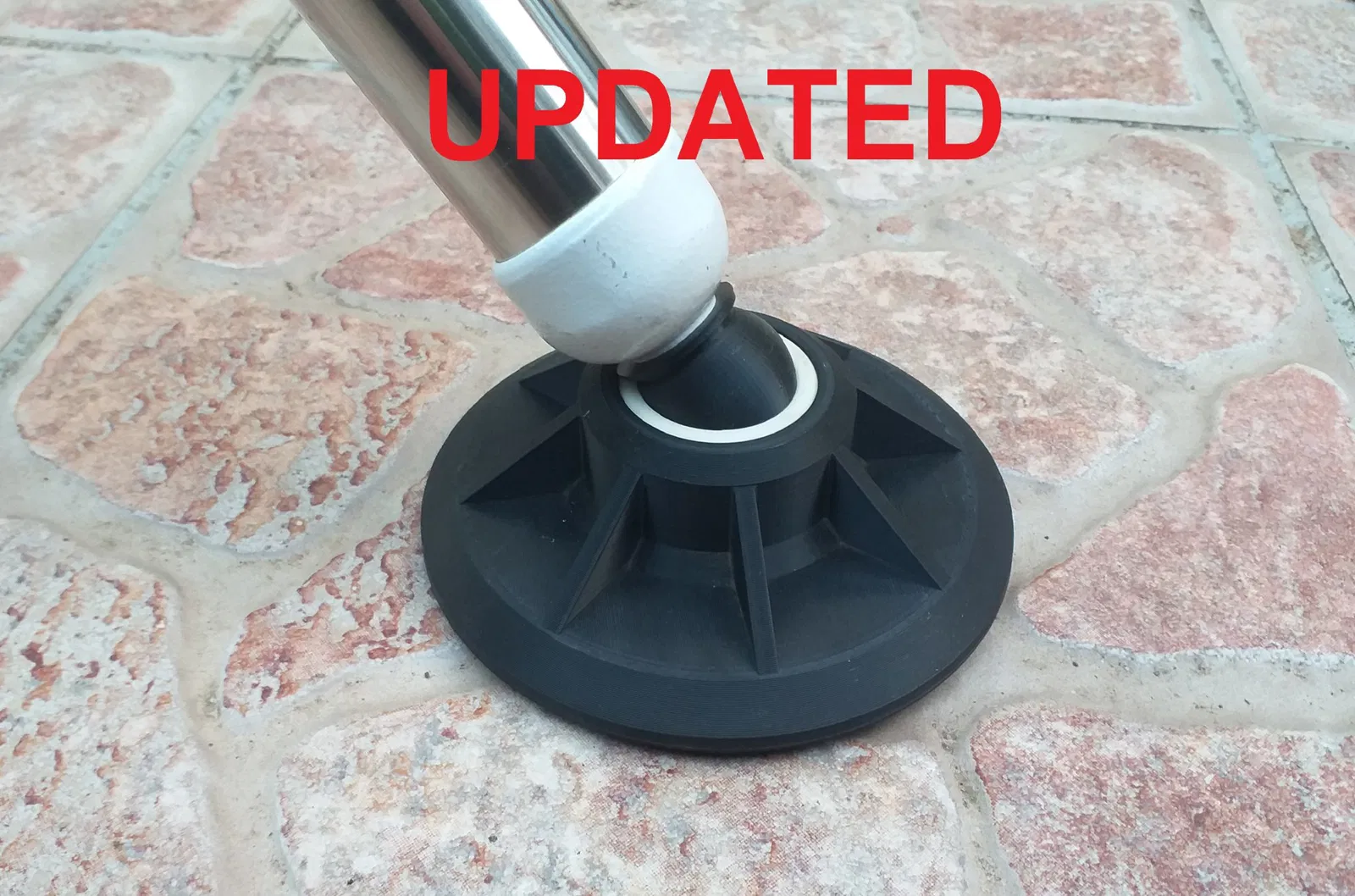

MẪU CẬP NHẬT

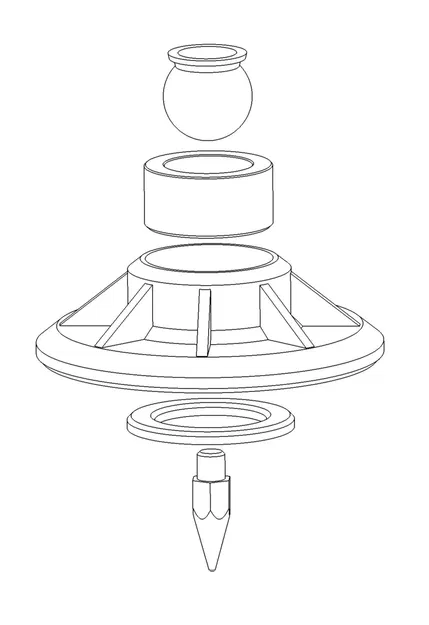

Đây là bản cập nhật các bộ phận chân đế với những cải tiến tôi đã thực hiện.

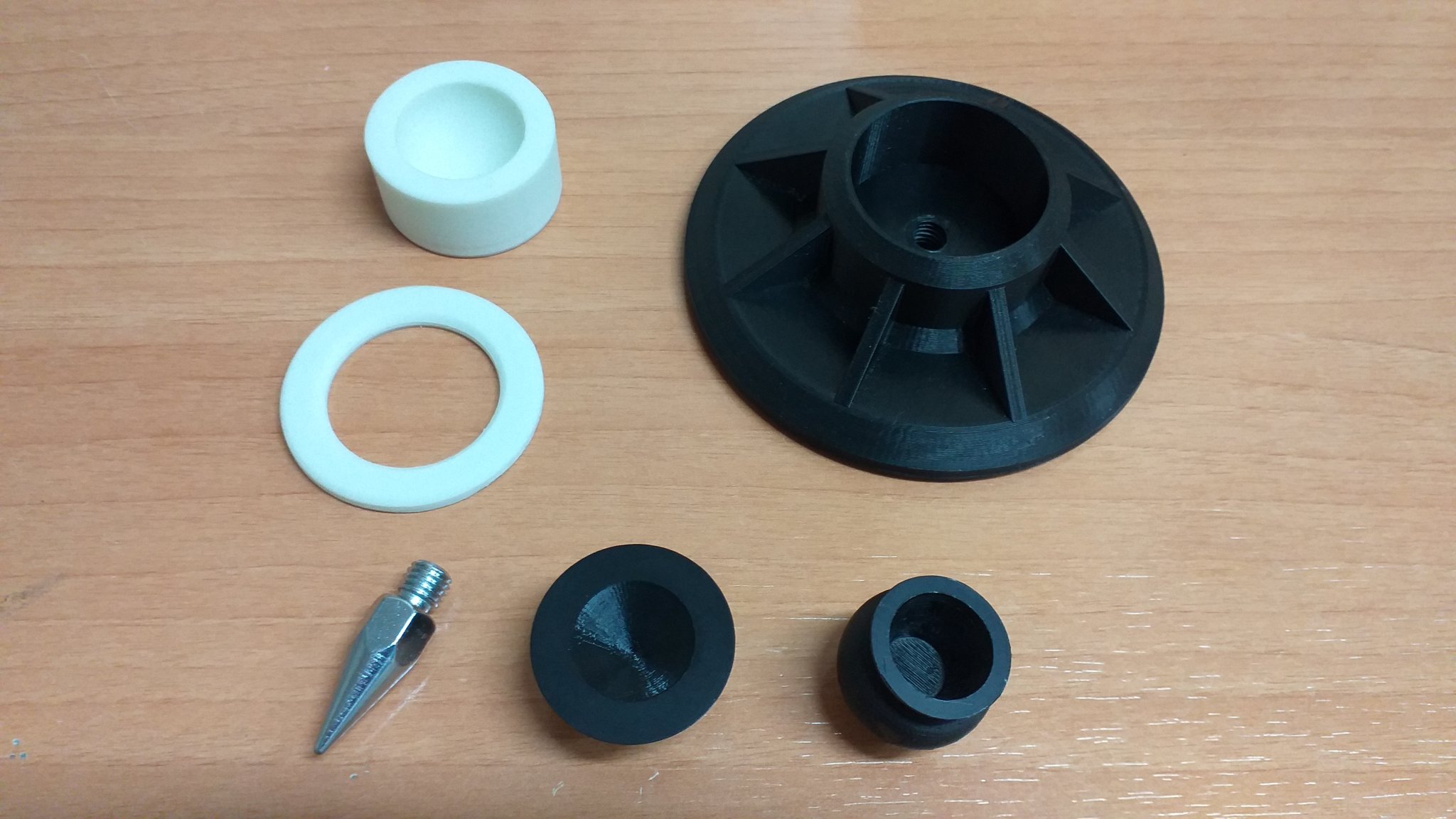

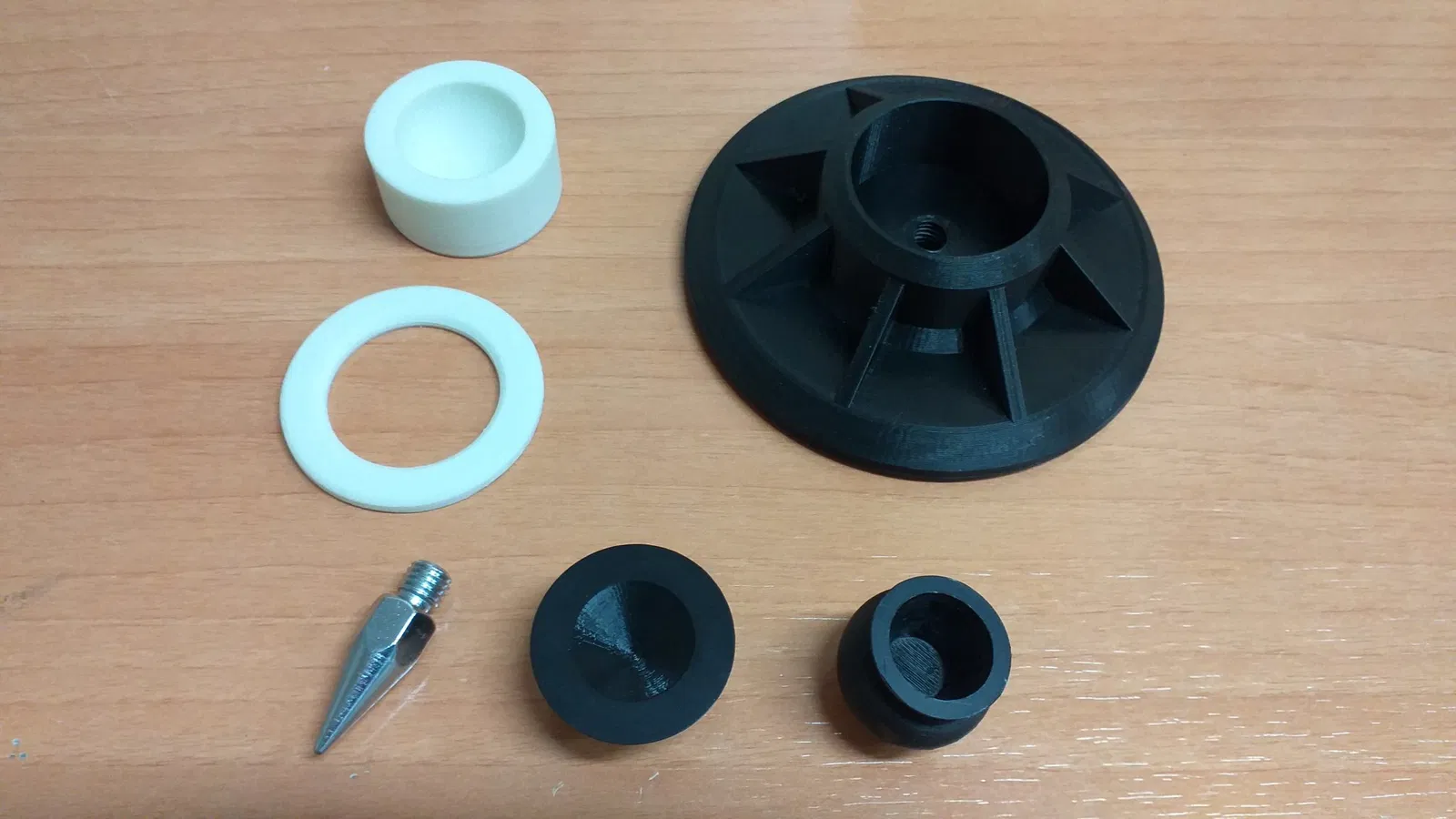

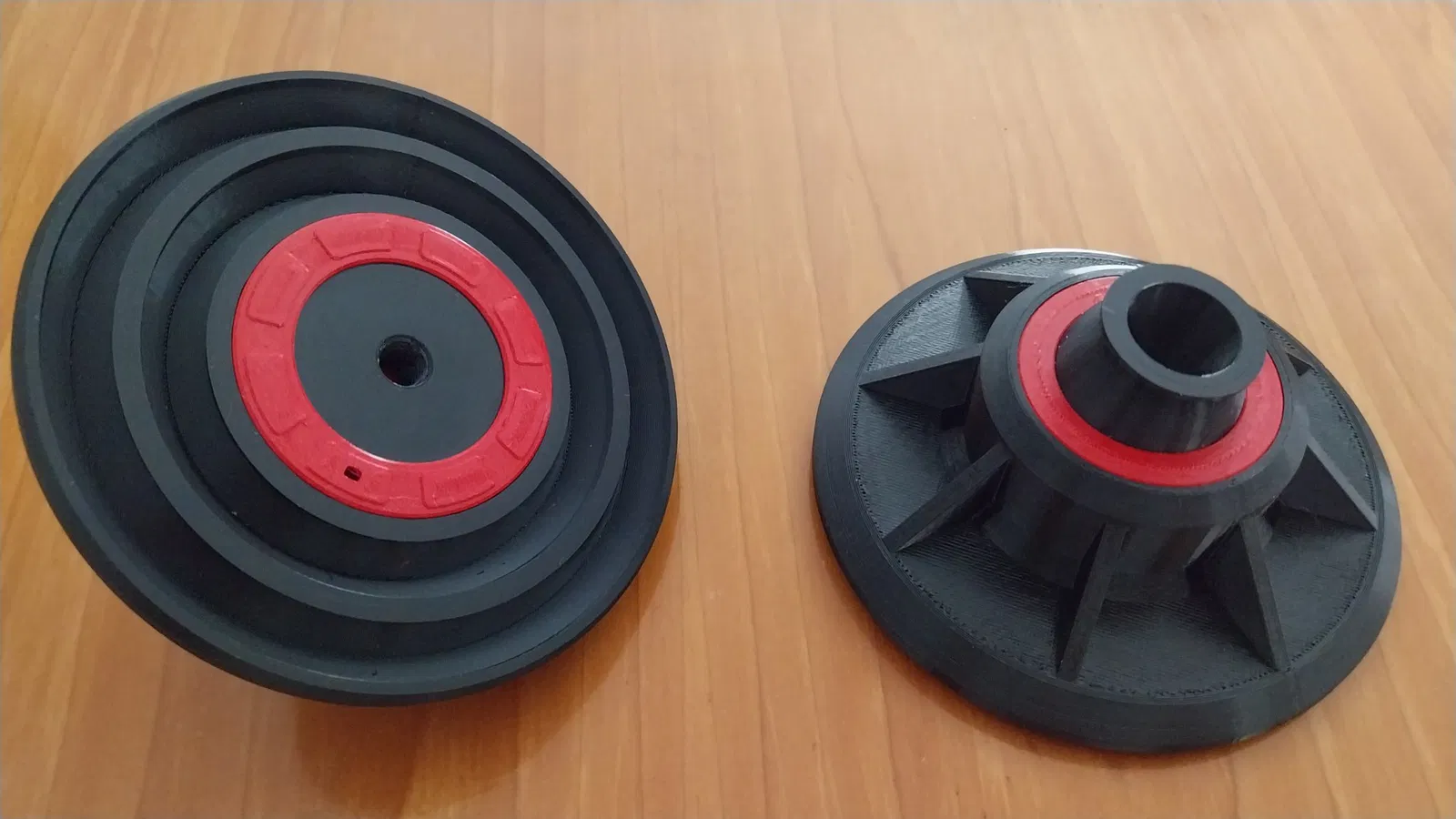

Khớp bi xoay (rotula) có đường kính lớn hơn và cho phép xoay nhiều hơn một chút, để thích ứng tốt hơn với địa hình.

Bộ phận giảm chấn (amortidor) cũng có đường kính lớn hơn một chút và với các thông số in mới cùng vật liệu đề xuất, nó cải thiện khả năng hấp thụ rung động.

Tôi cũng làm một vòng mới (anell) và phần neo của nó vào đế.

Đối với các bộ phận làm từ vật liệu dẻo, tôi chắc chắn sử dụng TPU, vật liệu này ổn định và in chính xác hơn TPE rất nhiều.

Tệp cấu hình mới dành cho máy in MK3.5. Các thông số in cơ bản tôi đề xuất như sau:

Base_new / Base_M10_new:

  Vật liệu: PETG Prusament

  Chiều cao lớp: 0,2

  Chu vi: 5

  Lớp đặc phía trên: 8

  Lớp đặc phía dưới: 8

  Infill: 40% - Tam giác.

  Vật liệu hỗ trợ: Không

Rotula_new / Pivot_new:

  Vật liệu: PETG Prusament

  Chiều cao lớp: 0,2

  Chu vi: 6

  Lớp đặc phía trên: 5

  Lớp đặc phía dưới: 10

  Infill: 70% - lưới.

  Vật liệu hỗ trợ: Không

Amortidor_new:

  Vật liệu: TPU 92A Fillamentum

  Chiều cao lớp: 0,2

  Chu vi: 6

  Lớp đặc phía trên: 10

  Lớp đặc phía dưới: 6

  Infill: 50% - Tam giác.

  Vật liệu hỗ trợ: Không

Anell_new:

  Vật liệu: PETG

  Chiều cao lớp: 0,2

  Chu vi: 3

  Lớp đặc phía trên: 5

  Lớp đặc phía dưới: 4

  Infill: 50% - Tam giác.

  Vật liệu hỗ trợ: Không
